La diferencia entre un interruptor automático inteligente y un interruptor automático tradicional no es lo mismo que la diferencia entre un interruptor electromecánico y un interruptor automático de estado sólido. Estas etiquetas describen dos cuestiones de diseño diferentes:
- ¿Cómo interrumpe la corriente el dispositivo? Un interruptor electromecánico abre contactos físicos; un interruptor automático de semiconductores interrumpe mediante dispositivos electrónicos de potencia; un diseño híbrido combina rutas semiconductoras y mecánicas.
- ¿Cuánta inteligencia añade? La monitorización, las comunicaciones, la operación remota, los registros de eventos y el control programable pueden añadirse a más de una arquitectura de interrupción.
Esa distinción cambia la decisión de compra. Un interruptor inteligente puede seguir utilizando contactos mecánicos convencionales, mientras que un interruptor automático de estado sólido también puede estar conectado y ser configurable por software. La elección correcta depende de la función de protección requerida, el comportamiento de despeje de fallas, el aislamiento, las pérdidas en estado normal, la integración del sistema, la certificación del producto y el soporte del ciclo de vida, no de si el dispositivo tiene una aplicación.
La clasificación de dos ejes que evita el error más común
El término interruptor automático tradicional se refiere normalmente a un dispositivo electromecánico cuyos contactos principales se separan físicamente para interrumpir la corriente. La detección de fallos puede ser termomagnética o electrónica; “tradicional” no significa necesariamente que todas las funciones internas sean puramente mecánicas.
Un interruptor automático inteligente añade detección, comunicaciones, datos, control o automatización. Su trayectoria de corriente principal puede seguir siendo electromecánica. En otros productos, un módulo conectado independiente supervisa o conmuta un circuito mientras un interruptor convencional sigue siendo el dispositivo de protección contra sobrecorriente real.
Un interruptor automático de estado sólido (SSCB)—denominado interruptor automático de semiconductor en IEC 60947-10:2026—utiliza elementos de conmutación de semiconductores para la interrupción de la corriente. La norma también reconoce los interruptores automáticos híbridos de semiconductor, que combinan elementos de conmutación mecánicos y de semiconductor e incluyen contactos de aislamiento mecánicos.
La clasificación práctica es, por tanto:
| Arquitectura de interrupción principal | Sin inteligencia conectada | Inteligencia conectada o programable |
|---|---|---|
| Contactos electromecánicos | Interruptor automático convencional termomagnético o de disparo electrónico | Interruptor automático electromecánico inteligente/conectado |
| Conmutación por semiconductores con aislamiento mecánico | Interruptor automático semiconductor básico | Interruptor automático de estado sólido inteligente |
| Caminos híbridos semiconductores y mecánicos | Interruptor automático híbrido | Interruptor automático híbrido inteligente |
“Inteligente” describe las capacidades. “Estado sólido” describe la tecnología de interrupción principal. Un producto puede ser ambas cosas.
Tradicional frente a inteligente frente a estado sólido: comparación de ingeniería
| Factor de decisión | Interruptor automático electromecánico convencional | Interruptor automático inteligente o conectado | Interruptor semiconductor o híbrido |
|---|---|---|---|
| Característica distintiva principal | Interrupción mecánica probada y protección local | Monitorización, comunicaciones o control remoto añadidos a un sistema de protección o conmutación | Interrupción de fallos mediante semiconductores; las versiones híbridas añaden trayectorias de conmutación mecánica |
| Interrupción de fallos | Los contactos físicos se abren y un sistema de control de arco interrumpe la corriente | Depende de la arquitectura del interruptor subyacente | La conmutación por semiconductores puede interrumpir sin esperar al recorrido de los contactos mecánicos |
| Función de protección | Definido por el diseño del interruptor automático, la unidad de disparo, los valores nominales y la norma de producto aplicable | Debe verificarse; la conectividad por sí sola no demuestra la protección contra sobrecorriente | Debe verificarse con respecto a la norma de interruptores automáticos y semiconductores pertinente y a la documentación del producto |
| Pérdida de potencia en estado normal | Generalmente baja a través de los contactos cerrados | Similar a la del interruptor automático subyacente, más la electrónica auxiliar | Las pérdidas por conducción de los semiconductores requieren consideración térmica; los diseños híbridos pueden reducir la pérdida en estado estacionario |
| Aislamiento | Un interruptor automático puede ser adecuado para el aislamiento solo cuando su diseño, marcado e instrucciones así lo indiquen | El apagado remoto no constituye automáticamente un estado de aislamiento | El bloqueo por semiconductor por sí solo no es una función de aislamiento verificada; las normas aplicables pueden exigir contactos de aislamiento mecánicos |
| Monitoreo y datos | Generalmente limitado a menos que se instalen accesorios o una unidad de disparo electrónica | Razón común para elegir la arquitectura | Puede integrarse con detección de alta velocidad y control programable |
| Operación remota | Requiere un operador de motor adecuado, bobina de disparo, bobina de mínima tensión u otro mecanismo aprobado | A menudo disponible, pero se deben verificar los permisos de cierre, apertura y reconexión automática | Es posible el control electrónico inherente, mientras que el aislamiento seguro sigue siendo un requisito independiente |
| Comportamiento en caso de fallo de las comunicaciones | La protección local permanece independiente de la red | Debe verificarse: la operación de protección, el control local y el estado seguro no deben asumirse a partir del lenguaje comercial | La pérdida de potencia de control y los fallos electrónicos internos son parte de la evaluación de seguridad del producto |
| Modernización y ajuste en panel | Maduro, pero el interruptor automático exacto debe ser compatible con el conjunto | La compatibilidad del ecosistema, la pasarela, el panel y el firmware puede limitar las opciones de modernización | Por lo general, es una decisión de ingeniería de sistemas más que un reemplazo directo |
| Factor de decisión típico | Protección de circuito rentable y consolidada | Visibilidad, operación remota, datos de energía o gestión de carga | Very fast interruption, controllable protection and demanding DC or power-electronic systems |
La tabla es una guía de arquitectura, no un sustituto de la hoja de datos del modelo. La tensión nominal, la corriente nominal, la capacidad de ruptura, las características de disparo, los límites ambientales, la función de aislamiento, la compatibilidad con el panel y las certificaciones siguen siendo específicas de cada producto.
Cuándo tiene sentido un interruptor automático electromecánico convencional
Un interruptor automático convencional sigue siendo la opción predeterminada cuando el requisito principal es una protección contra sobrecorriente fiable con bajas pérdidas en estado normal y sin necesidad de visibilidad remota.
Por lo general, es la opción más adecuada cuando:
- los requisitos de protección ya están cubiertos por una MCB o MCCB arquitectura establecida;
- la operación manual local es aceptable;
- el panel no necesita datos de energía a nivel de circuito;
- el mantenimiento sencillo y la disponibilidad de reemplazo a largo plazo son más importantes que las funciones conectadas;
- la aplicación requiere una ruta de estándares de producto madura y ampliamente comprendida.
Esto no significa que los interruptores automáticos convencionales sean técnicamente simples. Los MCCB con disparo electrónico pueden proporcionar protección ajustable, información de eventos y comunicaciones, manteniendo el uso de contactos mecánicos para la interrupción. La distinción más útil es la interrupción mecánica frente a la interrupción por semiconductores, no “antiguo” frente a “digital”.”
Para un mapa más amplio de las familias de dispositivos de protección, consulte la guía de VIOX sobre tipos de interruptores automáticos.

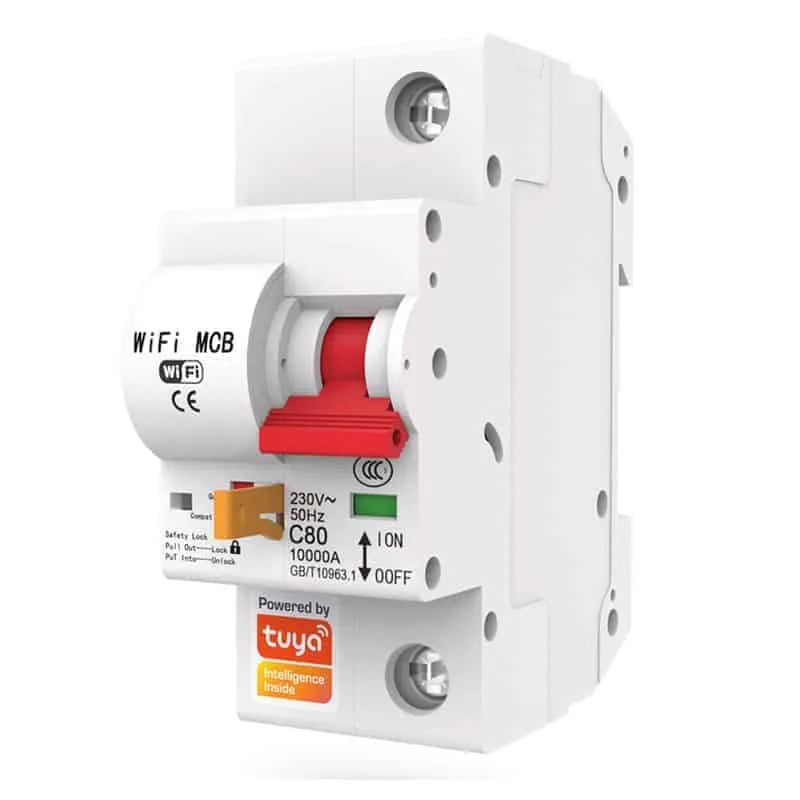

Cuándo vale la pena considerar un interruptor automático inteligente
Vale la pena considerar un interruptor automático inteligente cuando sus datos o su función de control resuelven un problema operativo definido. Algunos ejemplos incluyen la identificación de circuitos con mucha carga, el reporte de eventos de disparo, la programación de cargas no críticas, la coordinación de la generación y el almacenamiento in situ, o permitir que un sistema de supervisión aprobado abra circuitos seleccionados.
Antes de tratar un dispositivo de riel DIN conectado como un interruptor automático, verifique cuatro funciones independientes:
- Protección: ¿El dispositivo exacto proporciona la protección contra sobrecorriente automática requerida, o es solo un interruptor, relé, medidor o controlador conectado?
- Interrupción: ¿Qué mecanismo elimina una falla y cuáles son los valores nominales de interrupción marcados?
- Control: ¿Qué funciones permanecen disponibles localmente si una pasarela, una red o un servicio en la nube no están disponibles?
- Compatibilidad: ¿Está el dispositivo aprobado para el panel, el conjunto, los conductores, la tensión y la instalación prevista?
La palabra “inteligente” no establece ninguno de estos puntos. Una interfaz de smartphone puede controlar un dispositivo sin convertirlo en un dispositivo de protección de circuito derivado aceptable. Del mismo modo, la monitorización de energía no demuestra la capacidad de interrupción de cortocircuito.
La operación remota también requiere una redacción cuidadosa. Abrir un circuito de forma remota puede ser útil para la gestión de carga, pero no crea automáticamente una condición de aislamiento segura para el mantenimiento. El marcado del dispositivo, la norma del producto, las instrucciones y el procedimiento de instalación determinan si es adecuado para el aislamiento.
Cuándo tiene sentido un interruptor automático de estado sólido o híbrido
Los interruptores automáticos de semiconductores son más relevantes cuando el comportamiento del sistema durante los primeros instantes de una falla es más importante que la pérdida mínima por conducción o el menor costo inicial. Su ruta de conmutación electrónica puede soportar una respuesta rápida ante fallas, un comportamiento programable y la integración con detección de alta velocidad.
Sus compensaciones son igualmente importantes:
- los dispositivos semiconductores disipan potencia mientras transportan corriente de carga;
- la disipación de calor y el diseño térmico de la envolvente se convierten en parte del sistema de protección;
- la sobretensión producida al interrumpir la corriente inductiva debe ser gestionada;
- la alimentación de control auxiliar, el comportamiento del software y los fallos de los componentes internos requieren verificación;
- un estado de apagado o de espera de un semiconductor no es automáticamente equivalente a un aislamiento mecánico;
- la certificación y la madurez de la aplicación pueden diferir de los productos MCB y MCCB establecidos.
IEC 60947-10:2026 ahora proporciona un alcance de norma internacional para interruptores automáticos de semiconductores e interruptores automáticos híbridos de semiconductores de hasta 1,000 V AC o 1,500 V DC para su operación por personas instruidas o cualificadas. En contextos norteamericanos, UL Solutions describe UL 489I como una vía de evaluación utilizada junto con UL 489 para interruptores automáticos de caja moldeada de estado sólido e híbridos.
Para una explicación más profunda sobre la conmutación de semiconductores, la energía de falla y el diseño térmico, utilice la guía VIOX independiente para interruptores automáticos de estado sólido. Esta página de comparación se detiene intencionadamente en el límite de selección.
¿Qué arquitectura se ajusta a la aplicación?
| Necesidad de la aplicación | Arquitectura inicial razonable | Qué debe verificarse antes de la selección |
|---|---|---|
| Distribución final ordinaria sin monitorización remota | MCB convencional u otro interruptor electromecánico adecuado | Calibre del circuito, protección de cables, capacidad de ruptura, curva de disparo, configuración de polos y normas de instalación aplicables |
| Alimentador industrial que requiere protección ajustable y comunicaciones | MCCB electromecánico con unidad de disparo electrónica con accesorios o comunicaciones compatibles | Funciones de la unidad de disparo, arquitectura de comunicación, alimentación auxiliar, selectividad y compatibilidad de montaje |
| Monitoreo de energía a nivel de circuito y desconexión de carga controlada | Interruptor automático inteligente o combinación aprobada de interruptor automático, medición y dispositivos de conmutación | ¿Qué componente proporciona protección, comportamiento de respaldo local, capacidad de conmutación, aprobación de panel y ciclo de vida de ciberseguridad? |
| Apertura remota de cargas seleccionadas | Interruptor automático inteligente o interruptor automático con un accesorio de operación remota aprobado | Si se permite el cierre remoto, el comportamiento de la potencia de control, los enclavamientos y si la posición OFF proporciona aislamiento |
| Protección rápida de electrónica de potencia DC sensible | Un interruptor automático semiconductor o híbrido puede justificar su evaluación | Voltaje DC, aumento de la corriente de falla, capacidad de interrupción, absorción de energía, diseño térmico, aislamiento y certificación |
| Protección de bajo costo y baja complejidad | Interruptor automático electromecánico convencional | Calibración correcta y compatibilidad verificada; no añada conectividad sin un beneficio operativo definido |
No existe un ganador universal. Los interruptores automáticos convencionales optimizan la madurez, las bajas pérdidas y la protección directa. Los interruptores automáticos inteligentes se justifican cuando la información o el control producen un beneficio operativo medible. Los interruptores automáticos semiconductores e híbridos se justifican cuando su comportamiento de interrupción resuelve un problema de protección contra fallas que una arquitectura convencional no puede abordar con la misma eficacia.
Límites de normas y certificación
La norma correcta no puede seleccionarse únicamente a partir de la palabra “inteligente”.
| Norma o ruta | Límite relevante |
|---|---|
| IEC 60898-1:2015+A1:2019 | Interruptores automáticos de aire en AC para instalaciones domésticas y similares dentro de los límites de tensión, corriente y capacidad de cortocircuito de la norma |
| IEC 60947-2:2024 | Interruptores automáticos de baja tensión destinados a ser operados por personas instruidas o cualificadas, dentro de su alcance de tensión AC y DC declarado |
| IEC 60947-10:2026 | Interruptores automáticos semiconductores e interruptores automáticos híbridos semiconductores, incluyendo requisitos de aislamiento y condiciones anormales |
| UL 489 | Interruptores automáticos de caja moldeada, interruptores y envolventes norteamericanos dentro de la categoría de producto aplicable |
| UL 489I | Interruptores automáticos de caja moldeada de estado sólido e híbridos de estado sólido evaluados dentro de la ruta UL descrita por UL Solutions |
Una aprobación de radio inalámbrica, certificación de aplicación o marca de conformidad genérica no demuestra por sí misma que el dispositivo sea aceptable como el interruptor automático requerido. Solicite el certificado o listado del modelo exacto, la norma de producto aplicable, las características nominales marcadas, las instrucciones de instalación y la compatibilidad del conjunto.
El Guía de marcado de interruptores automáticos UL también distingue un control por semiconductor EN ESPERA de la posición OFF estado requerido antes de trabajar en el lado de la carga. Es un recordatorio útil de que el control por software y el aislamiento eléctrico son funciones de seguridad diferentes.
Para una comparación detallada de los dos contextos principales de interruptores automáticos IEC, consulte IEC 60898-1 vs IEC 60947-2. Para la terminología norteamericana y los límites de las normas de producto, utilice la guía VIOX para normas de interruptores automáticos UL, NEC, NEMA y ANSI.
Lista de verificación de adquisiciones: verifique el dispositivo, no la etiqueta
Antes de aprobar cualquier interruptor automático tradicional, inteligente, de estado sólido o híbrido, obtenga evidencia de:
- las funciones de protección exactas proporcionadas por el dispositivo;
- arquitectura de interrupción y método de aislamiento;
- tensión nominal, corriente nominal y aplicación en AC/DC;
- capacidad de ruptura o de interrupción bajo la norma aplicable;
- característica de disparo o ajustes de protección programables;
- requisitos de conductor, borne y envolvente;
- compatibilidad con el cuadro de distribución o el conjunto de aparamenta;
- comportamiento tras la pérdida de alimentación auxiliar o comunicaciones;
- permisos de operación local, apertura remota, cierre remoto y reconexión automática;
- actualización de firmware, control de acceso y política de soporte para productos conectados;
- certificación, listado o documentación de prueba específica del modelo;
- requisitos de pérdida térmica y refrigeración para diseños de semiconductores.
Elija un interruptor automático convencional cuando la protección sea la única tarea. Elija una arquitectura inteligente cuando la monitorización o el control verificados justifiquen la dependencia adicional del sistema. Evalúe un interruptor automático de semiconductor o híbrido cuando una interrupción electrónica más rápida y la programabilidad justifiquen el trabajo de integración, certificación y gestión térmica. En cualquier caso, la función de protección verificada del modelo es más importante que la etiqueta impresa en la página del producto.
