Jak poznat, zda je přepěťová ochrana funkční: Stav SPD

Na této stránce

Průmyslové zařízení přepěťové ochrany (SPD) lze připojit k rozvaděči pod napětím i poté, co se jeden ochranný modul odpojil. Napájení zátěže tedy nedokazuje, že je k dispozici přepěťová ochrana. Přečtěte si každé stavové okénko, kontrolku, displej nebo alarm definovaný modelem a porovnejte je s pokyny pro konkrétní zařízení.

Zelená obvykle znamená, že modulární SPD zůstává funkční, zatímco červená obvykle znamená, že došlo k aktivaci vnitřního odpojovače a dotčený modul vyžaduje výměnu. Tyto významy nejsou univerzálním barevným kódem. Některé indikátory jsou mechanická okénka namísto kontrolek, některé produkty používají odlišné barvy nebo symboly a některé hlásí pouze souhrnný stav. Pokud jeden pól nebo režim ochrany vykazuje poruchu, není již zaručena kompletní zamýšlená ochrana.

Klíčové poznatky

“Zapnuto” je nejednoznačné. Může to znamenat, že rozvaděč je pod napětím, zátěž je v provozu, modul SPD hlásí dostupnost, nebo byla ověřena kompletní instalace. Jedná se o odlišné stavy.
Zkontrolujte každý modul. Jeden normální indikátor neruší jeden vadný indikátor u vícepólového SPD.
Použijte přesné pokyny k modelu. Barva, logika kontaktů, rozsah vyměnitelnosti a chování při resetu se liší.
Normální indikátor má svá omezení. Nedokazuje správné napájecí napětí, zapojení, uzemnění, záložní ochranu, vedení vodičů ani plnou zbývající svodovou kapacitu.
Nepoužívejte běžný multimetr jako test zbývající životnosti. Nedokáže reprodukovat impulzní zkoušky používané ke specifikaci SPD.
Poškození a abnormální zahřívání považujte za důvod k zastavení provozu. Nečekejte na změnu stavového okna, pokud je sestava viditelně poškozená a vyžaduje okamžitý zásah.

Čtyři stavy skryté ve slově “Zapnuto”

Nejrychlejším způsobem, jak se vyhnout chybným závěrům, je rozdělit si čtyři otázky.

Stavová otázka	Důkaz, který na ni odpovídá	Co to nedokazuje
Je elektrická soustava pod napětím?	Schválený postup zjišťování přítomnosti napětí provedený kvalifikovaným pracovníkem, přístroje v rozváděči nebo stav systému	Zda je SPD správně připojen nebo stále funkční
Je každý modul SPD dostupný?	Místní okénko, LED, displej nebo diagnostický výstup konkrétního modelu	Zbývající svodová kapacita, správná aplikace nebo kompletní ochrana systému
Jsou všechny zamýšlené póly nebo ochranné režimy dostupné?	Indikace každého požadovaného modulu plus souhrnný nebo vzdálený stav zařízení, je-li poskytnut	Kvalita uzemnění, vedení vodičů, záložní ochrana nebo koordinace
Je instalovaný systém ochrany ověřen?	Dokumentace návrhu a instalace, pokyny k modelu, revize, kontroly ochranných zařízení a příslušný proces ověřování	Budoucí výkonnost při každé možné události

Čtyřstavový diagnostický model SPD oddělující elektrickou soustavu pod napětím, dostupné moduly, kompletní ochranu a ověřenou instalaci — *“On” kombinuje čtyři samostatné kontroly důkazů; úspěšné absolvování jedné nedokazuje další.*

Průmyslový rozváděč může splňovat první otázku, zatímco selhává u druhé nebo třetí. Zelené místní okénko může splňovat část druhé otázky, zatímco čtvrtá zůstává nezodpovězena.

Pro širší vymezení produktu viz co dělá přepěťová ochrana. Tato stránka se soustředí pouze na interpretaci aktuálního stavu a rozhodnutí o dalším postupu.

Stav průmyslového SPD: Symptom, význam a opatření

Začněte štítkem zařízení a návodem, poté použijte pozorovaný stav jako diagnostický vstup – nikoli jako univerzální verdikt.

Pozorovaný stav	Bezpečnostní kontrola	Pravděpodobná interpretace	Další krok
Každý požadovaný modul zobrazuje normální stav definovaný modelem	Potvrďte význam indikátoru a identifikujte každý požadovaný pól nebo režim	Monitorovací nebo odpojovací mechanismus hlásí dostupné moduly	Pokračujte v monitorování, pokud nedošlo k poškození, alarmu, pokynu k významné události nebo problému s aplikací
Jeden modul zobrazuje stav selhání nebo výměny definovaný modelem	Identifikujte dotčený pól nebo režim ochrany; porovnejte místní a vzdálený stav	Dotčená ochranná cesta mohla být odpojena nebo prohlášena za nedostupnou	Považujte kompletní ochranu za nedostupnou; postupujte podle pokynů pro výměnu a šetření
Několik modulů změní stav současně	Zaznamenejte, které moduly se změnily a zda došlo ke společné události, vybavení jističe nebo anomálii v napájení	Může se jednat o společné přepětí, dočasné přepětí (TOV), problém s elektroinstalací nebo jiné sdílené namáhání	Před obnovením provozu zkontrolujte kompletní sestavu SPD a systém; nevyměňujte moduly bezhlavě
Místní indikace a dálkový kontakt se neshodují	Ověřte pravdivostní tabulku kontaktu pro normální stav/alarm, řídicí napájení, spojitost svorky, kde je to povoleno, a místní stav	Signalizační obvod, interpretace kontaktu, usazení modulu nebo monitorovací cesta mohou být vadné	Nahlaste nesrovnalost; nedovolte, aby neověřený “normální” stav v BMS přebil místní stav poruchy
Není přítomna žádná funkce místního stavu	Identifikujte přesný model a dokumentovanou diagnostickou metodu	Stav nelze odvodit ze vzhledu krytu nebo provozu zátěže	Použijte metodu schválenou výrobcem nebo přijměte konzervativní rozhodnutí o výměně pro kritickou aplikaci
Indikátor se po známé závažné události jeví jako normální	Prostudujte pokyny v manuálu po události, záznamy událostí, fyzický stav a systémové alarmy	Binární indikátor může ukazovat pouze to, že jeho monitorovaný odpojovač nebyl aktivován	Ponechte, ověřte nebo vyměňte podle dokumentovaných kritérií po události a kritičnosti aktiva
Jsou přítomny stopy po spálení, zápach, prasklý kryt, kontaminace, uvolněná zástrčka nebo neobvyklé teplo	Zajistěte bezpečnost rozváděče podle místních postupů a zkontrolujte sestavu a přilehlé zařízení	Fyzické, tepelné, mechanické nebo environmentální poškození se může vyskytovat i mimo monitorovaný prvek	Vyřaďte dotčené zařízení z provozu a prošetřete počáteční příčinu
Náhradní modul brzy opět hlásí poruchu	Zkontrolujte napětí soustavy, volbu Uc nebo MCOV, vystavení TOV, režim ochrany, uspořádání uzemnění, záložní ochranu a instalaci	Opakovaná chybná aplikace nebo abnormální namáhání soustavy je pravděpodobnější než běžné stárnutí v čase	Zastavte opakovanou výměnu kus za kus, dokud nebude identifikována hlavní příčina

Tato matice záměrně odděluje hlášený stav z úplné technické diagnostiky. Stavový mechanismus je cenný, protože činí skrytou poruchu pozorovatelnou; neidentifikuje však každou možnou příčinu.

Proč může chráněné zařízení pokračovat v provozu i po selhání SPD

Většina panelových napájecích SPD je zapojena paralelně k napájení, nikoliv sériově se zátěží. Během normálního provozu SPD nepřenáší proud zátěže. Reaguje na přechodné přepětí v souladu se svým návrhem a ochrannými režimy.

Pokud vnitřní odpojovač odstraní vadný ochranný prvek z obvodu, větev nebo sběrnice napájející chráněné zařízení může zůstat pod napětím. Strojní zařízení, PLC, pohon, server nebo jiná zátěž tedy mohou fungovat normálně, i když je jedna cesta přepěťové ochrany nedostupná.

To vytváří základní diagnostické pravidlo:

Zátěž v provozu = napájení je pro zátěž dostupné. Nerovná se to dostupné ochraně SPD.

Opačný případ také vyžaduje pozornost. Zátěž bez napájení nedokazuje, že SPD selhalo. Příčinou může být předřazený ochranný přístroj, řídicí zásah, výpadek napájení, porucha kabeláže nebo jiný stav soustavy. Stav SPD interpretujte odděleně od stavu zátěže.

Jak číst stavové okénko modulárního SPD

1. Identifikujte, zda se jedná o okénko, LED, displej nebo symbol

Barevný obdélník na zásuvném modulu může být mechanicky ovládané stavové okénko, nikoliv svítící kontrolka. Jiné modely používají LED, alfanumerické displeje, zvukové alarmy nebo dálkový přepínací kontakt. Nazývejte jej stavový indikátor dokud dokumentace neidentifikuje danou technologii.

Toto vyjádření je důležité, protože “světlo nesvítí” nemá žádný význam, pokud zařízení používá mechanický terčík. Rovněž to zabraňuje montérovi v domněnce, že nesvítící prvek dokazuje, že je rozvaděč bez napětí.

2. Ověřte normální a poruchové stavy definované modelem

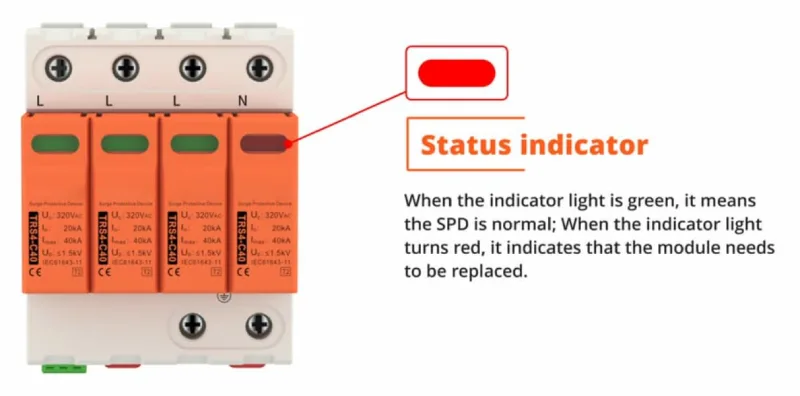

Zelená/červená indikace je u modulárních napájecích SPD běžná. Například společnost Phoenix Contact uvádí na trh produkty s vyměnitelnými moduly přepěťové ochrany, místní zelenou/červenou indikací, tepelným monitorováním a volitelnou dálkovou signalizací. To je důkaz pro tyto produktové řady, nikoliv univerzální pravidlo pro každé SPD.

Použijte přesný štítek produktu, technický list a návod k instalaci pro potvrzení:

která barva, symbol nebo poloha znamená stav připravenosti;
zda indikace náleží jedné vložce nebo celé sestavě;
zda existuje mezilehlý varovný stav;
zda je zařízení resetovatelné nebo vyžaduje výměnu;
zda je vyměnitelnou součástí vložka, základna nebo kompletní sestava;
jak se chová dálkový kontakt v normálním stavu, stavu alarmu, stavu bez napětí a stavu s vyjmutým modulem.

3. Přečtěte každý požadovaný pól nebo režim ochrany

Třífázový SPD může mít několik místních indikátorů. Zaznamenejte každý stav jednotlivě. Pokud tři indikátory ukazují normální stav a jeden poruchu, neoznačujte SPD jako “převážně funkční”. Zamýšlené uspořádání ochrany není kompletní, dokud není dotčená cesta obnovena a zachovaná sestava není schválena podle pokynů výrobce.

Štítky na zařízení a dokumentace jeho topologie určují, která fáze, nulový vodič nebo ochranný režim odpovídá jednotlivým modulům. Podobná geometrie krytu nestačí k odvození zapojení obvodu.

Vícemodulový průmyslový SPD s jedním oknem indikace poruchy, které ukazuje, proč musí být každý modul zkontrolován — *Jeden vadný modul znamená, že kompletní zamýšlená ochrana již není potvrzena; ověřte každou barvu v manuálu konkrétního modelu.*

4. Porovnání místního a vzdáleného stavu

Volitelný plovoucí přepínací kontakt může odeslat souhrnný stav do programovatelného logického automatu (PLC), systému řízení budov (BMS) nebo systému pro dohledové řízení a sběr dat (SCADA). Může zkrátit dobu mezi nahlášenou poruchou a reakcí údržby.

Kontakt automaticky neodhalí vadný pól, velikost přepětí, příčinu, zbývající kapacitu ani správnost instalace. Logika kontaktu je rovněž specifická pro daný model. Použijte přesné schéma svorek a pravdivostní tabulku; specializovaná příručka pro Vzdálená signalizace SPD pokrývá tento samostatný úkol monitorování.

Co vám zelený indikátor může – a nemůže – říci

Pokud přesná produktová dokumentace definuje zelenou barvu jako normální nebo OK, nejsilnějším bezpečným tvrzením je:

Monitorovaný modul zůstává ve stavu dostupnosti definovaném modelem.

Nerozšiřujte toto tvrzení na “kompletní systém přepěťové ochrany je v pořádku”. Běžná místní indikace obecně nemůže prokázat vše z následujícího:

že je na svorkách SPD přítomno napájecí napětí;
že zvolené Uc neboli maximální trvalé provozní napětí je pro danou soustavu správné;
že fázový, nulový a ochranný vodič jsou správně připojeny;
že cesty uzemnění a pospojování jsou účinné;
že požadovaná záložní pojistka nebo jistič jsou správné a funkční;
že připojovací vodiče jsou krátké a vedené podle požadavků;
že předřazené a následné SPD jsou koordinovány;
že každá vodivá napájecí, signálová, datová nebo anténní cesta je chráněna;
že varistor nebo jiný nelineární prvek si zachovává svou původní schopnost odolnosti proti přepětí;
že instalace odolá každé budoucí přechodové události.

Stavová okna v průmyslovém provedení jsou obvykle deklarace stavu s definovanou hranicí monitorování, nikoli laboratorní přístroje. Přesná technického listu SPD a záznam o instalaci zůstávají nezbytné.

Co obvykle vyžaduje červený indikátor

Pokud přesný návod definuje červenou barvu jako poruchu, nutnost výměny nebo konec životnosti, považujte dotčenou ochrannou cestu za nefunkční. Obvyklý postup je následující:

Zaznamenejte důkazy. Vyfotografujte každé stavové okénko, poznamenejte si vzdálené alarmy, identifikujte model a modul a zaznamenejte jakékoli nedávné přepětí, události v síti, na generátoru, spínací operace nebo TOV.
Aplikujte schválený bezpečnostní postup. Otevření rozvaděče nebo vyjmutí modulu může pracovníky vystavit živým vodičům a nebezpečí obloukového výboje. Kvalifikovaný personál musí dodržovat izolaci pracoviště, postup lockout/tagout, ověření stavu bez napětí, používání osobních ochranných pracovních prostředků a místní požadavky na elektrickou bezpečnost.
Prověřte rozsah výměny. Zkontrolujte základnu, kontakty zástrčky, svorky, kryt, dálkový kontakt, záložní ochranu a sousední zařízení podle požadavků výrobce.
Identifikujte příčinu, pokud je selhání předčasné, opakované, vícepólové nebo fyzicky neobvyklé. Ověřte provozní napětí, Uc nebo MCOV, chování při TOV, topologii, systém uzemnění, režim ochrany, záložní ochranu a instalaci.
Instalujte pouze schválenou kompatibilní náhradu. Shodný tvar nebo barva není důkazem elektrické, mechanické nebo signalizační kompatibility.
Ověřte obnovení provozu. Po bezpečném opětovném zapnutí potvrďte každý místní stav, pravdivostní tabulku dálkového alarmu, usazení modulu, stav ochranného zařízení a záznam o údržbě.

U zásuvné vložky nelze předpokládat, že je vyměnitelná za provozu (hot-swappable) pouze proto, že ji lze vyjmout bez odpojení vodičů ze základny.

Diagnostická cesta stavu průmyslového SPD od odečtu všech indikátorů až po pokračování v monitorování, prověření nebo výměnu — *Důkazy o modelu určují, zda je správným postupem pokračující monitorování, šetření nebo výměna.*

Vyměnit jednu kazetu, nebo celý SPD?

Stav	Výměna pouze kazety může být přijatelná, pokud…	Vyměňte nebo eskalujte nad rámec jedné kazety, pokud…
Jeden modul hlásí konec životnosti	Výrobce povoluje individuální výměnu, je k dispozici přesná schválená kazeta a základna projde kontrolou	SPD není modulární, kompatibilita je nejistá nebo základna a kontakty vykazují poškození
Několik modulů selže po jedné události	Každá ponechaná součást projde zdokumentovanou kontrolou a výrobce povoluje selektivní výměnu	Běžná událost mohla ovlivnit základnu, izolaci, dálkový kontakt, několik režimů nebo systém koordinované ochrany
Dálkový kontakt nesouhlasí s místní indikací	Signalizační porucha je samostatně identifikována a odstraněna bez nejistoty ohledně stavu ochrany	Monitorovací architektura nedokáže stanovit důvěryhodný normální stav
Výměna opět selže	Příčina první poruchy byla identifikována a odstraněna a ponechaná sestava zůstává přijatelná	Výběr napětí, TOV, zapojení, prostředí nebo koordinace zůstávají nevyřešeny
Produkt je zastaralý	Existuje zdokumentovaná náhradní zástrčka schválená výrobcem	Nejsou k dispozici žádné důkazy o přesné kompatibilitě nebo stávající základna již není podporována

Podrobná rozhodnutí o degradaci MOV a životnosti na základě stavu patří do příručky o životnosti průmyslových SPD. Tato stránka používá aktuální stav pouze k rozhodnutí o okamžité akci.

Lze testovat SPD pomocí multimetru?

Běžný multimetr nedokáže prokázat zbývající impulzní výkonnost instalovaného SPD. Jednoduché měření odporu, spojitosti nebo střídavého napětí AC nereprodukuje standardizované rázové průběhy, proudy, úrovně ochrany, tepelné chování, funkci odpojovače ani multimodové interakce používané k charakterizaci tohoto zařízení.

Měřicí přístroj může podporovat výrobcem autorizovanou kontrolu izolovaného pomocného kontaktu, cesty spojitosti nebo jiné specificky zdokumentované funkce. To není totéž jako prokázání, že kompletní SPD stále splňuje svá původní prohlášení o přepěťové odolnosti.

Neprovádějte měření pod napětím v rozváděči pouze kvůli zodpovězení obecného internetového testu. Zkušební body, izolace, kategorie přístroje, osobní ochranné pracovní prostředky a postup musí odpovídat instalaci a musí s nimi manipulovat kvalifikovaný personál. Pro užší vymezení kontrol před instalací viz co multimetr může a nemůže ověřit u DC SPD.

Kontrolky zásuvných přepěťových ochran: Krátká větev pro spotřebitele

Stejný rozdíl mezi “zapnuto” a „chráněno“ platí i pro zásuvné přepěťové ochrany pro spotřebitele, ale jejich indikátory a cesta zátěže se liší od SPD v rozváděči.

Indikace zásuvného modulu	Co to může znamenat	Pravidlo správné interpretace
Kontrolka napájení nebo spínače	Zásuvky na liště mohou být pod napětím	Nedokazuje, že obvod přepěťové ochrany zůstává funkční
Kontrolka ochrany nebo Protected	Stav funkce přepěťové ochrany definovaný modelem	Postupujte přesně podle štítku a návodu; vyměňte, jakmile dokumentace uvádí, že ochrana je nefunkční
Kontrolka uzemnění, ochranného uzemnění nebo poruchy zapojení	Stav napájecího vedení definovaný modelem	Nejedná se o indikaci konce životnosti SPD; nechte stav zapojení posoudit podle pokynů
Žádný samostatný indikátor ochrany	Žádné uživatelsky viditelné potvrzení stavu ochrany	Samotný provoz zátěže nemůže odstranit nejistotu

Neaplikujte průmyslové pravidlo zelené/červené patrony na každou zásuvkovou lištu. Pokud je první otázkou, zda lišta vůbec obsahuje přepěťovou ochranu, použijte průvodce rozdíly mezi zásuvkovou lištou a přepěťovou ochranou. Pro načasování výměny a fyzické varovné signály použijte specializovaný průvodce životností spotřebitelských přepěťových ochran.

Často Kladené Otázky

Dokazuje zelený indikátor SPD, že SPD funguje?

Dokazuje pouze stav definovaný přesnou produktovou dokumentací. U mnoha modulárních produktů znamená zelená, že monitorovaný modul zůstává dostupný. Nedokazuje správnou volbu napětí, zapojení, uzemnění, záložní ochranu, koordinaci ani plnou zbývající svodovou kapacitu.

Co znamená jeden červený modul na třífázovém SPD?

Pokud manuál definuje červenou jako poruchu nebo výměnu, dotčený pól nebo režim ochrany není dostupný a kompletní zamýšlená ochrana již není potvrzena. Zaznamenejte stav každého modulu a postupujte podle pokynů výrobce pro výměnu a kontrolu.

Může chráněné zařízení pokračovat v provozu, když SPD selže?

Ano. Panelový SPD je běžně zapojen paralelně se zátěží. Vnitřní odpojovač může vyřadit vadný ochranný prvek, zatímco distribuční obvod a chráněné zařízení zůstávají pod napětím.

Lze červenou kazetu SPD resetovat?

Obvykle stav konce životnosti definovaný modelem, spojený s aktivovaným vnitřním odpojovačem, vyžaduje výměnu, nikoliv reset. Potvrďte si přesné pokyny k produktu a nikdy nepřemosťujte uzavřený ochranný modul nebo jeho odpojovač.

Měly by být vyměněny všechny kazety SPD, když jedna zčervená?

Ne automaticky. Selektivní výměna závisí na konstrukci sestavy, události, výchozím stavu, režimech ochrany, přesné kompatibilitě kazety a pokynech výrobce. Vícepólová porucha, fyzické poškození, opakovaná porucha nebo nejistota mohou vyžadovat výměnu v širším rozsahu.

Může běžný multimetr potvrdit, že je SPD stále v pořádku?

Ne. Nemůže reprodukovat standardizovaný impulzní výkon ani kvantifikovat zbývající kapacitu kompletního SPD. Použijte dokumentovaný stav a diagnostiku daného modelu a v případě nejistých nebo kritických stavů postupujte podle eskalace.

Co když indikátor zůstane zelený i po velkém přepětí?

Zkontrolujte pokyny výrobce pro stav po události, fyzický stav, záznamy o událostech, dálkové alarmy a kritičnost zařízení. Zelený binární stav může pouze ukazovat, že monitorovaný odpojovač nebyl aktivován; neměří, kolik kapacity pro přepětí zbývá.

Pravidlo konečného rozhodnutí

Neoznačujte průmyslové SPD jako “zapnuté” pouze proto, že panel nebo zátěž jsou pod napětím. Stanovte čtyři stavy samostatně:

Je soustava pod napětím v souladu se schválenou metodou ověření?
Hlásí každý požadovaný modul SPD stav dostupnosti definovaný modelem?
Jsou k dispozici všechny zamýšlené póly nebo režimy ochrany a jsou lokální a vzdálené stavy v souladu?
Dokládá instalace správnou aplikaci, zapojení, uzemnění, záložní ochranu a stav?

Vybrat pokračovat v monitorování pouze tehdy, je-li zdokumentovaný stav normální a nevyžaduje-li žádný zásah poškození, pokyn k významné události nebo obavy ohledně aplikace. Zvolte ověřit nebo prošetřit pokud je stav nejednoznačný, lokální a vzdálené signály jsou v rozporu nebo se porucha opakuje. Zvolte vyměnit indikovaný modul pouze tehdy, pokud to výrobce povoluje a základna je v přijatelném stavu. Zvolte vyměňte nebo upgradujte kompletní sestavu pokud existuje poškození, nejistota ohledně více komponent, nekompatibilita nebo nevyřešené namáhání elektrické soustavy.

Pro vyhodnocení na úrovni modelu si prostudujte Produktová řada SPD VIOX a vyžádejte si přesnou definici stavu, schéma dálkového kontaktu, mapování schválených náhrad, pokyny pro záložní ochranu a doklady o certifikaci pro zamýšlenou elektrickou soustavu a trh.
