Digitální multimetr může pomoci při kontrole DC svodiče přepětí (SPD), ale nemůže prokázat, že SPD bezpečně odvede specifikovaný rázový proud nebo omezí napětí na deklarovanou úroveň ochrany. Před instalací je multimetr užitečný hlavně pro kontrolu kontaktu dálkové signalizace, potvrzení absence zjevného zkratu, pokud to výrobce umožňuje, a pro podporu základního ověření zapojení. Nemůže ověřit Nahoru, Na adrese, Imax, IMP, odolnost vůči impulzům, tepelnou stabilitu ani zbývající rázovou kapacitu.
Správný proces před instalací tedy není jen jedno měření odporu. Jde o víceúrovňovou přejímací kontrolu kombinující revizi dokumentace, vizuální kontrolu, ověření modelu a jmenovitých hodnot, kontrolu stavového indikátoru, volitelné testování bezpotenciálových kontaktů a v případě potřeby testování pomocí specializovaného testeru SPD nebo varistorů (MOV). Úplné ověření rázového výkonu zůstává laboratorní záležitostí.
Bezpečnostní hranice: Tato příručka se týká neinstalovaného, izolovaného DC SPD. Nikdy neprovádějte zkoušky odporu, spojitosti nebo izolace na SPD pod napětím. FV stringy mohou zůstat pod napětím, kdykoliv jsou osvětleny. Dodržujte pokyny výrobce, projektové postupy, požadavky na uzamčení/označení (LOTO) a místní elektrotechnické předpisy.
Klíčové poznatky
- Zelené stavové okénko ukazuje, že vnitřní odpojovač neindikoval konec životnosti; nepotvrzuje však plný rázový výkon SPD.
- Multimetr obvykle dokáže ověřit bezpotenciálový kontakt dálkového alarmu při testování podle schématu svorek.
- Spojitost nebo odpor měřený na hlavních svorkách SPD není univerzálním testem vyhověl/nevyhověl.
- Nepoužívejte megmet ani vysokonapěťový tester přímo na SPD, pokud výrobce neposkytne výslovný postup.
- Specializovaný tester SPD může měřit referenční napětí nebo svodový proud MOV, ale výsledek je smysluplný pouze v porovnání s limity pro daný konkrétní model.
Na adrese,Imax,IMPaNahoruvyžadují řízené impulzní testování a nelze je ověřit běžnými terénními přístroji.
Co musí prokázat předinstalační test DC SPD?
Vstupní kontrola by měla zodpovědět praktickou otázku: Je toto správné, nepoškozené a dohledatelné zařízení pro specifikovaný DC systém a je připraveno k instalaci?
To je něco jiného než prokazování každé hodnoty uvedené na typovém štítku. Deklarované hodnoty rázové odolnosti vycházejí z ověření návrhu výrobku a typových zkoušek. Opakování těchto testů vyžaduje specializované impulzní generátory, měřicí systémy, bezpečnostní infrastrukturu a definované zkušební sekvence.

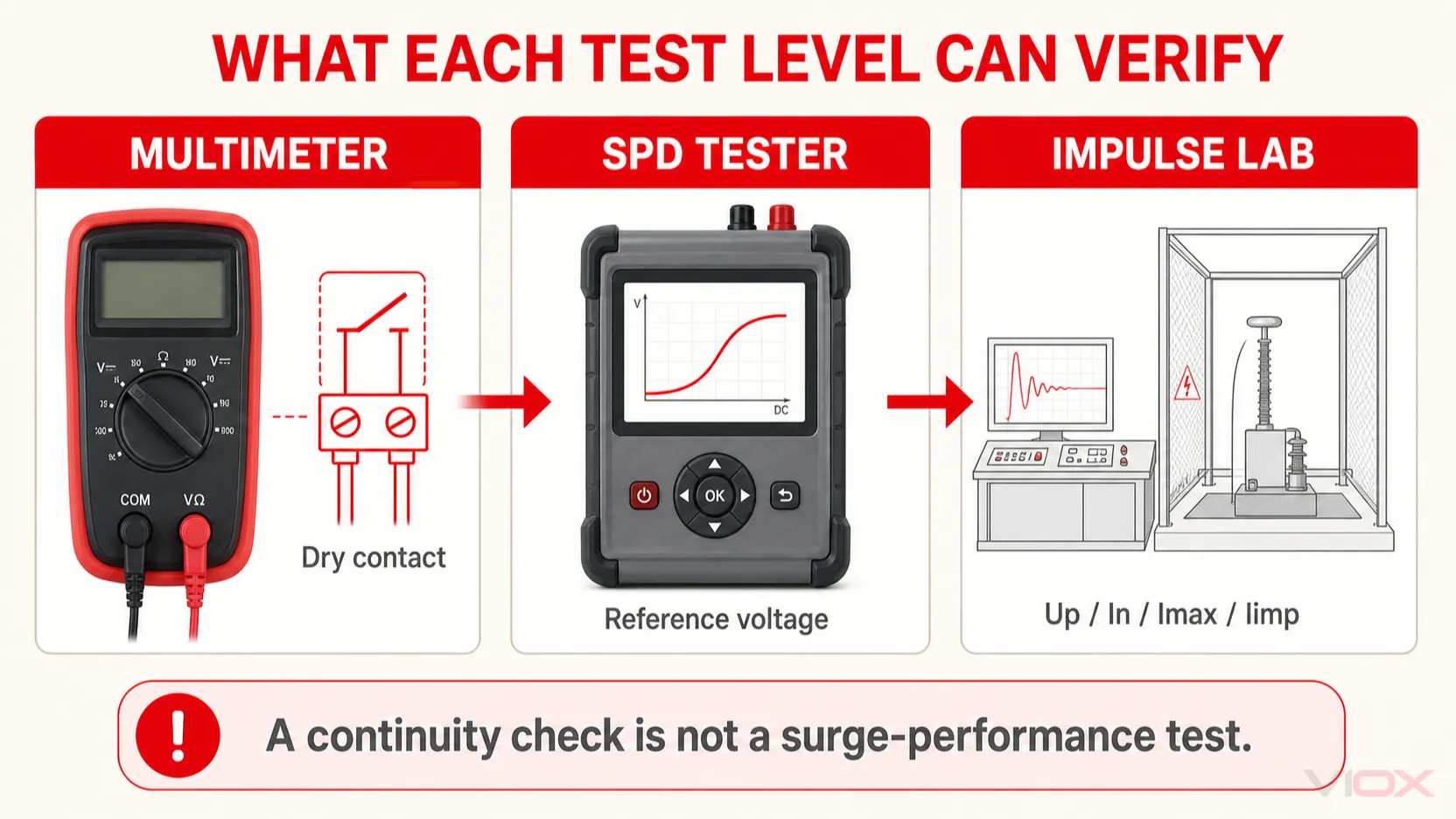

Pro výrobce rozváděčů nebo instalatéra lze důkazy rozdělit do čtyř úrovní.
| Úroveň důkazu | Co lze prokázat | Typická metoda | Co nelze prokázat |
|---|---|---|---|
| Dokumentace a identifikace | Správný model, jmenovité hodnoty, základ certifikace, sledovatelnost šarže | Kontrola technického listu, typového štítku, certifikátu a objednávky | Stav jednotlivého zařízení při impulzu |
| Fyzická a funkční kontrola | Poškození při přepravě, usazení modulu, stav indikátoru, funkce dálkového kontaktu | Vizuální kontrola a multimetr na bezpotenciálových kontaktech | Upínací výkon a rázová proudová zatížitelnost |
| Specializovaný diagnostický test | Referenční napětí MOV nebo chování svodového proudu při definovaném DC testu | Vyhrazený tester SPD/MOV a limity výrobce | Plný Na adrese, Imax, IMP, nebo Nahoru ověření |
| laboratorní zkouška podle produktové normy | deklarovaná impulzní odolnost, tepelné chování a bezpečnostní charakteristiky | kalibrovaná impulzní laboratoř | rutinní přejímací zkouška každé dodané jednotky |
chybou je zacházet s druhou úrovní tak, jako by dokazovala čtvrtou.
krok 1: potvrďte, že je SPD správné pro danou stejnosměrnou aplikaci
před dotykem zkušebního vodiče porovnejte SPD s projektovou dokumentací a skutečným systémem. Zcela funkční SPD je stále nevhodné, pokud je jeho napětí, topologie nebo produktová norma nesprávná.
Zkontrolujte identitu produktu
Zaznamenejte a porovnejte:
- Výrobce a přesné číslo modelu
- Výrobní šarži, kód data nebo sériové číslo
- Kompatibilitu vyměnitelné vložky a základny
- Počet pólů a režimy ochrany
- Označení polarity stejnosměrného proudu (DC)
- Typové označení, jako je Typ 1, Typ 2 nebo kombinovaný Typ 1+2
- Platná produktová norma a certifikační značky
- Možnost dálkové signalizace, je-li specifikována
Nepředpokládejte, že dvě zásuvné vložky jsou zaměnitelné jen proto, že pasují do stejné základny. Jejich trvalé provozní napětí, vnitřní obvod, kódování a ochranné charakteristiky se mohou lišit.
Zkontrolujte jmenovité napětí
U svodičů přepětí pro fotovoltaiku (PV SPD) ověřte UCPV, maximální trvalé provozní napětí pro fotovoltaickou aplikaci, vůči maximálnímu možnému napětí pole za nejhorších provozních podmínek projektu. Chladné počasí může zvýšit napětí naprázdno PV modulu, proto samotné jmenovité napětí stringu není dostatečnou hodnotou pro výběr.
U ostatních stejnosměrných (DC) systémů ověřte příslušné označení trvalého provozního napětí v dokumentaci výrobce. Systémy akumulace energie v bateriích, nabíjení elektromobilů, telekomunikační a průmyslové stejnosměrné systémy mohou mít odlišné uspořádání uzemnění, chování při poruše a požadavky na produkt.
Důležité rozlišení norem: Norma IEC 61643-31 se vztahuje na svodiče přepětí (SPD) určené pro stejnosměrnou stranu fotovoltaických instalací do 1 500 V DC. Její rozsah se automaticky nevztahuje na aplikace bateriových úložišť energie. Norma IEC 61643-32 řeší zásady výběru a aplikace svodičů přepětí ve fotovoltaických systémech. Nepoužívejte prohlášení o shodě podle normy IEC 61643-11 určené pouze pro střídavý proud jako důkaz, že je výrobek vhodný pro fotovoltaický stejnosměrný obvod.
Zkontrolujte ochranné parametry a koordinaci systému
Potvrďte, že se návrh a typový štítek shodují v následujících bodech:
Nahoru: napěťová ochranná hladinaNa adrese: jmenovitý vybíjecí proudImax: maximální vybíjecí proud pro svodič přepětí typu 2IMP: impulzní proud, pokud se uplatňuje klasifikace typu 1- Maximální předpokládaný zkratový proud nebo související jmenovitá zkratová odolnost
- Požadovaná záložní pojistka nebo jistič
- Uspořádání uzemnění a režimy ochrany
- Provozní teplota a požadavky na krytí
Tyto kontroly ověřují konzistenci výběru, nikoliv naměřený výkon dodané jednotky. Pro interpretaci jmenovitých hodnot viz příručky VIOX k Imax vs In a Uc/Ucpv vs Up.
Krok 2: Kontrola obalu, pouzdra a svorek
SPD může být poškozen nárazem, znečištěním, nesprávným skladováním nebo manipulací ještě předtím, než je uveden do provozu. Před instalací jednotku zkontrolujte při dobrém osvětlení.
Balení a sledovatelnost
Zkontrolujte:
- Štítek modelu odpovídající objednávce
- Neporušený obal a jakékoli plomby proti neoprávněné manipulaci
- Čitelné jmenovité hodnoty a označení svorek
- Sledovatelnost šarže nebo sériového čísla
- Návod k instalaci a požadované příslušenství
- Známky vlhkosti, rozdrcení nebo nesprávné manipulace
Zařízení dejte do karantény, pokud byl štítek vyměněn, pozměněn nebo jej nelze přiřadit k důvěryhodné produktové dokumentaci.
Kryt a zásuvný modul
Hledejte:
- Praskliny, deformace, stopy po nárazu nebo uvolněné části
- Změna barvy, opálení nebo neobvyklý zápach
- Koroze nebo vlhkost na svorkách
- Vložka, která plně nedosedá do své základny
- Ohnuté kódovací prvky nebo poškozené zajišťovací spony
- Znečištění na izolačních površích
Nový svodič přepětí (SPD), který vykazuje tepelné poškození, indikátor aktivace nebo aktivovaný vnitřní odpojovač, by neměl být instalován pouze proto, že měřicí přístroj stále ukazuje rozpojený obvod.
Terminály
Zkontrolujte, zda:
- Svorkové šrouby a svorky jsou přítomny a nepoškozeny
- Vstupní body vodičů nejsou deformovány
- Označení polarity a PE jsou čitelná
- Svorky dálkové signalizace odpovídají dodanému schématu
- V oblasti svorek se nenachází žádný cizí materiál
Svorky neutahujte předem nad rámec pokynů výrobce. Konečná velikost vodiče, délka odizolování, požadavky na dutinky a utahovací moment musí odpovídat údajům o produktu.
Krok 3: Zkontrolujte mechanický indikátor stavu
Mnoho zásuvných svodičů přepětí (SPD) na bázi MOV využívá zelené/červené mechanické okénko propojené s tepelným odpojovačem.
- Zelená obvykle znamená odpojovač nebyl aktivován a modul je ve svém normálním indikovaném stavu.
- Červená obvykle znamená ochranný modul se odpojil a musí být vyměněn.
Tento indikátor je důležitý, ale jeho vypovídací schopnost je omezená. Neměří svodový proud MOV, úroveň ochrany ani zbývající schopnost pohlcení energie. Nemusí odhalit skryté poškození, které nezpůsobilo aktivaci vnitřního odpojovače.
S indikátorem zacházejte jako s příznakem stavu, nikoli jako s úplným certifikátem elektrické zkoušky.
Krok 4: Co lze ověřit multimetrem
Digitální multimetr je nejužitečnější pro nízkoenergetické pomocné funkce, nikoli pro nelineární cestu přepětí.
| Kontrola multimetrem | Obvykle užitečné? | Správná interpretace |
|---|---|---|
| Kontinuita dálkového bezpotenciálového kontaktu | Ano, pokud je k dispozici schéma svorek | Potvrzuje aktuální stav kontaktu NO/NC/COM a identifikaci zapojení |
| Pípnutí kontinuity hlavních svorek | Obvykle ne | Pípnutí nebo absence pípnutí nedokazuje stav ani rázovou odolnost svodiče přepětí (SPD) |
| Odpor hlavních svorek | Omezené a specifické pro daný model | Může odhalit hrubý zkrat u některých produktů, ale nejedná se o univerzální akceptační hodnotu |
| Polarita externího stejnosměrného napájení | Ano, během ověřování systému kvalifikovaným personálem | Potvrzuje obvod, nikoliv vnitřní jmenovité hodnoty SPD |
Nahoru, Na adrese, Imax, nebo IMP |
Ne | Vyžaduje řízené impulzní zařízení |
| Zbývající životnost přepěťové ochrany | Ne | Žádné běžné měření multimetrem jej nedokáže kvantifikovat |

Testování kontaktu dálkové signalizace
Pokud SPD obsahuje bezpotenciálový přepínací kontakt:
- Udržujte SPD zcela izolovaný od všech napájecích vodičů.
- Identifikovat
COM,NEaNCze schématu svorek výrobce. - Nastavte multimetr na měření spojitosti nebo nízkého odporu.
- Měření
COM-NCaCOM-NOa zaznamenejte stav. - Porovnejte výsledek s dokumentovaným stavem pro bezchybný modul.
Některé produkty změní stav dálkového kontaktu při vyjmutí zásuvného ochranného modulu. Pokud výrobce toto chování dokumentuje, vyjmutí a opětovné zasunutí modulu může potvrdit, že signalizační mechanismus reaguje. Nerozebírejte kazetu ani ručně neaktivujte její vnitřní odpojovač pro simulaci poruchy.
Tento test ověřuje alarmový kontakt a jeho mechanickou vazbu k modulu. Nedokazuje, že MOV správně omezí přepětí.
Může multimetr detekovat zkratovaný SPD?
Zjevný odpor blízký nule napříč izolovanou ochrannou cestou může indikovat vážné poškození, kontaminaci, vnitřní zkrat nebo měřicí cestu vytvořenou jinou komponentou. Výsledek však musí být interpretován s použitím schématu zapojení a postupu výrobce.
Nepovažujte SPD za funkční pouze proto, že vykazuje rozpojený obvod. Při nízkém testovacím napětí generovaném multimetrem zůstává bezchybný MOV obvykle pod svou oblastí vedení a může se jevit jako rozpojený nebo vykazovat velmi vysoký odpor. Degradovaný MOV se při tomto napětí může také jevit jako rozpojený, přestože vykazuje nadměrný svodový proud blíže ke své prahové hodnotě sepnutí.
Proč je metoda testování kontinuity pípnutím zavádějící
Varistor (MOV) je nelineární součástka závislá na napětí. Při normálním stejnosměrném napětí by měl odebírat jen velmi malý proud. Když napětí vzroste do oblasti sepnutí, jeho odpor rychle klesne a odvede rázový proud.
Rozsah měření odporu multimetru využívá pouze nízké testovací napětí. Toto napětí je hluboko pod provozní oblastí stejnosměrné přepěťové ochrany (SPD) dimenzované na stovky nebo tisíce voltů. Měřicí přístroj tedy testuje jinou část napěťově-proudové charakteristiky varistoru, než je ta, která je důležitá při přepětí.
Kompletní přepěťová ochrana (SPD) může dále obsahovat:
- Několik varistorů nebo jiné ochranné prvky
- Tepelné odpojovače
- Plynové výbojky v některých topologiích obvodů
- Komponenty pro indikaci stavu
- Kontakty pro dálkovou signalizaci
- Sériové nebo Y-zapojené režimy ochrany
- Interní monitorovací sítě
Tyto komponenty mohou ovlivnit naměřené hodnoty měřicího přístroje. V důsledku toho neexistuje žádné univerzální pravidlo, jako např. “dobrý SPD musí pípat” nebo “dobrý SPD musí vykazovat odpor nad 50 megaohmů”. Platná prahová hodnota musí být stanovena výrobcem pro konkrétní model a specifikovanou zkušební metodu.
Lze testovat DC SPD pomocí megmetu nebo vysokonapěťového testeru (Hi-Pot)?
Standardně neaplikujte test izolačního odporu nebo vysokonapěťový test přímo na SPD.
Tester izolace záměrně aplikuje mnohem vyšší stejnosměrné napětí než multimetr. Toto napětí může uvést SPD do vodivého stavu, zkreslit naměřenou hodnotu, přehřát ochranný prvek, aktivovat jeho odpojovač nebo jej poškodit. Vysokonapěťové testování může být ještě destruktivnější.
Pro testování izolace rozvaděčů nebo kabelů:
- Pokud je to prakticky možné, SPD odpojte nebo vyjměte.
- Postupujte podle pokynů výrobce rozváděče a výrobce svodiče přepětí (SPD) pro provádění zkoušek.
- Ověřte, že není připojen žádný monitorovací obvod ani jiné zařízení citlivé na napětí.
- Po zkoušce izolace svodič přepětí (SPD) znovu nainstalujte a zkontrolujte.
Nikdy nevolte zkušební napětí pouze proto, že je nižší než hodnota vytištěná na UCPV nebo Univerzita v Utahu. Trvalé provozní napětí, zkušební napětí izolace, referenční napětí varistoru (MOV) a impulzní výdržné napětí jsou odlišné parametry.
Kdy je vhodné použít specializovaný tester svodičů přepětí (SPD) nebo varistorů (MOV)
Specializovaný tester aplikuje řízené, postupně se zvyšující stejnosměrné napětí a přesně měří proud. V závislosti na zařízení a metodě výrobce může určit:
- Referenční napětí varistoru (MOV) při definovaném zkušebním proudu
- Svodový proud při specifikovaném stejnosměrném napětí
- Změna oproti zaznamenané základní hodnotě
- Relativní stav vyměnitelné ochranné vložky
Některé diagnostické metody MOV využívají referenční bod 1 mA, avšak 1 mA není univerzální pravidlo pro přejímací zkoušky v terénu pro každou kompletní SPD. Zkušební zapojení, napěťové limity, polarita, počet vnitřních prvků a přípustné výsledky musí být stanoveny výrobci zkušebního zařízení a SPD.
Doporučený diagnostický postup
- Identifikujte přesný model SPD a režimy vnitřní ochrany.
- Získejte diagnostické limity výrobce nebo schválený zkušební postup.
- Odpojte zásuvný modul od veškeré kabeláže a vybijte veškerou akumulovanou energii.
- Připojte vyhrazený tester se specifikovanou polaritou a režimem.
- Měřte pouze v rámci jmenovitých rozsahů testeru a svodiče přepětí (SPD).
- Porovnejte výsledek s limitem specifickým pro daný model nebo se schválenou základní hodnotou.
- Zaznamenejte identifikaci přístroje, stav kalibrace, naměřenou hodnotu, teplotu a výsledek.
Pokud nejsou k dispozici limity výrobce, může být číselný výsledek užitečný pro porovnání, ale neměl by být měněn na vymyšlené kritérium vyhověl/nevyhověl.
Co vyžaduje laboratorní impulzní zkoušky?
Následující údaje na typovém štítku nelze ověřit multimetrem ani běžným zkoušečem izolace:
Nahoru(napěťová ochranná hladina): napětí, které se objeví na svorkách SPD za stanovených impulzních podmínekNa adrese(jmenovitý vybíjecí proud): opakovaný provoz při stanoveném proudovém impulzuImax(maximální vybíjecí proud): deklarovaná maximální vybíjecí schopnost typu 2IMP(impulzní proud): Zatížení bleskovým proudem typu 1, kde je to relevantní- Tepelná stabilita a funkce odpojovače
- Chování při dočasném přepětí
- Zkratová odolnost a interakce se záložní ochranou
- Zbytkové napětí při specifikovaném proudu a průběhu vlny
- Environmentální odolnost a životnost
Tyto testy vyžadují kalibrované vysokonapěťové a vysokoproudé vybavení, definované průběhy vln, řízenou geometrii zapojení, odpovídající šířku pásma měření a přísné bezpečnostní postupy. Ověření by mělo vycházet z důvěryhodné certifikace, zkušebních protokolů, kontrol kvality dodavatele a, je-li to smluvně vyžadováno, z akreditované laboratoře.

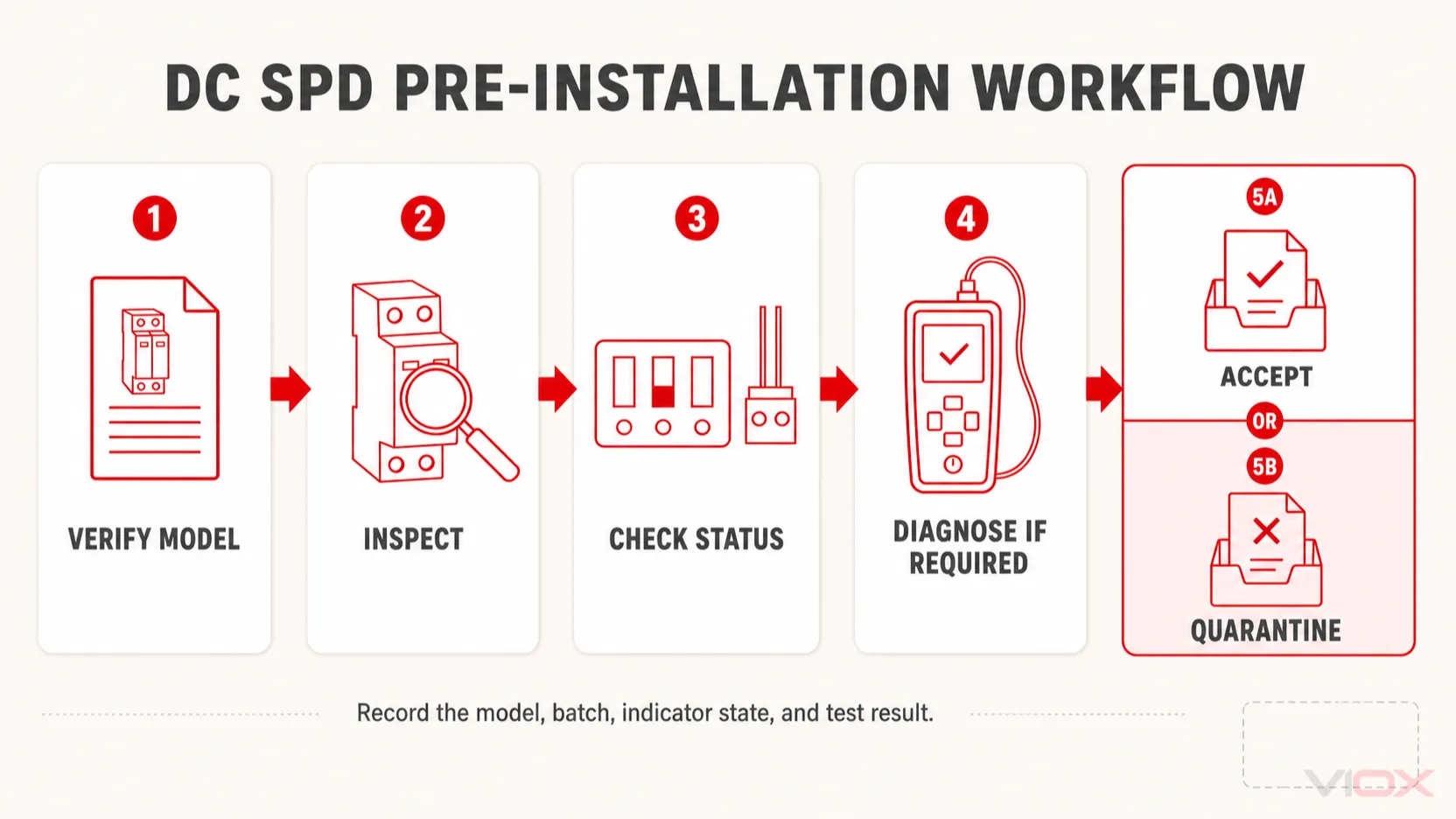

Kontrolní seznam pro přejímku před instalací
Pro vstupní kontrolu a záznamy o montáži rozváděčů použijte následující kontrolní seznam.
| Položka kontroly | Přejímací kritéria | Výsledek |
|---|---|---|
| Výrobce a model | Objednávka a schválený technický list | Vyhovuje / Nevyhovuje |
| Aplikace | FV DC nebo jiný specifikovaný stejnosměrný systém | Vyhovuje / Nevyhovuje |
UCPV nebo příslušné Univerzita v Utahu |
Projektované maximální trvalé napětí | Vyhovuje / Nevyhovuje |
| Typ a jmenovité proudy | Projekt návrhu ochrany | Vyhovuje / Nevyhovuje |
Nahoru |
Koordinace impulzní výdržné odolnosti zařízení | Vyhovuje / Nevyhovuje |
| Póly a režimy ochrany | Uzemnění systému a schéma zapojení | Vyhovuje / Nevyhovuje |
| Ochrana záloh | Požadavky výrobce a úroveň poruchy systému | Vyhovuje / Nevyhovuje |
| Certifikace a sledovatelnost | Specifikace projektu | Vyhovuje / Nevyhovuje |
| Kryt a svorky | Bez poškození, vlhkosti, kontaminace nebo deformace | Vyhovuje / Nevyhovuje |
| Indikátor stavu | Normální stav specifikovaný výrobcem | Vyhovuje / Nevyhovuje |
| Usazení zásuvného modulu | Správná základna, kódování a úplné zasunutí | Vyhovuje / Nevyhovuje |
| Dálkový signalizační kontakt | Správný stav NO/NC, pokud je osazeno | Vyhovuje / Nevyhovuje |
| Specializovaný diagnostický test | Limit specifický pro daný model, je-li vyžadován | Vyhovuje / Nevyhovuje / N/A |
Vyfoťte štítek a stavové okénko a uschovejte číslo šarže. U kritických projektů je tento záznam užitečnější než nedoložený údaj o odporu.
Kdy by měl být nový DC svodič přepětí (SPD) vyřazen z provozu?
Neinstalujte zařízení, pokud platí některá z následujících podmínek:
- Model nebo jmenovité napětí neodpovídá schválenému projektu.
- Produkt je určen pouze pro střídavý proud (AC), ale má být použit v obvodu stejnosměrného proudu (PV DC).
- Kryt je prasklý, deformovaný, znečištěný nebo poškozený teplem.
- Stavový indikátor ukazuje nutnost výměny nebo odpojení ještě před instalací.
- Vložka není správně usazena nebo její kódování neodpovídá základně.
- Svorky, těsnění nebo štítky byly pozměněny.
- Kontakt dálkové signalizace neodpovídá dokumentovanému normálnímu stavu.
- Požadovanou certifikaci nebo sledovatelnost šarže nelze ověřit.
- Specializovaný diagnostický test vykazuje hodnoty mimo limity stanovené výrobcem.
Neotevírejte ani neopravujte zapečetěnou vložku SPD. Umístěte ji do karantény, zdokumentujte zjištění a požádejte dodavatele o posouzení nebo výměnu.
Kontroly k provedení po instalaci
Přejímka před instalací nenahrazuje kontrolu po instalaci. Po montáži, ale před připojením napájení, ověřte:
- Správná polarita stejnosměrného proudu a režimy ochrany
- Správné připojení ochranného vodiče (PE)
- Co nejkratší praktické připojovací vodiče bez zbytečných smyček
- Požadovaná záložní pojistka nebo jistič
- Výrobcem stanovený průřez vodičů a utahovací moment svorek
- Správné usazení modulu a indikace stavu
- Správné zapojení dálkové signalizace
- Požadovaná vzdálenost od horkých součástí a vhodné podmínky v rozváděči
Délka a vedení vodičů přímo ovlivňují efektivní ochranné napětí působící na zařízení. Viz VIOX Průvodce chybami při instalaci SPD a Průvodce výběrem DC svodičů přepětí pro solární systémy pro podrobnosti o instalaci a koordinaci.
Konečná odpověď
Multimetr je užitečný při vstupní kontrole DC svodičů přepětí, ale pouze v omezeném rozsahu. Použijte jej k ověření zdokumentovaného dálkového bezpotenciálového kontaktu a tam, kde to výrobce umožňuje, k prošetření zjevného abnormálního zkratu. Nepoužívejte akustický test spojitosti ani hodnotu odporu jako důkaz, že je svodič přepětí v pořádku.
Nejrobustnější proces před instalací kombinuje správný výběr modelu, sledovatelnou dokumentaci, vizuální a mechanickou kontrolu, indikaci stavu a diagnostiku specifickou pro daný model, je-li opodstatněná. Parametry rázové odolnosti, jako jsou Nahoru, Na adrese, Imaxa IMP zůstávají laboratorně ověřenými charakteristikami. Pokud projekt vyžaduje více důkazů, než poskytuje výrobce, specifikujte záznamy z továrních zkoušek nebo akreditované testování třetí stranou, namísto improvizovaného vysokonapěťového testování v terénu.
Pro výběr DC svodičů přepětí a projektovou podporu si prohlédněte řadu svodičů přepětí VIOX nebo kontaktujte společnost VIOX a uveďte systémové napětí, uspořádání uzemnění, místo instalace, předpokládaný zkratový proud a příslušnou projektovou normu.
Často Kladené Otázky
Lze testovat DC svodič přepětí (SPD) multimetrem?
Pouze částečně. Multimetr dokáže otestovat beznapěťový kontakt dálkové signalizace a pomoci při základní kontrole. Nedokáže však simulovat podmínky přepětí ani ověřit parametry napěťové ochranné úrovně a vybíjecí schopnosti SPD.
Měl by mít funkční DC SPD průchodnost?
Mezi hlavními napájecími svorkami neexistuje univerzální požadavek na průchodnost. SPD na bázi varistorů (MOV) se při nízkém testovacím napětí multimetru běžně jeví jako rozpojené nebo vykazují velmi vysoký odpor. Vždy používejte metodu testování stanovenou výrobcem pro daný konkrétní model.
Znamená zelený indikátor na SPD, že je zařízení plně funkční?
Ne. Obvykle to znamená pouze to, že vnitřní odpojovač neindikoval konec životnosti. Neověřuje to Nahoru, schopnost svodu rázového proudu, svodový proud ani zbývající životnost.
Mohu k testování SPD použít megmet?
Ne, pokud výrobce SPD výslovně nestanoví připojovací a zkušební napětí. Při zkoušce izolačního stavu instalace se SPD obvykle odpojuje nebo demontuje, aby se předešlo chybným hodnotám nebo poškození.
Jak se testuje varistor (MOV) uvnitř DC SPD?
Specializovaný tester MOV nebo SPD může aplikovat řízené stejnosměrné napětí a měřit referenční napětí nebo svodový proud. Výsledek musí být porovnán s limity pro konkrétní model SPD. Více informací naleznete v příručce VIOX k tématu ZnO MOV uvnitř SPD.
Mohu testovat Imax nebo Na adrese přímo na místě?
Ne běžnými polními přístroji. Tyto parametry vyžadují řízené testování impulzním proudem pomocí specializovaného laboratorního vybavení a definovaných zkušebních sekvencí.
Která norma se vztahuje na fotovoltaické DC SPD?
Norma IEC 61643-31 pokrývá požadavky na výrobky a zkušební metody pro svodiče přepětí (SPD) na stejnosměrné straně fotovoltaických instalací do 1 500 V DC. Norma IEC 61643-32 poskytuje zásady pro výběr a aplikaci pro fotovoltaické instalace.
Pokrývá norma IEC 61643-31 stejnosměrné svodiče přepětí pro bateriová úložiště energie?
Její stanovený rozsah se vztahuje na fotovoltaické instalace a vylučuje FV systémy, které zahrnují úložiště energie, jako jsou baterie nebo kondenzátorové banky. Pro systémy BESS použijte normy pro výrobky a systémy specifikované pro danou aplikaci a vyžádejte si od výrobce výslovný doklad o vhodnosti.
Technické reference
- IEC 61643-31:2018 – Nízkonapěťové svodiče přepětí pro fotovoltaické instalace
- IEC 61643-32:2017 – Zásady výběru a aplikace svodičů přepětí připojených k fotovoltaickým instalacím
- IEC TR 61643-03:2024 – Průvodce zkoušením svodičů přepětí
- NEMA Surge Protection Institute – Jak fungují svodiče přepětí
- DC SPD Kuangya
