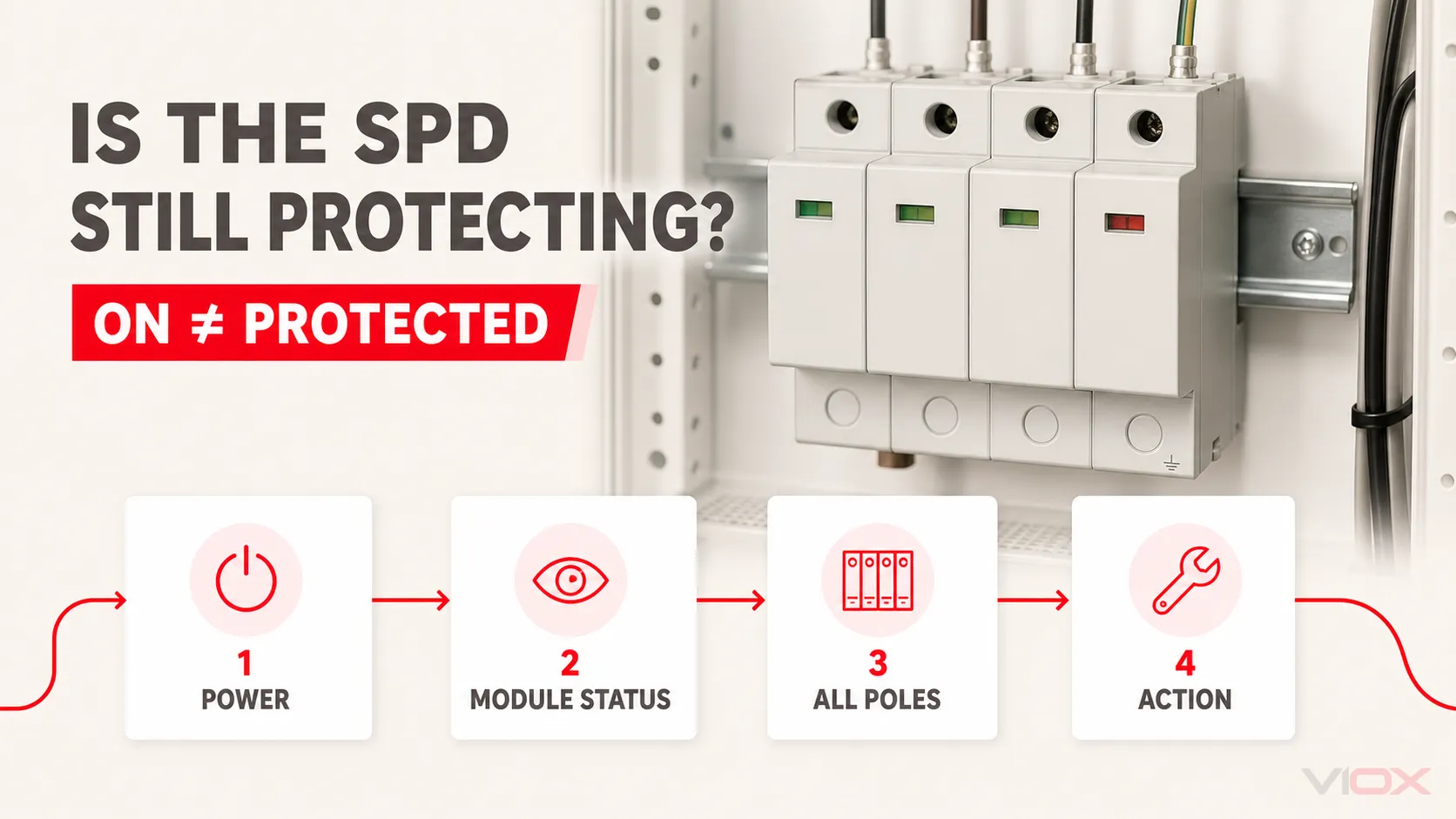

یک دستگاه محافظ برق (SPD) صنعتی میتواند حتی پس از قطع شدن یکی از ماژولهای حفاظتی، به تابلوی برق برقدار متصل بماند. بنابراین، وجود برق در بار به معنای در دسترس بودن حفاظت در برابر نوسانات برق نیست. تمام پنجرههای وضعیت، چراغها، نمایشگرها یا هشدارهای تعریفشده برای مدل را بخوانید و آنها را با دستورالعملهای همان دستگاه خاص مقایسه کنید.
رنگ سبز معمولاً به این معنی است که یک SPD ماژولار همچنان در دسترس است، در حالی که رنگ قرمز معمولاً به این معنی است که یک جداکننده داخلی عمل کرده و ماژول آسیبدیده نیاز به تعویض دارد. این معانی یک کد رنگی جهانی نیستند. برخی از نشانگرها به جای چراغ، پنجرههای مکانیکی هستند، برخی محصولات از رنگها یا نمادهای متفاوتی استفاده میکنند و برخی فقط وضعیت کلی را گزارش میدهند. اگر یک قطب یا حالت حفاظتی خرابی نشان دهد، دیگر نمیتوان از حفاظت کامل مورد نظر اطمینان حاصل کرد.
نکات کلیدی
- “عبارت ”روشن» (On) مبهم است. این عبارت میتواند به این معنی باشد که تابلو برقدار است، بار در حال کار است، یک ماژول SPD وضعیت در دسترس بودن را گزارش میدهد، یا کل تأسیسات تأیید شده است. اینها شرایط متفاوتی هستند.
- تمام ماژولها را بررسی کنید. یک پنجره سالم در یک SPD چند قطبی، خرابی پنجره دیگر را خنثی نمیکند.
- از دستورالعملهای دقیق همان مدل استفاده کنید. رنگ، منطق کنتاکت، دامنه تعویضپذیری و رفتار بازنشانی متفاوت هستند.
- یک نشانگر معمولی دارای محدودیتهایی است. این نشانگر، صحت ولتاژ تغذیه، سیمکشی، ارتینگ، حفاظت پشتیبان، مسیربندی هادیها یا ظرفیت کامل باقیمانده برای دفع سرج را اثبات نمیکند.
- از یک مولتیمتر معمولی برای تست عمر باقیمانده استفاده نکنید. این دستگاه نمیتواند تستهای ضربهای که برای مشخصهیابی یک SPD استفاده میشود را بازسازی کند.
- آسیبدیدگی و گرمای غیرعادی را به عنوان شرایط توقف کار در نظر بگیرید. برای ارتقای وضعیت مجموعهای که بهطور مشهود آسیب دیده است، منتظر تغییر پنجره وضعیت نمانید.

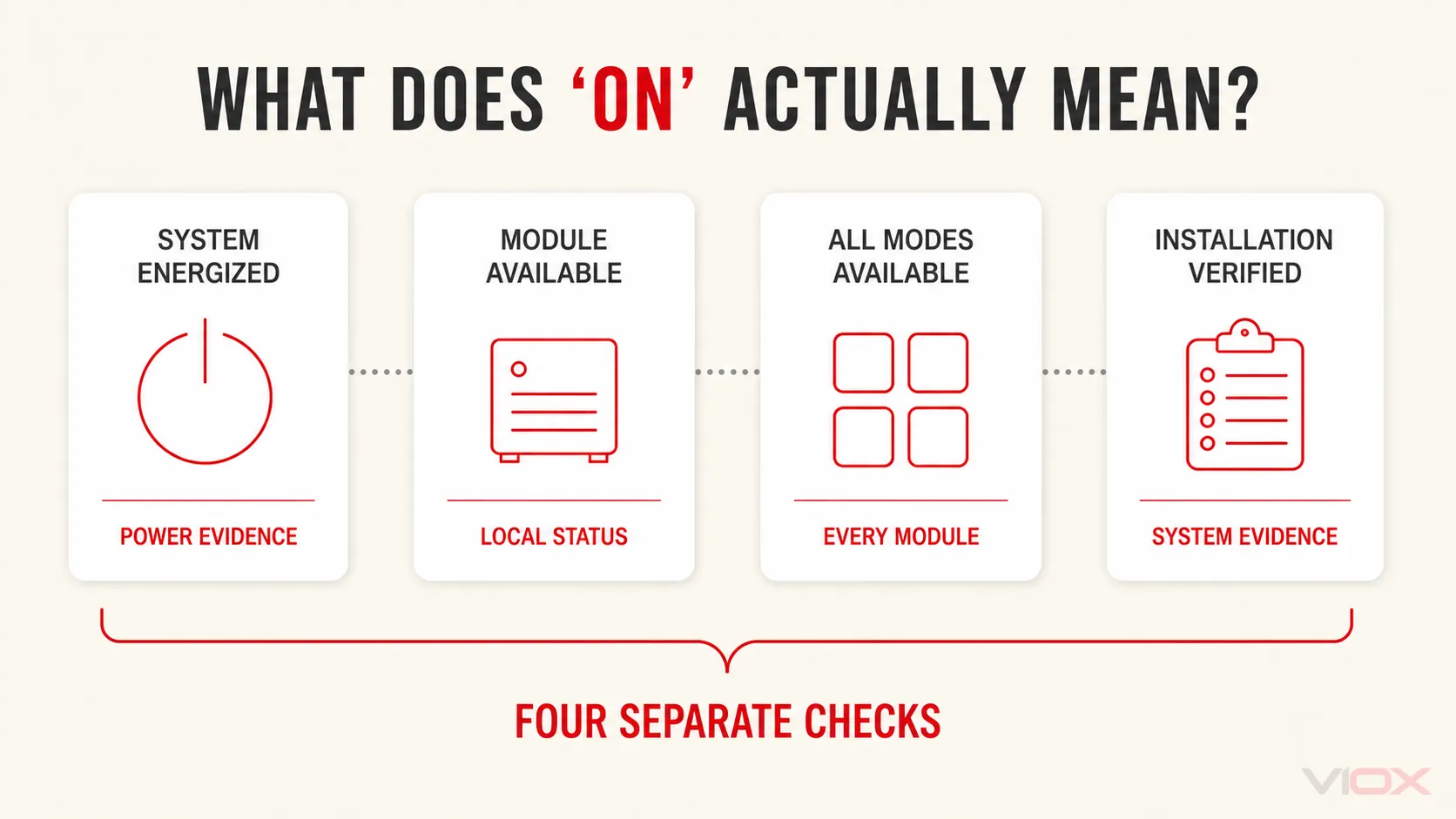

چهار وضعیت پنهان در کلمه “روشن” (On)”
سریعترین راه برای اجتناب از نتیجهگیری نادرست، تفکیک چهار پرسش است.
| پرسش وضعیت | شواهدی که به آن پاسخ میدهد | آنچه که اثبات نمیکند |
|---|---|---|
| آیا سیستم الکتریکی برقدار است؟ | روش تأییدشده حضور ولتاژ که توسط پرسنل مجرب، تجهیزات اندازهگیری تابلو یا وضعیت سیستم انجام میشود | اینکه SPD به درستی متصل شده یا همچنان محافظت میکند |
| آیا هر ماژول SPD وضعیت موجود بودن را گزارش میدهد؟ | پنجره محلی، LED، نمایشگر یا خروجی عیبیابی مدل دقیق | ظرفیت باقیمانده برای سرج، کاربرد صحیح یا حفاظت کامل سیستم |
| آیا تمام قطبها یا حالتهای حفاظتی مورد نظر در دسترس هستند؟ | تمام نشانگرهای ماژول مورد نیاز به همراه وضعیت کلی یا وضعیت از راه دور دستگاه در صورت ارائه | کیفیت ارتینگ، مسیربندی هادیها، حفاظت پشتیبان یا هماهنگی |
| آیا سیستم حفاظتی نصبشده تأیید شده است؟ | مستندات طراحی و نصب، دستورالعملهای مدل، بازرسی، بررسیهای تجهیزات حفاظتی و فرآیند تأیید قابلاجرا | عملکرد آتی در برابر هر رویداد احتمالی |
یک تابلوی صنعتی میتواند پرسش اول را برآورده کند در حالی که در پرسش دوم یا سوم شکست میخورد. یک پنجره محلی سبز میتواند بخشی از پرسش دوم را برآورده کند در حالی که پرسش چهارم را بیپاسخ میگذارد.
برای محدوده گستردهتر محصول، ببینید دستگاه حفاظت از نوسان چه کاری انجام میدهد. این صفحه تنها بر تفسیر وضعیت فعلی و تصمیمگیری برای اقدام بعدی تمرکز دارد.

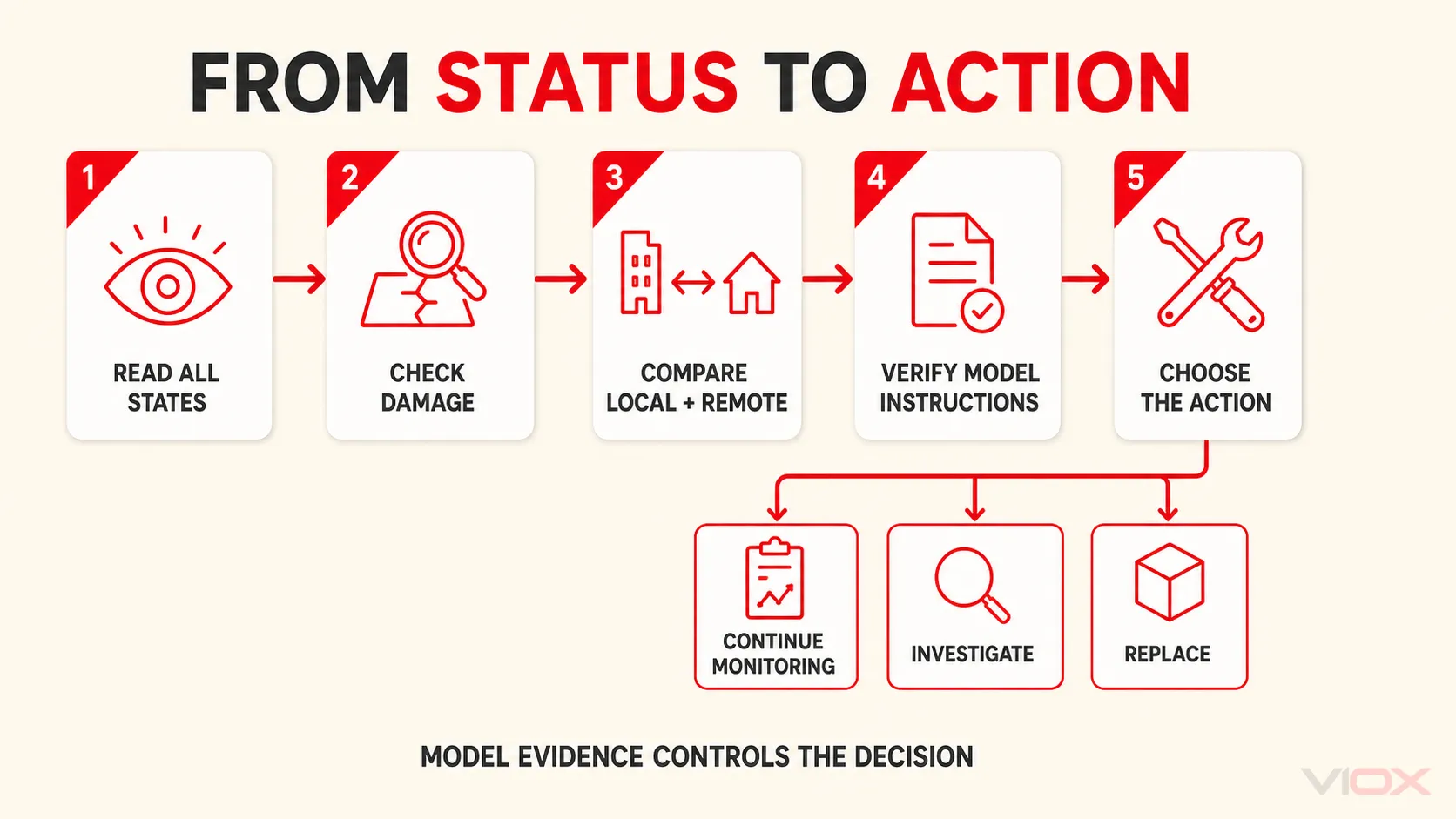

وضعیت SPD صنعتی: نشانه، معنا و اقدام
با برچسب دستگاه و دفترچه راهنما شروع کنید، سپس از وضعیت مشاهدهشده به عنوان ورودی تشخیصی استفاده کنید—نه به عنوان یک حکم کلی.
| وضعیت مشاهده شده | بررسی ایمنی | تفسیر محتمل | اقدام بعدی |
|---|---|---|---|
| هر ماژول مورد نیاز، وضعیت عادی تعریفشده در مدل را نشان میدهد | معنای نشانگر را تأیید کرده و هر قطب یا حالت مورد نیاز را شناسایی کنید | مکانیزم پایش یا جداکننده، ماژولهای موجود را گزارش میدهد | اگر هیچگونه آسیب، هشدار، دستورالعمل رویداد مهم یا نگرانی کاربردی وجود ندارد، به پایش ادامه دهید |
| یک ماژول، وضعیت خرابی یا نیاز به تعویض تعریفشده در مدل را نشان میدهد | قطب یا حالت حفاظتی تحت تأثیر را شناسایی کنید؛ وضعیت محلی و از راه دور را مقایسه نمایید | مسیر حفاظتی تحت تأثیر ممکن است قطع شده یا غیرقابل دسترس اعلام شده باشد | حفاظت کامل را غیرقابل دسترس تلقی کنید؛ دستورالعملهای تعویض و بررسی را دنبال نمایید |
| چندین ماژول با هم تغییر وضعیت میدهند | ثبت کنید که کدام ماژولها تغییر کردهاند و آیا یک رویداد مشترک، عملکرد کلید مدار یا ناهنجاری در تغذیه رخ داده است | ممکن است یک سرج مشترک، اضافه ولتاژ موقت (TOV)، مشکل سیمکشی یا سایر تنشهای مشترک دخیل باشند | پیش از بازیابی اطمینان، کل مجموعه SPD و سیستم را بازرسی کنید؛ کارتریجها را کورکورانه تعویض نکنید |
| نشانگر محلی و کنتاکت از راه دور با هم مغایرت دارند | جدول وضعیت عادی/هشدار کنتاکت، توان کنترلی، پیوستگی ترمینال در صورت مجاز بودن، و وضعیت محلی را تأیید کنید | مدار سیگنالدهی، تفسیر کنتاکت، جایگیری ماژول یا مسیر پایش ممکن است معیوب باشد | مغایرت را گزارش دهید؛ اجازه ندهید وضعیت “عادی” تأییدنشده در BMS، وضعیت خرابی محلی را نادیده بگیرد |
| هیچ قابلیت وضعیت محلی وجود ندارد | مدل دقیق و روش عیبیابی مستند را شناسایی کنید | وضعیت را نمیتوان از ظاهر محفظه یا عملکرد بار استنباط کرد | از روش مورد تایید سازنده استفاده کنید یا برای یک کاربرد حساس، تصمیم محافظهکارانهای برای تعویض اتخاذ نمایید |
| نشانگر پس از یک رخداد شدیدِ شناختهشده، عادی به نظر میرسد | دستورالعملهای پس از رویداد، سوابق رویداد، وضعیت فیزیکی و هشدارهای سیستم در دفترچه راهنما را بررسی کنید | یک نشانگر باینری ممکن است فقط نشان دهد که جداکننده تحت نظارت آن عمل نکرده است | مطابق با معیارهای مستند پس از رویداد و اهمیت دارایی، آن را حفظ، تایید یا تعویض کنید |
| آثار سوختگی، بو، ترکخوردگی بدنه، آلودگی، شل بودن دوشاخه یا گرمای غیرعادی وجود دارد | تابلو را طبق دستورالعمل سایت ایمنسازی کرده و مجموعه و تجهیزات مجاور را بازرسی کنید | آسیبهای فیزیکی، حرارتی، مکانیکی یا محیطی ممکن است فراتر از المان تحت نظارت وجود داشته باشد | تجهیزات آسیبدیده را از مدار خارج کرده و شرایط اولیه بروز خطا را بررسی کنید |
| یک ماژول جایگزین بهزودی دوباره گزارش خرابی میدهد | ولتاژ سیستم، انتخاب Uc یا MCOV، مواجهه با TOV، حالت حفاظتی، آرایش ارتینگ، حفاظت پشتیبان و نصب را بررسی کنید | کاربرد نادرست مکرر یا تنش غیرعادی سیستم، محتملتر از فرسودگی تقویمی عادی است | تا زمانی که علت ریشهای شناسایی نشده است، از تعویض مکرر مشابه با مشابه خودداری کنید |
این ماتریس عمداً یک وضعیت گزارششده از یک تشخیص مهندسی کامل. وجود یک مکانیزم وضعیت ارزشمند است زیرا باعث میشود یک خرابی پنهان قابل مشاهده باشد؛ این مکانیزم تمام علل ریشهای احتمالی را شناسایی نمیکند.
چرا تجهیزات حفاظتشده ممکن است پس از خرابی SPD به کار خود ادامه دهند
بیشتر SPDهای قدرت نصبشده روی تابلو، به جای قرارگیری به صورت سری با بار، به صورت موازی با منبع تغذیه متصل میشوند. در حین کارکرد عادی، SPD جریان بار را حمل نمیکند. این دستگاه طبق طراحی و حالتهای حفاظتی خود به اضافه ولتاژ گذرا پاسخ میدهد.
اگر یک جداکننده داخلی، عنصر حفاظتی معیوب را از مدار خارج کند، شاخه یا باسی که تجهیزات حفاظتشده را تغذیه میکند ممکن است برقدار باقی بماند. بنابراین ماشینآلات، PLC، درایو، سرور یا سایر بارها میتوانند به طور عادی کار کنند در حالی که یک مسیر حفاظت در برابر نوسان ولتاژ در دسترس نیست.
این موضوع قانون تشخیصی اصلی را ایجاد میکند:
کارکرد بار = برق برای بار در دسترس است. این به معنای در دسترس بودن حفاظت SPD نیست.
عکس این موضوع نیز نیازمند دقت است. بیبرق بودن بار ثابت نمیکند که یک SPD خراب شده است. علت میتواند یک دستگاه حفاظتی بالادست، عملکرد کنترلی، قطع منبع تغذیه، خطای سیمکشی یا شرایط دیگر سیستم باشد. وضعیت SPD را جدا از وضعیت بار تفسیر کنید.
نحوه خواندن پنجره وضعیت SPD ماژولار
۱. تشخیص دهید که آیا این یک پنجره، LED، نمایشگر یا نماد است
یک مستطیل رنگی روی کارتریج پلاگین ممکن است یک پنجره وضعیت مکانیکی باشد، نه یک لامپ روشن. مدلهای دیگر از LED، نمایشگرهای الفبایی-عددی، هشدارهای صوتی یا کنتاکت تغییر وضعیت از راه دور استفاده میکنند. آن را نشانگر وضعیت بنامید تا زمانی که مستندات، فناوری آن را مشخص کند.
این نوع بیان اهمیت دارد، زیرا وقتی دستگاه از پرچم مکانیکی استفاده میکند، عبارت “چراغ خاموش است” معنایی ندارد. همچنین این کار مانع از آن میشود که نصاب تصور کند خاموش بودن یک ویژگی، دلیلی بر بیبرق بودن تابلو است.
۲. وضعیتهای عادی و خرابی تعریفشده توسط مدل را تأیید کنید
نشانگر سبز/قرمز در SPDهای قدرت ماژولار رایج است. برای مثال، شرکت Phoenix Contact محصولاتی با پلاگینهای حفاظتی قابل تعویض در برابر نوسانات، نشانگر سبز/قرمز محلی، پایش حرارتی و سیگنالدهی از راه دور اختیاری عرضه میکند. این موضوع برای آن خانوادههای محصول صادق است، نه یک قانون کلی برای هر SPD.
برای تأیید موارد زیر از برچسب محصول، برگه اطلاعات و دستورالعملهای نصب دقیق استفاده کنید:
- کدام رنگ، نماد یا وضعیت به معنای در دسترس بودن است؛;
- آیا نشانگر مربوط به یک کارتریج است یا کل مجموعه؛;
- آیا وضعیت هشدار میانی وجود دارد؛;
- آیا دستگاه قابل تنظیم مجدد است یا نیاز به تعویض دارد؛;
- آیا کارتریج، پایه یا کل مجموعه، محدوده قابل تعویض است؛;
- کنتاکت از راه دور در حالتهای عادی، هشدار، بدون برق و ماژول جداشده چگونه عمل میکند.

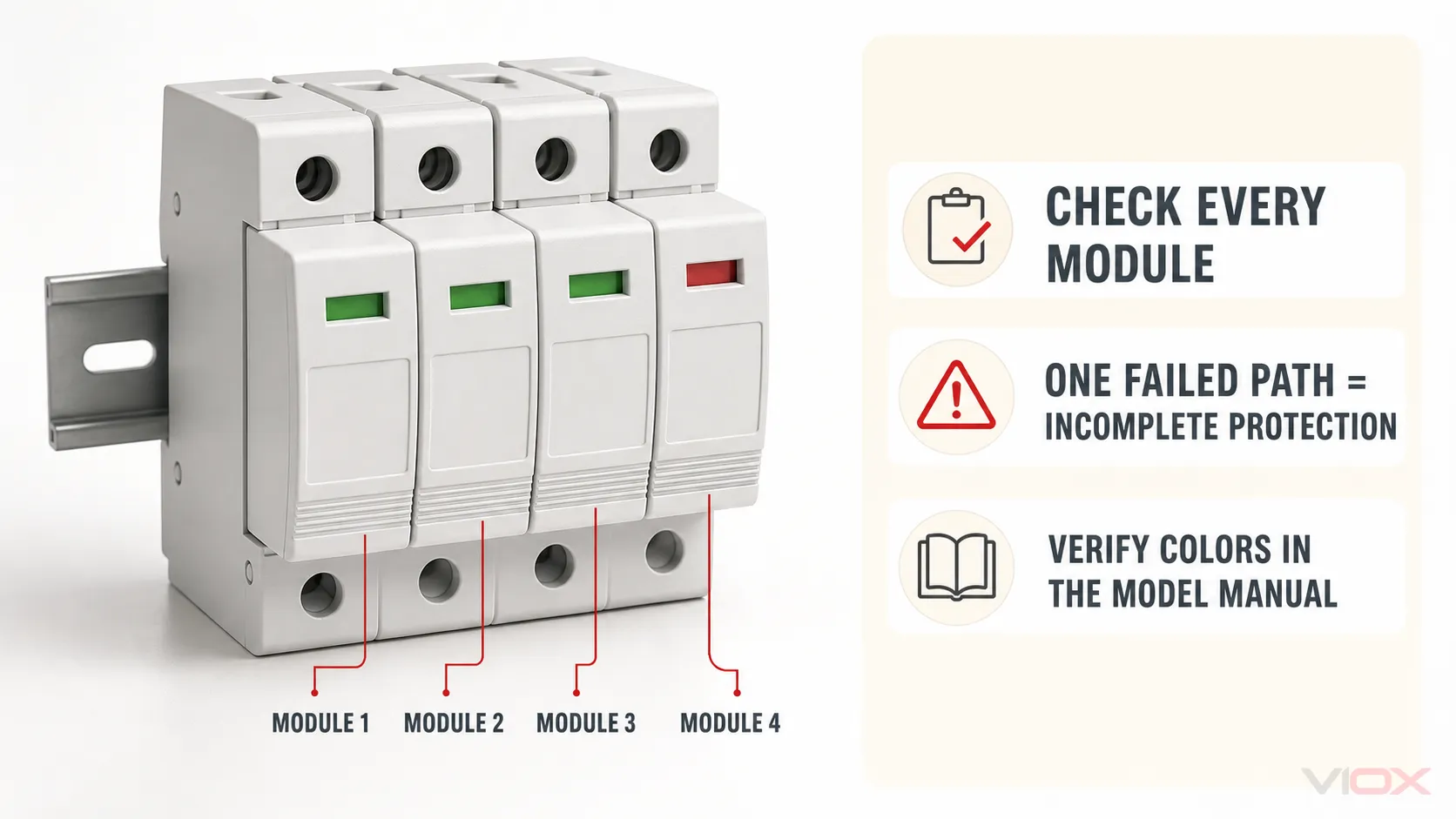

۳. هر قطب یا حالت حفاظتی مورد نیاز را بخوانید
یک SPD سهفاز ممکن است چندین پنجره محلی داشته باشد. هر وضعیت را بهصورت جداگانه ثبت کنید. اگر سه پنجره وضعیت عادی و یکی وضعیت خرابی را نشان میدهند، SPD را “در حال کارکرد کلی” توصیف نکنید. آرایش حفاظتی مورد نظر تا زمانی که مسیر آسیبدیده بازیابی نشود و مجموعه باقیمانده طبق دستورالعملهای سازنده تأیید نگردد، ناقص است.
برچسبهای روی دستگاه و مستندات توپولوژی آن تعیین میکنند که کدام فاز، نول یا حالت حفاظتی مربوط به هر ماژول است. هندسه مشابه محفظه برای استنباط مدار کافی نیست.
۴. مقایسه وضعیت محلی و از راه دور
یک کنتاکت تغییر وضعیت شناور اختیاری میتواند وضعیت کلی را به یک کنترلکننده منطقی برنامهپذیر (PLC)، سیستم مدیریت ساختمان (BMS) یا سیستم کنترل نظارتی و گردآوری داده (SCADA) ارسال کند. این کار میتواند زمان بین اعلام خرابی و واکنش تعمیر و نگهداری را کوتاه کند.
این کنتاکت بهطور خودکار قطب خراب، بزرگی موج، علت، ظرفیت باقیمانده یا صحت نصب را آشکار نمیکند. منطق کنتاکت نیز مختص هر مدل است. از نمودار ترمینال و جدول درستی دقیق استفاده کنید؛ راهنمای اختصاصی برای سیگنالینگ از راه دور SPD آن وظیفه نظارتی مجزا را پوشش میدهد.
یک نشانگر سبز چه چیزی را میتواند—و چه چیزی را نمیتواند—به شما بگوید
هنگامی که مستندات دقیق محصول، رنگ سبز را به عنوان وضعیت عادی یا OK تعریف میکند، قویترین عبارت ایمن این است:
ماژول تحت نظارت در وضعیت در دسترسِ تعریفشده توسط مدل باقی میماند.
این موضوع را به “کل سیستم حفاظت در برابر سرج کامل و بینقص است” تعمیم ندهید. یک نشانگر محلی عادی معمولاً نمیتواند موارد زیر را اثبات کند:
- اینکه ولتاژ تغذیه در ترمینالهای SPD وجود دارد؛;
- اینکه Uc انتخابشده یا حداکثر ولتاژ کارکرد مداوم برای سیستم صحیح است؛;
- اینکه هادیهای فاز، نول و ارت حفاظتی به درستی متصل شدهاند؛;
- اینکه مسیرهای ارتینگ و همبندی مؤثر هستند؛;
- اینکه فیوز پشتیبان یا کلید مدار مورد نیاز، صحیح و در دسترس است؛;
- که هادیهای اتصال کوتاه بوده و طبق الزامات مسیردهی شده باشند؛;
- که SPDهای بالادست و پاییندست با یکدیگر هماهنگ باشند؛;
- که هر مسیر رسانای قدرت، سیگنال، داده یا آنتن محافظت شده باشد؛;
- که MOV یا سایر عناصر غیرخطی، ظرفیت اصلی خود در برابر سرج را حفظ کنند؛;
- که تأسیسات در برابر هرگونه رویداد گذرا در آینده مقاوم باشد.
پنجرههای وضعیت صنعتی معمولاً اظهارنامههای وضعیتی با محدوده نظارتی تعریفشده هستند, ، نه ابزارهای آزمایشگاهی. مقدار دقیق برگه اطلاعات SPD و سوابق نصب همچنان ضروری هستند.
نشانگر قرمز معمولاً چه چیزی را نشان میدهد
هنگامی که دفترچه راهنمای دقیق، رنگ قرمز را به معنای خرابی، تعویض یا پایان عمر مفید تعریف میکند، مسیر حفاظتی مربوطه را غیرقابل استفاده در نظر بگیرید. توالی اقدامات معمول به شرح زیر است:
- مستندات را ثبت کنید. از تمام پنجرههای وضعیت عکس بگیرید، هشدارهای از راه دور را یادداشت کنید، مدل و کارتریج را شناسایی کرده و هرگونه رویداد اخیر شامل سرج، شبکه، ژنراتور، کلیدزنی یا TOV را ثبت کنید.
- روش ایمنی تایید شده را اعمال کنید. باز کردن تابلوی توزیع یا خارج کردن کارتریج میتواند کارکنان را در معرض هادیهای برقدار و خطرات قوس الکتریکی قرار دهد. پرسنل واجد شرایط باید الزامات ایزولاسیون سایت، قفلگذاری/برچسبگذاری (LOTO)، تاییدیه، تجهیزات حفاظت فردی و الزامات ایمنی الکتریکی محلی را رعایت کنند.
- محدوده تعویض را بررسی کنید. پایه، کنتاکتهای دوشاخه، ترمینالها، محفظه، کنتاکت از راه دور، حفاظت پشتیبان و تجهیزات مجاور را طبق الزامات سازنده بررسی کنید.
- در صورت خرابی زودرس، مکرر، چندقطبی یا غیرعادی از نظر فیزیکی، علت را شناسایی کنید. ولتاژ کاربردی، Uc یا MCOV، رفتار TOV، توپولوژی، سیستم ارتینگ، حالت حفاظتی، حفاظت پشتیبان و نصب را بررسی کنید.
- فقط قطعه جایگزین تأییدشده و سازگار را نصب کنید. تشابه در شکل یا رنگ، دلیلی بر سازگاری الکتریکی، مکانیکی یا سیگنالدهی نیست.
- بازیابی را تأیید کنید. پس از برقدار کردن ایمن، تمام وضعیتهای محلی، جدول درستی آلارم از راه دور، جایگیری ماژول، وضعیت دستگاه حفاظتی و سوابق نگهداری را تأیید کنید.
نباید تصور کرد که یک کارتریج پلاگین صرفاً به دلیل اینکه میتوان آن را بدون جدا کردن هادیها از پایه خارج کرد، قابلیت تعویض در حین کار (hot-swappable) را دارد.
تعویض یک کارتریج یا کل SPD؟
| وضعیت | تعویض فقط کارتریج ممکن است در شرایط زیر قابل قبول باشد که... | تعویض یا ارتقای فراتر از یک کارتریج در شرایط زیر: |
|---|---|---|
| یک ماژول پایان عمر خود را گزارش میدهد | سازنده تعویض تکی را مجاز میداند، کارتریج دقیق و تاییدشده موجود است و پایه از بازرسی عبور میکند | SPD غیرماژولار است، سازگاری نامشخص است، یا پایه و کنتاکتها آسیب دیدهاند |
| چندین ماژول پس از یک رویداد دچار خرابی میشوند | هر قطعه حفظشده از بازرسی مستند عبور میکند و سازنده اجازه جایگزینی انتخابی را میدهد | یک رویداد رایج ممکن است بر پایه، عایق، کنتاکت از راه دور، چندین حالت یا سیستم حفاظتی هماهنگشده تأثیر گذاشته باشد |
| کنتاکت از راه دور با نشانگر محلی مغایرت دارد | خطای سیگنالدهی بهطور جداگانه شناسایی و بدون ابهام در مورد وضعیت حفاظتی، اصلاح میشود | معماری پایش نمیتواند یک وضعیت عادی قابل اعتماد ایجاد کند |
| یک جایگزینی دوباره با شکست مواجه میشود | علت خرابی اول شناسایی و اصلاح شد و مجموعه حفظشده همچنان قابل قبول است | انتخاب ولتاژ، TOV، سیمکشی، محیط یا هماهنگی همچنان حلنشده باقی مانده است |
| این محصول منسوخ شده است | یک دوشاخه جایگزین مستند و مورد تایید سازنده وجود دارد | هیچ مدرک دقیقی از سازگاری موجود نیست یا پایه فعلی دیگر قابل پشتیبانی نمیباشد |
تصمیمگیریهای دقیق در مورد تخریب MOV و طول عمر مبتنی بر وضعیت، در راهنمای طول عمر SPD صنعتی قرار میگیرند. این صفحه تنها از وضعیت فعلی برای تصمیمگیری در مورد اقدام فوری استفاده میکند.
آیا میتوانید یک SPD را با مولتیمتر تست کنید؟
یک مولتیمتر معمولی نمیتواند عملکرد ضربهای باقیمانده یک SPD نصبشده را اثبات کند. یک خوانش ساده مقاومت، پیوستگی یا ولتاژ AC، شکلموجهای استاندارد شده ضربه، جریانها، سطوح حفاظتی، رفتار حرارتی، عملکرد جداکننده یا تعاملات چند حالتهای که برای مشخصهیابی دستگاه استفاده میشوند را بازتولید نمیکند.
یک مولتیمتر ممکن است از بررسیِ مورد تأیید سازنده برای یک کنتاکت کمکی ایزوله، مسیر پیوستگی، یا سایر عملکردهای مستندِ خاص پشتیبانی کند. این موضوع با اثبات اینکه SPD کامل همچنان با اظهارات اولیه عملکرد در برابر نوسان ولتاژ مطابقت دارد، متفاوت است.
برای پاسخ به یک تست اینترنتیِ کلی، یک تابلوی توزیع برقدار را پراب نزنید. نقاط تست، ایزولاسیون، دستهبندی ابزار، تجهیزات حفاظت فردی و رویه کار، همگی باید با تأسیسات مطابقت داشته باشند و توسط پرسنل واجد شرایط انجام شوند. برای محدوده محدودتر بررسیهای پیش از نصب، ببینید آنچه یک مولتیمتر میتواند و نمیتواند در یک SPD از نوع DC تأیید کند.
چراغهای محافظ برق (سرج ارستر) دوشاخهای: یک شاخه کوتاه مصرفکننده
همین تمایز “روشن در برابر محافظتشده” در مورد محافظهای برق دوشاخهای مصرفکننده نیز صدق میکند، اما نشانگرها و مسیر بار آنها با SPDهای تابلویی متفاوت است.
| نشانگر دوشاخهای | آنچه ممکن است به معنای آن باشد | قانون تفسیر صحیح |
|---|---|---|
| چراغ برق یا کلید | پریزهای این نوار ممکن است برقدار باشند | اثباتکننده این نیست که مدار حفاظت در برابر نوسان ولتاژ همچنان در دسترس است |
| چراغ Protected (حفاظتشده) یا Protection (حفاظت) | وضعیت عملکرد حفاظت در برابر نوسان ولتاژ که توسط مدل تعریف شده است | دقیقاً طبق برچسب و دفترچه راهنما عمل کنید؛ هنگامی که مستندات نشاندهنده از دست رفتن حفاظت است، آن را تعویض کنید |
| چراغ Grounded (اتصال به زمین)، Earthed (ارت) یا Wiring Fault (خطای سیمکشی) | وضعیت سیمکشی تغذیه که توسط مدل تعریف شده است | این مورد با نشانگر پایان عمر SPD یکسان نیست؛ وضعیت سیمکشی را طبق دستورالعمل ارزیابی کنید |
| بدون نشانگر حفاظتی مجزا | بدون تأییدیه وضعیت حفاظتی قابل مشاهده برای کاربر | عملکرد بار به تنهایی نمیتواند عدم قطعیت را برطرف کند |
قانون کارتریج سبز/قرمز صنعتی را برای هر چندراهی برق مصرفی اعمال نکنید. اگر اولین سؤال این است که آیا یک چندراهی اصلاً دارای حفاظت در برابر نوسان ولتاژ است یا خیر، از راهنمای چندراهی برق در مقابل محافظ نوسان ولتاژ. استفاده کنید. برای زمان تعویض و علائم هشداردهنده فیزیکی، از راهنمای طول عمر محافظ نوسان ولتاژ مصرفی.
سوالات متداول
آیا نشانگر سبز SPD ثابت میکند که SPD کار میکند؟
این تنها وضعیت تعریفشده توسط مستندات دقیق محصول را اثبات میکند. در بسیاری از محصولات ماژولار، رنگ سبز به این معنی است که ماژول تحت نظارت همچنان در دسترس است. این موضوع انتخاب صحیح ولتاژ، سیمکشی، ارتینگ، حفاظت پشتیبان، هماهنگی یا ظرفیت کامل باقیمانده برای سرج (surge) را اثبات نمیکند.
یک ماژول قرمز در یک SPD سهفاز به چه معناست؟
اگر دفترچه راهنما رنگ قرمز را به معنای خرابی یا نیاز به تعویض تعریف کرده باشد، قطب یا حالت حفاظتی مربوطه در دسترس نیست و حفاظت کامل مورد نظر دیگر تأیید نمیشود. وضعیت هر ماژول را ثبت کنید و از دستورالعملهای تعویض و بازرسی سازنده پیروی کنید.
آیا تجهیزات حفاظتشده میتوانند هنگام خرابی یک SPD به کار خود ادامه دهند؟
بله. یک SPD تابلویی معمولاً به صورت موازی با بار متصل میشود. یک جداکننده داخلی میتواند المان حفاظتی معیوب را خارج کند، در حالی که مدار توزیع و تجهیزات حفاظتشده همچنان برقدار باقی میمانند.
آیا کارتریج قرمز SPD قابل ریست شدن است؟
معمولاً وضعیت پایان عمر تعریفشده برای مدل که با عملکرد جداکننده داخلی همراه است، نیازمند تعویض است، نه ریست کردن. دستورالعملهای دقیق محصول را تأیید کنید و هرگز یک ماژول حفاظتی پلمپشده یا جداکننده آن را بایپس نکنید.
آیا هنگام قرمز شدن یکی از کارتریجهای SPD، باید تمام کارتریجها تعویض شوند؟
خیر، به صورت خودکار نیست. تعویض انتخابی به طراحی مجموعه، رویداد، وضعیت پایه، حالتهای حفاظتی، سازگاری دقیق کارتریج و دستورالعملهای سازنده بستگی دارد. خرابی چندقطبی، آسیب فیزیکی، خرابی مکرر یا عدم اطمینان ممکن است نیاز به تعویض در مقیاس وسیعتری داشته باشد.
آیا یک مولتیمتر معمولی میتواند سالم بودن یک SPD را تأیید کند؟
خیر. مولتیمتر نمیتواند عملکرد ضربهای استاندارد را بازسازی کند یا ظرفیت باقیمانده کامل SPD را اندازهگیری نماید. از وضعیت مستند و عیبیابی مدل استفاده کنید و شرایط نامشخص یا بحرانی را به سطوح بالاتر ارجاع دهید.
اگر نشانگر پس از یک نوسان شدید همچنان سبز باقی بماند، چه باید کرد؟
دستورالعملهای پس از رویداد سازنده، وضعیت فیزیکی، سوابق رویداد، هشدارهای از راه دور و اهمیت تجهیز را بررسی کنید. وضعیت دوتایی سبز ممکن است فقط نشاندهنده این باشد که جداکننده تحت نظارت عمل نکرده است؛ این وضعیت نشان نمیدهد که چه مقدار از ظرفیت نوسانگیری باقی مانده است.
قاعده تصمیم نهایی
صرفاً به دلیل اینکه تابلو یا بار برق دارد، یک SPD صنعتی را “روشن” تلقی نکنید. چهار وضعیت را به صورت جداگانه تعیین کنید:
- آیا سیستم تحت یک روش تأییدیه تأییدشده، برقدار است؟
- آیا هر ماژول SPD مورد نیاز، وضعیت موجود تعریفشده توسط مدل را گزارش میدهد؟
- آیا تمام قطبها یا حالتهای حفاظتی مورد نظر در دسترس هستند و وضعیتهای محلی و از راه دور با هم مطابقت دارند؟
- آیا شواهد نصب، صحت کاربرد، سیمکشی، ارت حفاظتی، حفاظت پشتیبان و وضعیت دستگاه را تأیید میکنند؟
انتخاب کنید ادامه پایش تنها زمانی که وضعیت مستندشده عادی باشد و هیچگونه آسیب، دستورالعمل مربوط به رویداد مهم یا نگرانی کاربردی نیاز به اقدام نداشته باشد. انتخاب کنید تأیید یا بررسی زمانی که وضعیت مبهم است، سیگنالهای محلی و از راه دور با هم تضاد دارند یا خرابی تکرار میشود. انتخاب کنید تعویض ماژول مشخصشده تنها زمانی که سازنده اجازه میدهد و پایه (بیس) قابل قبول باشد. انتخاب کنید مجموعه کامل را تعویض یا ارتقا دهید هنگامی که آسیب، عدم قطعیت در چند قطعه، ناسازگاری یا تنش حلنشده در سیستم وجود دارد.
برای ارزیابی در سطح مدل، بررسی کنید خانواده محصولات SPD شرکت VIOX و تعریف دقیق وضعیت، نمودار کنتاکت از راه دور، نگاشت جایگزینی تأییدشده، دستورالعملهای حفاظت پشتیبان و مدارک گواهینامه برای سیستم و بازار مورد نظر را درخواست کنید.
منابع فنی بررسیشده
- IEC 61643-01:2024 — برقگیرهای فشار ضعیف، بخش ۰۱: الزامات عمومی و روشهای آزمون
- IEC 61643-11:2025 — SPDهای متصل به سیستمهای قدرت ولتاژ پایین AC: الزامات و روشهای آزمون
- Phoenix Contact — نمونه SPD نوع 2 با پلاگهای قابل تعویض، نشانگر وضعیت محلی سبز/قرمز و سیگنالدهی از راه دور
- Phoenix Contact — محدوده محصولات حفاظت در برابر نوسان ولتاژ نوع 2 با پایش حرارتی و نشانگرهای وضعیت نوری
این مقاله به تفسیر وضعیت و محدودیتهای عیبیابی میپردازد. دستورالعملهای مربوط به SPD دقیق و قوانین ایمنی الکتریکی قابل اجرا برای نصب را دنبال کنید. کار در داخل تجهیزات توزیع باید تنها توسط پرسنل واجد شرایط و تحت یک دستورالعمل ایمنی کار تأییدشده انجام شود.
