Dálkový kontakt SPD je normálně stavový výstup, nikoliv snímač přepětí a nikoliv napájený komunikační port. Může informovat programovatelný logický automat (PLC), systém řízení budov (BMS), systém pro dohledové řízení a sběr dat (SCADA) nebo místní alarm, že SPD přešlo do stavu definovaného modelem.
Před propojením COM s NO nebo NC si v technické dokumentaci k SPD a řídicímu systému ověřte pět věcí: schéma svorek, stavy kontaktů v klidovém a poruchovém stavu, spínací schopnost kontaktů, obvod digitálního vstupu a případnou požadovanou izolaci. Neodvozujte “klidový” nebo “poruchový” stav pouze z označení NO a NC.
Bezpečnostní hranice: Odpojte nekryté elektrické části od napětí, aplikujte postup uzamčení/označení (lockout/tagout) na pracovišti a ověřte stav bez napětí vhodným zkušebním zařízením. Na zařízeních, kde přetrvávají elektrická rizika, smí pracovat nebo je testovat pouze kvalifikované osoby. Kontakt pro dálkovou signalizaci stavu nebo zelený indikátor není důkazem, že je rozváděč bez napětí.
Co hlásí dálková signalizace SPD
Mnoho napájecích SPD využívá mechanicky nebo elektricky ovládaný přepínací kontakt se třemi svorkami:
- COM: společný pohyblivý kontakt;
- NE: kontaktní dráha označená jako normálně otevřený;
- NC: kontaktní dráha označená jako normálně zavřený.
Kontakt je často popisován jako suchý, bezpotenciálový, bezpotenciálový, nebo Form C. “Suchý” znamená, že kontakt sám o sobě nedodává napětí pro PLC nebo alarm. Přijímací systém musí poskytnout kompatibilní snímací obvod, nebo musí být přidáno vložené relé.
Skutečný význam kontaktu závisí na konstrukci výrobku. Může změnit stav, když zareaguje vnitřní odpojovač, když chybí vyjímatelný modul, když monitorovaná ochranná dráha již není k dispozici, nebo – u některých napájených monitorovacích konstrukcí – když dojde ke ztrátě řídicího napájení. Přesný návod k výrobku definuje spouštěcí podmínku a stav kontaktu.
| Dálkový kontakt obvykle podporuje | Nedokazuje |
|---|---|
| Binární indikaci stavu „v pořádku“ / „vyžaduje servis“ definovanou výrobcem | Jak velký byl poslední ráz |
| Alarmový vstup pro PLC, BMS, systém SCADA, signalizační zařízení nebo monitorovací relé | Kolik rázové kapacity zbývá |
| Vzdálený přehled v případech, kdy nelze pravidelně kontrolovat místní stavové okénko | Že je SPD správně zvolen nebo nainstalován |
| Podnět k údržbě pro identifikované umístění SPD | Která elektrická událost způsobila změnu stavu |
| Monitorovaný obvod, pokud je pro něj navržena kompletní smyčka a vstupní logika | Že je rozváděč bez napětí nebo bezpečný k otevření |
Pro interpretaci místního okénka a hranice výměny použijte specializovanou příručku k Indikátory stavu SPD a samostatného příručky o životnosti SPD a stárnutí MOV.
Pro širší roli ochrany, místa instalace a typy SPD začněte s co je to přepěťová ochrana; tato stránka je omezena na pomocné stavové rozhraní.
Před zapojením ověřte rozhraní
Nezačínejte s obecným online schématem. Začněte s dokumenty pro přesný sufix SPD a přesný vstupní modul.
| Ověřte | Co hledat | Pokud chybí nebo není jasné, zastavte |
|---|---|---|
| Model a varianta SPD | Úplný kód modelu prokazující, že je osazena varianta s dálkovým kontaktem | Základní model existuje, ale instalovaný sufix nebo varianta kontaktu nelze potvrdit |
| Schéma svorek | Umístění COM, NO a NC; referenční stav použitý ve výkresu | Označení svorek je nečitelné nebo návod neodpovídá zařízení |
| Pravdivostní tabulka stavů | Cesty spojitosti pro stavy bez závady, se závadou, při vyjmutém modulu a při ztrátě napájení, je-li to relevantní | Konstrukce spoléhá pouze na předpokládaný “normální” stav |
| Hodnocení kontaktu | Povolené AC/DC napětí, proud, typ zátěže a průřez vodiče | Zamýšlený snímací nebo poplachový obvod překračuje jakýkoli publikovaný limit |
| Vstup PLC/BMS | Vstupní napětí, proud, chování zdroje/spotřebiče (source/sink), uspořádání společného vodiče a prahové hodnoty ON/OFF | Externí napájení a společný vstupní vodič nelze spolehlivě sladit |
| Izolace a ochrana | Zda je vyžadováno vložené relé, jištěné napájení řídicích obvodů, přepěťová ochrana nebo oddělení | Dvě soustavy by byly propojeny prostřednictvím nedokumentovaného společného nebo cizího potenciálu |
Hlavní jmenovité hodnoty SPD—jako Uc, Up, In, Imax nebo Iimp—nedefinují pomocný kontakt. S kontaktem zacházejte jako se samostatným rozhraním řídicího obvodu. Tento průvodce technickým listem SPD vysvětluje hlavní jmenovité hodnoty ochrany; schéma dálkového kontaktu a spínací údaje stále vyžadují vlastní ověření.

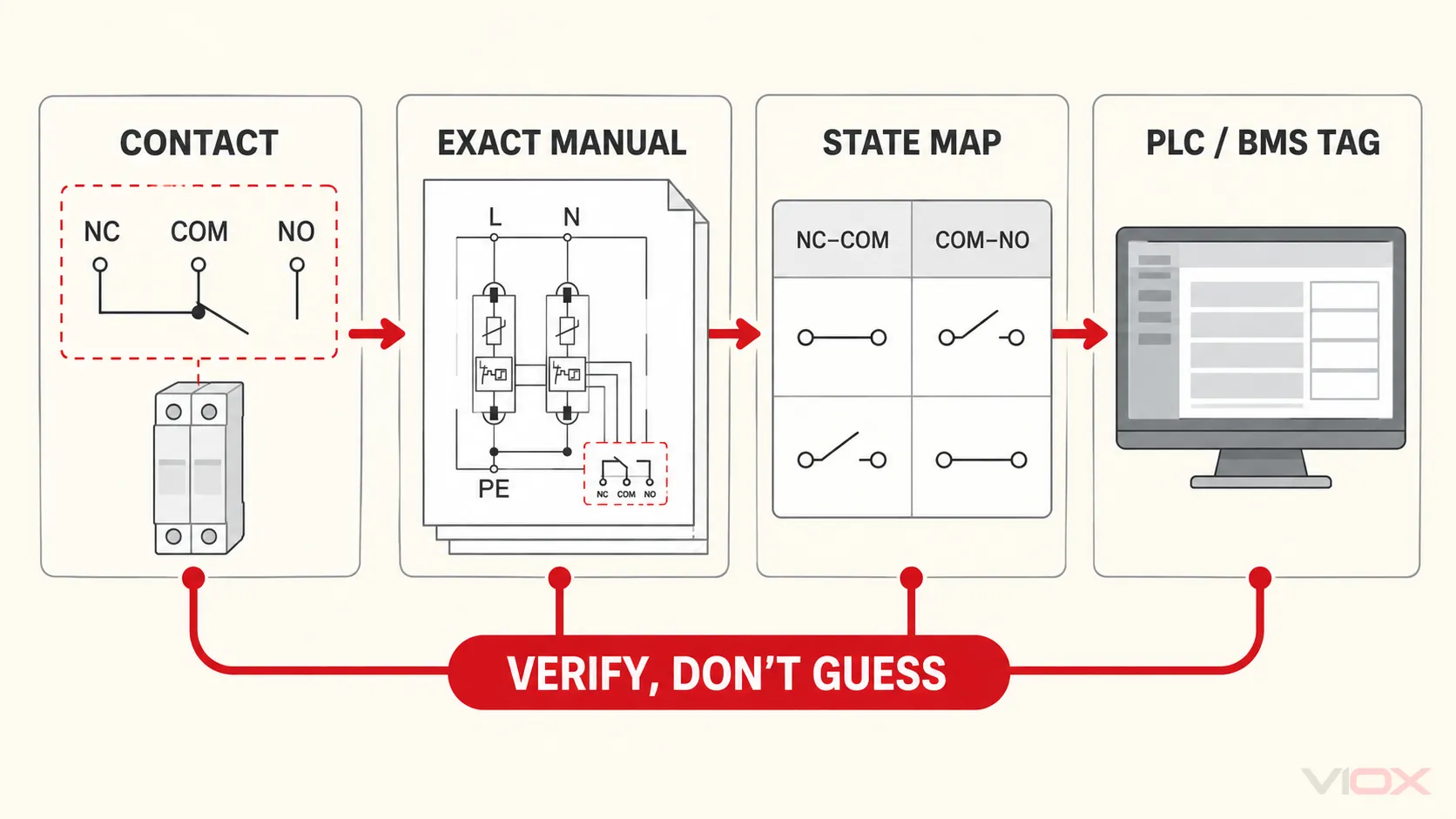

Vytvořte pravdivostní tabulku NO/NC/COM specifickou pro daný model
NO a NC popisují polohy kontaktů, ale samy o sobě neříkají programátorovi řídicího systému, který stav znamená “SPD v pořádku”. Výsledek určuje vnitřní akční člen, uspořádání výměnné vložky a referenční podmínky použité výrobcem.
Před přiřazením tagu PLC zkopírujte ověřené stavy do projektové pravdivostní tabulky:
| Fyzický stav | Kontinuita COM–NO | Kontinuita COM–NC | Vstup PLC | Význam HMI | Důkaz |
|---|---|---|---|---|---|
| SPD v pořádku, všechny moduly nainstalovány | Z přesného manuálu/testu | Z přesného manuálu/testu | Záznam během uvádění do provozu | SPD V POŘÁDKU |
Schéma modelu + záznam o zkoušce |
| Servisní/poruchový stav definovaný výrobcem | Z přesného manuálu/testu | Z přesného manuálu/testu | Záznam během uvádění do provozu | VYŽADOVÁN SERVIS SPD |
Schválená simulační metoda |
| Vyjímatelný modul chybí, je-li monitorován | Ověřte | Ověřte | Ověřte | CHYBÍ MODUL SPD nebo kombinovaný alarm |
Uživatelská příručka modelu |
| Řídicí napájení chybí, je-li relevantní | Ověřte | Ověřte | Ověřte | MONITOROVÁNÍ SPD NENÍ K DISPOZICI nebo kombinovaný alarm |
Architektura monitorování SPD |
| Přerušený provozní vodič | Přerušená cesta na dotčeném vstupu | Přerušená cesta na dotčeném vstupu | Závisí na návrhu smyčky | PORUCHA OBVODU nebo kombinovaný alarm |
Test smyčky |
Pokud zařízení poskytuje pouze jeden binární kontakt, PLC nemusí být schopno rozlišit poruchu SPD od chybějícího modulu, ztráty napájení monitoringu nebo přerušeného vodiče v terénu. Použijte text alarmu, který odpovídá tomu, co obvod skutečně prokazuje. STAV SPD NENÍ V POŘÁDKU—PROVEĎTE KONTROLU je často obhajitelnější než vysoce specifická diagnostika, kterou kontakt nedokáže zajistit.
Zvolte logiku NO nebo NC podle chování při poruše
Správná volba je ta, která po zvážení stavu SPD i poruch v obvodech v terénu vyvolá požadované chování systému.
| Strategie monitorování | Zamýšlené chování | Výhoda | Omezení |
|---|---|---|---|
| Alarm při změně pomocí normálně otevřené cesty | Vstup se změní, když stav alarmu definovaný modelem uzavře zvolenou cestu | Jednoduchá signalizace událostí a nízká aktivita obvodu v ustáleném stavu | Přerušený vodič může vypadat stejně jako normálně otevřený stav |
| Monitorovaná smyčka využívající normálně zavřenou cestu | Kontinuálně uzavřená smyčka se rozpojí při stavu alarmu definovaném modelem | Může také odhalit přerušený vodič nebo uvolněnou svorku | Ztráta vstupního napájení nebo jiná porucha smyčky může vyvolat stejný alarm |
| Monitorování přepínání se dvěma vstupy | PLC sleduje jak normálně otevřené (NO), tak normálně zavřené (NC) cesty | Dokáže detekovat některé nepřípustné stavy nebo poruchy zapojení | Využívá více I/O a stále závisí na přesném mechanismu kontaktu |
| Rozhraní s vloženým relé | Kontakt SPD spíná kompatibilní reléový obvod; kontakty relé napájejí řídicí systém | Odděluje nekompatibilní napětí, společné body (COM) nebo zátěže | Přidává cívku, kontakt, ochranu a bod selhání, který musí být také testován |
Dohlížená NC smyčka je často užitečná tam, kde ztráta obvodu v terénu nesmí zůstat nepovšimnuta. Není automaticky “bezpečnější”, pokud nejsou logika PLC, monitorování napájecího zdroje, zpoždění alarmu, reakce na údržbu a zkouška funkčnosti navrženy s ohledem na ni.

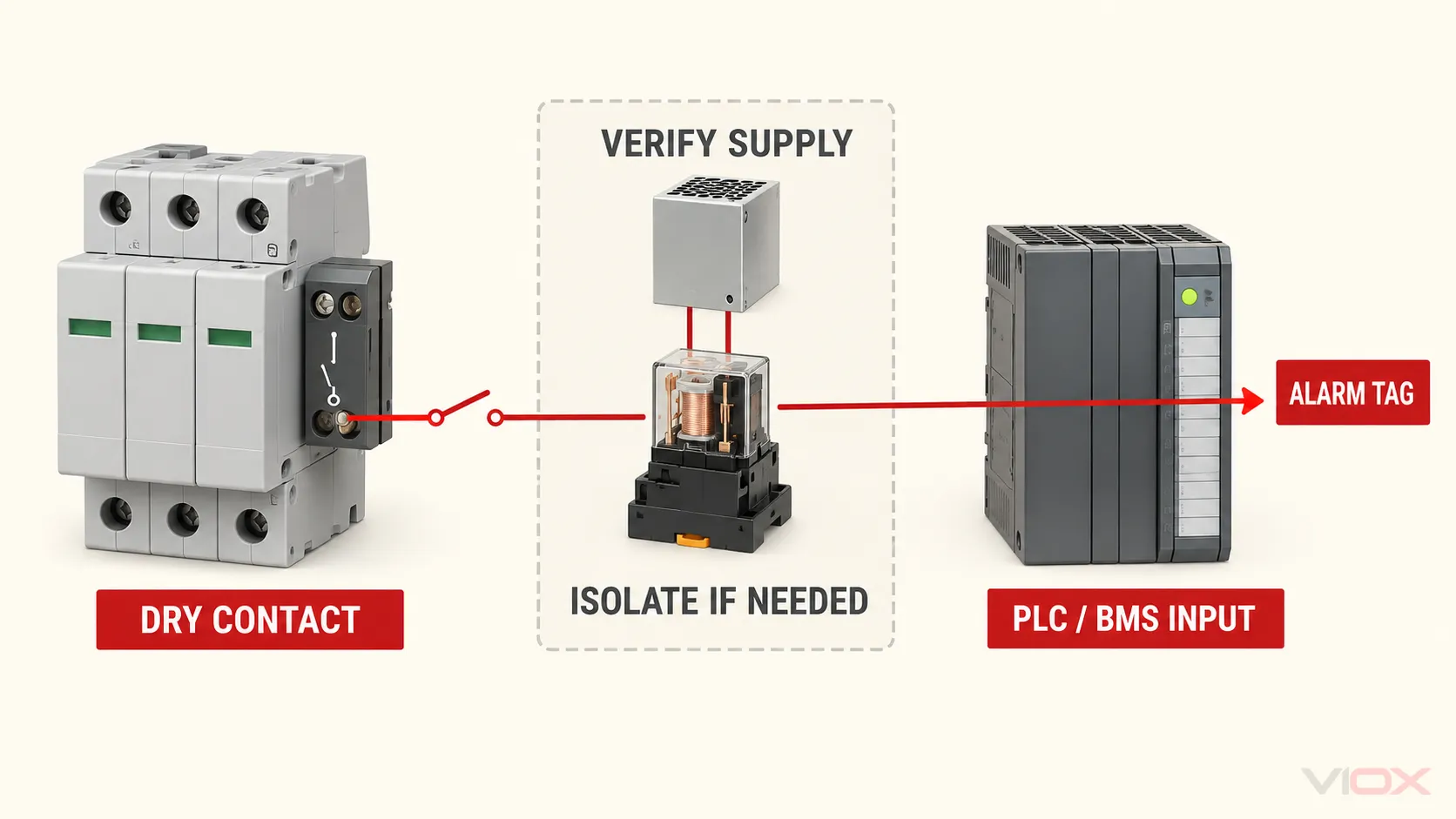

Zkontrolujte vstupní obvod PLC nebo BMS
Bezpotenciálový kontakt funguje jako spínač v jiném obvodu. Nevytváří vstupní napětí. Před provedením připojení odpovězte na tyto otázky:
- Odkud pochází snímací napětí? Některé vstupní moduly poskytují smáčecí napětí; jiné vyžadují externí řídicí napájení.
- Co uzavírá zpětnou cestu? Potvrďte společný vstup (COM) a zda modul používá logiku sourcing nebo sinking.
- Jaký proud bude kontakt spínat a rozpínat? Použijte skutečné ustálené a nárazové chování vstupu, nejen jeho jmenovité řídicí napětí.
- Je systémům dovoleno sdílet společný vodič? Nespojujte různé napájecí zdroje rozváděčů, uzemněné reference ani potenciály vzdálených pracovišť bez schváleného projektu.
- Má kontakt SPD požadované jmenovité hodnoty pro spínání a izolaci? Označení “suchý” není povolením k použití jakéhokoli napětí.
- Mohlo by indukované rušení způsobit falešný poplach? Veďte a chraňte řídicí kabeláž v souladu s požadavky projektu na rozváděč, kabely, elektromagnetickou kompatibilitu a požadavky výrobce.
Použijte vložené relé nebo vhodně izolovaný vstup v případě, že jmenovité hodnoty kontaktu neodpovídají vstupnímu obvodu, systémy používají nekompatibilní reference, je nutné spínat větší zátěž signalizace nebo projekt vyžaduje izolační bariéru, kterou dokumentace k SPD nestanovuje.
Tato kabeláž pro vzdálený stav není totéž co přepěťová ochrana pro vodiče RS-485, Ethernet, senzory nebo telekomunikační vedení. Tato vedení vyžadují vlastní posouzení specifické pro dané rozhraní; viz průvodce výběrem přepěťových ochran pro signálová vedení.
Postup připojení a uvedení do provozu
Níže uvedená sekvence je ověřovací pracovní postup, nikoliv náhrada za přesné pokyny pro SPD, PLC, BMS, rozváděč a pracoviště.
1. Zafixujte vstupní parametry návrhu
Zaznamenejte model instalovaného SPD a příponu dálkového kontaktu, cílový vstupní modul, řídicí napětí, společný vstup (COM), název štítku, text alarmu, specifikaci vodičů, čísla svorek a schválenou metodu zkoušení.
2. Odpojte napájení a proveďte ověření
Dodržujte příslušný postup bezpečné práce. Identifikujte každý zdroj – včetně řídicího napájení a možného zpětného napájení – poté jej izolujte, zajistěte/označte (lock/tag) a ověřte stav vhodným zkušebním zařízením. Nepoužívejte indikátor SPD ani dálkový vstup jako zkoušečku napětí.
3. Identifikujte svorky podle přesného schématu
Porovnejte fyzické označení COM, NO a NC s dokumentací k modelu. Pokud se instalované uspořádání svorek, přípona nebo schéma liší, zastavte práci a před zapojením nesoulad vyřešte.
4. Dokončete řídicí obvod
Připojte pouze zvolenou cestu kontaktu a kompatibilní vstupní/snímací obvod zobrazený na schváleném výkresu projektu. Dodržte požadavky na vodiče, zakončení, oddělení a krytí produktu. Označte oba konce štítkem zařízení a referencí vstupu.
Pro hlavní napájecí připojení, vedení kabelů a záložní ochranu použijte samostatný průvodce zapojením SPD; tento článek se zabývá pouze pomocným stavovým obvodem.
5. Proveďte kontroly kontaktů ve stavu bez napětí
Se vzdáleným obvodem izolovaným od externího napětí použijte vhodný test spojitosti nebo odporu pouze tam, kde to výrobce povoluje. Porovnejte COM–NO a COM–NC s dokumentovaným referenčním stavem. Výsledek, který neodpovídá manuálu, je podmínkou pro zastavení, nikoliv něco, co lze později v softwaru bez vyšetření invertovat.
6. Obnovte napájení podle schváleného postupu
Odstraňte dočasná zkušební připojení, zavřete kryty a zábrany, vykliďte prostor od personálu a obnovte napájení podle místního postupu. Potvrďte, že místní indikace a vzdálený vstup souhlasí s očekávaným bezchybným stavem. Shoda dokazuje cestu indikace v daném okamžiku; neověřuje výběr SPD ani výkon při přepětí.
7. Bezpečně simulujte provozní stav
Používejte pouze testovací funkci nebo simulační metodu schválenou výrobcem. Nevytvářejte elektrickou poruchu, neodkrývejte živé části ani nevyjímejte zásuvný modul pod napětím, pokud to přesné pokyny a kvalifikovaný pracovní postup výslovně nepovolují. Pokud produkt neposkytuje žádnou bezpečnou metodu pro změnu stavu, zdokumentujte tu část cesty alarmu, kterou bylo a nebylo možné ověřit.
8. Ověřte kompletní řetězec alarmu
Potvrďte přechod vstupu, značku PLC/BMS, text na HMI, prioritu alarmu, časové razítko, chování při potvrzení a oznámení o údržbě. Poté obnovte SPD a monitorovací obvod do zdokumentovaného bezchybného stavu a ověřte, zda se alarm správně vymaže.
Záznam o přejímce při uvádění do provozu
Alarm je udržovatelný pouze tehdy, pokud jiný technik dokáže identifikovat, co bylo testováno, a výsledek zopakovat.
| Pole záznamu | Povinný údaj |
|---|---|
| Identifikace SPD | Výrobce, úplný model/přípona, rozvaděč, obvod a označení zařízení |
| Důkaz o kontaktu | Revize manuálu/výkresu a reference svorky |
| Ověřená pravdivostní tabulka | Cesty kontinuity v bezporuchovém a simulovaném provozním stavu |
| Řídicí rozhraní | Vstupní modul, kanál, napájení, uspořádání COM a vložené zařízení, je-li použito |
| Softwarové mapování | Tag PLC/BMS, normální stav, stav alarmu, zpoždění a text HMI |
| Výsledek zkoušky | Místní indikace, přechod vstupu, alarm HMI, oznámení a obnovení |
| Omezení | Podmínky, které nejsou simulovány nebo které kontakt nedokáže rozlišit |
| Schválení | Datum zkoušky, kvalifikovaná osoba a revize výkresu/skutečného provedení |
Pokud několik SPD sdílí jednu sériovou smyčku alarmu, zaznamenejte, že smyčka indikuje skupinový alarm, nikoli konkrétní vadnou jednotku. Individuální vstupy zlepšují lokalizaci poruch, ale spotřebovávají více I/O a kabeláže. Rozhodujte se záměrně; nedovolte, aby výsledná topologie vznikla náhodně během instalace.
Odstraňování závad nesprávného dálkového alarmu
| Příznak | Pravděpodobný problém | Bezpečnostní kontrola | Akce |
|---|---|---|---|
| HMI zobrazuje alarm, zatímco místní okno se jeví jako v pořádku | Invertovaná logika, chybná cesta kontaktu, přerušená hlídaná smyčka nebo jiný stav definovaný modelem | Porovnejte logiku živého tagu se schválenou pravdivostní tabulkou; kontrolu provádějte pouze v souladu s postupem pro bezpečnou práci | Opravte zdokumentovaný nesoulad; neskrývejte jej pouze změnou textu alarmu |
| Místní indikátor zobrazuje provoz/poruchu, ale neobjeví se žádný vzdálený alarm | Chybějící možnost kontaktu, nesprávné svorky, přerušený přívod/zpětné vedení, selhání vstupu nebo neúplné mapování alarmů | Otestujte každý segment obvodu bez napětí a použijte schválenou simulaci stavu kontaktů | Opravte vadný segment a opakujte test celého řetězce |
| Alarm se mění přerušovaně | Uvolněné zakončení, poškozený kabel, nestabilní napájení, vazba rušení nebo mezní vstupní práh | Zkontrolujte zakončení a sledujte trend vstupu/napájení pomocí schválených metod | Odstraňte fyzický problém nebo problém rozhraní; vyhněte se jeho maskování dlouhým softwarovým zpožděním |
| Alarm neindikuje, který modul selhal | Kontakt poskytuje pouze jeden společný stavový výstup | Zkontrolujte architekturu produktu a bezpečně prohlédněte označený SPD | Příště použijte přesné sdružené znění alarmu nebo specifikujte podrobnější monitorování |
| Alarm přetrvává i po výměně | Modul není plně usazen, kontaktní mechanismus není resetován, nesprávná výměna, blokovaná logika PLC nebo přetrvává jiná závada | Porovnejte místní stav, spojitost kontaktu a stav softwarového blokování s návody | Před prohlášením ochrany za obnovenou vyřešte přetrvávající stav |
Dálková signalizace urychluje informovanost; neprovádí diagnostiku příčiny. Pokud se místní stav změnil, postupujte podle pokynů pro kontrolu a výměnu produktu, místo abyste předpokládali, že poslední přepětí zničilo SPD.
VIOX VSP1-C40/2(S): Příklad omezených dat
Stránka produktu VIOX VSP1-C40/2(S) uvádí dálkové kontakty jako volitelnou funkci a zveřejňuje schéma zapojení NC/COM/NO. Zveřejněné údaje o dálkových kontaktech jsou:
| Položka | Zveřejněná hodnota VSP1-C40/2(S) |
|---|---|
| Možnost dálkového kontaktu | Volitelně |
| Spínací schopnost AC | 250 V / 0.5 A |
| Spínací schopnost DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Maximální průřez vodiče dálkového kontaktu | 16 AWG solid / 1.5 mm² solid |
Tyto hodnoty platí pro uvedenou stránku modelu; nejsou jmenovitými hodnotami pro celou řadu VIOX a nenahrazují ověření objednaného sufixu, typu zátěže, vstupu řídicího systému, schématu svorek, aktuálního technického listu nebo dokumentace k cenové nabídce. Rovněž ukazují, proč limity kontaktů pro AC a DC nesmí být považovány za zaměnitelné.
Při porovnávání jiného modelu si vyžádejte přesný výkres dálkového kontaktu a spínací data. Tento produktovou řadu VIOX SPD poskytuje výchozí bod na úrovni řady, zatímco dokumentace k modelu určuje finální rozhraní.
Kontrolní seznam specifikací dálkové signalizace
Před vydáním výkresu rozváděče nebo žádosti o cenovou nabídku potvrďte:
- přesný model SPD a sufix volby dálkového kontaktu;
- typ kontaktu a výrobcem definované stavy v pořádku/porucha;
- spínací schopnost AC a DC pro zamýšlený obvod;
- vstupní napětí, proud, společné uspořádání a prahové hodnoty ZAP/VYP;
- potřeba vloženého relé nebo izolovaného vstupu;
- chování při vyjmutí modulu, ztrátě napájení a přerušení polního vodiče;
- individuální versus skupinová topologie alarmů;
- požadavky na svorky a vodiče;
- označení zařízení, označení PLC/BMS a jednoznačný text alarmu;
- výrobcem schválená simulační metoda a záznam o přejímce;
- postup bezpečného odpojení, zkoušení a obnovení provozu.
Pro podporu specifickou pro daný model zašlete model SPD, napětí soustavy, podrobnosti o dálkovém vstupu a požadované chování alarmu na adresu [email protected]. VIOX může potvrdit dostupnou produktovou dokumentaci a možnosti dálkového kontaktu pro navrhovanou konfiguraci.
Normy a bezpečnostní hranice
IEC 61643-01:2024 stanovuje obecné požadavky a zkušební metody pro nízkonapěťové SPD, zatímco IEC 61643-11:2025 se zabývá SPD připojenými k nízkonapěťovým střídavým (AC) napájecím soustavám. Jejich rozsah by neměl být vykládán jako tvrzení, že každé vyhovující SPD obsahuje dálkovou signalizaci nebo využívá jeden univerzální stav kontaktu.
IEC 60947-5-1 pokrývá přístroje řídicích obvodů a spínací prvky používané pro funkce včetně signalizace a blokování. Tento rozsah je užitečný při posuzování řídicího rozhraní, ale není důkazem, že konkrétní pomocný kontakt SPD je certifikován, pokud to neuvádí produktová dokumentace.
Pro pracovní postupy ve Spojených státech, OSHA 29 CFR 1910.333 vyžaduje pracovní postupy související s bezpečností v blízkosti elektrických rizik a ověření stavu bez napětí kvalifikovanou osobou. Místní předpisy, projektové specifikace, pokyny výrobce a příslušný orgán státní správy mají nad instalací stále kontrolu.
