Výrobce hřebenových přípojnic pro jističe (MCB)
Hřebenové přípojnice pro jističe (MCB) pro rychlejší a přehlednější zapojení rozvaděčů.
Společnost VIOX vyrábí kolíkové a vidlicové hřebenové přípojnice pro nízkonapěťové rozvaděče, včetně konfigurací 1P, 2P, 3P, 4P, 1P+N a 3P+N. Před objednáním porovnejte typy přípojnic, fázová uspořádání, možnosti velikostí, výběr konektorů a požadavky na cenovou nabídku.
1P-4P
Kolíkové/Vidlicové
OEM
Navrženo pro výrobce rozvaděčů a distributory elektroinstalačního materiálu.
Zaměřte poptávku (RFQ) na typ svorky jističe, uspořádání fází, průřez, délku, jmenovitý proud a požadavky na balení.
- Zapojení rozvaděčů pro MCB, RCBO a RCCB.
- Možnosti kolíkového typu, vidlicového typu a konektorů C45.
- Standardní nebo zakázková výroba po potvrzení výkresu.
Výrobce hřebenových přípojnic pro jističe (MCB)
Dodávky přípojnic a svorek pro montáž rozvaděčů jističů.
Společnost VIOX dodává hřebenové přípojnice pro MCB, zakázkové měděné přípojnice, přípojnice pro montáž panelů, konektory C45 a TB a mosazné svorky pro nízkonapěťové rozvaděče. Vyberte si standardní modely pro běžné řady jističů nebo zašlete svůj výkres pro specifikaci délky, uspořádání pólů, materiálu vodiče, izolace a požadavků na balení.
Řady jističů.
Vlastní výkresy
Přípojnice přizpůsobené podle rozteče zubů, délky, rozmístění otvorů a průřezu vodiče.
Konektory
Dokumentace
⎯⎯ Produktová řada
Typy hřebenových přípojnic pro jističe (MCB) pro běžná uspořádání rozvodných desek.
Společnost VIOX vyrábí kolíkové a vidlicové hřebenové přípojnice pro nízkonapěťové rozvaděče, včetně konfigurací 1P, 2P, 3P, 4P, 1P+N a 3P+N. Před objednáním porovnejte typy přípojnic, fázová uspořádání, možnosti velikostí, výběr konektorů a požadavky na cenovou nabídku.
Kolíkový typ
Přímá kolíková propojovací lišta pro kompatibilní svorky jističů. Vhodná pro přehledné řadové zapojení, kde konstrukce svorky jističe umožňuje zasunutí kolíku.
Vidlicový typ
Vidličková propojovací lišta ve tvaru U pro konstrukce svorek jističů vyžadující vidličkové připojení. Často volena v případech, kdy návrh rozvaděče vyžaduje snadné připojení kolem šroubů svorek.
Zakázková výroba
Zakázková propojovací lišta
Výroba zakázkových propojovacích lišt na základě výkresu, vzorku nebo rozvržení rozvaděče. Klíčové detaily zahrnují materiál vodiče, pozici otvorů, tvar ohybu, povrchovou úpravu, izolační pokrytí a způsob balení.
Uspořádání nulového vodiče
Mosazný terminál
Konektor
Sestava rozváděče
Přípojnicové systémy pro nízkonapěťové rozváděče, ovládací skříně a OEM elektrické panely. Navrženo s ohledem na konkrétní řadu jističů, přívod napájení a uspořádání skříně.
Tabulka velikostí hřebenových přípojnic pro MCB
Rozměry hřebenových přípojnic a katalogové parametry.
| Modelová řada | Fáze | Průřezy | Možnosti délky (mm) | Maximální proud |
|---|---|---|---|---|
| S-1L | 1-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| S-2L | 2-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| S-3L | 3-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| S-4L | 4-fázový | 8-16 mm² | 210, 1016 | 50-80A |
| S-3L+N | 3P+N | 8-16 mm² | 210, 1000 | 50-80A |
| P-1L | 1-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| P-2L | 2-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| P-3L | 3-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| P-4L | 4-fázový | 8-16 mm² | 210, 1016 | 50-80A |
| P-1+N | 1P+N | 8-16 mm² | 210, 1000 | 50-80A |
| P-1+N-LE | 1P+N-LE | 8-16 mm² | 210, 1000 | 50-80A |
| C-1L | 1-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| C-2L | 2-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| C-3L | 3-fázový | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| C-4L | 4-fázový | 8-16 mm² | 210, 1016 | 50-80A |
| Modelová řada | Fáze | Typ konektoru | Průřezy | Možnosti délky (mm) | Maximální proud |
|---|---|---|---|---|---|
| F-1L | 1-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| F-2L | 2-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| F-3L | 3-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| F-3L (M5) | 3-fázový | Vidlice (M5) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| F-4L | 4-fázový | Vidlice (M6) | 8-16 mm² | 210, 1016 | 50-80A |
| G-1L | 1-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| G-2L | 2-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| G-3L | 3-fázový | Vidlice (M6) | 8-16 mm² | 210, 1000, 1016 | 50-80A |
| G-4L | 4-fázový | Vidlice (M6) | 8-16 mm² | 210, 1016 | 50-80A |
| G-3L+N | 3P+N | Vidlice (M6) | 8-16 mm² | 210, 1000 | 50-80A |
⎯⎯ Technické specifikace
Technické specifikace pro schválení propojovacích lišt
| Parametr | Co to znamená | Metoda potvrzení VIOX | Proč se kupující ptají |
|---|---|---|---|
| Jmenovitý proud, In | Jmenovitý trvalý proud pro zvolený model přípojnice nebo svorky. | Potvrzeno průřezem vodiče, konstrukcí modelu a požadavky projektu. | Zabraňuje použití poddimenzovaných přípojnic v řadách jističů a sestavách rozváděčů. |
| Jmenovité izolační napětí, Ui | Hodnota napětí použitá k definování izolačních vlastností a elektrických vzdušných vzdáleností. | Potvrzeno datovým listem modelu, konstrukcí izolace a požadavky na sestavu. | Vyžadováno pro technické schválení nízkonapěťového rozváděče. |
| Jmenovité impulzní výdržné napětí, Uimp | Úroveň odolnosti proti rázovému napětí související s napěťovým namáháním v prostředí instalace. | Potvrzeno izolační vzdáleností, kategorií použití a projektovou dokumentací. | Důležité pro inženýry posuzující bezpečnostní rezervu rozváděče a kategorii instalace. |
| Krátkodobý výdržný proud, Icw | Schopnost odolat krátkodobému proudu relevantní pro poruchové stavy sestavy rozváděče. | Posuzováno s ohledem na průřez přípojnic, způsob podpory a konstrukci sestavy. | Pomáhá výrobcům rozváděčů vyhodnotit zkratovou odolnost na úrovni sestavy. |
| Měděný materiál | Třída vodiče, jako je měď T2 nebo měď C11000, je-li specifikováno. | Prohlášení o materiálu může být dodáno podle modelu nebo požadavku objednávky. | Podporuje kontrolu vodivosti, koroze a kvality nákupu. |
| Izolační materiál a třída hořlavosti. | PA66, PVC nebo jiný izolační materiál; tam, kde je to dostupné, lze specifikovat třídu UL94 V-0. | Potvrzeno třídou materiálu, certifikátem dodavatele a strukturou modelu. | Důležité pro bezpečnost rozvaděče, exportní dokumentaci a audity kupujícího. |
| Povrchová úprava | Holá měď, cínování, niklování nebo povrchová úprava dle projektu. | Potvrzeno výkresem, vzorkem, požadavkem na odolnost proti korozi a množstvím objednávky. | Podporuje stabilitu kontaktů, podmínky skladování a vhodnost pro dané prostředí. |
⎯⎯ Normy a dokumentace
Jasné prohlášení o shodě bez přehnaných tvrzení.
| Reference / Dokument | Jak jej použít v projektu přípojnic | Text na stránce VIOX |
|---|---|---|
| IEC 61439-1 | Používá se jako reference na úrovni sestavy pro nízkonapěťové rozváděče a řídicí jednotky. | Přípojnice lze posoudit pro použití v rozváděčích navržených podle požadavků normy IEC 61439-1. |
| IEC 60947-7-1 | Relevantní při posuzování svorkovnic nebo komponentů pro připojení měděných vodičů. | Konektory C45/TB a aplikace mosazných svorek lze v případě potřeby zkontrolovat podle požadavků na připojení svorek. |
| CE / RoHS | Vyžadováno dovozci, distributory a OEM odběrateli pro konkrétní modely produktů. | Dokumentaci CE, RoHS a materiálovou dokumentaci lze potvrdit podle modelu a požadavku objednávky. |
| UL94 V-0 | Používá se k popisu stupně hořlavosti plastového izolačního materiálu, nikoliv jako kompletní certifikace produktu UL. | Možnost izolačního materiálu zpomalujícího hoření UL94 V-0 je k dispozici podle modelu, je-li specifikováno. |
| Zkušební protokoly | Může zahrnovat záznamy o dielektrické pevnosti, oteplení, kontrole materiálu nebo rozměrů. | Projektovou zkušební dokumentaci lze projednat před potvrzením objednávky. |
Jak vybrat
Vybírejte podle produktové řady, typu svorky a elektrických požadavků.
Přípojnice jsou často schvalovány jako součást kompletního nízkonapěťového rozváděče, proto správná dokumentace závisí na modelu a konečném návrhu panelu. VIOX může podpořit technické posouzení dokumenty na úrovni modelu a potvrzením pro konkrétní projekt, pokud je k dispozici.
1. Vyberte správnou produktovou řadu.
- Pro distribuci v řadě modulárních jističů použijte kolíkový nebo vidlicový typ.
- Pro speciální výkresy, děrování nebo požadavky na ohýbání použijte zakázkovou propojovací lištu.
- Pro přívod a připojovací body použijte mosaznou svorku nebo konektor C45/TB.
2. Přizpůsobte typ svorky jističe.
- Pro kompatibilní konstrukce s přímým vstupem do svorky použijte kolíkový typ.
- Pokud svorka umožňuje uchycení vidlicového typu ve tvaru U, použijte vidlicový typ.
- Pokud poloha přívodu nebo vstup kabelu vyžaduje samostatnou svorkovnici, použijte konektor.
3. Potvrďte fázi, počet pólů a geometrii rozvaděče.
- Potvrďte rozteč pólů, polohu svorek a uspořádání nulového/zemnicího vodiče.
- Potvrďte směr přívodu napájení a dostupný prostor v rozváděči.
- Vyžádejte si revizi výkresu pro vlastní délku, polohu otvorů nebo tvar ohybu.
Potvrďte jmenovité hodnoty, dokumentaci a balení.
- Potvrďte materiál, jako je měď T2/C11000 nebo třídu mosazi podle výkresu.
- V případě potřeby potvrďte volbu izolačního materiálu UL94 V-0.
- Pro distributory lze projednat OEM štítky, čárové kódy a kartonové balení.
Kompatibilita
Kontrolní seznam kompatibility pro přípojnice, konektory a mosazné svorky.
Tento kontrolní seznam použijte před odběrem vzorků nebo sériovou výrobou. Pomáhá kupujícím vyhnout se běžnému problému: jmenovité hodnoty vypadají správně, ale tvar kontaktu, rozteč, závit, poloha otvoru nebo přívodní připojení neodpovídají skutečnému rozvaděči.
| Kontrolní bod | Co potvrdit | Proč na tom záleží | Užitečné vstupy od kupujícího |
|---|---|---|---|
| Tvar svorky jističe | Požadavek na kolíkovou, vidlicovou, třmenovou svorku, šroubovou svorku nebo speciální konektor. | Nesprávný typ kontaktu může způsobit špatné usazení, riziko přehřátí nebo selhání instalace. | Fotografie jističe, číslo modelu, detail svorek. |
| Rozestupy modulů | Šířka jističe, rozteč pólů a uspořádání řad. | Nesoulad v rozteči brání správnému zasunutí napříč řadou jističů. | Výkres rozvržení rozváděče nebo vzorek přípojnice. |
| Sled fází | Uspořádání 1P, 2P, 3P, 4P, 1P+N nebo 3P+N. | Rozvržení fází určuje způsob distribuce napájení mezi připojené jističe. | Schéma zapojení a seznam obvodů. |
| Přívodní připojení | Boční přívod, středový přívod, kabelové oko, svorkovnicový konektor nebo speciální přípojnicový konektor. | Přívodní připojení ovlivňuje prostor v rozváděči, vstup kabelů a servisovatelnost. | Průřez kabelu, směr vstupu a preferovaný typ konektoru. |
| Detaily mosazné svorky | Velikost závitu, průměr otvoru, povrchová úprava, uložení vodiče a způsob utahování. | I malé rozdíly ve svorkách mohou změnit montážní přesnost a stabilitu kontaktu. | Výkres, vzorek, požadavek na materiál a fotografie svorky. |
| Izolace a krytí | Barva izolace, délka obnaženého vodiče, koncové krytky a ochranné kryty. | Izolace a krytí musí odpovídat konstrukci rozváděče a montážní praxi. | Cílový trh, uspořádání skříně a požadavky montážní firmy. |
Výrobní kapacita
Výrobní podpora pro přípojnice, konektory a mosazné svorky.
Krok 01
Kontrola požadavků
Potvrzujeme produktovou řadu, materiál vodiče, uspořádání pólů, kompatibilitu jističů, parametry Ui/Uimp/Icw, délku, požadavky na konektory a cílové množství.
Krok 02
Kontrola vzorku nebo výkresu
Krok 03
Výrobní kontrola
Krok 04
Testování a balení
Zaměření na kvalitu
Co společnost VIOX kontroluje před expedicí přípojnic a svorek.
Spolehlivá přípojnice musí pasovat do určené řady jističů, udržovat stabilní kontakt, správně chránit vodič a zůstat konzistentní při opakovaných objednávkách. Kontroly kvality VIOX se zaměřují na drobné detaily, které obvykle způsobují problémy v provozu: uvolněný kontakt, nesprávná rozteč, obnažená měď, ostré otřepy a nejasná identifikace dílů.
Rozteč zubů a usazení svorek
Rozteč zubů hřebene, hloubka zasunutí kolíku a šířka vidlice jsou před hromadnou dodávkou kontrolovány podle zamýšleného uspořádání svorek MCB, RCBO nebo RCCB.
Odstranění otřepů a kontaktní plocha
Kontrola izolace a dielektrických vlastností
Záznamy o oteplení a šaržích
Aplikace
Kde se používají přípojnice VIOX a mosazné svorky.
Přípojnice, konektory a mosazné svorky VIOX jsou navrženy pro nízkonapěťové rozvaděče, modulární řady jističů, ovládací panely a elektrické sestavy OEM, kde záleží na přehledném zapojení a opakovatelné instalaci.
Rozvodné desky
Přípojnice pro jističe (MCB) zjednodušují rozvod napájení mezi řadami jističů v domovních, komerčních a lehkých průmyslových rozvaděčích.
Ovládací panely
Elektrické sestavy OEM
Napájení elektrické distribuce
Technické zdroje
Související příručky pro výběr přípojnic, kompatibilitu a odstraňování problémů.
Tyto příručky pomáhají kupujícím potvrdit typ přípojnice, kompatibilitu s jističi, možnosti materiálu a běžná rizika instalace před zadáním objednávky.

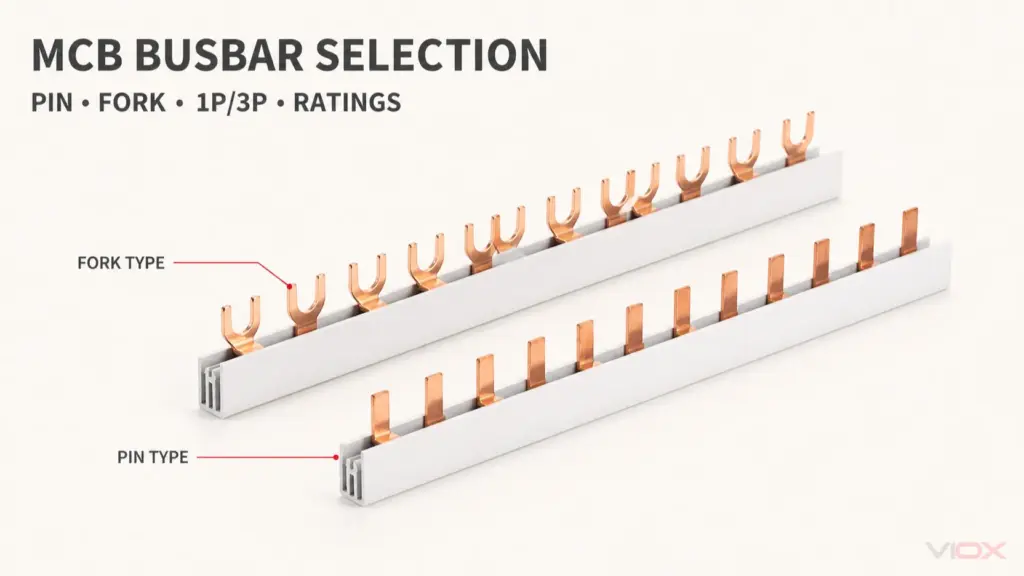

Porovnejte hlavní faktory výběru před volbou přípojnice pro jističe (MCB).
Podporuje návštěvníky při porovnávání typů svorek před objednáním.
Před vzorkováním nebo objednáním zkontrolujte svorky jističe, rozteč a usazení.
Podporuje kupující při porovnávání možností materiálu a povrchové úpravy.
Zašlete podrobnosti o přípojnicích a svorkách najednou. Získejte čistší cenovou nabídku rychleji.
⎯⎯ FAQ
Často Kladené Otázky
Co je to MCB přípojnice?
Sběrnicová lišta pro jističe (MCB), často nazývaná hřebenová přípojnice, je vodivá lišta používaná k distribuci napájení mezi více miniaturních jističů v rozvaděči. Nahrazuje opakované krátké vodiče a pomáhá vytvořit čistší, rychlejší a konzistentnější propojení řady jističů.
Co je to hřebenová přípojnice?
Hřebenová přípojnice má opakující se zuby nebo kontaktní body, které propojují více modulárních jističů v jedné řadě. V rozvaděčích s jističi se hřebenové přípojnice běžně dodávají jako kolíkové, vidlicové, jednofázové, vícefázové nebo neutrální.
Jaký je rozdíl mezi kolíkovou a vidlicovou přípojnicí pro jističe?
Kolíková přípojnice používá rovné kolíky, které se zasouvají do kompatibilních svorek jističe. Vidlicová přípojnice používá kontakty ve tvaru písmene U, které obepínají kompatibilní strukturu svorek. Správný typ závisí na konstrukci svorky jističe, nejen na jmenovitém proudu.
Může společnost VIOX dodávat třífázové a čtyřpólové přípojnice?
Jak poznám, zda je přípojnice kompatibilní s mým jističem?
Zkontrolujte tvar svorky jističe, rozteč pólů, uspořádání řad, polohu vložení přípojnice, jmenovitý proud a způsob přívodního připojení. Nejbezpečnějším způsobem je zaslat číslo modelu jističe, fotografii svorky a výkres rozvaděče před zadáním objednávky.
