Rychlá odpověď: Proč se spoj měděné přípojnice zahřívá více, i když se proud nezměnil?
Spoj měděné přípojnice se může přehřát i při stabilním proudovém zatížení, protože přechodový odpor spoje není stabilní. Měď sama o sobě vykazuje kladný teplotní koeficient elektrického odporu a kontaktní rozhraní může postupně degradovat v důsledku uvolnění šroubových spojů, tepelných cyklů, oxidace, koroze, opotřebení pokovení a snížení přítlaku.
Důležitý rozdíl je v tomto:
Teplotní koeficient odporu mědi obvykle není hlavní příčinou selhání spoje přípojnice. Je to urychlovač.
Pomalý proces představuje degradace přechodového odporu v průběhu měsíců či let. Rychlý proces je elektrická a tepelná odezva poté, co odpor a teplota vzrostou. Když se spoj zahřeje, odpor mědi se zvýší, což při stejném proudu zvyšuje ztrátové teplo (I²R). Vyšší teplota následně urychluje tečení materiálu, oxidaci a degradaci kontaktu. To je důvod, proč se spoj může změnit z mírně teplého na kriticky horký, i když se proud nikdy nezměnil.
Klíčové poznatky
- Odpor mědi roste s teplotou. Teplotní koeficient mědi je při pokojové teplotě přibližně 0,39 % na °C.
- Při stejném proudu produkuje teplejší měď více tepla v důsledku ztrát I²R. Ve srovnání s 25 °C je odpor mědi při 80 °C vyšší o přibližně 21 % a při 120 °C o přibližně 37 %.
- Samotný TCR (teplotní koeficient odporu) je obvykle konvergentní proces. Tepelné ztráty se s rostoucí teplotou také zvyšují, takže za normálních podmínek teplota v důsledku samotného TCR mědi nekontrolovaně neroste.
- Skutečnou dlouhodobou závadou je nárůst přechodového odporu. Uvolněné šrouby, tečení materiálu, tepelné cyklování, oxidace, koroze a poškození povrchu snižují efektivní kontaktní plochu.
- Termovizní měření by mělo sledovat vývojové trendy. Jediné horké místo je důležité, ale rychlost nárůstu teploty v průběhu měsíců nebo let často poskytuje lepší signál pro údržbu.

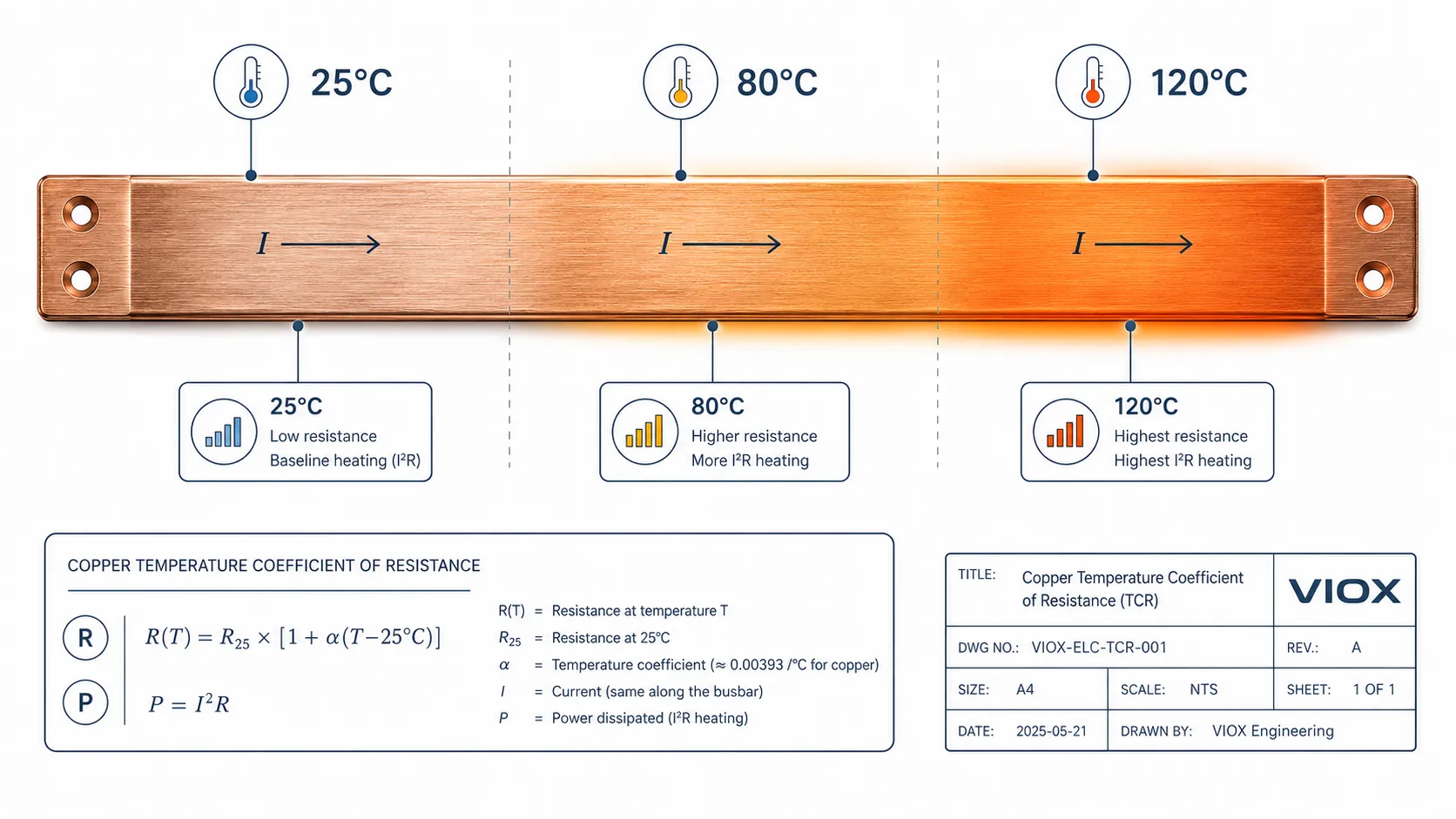

TCR mědi: Proč se při stejném proudu zvyšuje zahřívání
Měď je vynikající vodič, ale její rezistivita není konstantní. S rostoucí teplotou se rezistivita mědi zvyšuje. To je popsáno teplotním koeficientem odporu (TCR).
Pro měď při pokojové teplotě je běžně používaný koeficient přibližně:
α ≈ 0,0039 na °C
Zjednodušený vztah pro odpor je:
R(T) = R25 × [1 + α × (T - 25°C)]
Při stejném proudu je zahřívání:
P = I²R
Pokud tedy odpor roste, zahřívání se zvyšuje, i když proud zůstává stejný.
| Teplota mědi | Přibližný nárůst odporu oproti 25 °C | Účinek při stejném proudu |
|---|---|---|
| 55 °C | +12% | I²R zahřívání je přibližně o 12 % vyšší |
| 80 °C | +21% | I²R zahřívání je přibližně o 21 % vyšší |
| 100 °C | +29% | Ohřev I²R je přibližně o 29 % vyšší |
| 120 °C | +37% | Ohřev I²R je přibližně o 37 % vyšší |
To je důvod, proč spoj přípojnic, který byl při jedné teplotě přijatelný, může být při vyšší teplotě více namáhán. Proud se nemění; mění se odpor.
Informace o elektrické vodivosti a rezistivitě naleznete v příručce společnosti VIOX k tématu vodivost vs rezistivita vs % IACS.
Proč TCR samo o sobě obvykle není hlavní příčinou
Efekt TCR u mědi je reálný, ale sám o sobě obvykle dosáhne nové tepelné rovnováhy.
Pokud teplota spoje měděné přípojnice vzroste z 25 °C na 55 °C, odpor mědi se zvýší a ohřev I²R vzroste. Toto dodatečné teplo může teplotu mírně zvýšit. S rostoucí teplotou však spoj také ztrácí více tepla do okolního vzduchu a povrchů.
Odvod tepla se zvyšuje prostřednictvím:
- konvekce
- radiace
- vedení do připojené mědi, spojovacích prvků, podpěr a konstrukcí rozváděče
U zdravého spoje se stabilním kontaktním tlakem se teplota obvykle ustálí. Dodatečný ohřev související s TCR neroste bez omezení.
To je důvod, proč se čistý a správně utažený spoj přípojnice může posunout pouze o několik stupňů nad první bod tepelné rovnováhy. TCR mění rovnováhu; automaticky nezpůsobuje selhání.

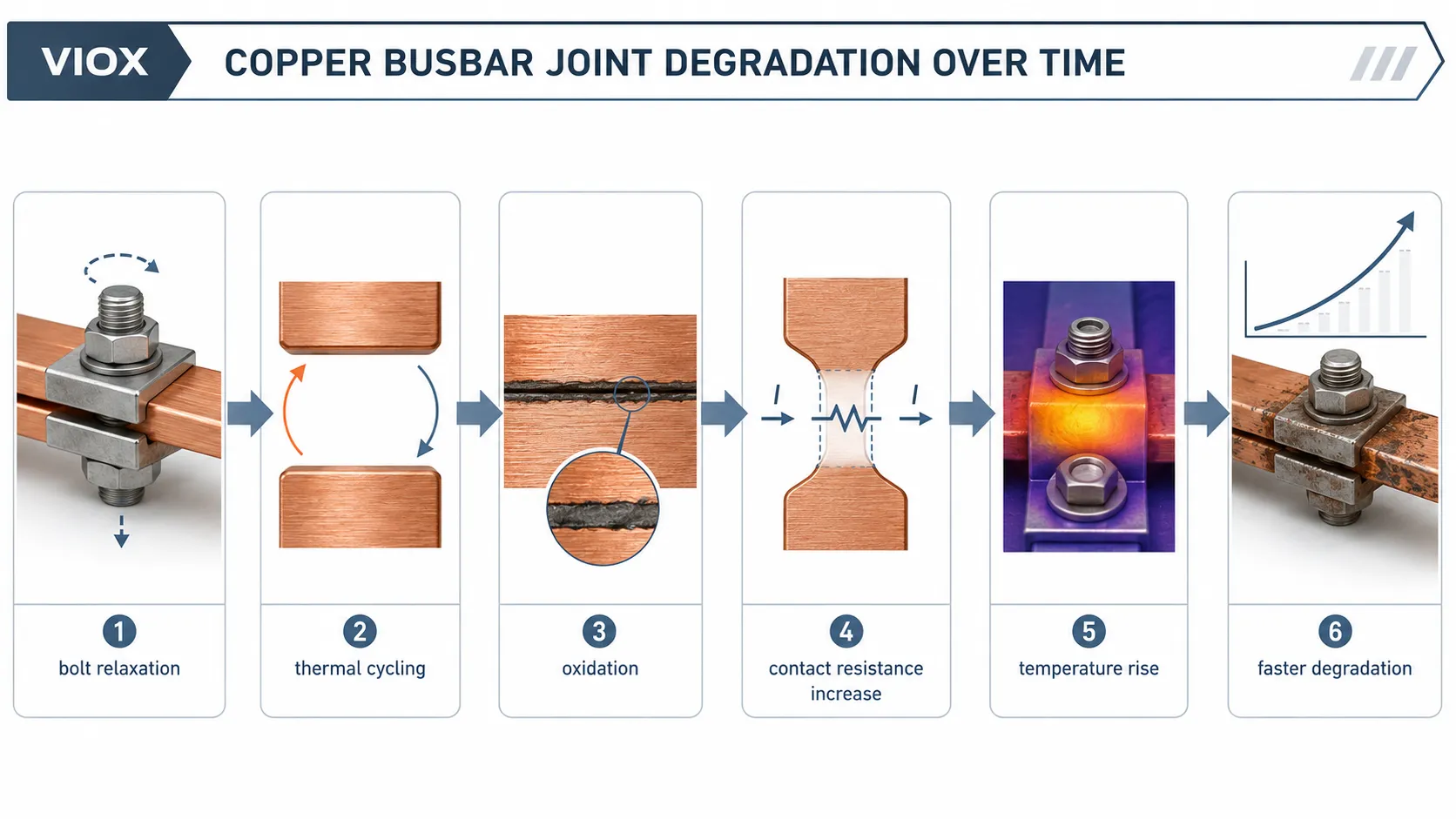

Pomalý problém: Degradace přechodového odporu
Cesta k vážné poruše začíná v okamžiku, kdy se v průběhu času mění kontaktní rozhraní spoje přípojnic.
Spoj přípojnic není dokonalý blok kovu na kov. Proud protéká mnoha mikroskopickými kontaktními body. Skutečná kontaktní plocha je mnohem menší než zdánlivá plocha překrytí. Cokoli, co snižuje kontaktní tlak nebo poškozuje tyto mikroskopické kontaktní body, zvyšuje přechodový odpor.
Mezi běžné mechanismy dlouhodobé degradace patří:
| Mechanismus degradace | Co se děje ve spoji | Výsledek |
|---|---|---|
| Uvolnění a tečení šroubového spoje | Upínací síla se v průběhu času snižuje, zejména vlivem tepla | Pokles přítlačné síly kontaktů |
| Tepelné cyklování | Denní změny zatížení způsobují tepelnou roztažnost a smršťování | Mikropohyby poškozují kontaktní plochy |
| Oxidace | V místech přístupu vzduchu ke kontaktnímu rozhraní se tvoří oxidové vrstvy | Účinná kontaktní plocha se zmenšuje |
| Koroze nebo kontaminace sulfidy | Průmyslová atmosféra narušuje obnažené kovové povrchy | Přechodový odpor kontaktů roste |
| Opotřebení pokovení | Cínové nebo stříbrné pokovení je poškozeno mikropohybem nebo nesprávnou montáží | Odhalení základního kovu se zvyšuje |
| Špatná počáteční instalace | Nesprávný utahovací moment, znečištěné povrchy, nesouosost, nerovnoměrný tlak | Vysoký počáteční odpor |
Jakmile vzroste přechodový odpor, teplota spoje se zvýší. Jakmile se teplota spoje zvýší, degradace kontaktu se může urychlit. To je skutečná kladná zpětná vazba.
Rychlý proces vs. pomalý proces
Nejužitečnějším způsobem, jak pochopit přehřívání přípojnicových spojů, je rozlišit dvě časové škály.
| Proces | Časová škála | Co ji způsobuje | Co to znamená |
|---|---|---|---|
| Teplotní koeficient odporu mědi (TCR) | Minuty až hodiny | Nárůst teploty zvyšuje odpor mědi | Obvykle se ustálí na nové tepelné rovnováze |
| Degradace kontaktního rozhraní | Měsíce až roky | Ztráta přítlaku, oxidace, koroze, tepelné cyklování | Může neustále zvyšovat přechodový odpor spoje. |
Vzor v terénu často vypadá takto:
- Spoj přípojnice začíná s mírně zvýšeným přechodovým odporem.
- Proudová zátěž vytváří ve spoji teplo podle vztahu I²R.
- Teplota stoupá.
- Teplotní koeficient odporu (TCR) mědi zvyšuje odpor a přidává další zahřívání.
- Vyšší teplota urychluje tečení materiálu a oxidaci.
- Přechodový odpor se dále zvyšuje.
- Následná kontrola odhalila vyšší bod přehřátí.
V tomto řetězci není TCR první závadou. Je to multiplikátor, který způsobuje, že se zhoršující se spoj s rostoucí teplotou zahřívá prudčeji.

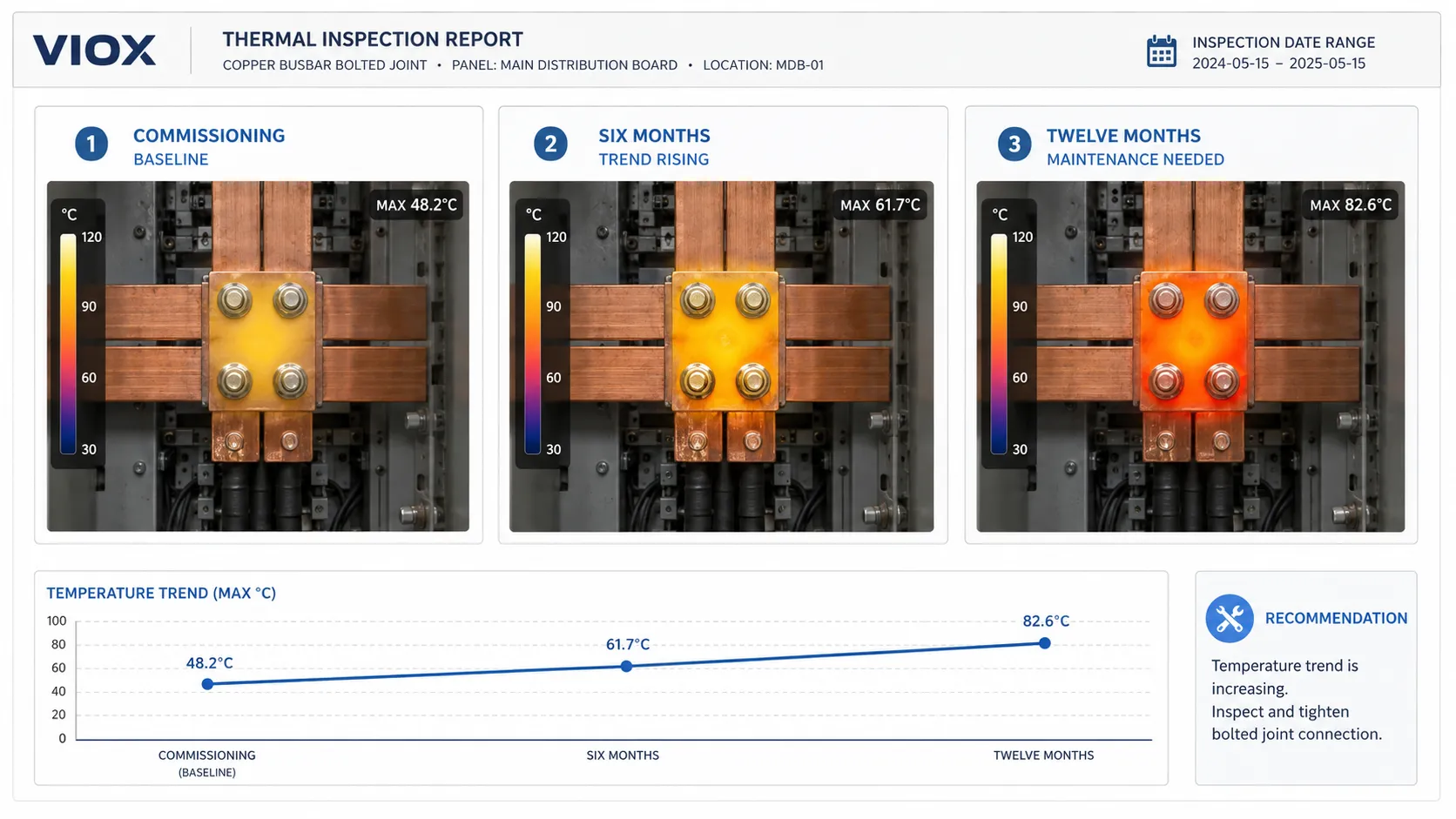

Příklad z praxe: 55 °C až 85 °C až 110 °C
Typický případ údržby vypadá následovně:
- Revize při uvedení do provozu: teplota spoje je přibližně 55 °C.
- O šest měsíců později: stejný spoj dosahuje při podobném zatížení přibližně 85 °C.
- O dalších šest měsíců později: spoj přesahuje 110 °C.
- Proudové zatížení se výrazně nezměnilo.
Chybný závěr zní: “Měď se nekontrolovaně zahřívala sama.”
Lepší diagnóza zní: “Přechodový odpor spoje se postupně zvyšuje a teplotní koeficient odporu (TCR) mědi zesiluje tepelný efekt při každé vyšší teplotě.”
Pokud spoj začíná s přechodovým odporem 20 mikroohmů a později vzroste na 30 mikroohmů, jde o 50% nárůst ještě před započítáním dodatečného teplotního efektu. Pokud následně opět vzroste, teplotní skok je patrnější, protože spoj již pracuje v teplejší oblasti.
Jak by se měla používat termovize
Termovize je užitečná, protože ukazuje abnormální rozložení tepla při zatížení. Jeden snímek z kontroly je však pouze momentka. Trend je obvykle cennější než jednotlivá hodnota.
Při kontrole spojů přípojnic porovnávejte:
- stejný spoj v průběhu času
- podobné spoje při podobném zatížení
- teplotní rozdíly mezi fázemi
- teploty spojů na straně zdroje a na straně zátěže
- okolní teplota a stav rozváděčové skříně
- proudové zatížení během kontroly
| Tepelný obraz | Pravděpodobná interpretace |
|---|---|
| Jeden spoj výrazně teplejší než podobné spoje | Problém s lokálním kontaktem nebo vada instalace |
| Všechny fáze stejně teplé | Vysoké zatížení, teplota v rozváděči nebo omezené větrání |
| Jedna fáze se rok od roku postupně zahřívá | Trend degradace kontaktu |
| Horké místo v oblasti šroubového spoje | Problém se svorkou, povrchem nebo styčnou plochou spoje |
| Horké místo na kabelovém oku nebo svorce | Problém s připojením, nikoliv nutně problém těla přípojnice |
Mnoho programů údržby klasifikuje tepelné anomálie podle teplotního rozdílu, ale přesná prahová hodnota pro zásah by se měla řídit standardem údržby zařízení, pokyny výrobce zařízení a příslušnou inspekční praxí. Nepovažujte jedno obecné teplotní číslo za univerzální.
Mikroohmové testování: Proč je důležitá základní hodnota (baseline)
Termovize vám ukáže, kde je teplo. Testování nízkého odporu pomáhá kvantifikovat, zda se odpor spoje změnil.
U spojů přípojnic není nejužitečnějším údajem mikroohmového měření často absolutní hodnota. Je to srovnání se základním měřením provedeným po instalaci nebo uvedení do provozu.
| Metoda měření | Praktická hodnota |
|---|---|
| Počáteční základní hodnota po instalaci | Stanovuje referenční podmínky |
| Stejný bod měřený během každoroční odstávky | Ukazuje drift odporu |
| Porovnání fází stejného celku | Identifikuje abnormální chování spoje |
| Porovnání podobných spojů při podobné geometrii | Pomáhá odlišit návrhovou teplotu od teploty způsobené závadou |
Protože měření v mikroohmech je citlivé na umístění sondy, stav povrchu, teplotu a metodu testování, mohou být malé rozdíly pouze šumem měření. Jasný vzestupný trend je významnější než jedno izolované měření.
Proč některé spoje přípojnic degradují rychleji
Tři podmínky zvyšují pravděpodobnost přehřívání spojů přípojnic.
1. Vysoká proudová hustota
Vyšší proudová hustota zvyšuje základní nárůst teploty. Jakmile spoj pracuje při vyšší teplotě, účinky tečení materiálu, oxidace a tepelných cyklů se stávají závažnějšími.
Teplo je úměrné druhé mocnině proudu:
P = I²R
Mírné zvýšení proudu může způsobit velký nárůst tepla, pokud je přechodový odpor již vysoký.
2. Špatná kvalita počátečního kontaktu
Spoj, který začíná s nízkým kontaktním tlakem, nerovnými povrchy, kontaminací, nesprávným utahovacím momentem nebo poškozeným pokovením, má již vyšší počáteční odpor. V průběhu času začíná jeho degradační proces z horší výchozí úrovně.
Kvalita instalace je důležitá:
- správný utahovací moment
- čistá kontaktní plocha
- správná plocha překrytí
- rovné kontaktní plochy
- vhodné podložky a spojovací materiál
- správná kompatibilita povrchových úprav
- stabilní mechanická podpora
Pro výběr materiálu a povrchové úpravy přípojnic viz VIOX průvodce výběrem přípojnic.
Špatný odvod tepla
Stejný přechodový odpor může v závislosti na prostředí vytvářet různé teploty.
Prostředí s vyšším rizikem zahrnují:
- uzavřené rozvaděče s krytím IP54 nebo IP65
- sestavy vrstvených přípojnic
- prašné rozvaděčové skříně
- solární slučovací boxy vystavené přímému slunci
- vysokohorské nebo špatně větrané místnosti
- kabelové prostory s omezeným prouděním vzduchu
- husté uspořádání svorek a přípojnic
U fotovoltaických stejnosměrných zařízení fungují kabelové průchodky, svorky, držáky pojistek a spoje přípojnic často jako jeden tepelný systém. Pro související problémy s přehříváním fotovoltaických rozvaděčů viz příčiny přehřívání slučovacích boxů solárních systémů.
Kontrolní seznam pro inspekci a údržbu
| Krok údržby | Proč na tom záleží |
|---|---|
| Zaznamenejte termovizní snímek při uvádění do provozu | Vytváří výchozí stav |
| Zaznamenávejte proudové zatížení při každé kontrole | Umožňuje porovnat termovizní snímky |
| Porovnejte teploty mezi fázemi | Detekuje abnormální chování spojů |
| Sledujte roční trend, nejen jednu prahovou hodnotu | Odhaluje zrychlující se degradaci |
| Změřte odpor spoje během odstávky | Potvrzuje posun přechodového odporu kontaktů |
| Zkontrolujte utahovací moment šroubů podle postupu | Zjišťuje ztrátu přítlačné síly |
| Zkontrolujte povrchovou oxidaci nebo změnu barvy | Identifikuje poškození kontaktů |
| Zkontrolujte větrání skříně a prašnost | Potvrzuje stav chlazení |
| Prověřte změny zatížení | Odděluje přetížení od degradace spoje |
U velkých přípojnicových spojů je první kontrola údržby po uvedení do provozu obzvláště užitečná. Některé upínací systémy si po prvních tepelných cyklech sednou. Správný postup opětovného dotažení závisí na systému spojovacího materiálu, pokynech výrobce a postupu údržby zařízení.
Časté chyby při diagnostice přehřívání přípojnicových spojů
Chyba 1: Považovat každý horký spoj za problém se zátěží
Pokud je proud stabilní a horký je pouze jeden spoj, problémem je často přechodový odpor, nikoliv proudové zatížení.
Chyba 2: Sledování pouze jednoho termovizního snímku
Spoj, který je o 20 °C teplejší než podobný spoj, si zaslouží pozornost. Spoj, u kterého se však rozdíl teplot během jednoho roku zvýšil z 8 °C na 16 °C, může být důležitější než spoj, který je roky stabilní při mírném rozdílu teplot.
Chyba 3: Ignorování první základní hodnoty (baseline)
Bez výchozích údajů o teplotě a mikroohmech při uvedení do provozu nemohou týmy údržby snadno odlišit konstrukční teplotu od degradace.
Chyba 4: Dotažení bez kontroly kontaktní plochy
Pokud je kontaktní plocha zoxidovaná, důlkovaná, znečištěná nebo je poškozeno pokovení, samotné dotažení nemusí obnovit spolehlivý spoj.
Chyba 5: Zapomínání na kryt
Přípojnicový spoj je součástí tepelného systému. Teplota krytu, ventilace, vedení kabelů, prach a blízké zdroje tepla mohou výsledek ovlivnit.
Vztah k přehřívání svorkovnic a přípojnic MCB
Stejná fyzikální logika se projevuje u menších elektrických spojů.
Svorkovnice se mohou přehřívat, pokud klesne kontaktní tlak, je špatná příprava vodičů nebo je překročena jmenovitá hodnota proudu. K tomuto tématu viz přehřívání svorkovnic v ovládacích panelech.
Hřebenové přípojnice pro jističe (MCB) se mohou přehřívat v důsledku nesprávného zasunutí, špatného dotažení svorek, poddimenzované přípojnice, uvolněných šroubů nebo nekompatibilních zařízení. Pro užší aplikaci viz Příčiny a řešení přehřívání přípojnic jističů (MCB).
Spoje velkých měděných přípojnic se liší svým rozsahem, ale základní princip zůstává stejný: kontaktní tlak a přechodový odpor rozhodují o tom, zda spoj zůstane při zatížení chladný.
Závěr
Přehřívání spojů měděných přípojnic není pouze problémem proudu. Je to problém přechodového odporu, teploty materiálu a trendu údržby.
Teplotní koeficient mědi znamená, že teplejší měděná dráha má vyšší odpor, a proto při stejném proudu dochází k většímu ohřevu I²R. Dlouhodobá závada však obvykle začíná na rozhraní spoje: uvolnění šroubů, tečení materiálu, tepelné cyklování, oxidace, koroze, opotřebení pokovení nebo špatná počáteční montáž.
Pro techniky údržby není nejlepší otázkou pouze “Jak je dnes horko?”, ale také “Jak rychle se tento spoj v čase zahřívá?”
Sledujte termovizní snímky, proudové zatížení a měření mikroohmů jako trend. Tak se spoj měděné přípojnice posouvá od skrytého problému údržby k předvídatelné a preventabilní poruše.
