Evropa prochází zvláštním obdobím ochlazování: vlny veder jsou stále hůře ignorovatelné, ale penetrace rezidenční klimatizace je ve srovnání se Spojenými státy stále nízká. Nedávné zprávy běžně uvádějí vlastnictví klimatizace přibližně na zhruba 20 % evropských domácností, ve srovnání s přibližně 90 % amerických domácností, přičemž existují velké rozdíly mezi Itálií, Španělskem, Francií, Německem, Velkou Británií a severní Evropou.
Tato propast se nyní mění v naléhavou poptávku. Během vlny veder lidé neprovádějí pomalé rekonstrukce budov; kupují přenosné klimatizace, instalují splitové jednotky, provozují tepelná čerpadla v režimu chlazení a zapojují chladicí zátěže do obvodů, které možná nikdy nebyly navrženy pro dlouhodobý provoz kompresorů.
To je důvod, proč evropský boom klimatizací není jen trendem v oblasti spotřebičů. Je to problém ochrany elektrických obvodů.
Mnoho evropských domů bylo postaveno pro osvětlení, kuchyňské spotřebiče, ovládání vytápění a běžné zásuvkové okruhy, nikoliv pro provoz kompresorového chlazení v několika místnostech po dobu několika hodin během vlny veder. Přenosná nebo splitová klimatizace může při 230 V odebírat mírný provozní proud, ale přesto může způsobovat problémy kvůli rozběhovému proudu kompresoru, nepřetržitému provozu, sdíleným zásuvkovým okruhům, prodlužovacím kabelům, svodovým proudům, staré elektroinstalaci a zastaralým domovním rozvodnicím.
Bezpečnostní otázka nezní pouze: “Jakou velikost jističe potřebuji pro klimatizaci?” Lepší otázka zní:
Dokáže okruh, kabel, vypínací charakteristika jističe (MCB), proudový chránič (RCD) nebo proudový chránič s nadproudovou ochranou (RCBO), domovní rozvodnice a předřazené napájení bezpečně zvládnout tuto zátěž klimatizace během vrcholných veder?
Proč je toto téma nyní důležité
Evropa čelí častějším a intenzivnějším letním vlnám veder, zatímco velká část bytového fondu stále odráží starší předpoklad: léta byla nepříjemná, ale ne vždy představovala zátěž pro elektrickou síť. Koncem června a začátkem července 2026 zprávy popisovaly rekordní teploty v několika evropských zemích, včetně Spojeného království, Německa, Nizozemska, Maďarska a Francie. Deník The Guardian uvedl, že Spojené království dosáhlo červnového rekordu 37,7 °C v Norfolku, Německo zaznamenalo 41,7 °C v Coschenu, Nizozemsko dosáhlo 39,4 °C, Maďarsko naměřilo 42 °C a části Francie během stejné vlny veder překročily 40 °C.
Tento druh počasí mění způsob, jakým lidé využívají elektřinu. V regionech, kde byla domovní klimatizace historicky neobvyklá, majitelé domů a nájemníci náhle přidávají:
- přenosné klimatizace
- mobilní dělené klimatizační jednotky
- nástěnné dělené systémy
- režimy chlazení tepelným čerpadlem
- přídavné ventilátory a odvlhčovače
- delší denní provoz chlazení
Jeden spotřebič může být zvládnutelný. Tisíce bytů přidávajících chlazení ve stejné odpolední špičce představují odlišný profil elektrického zatížení.
Klíčové poznatky
- Přenosná klimatizace není jen další zátěž připojená do zásuvky. Obvykle se jedná o kompresorovou zátěž s rozběhovým proudem a dlouhou dobou provozu.
- Při napětí 230 V se proud může zdát nízký, ale namáhání obvodu je stále důležité. Sdílené zásuvky, prodlužovací kabely, staré svorky a nárůst teploty v rozvodnici se mohou stát slabými místy.
- Jističe s vypínací charakteristikou B a C se chovají odlišně. Jističe s charakteristikou C lépe snášejí vyšší záběrové proudy motorů, vyžadují však ověření impedance smyčky poruchy a doby odpojení.
- Ochrana pomocí RCBO je často čistší cestou modernizace. Kombinuje nadproudovou ochranu a proudový chránič pro každý obvod, čímž snižuje dopad nežádoucích vypnutí na nesouvisející obvody.
- Neinstalujte jednoduše jistič s vyšší hodnotou. Kabel, zásuvka, odpojovač, rozvodnice a předpokládaný zkratový proud musí být vzájemně v souladu.
- Staré domovní rozvodnice představují skryté úzké hrdlo. Koncový obvod může být v pořádku, zatímco rozvaděč, přípojnice, nulový můstek nebo přívodní vedení nikoliv.

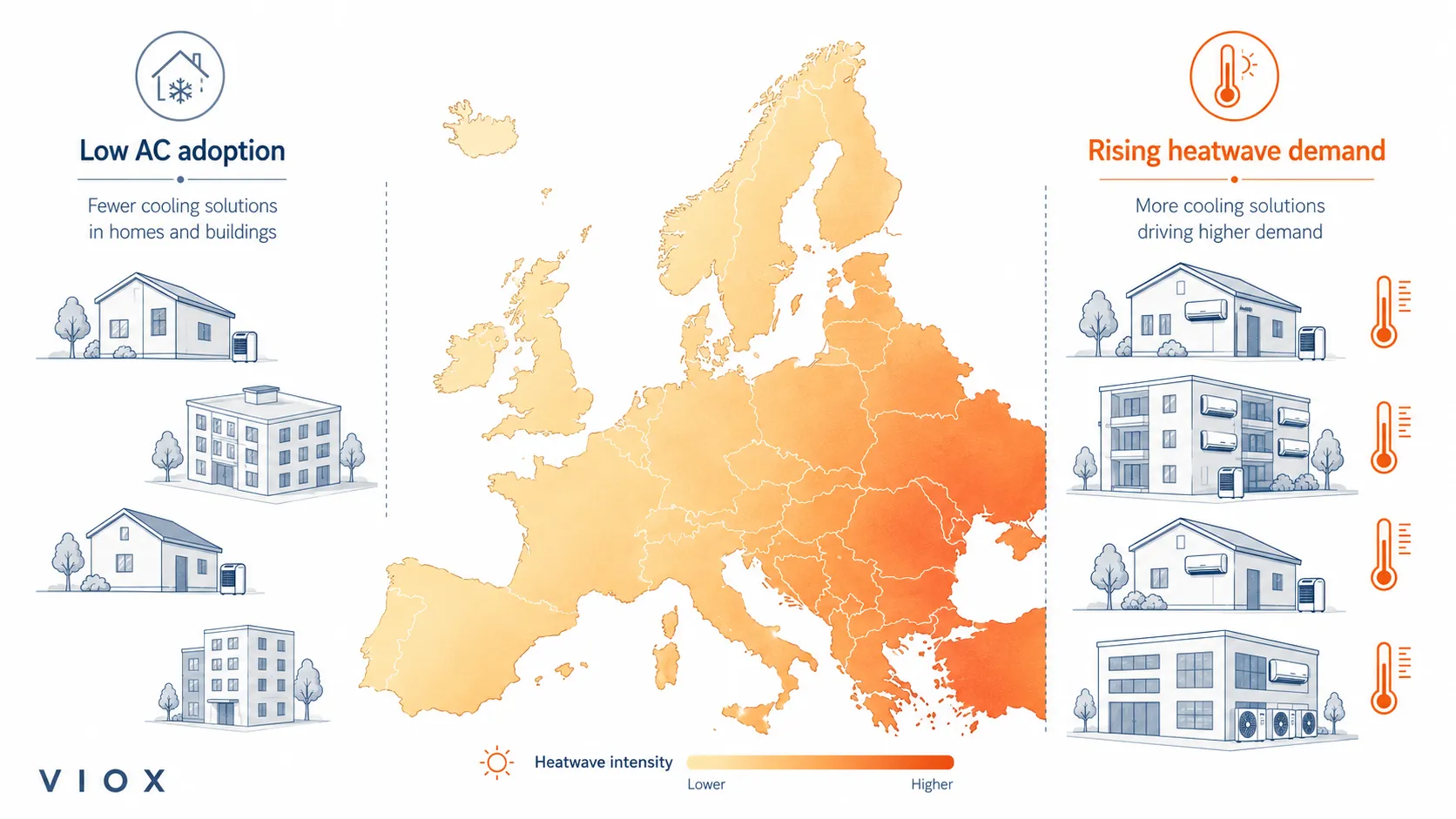

Vlny veder v Evropě + nízká penetrace klimatizací = zátěž elektroinstalace
Evropské budovy nebyly vždy navrhovány s ohledem na zátěž z chlazení. V částech jižní Evropy je klimatizace běžná. Ve Spojeném království, severní Francii, Nizozemsku, Německu, Belgii a ve starší městské bytové zástavbě byla instalace klimatizací historicky nižší než na teplejších trzích.
Výsledkem je nesoulad:
| Co se změnilo | Elektrický dopad |
|---|---|
| Více přenosných klimatizačních jednotek | Dlouhodobější zatížení zásuvek |
| Více dodatečných instalací dělených klimatizací | Potřeba více samostatných elektrických obvodů |
| Více bytů chlazených současně | Vyšší současný odběr na stoupacím vedení a podružných rozvodech |
| Starší domovní rozvodnice | Omezený počet volných pozic, zastaralé uspořádání proudových chráničů (RCD), nárůst teploty, špatné označení |
| Používání prodlužovacích kabelů | Úbytek napětí, přehřívání, nedostatečný kontaktní tlak |
| Zátěže kompresorů | Rozběhový proud a možné nežádoucí vybavení |
Spotřebič je pouze jednou částí problému. Ochranný systém za ním určuje, zda instalace zůstane bezpečná i při opakovaném letním provozu.
Co klimatizace skutečně vyžaduje od elektrického obvodu
Malá rezidenční klimatizace má obvykle tři důležité elektrické hodnoty:
- Jmenovitý příkon ve wattech nebo kilowattech.
- Jmenovitý provozní proud v ampérech.
- Rozběhový nebo nárazový proud kompresoru a motoru ventilátoru.
Při 230 V může provozní proud vypadat jako malý, pokud je odhadován pouze z činného výkonu:
| Jmenovitý výkon střídavého proudu | Odporový ekvivalent proudu při 230 V | Praktická poznámka |
|---|---|---|
| 700 W | 3,0 A | Běžné pro malé přenosné jednotky |
| 1 000 W | 4,3 A | Typická chladicí zátěž pro jednu místnost |
| 1 500 W | 6,5 A | Větší přenosná nebo malá dělená (split) jednotka |
| 2 500 W | 10,9 A | Větší pokojová jednotka nebo režim tepelného čerpadla |
| 3 500 W | 15,2 A | Obvykle se očekává samostatný elektrický obvod |
Tato tabulka je pouze hrubým odhadem odporového ekvivalentu:
Proud (A) = Výkon (W) / Napětí (V)
Pro střídavý kompresor nebo motor ventilátoru zahrnuje přesnější vztah pro jednofázový provozní proud účiník:
I = P / (V x cos phi)
Pokud klimatizace o výkonu 1 500 W běží při napětí 230 V s účiníkem 0,90, provozní proud je přibližně 7,2 A, nikoliv 6,5 A. Mnoho moderních invertorových klimatizací pracuje s účiníkem v rozsahu zhruba 0,85–0,95, ale správná hodnota musí vycházet ze štítku spotřebiče nebo údajů výrobce. Rozběhový proud, provozní režim, okolní teplota, délka kabelu a úbytek napětí vyžadují samostatné posouzení.
Skutečný problém: Rozběhový a trvalý provoz
Kompresor klimatizace může krátkodobě odebírat rozběhový proud vyšší, než je jeho provozní proud. Starší konstrukce kompresorů s pevnou rychlostí mají často výraznější rozběhovou špičku. Jednotky řízené invertorem mohou startovat pozvolněji, ale přinášejí svá vlastní specifika, včetně elektroniky, filtrů a svodového proudu.
Pro jistič jsou důležité dvě otázky:
- Vybaví jistič při startu kompresoru nechtěně?
- Dojde k přehřátí obvodu, když jednotka běží několik hodin?
Během vlny veder může klimatizace běžet většinu odpoledne nebo noci. To z ní činí spíše trvalou zátěž než spotřebič pro krátkodobé použití. Rychlovarná konvice může odebírat vyšší proud, ale pouze po dobu několika minut. Chladicí jednotka může odebírat nižší proud, ale po dobu několika hodin.

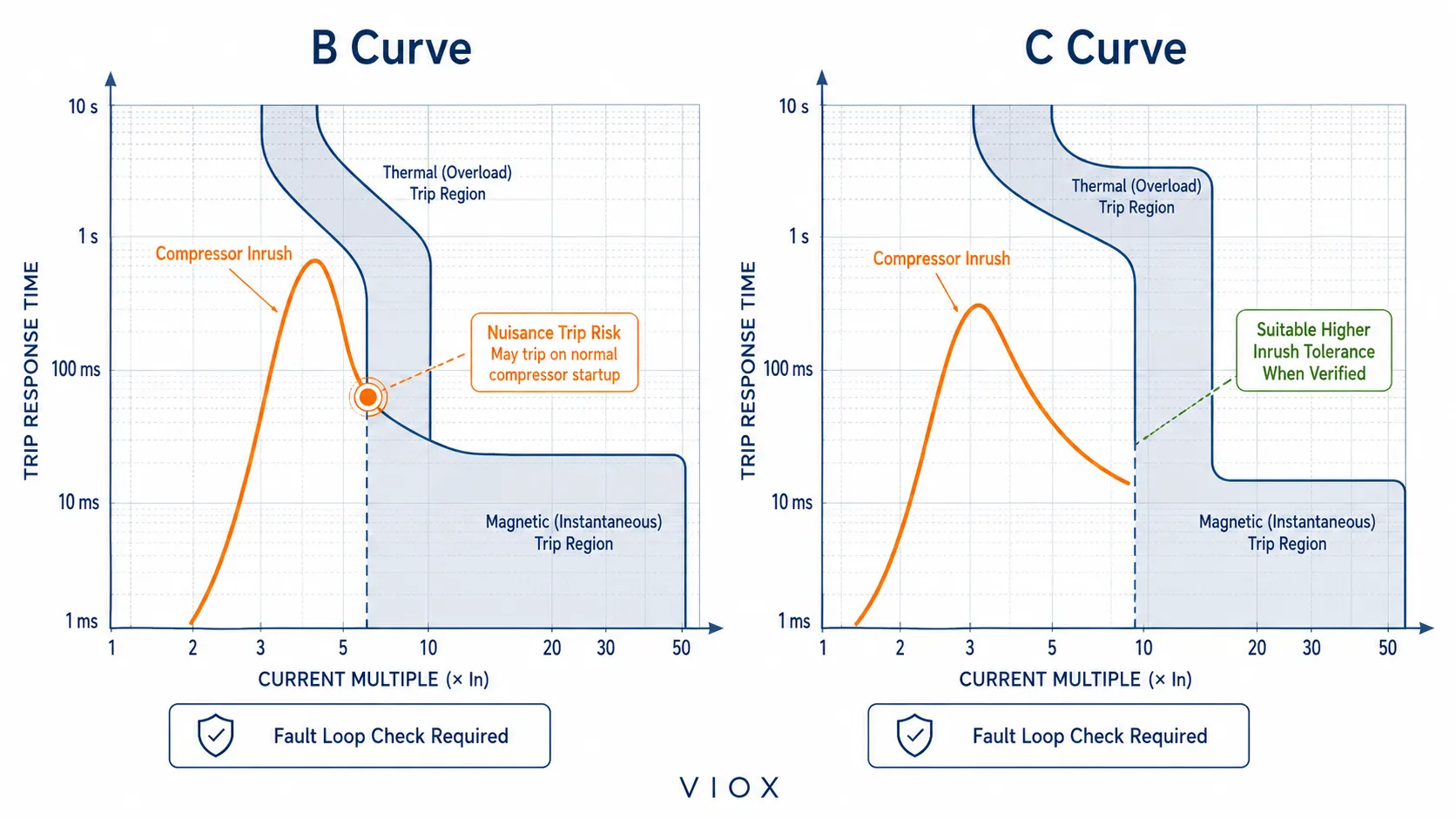

Jističe s vypínací charakteristikou B vs. C pro obvody klimatizací
Instalační jističe (MCB) mají různé magnetické vypínací charakteristiky. Charakteristika ovlivňuje, jak jistič reaguje na krátkodobé spouštěcí rázy.
| Charakteristika jističe (MCB) | Typický rozsah magnetické spouště | Běžné použití | Poznámka k obvodům střídavého proudu (AC) |
|---|---|---|---|
| B křivka | 3-5 x In | osvětlení, odporové zátěže, běžné domovní obvody | Může dojít k nežádoucímu vypnutí při záběrovém proudu kompresoru |
| Křivka C | 5-10 x In | malé motory, čerpadla, ventilátory, kompresory | Často zvažováno pro obvody klimatizací |
| Křivka D | 10-20 x In | zařízení s vysokým záběrovým proudem, transformátory | Obvykle není určeno pro běžné domovní střídavé rozvody, pokud není projektováno jinak. |
Jistič s vypínací charakteristikou C může být vhodnější pro zátěže s kompresory, ale to neznamená povolení nahradit každý jistič B16 jističem C16.
Důležité: Charakteristika C vyžaduje ověření impedance smyčky.
Jistič s charakteristikou C umožňuje vyšší krátkodobý náběhový proud předtím, než dojde k magnetickému vybavení. To také znamená, že instalace musí mít dostatečný předpokládaný zkratový proud, aby jistič v případě poruchy rychle vypnul.
Před výměnou jističe s charakteristikou B za jistič s charakteristikou C by měl kvalifikovaný elektrikář ověřit:
- průřezu kabelu a způsobu instalace
- délku obvodu a úbytek napětí
- impedanci smyčky poruchového proudu
- dobu odpojení požadovanou místními předpisy
- potenciální zkratový proud
- kompatibilita s domovní rozvodnicí
- koordinace RCD nebo RCBO
Zde se stává mnoho rychlých návrhů na “výměnu jističe” nebezpečnými. Správný jistič není jen ten, který zabrání obtěžujícímu vypínání. Musí být stále schopen bezpečně vypnout poruchové stavy.
Samostatný okruh vs. sdílený zásuvkový okruh
U malého přenosného zařízení může standardní zásuvkový okruh fungovat, pokud je okruh v dobrém stavu a není silně zatížen. Riziko roste, když klimatizace sdílí stejný okruh s jinými vysoce odběrovými spotřebiči.
Vyhněte se provozu klimatizační jednotky na stejném okruhu jako:
- rychlovarná konvice
- mikrovlnná trouba
- elektrický ohřívač
- trouba nebo varná deska
- pračka
- sušička prádla
- myčka nádobí
- více chladniček nebo mrazniček
- dlouhé prodlužovací kabely nebo vícenásobné zásuvkové lišty

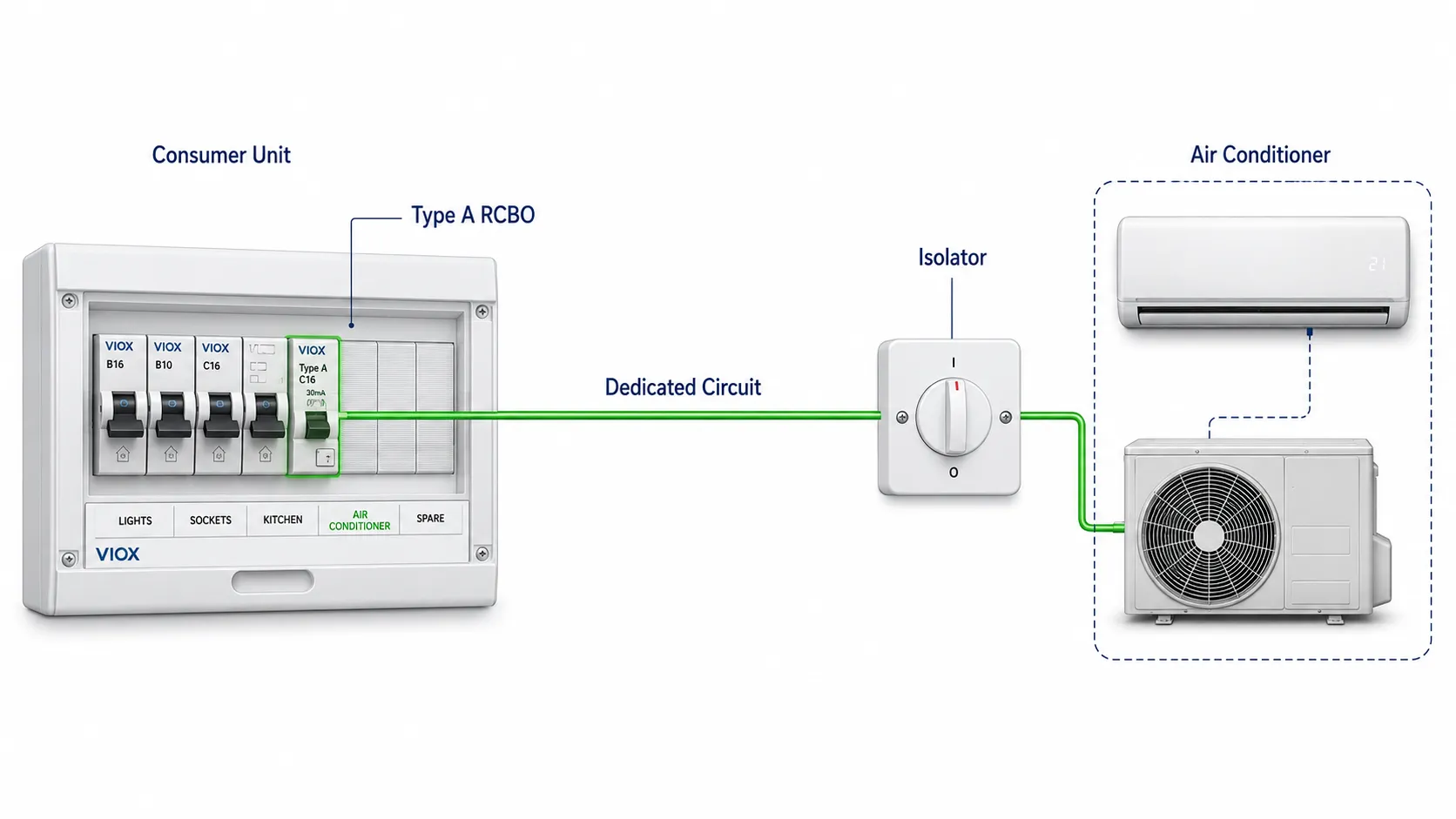

Pro trvalou instalaci klimatizace je vyhrazený elektrický obvod obvykle bezpečnějším a přehlednějším řešením. Instalatérovi poskytuje lepší kontrolu nad dimenzováním kabelů, vypínací charakteristikou jističe, odpojením, ochranou pomocí RCD/RCBO, značením a údržbou.
Pro podrobnější a stále aktuální vysvětlení se podívejte na příručku společnosti VIOX o tom, proč klimatizace vyžaduje vyhrazený elektrický obvod.
MCB, RCD nebo RCBO: Co by mělo chránit obvod klimatizace?
Jistič chrání proti přetížení a zkratu. Proudový chránič chrání proti svodovým proudům. Obvod klimatizace může vyžadovat obojí.
| Zařízení | Před čím chrání | Praktická role obvodu klimatizace |
|---|---|---|
| MCB | přetížení a zkrat | chrání kabel a obvod před nadproudem |
| Proudový chránič/proudový chránič | reziduální proud / svodový proud | chrání více obvodů před poruchami svodového proudu v závislosti na konstrukci rozvaděče |
| RCBO | přetížení, zkrat a reziduální proud v jednom zařízení | často nejlepší řešení pro vyhrazené střídavé (AC) obvody, protože jedna porucha vypne pouze daný obvod |
RCBO může být obzvláště užitečný v případě, kdy je do staršího rozvaděče přidán nový obvod pro klimatizaci, protože zabraňuje zapojení příliš mnoha nesouvisejících obvodů za jeden společný proudový chránič (RCD). Pokud v obvodu klimatizace vznikne svod nebo dochází k nežádoucímu vypínání, je snazší problém izolovat, aniž by se vypnula polovina domácnosti.
Pro směrování produktových skupin VIOX toto téma přirozeně navazuje na:
- výběr jističů (MCB)
- rozdíly mezi proudovými chrániči (RCCB) a proudovými chrániči s nadproudovou ochranou (RCBO)
- Vypínací charakteristiky
- Základy domovních rozvodnic
Proudové chrániče s nadproudovou ochranou (RCBO) typu A a invertorové klimatizace
Mnoho moderních klimatizací využívá invertorové pohony. Tyto jednotky mohou obsahovat elektronickou konverzi výkonu a filtry, které vytvářejí charakteristiky svodového proudu odlišné od jednoduchých odporových zátěží.
V mnoha evropských rezidenčních a lehkých komerčních prostředích, proudová ochrana typu A je běžně specifikována pro obvody s elektronickým zařízením, které může vytvářet pulzující stejnosměrné složky reziduálního proudu. Přesný typ proudového chrániče (RCD) nebo chrániče s nadproudovou ochranou (RCBO) by měl odpovídat pokynům výrobce zařízení a místním předpisům pro elektroinstalace.
Nepředpokládejte, že starý proudový chránič typu AC je vhodný pro každý moderní spotřebič s invertorovým pohonem.

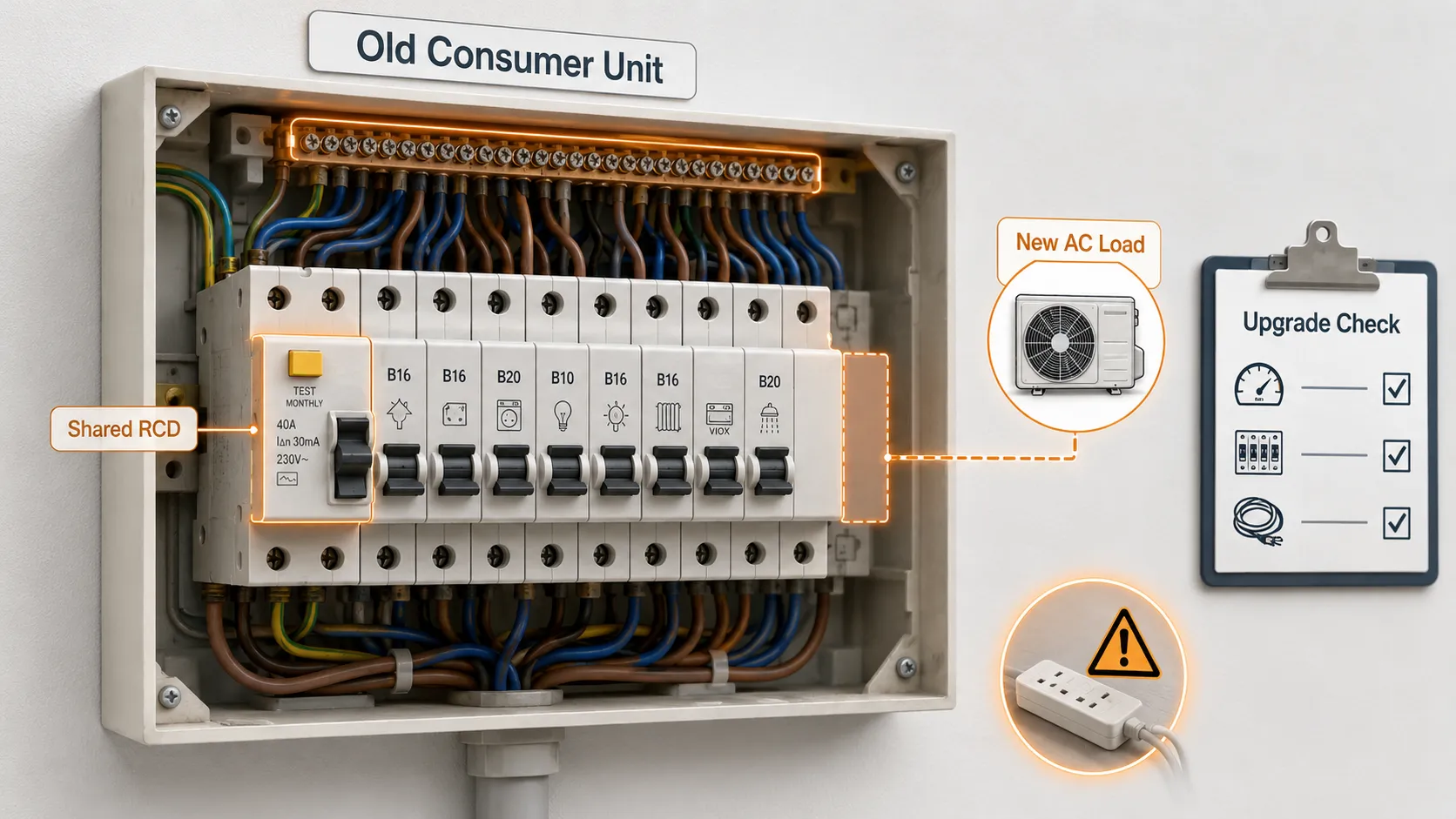

Staré domovní rozvodnice jsou skrytým slabým místem
Nejviditelnější částí instalace je zásuvka nebo vnitřní klimatizační jednotka. Skutečným slabým místem je však často domovní rozvodnice nebo předřazená distribuce.
Starší domovní rozvodnice mohou mít:
- žádné volné pozice pro dedikované obvody
- sdílenou proudovou ochranu (RCD) pro mnoho obvodů
- staré nebo špatně označené jističe (MCB)
- uvolněné nulové nebo zemnící svorky
- přehřáté spoje přípojnic
- přístroje s nízkou vypínací schopností
- omezený prostor v rozváděči a špatný odvod tepla
- kombinace různých značek jističů nebo nekompatibilní příslušenství
Pokud si několik nájemníků v jedné budově pořídí přenosné klimatizační jednotky, může se zdát, že každý bytový okruh je v pořádku. Společné stoupací vedení, podružný kabel, elektroměrový rozváděč nebo hlavní domovní rozvodnice však mohou být během horkého odpoledne přetíženy.
To je část, kterou příručka pro zapojení spotřebičů do zásuvky nedokáže postihnout.
Rychlý průvodce dimenzováním okruhů pro klimatizace
Tato tabulka je zjednodušeným technickým výchozím bodem. Vždy se řiďte údaji na typovém štítku spotřebiče a místními elektrotechnickými normami.
| Situace zatížení klimatizací | Typický směr ochrany | Co ověřit |
|---|---|---|
| Malá přenosná klimatizace do 1 kW | Stávající zásuvkový okruh může být přijatelný při nízkém zatížení | Stav zásuvky, zamezení použití prodlužovacích kabelů, zatížení okruhu |
| Přenosná klimatizace kolem 1–1,5 kW | Ve starších budovách je preferován samostatný zásuvkový okruh | Vypínací charakteristika B vs C, průřez kabelu, proudový chránič s nadproudovou ochranou (RCBO), stav rozvodnice |
| Větší přenosná nebo dělená (split) klimatizace | Obvykle se očekává samostatný elektrický obvod | jmenovitý proud na štítku, nárazový proud, odpínač, trasa kabelu, typ RCD/RCBO |
| multisplit nebo tepelné čerpadlo | vyžadován technický návrh obvodu | údaje výrobce, maximální proud, odpínač venkovní jednotky, vypínací charakteristika jističe |
| instalace klimatizace ve více bytech | vyžadováno posouzení zatížení na úrovni rozvaděče | kapacita stoupacího vedení/podružného rozvodu, koeficient soudobosti, oteplení přípojnic, jmenovitý proud MCCB |
Co zkontrolovat před instalací nebo zapojením klimatizační jednotky
| Kontrolovaná položka | Proč na tom záleží |
|---|---|
| Jmenovitý proud na štítku spotřebiče | Dimenzování jističe vychází ze skutečného odběru zařízení, nikoliv pouze z výkonu v BTU nebo chladicího výkonu |
| Rozběhový proud kompresoru | Určuje, zda může dojít k nežádoucímu vybavení jističe s charakteristikou B |
| Velikost kabelu | Jistič musí chránit kabel, nejen odpovídat spotřebiči |
| Stav zásuvky | Uvolněné kontakty vytvářejí při trvalém zatížení teplo |
| Použití prodlužovacího kabelu | Dlouhé nebo poddimenzované kabely zvyšují úbytek napětí a riziko přehřátí |
| Vypínací charakteristika jističe (MCB) | Vypínací charakteristiky B a C reagují na rozběh motoru odlišně |
| Typ proudového chrániče (RCD/RCBO) | Moderní invertorové spotřebiče mohou vyžadovat odpovídající proudovou ochranu |
| Stáří rozvodnice | Staré rozvodnice nemusí umožňovat bezpečné rozšíření o samostatné obvody |
| Předpokládaný zkratový proud | Určuje, zda jistič dokáže bezpečně přerušit poruchové stavy |
| Kapacita napájecího přívodu | Vícebytové domy mohou přetížit sdílenou infrastrukturu |
Časté chyby během evropského boomu klimatizací
Chyba 1: Výměna jističe za silnější
Pokud jistič vypne, příčinou není automaticky poddimenzovaný jistič. Obvod může být přetížený, kabel může mít příliš malý průřez, zásuvka může být poškozená nebo může mít spotřebič závadu.
Silnější jistič na stejném kabelu může změnit obtěžující vypínání na přehřívání.
Chyba 2: Zacházení s přenosnou klimatizací jako s nabíječkou na telefon
Přenosné klimatizační jednotky se často zapojují do nejbližší dostupné zásuvky. Tato zásuvka však může sdílet obvod s kuchyňskými spotřebiči, pračkou nebo starými prodlužovacími kabely.
Zástrčka pasuje. To neznamená, že je obvod vhodný.
Chyba 3: Předpoklad, že křivka C je vždy řešením
Jističe s vypínací charakteristikou C lépe snášejí vyšší nárazové proudy. Vyžadují však ověření, zda je poruchový proud dostatečně vysoký pro jejich vybavení v požadovaném čase. Pokud je impedance smyčky příliš vysoká, může náhrada jističem s charakteristikou C snížit úroveň ochrany při poruše.
Chyba 4: Ignorování uspořádání proudových chráničů s nadproudovou ochranou (RCBO)
Pokud jeden proudový chránič (RCD) chrání mnoho obvodů, může svodový proud z jednoho spotřebiče vypnout nesouvisející místnosti. Samostatný obvod s RCBO je často čistším řešením pro dodatečnou zátěž klimatizace.
Chyba 5: Zapomínání na celou budovu
V bytových domech může každý byt přidat jednu přenosnou klimatizační jednotku. Stoupací vedení a hlavní rozvaděč budovy nemusí být dimenzovány na takovou současnou letní zátěž.
Od požadavků majitelů domů k dodávkám pro rekonstrukce
Pro majitele domů je viditelná otázka jednoduchá: “Mohu tuto klimatizaci bezpečně provozovat?” Pro elektrikáře, výrobce rozvaděčů a distributory je skutečný úkol širší: poskytnout modernizační balíček, který zvýší úroveň ochrany, aniž by podněcoval k nebezpečné výměně jističů.
To je hladší obchodní příležitost na evropském trhu s klimatizacemi, který je poháněn vlnami veder. Nejde jen o to “prodat více jističů”. Jde o to, aby se vyhrazené klimatizační okruhy, modernizace na proudové chrániče s nadproudovou ochranou (RCBO), rozšiřování domovních rozvodnic a bezpečné distribuční příslušenství snáze specifikovaly a instalovaly.
Užitečné skupiny produktů zahrnují:
- Instalační jističe (MCB) s vypínací charakteristikou B a C pro různé koncové obvody
- Proudové chrániče s nadproudovou ochranou (RCBO) typu A pro vyhrazené okruhy spotřebičů
- moderní domovní rozvodnice s dostatečným počtem volných pozic
- hlavní vypínače a odpínače
- rozvodné skříně pro malé modernizační desky
- přípojnice a svorkovnicové příslušenství
- přepěťová ochrana tam, kde to vyžaduje projekt instalace
- jasné označení obvodů a výstražné štítky
Pro VIOX toto téma přirozeně propojuje poptávku spotřebitelů po klimatizacích během vln veder s nabídkou B2B ochrany obvodů: jističe (MCB), proudové chrániče s nadproudovou ochranou (RCBO), domovní rozvodnice, distribuční skříně, přípojnice, svorky a panelové příslušenství.
ČASTO KLADENÉ DOTAZY
Jakou velikost jističe potřebuje klimatizace v Evropě?
Neexistuje žádná univerzální velikost. Mnoho malých přenosných klimatizačních jednotek na 230 V odebírá při provozu pouze 3–7 A, ale jistič musí odpovídat typovému štítku spotřebiče, průřezu kabelu, uspořádání obvodu, rozběhovému proudu a místním předpisům pro elektroinstalaci. Trvalé instalace klimatizací často vyžadují samostatný obvod.
Je jistič s vypínací charakteristikou C pro klimatizaci lepší?
Jistič s charakteristikou C je pro zátěže s kompresorem často vhodnější, protože lépe snáší vyšší rozběhový proud než jistič s charakteristikou B. Musí však být použit až po ověření průřezu kabelu, impedance smyčky, doby odpojení a kompatibility s domovní rozvodnicí.
Mohu zapojit přenosnou klimatizaci do běžné evropské zásuvky?
Někdy ano, pokud je obvod v dobrém stavu, není přetížený a proudový odběr spotřebiče odpovídá jmenovitým parametrům obvodu. Vyhněte se prodlužovacím kabelům, rozdvojkám a obvodům sdíleným s vysoce odběrovými spotřebiči.
Potřebuje klimatizace proudový chránič s nadproudovou ochranou (RCBO)?
RCBO je často dobrou volbou pro samostatný obvod klimatizace, protože poskytuje ochranu proti nadproudu i reziduálnímu proudu v jednom přístroji. Typ požadovaného proudového chrániče by měl odpovídat místním předpisům a pokynům výrobce klimatizace.
Proč jistič vypne, když se klimatizace spustí?
Nejčastějšími důvody jsou rozběhový proud kompresoru, přetížený sdílený obvod, nevhodná vypínací charakteristika jističe (MCB), oslabený jistič, úbytek napětí, závada spotřebiče nebo špatný kontakt v zásuvce či svorkovnici. Opakované vypínání neřešte pouhou instalací silnějšího jističe.
Je problém horší ve starých evropských bytech?
Ano. Starší byty mohou mít omezený prostor v rozvodnici, starší zásuvkové obvody, sdílené proudové chrániče (RCD), dlouhá vedení a stoupací vedení, která nebyla navržena pro současný provoz klimatizací ve více bytech.
Závěr
Evropské vlny veder mění klimatizaci ze vzácného komfortního spotřebiče na praktickou letní nezbytnost. Přidání zátěže klimatizace do starších budov však není jen nákupním rozhodnutím. Je to rozhodnutí o elektrickém jištění.
U jedné klimatizační jednotky zkontrolujte jmenovitý proud na štítku, záběrový proud, kabel, zásuvku, vypínací charakteristiku jističe (MCB) a proudový chránič (RCD/RCBO).
U celé budovy zkontrolujte domovní rozvodnici, stoupací vedení, podružné vedení, rozvaděč, přípojnicový systém a předřazené jištění.
Nejbezpečnější modernizací není “silnější jistič”. Je to správně jištěný obvod navržený podle skutečné zátěže.
