يؤدي المحايد المشترك إلى فصل جهاز RCD أو RCBO عندما يخرج تيار الحمل عبر موصل خط مراقب بواسطة جهاز واحد، ولكنه يعود عبر مسار محايد خارج قلب الاستشعار الخاص بذلك الجهاز. يرى جهاز الحماية تيار العودة المفقود كتيار متبقي ويقوم بفتح الدائرة.
المشكلة ليست في كلمة “مشترك” بحد ذاتها. يمكن لدائرة متعددة الموصلات مصممة بشكل صحيح استخدام محايد مشترك عندما تمر جميع موصلات الطور المرتبطة عبر نفس جهاز التيار المتبقي متعدد الأقطاب المناسب. الخطأ الشائع في الموقع هو وجود محايد مشترك أو مستعار أو متقاطع أو في غير محله يربط دوائر محمية بواسطة أجهزة RCD أو RCBO مختلفة.
الوجبات الرئيسية
- يجب أن يعود كل تيار خط يمر عبر جهاز RCD أو RCBO من خلال مسار المحايد الذي يراقبه نفس الجهاز.
- يمكن للمحايد المستعار أن يجعل دائرة تعتمد على محايد دائرة أخرى، وقد تظل الدائرة مكهربة أثناء الصيانة.
- تتسبب قضبان المحايد المتقاطعة عادةً في فصل فوري بعد إجراء تعديل على وحدة المستهلك أو لوحة التوزيع.
- يمكن أن يؤدي خطأ التلامس بين المحايد والأرضي إلى أعراض مشابهة ولكنه عيب مختلف: حيث ينقسم التيار بين المحايد و PE بدلاً من العودة بالكامل عبر المحايد المراقب.
- لا تقم باستبدال الـ RCD، أو زيادة تصنيف التيار المتبقي الخاص به، أو فصل المحايد بشكل عشوائي. حدد مسار التيار وقم بتصحيح التوصيلات الكهربائية.

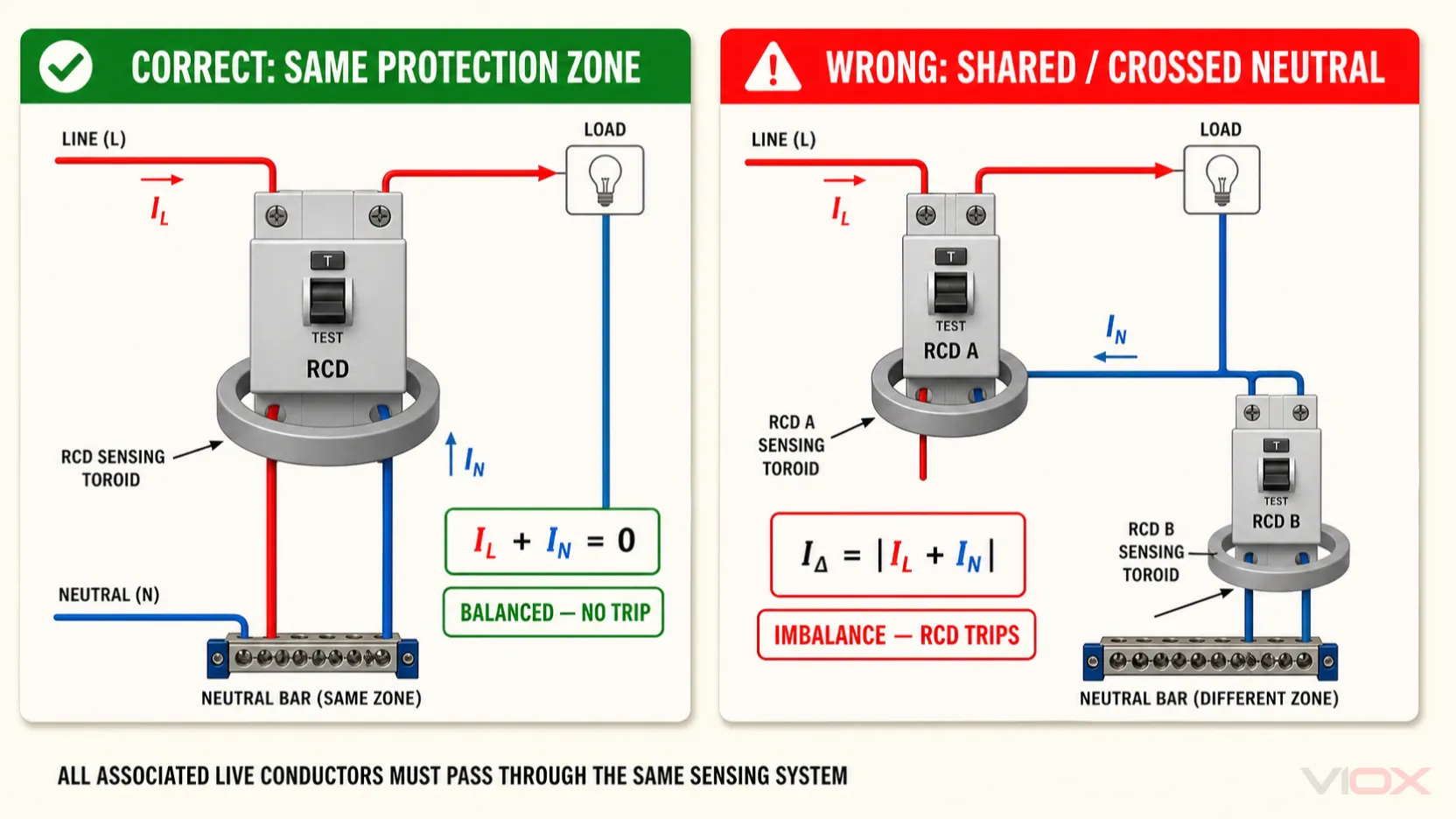

لماذا يفصل الـ RCD عند عودة التيار عبر محايد خاطئ
يقوم الـ RCD، والذي يسمى أيضاً RCCB في العديد من أنظمة منتجات IEC، بمراقبة المجموع المتجهي للتيار في جميع الموصلات الحية الممررة عبر محول التيار الخاص به. في دائرة أحادية الطور طبيعية:
IL + IN = 0
إذا خرج 5 A عبر الخط وعاد نفس الـ 5 A عبر المحايد المقابل، فإن تأثيراتهما المغناطيسية تلغي بعضها البعض. ولا يكتشف الجهاز أي تيار متبقي ذي أهمية.
إذا عاد جزء من ذلك الـ 5 A عبر محايد دائرة أخرى، أو قضيب محايد علوي، أو موصل وقائي، فإن التيارات لا تلغي بعضها البعض داخل قلب الاستشعار:
IΔ = |IL + IN|
بمجرد وصول التيار المتبقي المكتشف إلى نطاق تشغيل الجهاز، يقوم الـ RCD بالفصل. يستخدم الـ RCBO نفس مبدأ التيار المتبقي مع توفير حماية من التيار الزائد أيضاً. وظائفه الحرارية والمغناطيسية لا تمنع خطأ مسار المحايد من تفعيل آلية التيار المتبقي.
المحايد المشترك، والمستعار، والمتقاطع، والمؤرض هي أعطال مختلفة
غالباً ما تُستخدم هذه المصطلحات بالتبادل في الموقع، ولكن الفصل بينها يجعل التشخيص أسرع.
| الحالة | ما الذي يحدث؟ | سلوك الـ RCD/RCBO النموذجي | المخاطر الرئيسية |
|---|---|---|---|
| محايد مشترك عبر اثنين من الـ RCBO | دائرتان نهائيتان تعودان عبر محايد واحد بينما تمر موصلات الخط الخاصة بهما عبر أجهزة منفصلة | يفصل جهاز واحد أو كلاهما عند تشغيل أي من الحملين | قياس غير صحيح للتيار المتبقي وعزل غير آمن |
| محايد مستعار | حمل يأخذ الخط من دائرة والمحايد من دائرة أخرى | يحدث الفصل عند تشغيل مفتاح أو حمل معين | قد يظل المحايد مكهرباً بعد عزل دائرة واحدة |
| محايد متقاطع أو مختلط | محايد الدائرة موصل بقضيب توزيع محايد خاطئ في اتجاه الحمل أو بطرف توصيل المحايد الخاص بـ RCBO | فصل فوري أو فصل يعتمد على الحمل بعد العمل في لوحة التوزيع | تصبح الدوائر المتعددة صعبة العزل والاختبار |
| خطأ بين المحايد والأرضي | تلامس المحايد مع PE أو جزء مؤرض بعد جهاز RCD | ينحرف جزء من تيار المحايد عبر PE، مما يسبب الفصل | خطر الصعق، والحريق، وفقدان التمييز |
| دائرة المحايد المشترك الصحيحة | تمر جميع موصلات الطور المرتبطة والمحايد عبر جهاز متعدد الأقطاب مناسب | يجب ألا يؤدي التيار الطبيعي المتوازن إلى فصل الجهاز | يجب الالتزام بتعليمات المنتج وقواعد التمديدات الكهربائية المحلية |

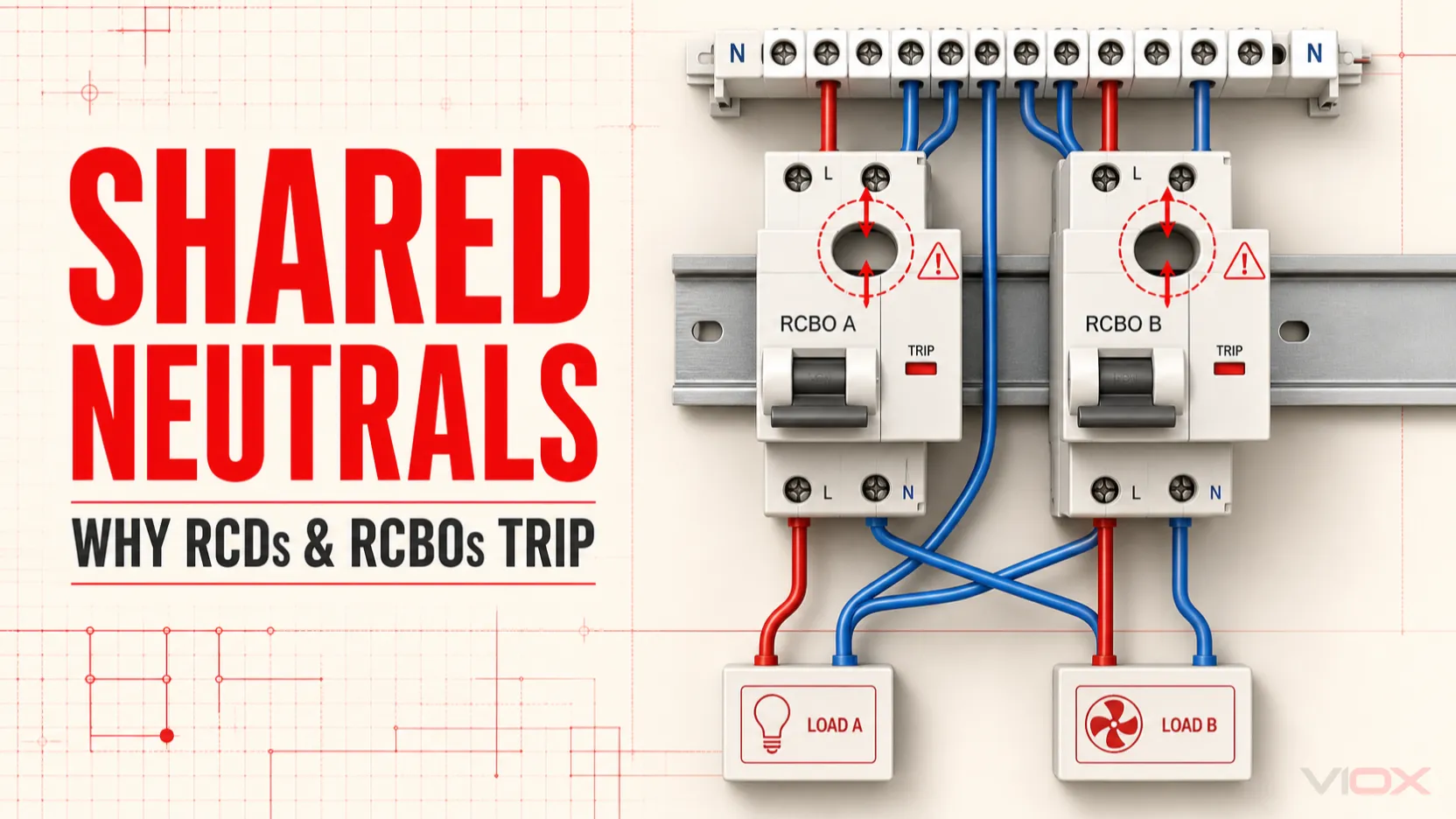

المحايد المشترك عبر قواطع RCBO منفصلة
ضع في اعتبارك قاطعي RCBO أحاديي القطب يحميان دائرتين نهائيتين. تغذي الدائرة A حملاً قدره 2 A، ولكن تيار العودة الخاص بها يتدفق عبر المحايد المتصل بالقاطع RCBO B. يرى القاطع RCBO A تيار الخط مع وجود تيار عودة محايد ضئيل أو معدوم. ويرى القاطع RCBO B تياراً محايداً لا يتوافق مع تيار الخط الخاص به. يمكن لكلا نظامي الاستشعار اكتشاف عدم التوازن.
غالباً ما يظهر هذا العطل أثناء تحديث لوحة توزيع المستهلك عند نقل المحايدات المشتركة سابقاً إلى قواطع RCBO فردية دون فصل الدوائر النهائية. ربما كانت التمديدات القديمة تعمل بدون حماية من التيار المتبقي، لكن ترتيب قواطع RCBO الجديد يكشف فوراً عن مسار التيار غير الصحيح.
المحايد المستعار في دوائر الإنارة
غالباً ما يرتبط المحايد المستعار بتعديلات الإنارة، أو مفاتيح التبديل الثنائية، أو التوسعات، أو الدوائر التي تم دمجها خلال أعمال سابقة. حيث يتلقى جهاز الإنارة أو جهاز التحكم خطاً من جهاز حماية ومحايداً من دائرة أخرى.
قد يظل جهاز RCD في وضع التشغيل أثناء إطفاء الضوء ويفصل بمجرد إغلاق المفتاح. والأهم من ذلك، أن عزل دائرة الإنارة الظاهرة قد لا يجعل كل موصل آمناً لأن المحايد المستعار متصل بدائرة أخرى مكهربة. ولهذا السبب يعد إجراء اختبارات عدم وجود جهد، وتحديد الموصلات، والعزل الآمن لجميع مصادر التغذية ذات الصلة أمراً ضرورياً.
قضبان المحايد المتقاطعة في لوحات التوزيع ذات الأحمال المنقسمة
في لوحة توزيع ذات حمل مقسم، يجب أن يستخدم كل قسم RCD فرعي قضيب التعادل الخاص به. إذا تم تغذية موصل الطور عبر RCD 1 ولكن تم توصيل طرف التعادل للدائرة بقضيب يقع بعد RCD 2، فإن مسارات التيار لن تكون متوازنة في أي من الجهازين.
تحدث المشكلة نفسها عند توصيل طرف التعادل للحمل الخاص بـ RCBO مباشرة بقضيب تعادل مشترك في المنبع بدلاً من توصيله بطرف التوصيل المحدد في RCBO أو ترتيب سلك التعادل. اتبع دائماً مخطط التوصيل بدقة لأن توصيلات التعادل تختلف بين المنتجات ذات التعادل الثابت، أو التعادل المفصول، أو السلك الطائر، أو التعادل القابل للتوصيل المباشر.
خطأ التعادل مع التأريض بعد RCD
التوصيل بين N و PE بعد الجهاز ليس تعادلاً مشتركاً، على الرغم من أن أعراض الفصل قد تبدو متشابهة. ينقسم تيار التعادل: جزء يعود عبر التعادل وجزء عبر PE أو الأجزاء المعدنية المؤرضة. يرى RCD الجزء الموجود خارج الموصلات التي يراقبها كتيار متبقي.
تشمل المصادر المحتملة تلف عزل الكابلات، أو تلامس التعادل مع صندوق خلفي مؤرض، أو وصلة غير صحيحة في المعدات، أو الرطوبة، أو خطأ في التوصيل عند أحد الملحقات. يجب ألا يُستخدم الموصل الوقائي أبداً كمسار عودة بديل للتعادل.
متى يمكن أن يكون التعادل المشترك صحيحاً
تستخدم بعض الأنظمة الكهربائية تعادلاً مشتركاً بشكل مقصود. تشمل الأمثلة دائرة ثلاثية الأطوار بأربعة أسلاك مصممة بشكل صحيح ومحمية بواسطة RCD رباعي الأقطاب مناسب، أو دائرة فرعية متعددة الأسلاك محمية بواسطة جهاز حماية من خطأ الأرض متعدد الأقطاب ومعتمد حيثما تسمح القواعد المحلية بذلك.
المتطلب الأساسي لقياس التيار المتبقي هو أن يمر كل موصل حي مرتبط، بما في ذلك التعادل، عبر نفس نظام الاستشعار. يجب أن يكون الجهاز مصمماً ليتناسب مع عدد الأقطاب، ونظام الجهد، وترتيب التعادل، ومتطلبات الفصل.
لا تفترض أن قاطعي دائرة RCBO أحاديي القطب ومستقلين يصبحان مناسبين لمجرد ربط مقابضهما معاً. فالتشغيل الميكانيكي المتزامن لا يدمج محولات التيار المتبقي المنفصلة الخاصة بهما. استخدم منتجاً وترتيباً للدائرة مخصصاً صراحةً لهذا التطبيق.
الأعراض التي تشير إلى وجود خطأ في توصيلات الخط المحايد (Neutral)
غالباً ما تؤدي الخطوط المحايدة المشتركة أو الموصلة في غير محلها إلى ظهور أنماط يمكن التعرف عليها:
- يعاد ضبط جهاز RCD عند إيقاف تشغيل جميع الأحمال، ولكنه يفصل عند تشغيل حمل محدد؛;
- يفصل قاطعا RCBO معاً أو تؤثر دائرة على دائرة أخرى غير مرتبطة بها؛;
- يبدأ الفصل فوراً بعد استبدال لوحة التوزيع، أو توسيع الدائرة، أو تعديل الإضاءة؛;
- فصل خط الطور (Line) لدائرة واحدة لا ينهي وجود تيار محايد غير متوقع؛;
- يفصل جهاز RCD على الرغم من أن عزل الخط عن الأرض يبدو مقبولاً؛;
- نقل دائرة بين قضبان التوصيل المحايدة (neutral bars) يغير القاطع الذي يفصل (RCD)؛;
- يعمل زر الاختبار بشكل طبيعي، ولكن التركيبة تفصل أثناء تشغيل الحمل العادي.
هذه الأعراض هي مؤشرات وليست إثباتاً. كما يمكن أن يسبب الفصل تراكم تيار التسريب في المعدات، أو تلف العزل، أو توصيلات الخط/الحمل غير الصحيحة، أو نوع غير مناسب من RCD، أو الاضطرابات العابرة، أو الأجهزة المعيبة.

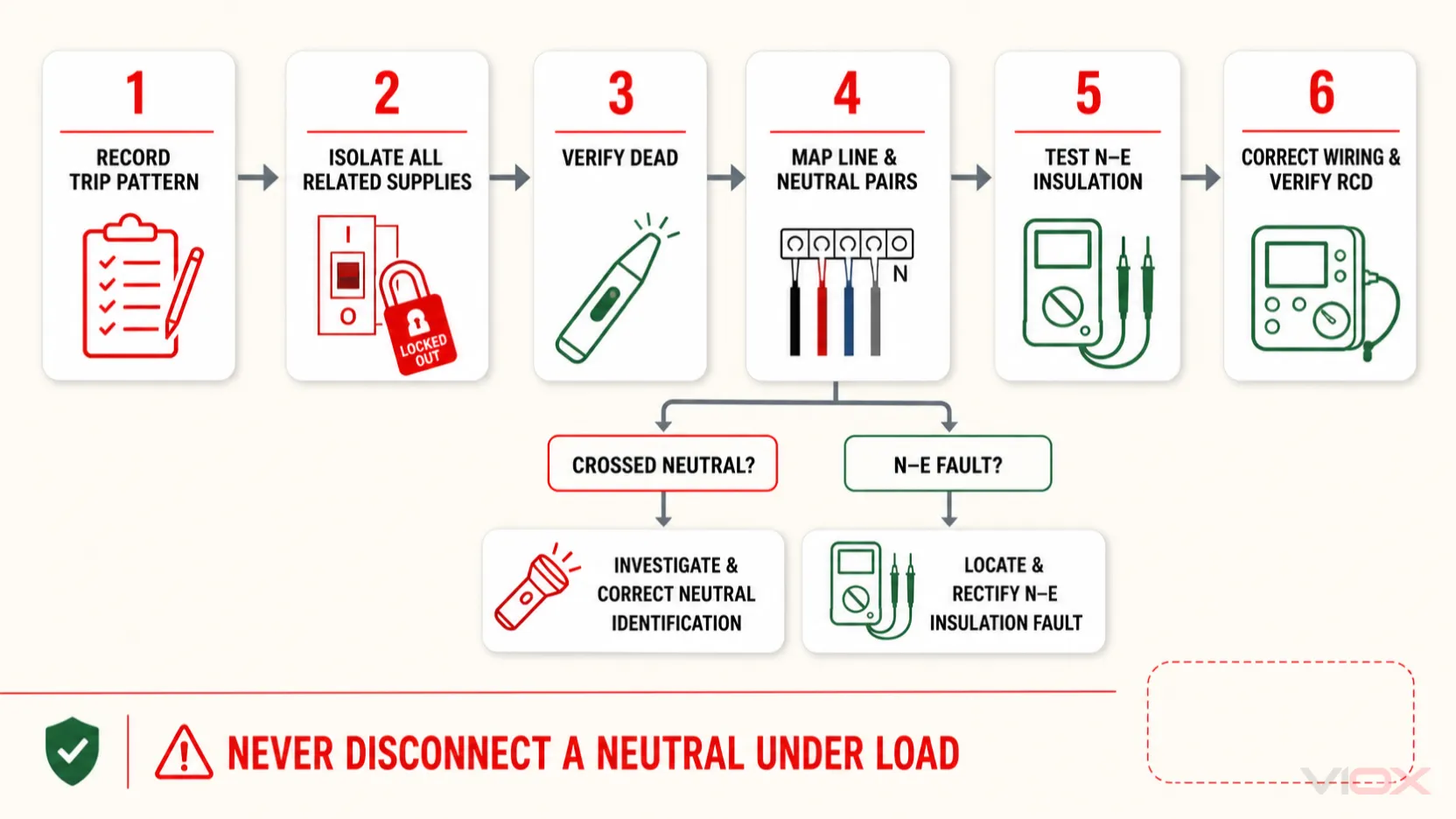

إجراءات التشخيص الآمنة للكهربائيين
يمكن لأعطال المحايد (Neutral) أن تربط دوائر معزولة اسمياً. لذلك يجب إجراء الاختبار من قبل شخص مختص باستخدام إجراء عزل آمن معتمد. لا تقم أبداً بفصل أو تحريك موصل محايد أثناء احتمالية مروره بتيار حمل.
1. سجل نمط الفصل
حدد جهاز الحماية الذي يعمل وما هو الحدث الذي يؤدي إلى ذلك. لاحظ ما إذا كان الفصل يحدث:
- فور التغذية بالكهرباء؛;
- فقط عند إغلاق مفتاح معين؛;
- عند تحميل دائرة ثانية؛;
- بشكل متقطع مع دورات الأحمال؛;
- بعد أعمال كهربائية حديثة.
يحدد هذا ما إذا كانت المشكلة المحتملة هي مسار الدائرة، أو التسريب التراكمي، أو عطل خاص بحمل معين.
2. تحديد كل مصدر تغذية ذي صلة وعزله بأمان
تعامل مع المحايد المشترك المشتبه به على أنه متصل بأكثر من دائرة. اعزل جميع المصادر المرتبطة المحتملة، وقم بقفلها عند الضرورة، واختبر مؤشر الجهد، وتحقق من خلو الدائرة من الجهد، وأعد اختبار المؤشر. قم بتضمين مصادر التغذية البديلة مثل المولدات، وأنظمة UPS، وعواكس الطاقة الكهروضوئية، ومحولات التحكم حيثما كان ذلك مناسباً.
3. فحص ترتيب المحايد في لوحة التوزيع
بعد عزل التركيبات بأمان، قارن كل موصل خط خارج مع طرف توصيل المحايد الخاص به. تأكد مما يلي:
- أن كل دائرة RCBO تستخدم طرف توصيل المحايد أو السلك المحدد لذلك الجهاز؛;
- أن كل مجموعة RCD تعود إلى قضيب المحايد الصحيح في اتجاه الحمل؛;
- عدم توصيل أي محايد في اتجاه الحمل بقضيب محايد يسبق جهاز RCD؛;
- أن وصلات قضيب المحايد لا تربط بين مجموعات محمية بشكل منفصل؛;
- أن ملصقات الدوائر تتوافق مع الموصلات الفعلية.
إن دليل صندوق توزيع VIOX يشرح كيفية تركيب قضبان المحايد والتأريض في التصميم الكامل للوحة.
4. فصل وتحديد موصلات الدائرة النهائية
حيثما يسمح إجراء الاختبار، افصل محايدات الدائرة النهائية المعزولة بشكل فردي وحدد أي خط وأي محايد ينتميان لبعضهما البعض. يمكن لاختبار الاستمرارية الكشف عن المحايدات المشتركة أو المترابطة. لا تعتمد فقط على موضع الكابل أو الملصقات القديمة.
5. اختبار العزل بين المحايد والأرضي
قم بإجراء اختبار مقاومة العزل باستخدام الجهد والتحضير المطلوبين وفقاً لمعيار التركيب المعمول به والمعدات المتصلة. قد تحتاج الأجهزة الإلكترونية الحساسة، وأجهزة الحماية من زيادة التيار (SPD)، والمؤشرات، والمرشحات إلى العزل وفقاً لإجراء الاختبار. قد تشير نتيجة N-PE المنخفضة إلى وجود خطأ في العزل بين المحايد والأرضي في اتجاه التيار وليس إلى تقاطع في المحايد.
6. قياس التيار المتبقي بشكل صحيح
عندما يكون القياس التشخيصي تحت الجهد ضرورياً وآمناً، يتم وضع مشبك تيار تسرب مناسب حول جميع الموصلات الحية للدائرة معاً لقياس التيار غير الملغى. إن تثبيت المشبك على الخط أو المحايد فقط يقيس تيار الحمل ولا يوفر نفس معلومات التيار المتبقي.
ينطوي الاختبار تحت الجهد على مخاطر إضافية ويجب أن يقتصر على الأفراد المؤهلين باستخدام الأدوات المناسبة، ومعدات الوقاية الشخصية (PPE)، وضوابط المخاطر. قارن النتائج بتصميم التركيبات وبيانات الجهاز بدلاً من استخدام قيمة نجاح/فشل عامة منفصلة عن المعيار المعمول به.
7. تصحيح التوصيلات والتحقق من الحماية
بعد إصلاح ترتيب المحايد (Neutral):
- تأكد من تحديد الموصلات وإحكام ربط طرف التوصيل؛;
- أعد اختبارات الاستمرارية والعزل حسب الحاجة؛;
- تحقق من أن كل حمل يعمل دون التأثير على الدوائر غير ذات الصلة؛;
- قم بتشغيل زر اختبار RCD/RCBO؛;
- أجرِ اختبارات الأجهزة المطلوبة لتيار الفصل أو زمن الفصل؛;
- تحديث جداول وملصقات قاطع الدائرة.
يتحقق زر الاختبار من وظيفة داخلية للجهاز؛ وهو لا يثبت أن كل خط محايد (neutral) للدائرة النهائية موجه بشكل صحيح. يظل اختبار التركيب ضرورياً.
أساليب التوصيل الصحيحة
جهاز RCBO واحد لكل دائرة
حيثما يكون لكل دائرة نهائية جهاز RCBO خاص بها، حافظ على خط الطور (line) والمحايد (neutral) معاً عبر أطراف التوصيل المحددة لذلك الجهاز. لا تقم بدمج خطوط المحايد في اتجاه الحمل لمجرد تبسيط قضيب التوزيع المحايد.
قضبان توزيع محايدة منفصلة لمجموعات RCD منفصلة
تتطلب كل مجموعة RCD ذات حمل مقسم قضيب توزيع محايد منفصل بوضوح في اتجاه الحمل. يجب عدم ربط القضبان معاً في اتجاه الحمل بعد أجهزة RCD الخاصة بها.
حماية متعددة الأقطاب مناسبة لدوائر المحايد المشترك المشروعة
إذا كان تصميم الدائرة يستخدم محايداً مشتركاً بشكل قانوني، فاختر جهازاً متعدد الأقطاب مناسباً خصيصاً لهذا النظام بحيث تتم مراقبة جميع الموصلات المرتبطة معاً وفصلها حسب الحاجة. تحقق من مخطط التوصيل الخاص بالشركة المصنعة واللوائح المحلية.
لمعايير اختيار RCBO العامة، بما في ذلك الأقطاب، ونوع التيار المتبقي، والحساسية، ومنحنى الفصل، وقدرة القطع، انظر كيفية اختيار RCBO المناسب. يتم شرح متطلبات المنتج لتطبيقات RCBO المنزلية وما يماثلها بشكل منفصل في شرح معيار IEC 61009-1.
عدم وجود ربط بين المحايد والتأريض في اتجاه الحمل
يؤدي المحايد والتأريض الوقائي وظائف مختلفة بعد نقطة ربط النظام المحددة. لا تقم بتوصيلهما معاً في دائرة نهائية أو استخدام قضيب التأريض كقضيب محايد. انظر قضيب المحايد مقابل قضيب التأريض لحدود التركيب.
الإصلاحات الخاطئة الشائعة
استبدال الـ RCD على الفور. سيستجيب الجهاز الجديد عادةً لنفس عدم التوازن في التوصيلات. تحقق من ترتيب الدائرة أولاً.
تركيب RCD أقل حساسية. قد يؤدي هذا إلى تقليل الأعراض دون تصحيح مسار التيار غير الآمن، وقد يلغي الحماية الإضافية المطلوبة.
ربط قضبان المحايد (neutral bars) معاً. يؤدي هذا إلى إنشاء المزيد من مسارات العودة المتوازية، ويمكن أن يجعل التمييز والعزل أسوأ.
فصل خطوط المحايد حتى يتوقف الفصل (tripping). الفصل العشوائي للخطوط الحية أمر خطير ويمكن أن يعرض المعدات لجهود غير طبيعية. استخدم الاختبار المنهجي بدون جهد (dead testing).
افتراض أن قاطع الدائرة في وضع الإيقاف يعني وجود خط محايد (N) آمن. قد يظل الخط المحايد المشترك يحمل تياراً مغذى من دائرة أخرى.
إلقاء اللوم على تسريب الجهاز دون اختبار التمديدات الثابتة. إذا بدأ الفصل (tripping) بعد العمل على لوحة التوزيع أو الدائرة، تحقق من مسار الخط المحايد قبل استبدال المعدات.
الإجابة النهائية
تتسبب الخطوط المحايدة المشتركة أو المتداخلة أو المتبادلة في فصل أجهزة RCD و RCBO لأن التيارات الخارجة والراجعة لا تمر عبر نفس نظام استشعار التيار المتبقي. يفسر الجهاز هذا الفرق على أنه تسريب ويعمل بشكل صحيح.
الحل ليس في تجاوز الحماية أو تقليل حساسيتها. حدد كل دائرة مرتبطة، وافصل جميع مصادر التغذية الممكنة، واحتفظ بكل خط (L) وخط محايد (N) ضمن نفس منطقة الحماية، وأزل مسارات N-PE غير المقصودة، وتحقق من التركيب المكتمل بالاختبارات المطلوبة وفقاً لقواعد التمديدات المعمول بها.
تقوم VIOX بتوريد مكاتب التنسيق الإقليمية و منظمات RCBOs لأنظمة توزيع الجهد المنخفض. يجب تنسيق اختيار الجهاز مع طوبولوجيا الدائرة، وترتيب الخط المحايد، ونظام التغذية، ومتطلبات التركيب الإقليمية.
الأسئلة الشائعة
لماذا يفصل جهاز RCBO بمجرد تشغيل الحمل؟
إذا تمت إعادة ضبط قاطع RCBO مع فصل الحمل ولكنه يفصل فور بدء تشغيل الحمل، فقد يكون تيار الخط الخاص به عائداً عبر مسار محايد آخر. تشمل الاحتمالات الأخرى وجود خطأ حقيقي في تسرب التيار الأرضي، أو توصيل N-PE في اتجاه التيار، أو تسرب مفرط من المعدات.
هل يمكن لقاطعي RCBO مشاركة خط محايد واحد؟
لا يمكن لقاطعي RCBO أحاديي القطب مستقلين عادةً مشاركة خط محايد واحد في اتجاه التيار لأن كل جهاز يقيس توازن الخط والمحايد الخاص به. تتطلب دائرة المحايد المشترك المشروعة ترتيب حماية متعدد الأقطاب مناسباً ومصمماً ومعتمداً لنظام التمديدات ذلك.
هل سيؤدي الخط المحايد المشترك دائماً إلى فصل جهاز RCD؟
لا. إذا مرت جميع موصلات الخط المرتبطة والمحايد المشترك عبر نفس قلب الاستشعار المناسب لجهاز RCD، فيمكن لتيارات الحمل العادية أن تتوازن. يحدث الفصل عندما يتجاوز جزء من تيار العودة المسار الذي يراقبه الجهاز أو يتقاطع معه.
ما هو المحايد المستعار (Borrowed Neutral)؟
يحدث المحايد المستعار عندما يتلقى الحمل خطاً من دائرة واحدة ولكنه يستخدم المحايد الخاص بدائرة أخرى. يمكن أن يتسبب ذلك في فصل جهاز RCD وقد يترك محايداً حاملاً للتيار بعد إيقاف تشغيل الدائرة الظاهرية.
هل يمكن لخطأ التوصيل بين المحايد والأرضي أن يؤدي إلى فصل جهاز RCD في حال عدم وجود خطأ في الجهاز الكهربائي؟
نعم. يسمح توصيل N-PE في اتجاه التيار بمرور بعض تيار المحايد ليعود عبر PE أو الأجزاء المعدنية المربوطة. يكتشف RCD هذا التيار غير الملغى وقد يفصل عند تشغيل حمل آخر في النظام الكهربائي.
هل يكتشف زر اختبار RCD تقاطع خطوط المحايد؟
ليس بشكل موثوق. يتحقق الزر من وظيفة الاختبار الداخلية للجهاز. وهو لا يقوم بتخطيط موصلات الدائرة النهائية أو إثبات أن كل خط محايد يعود عبر منطقة الحماية الصحيحة.
