تعني صيانة MCB عادةً فحص القاطع المثبت وبيئة توصيله، واختيار الفحوصات المبررة فقط بناءً على الحالة وتعليمات الشركة المصنعة، وتوثيق النتيجة، واستبدال الجهاز عند العثور على تلف أو تشغيل غير موثوق. وهي لا لا تعني عادةً فتح القالب المصبوب، أو تشحيم الآلية، أو صقل نقاط التلامس، أو إصلاح مجرى القوس الكهربائي.
يُعد قاطع الدائرة المصغر (MCB) جزءاً واحداً فقط من نظام الحماية. لذا، يجب أن يأخذ قرار الصيانة في الاعتبار القاطع، والموصلات، وأطراف التوصيل، وواجهة قضيب التوزيع (busbar)، والصندوق، وسجل الأحمال، وأدلة الأعطال السابقة. إن استبدال قاطع MCB تالف ظاهرياً دون التحقق من السبب قد يترك مشكلة الحمل الزائد الأصلية، أو التوصيلة المرتخية، أو التلوث، أو مشكلة تيار القصر قائمة.
حدود السلامة: الأعمال التي تكشف عن أجزاء حية، أو تتطلب إزالة غطاء لوحة، أو تحريك موصلات الطاقة، أو إجراء اختبارات كهربائية، يجب أن يقوم بها موظفون مؤهلون يتبعون إجراءات العمل الآمن المعمول بها. قم بعزل جميع مصادر الطاقة ذات الصلة، وتحكم في إعادة التغذية بالطاقة، وتحقق من الحالة المطلوبة بموجب الإجراء قبل التلامس. في الولايات المتحدة، يحدد برنامج صاحب العمل للتحكم في الطاقة الخطرة وقواعد OSHA الكهربائية المعمول بها العملية التفصيلية.
الوجبات الرئيسية
- تعامل مع قاطع MCB القياسي الذي يركب على سكة DIN كجهاز حماية مغلق ما لم تنص الشركة المصنعة على خلاف ذلك صراحةً.
- افحص التركيبات المحيطة بالقاطع بالإضافة إلى القاطع نفسه. قد ينشأ التلف الحراري عند طرف التوصيل نتيجة إعداد الموصل، أو عزم الربط، أو ملاءمة قضيب التوزيع، أو التحميل، أو الظروف البيئية.
- يمكن لاختبار الاستمرارية أن يوضح ما إذا كانت نقاط التلامس تبدو مفتوحة أو مغلقة أثناء عزل الجهاز؛ لكنه لا يثبت أن القاطع سيفصل عند التيار والزمن المطلوبين.
- لا تستخدم فترة فحص، أو قيمة عزم ربط، أو حد درجة حرارة عالمي واحد. استخدم برنامج الصيانة، ومتطلبات التحقق المعمول بها، والبيئة، وسجل التشغيل، وتعليمات المنتج الدقيقة.
- قاطع MCB الذي يعاني من تشقق، أو تشوه، أو تفحم، أو ذوبان، أو تلوث داخلي، أو عدم موثوقية ميكانيكية، يُعتبر بشكل عام قراراً للاستبدال، وليس مشروعاً للإصلاح الميداني.
ما تتضمنه صيانة MCB — وما لا تتضمنه
كلمة قواطع تغطي الأجهزة ذات التصميم وسياسات الخدمة المختلفة جداً. يمكن أن تتضمن الإجراءات المكتوبة لقاطع دائرة هوائي قابل للسحب فحص نقاط التلامس، وتشحيم الآلية، وقياسات التوقيت، وفحوصات التعشيق، وأعمال مجاري القوس الكهربائي. إن تطبيق تلك التعليمات على قاطع MCB مغلق سيكون غير مناسب من الناحية الفنية.
| فئة الجهاز | التركيز على الصيانة العادية | الخدمة الميدانية الداخلية |
|---|---|---|
| قاطع الدائرة المصغر (MCB) المثبت على سكة DIN | الحالة الخارجية، والتركيب، ومنطقة طرف التوصيل وقضيب التوزيع، ومؤشر التشغيل، والتحقق من التثبيت، والسجلات، والاستبدال | غير مسموح به عادةً؛ اتبع تعليمات الشركة المصنعة بدقة |
| قاطع الدائرة المصبوب (MCCB) | الفحص الخارجي بالإضافة إلى الفحوصات الميكانيكية الخاصة بالطراز، ووحدة الفصل، والملحقات، وفحوصات الأداء | يعتمد ذلك على تصميم المنتج وسياسة الشركة المصنعة؛ يجب عدم فتح القالب المصبوب لمجرد أن عائلة قواطع أخرى قابلة للصيانة |
| قاطع الدائرة الهوائي/ذو الجهد المنخفض | واجهات السحب، آلية تخزين الطاقة، نقاط التلامس، مكونات التحكم في القوس الكهربائي، أجهزة التعشيق، وحدة الفصل، والاختبارات الخاصة بكل طراز | غالباً ما تتضمن إجراءات صيانة محددة للمتخصصين المؤهلين |
| قاطع دائرة الجهد المتوسط | تقنية القاطع، حالة القاطع، الآلية، العزل، أجهزة التعشيق، التوقيت، وواجهات لوحات التوزيع | إجراء متخصص يخضع للمعدات الدقيقة ووثائق الصيانة |

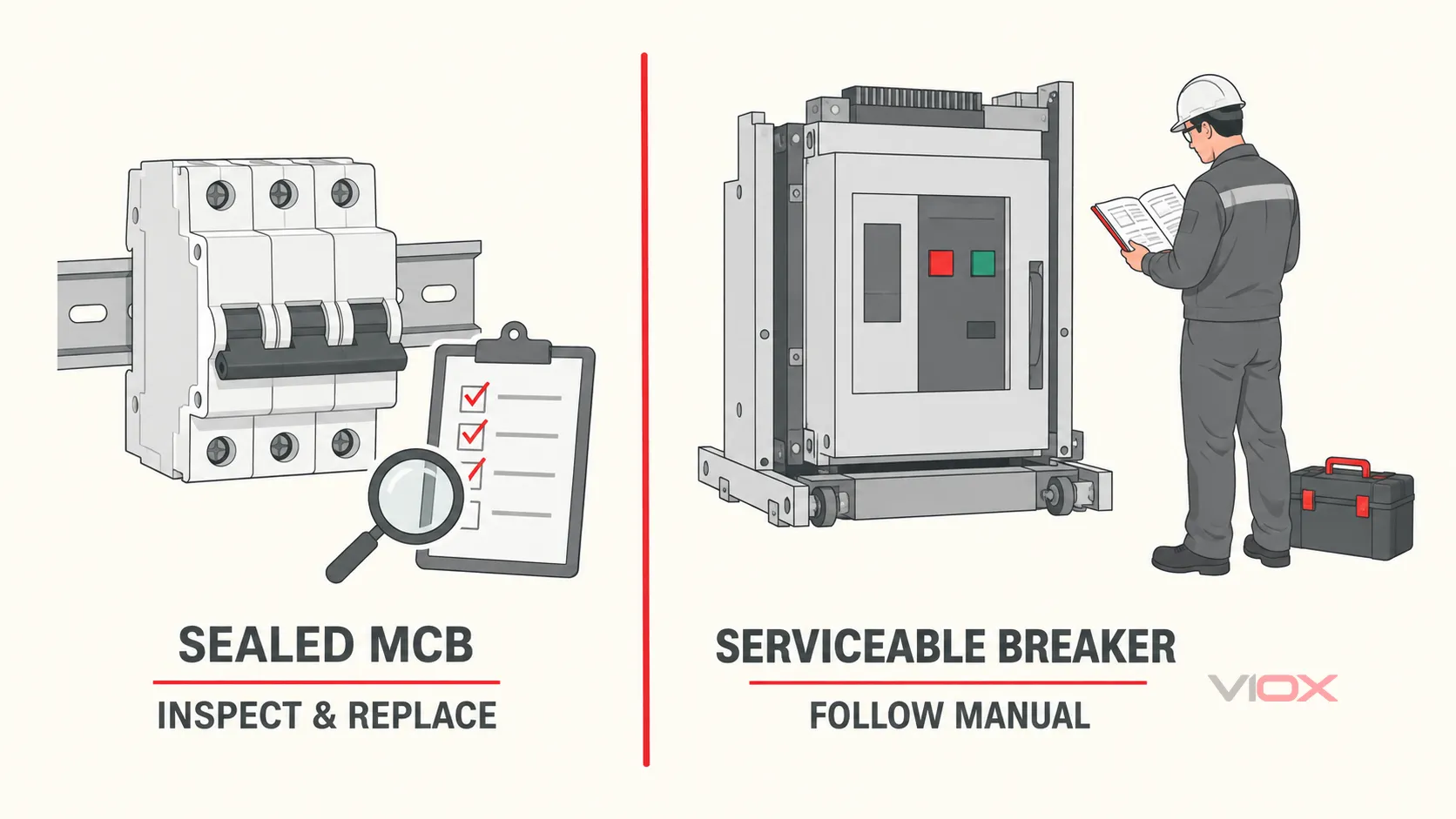

يتطلب كل من قاطع الدائرة المصغر MCB المحكم وقاطع الطاقة القابل للصيانة حدود صيانة مختلفة. يظل دليل الشركة المصنعة هو المرجع الأساسي.
تقتصر هذه المقالة على قواطع الدائرة المصغرة MCB ذات الجهد المنخفض المثبتة. لمعرفة وظيفة الحماية للجهاز وتسلسل التشغيل الداخلي، راجع كيف يعمل MCB. بالنسبة لاستراتيجية تشمل المنشأة بأكملها وتغطي فئات متعددة من المعدات، استخدم الأوسع دليل برنامج الصيانة الكهربائية.
قم بإنشاء سجل الصيانة قبل إجراء الفحص
تبدأ عملية الفحص المفيدة بالتعريف والسياق. فبدونهما، قد يتم تطبيق جهاز يبدو سليمًا بشكل غير صحيح، وقد يصعب تفسير القراءة غير الطبيعية.
سجّل ما يلي قبل اتخاذ قرار بشأن العمل المبرر:
- تحديد اللوحة، والمغذي، والدائرة؛;
- الشركة المصنعة لقاطع الدائرة، والسلسلة، وتكوين الأقطاب، والتيار المقنن In، وخصائص الفصل، وعلامة الجهد، وعلامة قدرة القطع؛;
- ترتيب الموصلات وقضبان التوزيع الظاهرة من السجلات المعتمدة أو الفحص المؤهل؛;
- بيئة التركيب، بما في ذلك مخاوف الغبار، والرطوبة، والتعرض للتآكل، والاهتزاز، ودرجة حرارة الحاوية؛;
- نمط التحميل المعروف وأي إضافات حديثة للأحمال؛;
- رحلات الفصل السابقة، أحداث القصر الكهربائي، السخونة الزائدة، تسرب المياه، أعمال الإصلاح، أو اضطراب الموصلات؛;
- آخر فحص، واختبار، واستبدال، والإجراء التصحيحي المسجل؛;
- تعليمات الشركة المصنعة الدقيقة وإجراءات الصيانة المعتمدة في الموقع.
إذا تعذر تفسير علامة ما، استخدم دليل لوحة بيانات MCB قبل افتراض أن الأجهزة ذات العرض المادي المتشابه قابلة للتبديل.
إجراء صيانة MCB: من الملاحظة إلى التصرف
سير العمل الأكثر أماناً ليس “فتح اللوحة وربط كل شيء”. بل هو عملية مرحلية تحدد فيها كل ملاحظة الإجراء المبرر التالي.
1. مراجعة سجل التشغيل وتحديد ظروف التوقف الفوري
قبل حدوث انقطاع أو إجراء فحص تداخلي، راجع الشكاوى وأدلة التشغيل. إن تكرار الفصل، أو الفشل في إعادة الضبط، أو وجود مقبض لا يبقى في الحالة المتوقعة، أو انبعاث رائحة غير طبيعية، أو سماع طقطقة، أو وجود بقايا دخان مرئية، أو التعرض للماء، أو وجود منطقة ساخنة موضعية، يحول المهمة من فحص روتيني إلى تحقيق في الأعطال.
لا تقم بإعادة ضبط قاطع الدائرة بشكل متكرر لمجرد معرفة ما إذا كان سيفصل مرة أخرى. قد يستجيب قاطع الدائرة المصغر MCB لحالة حمل زائد أو قصر كهربائي، ويجب فصل العطل عن القاطع التالف. إن الـ دليل تشخيص فصل MCB يمتلك مسار استكشاف الأخطاء وإصلاحها هذا.
2. تهيئة ظروف العمل الآمنة المطلوبة
خطط للانقطاع، وحدد كل مصدر يمكنه تغذية منطقة العمل بالطاقة، واعزل المعدات، وتحكم في إعادة التغذية بالطاقة، وتعامل مع الطاقة المخزنة، وتحقق من حالة عدم وجود طاقة المطلوبة باستخدام إجراءات الموقع. إن المقبض الذي يحمل علامة OFF هو مؤشر تشغيل؛ وليس دليلاً بحد ذاته على أن جميع الموصلات ذات الصلة آمنة للمس.
VIOX دليل القفل/الوسم (lockout/tagout) الخاص بـ MCB يشرح دور قاطع الدائرة في عملية التحكم في الطاقة. بالنسبة لأماكن العمل في الولايات المتحدة، تنص إدارة السلامة والصحة المهنية (OSHA) على أن إجراءات التحكم في الطاقة الخطرة يجب أن تتناول الإغلاق، والعزل، وتطبيق أجهزة القفل أو الوسم، والتحكم في الطاقة المخزنة، والتحقق قبل بدء الصيانة أو الخدمة. تعتمد المتطلبات خارج الولايات المتحدة على القانون المعمول به، وقواعد التركيب، وإجراءات صاحب العمل.
3. افحص قاطع الدائرة دون المساس بالتوصيلات السليمة
استخدم الجدول التالي كقائمة فحص للإجراءات المطلوبة. يمكن إجراء بعض الملاحظات بينما يكون الغلاف مغلقاً. يقتصر الوصول إلى مناطق اللوحة الداخلية على الموظفين المؤهلين وفقاً للشروط المعتمدة.

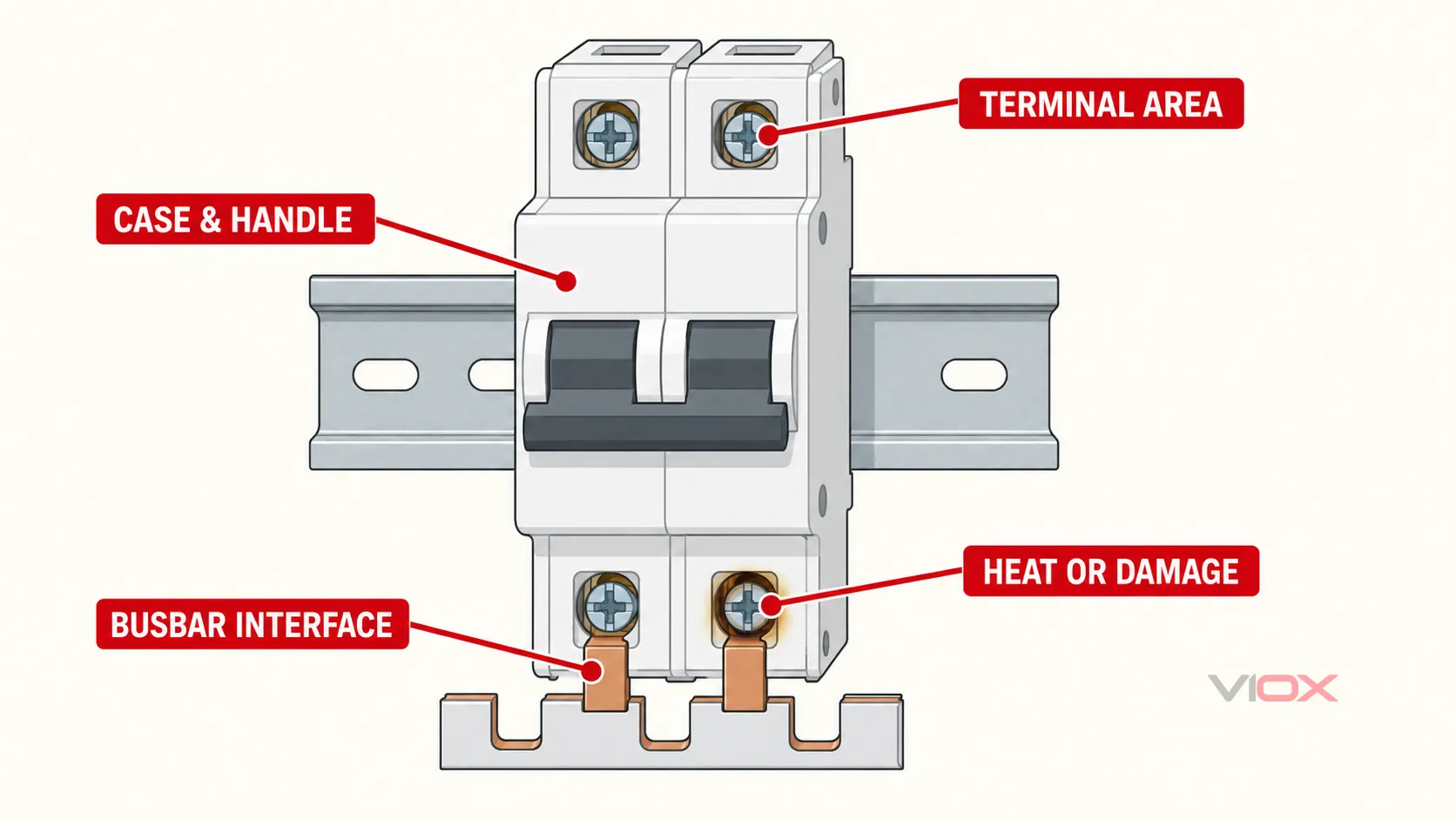

افحص المناطق الخارجية ومناطق التوصيل المرئية؛ لا تعامل المخطط كدليل للتركيب الداخلي أو لتوصيلات طرف توصيل.
| نقطة الفحص | ملاحظة مقبولة | حالة توقف أو تصعيد | الإجراء التالي |
|---|---|---|---|
| تحديد الدائرة | الجدول والملصق ووضعية قاطع الدائرة تتوافق مع الوثائق الحالية | تحديد مفقود أو متناقض أو قديم | صحح السجلات وحدد الدائرة بشكل قاطع قبل متابعة العمل |
| الهيكل المصبوب | نظيف، وسليم، ومثبت بإحكام | وجود شقوق، أو تشوه، أو تفحم، أو منطقة منصهرة، أو دليل على تلوث داخلي | أخرجه من الخدمة حسب الحاجة؛ واستبدل الـ MCB وتحقق من السبب |
| مقبض التشغيل ومؤشر الوضع | يتحرك ويشير إلى الحالة كما هو موضح من قبل الشركة المصنعة | وجود تيبس، أو ارتخاء، أو مقبض مكسور، أو حالة غامضة، أو عدم القدرة على التعشيق/إعادة الضبط بعد التأكد من سلامة الدائرة | لا تقم بإصلاح الآلية؛ استبدلها أو أحلها للتقييم المعتمد من الشركة المصنعة |
| التثبيت والتعشيق مع سكة DIN | الجهاز مستقر ومحاذٍ للمعدات المجاورة | تثبيت مرتخٍ، أو مشبك تالف، أو تشوه، أو إجهاد ميكانيكي ناتج عن الموصلات | صحح سبب التثبيت واستبدل الأجزاء التالفة أو الجهاز حسب الحاجة |
| منطقة طرف التوصيل | لا يوجد تغير في اللون بسبب الحرارة، أو تلف في العزل، أو شعيرات مكشوفة، أو تآكل، أو تلوث | اسوداد، أو عزل منصهر، أو طرف توصيل تالف، أو تآكل، أو خروج شعيرات، أو علامات مسار كهربائي | توقف؛ تحقق من إعداد الموصل، والحمل، وحالة طرف التوصيل، والسبب البيئي |
| واجهة قضيب التوزيع (Busbar) | واجهة متوافقة ومثبتة بشكل صحيح دون أي تشوه مرئي أو تلف ناتج عن الحرارة | عدم المحاذاة، أو التعشيق غير الكامل، أو تلف في السن/الشوكة/الدبوس، أو واجهة غير متوافقة مختلطة، أو وجود علامات حرارية | اعزل مشكلة التوافق أو التركيب وقم بتصحيحها؛ واستبدل المكونات التالفة بسبب الحرارة |
| الحاوية المحيطة | جافة، ونظيفة وفقاً لتعليمات صيانة المعدات، وخالية من الأجسام الغريبة | رطوبة، أو غبار موصل، أو آفات، أو تآكل، أو حطام، أو انسداد في التهوية | قم بتصحيح المصدر البيئي قبل استعادة الخدمة العادية |
| الأجهزة والموصلات المجاورة | حالة مماثلة تحت ظروف تشغيل قابلة للمقارنة | يظهر قطب أو طرف توصيل أو جهاز مجاور حالة غير طبيعية واضحة | قارن ظروف الحمل والتوصيل؛ وقم بالتصعيد للحصول على تشخيص متخصص |
لا تقم بكشط أو صنفرة أو ثقب أو لصق أو “إصلاح” التلف في الهيكل المصبوب بأي طريقة أخرى. يمكن أن يؤثر الهيكل التالف على العزل، والمسافات البينية، والمحاذاة الميكانيكية، والاحتواء أثناء حدوث قصر كهربائي.
4. قيّم أطراف التوصيل وواجهات قضبان التوزيع (busbar) دون إعادة ربط عشوائية
يمكن أن تؤدي التوصيلات المفكوكة أو غير المناسبة إلى توليد حرارة، ولكن “إعادة ربط كل طرف توصيل في كل زيارة” ليست قاعدة صيانة عامة. فالتدخل غير الضروري قد يؤدي إلى تلف الموصلات، أو تغيير ظروف التثبيت، أو التسبب في عطل جديد. يعتمد القرار الصحيح على تصميم طرف التوصيل، ونوع الموصل، والأعمال السابقة، ووجود أدلة على الحركة أو التسخين، وتعليمات الشركة المصنعة الدقيقة.
عندما تكون أعمال التوصيل مبررة، يجب على الموظفين المؤهلين استخدام طريقة تجهيز الموصل المحددة، وقضيب التوزيع أو العروة المتوافقة، والأداة المعتمدة، وقيمة عزم الدوران الخاصة بالطراز. لا تستخدم أبداً قيمة عزم دوران مأخوذة من قاطع دائرة مشابه في المظهر. بعد الاستبدال أو إعادة التوصيل، اتبع خطوات التحقق في كيفية تركيب وتوصيل MCB.
بالنسبة لأنظمة قضبان التوزيع المشطية (comb-busbar)، افحص الواجهة كنظام متكامل بدلاً من التعامل مع كل قاطع دائرة بشكل مستقل. إن دليل توافق قضيب التوزيع (Busbar) الخاص بـ MCB يوضح سبب وجوب تطابق المسافة البينية (pitch)، وترتيب الأطوار، وهندسة طرف التوصيل، والواجهة المقننة.
5. استخدم المعلومات الحرارية كمدخلات تشخيصية، وليس كحكم نهائي
يمكن للمسح الحراري أن يكشف عن علاقة غير طبيعية لا تظهر بوضوح أثناء الإغلاق، ولكنه ليس اختباراً مستقلاً للنجاح/الفشل بالنسبة لـ MCB. تعتمد النتائج على الحمل، والظروف المحيطة، وهندسة الحاوية، والانبعاثية، وزاوية الرؤية، وتوازن الأطوار، وحالة التوصيلات المماثلة.
يتطلب التصوير الحراري حول المعدات المكهربة تقييماً منفصلاً للمخاطر وأفراداً مؤهلين؛ لا تقدم هذه المقالة إجراءً للعمل تحت الجهد. إذا كان طرف التوصيل أو القطب أكثر سخونة بشكل ملحوظ من المكونات المماثلة في ظل ظروف تشغيل مماثلة، فقم بالتحقيق في التحميل، وإنهاء الموصل، وتداخل قضبان التوزيع، والتهوية، وحالة الجهاز. لا تستجب عن طريق ربط طرف توصيل مكهرب أو استبدال القاطع دون تحديد سبب حدوث التسخين غير الطبيعي.
للاطلاع على المعايير وحدود عائلة الأجهزة المتعلقة بالتسخين، راجع دليل ارتفاع درجة حرارة MCB و MCCB.
6. وجه الاختبار وفقاً للسؤال المطروح
تجيب الاختبارات المختلفة على أسئلة مختلفة. إن اختيار اختبار لكونه متاحاً فقط - بدلاً من كونه يحل الحالة المرصودة - قد يخلق ثقة زائفة.
| سؤال | المسار المناسب | ما يمكن أن تدعمه النتيجة | ما لا يمكن إثباته |
|---|---|---|---|
| هل يظهر مسار التلامس المعزول مفتوحاً أو مغلقاً مع وضع المقبض؟ | فحص الاستمرارية أو المقاومة في حالة عدم وجود طاقة، مع عزل قاطع الدائرة حسب الحاجة | مؤشر حالة التلامس الأساسي والكشف عن مسار مفتوح واضح | معايرة الفصل الحراري، أو الالتقاط المغناطيسي، أو قدرة القطع، أو الأداء تحت تيار القصر الكهربائي |
| هل لا يزال النظام الكهربائي مناسباً للاستخدام المستمر؟ | الفحص والاختبارات المختارة بموجب إجراء التحقق من التركيب المعمول به | حالة التركيب ضمن نطاق ذلك الإجراء | حالة الـ MCB الداخلية بما يتجاوز ما تقيمه الاختبارات المختارة |
| هل يظهر طرف التوصيل سخونة غير طبيعية؟ | مسح حراري مؤهل بالإضافة إلى فحص الحمل وطرف التوصيل | موقع وشدة الشذوذ الحراري المقارنة | السبب الجذري من خلال الصورة الحرارية وحدها |
| هل سيفصل الـ MCB ضمن حدود الزمن والتيار المطلوبة؟ | إجراء اختبار أداء متخصص ومناسب وفقاً لطريقة محددة، أو الاستبدال في حال عدم جدوى الاختبار | الأداء مقابل الطريقة وأساس القبول المستخدم | الامتثال لكل اختبار معيار المنتج أو الفصل الآمن عند كل مستوى خطأ ممكن |
| هل نجا قاطع الدائرة من خطأ جسيم أو حدث ضار؟ | التقييم بتوجيه من الشركة المصنعة، ومراجعة خطأ النظام، والاستبدال حيث تكون الحالة غير مؤكدة | قرار تصرف موثق | أن قاطع الدائرة MCB صالح لإعادة الاستخدام لمجرد أنه يمكن إعادة ضبطه |
دليل VIOX لـ اختبار قاطع الدائرة بدون طاقة يشرح إجراء فحص الاستمرارية المحدود. إذا بدأت المشكلة بأعراض بدلاً من فحص مجدول، استخدم كيفية اختبار ما إذا كان قاطع الدائرة تالفاً لفصل أدلة قاطع الدائرة عن أعطال الدائرة والتوصيلات.
تجنب إجراء اختبارات مقاومة العزل أو اختبارات التحمل بشكل عشوائي على لوحة مجمعة. إذ يمكن للإلكترونيات المتصلة، وأجهزة الحماية من زيادة التيار (SPD)، والمؤشرات، والملحقات، والمعدات الموجودة في اتجاه التيار أن تغير طريقة الاختبار المسموح بها. اختر الاختبار على مستوى التركيب، وافصل المكونات الحساسة حسب الإجراء المعمول به، واتبع تعليمات المعدات.

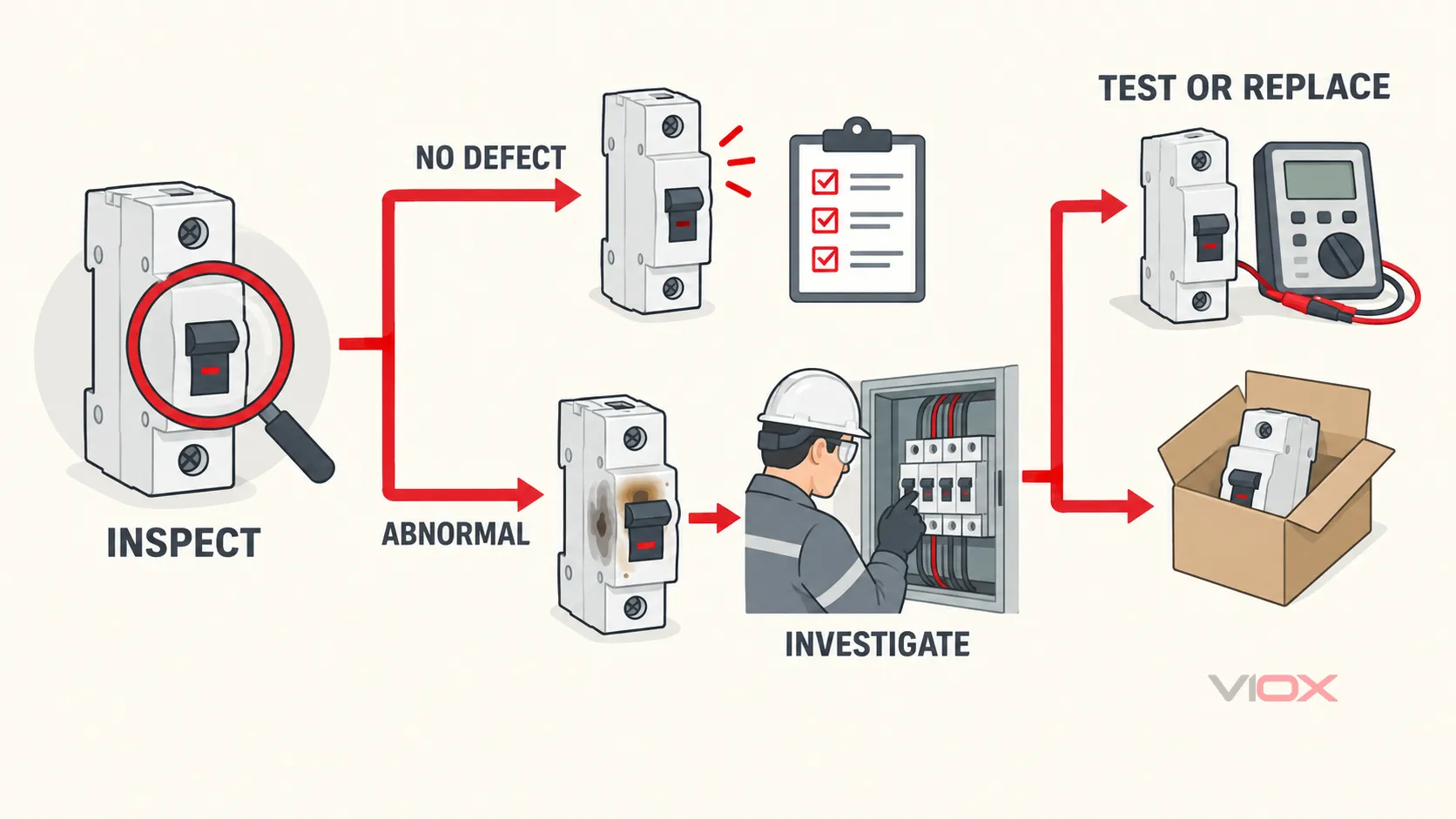

7. اتخاذ القرار: الاحتفاظ، المراقبة، التحقيق، الاختبار، أو الاستبدال
استخدم فئة تصرف توضح الخطوة التالية. فكلمة “تم الفحص” ليست استنتاجاً مفيداً للصيانة.
يجب أن تؤدي أي ملاحظة غير طبيعية إلى التحقيق في السبب قبل إجراء الاختبار المؤهل أو اختيار الاستبدال.
| النتيجة | التصرف | المتابعة المطلوبة |
|---|---|---|
| لا توجد حالة غير طبيعية؛ وتحديد الهوية والسجلات محدثة | الاحتفاظ بها في الخدمة | إتمام الاستعادة وتسجيل الحالة الأساسية |
| مشكلة خارجية طفيفة دون وجود دليل على تلف، ولكن الحالة قد تتغير | شاشة | تحديد ما سيتم مقارنته، ومن قبل من، وتحت أي ظروف تشغيل |
| حرارة، أو فصل متكرر، أو ضوضاء، أو رائحة، أو تشغيل غير متسق مع مصدر غير مؤكد | فحص النظام | تحقق من الحمل، والموصل، وطرف التوصيل، وقضيب التوزيع، والبيئة، والدائرة اللاحقة قبل إلقاء اللوم على الـ MCB |
| لا يزال هناك سؤال حول وظيفة قابلة للاختبار وتوجد طريقة معتمدة لذلك | اختبار مؤهل | سجل الطريقة، والأداة، والظروف، وأساس القبول، والنتيجة |
| جهاز به تشقق، أو تشوه، أو تفحم، أو ذوبان، أو غير موثوق ميكانيكياً، أو ملوث داخلياً، أو تالف بأي شكل آخر | يستبدل | استخدم قطعة بديلة محددة بشكل صحيح وتحقق من سبب حدوث هذه الحالة |
| التطبيق أو العلامات غير مناسبة للدائرة | صحح التصميم | أعد حساب/اختيار الحماية وتحقق من التركيب بدلاً من إجراء استبدال مماثل |
لا يكتمل الاستبدال بمجرد تثبيت الجهاز الجديد على السكة. تأكد من التيار المقنن للجهاز البديل، وخصائص الفصل، وملاءمة الجهد، وقدرة القطع، وترتيب الأقطاب، وتوافق طرف التوصيل وقضيب التوزيع، ونطاق الموصلات، وسياق المعيار المطبق. إن دليل اختيار قاطع الدائرة المصغر (MCB) يغطي ذلك القرار الهندسي.
متى يجب فحص MCB؟
لا توجد فترة زمنية واحدة موثوقة لكل تركيبات MCB. يجب تحديد وتيرة الفحص والتحقق بناءً على برنامج الصيانة وقواعد التركيب المعمول بها، ثم تعديلها وفقاً لـ:
- تعليمات الشركة المصنعة ووثائق المعدات؛;
- المتطلبات القانونية ومتطلبات التحقق المحلية؛;
- أهمية المعدات وعواقب الفشل؛;
- نمط الحمل والاستخدام؛;
- درجة الحرارة المحيطة وظروف صندوق التوزيع؛;
- التعرض للغبار، أو الرطوبة، أو الملح، أو المواد الكيميائية، أو الاهتزاز، أو الآفات؛;
- العمر، والعيوب السابقة، وسجل الصيانة؛;
- تكرار وشدة حالات الفصل أو أحداث الأعطال؛;
- التغييرات في الأحمال، أو الموصلات، أو قضبان التوزيع، أو لوحة التوزيع.
يمكن لحدث ما أن يستدعي إجراء فحص قبل التاريخ المحدد. تشمل الأمثلة حدوث قصر كهربائي، أو الفصل المتكرر غير المبرر، أو تسرب المياه، أو ارتفاع درجة الحرارة الملحوظ، أو أعمال الموصلات، أو تعديل اللوحة، أو وجود صوت أو رائحة غير طبيعية، أو تلف ناتج عن صدمة، أو نتيجة تحقق فاشلة.
يتناول معيار IEC 60364-6 التحقق الأولي والدوري للتركيبات الكهربائية ذات الجهد المنخفض، بما في ذلك تحديد ما إذا كانت التركيبة ومعداتها لا تزال في حالة مرضية للاستخدام المستمر. إنه إطار عمل للتحقق من التركيبات، وليس تصريحاً لابتكار فترة خدمة عالمية واحدة لـ MCB. في المنشآت في أمريكا الشمالية، يوفر معيار NFPA 70B إطار عمل لصيانة المعدات الكهربائية؛ حيث لا يزال النطاق والفترة الزمنية الدقيقان يعتمدان على فئة المعدات، وحالتها، وأهميتها، وتعليمات الشركة المصنعة، والبرنامج المعتمد.
استعادة الخدمة وإغلاق السجل
بعد اكتمال العمل المعتمد، تأكد من إزالة التأريض المؤقت، والأدوات، وأسلاك الاختبار، والحواجز، والمواد الغريبة حسب الحاجة؛ وإعادة تركيب وسائل الحماية والأغطية؛ والتأكد من خلو الموقع من الأفراد المتأثرين؛ وصحة الملصقات وجداول الدوائر؛ واتباع إجراءات الاستعادة المصرح بها.
يجب أن يتضمن سجل الصيانة ما يلي:
- تحديد المعدات والدوائر؛;
- الشركة المصنعة لـ MCB، والسلسلة، والتقييمات الظاهرة؛;
- التاريخ، والمفتش، وأمر العمل، وسبب الفحص؛;
- سجل التشغيل ومحفز الحدث، إن وُجد؛;
- الملاحظات البصرية وملاحظات منطقة التوصيل؛;
- الاختبارات التي تم إجراؤها، والطريقة، وتحديد الأداة، والظروف، والنتائج؛;
- العيوب وأهميتها المفسرة؛;
- الإجراءات التصحيحية والمكونات المستبدلة؛;
- التصرف النهائي: الاحتفاظ، أو المراقبة، أو التحقيق، أو الاختبار، أو الاستبدال، أو إعادة التصميم؛;
- حالة الاستعادة والاعتماد؛;
- مصدر أو فاصل زمني لتنشيط المراجعة التالية.
السجلات القابلة للتحليل أكثر قيمة من علامات الفحص المنفردة. فهي تتيح للمفتشين مستقبلاً مقارنة التغييرات، وربط الأعراض المتكررة بتاريخ الدائرة، وتبرير سبب الإبقاء على قاطع الدائرة MCB أو استبداله.
قاعدة الصيانة النهائية
حافظ على وظيفة الحماية والتركيب, ، وليس آلية قاطع الدائرة MCB المحكم. ابدأ بالهوية وتاريخ التشغيل، وافحص القاطع وواجهات التوصيل الخاصة به، واختر فقط الاختبارات التي تجيب على سؤال محدد، وتحقق من النظام الكامن وراء النتائج غير الطبيعية، واستبدل الأجهزة التالفة أو غير الموثوقة بدلاً من محاولة الإصلاح الداخلي.
إذا حدد الفحص حاجة للاستبدال، راجع مجموعة قواطع الدائرة المصغرة VIOX مقابل متطلبات الدائرة واطلب وثائق المنتج الدقيقة قبل الاختيار.
