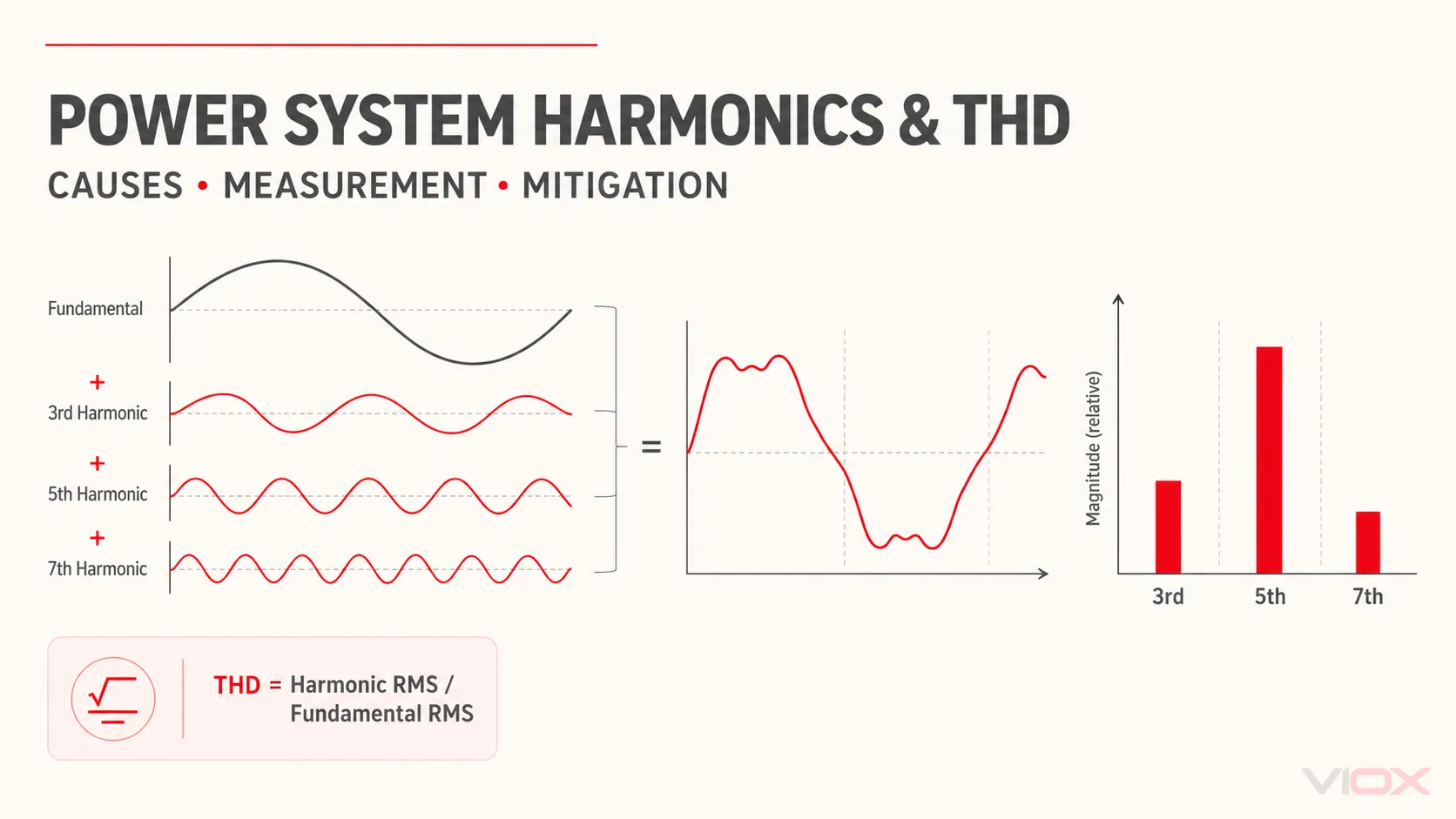

شرح توافقيات النظام الكهربائي و THD: الأسباب والآثار والقياس والتخفيف

توافقيات النظام الكهربائي هي مكونات جهد أو تيار تكون تردداتها مضاعفات صحيحة لتردد الطاقة الأساسي. في نظام بتردد 50 Hz، التوافقية الثالثة هي 150 Hz والخامسة هي 250 Hz؛ وفي نظام بتردد 60 Hz، تكون 180 Hz و300 Hz. تتحد هذه المكونات مع الموجة الأساسية مما يجعل الجهد أو التيار يحيد عن الموجة الجيبية المثالية.

التشويه التوافقي الكلي (THD) يختصر المحتوى التوافقي المجمع في نسبة مئوية واحدة. إنه مفيد للفحص، وتحديد الاتجاهات، ومقارنة القياسات، ولكن قيمة THD وحدها لا تحدد المصدر، أو رتبة التوافقية السائدة، أو نقطة الامتثال، أو المعالجة الصحيحة. يجب أن يميز التقييم الموثوق بين تشويه الجهد وتشويه التيار، وتأكيد مكان أخذ القياس، ومراجعة الطيف التوافقي، وتقييم التركيب تحت ظروف تحميل تمثيلية.

الوجبات الرئيسية

• تخلق الأحمال غير الخطية تياراً توافقياً لأنها تسحب التيار على شكل نبضات بدلاً من أن يكون متناسباً مع الجهد المطبق.
• يؤدي سريان التيار التوافقي عبر معاوقة النظام الكهربائي إلى حدوث تشويه في جهد النظام.
• تستخدم THDv و THDi والتشويه الكلي للطلب (TDD) بسوطاً أو قيم مرجعية مختلفة، ولا ينبغي التعامل معها على أنها قابلة للتبديل.
• تطبق معايير IEEE 519 أهداف تشويه الجهد والتيار في حالة الاستقرار عند نقطة الربط المشتركة (PCC) الخاصة بالمستخدم، وليس كحد عام للقبول/الرفض لكل طرف توصيل بالجهاز.
• يمكن أن تكون قراءة THDi العالية عند الحمل الخفيف مضللة لأن مقام التيار الأساسي يكون صغيراً؛ يوفر TDD مرجعاً قائماً على الطلب لتقييم نقطة الربط المشتركة (PCC).
• يجب أن يتبع إجراء التخفيف عملية القياس. تعمل المفاعلات، والمرشحات السلبية، ومرشحات التوافقيات النشطة، والمقومات متعددة النبضات، والمحركات ذات الواجهة الأمامية النشطة على حل مشكلات مختلفة.
• بنك مكثفات تصحيح معامل القدرة القياسي ليس مرشح توافقيات تلقائياً، وقد يشكل خطراً لحدوث رنين إذا تم تطبيقه دون إجراء دراسة للتوافقيات.

التوافقيات، وTHD، وTDD في لمحة سريعة

كمية	ما يصفه	قيمة مرجعية	أفضل استخدام	خطأ شائع في التفسير
توافقية فردية	مقدار رتبة توافقية واحدة، مثل التوافقية الخامسة	التردد الأساسي أو مرجع آخر محدد	تحديد المصادر المهيمنة واختيار المرشحات	النظر فقط في إجمالي التشوه التوافقي THD وتجاهل رتبة مهيمنة واحدة
THDv	التشوه التوافقي المركب للجهد	الجهد الأساسي	تقييم جودة شكل الموجة عند ناقل أو طرف توصيل الجهاز	تطبيق حد جهد واحد في كل موقع
THDi	التشوه الكلي لتيار التوافقيات	التيار الأساسي عند لحظة القياس	تقييم الحمل وتتبع سلوك التشغيل الخاص به	مقارنة التشوه الكلي لتيار التوافقيات (THDi) عند الحمل الخفيف والحمل الكامل دون سياق
TDD	تيار التوافقيات الكلي بالنسبة لتيار الطلب	تيار حمل الطلب الأقصى، IL	IEEE 519-style current assessment at the PCC	التعامل معه كاسم آخر لـ THDi
طيف التوافقيات	مقدار كل رتبة توافقية مقاسة	التردد الأساسي أو مرجع الجهاز	تشخيص المصدر واختيار التخفيف المناسب	استخدام قيمة إجمالية واحدة دون فحص الرتب

ما الذي يسبب التوافقيات في النظام الكهربائي؟

يسحب الحمل الخطي شكل موجة تيار يتناسب طردياً بشكل عام مع الجهد المطبق. وتعد السخانات المقاومة مثالاً بسيطاً على ذلك. بينما يغير الحمل غير الخطي المعاوقة خلال كل دورة أو يستخدم التبديل والتقويم، لذا يتم سحب تياره على شكل نبضات أو أجزاء مقطوعة. يمثل تحليل فورييه شكل الموجة الدوري المشوه هذا كمكون أساسي بالإضافة إلى مكونات توافقية.

تردد رتبة التوافقيات h هو:

fh = h x f1

حيث:
fh = تردد التوافقيات
h = رتبة التوافقيات: 2، 3، 4، 5...
f1 = التردد الأساسي: عادةً 50 Hz أو 60 Hz

تشمل الأحمال الشائعة المسببة للتوافقيات ما يلي:

• محركات التردد المتغير (VFDs) ذات النبضات الست وغيرها من أحمال المقومات؛;
• أنظمة إمداد الطاقة غير المنقطعة (UPSs)؛;
• مزودات الطاقة بنمط التبديل في أجهزة الكمبيوتر، والخوادم، ومعدات التحكم؛;
• مشغلات LED وكوابح الإضاءة الإلكترونية;
• شواحن البطاريات ومعدات شحن السيارات الكهربائية؛;
• معدات اللحام، وأفران القوس الكهربائي، وغيرها من العمليات الصناعية غير الخطية؛;
• المعدات المغناطيسية المشبعة في ظل ظروف التشغيل غير الطبيعية.

يقوم الحمل عموماً بحقن تيار توافقي أولاً. ومع تدفق هذا التيار عبر المحولات، والكابلات، وقضبان التوزيع (busbar)، وممانعة المصدر، فإنه يُحدث هبوطاً في الجهد التوافقي. ويمكن للتشوه الناتج في الجهد أن يؤثر بعد ذلك على المعدات الأخرى المتصلة بنفس الناقل. هذا التمييز مهم لأن استبدال حمل حساس لا يزيل المصدر على مستوى النظام، في حين أن إضافة مرشح عند ناقل خاطئ قد لا يحقق سوى تحسن ضئيل.

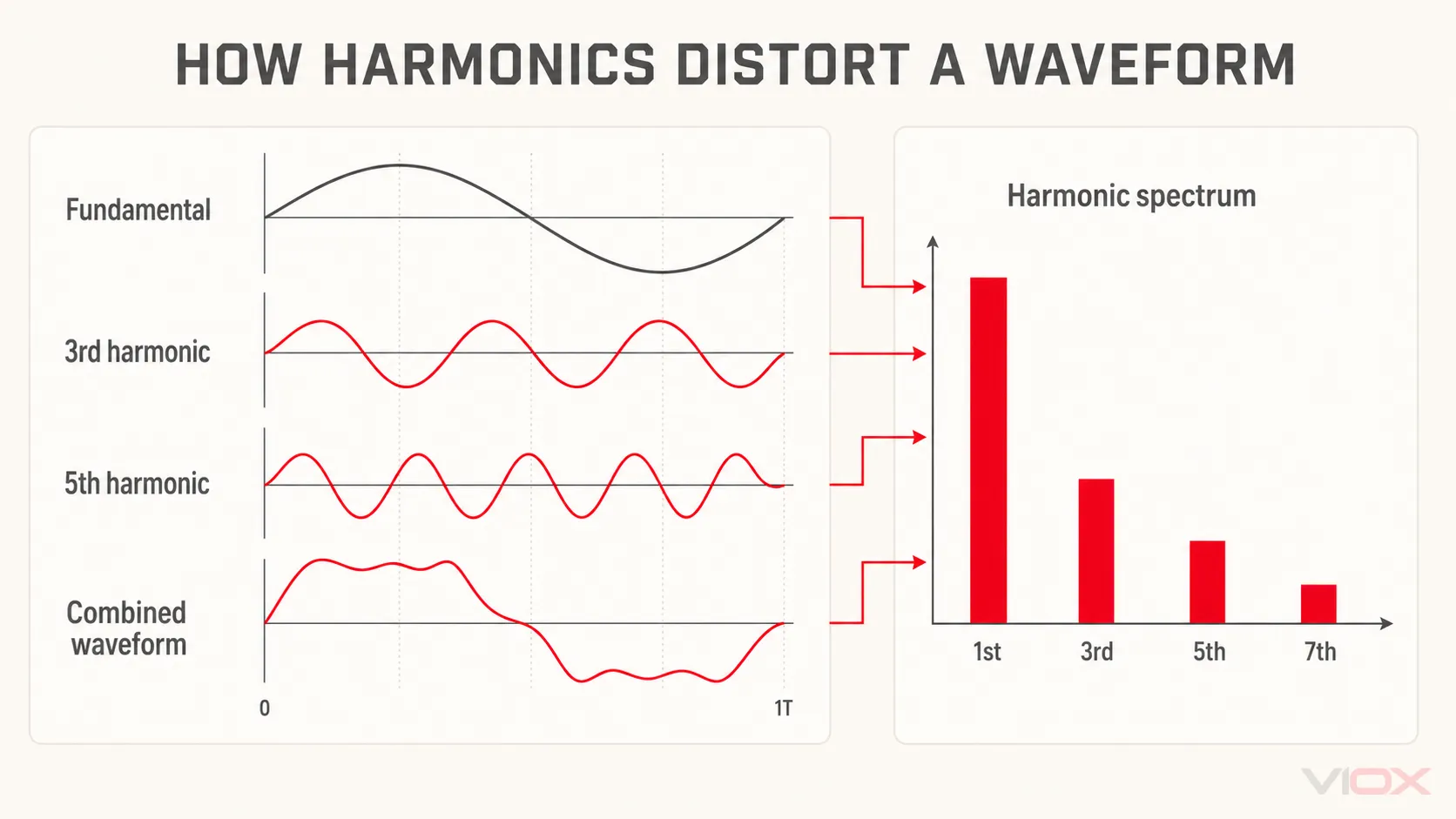

كيف تشوه التوافقيات شكل موجة التيار المتردد AC

يحتوي شكل الموجة الجيبية المثالي على التردد الأساسي فقط. قد يسحب الحمل غير الخطي الحقيقي تياراً أساسياً بالإضافة إلى مكونات من الدرجة الثالثة والخامسة والسابعة وما فوقها. وفي كل لحظة، تُجمع هذه المكونات جبرياً. قد تبدو النتيجة مسطحة القمة، أو حادة الذروة، أو مسننة، أو مشوهة بطريقة أخرى، على الرغم من أن جهد RMS يظهر قريباً من القيمة الاسمية.

يوفر شكل الموجة وطيفها معلومات مختلفة:

• يوضح شكل الموجة في النطاق الزمني التسنن، وتسطح القمة، وعامل القمة المرتفع، وسلوك التبديل.
• يوضح طيف مجال التردد رتب التوافقيات المهيمنة.
• يوفر إجمالي التوافقيات (THD) قيمة إجمالية ملائمة، لكنه لا يمكنه توضيح ما إذا كان التشويه ناتجًا بشكل أساسي عن التوافقيات الثالثة أو الخامسة أو السابعة، أو ما إذا كان موزعًا عبر العديد من الرتب.

بالنسبة لتصميم إجراءات التخفيف، عادة ما يكون الطيف أكثر فائدة من الإجمالي وحده.

كيف يتم حساب إجمالي التشويه التوافقي؟

إجمالي التشويه التوافقي للجهد (Voltage THD)

إجمالي التشويه التوافقي للجهد هو قيمة الجذر التربيعي لمجموع مربعات جهود التوافقيات مقسومًا على الجهد الأساسي:

THDv = [sqrt(V2^2 + V3^2 + ... + Vh^2) / V1] x 100%

V1 = قيمة RMS للجهد الأساسي
Vh = قيمة RMS لجهد التوافقي ذي الرتبة h

يشير THDv إلى مدى انحراف شكل موجة الجهد عند نقطة القياس عن مكونها الأساسي. وهو يتأثر بالتيار التوافقي وبالمعاوقة بين المصدر ونقطة القياس.

التشوه التوافقي الكلي للتيار (THD)

يستخدم التشوه التوافقي الكلي للتيار (THD) نفس الهيكل، ولكنه ينسب تيار التوافقيات إلى التيار الأساسي المقاس في ذلك الوقت:

THDi = [sqrt(I2^2 + I3^2 + ... + Ih^2) / I1] x 100%

I1 = قيمة RMS للتيار الأساسي في لحظة القياس
Ih = قيمة RMS لتيار التوافقيات من الرتبة h

يُعد THDi مفيداً عند تقييم سلوك حمل غير خطي فردي. ومع ذلك، يمكن أن تزداد النتيجة بشكل حاد عند الحمل الخفيف لأن I1 يصبح صغيراً، حتى عندما لا يكون تيار التوافقيات المطلق في أسوأ حالاته بالنسبة للنظام الكهربائي. احرص دائماً على تسجيل تيار الحمل وحالة التشغيل بجانب قيمة THDi.

التشوه الكلي للطلب (TDD)

ينسب TDD تيار التوافقيات إلى قيمة تيار الطلب بدلاً من التيار الأساسي اللحظي:

TDD = [sqrt(I2^2 + I3^2 + ... + Ih^2) / IL] x 100%

IL = تيار الحمل الأقصى المطلوب عند نقطة التوصيل المشتركة (PCC)، والمحدد لطريقة التقييم المطبقة

هذا المقام الأكثر استقراراً يجعل TDD مناسباً لتقييم كيفية ارتباط التيار التوافقي للمنشأة بحملها عند نقطة التوصيل المشتركة (PCC). يجب أن يتبع كل من IL, ، وفترة التجميع، وفترة المراقبة، ونسبة القصر الكهربائي المعيار المطبق ودراسة المشروع. لا تستبدل تصنيف قاطع الدائرة، أو تيار لوحة بيانات المحول، أو قياس موضعي عشوائي دون مبرر.

لماذا يمكن أن يروي كل من THDv و THDi قصصاً مختلفة

التشوه العالي في التيار لا يعني تلقائياً وجود تشوه عالٍ في الجهد. يمكن للنظام الكهربائي القوي ذو معاوقة المصدر المنخفضة أن يمتص تياراً توافقياً كبيراً مع الحفاظ على شكل موجة جهد نظيف نسبياً. أما النظام الضعيف أو المغذي الطويل ذو المعاوقة العالية فيمكن أن يطور تشوهاً أكبر في الجهد ناتجاً عن تيار توافقي أصغر.

التمييز التشخيصي العكسي مفيد أيضاً:

• غالباً ما يشير ارتفاع THDi في فرع واحد مع وجود THDv مقبول عند الناقل الرئيسي (main bus) إلى حمل غير خطي محلي ذي تأثير محدود على النظام.
• يشير ارتفاع THDv عبر عدة مغذيات إلى وجود تشوه عند ناقل مشترك في المنبع أو حالة رنين.
• قد تشير زيادة التشوه التوافقي الكلي للجهد (THDv) عند مدخل الخدمة قبل تشغيل أحمال الموقع الرئيسية إلى وجود تأثير من جهة المنبع يتطلب تحقيراً من جانب شركة المرافق.
• تشير زيادة التشوه التوافقي الكلي للتيار (THDi) فقط خلال نمط تشغيل محدد إلى مصدر ناتج عن العملية، مثل تحميل المشغلات (drive loading)، أو توصيل المقومات (rectifier conduction)، أو تشغيل أجهزة الشحن.

ما هي المشاكل التي يمكن أن تسببها التوافقيات؟

لا تنتج التوافقيات عرضاً واحداً عالمياً. إذ تعتمد تأثيراتها على رتبة التوافقيات، ومقدارها، ومعاوقة النظام، ونمط الحمل، وترتيب التأريض، والرنين، وتصميم المعدات.

سخونة إضافية في الموصلات، وقضبان التوزيع (Busbars)، والمحولات

يؤدي تيار التوافقيات إلى زيادة إجمالي التيار ذو القيمة الفعالة (RMS) وبالتالي زيادة سخونة الموصلات. كما تزيد المكونات ذات التردد العالي من خسائر التيار الدوامي (eddy-current) والتأثير السطحي (skin-effect) في الأجزاء المغناطيسية والموصلة. قد تعاني المحولات التي تغذي أحمالاً غير خطية كبيرة من خسائر إضافية في الملفات وخسائر شاردة حتى عندما يبدو متوسط الطلب بالكيلوواط (kW) طبيعياً.

تعد التوصيلات المتأثرة بالفعل بمقاومة عالية عرضة للخطر بشكل خاص لأن التيار ذو القيمة الفعالة (RMS) المشوه يضيف إلى I²R السخونة. طرق التشخيص الواردة في دليل VIOX لـ ارتفاع درجة حرارة طرف توصيل يساعد في التمييز بين الأحمال التوافقية والتوصيلات المرتخية أو التالفة.

ارتفاع درجة حرارة الموصل المحايد

في النظام الكهربائي المتوازن ثلاثي الأطوار رباعي الأسلاك، تلغي التيارات الأساسية للأحمال أحادية الطور المتماثلة بعضها البعض إلى حد كبير في الموصل المحايد. التوافقيات الثلاثية، بما في ذلك التوافقية الثالثة والتاسعة والخامسة عشرة، هي مركبات ذات تسلسل صفري ويمكن أن تتراكم في الموصل المحايد بدلاً من أن تلغي بعضها البعض. لذا، فإن قراءة تيار الطور المتوازن لا تضمن تياراً محايداً منخفضاً.

ينبغي قياس تحميل الموصل المحايد مباشرةً في المواقع التي تتركز فيها الأحمال الإلكترونية أحادية الطور. لا تخلط بين وظيفة نقل التيار للموصل المحايد ومسار التأريض الوقائي؛ فالفرق بينهما موضح في قضيب المحايد مقابل قضيب التأريض.

فقد المحرك، ونبض عزم الدوران، والضوضاء

تخلق توافقات الجهد مجالات مغناطيسية دوارة بسرعات واتجاهات مختلفة. في المحركات الحثية، تعارض بعض تتابعات التوافقيات المجال الدوار الأساسي، بينما يعزز البعض الآخر اتجاهه عند سرعات تزامنية مختلفة. يمكن أن تؤدي النتيجة إلى فقد إضافية في النحاس والحديد، ونبض في عزم الدوران، واهتزاز، وضوضاء مسموعة، وتقليل في الهامش الحراري المتاح.

عند وجود محركات أقراص (Drives)، افصل توافقيات خط جانب الدخل عن إجهاد جهد PWM في جانب الخرج. فمفاعل الخط أو مرشح التوافقيات في جانب الدخل يعالج مشكلة مختلفة عن مفاعل الخرج أو مرشح الموجة الجيبية أو dV/dt مرشح. يوفر دليل VIOX الخاص بـ مقارنة VFD والمبدئ الناعم (soft starter) السياق الأوسع للتحكم في المحركات.

الإجهاد المفرط للمكثف والرنين

تعمل مكثفات تحسين معامل القدرة على تقليل طلب القدرة غير الفعالة عند التردد الأساسي، لكن معاوقاتها تنخفض مع ارتفاع التردد. وبالاشتراك مع حث النظام، يمكن أن تنشئ رنيناً متوازياً أو متسلسلاً بالقرب من رتبة توافقية موجودة. قد تؤدي النتيجة إلى تضخيم جهد أو تيار التوافقيات وزيادة الحمل على المكثفات أو المفاعلات أو المحولات أو أجهزة التبديل.

لذلك، لا ينبغي تقديم بنك مكثفات تقليدي كحل عالمي للتوافقيات. وحيثما يكون المحتوى التوافقي كبيراً، قد يتطلب التصميم مفاعلات غير مضبوطة (detuned reactors) أو مرشحاً سلبياً مضبوطاً أو مرشح توافقيات نشطاً أو حلاً هندسياً آخر. يتم تغطية الغرض وحدود تحسين معامل القدرة التلقائي في المعنى الكامل لـ APFC وآلية عمله.

التشغيل المزعج والأعطال الإلكترونية

يمكن للأشكال الموجية المشوهة أن تزيد من ذروة التيار، وتغير نقاط العبور الصفري، وتضيف حرارة، وتتداخل مع المعدات التي تفترض وجود إمداد جيبي تقريباً. تشمل الأعراض المحتملة تشغيل أجهزة الحماية دون سبب واضح، وإنذارات مراحل المكثفات، وضوضاء المحولات، وإعادة ضبط أجهزة التحكم، وقراءات غير صحيحة من أدوات غير مناسبة، وتقليل العمر الافتراضي للمعدات.

هذه الأعراض ليست دليلاً على وجود توافقيات (harmonics). فالموصلات المفكوكة، وعدم اتزان الجهد، والنبضات العابرة (transients)، والحمل الزائد، والتداخل الكهرومغناطيسي، والإعدادات غير الصحيحة يمكن أن تظهر بشكل مشابه. يلزم إجراء قياس قبل اختيار الحل.

أين وكيف يجب قياس التوافقيات؟

يجب أن تجيب خطة القياس على سؤال محدد: الامتثال عند نقطة التوصيل المشتركة (PCC)، أو استكشاف أخطاء المعدات وإصلاحها، أو تحديد المصدر، أو تخطيط السعة، أو التحقق بعد أعمال التخفيف. نادراً ما يجيب قياس في نقطة واحدة على هذه الأسئلة الخمسة جميعها.

1. تحديد نطاق القياس

بالنسبة لتقييم IEEE 519 على مستوى المنشأة، حدد نقطة التوصيل المشتركة (PCC) التعاقدية أو الهندسية. لاستكشاف الأخطاء وإصلاحها داخلياً، قم بالقياس أيضاً عند نقطة التوصيل داخل المصنع، وناقل التوزيع الرئيسي، والمغذيات المشتبه بها، وأطراف توصيل الأحمال حسب الضرورة. قم بتوثيق الرسم الخطي الأحادي (one-line diagram) وموقع كل قراءة.

2. استخدم أجهزة قياس مناسبة

استخدم محلل جودة الطاقة القادر على قياس الجهد والتيار ثلاثي الأطوار في آن واحد، والتقاط طيف التوافقيات، و THDv، و THDi، و TDD عند الحاجة، وتسجيل الأحداث، وقياس تيار المحايد للأنظمة ذات الأسلاك الأربعة. يتناول معيار IEC 61000-4-7 أجهزة قياس التوافقيات والتوافقيات البينية، بينما يحدد معيار IEC 61000-4-30 طرق قياس جودة الطاقة وفئات القياس.

لا يعد جهاز القياس الأساسي الذي يستجيب للقيمة المتوسطة كافياً لتشخيص الموجات المشوهة. يمكن لجهاز قياس القيمة الفعالة الحقيقية (true-RMS) تحسين دقة قياس تيار وجهد الـ RMS، ولكنه عادةً لا يغني عن محلل جودة الطاقة لتحليل رتبة التوافقيات، والاتجاهات، وتحديد اتجاه التيار، وتحليل الامتثال.

3. التقط ظروف التشغيل التمثيلية

سجل القياسات عبر حالات التشغيل المختلفة بدلاً من الاعتماد على لقطة واحدة:

• حمل المنشأة عند الحد الأدنى، والمستوى الطبيعي، والحد الأقصى؛;
• حالات تسارع المحرك، والتشغيل المستقر، والسرعة المنخفضة؛;
• أنماط تشغيل نظام الطاقة غير المنقطعة (UPS) أو الشاحن؛;
• مراحل بنك المكثفات التي يتم توصيلها وفصلها؛;
• تشغيل المولد والمصدر الرئيسي حيثما كان كلاهما ممكناً؛;
• دورات الإنتاج المرتبطة بالشكاوى أو السخونة الزائدة.

4. سجل السياق مع كل قيمة للتشوه التوافقي الكلي THD

على الأقل، سجل ما يلي:

• موقع القياس وتكوين النظام الكهربائي؛;
• الجهد بين الطور والطور والجهد بين الطور والمحايد حسب الاقتضاء؛;
• تيار RMS للطور والمحايد؛;
• THDv و THDi و TDD حيثما كان ذلك مناسباً؛;
• طيف التوافقيات الفردية وقيم الطور؛;
• kW و kVA و kvar، ومعامل القدرة، وحالة الحمل؛;
• حالة محول المصدر، والموصل، وبنك المكثفات؛;
• الطابع الزمني وفترة التسجيل.

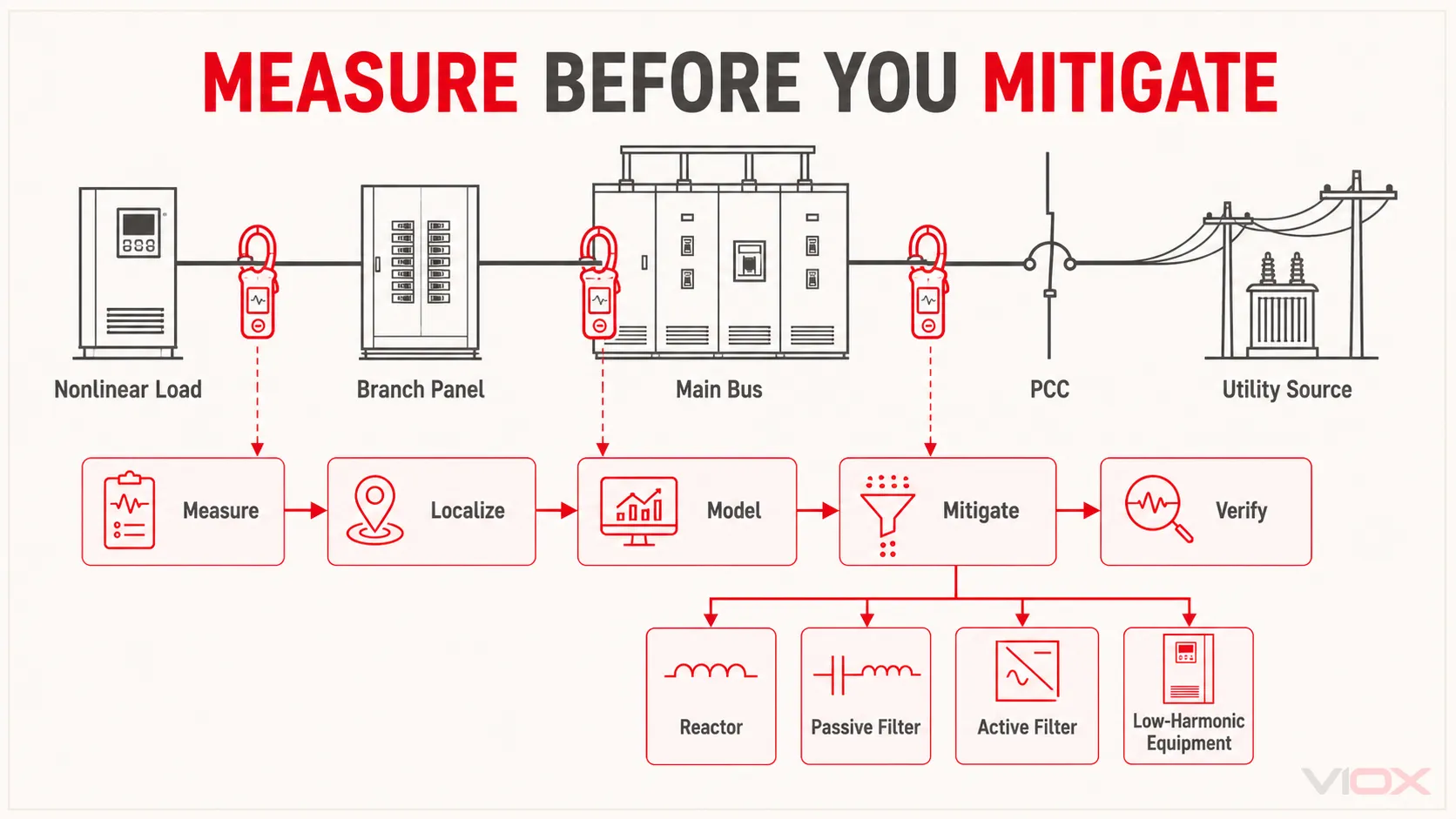

5. تتبع المصدر بشكل منهجي

ابدأ عند نقطة التقييم وقارن بين القراءات في المنبع والمصب. إذا ارتفع التشوه بشكل حاد عند توصيل أحد المغذيات، فاستمر نحو ذلك الفرع. إذا أظهرت عدة مغذيات تشوهاً مماثلاً في الجهد، فافحص الناقل المشترك، أو رنين المكثفات، أو المصدر في المنبع.

التسلسل الصحيح هو القياس، وتحديد الموقع، والنمذجة، والتخفيف، والتحقق. قد تؤدي عملية تركيب مرشح قبل إنشاء خط الأساس هذا إلى إخفاء عرض واحد مع ترك المصدر الفعلي أو الرنين دون تغيير.

كيفية تطبيق المعايير على التوافقيات

المرجع	الدور الأساسي	الحد العملي
IEEE 519-2022	أهداف تشوه الجهد والتيار في النظام الكهربائي	تُطبق عند نقطة التوصيل المشتركة (PCC) للمستخدم في ظل ظروف الحالة المستقرة المحددة؛ تعتمد حدود التيار على سياق النظام، بما في ذلك قوة القصر الكهربائي بالنسبة للطلب
IEC 61000-4-7	أجهزة قياس التوافقيات والتوافقيات البينية	يحدد كيفية تجميع المكونات الطيفية وقياسها لتقييم المعدات ونظام الإمداد
IEC 61000-4-30:2025	طرق قياس جودة الطاقة في الموقع	يحدد طرقاً قابلة للتكرار ونهج الفئة A/الفئة S للمعايير التي تشمل توافقيات الجهد والتيار
IEC 61000-2-4:2024	مستويات التوافق في أنظمة توزيع الطاقة الصناعية	يُطبق عند نقطة التوصيل داخل المنشأة ويقسم البيئات الكهرومغناطيسية الصناعية إلى فئات محددة
IEC 61000-3-2 / IEC 61000-3-12	حدود انبعاث التيار التوافقي لفئات محددة من المعدات	معايير على مستوى المعدات ذات نطاق محدد؛ وهي ليست بديلاً عن التقييم الكامل لنقطة الربط المشترك (PCC) في المنشأة

ثلاث قواعد تمنع معظم الأخطاء المتعلقة بالمعايير:

1. تأكد من نقطة التقييم. الحد المطبق عند نقطة الربط المشترك (PCC) ليس بالضرورة هو نفس الحد المطبق عند مدخل مغير التردد (VFD) أو لوحة فرعية بعيدة.
2. تأكد من القاسم وطريقة حساب المتوسط. يمكن أن ينتج عن كل من THDi و TDD نسب مئوية مختلفة جداً من نفس طيف التيار.
3. تأكد من الإصدار المطبق ونطاق المعدات. قد تضيف متطلبات المرافق، ومواصفات المشروع، وأكواد الشبكة الإقليمية، ومعايير المنتج التزامات تتجاوز الدليل العام.

ما هي طريقة تخفيف التوافقيات التي يجب عليك استخدامها؟

لا يوجد مرشح أمثل عالمي. اختر الطريقة بناءً على طيف المصدر، وتغير الحمل، ومعاوقة النظام الكهربائي، والأداء المطلوب، والمساحة المتاحة، والفقد، وقدرة الصيانة، والتوسع المستقبلي.

الوضع	خيارات التخفيف المطلوب تقييمها	اعتبارات هندسية
محرك تقليدي ذو ست نبضات	مفاعل خط AC، أو خنق DC، أو مرشح توافقي سلبي، أو محرك منخفض التوافقيات، أو محرك ذو واجهة أمامية نشطة (active-front-end drive)	الخفض المطلوب، نطاق الحمل، هبوط الجهد، الكفاءة، مساحة التثبيت، ترتيب التحويلة (bypass)
أحمال غير خطية متعددة ذات طلب متغير	مرشح توافقي نشط مركزي أو موزع	موقع محول التيار (CT)، تيار التعويض، الرتب التوافقية، تنوع الأحمال، هامش التوسع
رتب توافقية سائدة ومستقرة	مرشح سلبي مضبوط أو واسع النطاق	ممانعة الشبكة، سماحية الضبط، تحمل المكثف، الرنين، تشغيل المولد
تصحيح معامل القدرة في شبكة مشوهة	مجموعة مكثفات غير مضبوطة (Detuned) أو مجموعة مرشحات هندسية	الطيف الحالي، تردد الرنين، تيار المكثف، واجب التحويل، إعدادات وحدة التحكم
تيار توافقي ثلاثي عالٍ في نظام رباعي الأسلاك	تقليل انبعاثات المصدر، إعادة توزيع الأحمال، استخدام الترشيح المناسب، ومراجعة تصميم المحايد/المحولات	قياس تيار المحايد، السعة الحرارية للموصل، ملاءمة المحول، الأحمال الإلكترونية المستقبلية
مشروع جديد بطلب مرتفع على مقومات التيار (rectifier)	مقوم متعدد النبضات، محول إزاحة الطور، واجهة أمامية نشطة (Active Front End)، أو معدات ذات توافقيات منخفضة محددة	قوة المصدر، التكرارية، تعقيد المحول، تكلفة دورة الحياة، هدف الامتثال
المعدات الموجودة تعاني بالفعل من ارتفاع في درجة الحرارة	تخفيف الأحمال والتحكم في المخاطر الحرارية قبل المعالجة الدائمة	مسح التوافقيات، وفحص التوصيلات، والتهوية، وحالة الموصلات والمحولات

مفاعلات الخط (Line Reactors) وخانقات التيار المستمر (DC Chokes)

تعمل المفاعلات على إضافة ممانعة وتنعيم التيار المسحوب بواسطة أحمال المقومات. وهي بسيطة وقوية نسبياً، ولكن نتائجها تعتمد على ممانعة المصدر وتصميم المشغل. وهي تعمل على تقليل تيار التوافقيات بدلاً من إلغائه، كما تؤدي إلى حدوث هبوط في الجهد وفقد في الطاقة.

مرشحات التوافقيات السلبية (Passive Harmonic Filters)

تجمع المرشحات السلبية بين الملفات والمكثفات لتوفير مسار ذو ممانعة منخفضة لترددات توافقية محددة أو تخميد للنطاق العريض. يمكن أن تكون فعالة للأحمال المستقرة والمتوقعة ولكن يجب تصميمها بناءً على الشبكة الفعلية. تتطلب ميزات ضبط التردد، وتفاوتات المكونات، وتغير الأحمال، والتفاعل مع المولدات أو بنوك المكثفات الأخرى مراجعة دقيقة.

مرشحات التوافقيات النشطة (Active Harmonic Filters)

يقيس مرشح التوافقيات النشط التشوه ويحقن تيار تعويض. وهو يتكيف بشكل أفضل مع ملفات تعريف الحمل المتغيرة ويمكنه استهداف رتب توافقية متعددة، ولكن يجب تحديد سعة التيار، وترتيب محولات التيار (CT)، والاستجابة، والمغلف، والفقد، وأهداف التحكم الخاصة به.

محركات التوافقيات المنخفضة والمقومات النشطة (Active Front Ends)

تعمل بنيات محركات التوافقيات المنخفضة على تقليل التشوه عند المصدر بدلاً من تعويض عدة أحمال عند ناقل مشترك. قد تعمل هذه البنيات على تبسيط التركيبات الجديدة ولكنها تؤثر على التكلفة، ومساحة التركيب، والفقد، والتوافق الكهرومغناطيسي، واستراتيجية الصيانة. تعد القدرة على التجديد (Regenerative capability) وتشويه التوافقيات المنخفض متطلبات منفصلة حتى عندما يقدم منتج واحد كليهما.

سير عمل عملي للتحقيق في التوافقيات

1. حدد الشكوى ونطاق العمل. حدد ارتفاع درجة الحرارة، أو التشغيل المزعج، أو الامتثال، أو التوسع، أو خلل المعدات كمشكلة رئيسية.
2. راجع المخطط أحادي الخط (one-line diagram) وجرد الأحمال. حدد الأحمال غير الخطية، وبنوك المكثفات، والمولدات، والمحولات، والمغذيات الطويلة.
3. ضع خط أساس عند نقطة التوصيل المشتركة PCC أو قضيب التوزيع الرئيسي. سجل الجهد، والتيار، والطلب، والتشوه التوافقي الكلي THD/TDD، وطيف التوافقيات.
4. تتبع الرتب السائدة باتجاه أحمال الأفرع. قارن التغيرات أثناء تشغيل الأحمال الرئيسية.
5. تحقق من الرنين وممانعة النظام الكهربائي. أدرج بيانات المحول وبنك المكثفات في الدراسة.
6. اختر إجراءات التخفيف المقترحة. قارن بين تقليل المصدر، والترشيح السلبي، والترشيح النشط، وتدابير تحمل المعدات.
7. الأداء المتوقع للطراز. تحقق من حالات التشغيل العادية، والحد الأدنى، والحد الأقصى، ومصدر الطاقة الرئيسي، والمولد.
8. قم بالتنفيذ مع مراعاة الحماية والتصميم الحراري. نسق بين الموصلات، وأجهزة التبديل، والتهوية، وحماية المرشحات.
9. أعد إجراء القياسات الأصلية. تحقق من التحسن في نفس المواقع وحالات الحمل المماثلة.

أخطاء شائعة في تقييم التوافقيات

التعامل مع كل نسبة مئوية لـ THD على أنها نفس الكمية

قم دائمًا بتسمية القيمة كـ THDv أو THDi أو TDD وسجل مقامها. النسبة المئوية بدون الكمية المقاسة والموقع تعتبر بيانات غير مكتملة.

القياس عند الحمل غير الخطي فقط

يصف قياس طرف توصيل الحمل طبيعة الحمل ولكنه لا يحدد مدى الامتثال للمنشأة أو التأثير عند نقطة الربط المشترك (PCC). قم بالقياس في كلا الموضعين عند الحاجة.

استخدام THD بدون طيف التوافقيات

يمكن أن يكون لنظامين نفس قيمة THD ولكنهما يحتاجان إلى معالجة مختلفة لأن رتب التوافقيات السائدة فيهما تختلف. احتفظ ببيانات التوافقيات الفردية.

تركيب المكثفات دون التحقق من الرنين

يمكن للمكثفات أن تغير رنين الشبكة نحو توافقية موجودة بالفعل. راجع محتوى التوافقيات والمعاوقة قبل إضافة أو توسيع تصحيح معامل القدرة.

افتراض أن جهاز SPD يزيل التوافقيات

يقوم جهاز الحماية من زيادة التيار (SPD) بالحد من الجهد الزائد العابر وفقًا لتصميمه؛ وهو لا يقوم بترشيح توافقيات تردد الطاقة منخفضة الرتبة بشكل مستمر. تتطلب التوافقيات وزيادات التيار تقييمات وتدابير حماية مختلفة. بالنسبة لحدود الحماية من العبور، انظر ما يفعله جهاز الحماية من الاندفاعات الكهربائية.

التعامل مع محايد أكبر أو محول كمصدر للتخفيف

قد تتحمل المعدات القوية حرارياً أحمال التوافقيات بشكل أفضل، لكنها لا تقلل بالضرورة من حقن التوافقيات أو تشوه الجهد. افصل تدابير التحمل عن تقليل الانبعاثات.

الأسئلة المتداولة

ما الفرق بين التوافقيات و THD؟

التوافقيات هي مكونات تردد فردية عند مضاعفات صحيحة للتردد الأساسي. أما THD فهي نسبة مئوية تمثل مقدار مجموع مربعات جذور تلك المكونات التوافقية بالنسبة لمرجع محدد.

هل يتم قياس THD على الجهد أم التيار؟

يمكن قياسه على كليهما. يصف THDv تشوه شكل موجة الجهد، بينما يصف THDi تشوه شكل موجة التيار. يجب توضيح الكمية لأن الأسباب والحدود والتفسير تختلف.

لماذا يمكن أن يبدو THD للتيار مرتفعًا جدًا عند الحمل الخفيف؟

يقوم THDi بقسمة تيار التوافقيات على تيار التردد الأساسي اللحظي. عند التحميل الخفيف، تصبح قيمة تيار التردد الأساسي في المقام صغيرة، لذا قد ترتفع النسبة المئوية حتى لو لم تزد القيمة المطلقة لتيار التوافقيات. قم بمراجعة قيمة التيار، وطيف التردد، و TDD حيثما كان ذلك مناسباً.

ما الفرق بين THDi و TDD؟

ينسب THDi تيار التوافقيات إلى تيار التردد الأساسي عند لحظة القياس. بينما ينسب TDD تيار التوافقيات إلى تيار حمل الطلب الأقصى المحدد. لذا، يُعد TDD أكثر استقراراً لتقييم نقطة الربط المشترك (PCC) عبر ظروف الحمل المتغيرة.

هل تزيد التوافقيات دائماً من التيار المار في الخط المحايد (Neutral)؟

ليس في كل نظام كهربائي. تبرز هذه المشكلة بشكل أكبر في الأنظمة ثلاثية الأطوار رباعية الأسلاك التي تغذي العديد من الأحمال غير الخطية أحادية الطور، حيث يمكن أن تتجمع تيارات التوافقيات الثلاثية (triplen) في الخط المحايد. قم بقياس التيار في الخط المحايد مباشرة بدلاً من افتراض حدوث إلغاء للتيارات.

هل يمكن لمصفوفة المكثفات تقليل THD؟

فقط عندما يتم تصميمها كجزء من نظام فلترة التوافقيات أو نظام تعويض ذو تردد مضبوط (detuned). قد لا تعمل مصفوفة المكثفات القياسية على تقليل THD، بل قد تؤدي إلى تضخيم التشوه إذا حدث رنين مع محاثة النظام.

هل يقوم جهاز حماية التيار المفاجئ (SPD) بفلترة التوافقيات؟

لا. يعالج الـ SPD الجهد الزائد العابر. التوافقيات هي مكونات موجية مستقرة الحالة أو متكررة تتطلب خفض المصدر، أو مفاعلات، أو مرشحات توافقية، أو تدابير أخرى لجودة الطاقة.

أين يجب أخذ قياسات IEEE 519؟

تحدد IEEE 519 أهداف التشوه في الحالة المستقرة عند نقطة الربط المشترك للمستخدم. يجب تحديد الـ PCC الفعلية من ترتيب الخدمة والمشروع بدلاً من افتراض أنها كل طرف توصيل للمعدات.

ما هو الجهاز المطلوب لقياس THD؟

استخدم محلل جودة طاقة مناسب لهدف التقييم وقادر على تسجيل الجهد ثلاثي الطور، والتيار، والطيف التوافقي، وTHD، وTDD عند الحاجة. يُعد جهاز المولتيميتر true-RMS مفيداً للحصول على قيم RMS دقيقة في الموجات المشوهة، ولكنه عادةً لا يستطيع إجراء دراسة توافقية كاملة.

الختام

تقييم التوافقيات ليس بحثاً عن رقم THD مقبول واحد. بل هو تحقيق منظم لمكونات الموجة، وموقع القياس، وقوة النظام الكهربائي، وسلوك الحمل، وتفاعل المعدات.

ابدأ بالتمييز بين THDv وTHDi وTDD. قم بالقياس عند الحدود الصحيحة في ظل ظروف تشغيل تمثيلية، واحتفظ بالطيف التوافقي الفردي، وتتبع الرتب السائدة باتجاه مصادرها. ثم اختر التخفيف الذي يناسب الشبكة: مفاعلات للممانعة والتحسين، مرشحات سلبية للأطياف المتوقعة، مرشحات نشطة للأحمال المتغيرة، أو معدات ذات توافقيات منخفضة عندما يكون خفض المصدر هو القرار الأفضل للنظام الكهربائي.

بالنسبة لمصنعي اللوحات وشركات تصنيع المعدات الأصلية (OEMs)، فإن المواصفة الأكثر أهمية ليست ببساطة “THD منخفض”. بل هي متطلبات أداء محددة مرتبطة بالـ PCC أو طرف توصيل المعدات، ونطاق حمل التشغيل، والمعيار المطبق، وطريقة القياس، وإجراءات التحقق.

المراجع

• IEEE 519-2022: معيار التحكم في التوافقيات في أنظمة الطاقة الكهربائية
• IEC 61000-4-7: قياسات وأجهزة قياس التوافقيات والتوافقيات البينية
• IEC 61000-4-30:2025: طرق قياس جودة الطاقة
• IEC 61000-2-4:2024: مستويات التوافق في أنظمة توزيع الطاقة الصناعية
• شنايدر إلكتريك: اعتبارات جودة الطاقة
• دليل ABB الفني رقم 6: دليل التوافقيات مع محركات التيار المتردد AC
• فلوك: استكشاف أخطاء توافقيات الطاقة وإصلاحها
