تستخدم المطابخ في الولايات المتحدة عادةً دوائر بجهد 120 V للأجهزة القابلة للتوصيل ودوائر بجهد 240 V لمعدات الطهي الأكبر حجماً. أما المطابخ الأوروبية فتزود الأجهزة العادية بجهد 230 V بشكل عام، لكن المملكة المتحدة ودول أوروبا القارية لا تشترك في دليل واحد لتصميم الدوائر. يغير الجهد التيار المطلوب لحمل معين؛ تحدد قواعد التركيب الوطنية تخصيص الدوائر، واختيار الموصلات والحماية.
السؤال العملي ليس أي نظام أفضل. بل هو ما إذا كانت أحمال المطبخ المتزامنة تناسب دوائر الفرعية وإمدادها، مع حماية مناسبة للبلد والمعدات.
هذه المقارنة تتعلق بالتركيبات السكنية، وليس المطابخ التجارية. وهي تشرح البنية بدلاً من تقديم تعليمات الأسلاك. يجب على متخصص كهربائي مؤهل التحقق من القواعد المعتمدة، وتعليمات الأجهزة، والتركيب الحالي قبل إجراء التعديلات.
الولايات المتحدة مقابل المملكة المتحدة مقابل أوروبا القارية: مقارنة سريعة
| سؤال التصميم | الولايات المتحدة | المملكة المتحدة | أوروبا القارية |
|---|---|---|---|
| إمداد الأجهزة العادية النموذجي | 120 V, 60 Hz | 230 V, 50 Hz | بشكل عام 230 V, 50 Hz |
| أحمال الطهي الأكبر | عادة 240 V بين موصلين ساخنين | دائرة مخصصة، عادة 230 V؛ التحقق من الجهاز والإمدادات المتاحة | توصيل أحادي الطور أو متعدد الأطوار حيثما كان مدعومًا؛ تحقق من مخطط الجهاز |
| ترتيب عام لمقابس الدوائر | الدوائر الفرعية للأجهزة الصغيرة، عادةً ما تكون دائرتان على الأقل 20 A بموجب قواعد المسكن المستندة إلى NEC | دوائر حلقية نهائية أو شعاعية، مصممة وفقًا لـ BS 7671 | دوائر نهائية خاصة بالبلد؛ لا تفترض ترتيب الدائرة الحلقية في المملكة المتحدة |
| تصنيفات المقابس وقواطع الدوائر | تصنيف المقبس وتصنيف الفرع هما فحصان منفصلان | BS 1363 الملحقات هي 13 A؛ يمكن أن يكون للدائرة الحلقية تصنيف مختلف لجهاز الحماية | تختلف أنواع وتصنيفات المقابس حسب البلد |
| مصطلحات الحماية من الصدمات الكهربائية | GFCI | قاطع التيار المتبقي (RCD) أو قاطع التيار المتبقي مع حماية من التيار الزائد (RCBO) | قاطع التيار المتبقي (RCD) أو قاطع التيار المتبقي مع حماية من التيار الزائد (RCBO)، مع المتطلبات الوطنية |
| الحماية من خطأ القوس الكهربائي | تعتمد متطلبات قاطع الدائرة للحماية من القوس الكهربائي (AFCI) على إصدار NEC المعتمد والدائرة | تعتمد متطلبات AFDD على أحكام BS 7671 المعمول بها | التنفيذ الوطني يختلف |
| فحص سعة التزويد | سعة الخدمة والحمل على كلا السلكين | سعة الخدمة والدوائر الفعلية | التزويد الفعلي؛ الحمل لكل طور إذا كان ثلاثي الطور متاحًا |
يتم وصف خط الأساس للجهد/التردد في الولايات المتحدة بواسطة وزارة الطاقة. تتم معالجة علاقات الجهد الاسمي الأوروبي في IEC 60038. هذه خصائص تغذية، وليست إذناً لاستخدام كابل أو قاطع دائرة معين.
لماذا يرسم حمل المطبخ نفسه تيارًا مختلفًا
بالنسبة للحمل أحادي الطور، ترتبط القدرة الكهربائية المدخلة بالتيار على النحو التالي:
I = P / (V × معامل القدرة)
ضع في اعتبارك جهازين افتراضيين يسحبان 1,500 واط لكل منهما, يعملان معاً. افترض تشغيلاً مستقراً، وجهداً اسمياً ومعامل قدرة يقارب 1. هذه أحمال كهربائية مكافئة، وليست ادعاءً بأنه يمكن توصيل نفس الجهاز الفعلي بأي من النظامين.
| الحالة | Current at 120 V | Current at 230 V |
|---|---|---|
| حمل واحد بقدرة 1500 واط | 12.5 A | About 6.5 A |
| حملان يتشاركان دائرة واحدة | 25 أمبير | About 13.0 A |
في فرع 120 V، 20 A، يتجاوز الحمل المدمج 25 A تصنيف الفرع. تخصيص الأحمال لفصل الدوائر المناسبة يغير النتيجة. في 230 V، تسحب نفس طاقة الإدخال المجمعة تيارًا أقل، لكن هذا وحده لا يثبت التوافق مع متطلبات المقبس أو الكابل أو الدائرة أو التحميل المتزامن.
وهذا ما يفسر إمكانية استخدام غلايات ذات طاقة أعلى مع توصيلات 230 V المناسبة. وهذا لا يعني أن كل مطبخ 230 V يمكنه تشغيل جميع أجهزته معًا. كما أن تجاوز تصنيف الكسارة لا يضمن التعثر الفوري: فالتشغيل يتبع خاصية الوقت الحالي للجهاز.
قد تتمتع الأجهزة الإلكترونية والمحركات بعوامل قدرة أو تيارات بدء أو دورات تشغيل تتطلب تقييمًا أكثر تفصيلاً. استخدم تقييمات الإدخال الفعلية، وليس طاقة خرج جهاز تسخين أو تقييم قابس مفترض.
جهد التغذية ليس هو نفسه سعة الدائرة
يتضمن العرض الأمريكي المقسم كلاً من 120 V و240 V
يحتوي مصدر 120/240 V السكني الأمريكي النموذجي على موصلين ساخنين ونقطة مركزية محايدة. يوفر كل مسار ساخن إلى محايد 120 V؛ يوفر من ساخن إلى ساخن 240 V. هذه خدمة أحادية الطور وثلاثة أسلاك، وليست إمدادًا ثلاثي الطور. ال دليل صناعة الكهرباء التابع لوزارة الطاقة يوضح هذا الترتيب السكني.
وبالتالي فإن جهاز الطبخ 240 V لا يقتصر على الطاقة المتوفرة من دائرة سطح العمل 120 V. تحتاج بعض معدات الطهي أيضًا إلى محايد لعناصر التحكم 120 V أو الأحمال الداخلية الأخرى؛ اتبع متطلبات الاتصال الموثقة. موصل تأريض المعدات ليس بديلاً عن المحايد.
لشرح أوسع لمزود الطاقة، انظر لماذا تستخدم الولايات المتحدة 120/240 V.
قد يحتوي المنزل الأوروبي على تغذية أحادية الطور أو ثلاثية الطور.
In نظام ثلاثي الطور 230/400 V، جهد الطور إلى المحايد يبلغ تقريبًا 230 V والجهد من الطور إلى الطور تقريبًا 400 V. لا يحصل المنزل أحادي الطور على سعة ثلاثية الطور لمجرد أن الشبكة المحيطة به ثلاثية الطور.
حتى عندما يقبل الطباخ اتصالاً متعدد المراحل، فإن عناصره الداخلية قد تعمل من طور إلى محايد عند 230 V. لا تستنتج التوصيلات الطرفية أو ترتيبات الجسور من العبارة "400 V طباخ". يحدد مخطط اتصال الجهاز فقط التكوينات المسموح بها.

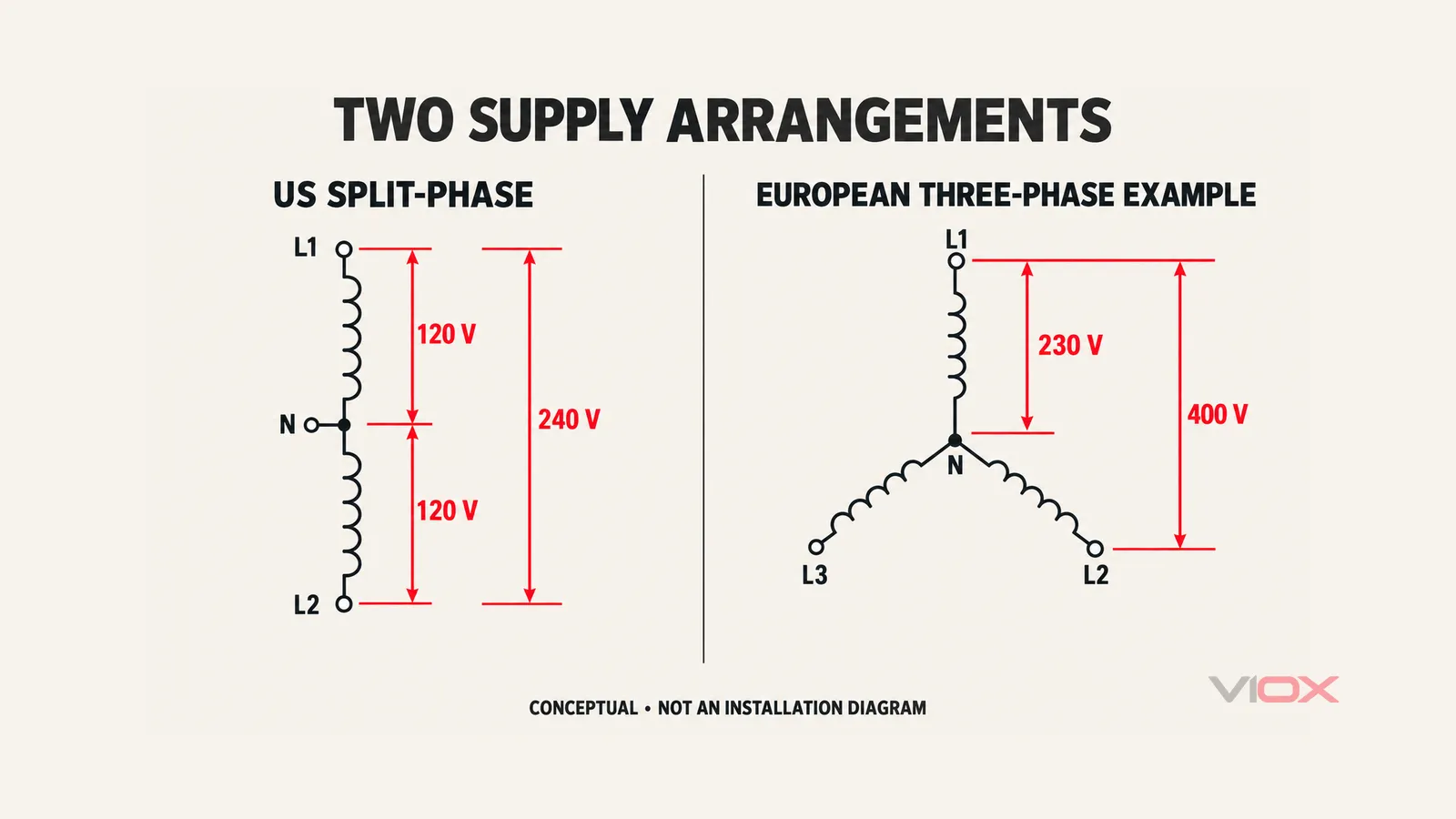

علاقات التغذية فقط. يوضح الرسم الأوروبي تغذية ثلاثية الطور ممكنة واحدة، وليس كل منزل أوروبي. تم حذف الموصلات الواقية والتبديل وتوصيلات التركيب عن قصد.
تخصيص الدائرة: فرعان أمريكيان ليسا حلقة بريطانية
الولايات المتحدة: سعة احتياطية لأحمال الأجهزة الصغيرة.
يوفر تصميم المسكن المعتمد على NEC عمومًا دائرتين فرعيتين على الأقل 20 A للأجهزة الصغيرة التي تخدم المطبخ المخصص والأوعية ذات الصلة. المبادئ التوجيهية السكنية لمقاطعة لاريمر. صف هذا الترتيب وافصل أحمال إضاءة المطبخ والأجهزة المدمجة عن تلك الدوائر.
هذا مبدأ تخصيص الحد الأدنى، وليس دليلاً على أن دائرتين كافيتان لكل مطبخ. لا يزال المصمم يتحقق من الأجهزة، والطلب المتزامن، ومواقع المقابس، والاستثناءات المسموح بها والتعديلات المحلية. قد تشترك مقبسان قريبان في دائرة واحدة؛ الفصل المادي لا يؤسس للفصل الكهربائي.
لا تفترض أن كل ثلاجة يجب أن يكون لها دائرتها الخاصة، أو أن كل جهاز ثابت يمكن أن يشارك دوائر سطح العمل. حدد القاعدة المعمول بها ومتطلبات المعدات لكل حمل.
المملكة المتحدة: فرق الدائرة عن كل قابس مصهر.
تعود حلبة الحلقة النهائية في المملكة المتحدة إلى أصلها؛ دائرة شعاعية لا. يستخدم ترتيب الحلقة المألوف جهاز حماية 32 A وموصلات 2.5 mm²، وفقًا لشروط التصميم والتركيب. ال مناقشة دائرة الحلقة الخاصة بـ IET يشرح لماذا يعتمد هذا على توزيع الحمل ونظام الملحقات.
لا تقوم حلقة 32 A بإنشاء كل مقبس BS 1363 أو توصيل اتصال 32 A. يُحمي المصهر الموجود في القابس الكابل المرن المتصل كجزء من هذا النظام، وللإكسسوار تصنيفه الخاص.
استمرارية الحلقة، والمهمازات، ومسألة تركيز الحمل. هذا ليس إذنًا عالميًا لحماية أي كابل 2.5 mm² على 32 A. إن الدائرة الشعاعية المصممة بشكل صحيح هي ترتيب مختلف، وليست حلقة غير مكتملة.
أوروبا القارية: حدد الدولة أولاً
لا تقم بنسخ الحلقة البريطانية إلى مشروع قاري، أو قم بتعيين حجم قاطع دائرة واحد لجميع مقابس المطابخ الأوروبية. القواعد الوطنية وطرق التركيب وتعليمات الأجهزة تتحكم في الترتيب النهائي.
لكل تصميم خاص بالدولة، حدد دوائر المقابس، ومعدات الطهي الثابتة، وغسالة الأطباق والأحمال الكبيرة الأخرى بشكل منفصل. ثم تحقق من قدرة الموصل على حمل التيار، وتنسيق جهاز الحماية، وظروف التركيب، وانخفاض الجهد. الجهد الاسمي هو مجرد مدخل واحد.
خدمة ثلاثية الطور: تحقق من كل طور، وليس فقط القدرة الإجمالية
لنفترض أن المنزل التوضيحي 230/400 V يحتوي على 25 A الحد لكل مرحلة. طاقته المثالية المتوازنة عند معامل قدرة 1 هي تقريبًا:
3 x 230 V x 25 A = 17,250 W
وهذا لا يسمح بـ 17.25 kW على مرحلة واحدة. يستهلك حمل المطبخ الافتراضي 5 kW حوالي 21.7 A. أضف 2 kW من الأحمال الأخرى على ذلك الطور ويصبح التيار حوالي 30.4 A، متجاوزًا حده 25 A حتى لو كانت الأطوار الأخرى محملة بشكل خفيف.
يوضح هذا المثال التخصيص، وليس توقع وقت الفصل أو حساب خدمة كامل. يجب تقييم التنوع، وعامل القدرة، والتوافقيات، والحماية الفعلية بشكل منفصل. تتطلب خدمات الانقسام المرحلي الأمريكية أيضًا فحوصات تحميل على كلا الساقين؛ فالموازنة ليست مصدر قلق أوروبي حصريًا.
الحماية: التيار الزائد والصدمة وأعطال القوس هي مهام مختلفة
| وظيفة الحماية | المصطلحات الأمريكية | المصطلحات البريطانية / الأوروبية | ما لا يجب افتراضه |
|---|---|---|---|
| الحمل الزائد والدائرة القصيرة | قاطع دائرة الفرع | MCB أو التيار الزائد part of و RCBO | جهاز التيار المتبقي المستقل يوفر هذه الوظيفة بالضرورة |
| الحماية من الصدمات بالتيار المتبقي | قاطع تيار التسرب الأرضي من الفئة A | RCD؛ RCCB أو التيار المتبقي part of و RCBO | عتبات متساوية، اختبارات متطابقة أو قابلية تبادل المنتجات تلقائيًا |
| الكشف عن الأعطال القوسية | AFCI | AFDD | الحماية من التيار الزائد أو التيار المتبقي تكتشف تلقائيًا كل قوس كهربائي خطير |
منتجات الحماية الشخصية لقواطع تيار التسرب الأرضي الأمريكية تقع ضمن إطار اختبار UL 943. تتميز أجهزة GFCI من الفئة A بنطاق تشغيل 4-6 mA، كما هو موضح في شرح IAEI لأساسيات قواطع التيار التفاضلي الأرضي. تستخدم الحماية الأوروبية الإضافية من الصدمات عادةً أجهزة RCD ذات تصنيف لا يزيد عن 30 mA، كما هو موضح بواسطة VDE. هذه مواصفات مختلفة بموجب معايير مختلفة، وليست تسميات أداء قابلة للتبديل. لا يعد أي منهما ضمانًا ضد جميع الصدمات الكهربائية.
يتطلب قاطع التيار المتبقي (RCCB) حماية مناسبة ضد التيار الزائد. يجمع قاطع التيار المتبقي مع الحماية من التيار الزائد (RCBO) بين وظائف التيار المتبقي والحماية من التيار الزائد. التوجيه الفني لـ Electrical Safety First يميز بوضوح بين واجبات الحماية هذه. للحصول على مقارنة أوسع للأجهزة، انظر مقارنة قواطع التيار المتبقي (RCD) بقواطع التيار التفاضلي الأرضي (GFCI).

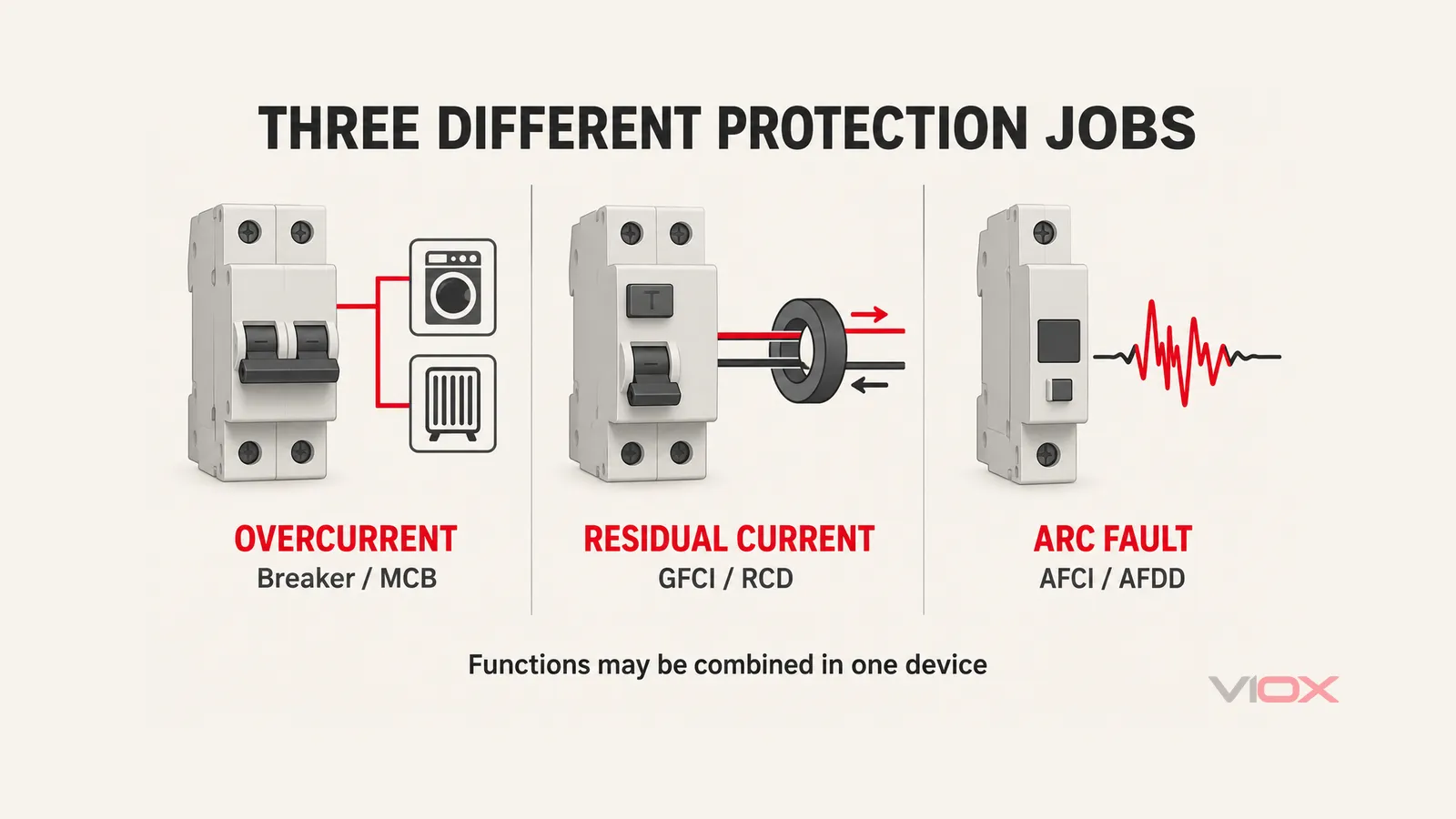

مقارنة وظيفية، وليست مخطط توصيل. قد تجمع المنتجات المتكاملة بين الوظائف؛ يعتمد النموذج الفعلي والمعايير المطبقة على الوظائف المقدمة.
تحقق من القواعد المعتمدة بدلاً من الملخص عبر الإنترنت.
وسّع NEC لعام 2023 تغطية GFCI في مطابخ المساكن لتشمل ما هو أبعد من أوعية سطح العمل، كما هو موثق في مواد مراجعة NEC لعام 2023 في مينيسوتا.. لا يزال التطبيق يعتمد على الإصدار والتعديلات المطبقة محليًا. قد يكون للمنشآت والتعديلات القديمة التزامات مختلفة.
تعتمد متطلبات AFCI و AFDD أيضًا على نطاق الدائرة وفئة المبنى والقواعد المطبقة. لا تشرح اختلافاتهم فقط من خلال البناء الخشبي مقابل البناء الحجري. للحصول على تفاصيل خاصة بالغرف في الولايات المتحدة، استخدم دليل موقع AFCI الخاص بـ VIOX. إلى جانب الرمز المحلي المعتمد.
إذا فقدت عدة دوائر مطبخ الطاقة معًا، حدد الجهاز الذي تم تشغيله. قد يشير تعثر RCCB مشترك إلى تيار متبقي؛ قد يشير جهاز تيار زائد رئيسي إلى حمل زائد أو خطأ آخر. تغيير التصنيف قبل تشخيص الحدث يمكن أن يبطل الحماية.
قبل تحديد لوحة توزيع المطبخ
قدم للمصمم أو المورد هذه المدخلات الخمسة:
- البلد والقواعد المعمول بها: الإصدار المعتمد، والتعديلات المحلية، والعمل الجديد أو التغيير، ومتطلبات الفحص.
- مصدر الطاقة الفعلي: الجهد، التردد، ترتيب الأطوار، نظام التأريض، وسعة الخدمة المتاحة.
- جدول الأجهزة: المدخل الكهربائي، ترتيب التوصيل المسموح به، سلوك البدء والتشغيل المتزامن المحتمل.
- مخطط الدائرة: المقبس مقابل الأحمال الثابتة، الدائري أو الشعاعي حيثما ينطبق، ظروف الموصل وتخصيص كل طور.
- دليل الحماية والتجميع: قدرة التيار الزائد، قدرة تيار الخطأ، نوع التيار المتبقي، التزامات خطأ القوس وتوافق اللوحة/الجهاز.
للمشاريع الموجهة نحو IEC، قارن VIOX نطاق MCB, مجموعة RCCB و مجموعة RCBO مقابل تلك المتطلبات. قم بتأكيد وثائق الطراز الدقيق وقبول السوق المستهدف قبل المواصفات. تسمية منتج IEC أو رقم أمبير مطابق يفعل لا تحديد الملاءمة كبديل في لوحة مدرجة في الولايات المتحدة.
المقارنة المفيدة واضحة ومباشرة: الجهد يحدد تيار الحمل؛ تخصيص الدائرة يحدد كيفية مشاركة هذا التيار؛ الحماية والقواعد المحلية تحدد ما إذا كان الترتيب مقبولاً. ابدأ من هناك، بدلاً من اختيار قاطع دائرة من مثال مطبخ من بلد آخر.
