كيفية قراءة منحنى الزمن-التيار للمصهر: زمن الانصهار، زمن الفصل، I²t، والتنسيق

A منحنى الزمن-التيار للمصهر (TCC) يوضح كيف يتغير زمن التشغيل مع زيادة التيار الزائد. لقراءة المنحنى، حدد التيار المطلوب على المحور الأفقي اللوغاريتمي، ثم تحرك عمودياً إلى المنحنى الخاص بتصنيف المصهر الدقيق، ثم تحرك أفقياً إلى المحور الرأسي اللوغاريتمي لقراءة الزمن. اعكس هذا المسار عندما تعرف الزمن المطلوب وتحتاج إلى إيجاد التيار المقابل.

طريقة التتبع هذه هي نصف المهمة فقط. قبل استخدام النتيجة، حدد ما إذا كانت الورقة توضح الحد الأدنى للانصهار (ما قبل القوس الكهربائي)، أو متوسط الانصهار، أو إجمالي زمن الفصل. إن خط متوسط الانصهار الاسمي ليس حداً مضموناً للفصل، كما أن منحنى TCC لا يغني عن جهد المصهر المقنن، أو قدرة القطع، أو I²t، أو تيار الذروة المار، أو بيانات التنسيق الخاصة بالشركة المصنعة.

العناصر الستة التي يجب تحديدها قبل قراءة المنحنى

لا تبدأ من المحاور. ابدأ من مربع عنوان الوثيقة ووسيلة الإيضاح.

تحقق	ما يجب تسجيله	توقف إذا
عائلة المصهرات	الشركة المصنعة والسلسلة أو الفئة الدقيقة	المنحنى ينتمي إلى سلسلة مختلفة
تقييم الصمامات	منحنى أو نطاق الأمبير المحدد	التصنيف المطلوب غير موجود والاستيفاء غير مسموح به
نوع المنحنى	الحد الأدنى للانصهار، أو متوسط الانصهار، أو الفصل الكلي	نوع المنحنى غير مذكور أو لا يمكن تأكيده
أساس التيار	الأمبير، الكيلو أمبير، أو مضاعفات التيار المقنن In	وحدات المحور غير واضحة
أساس الزمن	الثواني، الدورات، أو أي وحدة أخرى معلنة	لا يمكنك تحويل متطلبات المشروع إلى الوحدة الموضحة في الرسم البياني
الشروط والملاحظات	أساس التيار المتردد AC/المستمر DC، جهد الاختبار، افتراضات درجة الحرارة المحيطة، التحميل المسبق، التفاوت، التردد، أو ملاحظات أخرى من الشركة المصنعة	النظام المقصود يقع خارج الشروط المنشورة

لا يعد المنحنى المأخوذ من مصهر مشابه بصرياً بديلاً. يمكن أن يكون لمصهرين لهما نفس التيار المقنن فئات استخدام، وتصاميم عناصر، وسلوك زمني-تياري، وأداء تمرير تيار مختلفة. إن دليل مصطلحات مصهر VIOX يوضح سبب وجوب تحديد المصهر القابل للاستبدال ونظام المصهر الكامل بشكل منفصل أيضاً.

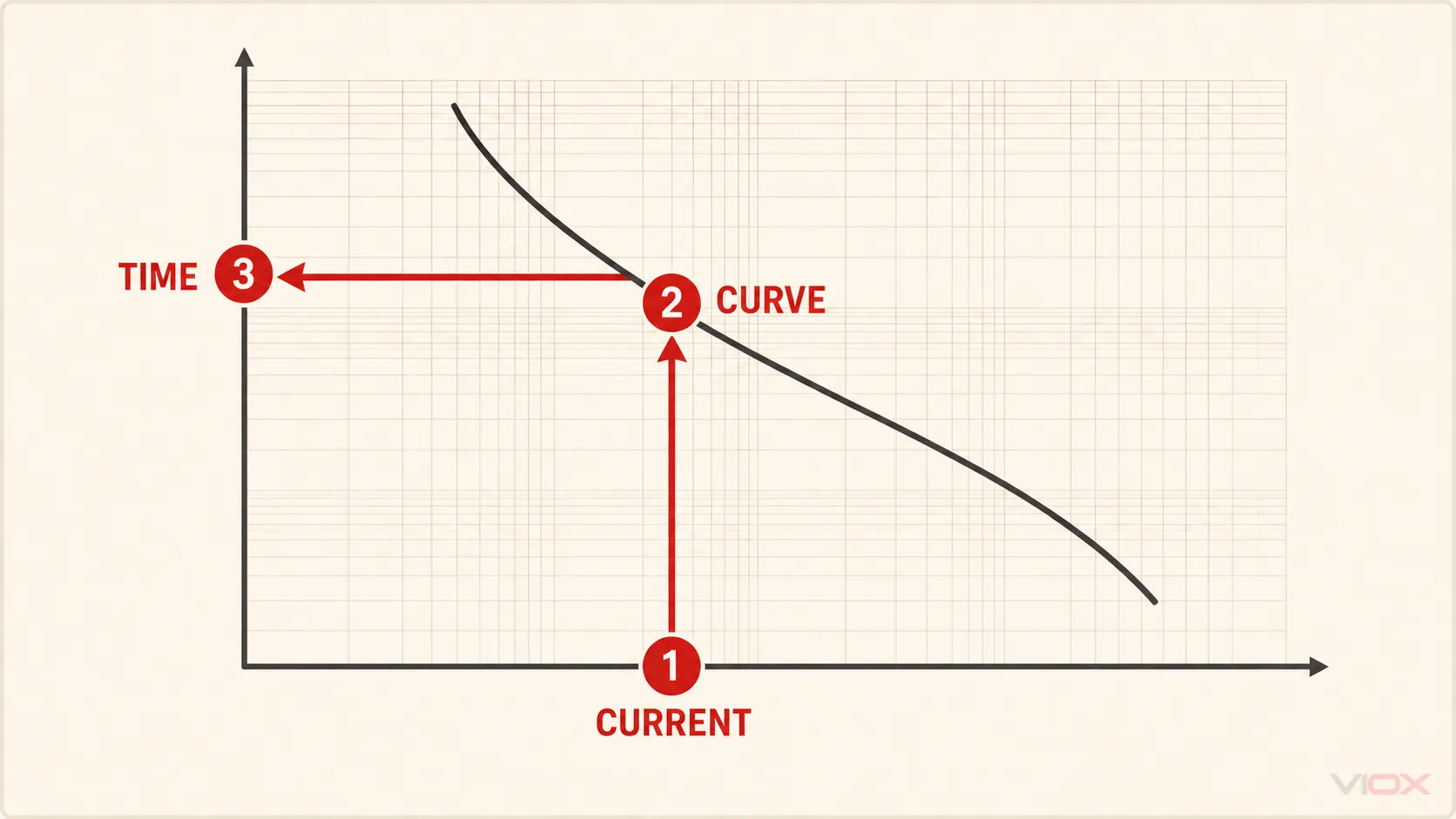

كيفية قراءة منحنى التيار مقابل الزمن في خمس خطوات

استخدم هذا التسلسل عندما يكون سؤال التصميم هو:

عند تيار محدد، ما هي المدة التقريبية التي سيستغرقها هذا المصهر لينصهر أو يقطع الدائرة؟

الخطوة 1: حدد المنحنى الدقيق

ابحث عن الخط أو النطاق المحدد لتصنيف الأمبير المطلوب ضمن عائلة المصهر الصحيحة. قد تعرض الورقة العديد من التصنيفات معاً. من السهل الخلط بين المنحنيات المتقاربة، خاصة على المخطط اللوغاريتمي.

النتيجة المتوقعة: منحنى أو نطاق محدد مرتبط بعائلة قطع غيار مصنعة وموثقة وتصنيف أمبير معين.

شرط التوقف: لا تقم بتقدير منحنى مفقود بين تصنيفات متجاورة ما لم تسمح الشركة المصنعة صراحةً بهذه الطريقة أو توفر البيانات الوسيطة.

الخطوة 2: حدد التيار على المحور الأفقي

اقرأ تسمية المحور بعناية. قد يوضح المحور السيني (x-axis):

• التيار الفعلي بالأمبير؛;
• تيار القصر المحتمل بالكيلو أمبير؛ أو
• التيار كمضاعف للتيار المقنن، مثل 2 × In أو 10 × In.

إذا كان المحور يستخدم مضاعفات، فاحسب المضاعف قبل الدخول إلى المخطط:

مضاعف التيار = التيار المطبق / التيار المقنن للمصهر

بالنسبة لمصهر 20 A يحمل 100 A، يكون التيار المطبق هو 5 × In. تحدد هذه العملية الحسابية نقطة على المحور؛ وهي لا تتنبأ بزمن التشغيل دون المنحنى الصحيح.

النتيجة المتوقعة: قيمة تيار واحدة معبر عنها بنفس وحدات المخطط.

شرط التوقف: لا تتعامل مع الأمبير ومضاعفات In على أنها قابلة للتبادل.

الخطوة 3: تحرك عمودياً إلى المنحنى أو النطاق

من التيار المحدد، ارسم خطاً عمودياً للأعلى حتى يتقاطع مع منحنى المصهر الصحيح.

إذا كان الرسم البياني يظهر خط انصهار متوسط واحد، فإن نقطة التقاطع تعطي قيمة اسمية. وإذا كان يظهر نطاقاً أو حدوداً منفصلة للانصهار الأدنى والقطع الكلي، فقم بتسجيل كلتا نقطتي التقاطع.

النتيجة المتوقعة: نقطة تقاطع واحدة للخط الاسمي، أو نقطتا تقاطع لنطاق زمني.

شرط التوقف: إذا كان الخط العمودي يتقاطع مع عدة قيم مقننة للمصهرات، تحقق من وسيلة الإيضاح مرة أخرى قبل المتابعة.

الخطوة 4: تحرك أفقياً إلى محور الزمن

من نقطة التقاطع، تتبع الخط أفقياً إلى المحور الصادي (y-axis). اقرأ الزمن باستخدام التقسيمات اللوغاريتمية.

النقطة الواقعة في منتصف المسافة بين 1 ثانية و 10 ثوانٍ ليست 5.5 ثانية. على مقياس لوغاريتمي أساسه 10، تكون نقطة المنتصف الهندسية حوالي 3.16 ثانية. استخدم تقسيمات الشبكة الفرعية الموضحة في الورقة الفعلية بدلاً من الاستيفاء البصري الخطي.

النتيجة المتوقعة: زمن اسمي أو نطاق زمني محدد، مع كتابة نوع المنحنى بجانبه.

الخطوة 5: سجل النتيجة مع مؤشرها

ملاحظة هندسية مفيدة تبدو كالتالي:

المصهر: [الشركة المصنعة، السلسلة، القيمة المقننة]
التيار المطبق: [A أو مضاعف لـ In]
نوع المنحنى: [الحد الأدنى للانصهار / متوسط الانصهار / الفصل الكلي]
النتيجة المقروءة: [زمن أو نطاق]
المستند: [رقم ورقة البيانات والمراجعة]
الشروط/الحدود: [ملاحظات ذات صلة]

لا تكتفِ بتسجيل “يفتح المصهر في 0.2 s”. فبدون نوع المنحنى والمصدر، لن يتمكن قارئ آخر من معرفة ما إذا كانت 0.2 s هي زمن الانصهار الأدنى، أو زمن الانصهار الاسمي، أو أقصى زمن إخماد كلي.

كيفية قراءة منحنى الزمن مقابل التيار

أحياناً يكون متطلب التصميم معكوساً:

ما هو التيار المطلوب ليعمل هذا المصهر ضمن زمن مستهدف؟

ابدأ من الزمن المطلوب على المحور الرأسي، وتحرك أفقياً إلى المنحنى أو النطاق المحدد، ثم تحرك رأسياً لأسفل إلى محور التيار.

هذا الاتجاه مفيد عند التحقق من:

• ما إذا كان تيار قصر كهربائي معلوم يصل إلى منطقة زمن التشغيل المطلوبة؛;
• ما إذا كانت نبضة تيار بدء التشغيل القصيرة تدخل في منطقة انصهار المصهر؛;
• أي تصنيف منشور ضمن عائلة مصهرات معينة هو الأقرب لمتطلبات زمن-تيار محددة.

تظل الإجابة مرتبطة بنوع المنحنى المنشور. فالتيار المقروء من خط الانصهار المتوسط لا يثبت حدوث الفصل الأقصى خلال ذلك الوقت.

مثال عملي: قراءة منحنى Mersen AJT30 المنشور

صفحة Mersen الواحدة كيفية قراءة منحنى الزمن والتيار تستخدم عائلة AJT ذات التأخير الزمني من الفئة Class J. الورقة تحمل عنوان بيانات زمن-تيار الانصهار, ، وتصف Mersen منحنياتها المستمرة بأنها زمن الانصهار المتوسط الاسمي.

بالنسبة للمنشور AJT30 المنحنى:

1. ادخل إلى المحور السيني عند 160 A.
2. تحرك عمودياً إلى 30 أمبير المنحنى.
3. تحرك أفقياً إلى محور الزمن.
4. القراءة المنشورة هي 10 ثوانٍ.

القراءة في الاتجاه المعاكس:

1. ادخل المحور الصادي عند 0.1 ثانية.
2. تحرك أفقياً إلى 30 أمبير المنحنى.
3. تحرك لأسفل إلى محور التيار.
4. القراءة المنشورة هي 320 A.

سؤال	مسار المنحنى المنشور	النتيجة في مثال Mersen
كم المدة عند 160 A؟	160 A ← منحنى AJT30 ← محور الزمن	10 s
ما هو التيار المطلوب لـ 0.1 s؟	0.1 s ← منحنى AJT30 ← محور التيار	320 A

توضح هذه القيم كيفية قراءة منحنى الشركة المصنعة المذكور. وهي ليست قيماً عالمية لكل مصهر 30 A, ، وهي تمثل خصائص الانصهار المتوسطة المنشورة - وليست ضماناً شاملاً بأن كل AJT30 سيقوم بقطع الدائرة تماماً في تلك الأوقات بالضبط. لا يزال تصنيف الجهد، وتصنيف القطع، والتطبيق، وبقية بيانات الشركة المصنعة هي التي تحكم الاختيار النهائي.

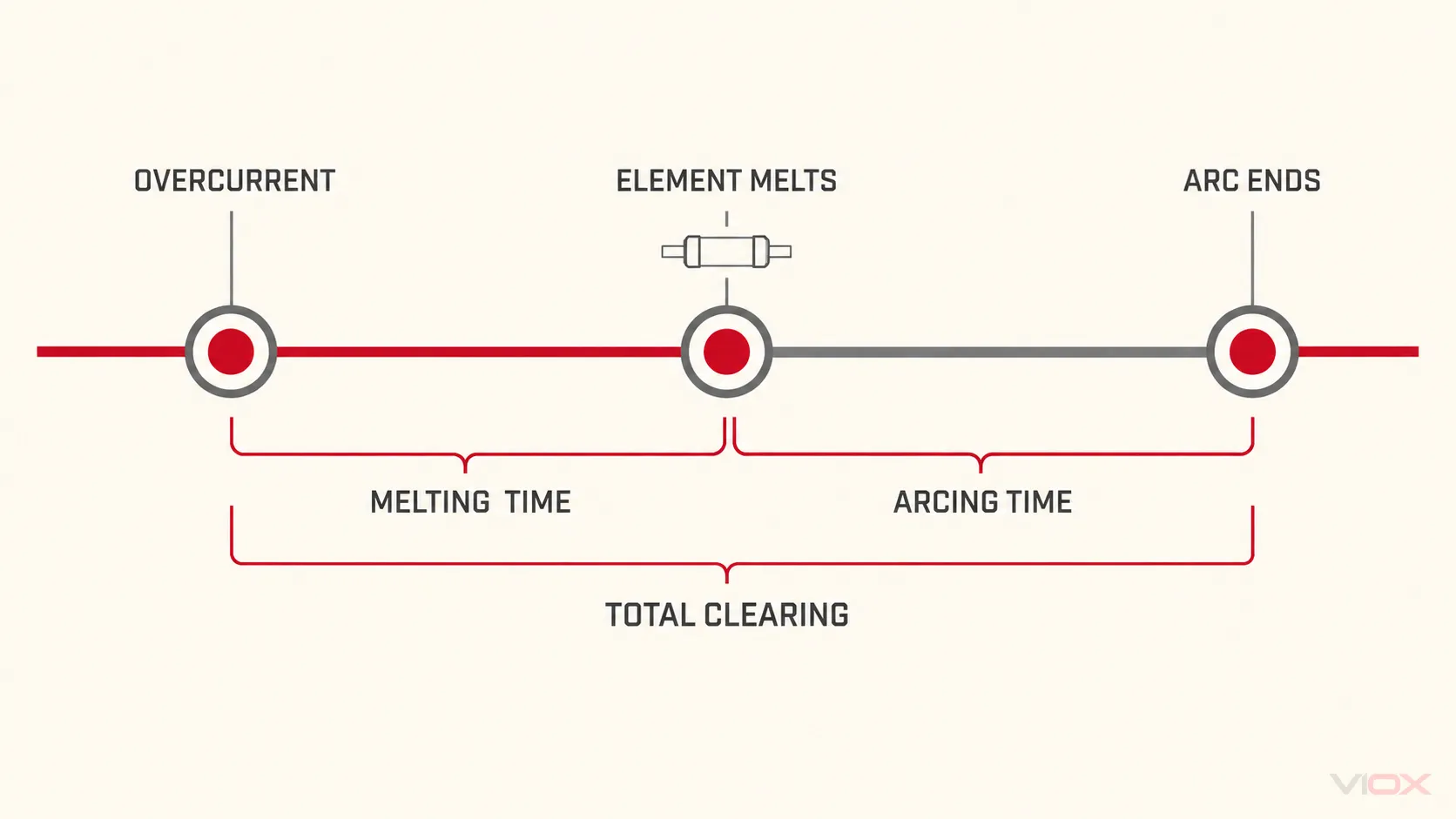

الحد الأدنى للانصهار، ومتوسط الانصهار، وإجمالي زمن الفصل هي قيم مختلفة

تحدد الملصقات الموجودة حول المنحنى معنى الرقم.

المنحنى أو المصطلح	ما يمثله	الاستخدام المناسب	ما لا تثبته
الحد الأدنى للانصهار / الحد الأدنى لما قبل القوس الكهربائي	أبكر وقت قد ينصهر فيه عنصر المصهر عند تيار محدد	فحوصات حدود التجاوز والتنسيق	زمن الفصل النهائي
متوسط الانصهار	سلوك انصهار العنصر الاسمي أو النموذجي	مقارنة عامة وسلوك تقريبي	الحد الأدنى أو الأقصى المضمون
زمن القوس الكهربائي	الوقت من انصهار العنصر حتى انقطاع التيار	فهم الفجوة بين الانصهار والقطع	الاستجابة الكلية منذ بدء حدوث العطل
القطع الكلي	زمن الانصهار مضافاً إليه زمن القوس الكهربائي	حد الفصل الأقصى عند نشره على هذا النحو	حماية المعدات دون التحقق من بيانات التيار المار (let-through) والتحمل
نطاق التفاوت	النطاق المحصور بين منحنيات الحد الأدنى والحد الأقصى ذات الصلة	تفسير متحفظ للنطاق الزمني	زمن تشغيل دقيق ومحدد

تُعرف شركة Eaton زمن الفصل بأنه الفاصل الزمني الكلي من بداية التيار الزائد حتى انقطاع الدائرة النهائي، والذي يتكون من زمن الانصهار مضافاً إليه زمن القوس الكهربائي. وبالمثل، تُميز توجيهات التنسيق الانتقائي لشركة Mersen بين منحنيات الحد الأدنى للانصهار ومنحنيات الفصل الكلي، وتستخدم تلك الحدود - وليس خطاً متوسطاً - لتقييم الفصل بين الأجهزة.

قد تختلف المصطلحات حسب المنطقة والشركة المصنعة. يُستخدم مصطلح “ما قبل القوس” (Pre-arcing) بشكل شائع للفترة التي تسبق انصهار العنصر؛ وتستخدم بعض المراجع مصطلح “زمن الانصهار”. اقرأ التعريفات المطبوعة في مصدر البيانات المحدد بدلاً من افتراض أن كل كتالوج يستخدم تسميات متطابقة.

لماذا كلا المحورين لوغاريتمي

يمتد سلوك المصهر عبر نطاق واسع من التيار والزمن. قد يحتاج مخطط واحد إلى عرض سلوك الحمل الزائد طويل الأمد وسلوك التيار العالي في أجزاء من الدورة. تعمل المحاور اللوغاريتمية على ضغط تلك العقود في رسم بياني قابل للقراءة.

على محور بأساس 10:

فاصل رئيسي	قيم فرعية نموذجية
1 إلى 10	2, 3, 4, 5, 6, 7, 8, 9
10 إلى 100	20, 30, 40, 50, 60, 70, 80, 90
0.01 إلى 0.1	0.02، 0.03، 0.04، 0.05، وهكذا

المسافة البصرية بين 10 و 20 ليست هي نفسها بين 20 و 30. عندما تكون دقة الرسم البياني غير كافية لاتخاذ قرار، احصل على البيانات الرقمية الخاصة بالشركة المصنعة، أو برنامج التنسيق، أو منحنى أوضح بدلاً من التخمين من صورة صغيرة.

تحويل قراءة المنحنى إلى فحص هندسي

تصبح قراءة الزمن-التيار مفيدة فقط عند مقارنتها بمتطلبات الدائرة. هناك ثلاثة ملفات تعريف تهم عادةً.

1. ملف تعريف الحمل العادي وتيار البدء (inrush)

قم برسم أو وصف مقدار ومدة تيار البدء المتوقع، أو تيار التمغنط، أو تيار الشحن، أو أي تيار عابر آخر. تأكد من أن ملف التعريف يظل خارج حدود الانصهار الخاصة بالشركة المصنعة مع هامش التصميم المطلوب وظروف التشغيل.

لا تحل مشكلة التشغيل المزعج ببساطة عن طريق زيادة تصنيف الأمبير. هذا التغيير يمكن أن يضعف حماية الموصل أو المعدات. تحقق من عائلة المصهر، وسلوك التأخير الزمني، والظروف المحيطة، والحدود الحرارية للحامل، وشكل موجة تيار البدء الفعلي.

2. حد الموصل أو المعدات المحمية

قارن حد الفصل للمنصهر مع معلومات تحمل الموصل أو المعدات المعمول بها. يجب أن يقطع المنصهر تيار الحمل الزائد الضار قبل تجاوز الحد الحراري أو حد التلف المسموح به للعنصر المحمي.

لا يمكن لمنحنى زمن التيار (TCC) العام تحديد ذلك بمفرده. يجب أن يأتي الحد المطلوب من طريقة التصميم المعمول بها، أو بيانات المعدات، أو السلطة المختصة بالسوق المستهدف.

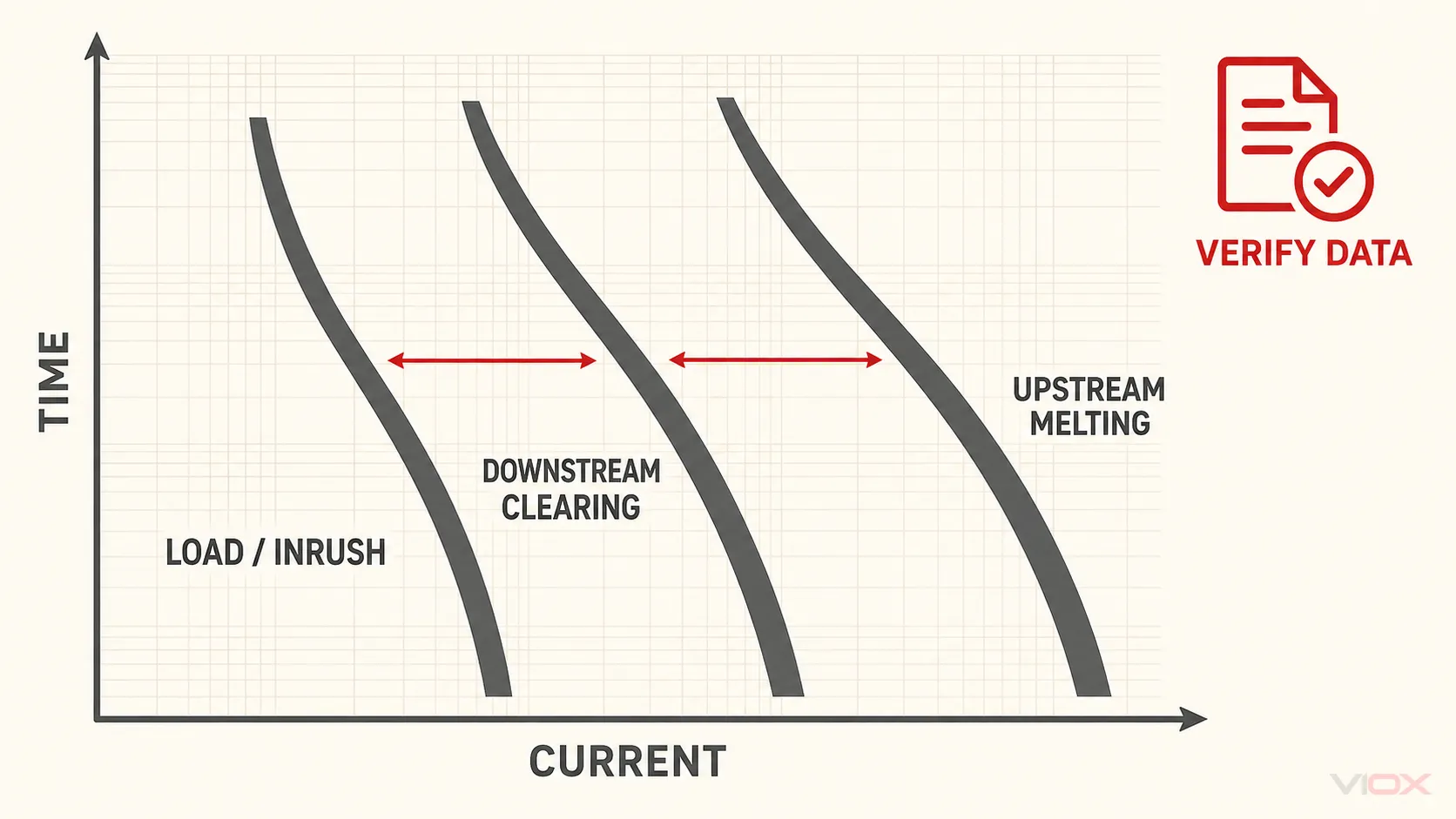

3. الحماية في اتجاه المنبع واتجاه المصب

بالنسبة لمنصهرين على التوالي، يستخدم فحص المنحنى التقليدي حد الفصل الكلي لجهاز المصب و ال حد الانصهار الأدنى لجهاز المنبع. حيثما يظل منحنى الفصل الكلي للمصب منفصلاً عن منحنى الانصهار الأدنى للمنبع عبر النطاق الذي تم تقييمه، فمن المتوقع أن يعمل منصهر المصب أولاً ضمن ذلك النطاق المرسوم.

هذه قاعدة فحص، وليست شهادة تنسيق عالمية. تشير Mersen إلى أن تحليل TCC التقليدي قد لا يمثل الانتقائية بدقة عند استخدام أجهزة تحديد التيار وعمليات القاطع اللحظية. قد تكون جداول انتقائية الشركة المصنعة، أو المجموعات المختبرة، أو بيانات تيار الذروة، أو بيانات I²t، أو دراسة حماية رسمية مطلوبة.

للمقارنة بين التقنيات المنفصلة، استخدم دليل زمن استجابة المصهر مقابل MCB. لمنحنيات الفصل الخاصة بالقواطع من النوع B/C/D والقواطع الإلكترونية، استخدم دليل منحنى فصل قاطع الدائرة.

أين يتناسب I²t — وأين يتوقف منحنى الزمن والتيار (TCC)

يربط منحنى الزمن والتيار (TCC) بين مقدار التيار والزمن. I²t يصف تكامل مربع التيار بالنسبة للزمن:

I²t = ∫ i²(t) dt

نظرًا لأن تيار العطل يتغير أثناء الفصل، فإن التكامل أكثر دقة من ضرب تيار ثابت مفترض في قيمة زمنية واحدة.

قد تميز بيانات المصهر بين:

• قيمة I²t للانصهار أو ما قبل القوس: تكامل الطاقة حتى انصهار العنصر؛;
• قيمة I²t للقوس: تكامل الطاقة أثناء حدوث القوس؛;
• قيمة I²t الكلية للفصل: التكامل المجمع حتى الفصل النهائي.

استخدم تعريفات الشركة المصنعة وظروف الاختبار الدقيقة. تؤكد توجيهات شركة Eaton بشأن تقنية المصهرات على أن مقارنات I²t للنبض و I²t لانصهار المصهر يجب أن تأخذ في الاعتبار شكل موجة التطبيق وتوجيهات المنتج. كما تفصل شركة Littelfuse منحنيات الزمن-التيار عن منحنيات ذروة التيار المار (let-through curves): حيث تعالج الأخيرة ذروة التيار الفعلية التي تمر أثناء الفصل المحدد للتيار.

لا يكفي الاعتماد على منحنى الزمن-التيار (TCC) وحده عندما يعتمد القرار على:

• تحمل أشباه الموصلات أو إلكترونيات القوى؛;
• تيار القصر الكهربائي المحتمل العالي في منطقة تحديد التيار؛;
• ذروة الإجهاد الكهروميكانيكي؛;
• التنسيق المتسلسل، أو الحماية الاحتياطية، أو تركيبة انتقائية مختبرة؛;
• نظام مختلط من المصهرات وقاطع الدائرة يدخل في منطقة الفصل اللحظي للقاطع؛;
• الامتثال لمتطلبات انتقائية خاصة بالمشروع.

في تلك الحالات، احصل على جداول I²t الخاصة بالشركة المصنعة، ومخططات تيار الذروة المار (peak let-through)، وجداول الانتقائية، ومنحنيات الجهاز الدقيقة، وأي بيانات دراسة مطلوبة.

أخطاء القراءة الشائعة والإجراء التصحيحي

خطأ	لماذا تفشل	الإجراء الصحيح
قراءة أقرب تصنيف للمصهر بدلاً من التصنيف الدقيق	يمكن أن تختلف المنحنيات بشكل جوهري بين التصنيفات المتجاورة	احصل على منحنى التصنيف الدقيق
التعامل مع خط المتوسط كحد مضمون	متوسط الانصهار يستبعد التفاوت وقد يستبعد زمن القوس الكهربائي	استخدم حدود الانصهار الأدنى والقطع الكلي
قراءة المحور اللوغاريتمي كأنه خطي	يمكن أن تكون النقطة التقديرية بعيدة عن القيمة المنشورة	اتبع التقسيمات اللوغاريتمية الموضحة
تجاهل الأمبيرات مقابل مضاعفات In	تصبح نقطة المحور السيني خاطئة قبل قراءة المنحنى	قم بتحويل الوحدات بشكل صريح
افتراض أن “الفصل” يعني دائماً القطع الكلي	تختلف مصطلحات الشركة المصنعة وتسميات المنحنيات	سجّل المصطلح الدقيق للوثيقة
مقارنة المنحنيات من قواعد اختبار غير مترابطة	قد لا يمثل الفصل الظاهري نفس الظروف	استخدم بيانات متوافقة للشركة المصنعة/المشروع
استخدام منحنى زمن الفصل (TCC) وحده في منطقة تحديد التيار	قد يتحكم تيار الذروة والطاقة في النتيجة	تحقق من بيانات I²t، وتيار الذروة المار، والانتقائية
الاختيار بناءً على التصنيف الأمبيري فقط	لا تزال قيم الجهد، وقدرة القطع، والفئة، والحامل، والتطبيق دون تحديد	أكمل مواصفات المصهر الكاملة

ورقة عمل قراءة منحنى الزمن والتيار (TCC) للمصهر

انسخ هذا الجدول إلى سجل التصميم أو مراجعة المشتريات.

المجال	إدخال المشروع
الشركة المصنعة
عائلة / سلسلة المصهر
رقم الكتالوج
التيار المقنن
الجهد المقنن وأساس التيار المتردد AC/المستمر DC
قدرة القطع / الفصل
وثيقة المنحنى والمراجعة
نوع المنحنى
وحدة المحور الأفقي
وحدة المحور الرأسي
التيار المطبق أو الزمن المطلوب
قراءة قيمة أو نطاق زمن الانصهار
قراءة قيمة أو نطاق زمن الفصل الكلي
تم التحقق من ملف تعريف الحمل/تيار البدء	نعم / لا
تم التحقق من حد المعدات المحمية أو الموصل	نعم / لا
تم التحقق من التنسيق بين المنبع والمصب	نعم / لا
بيانات I²t مطلوبة وتم التحقق منها	نعم / لا / غير منطبق
بيانات ذروة التيار المار (Peak let-through) مطلوبة وتم التحقق منها	نعم / لا / غير منطبق
جدول الانتقائية الخاص بالشركة المصنعة أو دراسة مطلوبة	نعم / لا / غير منطبق
الافتراضات والعناصر غير المحسومة

تتطلب مواصفات المصهر الكاملة أيضاً فئة الاستخدام الصحيحة أو فئة المصهر، والشكل المادي، وتوافق الحامل، وظروف التطبيق. ابدأ بـ دليل مصهرات VIOX الكهربائية للحصول على سياق أوسع للجهاز والاختيار؛ استخدم دليل اختيار المصهرات وفقاً لمعيار IEC 60269 لتحديد فئة IEC وحدود النظام؛ ثم استخدم صفحة منتجات صمامات VIOX كطريق تجاري لتقييم عائلة المنتج.

التحقق النهائي قبل اعتماد المصهر

يجب أن تجيب نتيجة منحنى الزمن والتيار (TCC) القابلة للإثبات على الأسئلة الخمسة التالية:

1. هل هذه هي عائلة المصنع وتصنيف الأمبير الدقيق؟
2. هل تشير النتيجة إلى الانصهار الأدنى، أو الانصهار المتوسط، أو زمن الفصل الكلي؟
3. هل تمت قراءة المقياس اللوغاريتمي بالوحدات الصحيحة؟
4. هل يتحمل المصهر ملف تعريف الحمل المقصود ويفصل قبل حد التلف المعمول به؟
5. هل تم التحقق من I²t، وذروة التيار المار، وجداول الانتقائية، والتصنيفات الأخرى حيثما لا يكون منحنى الزمن-التيار (TCC) وحده كافياً؟

إذا كانت أي إجابة غير مؤكدة، فاجعل الاختيار مؤقتاً. للاستفسار عن منتج قابل للتحقق، أرسل جهد النظام، وطبيعة التيار AC/DC، والتيار الطبيعي، وملف تعريف تيار البدء، وتيار القصر المحتمل، وفئة المصهر، وزمن التشغيل المطلوب، وشكل الحامل، ومتطلبات التنسيق إلى [email protected].

المصادر

• IEC 60269-1:2024 — مصهرات الجهد المنخفض، الجزء 1: المتطلبات العامة
• Mersen — كيفية قراءة منحنى الزمن-التيار
• Mersen — تقييم التنسيق الانتقائي بين الصمامات المحددة للتيار وقواطع الدائرة غير المحددة للتيار
• Eaton — تكنولوجيا الصمامات: المصطلحات، والمواصفات، واختيار الأجهزة
• Littelfuse — دليل اختيار Fuseology
• Littelfuse — أساسيات الصمامات
