غالباً ما يرمز PDB إلى لوحة توزيع الطاقة (Power Distribution Board) في المخططات الكهربائية، وجداول اللوحات، ووثائق خدمات المباني. ومع ذلك، يمكن أن يعني PDB أيضاً كتلة توزيع الطاقة (Power Distribution Block) في كتالوج المكونات أو قائمة المواد. يستخدم بعض الموردين مصطلح صندوق توزيع الطاقة (Power Distribution Box) أيضاً. يحدد مفتاح الرموز في الوثيقة وسياق المعدات المعنى الصحيح للمصطلح.

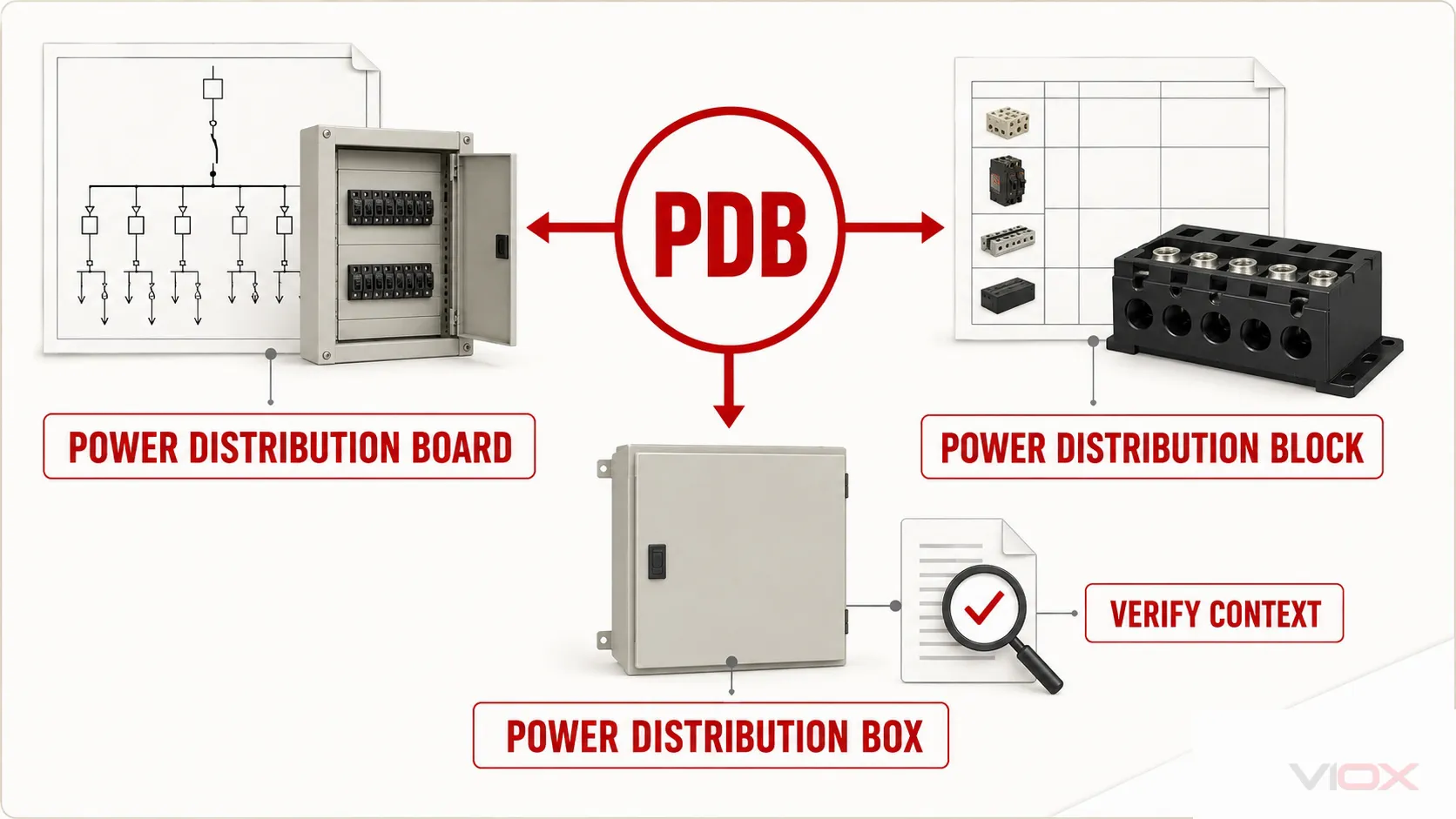

| أين ترى “PDB” | المعنى الأكثر احتمالاً | ما يصفه | أفضل دليل |
|---|---|---|---|
| مخطط الخط الواحد، جدول الأحمال، مخطط الغرفة، أو جدول المغذيات | لوحة توزيع الطاقة | تجميعة تستقبل التغذية وتوزعها عبر دوائر فرعية محمية | تحتوي على قاطع دخول، وقضبان توزيع (busbars)، وأجهزة حماية، ومغذيات متعددة |
| كتالوج المكونات، قائمة مواد لوحة التحكم، جدول أطراف التوصيل، أو رقم القطعة | كتلة توزيع الطاقة | مكون توصيل يقوم بتقسيم موصل دخل واحد أو أكثر إلى عدة موصلات خرج | يتم تحديده بواسطة الأقطاب، ونطاق الموصل، والتيار، والجهد، وأطراف التوصيل، وطريقة التركيب |
| وصف المورد أو الاختصار المستخدم في المشروع | صندوق توزيع الطاقة | عادةً ما يكون عبارة عن تجميعة توزيع مغلقة | يختلف الاستخدام؛ تحقق من مفتاح الرسم والمواصفات |

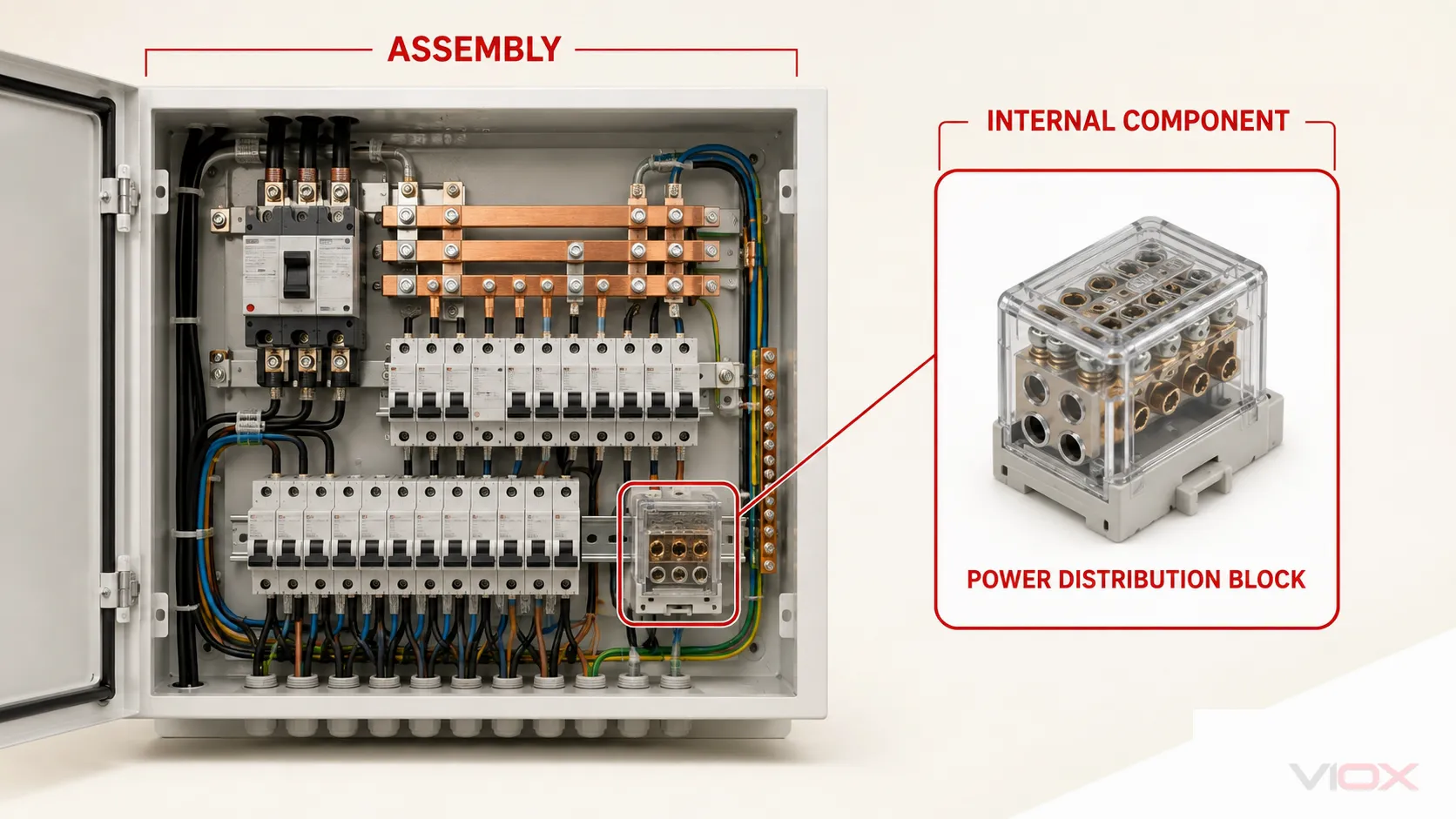

الفرق المهم ليس في الصياغة وحدها. إن اللوحة أو الصندوق عبارة عن تجميعة; ؛ أما الكتلة هي مكون يتم تركيبه داخل تجميعة أو حاوية.
PDB كاختصار للوحة توزيع الطاقة
في وثائق الأنظمة الكهربائية للمباني وتوزيع الجهد المنخفض،, لوحة توزيع الطاقة هو المعنى المقصود عادةً. تستقبل اللوحة مصدر تغذية كهربائية وتوجهه إلى دوائر خرج متعددة من خلال أجهزة التبديل والحماية.
قد تحتوي لوحة التوزيع النموذجية على:
- جهاز تغذية داخلية أو جهاز تبديل رئيسي؛;
- قضبان توصيل (busbars) للأطوار، والمحايد، والموصلات الوقائية حسب الاقتضاء؛;
- قواطع دوائر مصغرة (MCBs)، وقواطع دوائر مصبوبة (MCCBs)، وأجهزة التيار المتبقي، أو مصهرات، أو أجهزة حماية أخرى؛;
- أطراف التوصيل الخارجة وتحديد هوية الدائرة؛;
- حاوية تقيد الوصول إلى الأجزاء الحية.
لوحة توزيع لا تقوم بطبيعتها برفع أو خفض الجهد. إذا تغير جهد النظام، فإن المحول أو المحول الكهربائي (converter) أو مصدر الطاقة الإلكتروني يقوم بهذه الوظيفة. تقوم لوحة توزيع الطاقة (PDB) بتوزيع الطاقة عند الجهد المطبق على أطراف دخلها، وذلك وفقاً لتصنيفاتها وتصميمها.
تعتمد فئة المعيار الدقيقة على التجميع والسوق. على سبيل المثال،, IEC 61439-3:2024 يحدد متطلبات محددة للوحات التوزيع المخصصة للتشغيل من قبل الأشخاص العاديين (DBOs) ضمن نطاقه المذكور. وهذا لا يعني أن كل لوحة صناعية تسمى PDB تندرج تحت الجزء 3.
للمصطلح العام بدون بادئة “الطاقة”، انظر المعنى الكامل لـ DB في الكهرباء. لعوامل الإنشاء والمواصفات، استخدم المنفصل صندوق التوزيع ودليل الاختيار.
PDB ككتلة توزيع طاقة
في كتالوجات مكونات لوحات التحكم وقوائم المواد،, يمكن أن تعني PDB كتلة توزيع طاقة. هذه ليست لوحة كاملة. إنها جهاز توصيل موصل يُستخدم لتقسيم موصل وارد أو مسار طاقة إلى عدة توصيلات صادرة.
توضح أدبيات الشركة المصنعة هذا الاستخدام مباشرة. على سبيل المثال، تصنف شركة Mersen مجموعة MPDB الخاصة بها كـ كتلة توزيع طاقة (PDB) وتصف الكتل بأنها وسيلة لربط الكابلات أو تقسيم الطاقة الرئيسية إلى دوائر ثانوية.
لا تفترض أن الكتلة توفر حماية من التيار الزائد لدائرة الفرع. وظيفتها هي التوصيل والتوزيع ما لم يتضمن المنتج الموثق وظيفة أخرى. يجب أن يعالج التصميم المحيط سعة تيار الموصل، والحماية من التيار الزائد، وتصنيف تيار القصر الكهربائي (SCCR)، والعزل، والمسافات، والأغطية، والتركيب، ومتطلبات اللوحة المعمول بها.
إذا كانت الوثيقة تدرج أحجام الموصلات، أو فتحات طرف التوصيل، أو عدد الأقطاب، أو عزم الربط، أو التركيب على سكة DIN/اللوحة بجانب “PDB”، فمن المحتمل أنها تشير إلى المكون. اقرأ بالكامل دليل كتلة توزيع الطاقة قبل اختيار واحدة، أو راجع VIOX كتل توزيع الطاقة عندما يصل المشروع إلى مرحلة تقييم المنتج.
هل يعني اختصار PDB صندوق توزيع الطاقة (Power Distribution Box)؟
يمكن أن يعني ذلك. صندوق توزيع الطاقة يظهر هذا الاختصار في أوصاف الموردين ومصطلحات المشروع، خاصة عندما تكون المعدات مغلقة أو محمولة. ومع ذلك، فإن مصطلحات “صندوق”، و“لوحة”، و“لوحة توزيع”، و“مركز أحمال”، و“وحدة استهلاك” ليست تصنيفات فنية قابلة للتبديل تلقائياً.
إذا كانت المواصفات تذكر “PDB box”، فتعامل مع العبارة كملصق للمشروع حتى يتم تأكيد ما يلي:
- معيار التجميع والسوق؛;
- الجهد المقنن، والتيار، والتردد، وعدد الأطوار؛;
- أجهزة الحماية الداخلة والخارجة؛;
- تصنيف الحاوية والبيئة؛;
- المشغل المقصود وموقع التركيب.
كيفية تفسير PDB على الرسم أو قائمة المواد (BOM)
استخدم قائمة التحقق المكونة من خمس خطوات هذه بدلاً من التخمين بناءً على الاختصار:
- اقرأ مفتاح الرموز. غالباً ما تحدد رسومات المشروع PDB والاختصارات الأخرى بشكل صريح.
- تحقق من نوع المستند. يشير جدول المغذيات إلى لوحة توزيع؛ بينما تشير قائمة مواد المكونات (BOM) إلى كتلة.
- افحص الملصقات المجاورة. تشير المصطلحات: مغذي الدخول، والمغذي، ومزدوج القضبان، ودائرة الخروج إلى تجميعة. بينما تشير نطاق الأسلاك، وعدد أطراف التوصيل، والقطب، وعزم الدوران إلى مكون.
- ابحث عن بطاقة تعريف المعدة أو رقم القطعة. قد تحدد بطاقة تعريف مثل PDB-1 لوحة توزيع، بينما يجب أن يؤدي رقم قطعة الشركة المصنعة إلى ورقة البيانات الخاصة بالمكون.
- تحقق من المواصفات الحاكمة. تُعتبر مواصفات المشروع ووثائق الشركة المصنعة هي المرجع الأساسي الذي يلغي أي استخدام غير رسمي للاختصارات.
تعد هذه الطريقة مهمة في عمليات الشراء. إن طلب كتلة توزيع (distribution block) بينما يحدد المخطط لوحة توزيع (distribution board) مجمعة ليس خطأً بسيطاً في التسمية؛ بل إنه يغير نطاق التوريد بالكامل.
مقارنة PDB مع الاختصارات الكهربائية ذات الصلة
| اختصار | الاسم الشائع | الفرق العملي |
|---|---|---|
| لوحة التوزيع (DB) | مجلس التوزيع | اختصار عام للوحة؛ وغالباً ما يُستخدم بدون كلمة “طاقة” (power)” |
| لوحة توزيع الطاقة (PDB) | لوحة توزيع الطاقة / كتلة توزيع الطاقة | يعتمد على السياق؛ حدد ما إذا كان العنصر عبارة عن تجميعة أو مكون |
| لوحة التوزيع الرئيسية (MDB) | لوحة التوزيع الرئيسية | لوحة رئيسية عند مستوى محدد من تسلسل التوزيع |
| SMDB | لوحة التوزيع الفرعية الرئيسية | لوحة وسيطة يتم تغذيتها من لوحة رئيسية تسبقها في التسلسل |
| PDP | لوحة توزيع الطاقة | مصطلح يعتمد على المشروع أو السوق للوحة التوزيع |
| PDU | وحدة توزيع الطاقة | فئة معدات متميزة يختلف تركيبها حسب التطبيق، مثل خزائن تكنولوجيا المعلومات أو الأنظمة الصناعية |
تصف هذه الاختصارات أدوار المشروع، وليس فئات المنتجات العالمية. قم دائماً بمطابقة الاختصار مع المخطط أحادي الخط، وجدول المعدات، والمواصفات الفنية. تحتفظ VIOX بـ مرجع الاختصارات الكهربائية الكاملة للمصطلحات المجاورة.
الأسئلة المتداولة
ما هو المعنى الكامل لـ PDB في الهندسة الكهربائية؟
غالباً ما تعني PDB لوحة توزيع الطاقة في وثائق المباني وتوزيع الطاقة. في كتالوجات المكونات وقوائم المواد (BOM) الخاصة بلوحات التحكم، قد تعني كتلة توزيع الطاقة.
هل PDB و DB هما نفس الشيء؟
عندما يعني الاختصار PDB لوحة توزيع الطاقة (Power Distribution Board)، فقد يشير كل من PDB و DB إلى نفس النوع العام من التجميعات. قد يستخدم المشروع أيضاً PDB للوحة طاقة معينة بينما يخصص DB لفئة أخرى من لوحات التوزيع، لذا فإن مفتاح الرموز في المخطط هو الذي يحدد الإجابة.
هل كتلة توزيع الطاقة (power distribution block) عبارة عن قاطع دائرة؟
لا. توفر كتلة توزيع الطاقة بشكل أساسي توصيل الموصلات وتوزيع الطاقة. لا ينبغي التعامل معها كقاطع دائرة أو مصهر ما لم يدمج الجهاز الموثق وظيفة حماية بشكل محدد.
