طرق توصيل التأريض والربط: NEC 250.8

بالنسبة للتركيبات الخاضعة للكود الكهربائي الوطني (NEC)، لا تُعد وصلة التأريض أو الربط مقبولة لمجرد تلامس جزأين معدنيين أو ظهور الموصل بشكل محكم. يعترف NEC 250.8 بثماني فئات لطرق التوصيل، ولكن يجب أيضاً أن يكون الموصل الفعلي، وطرف التوصيل، والمثبت، والأداة، والموصل، والحاوية، وتعليمات التركيب مناسبة للاستخدام المحدد.

وبالتالي، فإن القرار الصحيح يمر عبر ثلاث بوابات:

1. بوابة الطريقة: هل طريقة التوصيل مسموح بها بموجب إصدار NEC المعتمد؟
2. بوابة المنتج: هل الموصل، أو القضيب، أو أداة التثبيت، أو نظام اللحام، أو التجميع محدد لهذه الوظيفة الدقيقة للتأريض أو الربط؟
3. بوابة التركيب: هل الموصل، والتحضير، والأداة، والمعدات، والبيئة، والتوصيل المكتمل تتوافق مع تعليمات المنتج والمعدات؟

إن اجتياز بوابة واحدة أو اثنتين فقط لا يكفي. فاستخدام عروة (lug) مدرجة مع موصل غير مدعوم، أو تركيب برغي مقبول بتعشيق غير كافٍ، أو استخدام موصل صحيح بأداة خاطئة، قد يؤدي إلى توصيل غير مقبول.

ملاحظة النطاق: تحدد NFPA إصدار 2026 من NEC كالإصدار الحالي المنشور, ، ولكن تعتمد السلطات القضائية وتعدل NEC وفق جداول زمنية مختلفة. تحقق من الإصدار المعتمد قانوناً للمشروع، والتعديلات المحلية، وتعليمات المعدات، والسلطة المختصة (AHJ). هذه المقالة هي إطار عمل للتحقق، وليست إجراءً للتركيب.

ما الذي تغطيه المادة 250.8 من كود NEC

يتناول القسم 250.8 طرق التوصيل المستخدمة لموصلات تأريض المعدات، وموصلات قطب التأريض، وموصلات الربط أو الوصلات القنطرية، ونهايات التأريض والربط ذات الصلة. وهو يجيب على كيفية إنشاء الاستمرارية الكهربائية المطلوبة فعلياً; ؛ وهو لا يحدد بشكل مستقل:

• مكان التوصيل الصحيح بين المحايد والأرضي؛;
• حجم الموصل المطلوب؛;
• ما إذا كان القطب مطلوباً؛;
• تيار القصر المتاح أو زمن الفصل؛;
• ما إذا كان طرف توصيل معين يقبل موصلات نحاسية، أو ألومنيوم، أو مصمتة، أو مجدولة، أو مجدولة بدقة، أو موصلات متعددة؛;
• عزم الدوران المطلوب، أو طول التعري، أو القالب، أو تسلسل الكبس.

تأتي هذه القرارات من قواعد NEC الأخرى، وقوائم وتصنيفات المعدات، ووثائق الشركة المصنعة الدقيقة. بالنسبة لسؤال حدود النظام المنفصل، انظر كيفية تأريض لوحة كهربائية.

قواعد OSHA الكهربائية توفر السبب الوظيفي لهذا الاهتمام: يجب أن يظل مسار التأريض من الدوائر والمعدات والحاويات دائمًا ومستمرًا وفعالًا، بينما يجب أن تحافظ المسارات المعدنية المربوطة على الاستمرارية الكهربائية وأن تحمل بأمان تيار القصر المحتمل حدوثه.

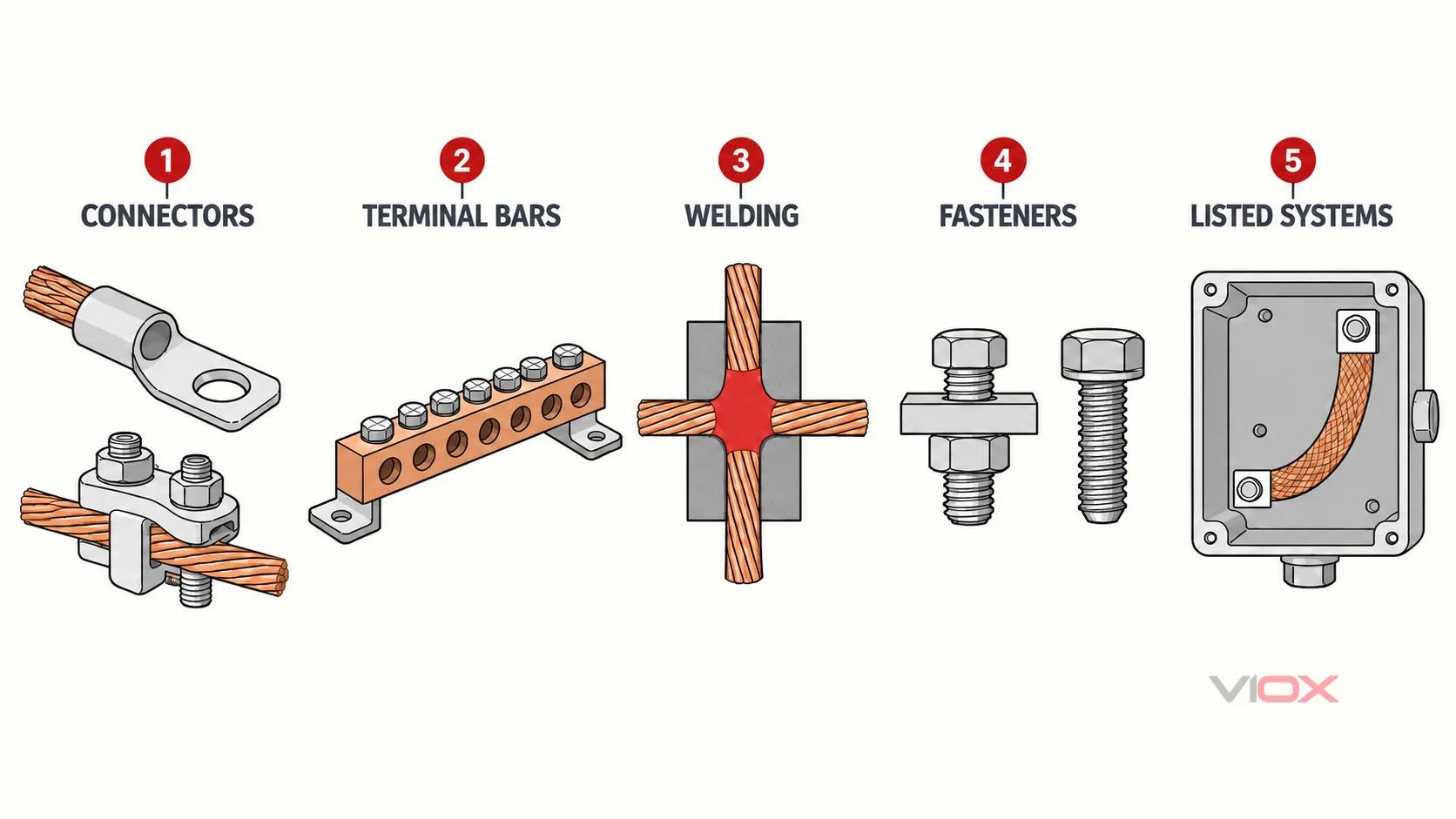

عائلات طرق التوصيل الثمانية في المادة 250.8 من كود NEC

توضح المصفوفة التالية بأسلوبها الخاص عائلات الطرق المسجلة في مواد تطوير NEC لعام 2026 العامة الخاصة بـ NFPA. إنها أداة تصنيف، وليست بديلاً عن نص الكود المعتمد.

عائلة الطريقة	الشكل المادي النموذجي	ما يجب التحقق منه	خطأ فئة شائع
موصل ضغط مدرج	عروة ميكانيكية، أو موصل ضغط، أو وصلة، أو أي نوع آخر من أطراف التوصيل بالضغط	نطاق الإدراج، ومادة الموصل، والحجم، والفئة، والعدد، والتصنيف الحراري، والتحضير، والأداة، وعزم الدوران	افتراض أن أي عروة تتناسب فيزيائياً هي مقبولة
قضيب طرف التوصيل	قضيب التأريض أو الربط ذو نقاط توصيل متعددة	توافق القضيب والمعدات، ونطاق الموصلات المعتمد وعددها لكل طرف توصيل، وطريقة التركيب، وربط الحاوية	توصيل موصلين في طرف توصيل غير مخصص للموصلات المتعددة
موصل ضغط تم تقييمه لأغراض التأريض والربط	مشبك، أو جلبة، أو محور، أو صامولة قفل، أو مشبك تثبيت، أو موصل تم تقييمه خصيصاً لهذه الوظيفة	تحديد التأريض/الربط، ونوع الركيزة أو القطب الكهربائي، ونطاق الموصل، وزوج المواد، والبيئة المحيطة	استبدال موصل للأغراض العامة بآخر لا يوجد دليل على صلاحيته للاستخدام في التأريض/الربط
نظام توصيل اللحام الطارد للحرارة	تفاعل مصبوب يُنشئ رابطة معدنية بين موصلات محددة أو أجزاء معدنية	النظام المعتمد، ومجموعة الموصل والركيزة، والقالب والشحنة، وحالة السطح، والبيئة، وعملية التركيب	التعامل مع كل وصلة تبدو ملحومة على أنها مكافئة أو مقاومة للتآكل بشكل شامل
طريقة التثبيت ببرغي آلي	برغي آلي يتعاشق مع المعدن المستقبل أو يتم تأمينه بصامولة	تعاشق السنون المطلوب، والغرض من أداة التثبيت، وترتيب طرف التوصيل/الأجهزة، والمادة، وتعليمات المعدات	استخدام برغي ألواح معدنية أو ألواح جصية أو خشب لأنه يبدو محكماً
برغي آلي مُشكل للسنون	برغي آلي مصمم لتشكيل أسنان لولبية في الهيكل	نوع أداة التثبيت الصحيح، والتعشيق المطلوب، وحالة الثقب الدليلي، ومادة الهيكل، والتعليمات	اعتبار مصطلح “ذاتي الطرق” دليلاً كافياً
توصيلة داخل مجمع معتمد	توصيلة مهيأة في المصنع أو في الموقع مشمولة ضمن اعتماد المجمع	المجمع الدقيق، أو الأجزاء أو المجموعات المعتمدة، أو الموقع المحدد، أو تعليمات التركيب	استبدال شريط الربط، أو القضيب، أو البرغي، أو الوصلة القنطرية بجزء مشابه بصرياً
طريقة أخرى معتمدة	نظام توصيل مدرج لم يتم ذكره أعلاه	يجب أن يغطي الإدراج الغرض والظروف المقترحة بشكل مباشر	التعامل مع الأجهزة “ذات المظهر المعتمد” أو شائعة الاستخدام كطريقة مدرجة

1. موصلات الضغط المدرجة

تنشئ موصلات الضغط تلامساً عن طريق التثبيت الميكانيكي أو ضغط الموصل. اعتماداً على المنتج والتطبيق، تشمل الأمثلة العروات الميكانيكية، وموصلات الضغط، وموصلات الربط الكبيرة، وموصلات التفرع المتعدد. UL 486A-486B يغطي العديد من تركيبات الموصلات ذات الصلة، بما في ذلك موصلات الأسلاك بالضغط وموصلات الأسلاك الملحومة طاردة للحرارة؛ ونطاق معيار المنتج الخاص به ليس مطابقاً لفئات طرق NEC.

كلمة مدرج لا يعني أن الموصل يقبل كل موصل يدخل في الأسطوانة أو المشبك. تحقق من:

• مدى ملاءمة النحاس، أو الألومنيوم، أو الألومنيوم المكسو بالنحاس؛;
• حجم الموصل وفئة التجديل؛;
• عدد الموصلات المسموح بها في كل فتحة؛;
• الاستخدام للموصلات المصمتة، أو المجدولة، أو المدمجة، أو دقيقة التجديل؛;
• تجهيز السلك المطلوب والطول المكشوف؛;
• نطاق درجة حرارة وجهد الموصل حيثما ينطبق ذلك؛;
• عزم ربط التثبيت المطلوب أو أداة الضغط والقالب؛;
• ظروف الحاوية، أو المواقع الرطبة، أو الدفن المباشر، أو البيئات المسببة للتآكل.

UL 486A-486B و UL 486C تغطي نطاقات مختلفة للموصلات. يساعد المرجع القياسي للمنتج في تصنيفه، لكن العلامات والتعليمات الفعلية تظل هي الحاسمة.

2. قضبان أطراف التوصيل

يوفر قضيب طرف التوصيل نقاط توصيل متعددة ومنظمة، وهو شائع الاستخدام في لوحات التوزيع، ولوحات المفاتيح، والحاويات، ومعدات التحكم. لا يحدد مظهره ما إذا كان قضيباً محايداً، أو قضيب تأريض للمعدات، أو قضيب ربط، أو ملحقاً معتمداً لحاوية معينة.

تأكد من الوظيفة المقصودة للقضيب، وطريقة التركيب أو الربط، ومادة الموصلات ونطاقها، وعدد الموصلات المسموح بها لكل طرف توصيل، وعزم دوران طرف التوصيل، والتوافق مع المعدات. إن موضع البرغي الذي يمكنه تثبيت موصلين فيزيائياً لا يعني بالضرورة أنه مخصص لموصلين.

يتم تناول التمييز بين وظائف الموصل المؤرض وموصل تأريض المعدات بشكل منفصل في قضيب المحايد مقابل قضيب التأريض.

3. الموصلات التي تم تقييمها خصيصاً للتأريض والربط

يتم تقييم بعض موصلات الضغط والتجهيزات خصيصاً كمعدات تأريض وربط. تحدد UL Solutions قضبان التأريض، والمشابك، والجلب، وصواميل القفل، والمحاور، والمشابك، والشبكات، والأقطاب الكهربائية اللوحية، والوصلات، ومحولات عداد المياه، وأسلاك التأريض المدرعة، وأنظمة اللحام الطارد للحرارة ضمن عائلات المنتجات التي تم تقييمها وفقاً لمعيار UL 467.

تعتبر هذه الفئة مهمة لأن موصل السلك الحامل للتيار وموصل التأريض/الربط لا يتمتعان بالضرورة بنفس الاستخدام المقصود، أو التعرض البيئي، أو تركيبة الموصلات، أو واجهة القطب الكهربائي، أو واجب تيار القصر. ابحث عن معلومات الاعتماد وقيود التركيب المطبقة على الطراز الدقيق بدلاً من الاعتماد على اللون أو الشكل.

4. أنظمة التوصيل باللحام الطارد للحرارة

تستخدم العملية الطاردة للحرارة تفاعلاً محكوماً لتشكيل وصلة معدنية بين موصلات أو أجزاء معدنية محددة. يمكن أن تكون مفيدة حيثما تكون هناك حاجة إلى وصلة دائمة، ولكن هذه الطريقة ليست حلاً شاملاً لكل الحالات.

يعتمد القبول على النظام الكامل: مواد الموصل والركيزة، والأحجام، والقالب، ومادة اللحام، وإعداد السطح، والرطوبة والظروف البيئية، وإجراءات التركيب، ومعايير الفحص. لا تدّعِ أن كل وصلة طاردة للحرارة محصنة ضد التآكل، أو مخاوف الصيانة، أو عيوب التصنيع.

5. براغي التثبيت الآلية

بالنسبة لطريقة برغي الماكينة التي تناولها معيار NEC 250.8، يجب أن يتعشق المثبت بما لا يقل عن سنّين من أسنان اللولب أو يتم تأمينه بصامولة. هذا الحد الأدنى لا يجعل أي برغي متاح مقبولاً. إذ لا يزال يجب أن يتناسب البرغي، والمعدن المستقبل، وترتيب طرف التوصيل، والاستخدام مع المعدات والمتطلبات المعمول بها.

تحقق من أن المثبت هو برغي ماكينة، وأن شرط تعشق الأسنان أو حالة الصامولة مستوفى، وأن التوصيلة لا تتشارك في الأجهزة بطريقة لا تسمح بها المعدات. لا تستبدله ببرغي حاد ذي أسنان خشنة مخصص لألواح المعدن، أو الجدران الجافة، أو الخشب.

6. براغي التثبيت الآلية ذاتية التشكيل للأسنان

يقوم برغي الماكينة المشكّل للأسنان بإنشاء أو تشكيل أسنان لولبية في الحاوية ويجب أن يحقق التعشق المطلوب. هذا أكثر تحديداً من المصطلح العام برغي ذاتي الطرق, ، والذي يمكن أن يصف عدة أنواع من المثبتات ذات أشكال أسنان واستخدامات مقصودة مختلفة.

يتطلب القبول تحديد نوع أداة التثبيت الفعلية، ومادة الهيكل وسماكته، وحالة الثقب الاسترشادي عند الاقتضاء، والتعشيق المطلوب، وتعليمات المعدات. التشابه البصري مع مسمار تأريض معتمد لا يعد دليلاً.

7. التوصيلات التي تعد جزءاً من تجميعة مدرجة

يمكن قبول توصيلة التأريض أو الربط كجزء من تجميعة مدرجة عندما يتم تصنيعها وتركيبها ضمن نطاق تلك التجميعة. قد تشمل الأمثلة شريط ربط مخصص، أو طقم قضيب تأريض، أو توصيلة هيكل، أو وصلة ربط للباب، أو توصيلة من المصنع - ولكن فقط عندما تكون الأجزاء والترتيبات المحددة مغطاة.

الدليل العملي هو هوية المعدات، أو الملحق أو الطقم المعتمد، أو موقع التثبيت المخصص، أو التعليمات، أو الأجهزة المطلوبة. استبدال جزء من تجميعة مدرجة بمكون عام قد يخرج التوصيلة عن التكوين الذي تم تقييمه حتى وإن بدت متكافئة.

8. وسائل مدرجة أخرى

تسمح هذه الفئة الأخيرة بطريقة مدرجة لا تندرج بدقة تحت الأوصاف السابقة. وهذا ليس إذناً بالارتجال. يجب أن يدعم إدراج المنتج بشكل مباشر غرض التأريض أو الربط المقترح، والموصل أو الركيزة، والبيئة، وظروف التركيب.

“إن ”الممارسة الشائعة"، أو صورة عبر الإنترنت، أو وصف المورد، أو قبول مفتش لتركيب مختلف لا يثبت إدراج المنتج الذي بين يديك.

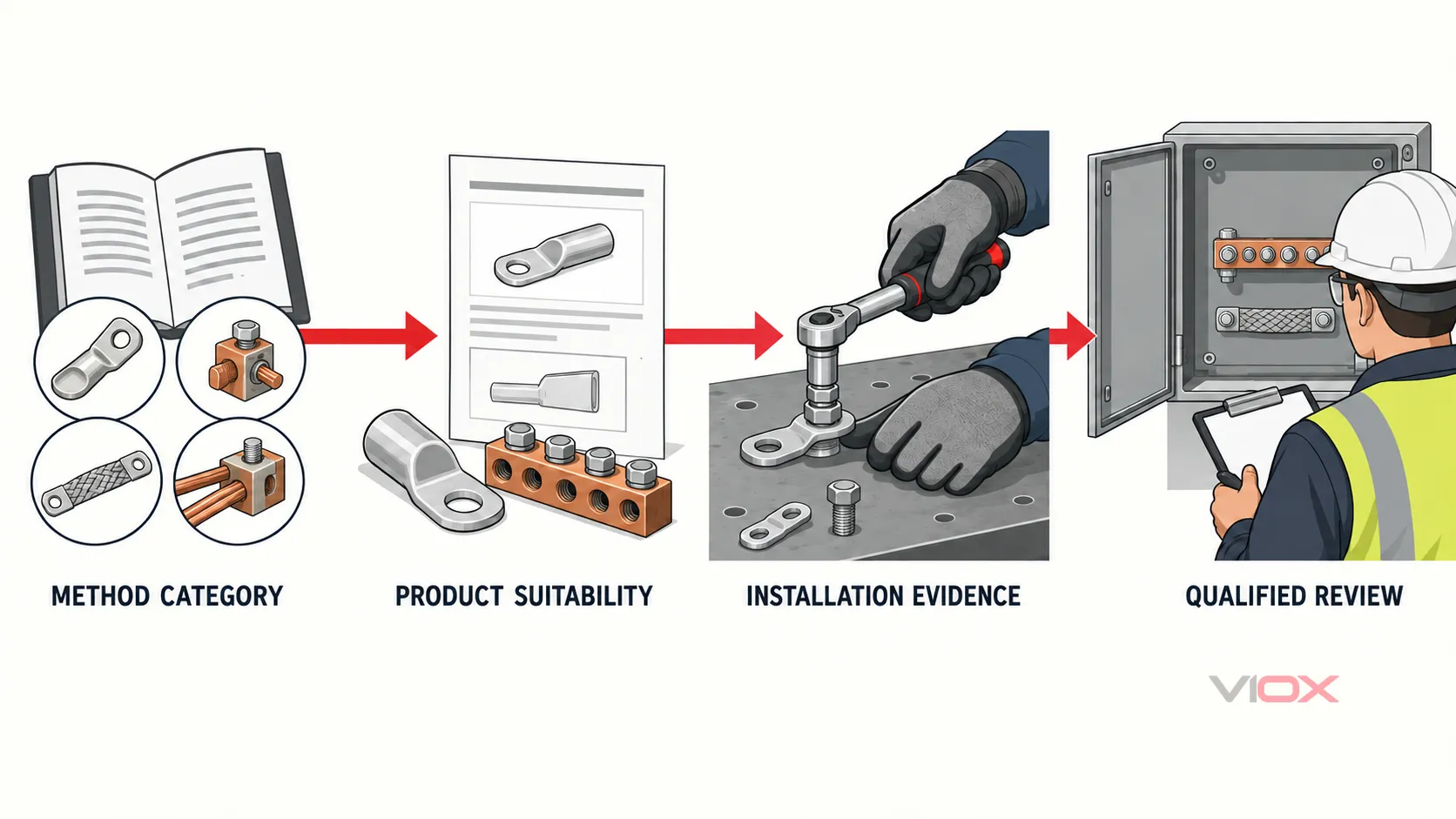

مسار التحقق ذو البوابات الثلاث

البوابة 1: تأكيد فئة الطريقة المسموح بها

حدد عائلة طريقة NEC 250.8 التي تصف التوصيلة المقترحة. ثم تحقق من الإصدار المعتمد محلياً وأي قاعدة ذات صلة تحكم المعدات، أو الموصل، أو القطب الكهربائي، أو المسبح، أو الخدمة، أو النظام المشتق بشكل منفصل، أو الإشغال الخاص.

البوابة 2: تأكيد ملاءمة المنتج أو التجميعة

اجمع علامات المنتج، وسجل الشهادات، وهوية الكتالوج، وورقة البيانات، وتعليمات المعدات. طابق الوظيفة المقصودة والبيئة - وليس فقط الأبعاد المادية.

بالنسبة للموصل، تأكد من المادة، والحجم، وفئة الموصل، وعدد الموصلات، والنطاق البيئي. بالنسبة للتجميع المدرج، تأكد من الملحق المعتمد وموقع التثبيت الدقيق. بالنسبة للتوصيل المجعد (المكبوس)، تعامل مع الموصل، والموصل الكهربائي، والأداة، والقالب، وتسلسل التطبيق كنظام واحد. UL 1976, ، على سبيل المثال، تقيم أدوات الكبس فقط لتصنيفات أجهزة التوصيل والاستخدامات التي تم التحقق منها باستخدام تلك الأداة.

البوابة 3: تأكيد أدلة التركيب

يجب على الشخص المؤهل التحقق من أن التوصيل المكتمل يتبع الوثائق. اعتماداً على الطريقة، قد تتضمن الأدلة ما يلي:

• مواد الموصل والركيزة الصحيحة؛;
• كمية ونطاق الموصل المسموح بهما؛;
• طول التجريد المحدد وإعداد السطح؛;
• الأداة أو القالب أو المصب أو الشحنة أو البرغي أو الصامولة أو مجموعة الملحقات الصحيحة؛;
• تسلسل العزم أو الكبس الموثق؛;
• تعشيق كافٍ لأسنان اللولب؛;
• تدابير بيئية وتدابير حماية من التآكل مناسبة؛;
• عدم وجود تلف أو تلوث أو خيوط مفكوكة أو تعديل غير مدعوم أو أجزاء صلبة مزاحة؛;
• الملصقات المطلوبة وسجلات الدوائر ووثائق الفحص.

يجب أن تأتي القيم المطلوبة من المعدات ونظام التوصيل الدقيق. لا تقدم هذه المقالة عمداً أي جدول عام للعزم أو طول التجريد أو حجم الموصل.

التوصيلات التي يجب أن تستدعي مراجعة فورية

لا تثبت الظروف التالية وجود عيب في كل حالة، ولكنها تتطلب التوثيق قبل القبول:

الملاحظة	لماذا تحتاج إلى مراجعة	الأدلة المطلوبة
وصلة تعتمد فقط على اللحام	لا تقبل المادة 250.8 من كود NEC أي وصلة تأريض أو ربط تعتمد فقط على اللحام	طريقة بديلة معتمدة أو وثائق لنظام توصيل مسموح به بشكل منفصل
استخدام برغي صاج أو برغي ألواح جبسية أو برغي خشب	لا يندرج تحت فئة براغي الماكينات أو براغي تشكيل الأسنان الموصوفة في القاعدة	أداة التثبيت الصحيحة المسموح بها وتعليمات المعدات
موصلان أو أكثر يتشاركون في طرف توصيل واحد	قد لا يكون طرف التوصيل مخصصاً لهذا العدد أو التشكيلة من الموصلات	علامات طرف التوصيل ووثائق الشركة المصنعة
تلاقي الألمنيوم والنحاس في موصل غير معتمد	قد تختلف توافقية المواد، وطرق التحضير، والطلاء، والحدود البيئية	العلامات الدقيقة للموصل والتعليمات الخاصة به
يتم إدخال موصل متعدد الشعيرات دقيقة في عروة توصيل قياسية	قد لا تقبل عروة التوصيل فئة الموصل تلك بدون استخدام حلقة طرفية (ferrule) أو مهايئ معتمد	وثائق الموصل، والطرف الحلقي/المهايئ، والأداة، والموصل الكهربائي
تم استبدال شريط الربط أو مجموعة قضيب التأريض	قد تتطلب التجميعة المدرجة الكاملة ملحقاً وموقعاً محدداً	تعليمات التجميع وهوية الجزء المعتمد
يتم تقديم قيمة المقاومة كمعيار القبول الوحيد	القراءة المنخفضة لا تثبت الإدراج، أو السلامة الميكانيكية، أو توافق الموصل، أو الملاءمة لتحمل تيار القصر	الطريقة، والمنتج، والتركيب، وأدلة طريقة الاختبار

لماذا لا يعد رقم المقاومة الواحد قاعدة عامة للقبول/الرفض

يمكن لقياسات الاستمرارية أو المقاومة المنخفضة أن تدعم عمليات التشغيل أو الصيانة عند تحديد المعيار المطبق، وطريقة الاختبار، والجهاز، وموقع التوصيل، وخط الأساس، ومعيار القبول. وهي لا تغني عن البوابات الثلاث.

تتناول الاختبارات المختلفة أسئلة مختلفة: فاستمرارية الربط من نقطة إلى نقطة، ومقاومة قطب التأريض بالنسبة للأرض، واستمرارية الموصل الوقائي، ومعاوقة مسار تيار القصر ليست قياسات قابلة للتبادل. لا ينبغي نسخ قيمة مستخدمة في مواصفات اختبار قبول واحدة إلى كل فحص لتوصيلات التأريض أو الربط.

متطلبات OSHA الخاصة بمسار دائم ومستمر وفعال هي متطلبات وظيفية، وليست حداً عاماً للمقاومة لكل موصل. استخدم مواصفات المشروع، والمتطلبات المعتمدة، وطريقة اختبار محددة قبل تحديد معيار نجاح رقمي.

قائمة مراجعة الشخص المؤهل

استخدم قائمة المراجعة هذه لتنظيم الوثائق قبل الموافقة أو الشراء:

1. سجّل إصدار NEC المعتمد، والتعديلات المحلية، وقاعدة المعدات الحاكمة.
2. حدد الوظيفة الكهربائية: تأريض المعدات، أو توصيل قطب التأريض، أو الربط، أو أي وظيفة محددة أخرى.
3. قم بتعيين التوصيلة المقترحة إلى عائلة طرق مسموح بها وفقاً للمعيار NEC 250.8.
4. سجّل الشركة المصنعة، ورقم الكتالوج، وفئة الشهادة، والمعيار المطبق للمنتج أو التجميع الدقيق.
5. طابق متطلبات مادة الموصل، وحجمه، وفئته، وعدده، ومتطلبات تجهيزه.
6. طابق الأداة، أو القالب، أو المصب، أو مادة اللحام، أو أداة التثبيت، أو الصامولة، أو طرف التوصيل، أو مجموعة الملحقات.
7. سجّل عزم الدوران المحدد، وتسلسل الكبس، وطول التعري، وتداخل السنون، والقيود البيئية من التعليمات المعمول بها.
8. افحص التوصيلة المكتملة للتأكد من صحة الأجهزة، والحالة، والتعريف، وعدم وجود بدائل غير مصرح بها.
9. طبق فقط طريقة الاختبار ومعيار القبول المطلوب من قبل المشروع، أو المعدات، أو برنامج الصيانة، أو السلطة المختصة.
10. احتفظ بالوثائق اللازمة للفحص والصيانة والاستبدال.

بالنسبة لنطاق معدات الخدمة الأوسع ولوحة التوزيع الفرعية، تابع مع دليل تأريض اللوحة وفقاً للمادة 250 من الكود الكهربائي الوطني (NEC) الخاص بـ VIOX. عند تقييم عروة التوصيل أو طرف التوصيل بالضغط، تذكر أن مجموعة رؤوس الكابلات (cable-lug) من نوع VIOX هي نقطة بداية للمنتج، وليست دليلاً على أن كل طراز مدرج أو مناسب لتطبيق معين للتأريض أو الربط وفقاً لـ NEC. تأكد من وثائق الطراز الدقيقة قبل التحديد.
