نعم. يمكن لقاطع الدائرة أن يواصل تزويد الكهرباء بينما تكون نقاط التلامس أو التوصيلات أو آلية التشغيل أو وظيفة الفصل به معيبة. يُطلق على هذا غالبًا اسم قاطع دائرة معيب جزئيًا, ، على الرغم من أنه وصف لخطأ - وليس تصنيفًا رسميًا للقاطع أو حالة تشغيل آمنة.
قاطع الدائرة السليم لا ينظم عادةً جهد الجهاز أو يحدد تياره. ومع ذلك، يمكن أن يتسبب تلامس ذو مقاومة عالية غير مقصودة في انخفاض الجهد والتسخين المحلي بينما يظل قاطع الدائرة مغلقًا. وبشكل منفصل، يمكن لآلية فصل تالفة أن تترك التيار يتدفق دون حماية موثوقة من التيار الزائد. المقبض في وضع التشغيل لا يثبت أن أيًا من الوظيفتين سليمة.
- توصيل الطاقة والتشغيل الوقائي شيئان منفصلان يجب التحقق منهما.
- عدم حدوث فصل أو دخان أو رائحة احتراق لا يضمن السلامة.
- توقف عن استخدام دائرة كهربائية بها اشتباه في ارتفاع درجة الحرارة أو حدوث شرر أو تلف في التوصيلات. لا تقم بإزالة غطاء اللوحة أو إعادة ضبط قاطع الدائرة بشكل متكرر للحفاظ على تشغيل المعدات.
ماذا يعني “سيئ جزئيًا” داخل قاطع الدائرة
للقاطع وظيفتان أساسيتان: حمل تيار الحمل الطبيعي عبر مسار منخفض المقاومة وقطع الدائرة عند استيفاء شروط الحماية الخاصة به. يمكن أن تتدهور إحدى الوظيفتين قبل فشل الأخرى بشكل مرئي.
| حالة محتملة | ما قد لا يزال يبدو أنه يعمل | ما يظل غير آمن أو غير متحقق منه |
|---|---|---|
| تلامسات داخلية متدهورة | المعدات المتصلة لا تزال تتلقى الطاقة | مقاومة التلامس، التسخين وأداء القطع |
| آلية تشغيل أو فصل تالفة | يتحرك المقبض، أو يبقى قاطع الدائرة مكهربًا | فتح موثوق به وتعثر تلقائي |
| استجابة حماية معدلة | عملية التحميل العادي تبدو عادية | الاستجابة لظروف الحمل الزائد أو القصر الكهربائي |
| توصيل طرف توصيل أو قضيب توصيل ضعيف | يبقى قاطع الدائرة في وضع التشغيل (ON) | التوصيل الخارجي؛ قد يكون قاطع الدائرة نفسه تالفًا أو لا يكون كذلك |
لهذا السبب، فإن عبارة “لا يزال يعمل” ليست تشخيصًا كافيًا. قد يؤدي الجهاز الذي يعلق في وضع الإغلاق إلى استمرار تشغيل جهاز ولكنه يفشل عندما يحتاج إلى قطع عطل. وعلى العكس من ذلك، قد يكون الدائرة المفتوحة قاطعًا تم فصله بشكل صحيح بدلاً من كونه تالفًا.
للحصول على معلومات أساسية حول وظائف الحرارة والمغناطيسية العادية، راجع دليل مبدأ عمل قاطع الدائرة المصغر. تتميز تصميمات القواطع المختلفة بآليات وميزات حماية مختلفة؛ ليس كل قاطع هو MCB حراري مغناطيسي أساسي.
ما الذي يسبب تلف قاطع الدائرة؟
قد يكون العطل الأصلي داخل القاطع أو عند واجهته الكهربائية. تستحق عدة آليات تدهور النظر بشكل منفصل.
تلف التلامس والتوصيل
يمكن أن يؤدي تآكل التلامس أو تآكله أو تلوثه أو تلفه بعد قطع العطل إلى إضعاف مسار التيار. يمكن أن يؤدي طرف توصيل مفكوك أو تالف، أو واجهة ضعيفة بين القاطع وقضيب التوصيل، إلى إدخال مقاومة أيضًا. لا ينبغي تسمية هذه الأعطال الخارجية تلقائيًا بفشل داخلي للقاطع.
يمكن أن يؤدي التسخين المحلي بعد ذلك إلى تفاقم الاتصال أو إتلاف العزل القريب. قد يؤدي مجرد استبدال القاطع إلى ترك المشكلة الأصلية قائمة إذا كان طرف توصيل الموصل أو قضيب التوصيل معيبًا أيضًا.
التدهور الميكانيكي
قد يتلف أو يعلق مزلاج أو زنبرك أو آلية تشغيل. اعتمادًا على العطل، قد لا يثبت قاطع الدائرة، أو قد لا يفتح بشكل موثوق، أو قد يظهر تشغيلًا غير طبيعي. لا يمكن لحركة المقبض وحدها تأكيد أن نقاط التلامس الداخلية وآلية الفصل تعمل بشكل صحيح.
تدهور الوظيفة الوقائية
يمكن أن يؤثر التعرض للحرارة أو التلف البيئي أو التدهور الميكانيكي على التشغيل الوقائي. تمتلك أجهزة الحماية الإلكترونية أيضًا وظائف لا يمكن تقييمها من موضع المقبض أو الاستمرارية العادية وحدها.
لا تفترض أن التقدم في العمر يجعل قاطع الدائرة دائمًا “أكثر حساسية”. قد يتسبب عطل في حدوث فصل غير مرغوب فيه، أو تأخير في التشغيل، أو فشل في الفصل. قد يؤدي سجل نتائج فحص NRC المتعلقة بقواطع الدائرة المقولبة الصناعية تم تحديد احتمالية التأخير في الفصل أو البقاء في وضع التشغيل بعد حالة التيار الزائد عندما تكون الصيانة والاختبار غير كافيين. هذا الاكتشاف الصناعي يوضح نمط فشل؛ فهو لا يحدد معدلات فشل قواطع الدائرة المصغرة (MCB) السكنية أو عمر استبدال عالمي.
هل يمكن لقاطع دائرة تالف أن يسبب انخفاض الجهد دون أن يفصل؟
نعم، يمكن لمسار تيار مقاوم تالف أن يساهم في انخفاض الجهد تحت الحمل. لكن القاطع لا يقوم بخفض الجهد عن قصد، ولا تحدد الأعراض ذات الجهد المنخفض القاطع كسبب.

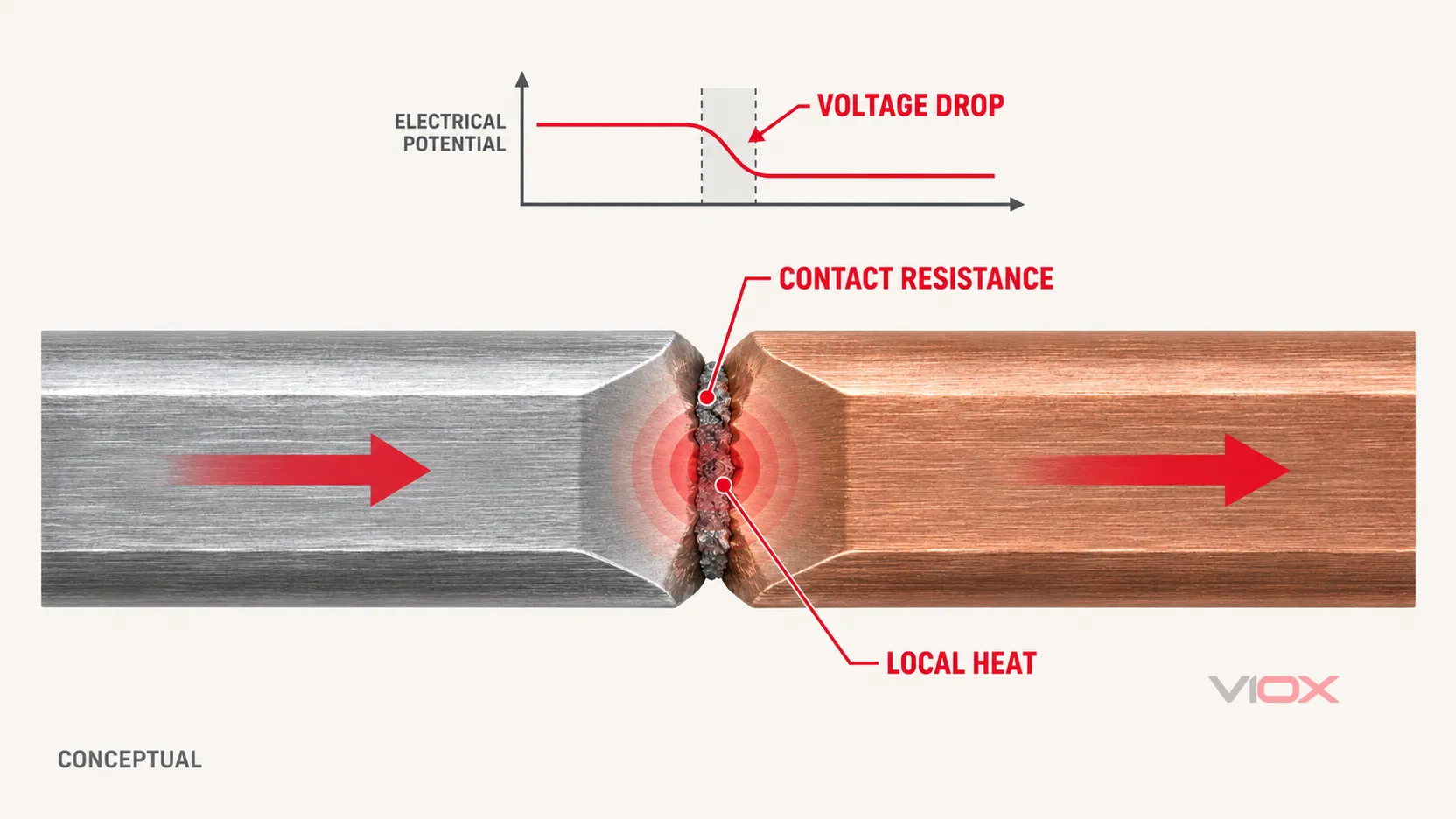

كل موصل واتصال حقيقي له بعض المقاومة. القلق هو وجود مقاومة غير طبيعية عند نقطة تلامس أو طرف توصيل أو واجهة. مع تدفق التيار، تخلق هذه المقاومة كلاً من انخفاض الجهد والحرارة الموضعية:
انخفاض الجهد: ΔV = I × R
التسخين المحلي: P = I² × R = ΔV × Iضع في اعتبارك مثالاً مبسطًا عن قصد: يمر تيار ثابت قدره 10 A عبر اتصال معيب ممثل بمقاومة 0.20 Ω.
ΔV = 10 A × 0.20 Ω = 2 V
P = (10 A)² × 0.20 Ω = 20 Wينتج نفس العيب انخفاضًا قدره 2 V ويتبدد 20 W في هذا الموقع. هذه عملية حسابية توضيحية،, وليست قاطعًا مقاسًا، أو حدًا مقبولًا لمقاومة التلامس، أو توقعًا لدرجة الحرارة.. يمكن أن تتصرف التوصيلات الحقيقية بشكل غير خطي، وقد يتغير تيار الجهاز مع تغير جهد الإمداد الخاص به.
يستجيب قاطع التيار الزائد التقليدي لخصائصه الوقائية، وليس لدرجة حرارة كل توصيل لاحق. لذلك، يمكن أن يسخن التوصيل السيئ حتى عندما يكون تيار الدائرة أقل من تصنيف قاطع الدائرة. تاريخي أبحاث CPSC/UL حول ظروف حرائق أنظمة الأسلاك الكهربائية تم التحقيق في التوصيلات ذات المقاومة العالية والمتوهجة عند تيارات أقل من تصنيفات التيار الزائد لدوائر التفرع العادية.
من الخطأ أيضًا استنتاج أن انخفاضًا خطيرًا يجب أن ينتج عنه رائحة احتراق واضحة. يمكن أن تكون الحرارة مخفية أو متقطعة أو موجودة قبل ملاحظة الرائحة. الـ دليل CPSC لمخاطر الأسلاك المنزلية يسرد الروائح، والسخونة الزائدة، وتغير اللون، والأصوات غير الطبيعية ضمن علامات التحذير؛ عدم وجود علامة واحدة ليس تصريحًا بالاستمرار في استخدام الدائرة.
هل قاطع الدائرة المفصول جزئيًا هو نفس الشيء؟
لا. في بعض القواطع، يستقر المقبض المتعثر بين وضع التشغيل (ON) ووضع الإيقاف (OFF). يشير هذا الوضع إلى حالة تعثر وفقًا لتصميم الشركة المصنعة - وليس أن القاطع يوصل “نصف الطاقة”. تصميمات أخرى تشير إلى التعثر بشكل مختلف.
قاطع الدائرة الذي يفصل أثناء الحمل الزائد الفعلي قد يكون يحمي الدائرة بشكل صحيح. قد ينتج عن الفصل المتكرر دائرة محمّلة بشكل زائد، أو عطل في الجهاز، أو عطل في الأسلاك، أو وظيفة حماية مثل اكتشاف خطأ أرضي؛ ولا يثبت بحد ذاته أن قاطع الدائرة قد تدهور.
اتبع تعليمات الجهاز وحدد سبب الفصل قبل إعادة التنشيط. دليلنا إعادة ضبط قاطع الدائرة الآمن يغطي مهمة إعادة الضبط بشكل منفصل. لا تمسك المقبض في وضع التشغيل (ON)، أو تتجاوز الحماية، أو تستمر في إعادة ضبط خطأ غير مفسر.
الأعراض التي تستدعي الفحص - وليس التشخيص
تتداخل الأعراض بين أعطال قاطع الدائرة، وأعطال التوصيل، وأعطال الجهاز. استخدمها لوصف المشكلة بدقة لفني كهربائي بدلاً من اختيار بديل عن طريق التخمين.
| الملاحظة | ما يمكن أن يشير إليه | ما لا يمكن إثباته |
|---|---|---|
| وميض أو اضطراب في الجهد عند بدء تشغيل حمل | اضطراب في الإمداد أو انخفاض يعتمد على الحمل في مكان ما في مسار التيار | أن قاطع الدائرة هو المكون التالف |
| تغير في اللون، أو ضوضاء غير معتادة، أو اشتباه في ارتفاع درجة الحرارة بالقرب من اللوحة | وجود خلل في التوصيل أو المعدات يتطلب الاهتمام | أن استمرار الاستخدام آمن لعدم حدوث فصل للقاطع |
| قاطع الدائرة لا يثبت في وضع التشغيل أو يعمل بشكل غير طبيعي | وجود خطأ مستمر في الدائرة، أو حالة إعادة ضبط غير صحيحة، أو مشكلة في الجهاز | وجود خلل في الآلية الداخلية دون إجراء تقييم |
| توقف الجهاز عن العمل بينما يظل قاطع الدائرة في وضع التشغيل ON | مشكلة في الجهاز، انقطاع في الإمداد أو اضطراب في الجهد | أن هذا الحماية سليم - أو أن الجهاز به عطل بالتأكيد |
| الجهد يبدو طبيعيًا عندما يكون الجهاز في وضع الخمول | الإمداد عند نقطة القياس واللحظة المحددة | الجهد المقبول أثناء العطل الفعلي أو تحت الحمل |
لا تفتح لوحة وهي تحت الجهد، ولا تلمس المعدات لتقدير درجة حرارتها أو تكرر عمدًا حدث تسخين مشتبه به. إذا كان هناك دخان، أو قوس كهربائي نشط، أو حريق، ابتعد واتصل بخدمات الطوارئ.

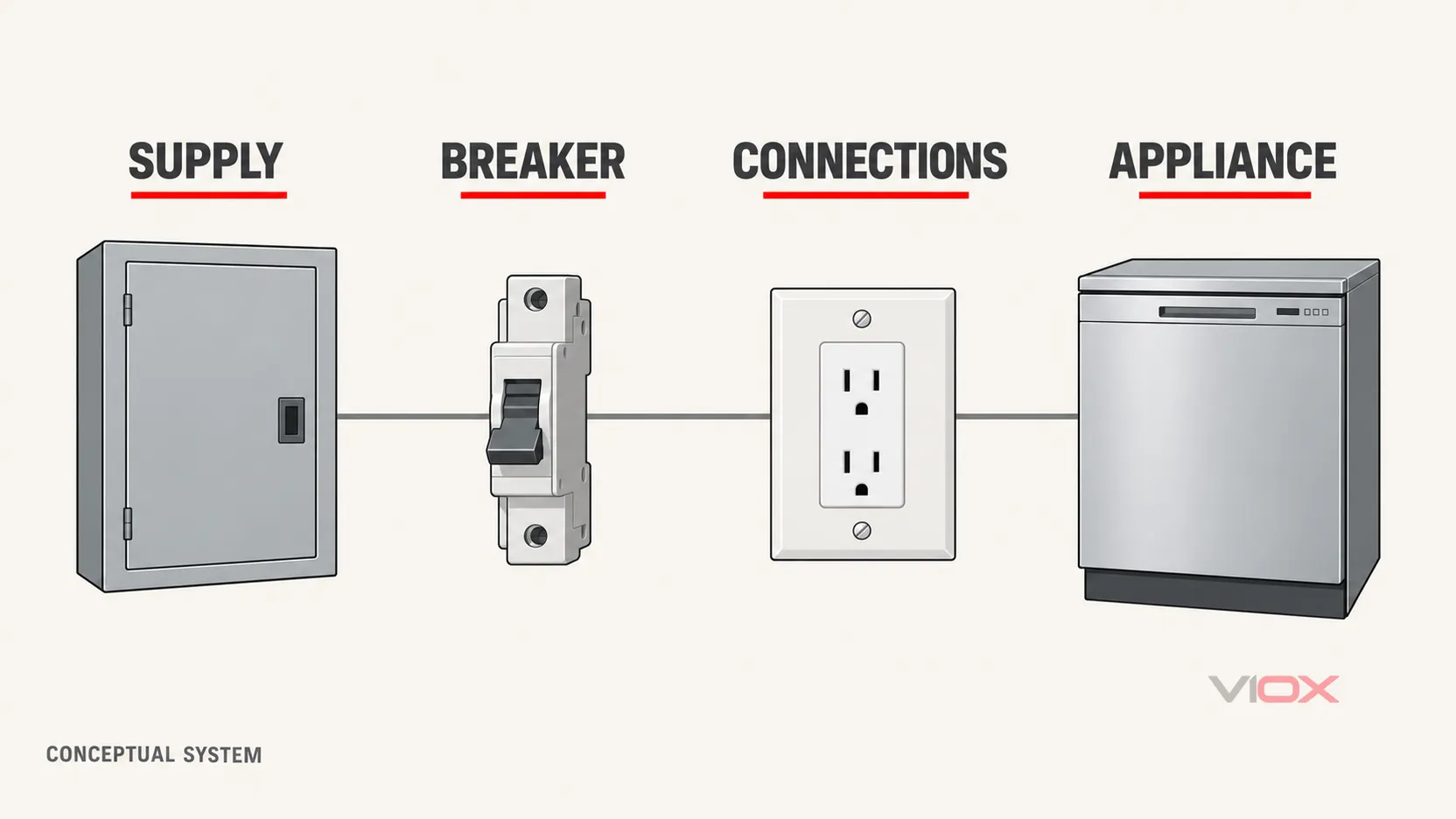

قاطع الدائرة، التوصيل أو الجهاز: حافظ على فصل حدود الخطأ
قاطع الدائرة هو جزء واحد فقط من مسار الإمداد. قد يؤدي اتصال إمداد في المنبع، أو واجهة القاطع، أو طرف توصيل موصل، أو مقبس، أو الجهاز نفسه إلى ظهور أعراض متداخلة. في بعض الأنظمة، يمكن أن يتسبب عطل في الموصل المتعادل (neutral) أيضًا في حدوث تشوهات في الجهد؛ وهذا لا يعادل كون القاطع “ضعيفًا”.”
على سبيل المثال، لنفترض أن غسالة الأطباق تتوقف في منتصف الدورة ولا تعمل مرة أخرى إلا بعد فصلها وتركها لتبرد. هذا نمط عرض افتراضي، وليس تشخيصًا ميدانيًا مؤكدًا. قد يكون إعادة تعيين وحدة التحكم، أو عطل في الجهاز يعتمد على درجة الحرارة، أو مشكلة في الإمداد هي السبب. “تتوقف الشاشة تمامًا” هو أيضًا ملاحظة مختلفة عن “تتوقف مضخة الغسيل بينما تظل الشاشة مضاءة”.”
لا تثبت أي من الملاحظتين وجود قاطع دائرة معيب. وبالمثل، فإن الاستعادة بعد التبريد لا تثبت فشل المضخة أو لوحة التحكم أو الواقي الحراري. الدليل المفيد هو ما توقف، وما الذي فقد الطاقة أيضًا، وأي خطأ مسجل، وحالة الإمداد. أثناء الحدث.
لا تستخدم سلك تمديد طويل لتشغيل غسالة الأطباق من دائرة أخرى كاختصار تشخيصي عام. توصي ESFI بتوصيل الأجهزة الكبيرة مباشرة بمقبس الحائط بدلاً من سلك تمديد., ، حيث يكون توصيل السلك والقابس قابلاً للتطبيق. حتى إمداد بديل مرتب بشكل احترافي لن يستبعد تلقائيًا عطلًا في المنبع تشترك فيه كلتا الدائرتين.
ما الذي يمكن أن تثبته الاختبارات الاحترافية بالفعل
يمكن للكهربائي التمييز بين تلف القاطع الداخلي وعطل في طرف توصيل أو قضيب توصيل أو أسلاك أو الجهاز. قد يشمل التقييم الفحص بعد العزل الآمن، والتحقق من الحمل المتصل، وقياسات يتم التحكم فيها بشكل مناسب لتحديد موقع انخفاض الجهد في ظل الظروف ذات الصلة. قراءات عدم التحميل وحدها قد تفوت عيبًا يعتمد على الحمل.
يتضمن الاختبار الكهربائي مخاطر تتجاوز اختيار إعداد جهاز القياس. في أماكن العمل بالولايات المتحدة،, OSHA 1910.334 تتطلب وجود أشخاص مؤهلين للاختبارات الكهربائية وأجهزة مناسبة للدائرة والبيئة. ينطبق نفس الحد العملي هنا: هذه المقالة ليست إجراءً لصاحب المنزل لفحص أطراف التوصيل في اللوحة.
يمكن أن يساعد اختبار الاستمرارية في تحديد ما إذا كان مسار التلامس المعزول مفتوحًا أم مغلقًا. لا يمكنه تأكيد توقيت الحمل الزائد، أو فصل قصر الدائرة، أو الحماية الإلكترونية AFCI/GFCI. كما أن الصورة الحرارية العادية لا يمكنها تحديد أداء الفصل. يتطلب الاختبار الوقائي الخاص بالجهاز، عند الاقتضاء، طريقة الشركة المصنعة ومعدات متخصصة مناسبة.
لدينا دليل لتحديد قاطع دائرة معطل يتناول مهمة التشخيص بمزيد من التفصيل. يظل التمييز المركزي: إثبات أن الطاقة تمر عبر قاطع الدائرة لا يعني إثبات أنه سيفصل بشكل صحيح.
متى يكون الاستبدال مناسبًا - وما الذي يجب أن يتطابق
يجب إخراج قاطع الدائرة الذي تم تأكيد تلف تلامساته الداخلية، أو وظيفته التشغيلية/الوقائية معيبة، أو تعرض لتلف خارج حدود الخدمة التي تحددها الشركة المصنعة، من الخدمة ومعالجته بواسطة أفراد مؤهلين. عادةً ما يتم استبدال القواطع السكنية المعزولة والوحدات كأجهزة كاملة، ولا يتم إصلاحها عن طريق تنظيف التلامسات الداخلية أو ضبط آلية الفصل.
إذا كان العيب في طرف توصيل أو قضيب توصيل، فيجب على الكهربائي تقييم هذا الاتصال وأي موصل أو عزل أو مكون لوحة تعرض للتلف الحراري. قاطع دائرة جديد ليس إصلاحًا لواجهة تركيب تالفة.
يجب أن تتطابق عملية الاستبدال مع الأجهزة المسموح بها في اللوحة أو التجميع، وجهد النظام، والأقطاب، وتصنيف التيار، وقدرة الفصل، والخصائص الوقائية، والمتطلبات المحلية. يجب عدم فقدان حماية AFCI أو GFCI أو أي حماية أخرى مطلوبة أثناء الاستبدال. لا تقم أبدًا بزيادة تصنيف قاطع الدائرة لقمع التعثرات غير المبررة دون تقييم معتمد لتصميم الدائرة.
بالنسبة للتركيبات المصممة لاستيعاب الأجهزة المعيارية ذات الصلة، فإن صفحة منتجات VIOX MCB يوفر نقطة انطلاق لتوثيق واختيار الطراز. قاطع الدائرة المصغر (MCB) بنمط IEC على سكة DIN ليس بديلاً معتمدًا تلقائيًا لقاطع لوحة التوصيل في أمريكا الشمالية. تأكد من توافق التجميع المحدد والموافقات المعمول بها قبل اختيار المنتج.
