عادة ما تكون مفاتيح العزل الهوائي (AIS) الخيار الأكثر مرونة واقتصادية عند توفر مساحة كافية من الأرض. بينما تُفضل مفاتيح العزل الغازي (GIS) في الحالات التي تكون فيها المساحة، أو مقاومة التلوث، أو الحاجة إلى تركيب داخلي مغلق أكثر أهمية من التكلفة الأولية للمعدات. أما مفاتيح العزل الهجينة (HGIS) فتقع في المنتصف بينهما؛ حيث تجمع وظائف الخلية الرئيسية في وحدة مدمجة معزولة بالغاز مع الاحتفاظ بقضبان التوصيل (Busbars) أو التوصيلات الخارجية المعزولة بالهواء.
لا يتم تحديد الاختيار الصحيح بناءً على الجهد الكهربائي وحده. يجب على المهندسين مقارنة ترتيب المحطة الفرعية بالكامل، بما في ذلك تكاليف الأرض والمباني، والتعرض للعوامل البيئية، واستراتيجية انقطاع التيار، والتوسعات المستقبلية، والقدرة على الصيانة، ولوائح وسائط العزل، وتكلفة تعطل الدائرة الكهربائية.
يقدم هذا الدليل طريقة منظمة لمقارنة تقنيات AIS وGIS وHGIS دون افتراض أن إحدى هذه التقنيات تتفوق عالمياً على الأخرى.
AIS مقابل GIS مقابل HGIS: مقارنة سريعة
| عامل الاختيار | مفاتيح العزل الهوائي (AIS) | مفاتيح العزل الغازي (GIS) | مفاتيح العزل الهجينة (HGIS) |
|---|---|---|---|
| الاسم الكامل | مفاتيح كهربائية معزولة بالهواء | مفاتيح كهربائية معزولة بالغاز | مفاتيح كهربائية هجينة معزولة بالغاز |
| ترتيب العزل الأساسي | يوفر الهواء المحيط والخلوصات الفيزيائية عزلاً خارجياً | المكونات الحية الرئيسية مغلقة في حجرات معدنية مؤرضة تحتوي على غاز عازل أو خليط غازي | وظائف الخليج الرئيسية معزولة بالغاز ومغلقة؛ بينما تظل قضبان التوزيع أو التوصيلات الخارجية معزولة بالهواء |
| المساحة الفيزيائية النموذجية (البصمة) | الأكبر | الأصغر | بين المفاتيح المعزولة بالهواء (AIS) والمفاتيح المعزولة بالغاز (GIS)؛ عادة ما تكون أصغر بكثير من خلية AIS المماثلة |
| تكلفة المعدات الأولية | عادة ما تكون الأقل | عادة ما تكون الأعلى | عادة ما تكون بين AIS و GIS، ولكنها تعتمد على طبيعة المشروع |
| التعرض للغبار والأملاح والرطوبة والحياة البرية | الأعلى | الأقل بالنسبة للأجزاء الرئيسية المغلقة | أقل من AIS بالنسبة للوظائف المغلقة، ولكن تظل الواجهات المعزولة بالهواء معرضة للعوامل الخارجية |
| الوصول البصري الروتيني | مباشر ومبسط | محدود لأن الأجزاء الرئيسية مغلقة | مختلط: وحدة مغلقة بالإضافة إلى توصيلات خارجية يسهل الوصول إليها |
| طبيعة الصيانة | أجزاء أكثر عرضة للفحص والتنظيف | تعرض أقل، ولكن أعمال نظام الغاز والهيكل تتطلب إجراءات متخصصة | معدات مكشوفة أقل مع نطاق معزول بالغاز أقل من أنظمة GIS الكاملة |
| التجميع في الموقع | المزيد من المعدات الفردية والوصلات البينية | وحدات أو مقصورات مجمعة في المصنع، يتبعها تجميع في الموقع وأعمال الغاز/الواجهات | يمكن للوحدات المجمعة في المصنع والمختبرة بدرجة عالية من التكامل أن تقلل من أعمال الموقع |
| التوسعة المستقبلية | عادة ما تكون الأسهل | يجب التخطيط لها بناءً على واجهات محطات الغاز المعزولة (GIS)، وتصميم الشركة المصنعة، ومتطلبات انقطاع التيار | غالباً ما تكون مفيدة لتوسعة أو تقليص محطة فرعية معزولة بالهواء (AIS) قائمة |
| البيئة الأكثر ملاءمة | المواقع ذات المساحات الكافية والتلوث القابل للتحكم | المواقع الحضرية، أو تحت الأرض، أو الداخلية، أو الساحلية، أو الصناعية، أو غيرها من المواقع ذات المساحات المحدودة | توسعات المواقع الصناعية السابقة (Brownfield)، والمواقع الخارجية المقيدة، والتطبيقات البحرية، والمشاريع التي تتطلب سرعة أكبر في تركيب الخلايا |
| المقايضة التصميمية الرئيسية | الحاجة إلى مساحة أكبر والتعرض للعوامل البيئية | تعقيد رأسمالي أعلى واعتماد أقوى على تصميم الأنظمة المغلقة | التوازن بين التصميم المدمج وواجهات أنظمة العزل الهوائي (AIS) التقليدية |
هذه اتجاهات هندسية وليست قيماً مضمونة. يجب أن تستند المقارنة الهادفة إلى نفس المخطط أحادي الخط، والجهد المقنن، وقدرة تحمل القصر، ومخطط القضبان العمومية، ومتطلبات التكرارية، وظروف الموقع، وعمر المشروع.

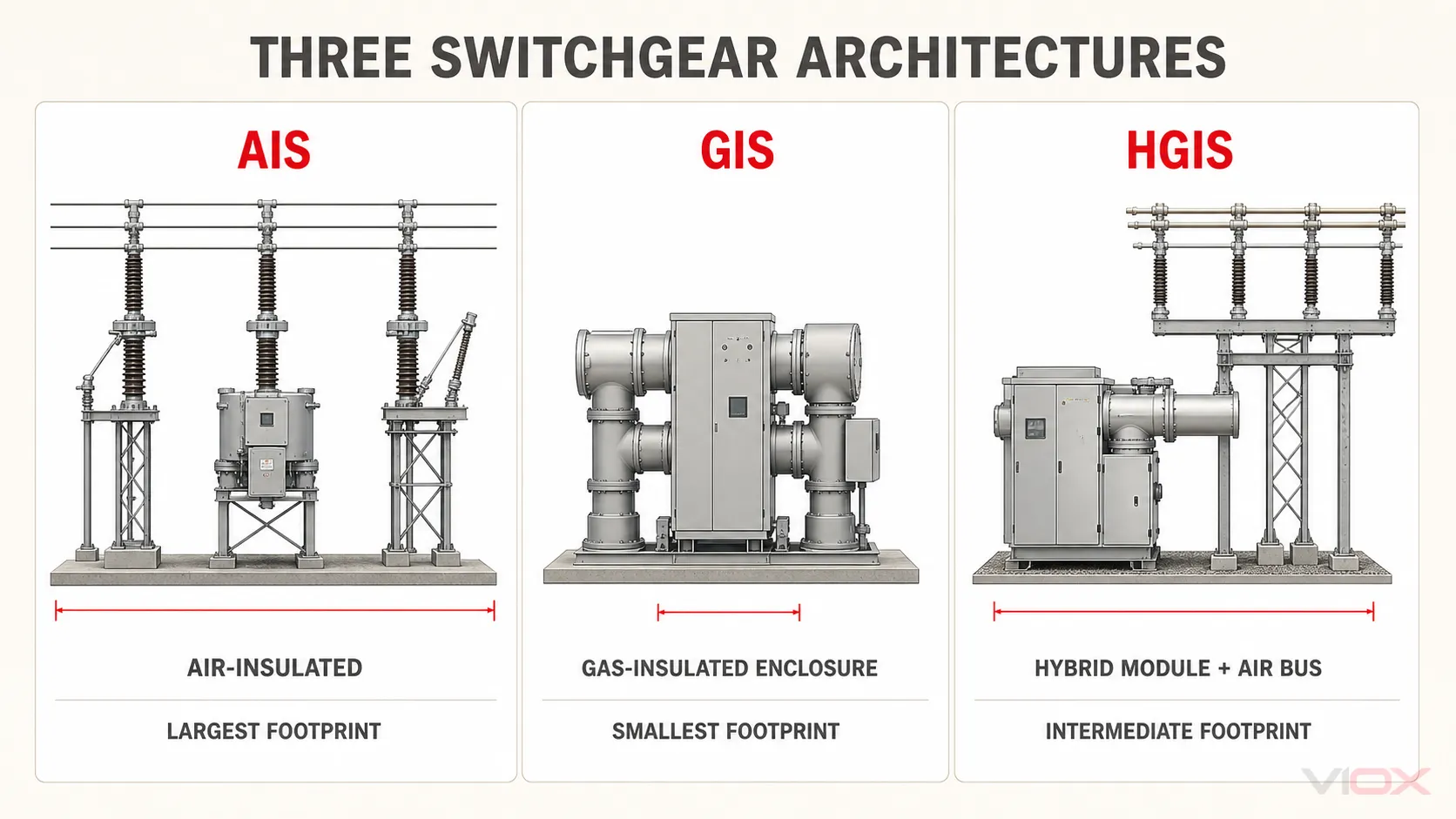

ما هي مفاتيح العزل بالهواء (AIS)، ومفاتيح العزل بالغاز (GIS)، ومفاتيح العزل الهجين (HGIS)؟
ما هي مفاتيح العزل بالهواء (AIS)؟
تستخدم مفاتيح العزل بالهواء الهواء الجوي ومسافات خلوص محددة لعزل الموصلات المكهربة عن الهياكل المؤرضة والأطوار الأخرى. في محطات التحويل ذات الجهد العالي التي تعمل بالهواء (AIS)، يتم تركيب قواطع الدائرة، وفواصل العزل، ومفاتيح التأريض، ومحولات القياس، ومانعات الصواعق، وقضبان التوزيع عادةً كقطع منفصلة من المعدات المتصلة بواسطة موصلات مكشوفة.
لا تعني مفاتيح العزل بالهواء (AIS) أنها تركيبات مفتوحة وغير محمية. فالمعدات لا تزال تستخدم عوازل، وهياكل مؤرضة، وأقفال تبادلية، وأسوار، ومرحلات حماية، ومسافات خلوص كهربائية محددة. الميزة المحددة هي أن العزل الخارجي بين الأجزاء الحية الرئيسية يتم توفيره بشكل أساسي عن طريق الهواء بدلاً من غلاف معدني مغلق ومعزول بالغاز.
لا تزال مفاتيح العزل بالهواء (AIS) جذابة لأنها معيارية، وقابلة للفحص البصري، وسهلة التوسيع نسبياً، ومدعومة بقاعدة واسعة من الموردين ومقدمي الخدمات. عيبها الرئيسي هو المساحة؛ حيث تزداد مسافات الخلوص المطلوبة بين الطور والطور وبين الطور والأرض مع زيادة الجهد المقنن ومتطلبات تنسيق العزل، مما قد يجعل مساحة المحطة كبيرة جداً.
ما هي مفاتيح العزل بالغاز (GIS)؟
تضع مفاتيح العزل بالغاز وظائف الجهد العالي الرئيسية داخل أغلفة معدنية مؤرضة. يتم توفير العزل جزئياً على الأقل بواسطة غاز عازل مضغوط أو خليط غازي بدلاً من الهواء الجوي وحده.
يمكن لخلية المفاتيح المعزولة بالغاز (GIS) دمج قاطع الدائرة، وفواصل العزل، ومفاتيح التأريض، وأجهزة قياس التيار والجهد، وأقسام القضبان العمومية، وواجهات الكابلات أو الخطوط في وحدة مدمجة. يعمل الغلاف المؤرض على الحد من تعرض الأجزاء الحية للغبار، والأملاح، والرطوبة، والحيوانات، واللمس العرضي. وهذا يجعل تقنية GIS مفيدة بشكل خاص في المواقع التي تكون فيها تكلفة الأرض مرتفعة، أو حيث يجب تركيب المحطة الفرعية داخل مبنى أو تحت الأرض، أو في الحالات التي يصعب فيها صيانة العزل المكشوف بسبب التلوث البيئي.
لا ينبغي اعتبار GIS مرادفاً تلقائياً لمفاتيح العزل بغاز سادس فلوريد الكبريت (SF6). تاريخياً، كان سادس فلوريد الكبريت هو الوسط السائد للعزل والقطع في العديد من تصميمات GIS، ولكن الشركات المصنعة تقدم الآن أيضاً تقنيات القطع بالفراغ وأنظمة عزل بديلة تعتمد على الهواء النقي أو مخاليط غازية أخرى. يجب التحقق من الوسط المستخدم بدقة، وإمكانية الاحترار العالمي، ومتطلبات التسريب، وعملية الاسترداد، وحالة الامتثال الإقليمي للمعدات المقترحة.
ما هي مفاتيح العزل الهجينة المعزولة بالغاز (HGIS)؟
تجمع مفاتيح العزل الهجينة المعزولة بالغاز بين عناصر مفاتيح العزل المعزولة بالهواء (AIS) ومفاتيح العزل المعزولة بالغاز (GIS) في خلية واحدة بالمحطة الفرعية. يتم دمج قاطع الدائرة، ووظائف الفصل والتأريض، وأحياناً محولات القياس، في وحدة مؤرضة ومعزولة بالغاز. ثم تتصل هذه الوحدة بقضبان التوصيل التقليدية المعزولة بالهواء، أو المحولات، أو الخطوط، أو غيرها من المعدات الخارجية.
تعمل هذه البنية على تقليل عدد هياكل الدعم المنفصلة، والأساسات، والموصلات، والواجهات التي يتم تجميعها في الموقع، دون الحاجة إلى تغليف نظام القضبان العمومية بالكامل كما هو الحال في تركيبات GIS الكاملة. وبالتالي، يمكنها تقليل المساحة التي تشغلها خلية AIS مع الحفاظ على توصيلات المحطات الفرعية التقليدية المعزولة بالهواء.
تعتبر تقنية HGIS ذات أهمية خاصة عندما يحتاج موقع AIS قائم إلى إضافة خلية جديدة ولكن لا يمكنه توفير مسافات الأمان المطلوبة لتوسعة AIS تقليدية. كما أنها مفيدة في الحالات التي يكون فيها لوقت البناء، أو الوحدات القابلة للنقل والمختبرة في المصنع، أو تقليل عدد مكونات التبديل المكشوفة قيمة كبيرة للمشروع.
أين تقع تقنية PASS ضمن هذا التصنيف؟
لا تُعد PASS فئة عالمية ضمن تصنيفات مفاتيح العزل وفقاً لمعايير اللجنة الكهروتقنية الدولية (IEC). هو اسم عائلة مفاتيح التبديل الهجينة من شركة هيتاشي للطاقة (Hitachi Energy) وهو اختصار لـ نظام التوصيل والتبديل (Plug and Switch System). يُعد نظام PASS مثالاً عملياً على تقنية HGIS: حيث يتم وضع وظائف خلية الجهد العالي داخل غلاف معزول بالغاز، بينما يتم توصيل الوحدة ببقية المحطة الفرعية عبر قضبان توصيل معزولة بالهواء.
هذا التمييز مهم في المواصفات الفنية. يجب أن يحدد العطاء الوظائف المطلوبة، والقدرات، والواجهات، ووسط العزل، والمعايير، وظروف الخدمة، والأداء. ولا ينبغي استخدام اسم عائلة منتج خاص كتعريف عام لجميع مفاتيح التبديل الهجينة.
التسلسل الهرمي العام هو:
- AIS: بنية المحطة الفرعية المعزولة بالهواء.
- GIS: بنية مفاتيح التبديل المعزولة بالغاز والمغلفة بالمعدن.
- مفاتيح التبديل الهجينة (HGIS): وظائف خليج معزولة بالغاز مدمجة مع توصيلات خارجية معزولة بالهواء.
- نظام PASS: تطبيق أحد المصنعين لمفاتيح التبديل الهجينة.
الاختلافات الهندسية الجوهرية
1. مساحة الموقع والأعمال المدنية
تتطلب مفاتيح التبديل المعزولة بالهواء (AIS) مسافات خلوص كهربائية في الهواء الطلق، وبالتالي فهي تشغل عادةً أكبر مساحة من الأرض. كما قد تتطلب المزيد من القواعد الفردية، وهياكل الدعم، وخنادق الكابلات، والوصلات البينية التي يتم تركيبها في الموقع.
تقوم محطات الغاز المعزولة (GIS) بضغط وظائف التبديل وقضبان التوصيل داخل حجرات مغلقة معدنية. وهي توفر عادةً أصغر مساحة ممكنة لمعدات التبديل، مما يجعل إنشاء محطات فرعية داخلية أو تحت الأرض أو في المناطق الحضرية أمراً ممكناً من الناحية الفنية. ومع ذلك، فإن مساحة معدات التبديل لا تعادل المساحة الإجمالية للمحطة الفرعية؛ حيث تتطلب المحولات، والمفاعلات، ونهايات كابلات التوصيل، ومسارات الوصول، وفواصل الحريق، وأنظمة التهوية، والأنظمة المساعدة مساحة إضافية.
تعمل محطات الغاز المعزولة هجينياً (HGIS) على تقليل مساحة الخلايا الفردية، لكنها عموماً لا تصل إلى مستوى الاكتناز الذي توفره أنظمة قضبان التوصيل المعزولة بالغاز بالكامل. وتظهر ميزتها الإنشائية غالباً عند توسعة محطات الهواء المعزولة (AIS)، حيث يكون بناء مبنى كامل لمحطات (GIS) غير متناسب، بينما لا تتسع المساحة المتاحة لخلية (AIS) تقليدية.
قاعدة القرار: قارن بين مخططات الموقع الكاملة، وليس أبعاد الخلايا المذكورة في الكتالوجات.
2. التعرض البيئي
تتعرض عوازل وتوصيلات محطات الهواء المعزولة (AIS) للظروف البيئية في الموقع. إذ يمكن لرذاذ الملح، والتلوث الصناعي، والغبار، والرطوبة، والجليد، والطيور، والحيوانات الصغيرة أن تزيد من متطلبات الفحص والتنظيف أو تؤثر على تصميم العزل. كما يؤدي الارتفاع العالي عن سطح البحر إلى تغيير الأداء العازل للهواء الخارجي، مما قد يتطلب تعديل مسافات الخلوص.
تحمي محطات (GIS) الأجزاء الرئيسية داخل حاويات مؤرضة، مما يجعل أداءها العازل أقل اعتماداً على التلوث الخارجي. وعلى الرغم من أن الجلب الخارجية، والنهايات، والمعدات المساعدة لا تزال بحاجة إلى تقييم بيئي، إلا أن الدائرة الرئيسية تظل معزولة بشكل جوهري عن الظروف المحيطة.
تحمي محطات (HGIS) وظائف التبديل المدمجة مع ترك قضبان التوصيل وواجهات المعدات المعزولة بالهواء معرضة للعوامل الخارجية. وبذلك، فهي تحسن من المرونة البيئية مقارنة بخلايا (AIS) المعرضة بالكامل، لكنها لا تلغي الحاجة إلى دراسة العزل الخارجي.
قاعدة القرار: تزداد قيمة محطات (GIS) مع زيادة حدة التلوث، والتعرض للظروف الجوية، وقيود الارتفاع، أو تبعات حدوث وميض كهربائي خارجي.
الفحص والصيانة والإصلاح
تتيح أنظمة العزل الهوائي (AIS) لفرق الصيانة وصولاً بصرياً مباشراً إلى معظم المعدات الأولية. وغالباً ما يمكن فحص المكونات أو اختبارها أو تنظيفها أو استبدالها بشكل فردي. والمقايضة هنا هي أن العوازل والآليات والوصلات والهياكل المكشوفة قد تتطلب مزيداً من العناية الدورية.
تقلل أنظمة العزل بالغاز (GIS) من التعرض للعوامل البيئية والحاجة إلى التنظيف الدوري للمكونات الأولية. ومع ذلك، فإن العيوب الداخلية، وإنذارات الغاز، وأعمال الهياكل الخارجية، والإصلاحات الكبرى تتطلب إجراءات متخصصة، وأفراداً مدربين، ومعدات مناولة متوافقة، وتحكماً دقيقاً في وسائط العزل. ويعتمد الوصول للإصلاح وتأثير انقطاع الخدمة بشكل كبير على تقسيم الأجزاء وتصميم استمرارية الخدمة.
تقلل أنظمة العزل الهجين (HGIS) من عدد أجهزة التبديل المكشوفة مع الحد من كمية المعدات المعزولة بالغاز. وتظل الصيانة مختلطة: حيث يحتاج الفنيون إلى كل من مهارات المحطات الخارجية التقليدية والمعرفة الخاصة بالمنتج للوحدة المدمجة.
قاعدة القرار: يجب تقييم عبء الصيانة واستعادة الإصلاح بشكل منفصل. فالصيانة الدورية المنخفضة لا تعني تلقائياً سهولة إصلاح الأعطال.
الموثوقية والتوافر
لا يمكن تحديد الموثوقية بناءً على تقنية العزل وحدها، بل تعتمد على ترتيب الخط الأحادي، وتصميم المكونات، وجودة التركيب، والظروف البيئية، وحدود الأقسام، ونظام الحماية، وبرنامج الصيانة، واستراتيجية قطع الغيار، وكفاءة المشغل.
يمكن لأنظمة (GIS) تقليل الأعطال الناتجة عن التلوث والتلامس العرضي لأن الدائرة الرئيسية مغلقة. بينما تجعل أنظمة (AIS) العيوب أسهل في الملاحظة، والمكونات الفردية أسهل في العزل أو الاستبدال. أما أنظمة (HGIS) فتقلل من الواجهات الخارجية داخل الخلية ولكنها لا تزال تستخدم توصيلات محطات فرعية مكشوفة.
بالنسبة للمشاريع الحساسة، اطرح الأسئلة التي تؤثر بشكل مباشر على التوافرية:
- هل يمكن عزل قسم من القضبان العمومية (Busbar) أو خلية أو حجرة غاز دون إيقاف الدوائر المجاورة؟
- ما هو زمن الإصلاح المطلوب لقاطع الدائرة أو فاصل العزل أو العازل (Bushing) أو حجرة الغاز في حال تعطلها؟
- هل تتوفر الوحدات الاحتياطية، والآليات، والأختام، وأجهزة مراقبة الكثافة، والفنيون المتخصصون محلياً؟
- هل يمكن للمحطة الفرعية الاستمرار في العمل أثناء عمليات التوسعة أو الصيانة؟
- هل يوفر ترتيب القضبان العمومية التكرارية التشغيلية المطلوبة؟
قاعدة القرار: حدد استمرارية الخدمة المطلوبة ومتوسط زمن الاستعادة، بدلاً من الاكتفاء بعبارة “موثوقية عالية”.”
5. التركيب والتشغيل التجريبي
يتضمن بناء المحطات المعزولة بالهواء (AIS) تركيب ومحاذاة العناصر الفردية، وإقامة الهياكل، وإجراء توصيلات الموصلات، والتحقق من الخلوصات الميدانية. إنه عمل مألوف، ولكن حجم التجميع في الموقع يمكن أن يكون كبيراً.
يتم توريد المحطات المعزولة بالغاز (GIS) في خلايا أو وحدات نقل مختبرة في المصنع، ولكن الوصلات الميدانية، ومناطق الغاز، وواجهات الكابلات، وأسلاك الحماية، وتأريض الغلاف، واختبارات الجهد العالي لا تزال تتطلب إجراءات محكومة. يمكن أن تؤثر تفاوتات البناء وحدود النقل على حجم الوحدة وتسلسل التركيب.
يمكن أن تصل وحدات المحطات المعزولة بالغاز الهجينة (HGIS) مع تجميع واختبار العديد من وظائف الخلايا في المصنع. وهذا يمكن أن يقلص العمل في الموقع ويقلل من عدد توصيلات الجهد العالي التي يتم تجميعها في الخارج. وتعتبر هذه الميزة قيّمة لمشاريع التجديد (brownfield)، والمواقع النائية، والمشاريع ذات فترات البناء المحدودة.
قاعدة القرار: قارن جدول التركيب الكامل، بما في ذلك جاهزية الأعمال المدنية، والنقل، والتجميع، والاختبار، وفترات الانقطاع، والتشغيل، وليس فقط فترة التوريد من المصنع.
6. التوسع والاعتماد على التكنولوجيا
عادة ما تكون المحطات المعزولة بالهواء (AIS) هي البنية الأسهل في التوسيع لأن واجهاتها المادية مرئية وتقليدية. وبشرط توفر الأرض، والخلوصات، وتصنيفات القضبان، ومناطق الحماية، وترتيبات الانقطاع، فغالباً ما يمكن دمج المعدات من مشاريع مختلفة بمرونة أكبر.
تتطلب توسعات المحطات المعزولة بالغاز (GIS) تنسيقاً دقيقاً مع التصميم المثبت. إذ يمكن لواجهات حجرات الغاز، وأبعاد الغلاف، وترتيب القضبان، وأنظمة التحكم، وحدود الاختبار النوعي، وتقادم المعدات أن تزيد من الاعتماد على الشركة المصنعة الأصلية أو منصة بديلة متوافقة.
يمكن أن تكون المحطات المعزولة بالغاز الهجينة (HGIS) جسراً فعالاً لتوسيع المحطات المعزولة بالهواء (AIS) لأنها تستخدم توصيلات خارجية تقليدية مع تقليص حجم الخلية الجديدة. ومع ذلك، تظل الوحدة المدمجة نفسها خاصة بمنتج معين.
قاعدة القرار: حجز مساحة مادية وتحديد متطلبات الواجهة المستقبلية أثناء المشروع الأصلي، بغض النظر عن التكنولوجيا المستخدمة.
7. التكلفة الرأسمالية وتكلفة دورة الحياة
عادة ما تكون تكلفة معدات المحطات المعزولة بالهواء (AIS) هي الأقل، ولكنها قد تتطلب مساحة أكبر وأعمالاً مدنية أوسع. أما المحطات المعزولة بالغاز (GIS) فعادة ما تكون تكلفة معداتها وتركيبها المتخصص أعلى، لكنها قد تغني عن تكاليف شراء الأراضي الباهظة أو تجعل تنفيذ المشاريع الحضرية المدمجة ممكناً. وغالباً ما تقع المحطات المعزولة بالغاز الهجين (HGIS) في مرتبة متوسطة بينهما، خاصة عندما تساهم في تجنب توسعة الموقع بشكل كبير أو تقليل فترات الانقطاع.
يجب أن تتضمن مقارنة دورة الحياة ما يلي:
- معدات المفاتيح الكهربائية وأجهزة الوقاية.
- الأرض، والمباني، والأساسات، والهياكل، ومسارات الكابلات.
- النقل، والتركيب، والاختبارات الميدانية، والتشغيل التجريبي.
- التعامل مع وسائط العزل والالتزامات التنظيمية.
- الفحص الدوري، والتنظيف، والاختبار، والصيانة المتخصصة.
- قطع الغيار، والتدريب، والأدوات، ودعم الشركة المصنعة.
- أحكام التوسعة والتحديث.
- تكلفة الانقطاع المتوقعة ووقت الاستعادة.
- إخراج المعدات من الخدمة، واستعادة الغاز، وإعادة التدوير، والتخلص من النفايات.
قاعدة القرار: حساب التكلفة الإجمالية للتركيب ودورة الحياة مقابل نفس المواصفات الوظيفية. فمقارنة سعر الشراء وحده غير كافية.
الاعتبارات البيئية وغاز سادس فلوريد الكبريت (SF6).
تستخدم معدات العزل بالغاز (GIS) التقليدية وبعض المعدات الهجينة غاز SF6 نظراً لخصائصه في العزل الكهربائي وإخماد القوس الكهربائي. وتكمن العيوب البيئية في تأثيره العالي على الاحتباس الحراري. ونتيجة لذلك، فإن اللوائح التنظيمية، وسياسات الشراء، وواجبات إعداد التقارير، ومتطلبات نهاية العمر الافتراضي للمعدات، تعمل على تغيير الجدوى الاقتصادية ومستوى القبول لتصاميم المعدات التي تعتمد على غاز SF6.
يتناول معيار IEC 62271-203:2022 الآن كلاً من غاز سادس فلوريد الكبريت (SF6) والغازات البديلة لأنظمة العزل بالغاز (GIS) بجهد أعلى من 52 كيلو فولت، ويحدد متطلبات الإحكام وفقاً لإمكانية الاحتباس الحراري للغاز. في الاتحاد الأوروبي، تفرض اللائحة (EU) 2024/573 قيوداً مرحلية تؤثر على مفاتيح الجهد الكهربائي التي تستخدم غازات الدفيئة المفلورة، مع تحديد النطاق والتواريخ بناءً على الجهد والظروف الفنية.
لكل مناقصة خاصة بأنظمة العزل بالغاز (GIS) أو أنظمة العزل بالغاز الهجينة (HGIS)، يجب التحقق مما يلي:
- وسائط العزل والقطع المستخدمة في كل حجرة.
- إمكانية الاحتباس الحراري للغاز والكتلة الإجمالية المركبة.
- متطلبات مراقبة التسرب والإنذار.
- إجراءات التعبئة، والاسترداد، وإعادة التدوير، واعتماد الفنيين.
- توافر المنتج بموجب اللوائح السارية في تاريخ التركيب.
- استراتيجية الغاز الاحتياطي ونهاية العمر الافتراضي للأصل طوال فترة خدمته المتوقعة.
قاعدة القرار: لا تحدد “GIS” وتفترض الملف التعريفي البيئي. حدد وقيم تقنية العزل الفعلية.
AIS أو GIS أو HGIS: أيهما يجب أن تختار؟
| حالة المشروع | نقطة البداية المفضلة | لماذا تستحق التقييم الأول |
|---|---|---|
| محطة فرعية ريفية جديدة (Greenfield) مع توفر مساحة كافية من الأرض | مفاتيح العزل الهوائي (AIS) | تكلفة معدات منخفضة، صيانة مألوفة، وتوسعة مستقبلية مباشرة |
| محطة فرعية في منطقة حضرية كثيفة أو تحت الأرض | مفاتيح العزل الغازي (GIS) | الحد الأدنى من المساحة المطلوبة للمفاتيح الكهربائية والمعدات الأولية المغلقة |
| المواقع الساحلية أو الصحراوية أو مواقع التعدين أو المواقع شديدة التلوث | محطات معزولة بالغاز (GIS) أو محطات معزولة بالغاز هجينة (HGIS) | تقليل تعرض وظائف التبديل الحيوية للتلوث |
| محطة فرعية معزولة بالهواء (AIS) قائمة تحتاج إلى خلية إضافية واحدة | محطة معزولة بالغاز هجينة (HGIS) | خلية مدمجة يمكن توصيلها بقضبان التوزيع المعزولة بالهواء القائمة دون الحاجة إلى تحويل الموقع بالكامل إلى نظام معزول بالغاز (GIS) |
| المشروع لديه فترة توقف مخطط لها قصيرة جداً | HGIS أو GIS معياري | التجميعات المدمجة في المصنع يمكن أن تقلل من التوصيلات الميدانية ووقت التركيب |
| يجب تركيب المحطة الفرعية داخل مبنى | GIS؛ أو AIS داخلي حيثما تسمح المساحة | يقلل نظام GIS من حجم المبنى المطلوب للخلوصات الكهربائية |
| أقل تكلفة أولية هي القيد المهيمن | مفاتيح العزل الهوائي (AIS) | عادة ما تكون أقل تكلفة للمعدات عندما تكون ظروف الأرض والموقع مواتية |
| من المحتمل حدوث توسع مستقبلي متعدد المراحل | مفاتيح العزل الهوائي (AIS) أو مفاتيح العزل بالغاز (GIS) المصممة خصيصاً للتوسعة | تتميز مفاتيح العزل الهوائي (AIS) بمرونة أكبر بشكل عام، بينما تتطلب مفاتيح العزل بالغاز (GIS) واجهات دقيقة وتخطيطاً دقيقاً لفترات الانقطاع |
| الربط في المناطق البحرية أو مشاريع الطاقة المتجددة ذات المساحات المحدودة للغاية | مفاتيح العزل بالغاز (GIS) أو مفاتيح العزل الهجين (HGIS) المخصصة لتطبيقات معينة | المزايا المتعلقة بصغر الحجم، والحماية البيئية، والتوريد بنظام الوحدات النمطية قد تفوق تكاليف رأس المال |
| قيود صارمة على الغازات المفلورة | مفاتيح العزل بالغاز (GIS) الخالية من سادس فلوريد الكبريت (SF6)، أو الحلول الهجينة الخالية من سادس فلوريد الكبريت، أو مفاتيح العزل الهوائي (AIS) | يجب تقييم التكنولوجيا بناءً على وسيط العزل الفعلي والجدول الزمني للتنظيمات المحلية |
هذا الجدول هو نقطة بداية، وليس بديلاً عن دراسات النظام. إن الجهد المقنن، والتيار المستمر، وتيار التحمل قصير الأمد، ومستوى العزل، ومخطط القضبان العمومية، والمتطلبات الزلزالية، والظروف المحيطة، ومتطلبات القوس الداخلي، ومعايير موثوقية الشبكة، يمكن أن تغير النتيجة.

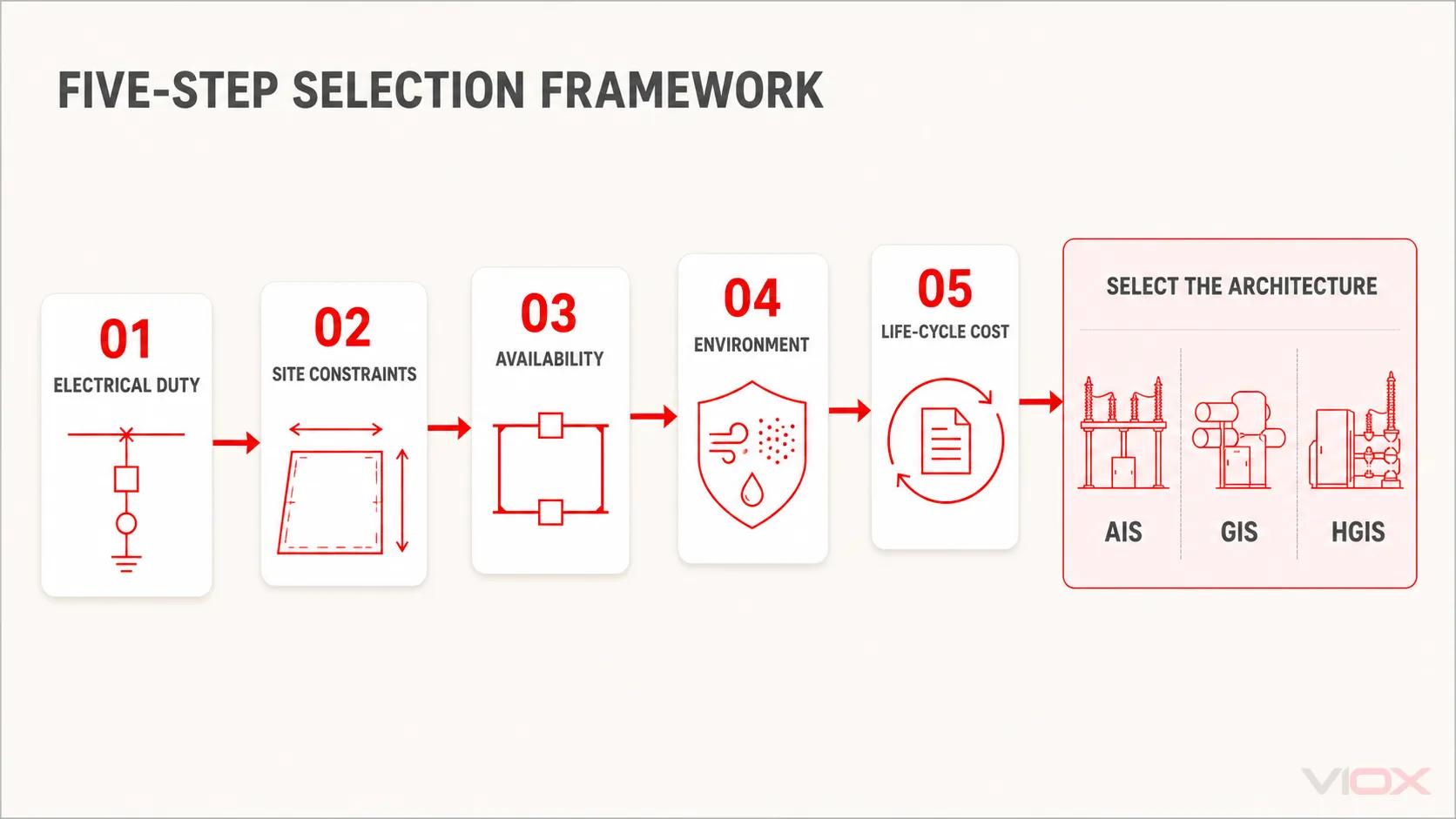

إطار عمل الاختيار المكون من خمس خطوات
الخطوة 1: تثبيت المتطلبات الكهربائية
تحديد المخطط أحادي الخط، والجهد والتردد المقنن، والتيار الطبيعي، وتيار القصر ومدته، ومستويات العزل، ومهام التبديل، وترتيب القضبان العمومية، ومتطلبات محولات القياس، ومناطق الحماية، ومفهوم التأريض. إن مقارنة نطاقات كهربائية مختلفة ستؤدي إلى قرار تقني مضلل.
الخطوة 2: تحديد قيود الموقع كمياً
تطوير تخطيطات أولية للمحطات المعزولة بالهواء (AIS)، والمحطات المعزولة بالغاز (GIS)، والمحطات المعزولة بالغاز الهجينة (HGIS). يجب تضمين مسافات الأمان، والوصول، والمحولات، ونهايات الكابلات، وغرف التحكم، ومناطق الحريق، والطرق، ومسارات الرفع، والفتحات المستقبلية. تحويل فروقات الأرض والمباني إلى تكلفة مشروع بدلاً من التعامل مع “المدمج” كفائدة مجردة.
الخطوة 3: تحديد متطلبات التوافر
تحديد مدة الانقطاع المسموح بها، ونوافذ الصيانة المخطط لها، ومتطلبات التشغيل (N-1)، وتوقعات استمرارية الخدمة، واحتياجات عزل المقصورات، وأهداف الاستعادة. مراجعة ما إذا كان ترتيب القضبان العمومية المقترح وتقسيم المعدات يلبي تلك الأهداف.
الخطوة 4: فحص المخاطر البيئية والتنظيمية
سجل الارتفاع عن سطح البحر، ودرجة التلوث، والملوحة، والرطوبة، ودرجة الحرارة، والجليد، والرياح، والظروف الزلزالية، ومستوى الفيضانات، وما إذا كان التركيب داخلياً أم خارجياً. بالنسبة للمعدات المعزولة بالغاز، قم بتقييم وسط العزل، وإدارة التسرب، وقواعد غازات الفلور (F-gas) المعمول بها، وكفاءة الفنيين، وعملية الاسترداد في نهاية العمر الافتراضي.
الخطوة 5: مقارنة تكلفة دورة الحياة وقابلية التسليم
اطلب عروضاً قابلة للمقارنة من الموردين وقم بتقييمها بناءً على تكلفة المعدات، والأعمال المدنية، والجدول الزمني، والصيانة، وقطع الغيار، والتدريب، والتوسعة، ومخاطر الانقطاع، والتعرض التنظيمي، والتفكيك. سجل الافتراضات لضمان عدم فوز عرض أقل سعراً من خلال استبعاد الواجهات الأساسية أو الأعمال المستقبلية.
المعايير وحدود المواصفات
توفر سلسلة معايير IEC 62271 الإطار الدولي الرئيسي لمفاتيح وأجهزة التحكم ذات الجهد المتوسط والعالي التي تعمل بالتيار المتردد:
- معيار IEC 62271-1:2017 مع التعديل 1:2021 يوفر المواصفات المشتركة لمفاتيح وأجهزة التحكم التي تعمل بالتيار المتردد بجهد يزيد عن 1 كيلوفولت.
- IEC 62271-200:2021 مع التعديل 1:2024 ينطبق على مفاتيح التحويل الكهربائية الجاهزة ذات الغلاف المعدني للتيار المتردد بجهد أعلى من 1 كيلو فولت وحتى 52 كيلو فولت شاملة. يمكن أن تتضمن حجرات معزولة بالهواء أو مملوءة بالسوائل.
- IEC 62271-203:2022 ينطبق على مفاتيح التحويل الكهربائية ذات الغلاف المعدني المعزولة بالغاز للتيار المتردد بجهد أعلى من 52 كيلو فولت.
- IEC 62271-100 يغطي قواطع الدائرة الكهربائية للتيار المتردد.
- IEC 62271-102 يغطي مفاتيح الفصل ومفاتيح التأريض للتيار المتردد.
تعتمد قائمة المعايير الدقيقة على مستوى الجهد، والمكونات، ونوع التركيب، والاعتماد الإقليمي، ومواصفات المشتري. لا تُعفى مفاتيح التحويل الهجينة (HGIS) من متطلبات المكونات أو التجميع لمجرد أنها تجمع بين تقنيات مختلفة. يجب تحديد كل وظيفة مدمجة والترتيب الكامل والتحقق منهما ضمن نطاق المعيار المعمول به.
تركز هذه المقالة بشكل أساسي على اختيار تقنية المحطات الفرعية. ولا ينبغي الخلط بينها وبين اختيار تجميعات الجهد المنخفض بموجب معيار IEC 61439. لهذا الموضوع المنفصل، راجع VIOX. دليل تصميم مفاتيح الجهد المنخفض وفقاً للمعيار IEC 61439. إذا كان حد المصطلحات نفسه غير واضح، ابدأ بـ لوحة التوزيع مقابل معدات التحويل.
أخطاء المواصفات الشائعة
التعامل مع PASS كاسم عام لـ HGIS
PASS هي عائلة منتجات، بينما HGIS أو مفاتيح التبديل الهجينة هي الوصف التقني العام. استخدم المتطلبات الوظيفية والأدائية في المواصفات التنافسية.
مقارنة سعر المعدات بدلاً من تكلفة التركيب
قد تبدو محطات الغاز المعزولة (GIS) باهظة الثمن حتى يتم احتساب تكاليف الأرض، وحجم المبنى، والأعمال المدنية، وقيود انقطاع التيار. وعلى العكس من ذلك، فإن الموقع المدمج لا يبرر تلقائياً استخدام GIS حيثما كانت محطات الهواء المعزولة (AIS) مناسبة وكان التلوث قابلاً للإدارة.
افتراض أن GIS تعني دائماً غاز سادس فلوريد الكبريت (SF6)
يشمل السوق الآن حلولاً تعتمد على غازات بديلة وهواء نظيف. حدد وسائط العزل المسموح بها والمعايير البيئية بوضوح.
افتراض أن المعدات المغلقة لا تحتاج إلى صيانة
تقلل محطات الغاز المعزول (GIS) من التعرض للعوامل الخارجية والحاجة للتنظيف الدوري، ولكن تظل المراقبة، وآليات التشغيل، والدوائر المساعدة، وأنظمة الغاز، وعمليات الفحص الخاصة بالمنتج ضرورية.
تجاهل التوسعات المستقبلية
المحطة الفرعية التي تناسب احتياجات اليوم قد يصبح توسيعها صعباً إذا لم يتم التخطيط لواجهات القضبان، والمساحة، ومناطق الحماية، وتسلسل انقطاع التيار مستقبلاً.
تحديد التكنولوجيا قبل تحديد التوافر
ترتيب القضبان، وحدود المقصورات، واستراتيجية الإصلاح، وخطة قطع الغيار غالباً ما تؤثر على استمرارية الخدمة بشكل مباشر أكثر من مجرد تصنيفها كـ AIS أو GIS.
ملخص الاختيار النهائي
يختار مفاتيح العزل الهوائي (AIS) عندما تكون الأرض متاحة، والتعرض البيئي يمكن التحكم فيه، ويفضل الوصول التقليدي للصيانة، وتكون مرونة التوسع المستقبلي أمراً مهماً.
يختار مفاتيح العزل الغازي (GIS) عندما تكون المساحة محدودة للغاية، يجب حماية المعدات الأساسية من التلوث، أو عندما تبرر التركيبات الداخلية أو الموجودة تحت الأرض أو في المناطق الحضرية مستوى أعلى من العزل وتكامل النظام.
يختار محطة معزولة بالغاز هجينة (HGIS) عندما يحتاج المشروع إلى قدر كبير من المدمجية والتكامل المصنعي الذي توفره محطات الغاز المعزول (GIS) مع الاستفادة في الوقت نفسه من قضبان التوصيل المعزولة بالهواء وواجهات المحطات الفرعية التقليدية. وغالباً ما يكون هذا خياراً قوياً لتوسعات محطات الهواء المعزول (AIS)، والمواقع الخارجية المحدودة، وفترات الإنشاء القصيرة.
يجب أن يستند القرار النهائي إلى نطاق كهربائي مشترك ومقارنة موثقة للتكلفة الإجمالية للتركيب، والتوافر، والظروف البيئية، واستراتيجية التوسع، والتعرض التنظيمي، ودعم دورة الحياة.
الأسئلة الشائعة
ما هو الفرق الرئيسي بين محطات الهواء المعزول (AIS) ومحطات الغاز المعزول (GIS)؟
تستخدم محطات AIS الهواء الجوي والخلوصات الفيزيائية كعزل خارجي رئيسي بين الأجزاء المكهربة. بينما تغلف محطات GIS المكونات الحية الرئيسية في حجرات معدنية مؤرضة تحتوي على غاز عازل أو خليط غازي. وهذا يجعل محطات GIS أكثر إحكاماً وأقل عرضة للتلوث، في حين أن محطات AIS تكون عموماً أسهل في الفحص والتعديل والتوسيع.
هل محطات HGIS هي نفسها محطات GIS؟
لا. عادة ما تغلف محطات GIS الكاملة وظائف التبديل ونظام قضبان التوصيل في حجرات معدنية معزولة بالغاز. بينما تغلف محطات HGIS العديد من وظائف الخليج في وحدة متكاملة ولكنها تستخدم قضبان توصيل معزولة بالهواء أو توصيلات خارجية لبقية المحطة الفرعية.
ماذا يعني مصطلح PASS في مفاتيح الجهد العالي؟
PASS تعني نظام التوصيل والتبديل (Plug and Switch System). وهو اسم عائلة منتجات شركة هيتاشي للطاقة (Hitachi Energy) للمفاتيح الكهربائية الهجينة ذات الجهد العالي. PASS هو مثال على نظام HGIS، وليس الاسم العام لكل تصميم مفاتيح كهربائية هجينة.
هل نظام GIS أكثر موثوقية دائماً من نظام AIS؟
ليس بشكل مطلق. نظام GIS أقل عرضة للتلوث والظروف الجوية، ولكن الموثوقية الإجمالية تعتمد أيضاً على تصميم المعدات، وجودة التركيب، والتقسيم، وترتيب قضبان التوصيل، والصيانة، وقطع الغيار، والقدرة على الإصلاح. يجب تقييم الموثوقية ووقت الاستعادة بشكل منفصل.
أيهما أكثر تكلفة، AIS أم GIS؟
عادة ما يكون لنظام AIS تكلفة أولية أقل للمعدات. غالباً ما يكون نظام GIS أكثر تكلفة كمعدات، ولكنه قد يقلل من متطلبات الأرض والمباني وبعض الأعمال المدنية. المقارنة الصحيحة هي التكلفة الإجمالية للتركيب ودورة الحياة لنفس وظيفة المحطة الفرعية.
هل تستخدم جميع المفاتيح الكهربائية المعزولة بالغاز غاز SF6؟
لا. لقد تم استخدام SF6 على نطاق واسع، ولكن أنظمة GIS الحديثة يمكنها أيضاً استخدام مخاليط غازية بديلة، والهواء النظيف، وتقنيات التبديل بالفراغ. يجب التحقق من وسائط العزل والقطع الفعلية في الوثائق الفنية للشركة المصنعة.
أي نوع من المفاتيح الكهربائية أسهل في التوسعة؟
تعتبر المفاتيح الكهربائية المعزولة بالهواء (AIS) أسهل بشكل عام في التوسعة نظراً لواجهاتها التقليدية التي يسهل الوصول إليها. يمكن توسعة المفاتيح المعزولة بالغاز (GIS)، ولكن يجب التخطيط بعناية لتوافق الواجهات، وحجرات الغاز، وتصميم الشركة المصنعة، وتعديلات الحماية، وفترات الانقطاع المطلوبة. يمكن أن تكون المفاتيح الكهربائية الهجينة (HGIS) مفيدة عند إضافة خلية مدمجة إلى محطة فرعية قائمة تعمل بنظام AIS.
ما هو معيار اللجنة الكهروتقنية الدولية (IEC) الذي ينطبق على المفاتيح المعزولة بالغاز (GIS)؟
بالنسبة للمفاتيح المعزولة بالغاز (GIS) التي تعمل بالتيار المتردد بجهد أعلى من 52 كيلوفولت، فإن معيار التجميع الرئيسي هو IEC 62271-203:2022. أما المفاتيح الكهربائية المعدنية المغلقة التي تعمل بالتيار المتردد بجهد أعلى من 1 كيلوفولت وحتى 52 كيلوفولت فتخضع للمعيار IEC 62271-200:2021 مع التعديل رقم 1 لعام 2024. يوفر المعيار IEC 62271-1 المواصفات العامة، بينما تغطي أجزاء أخرى من سلسلة IEC 62271 المكونات الفردية.
المراجع
- IEC 62271-1:2017، مفاتيح وأجهزة التحكم ذات الجهد العالي - المواصفات العامة
- IEC 62271-200:2021، المفاتيح الكهربائية المعدنية المغلقة للتيار المتردد بجهد أعلى من 1 كيلوفولت وحتى 52 كيلوفولت
- IEC 62271-203:2022، المفاتيح الكهربائية المعدنية المغلقة والمعزولة بالغاز للتيار المتردد بجهد أعلى من 52 كيلوفولت
