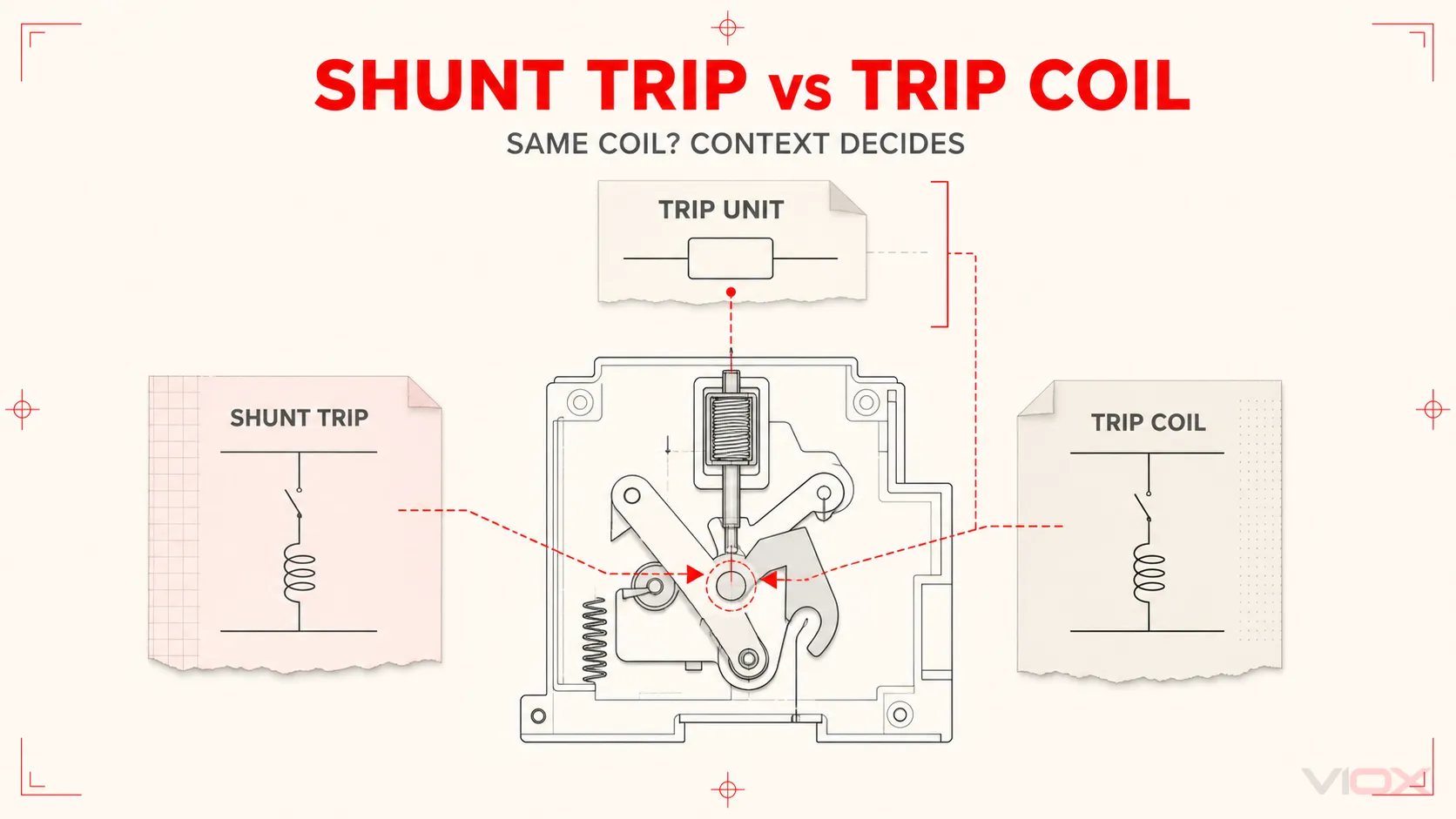

Şönt Açtırma Bobini ve Açtırma Bobini: Gerçekten Farklılar mı?

Bu sayfada

A şönt açtırma açmak için enerjilendirilen özel bir açtırma mekanizmasıdır. Açtırma bobini daha geniş ve bağlama bağlı bir terimdir: şönt açtırma mekanizmasının içindeki bobin anlamına gelebileceği gibi, röle kontrollü bir devre kesicide elektriksel olarak çalışan başka bir devre kesici açtırma bobinini de tanımlayabilir. Bu nedenle, bu iki terim evrensel olarak birbirinin zıttı değildir.

Pratik kural basittir: hiçbir öğeyi yalnızca genel adına göre seçmeyin veya değiştirmeyin. Açtırmayı neyin başlattığını, açtırma kararını hangi cihazın verdiğini, hangi bobinin veya açtırma mekanizmasının devre kesiciyi açtığını ve üreticinin bu bileşeni tam olarak nasıl tanımladığını doğrulayın.

Bir Bakışta Şönt Açtırma vs Açtırma Bobini

Dönem	En savunulabilir genel anlam	Bunu ne enerjilendirir veya komuta eder?	Önemli sınır
Şönt açtırma / şönt açtırma mekanizması / şönt açma mekanizması	Geçerli bir harici komut uygulandığında devre kesiciyi açan, gerilimle çalışan bir açtırma bobini	Basmalı buton, röle kontağı, yangın alarm arayüzü, programlanabilir kontrolör veya başka bir kontrol devresi	Genellikle tam bir devre kesici ailesi aksesuarıdır; isminin kullanılması gerilimi, görev döngüsünü, zamanlamayı veya uyumluluğu belirlemez
Şönt açtırma bobini	Şönt açtırma fonksiyonunun elektromanyetik çalışma elemanı veya aksesuarın tamamı için kullanılan kısa ad	Şönt açtırma kontrol devresi	Birçok üretici dokümanında bu, kendi başına bir açtırma bobinidir
Açtırma bobini / kapama bobini	Bir devre kesicinin açma mekanizmasını serbest bırakan, elektriksel olarak çalışan bir eleman için kullanılan genel bir terim	Şönt komutu, koruma rölesi çıkışı, devre kesici kontrol devresi veya başka bir belgelenmiş kaynak olabilir	Anlamı, devre kesici tipine ve üretici terminolojisine göre değişir
: Kontakların açılıp kapanmasını kontrol eder	Anormal bir elektriksel durumu algılayan veya değerlendiren ve açtırma gerekip gerekmediğine karar veren koruma elemanı	Akım sensörleri, termik-manyetik elemanlar, elektronik algılama ve yapılandırılmış koruma mantığı	Açtırma ünitesi, şönt açtırma bobininin sadece başka bir adı değildir
Düşük gerilim bobini	Kontrol gerilimi ürünün çalışma koşulunun altına düştüğünde açma yapmak veya kapanmayı önlemek için tasarlanmış bir açtırma mekanizması	İzlenen kontrol geriliminin kaybı veya azalması	Çalışma mantığı, enerji verildiğinde açtıran şönt açtırma mekanizmasından farklıdır

Schneider Electric, şönt açtırma bobinini, terminallerine harici güç uygulandığında devre kesiciyi açtıran isteğe bağlı bir aksesuar olarak tanımlar. Aynı üretici ayrıca şönt açma bobini MX ve iMX açtırma bobinleri için bu ifadeyi kullanır. Eaton da benzer şekilde, açıkça şönt açtırma bobini olarak tanımlanan ürünler satmaktadır. Bu örnekler, “şönt açtırma” ve “açtırma bobini” terimlerinin neden küresel olarak birbirinden tamamen ayrı iki kategori olarak ele alınamayacağını göstermektedir.

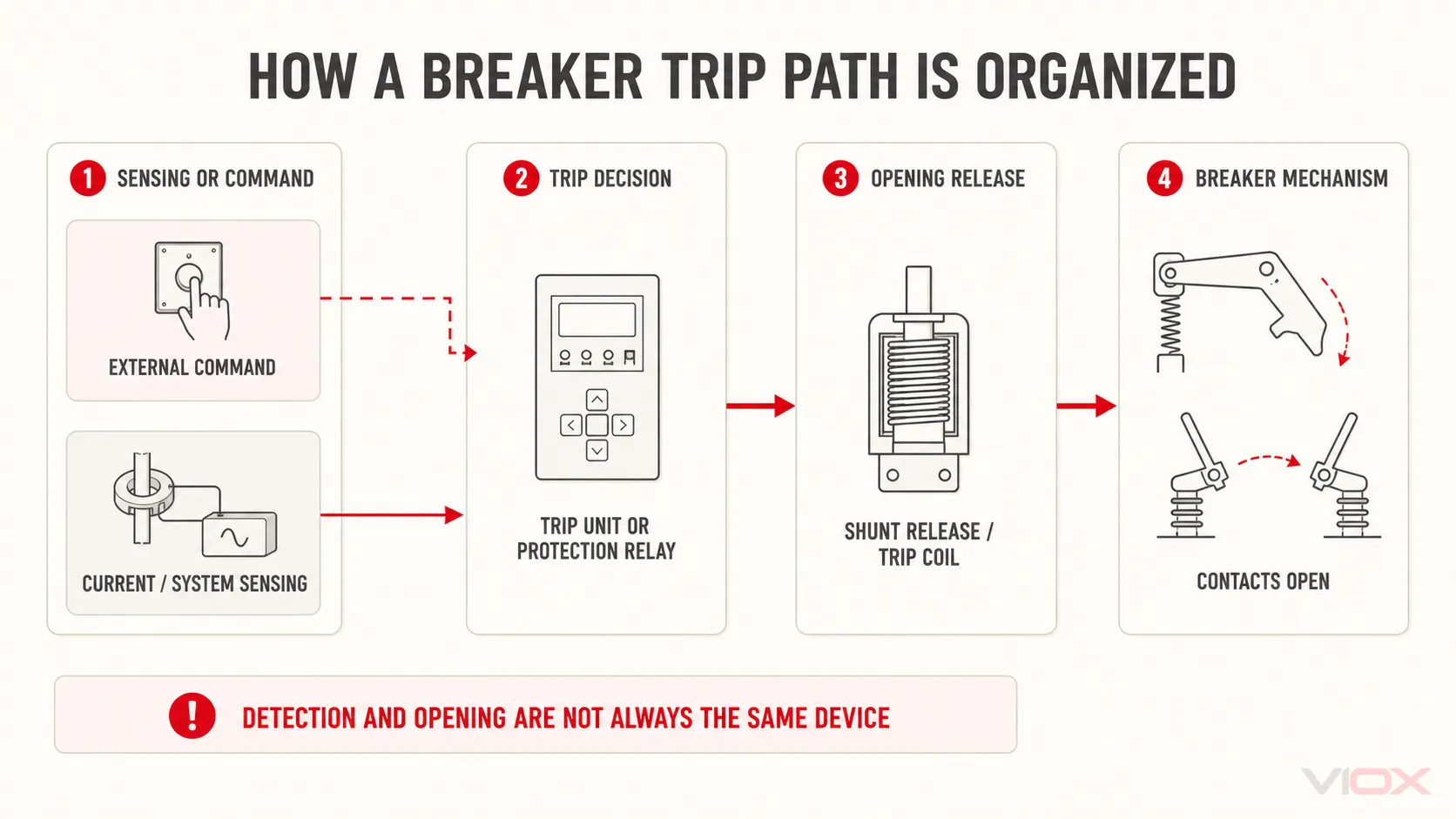

Bir Devre Kesici Açtırmasının Arkasındaki Dört Katman

Açtırma yolu dört işlevsel katmana ayrıldığında terminoloji karmaşasının çoğu ortadan kalkar:

Algılama veya komut kaynağı — akım sensörleri, bir koruma rölesi, bir acil durdurma kontağı, bir yangın alarmı arayüzü veya başka bir harici komut kaynağı.
Açtırma kararı — bir termik-manyetik açtırma ünitesi, elektronik açtırma ünitesi, koruma rölesi, güvenlik kontrolörü veya doğrudan manuel komut, devre kesicinin açılması gerektiğine karar verir.
Açma aktüatörü veya açtırma bobini — bir şönt açtırma bobini, açtırma bobini, akı transfer cihazı, manyetik mandal veya üretici tarafından tanımlanan başka bir aktüatör mekanizmayı serbest bırakır.
Devre kesici mekanizması — depolanmış mekanik enerji ana kontakları açar ve devre kesici açık veya açtırma konumuna geçer.

Aynı kelimeler her zaman aynı katmanı tanımlamaz. Alçak gerilim kalıplı tip devre kesici (MCCB), ayrı bir termik-manyetik veya elektronik açtırma ünitesinin yanı sıra isteğe bağlı bir şönt açtırma aksesuarına sahip olabilir. Daha büyük bir hava yalıtımlı veya orta gerilim devre kesici, bir koruma rölesi ve dokümantasyonunda açtırma bobini, şönt açtırma bobini veya modele özgü başka bir adla anılan, ayrı olarak beslenen bir açma bobini kullanabilir.

Bu ayrım önemlidir çünkü dedektör ve açma aktüatörü her zaman aynı cihaz değildir. Şönt açtırma bobini, bir sinyal aldıktan sonra devre kesiciyi açabilir ancak tek başına aşırı yük akımını ölçmez, koruma eğrisini hesaplamaz veya bir arıza olduğuna karar vermez.

Şönt Açtırma ve Açtırma Bobini Aynı Anlama Geldiğinde

Terimler, aşağıdaki durumlarda aynı işlevsel donanımı ifade edebilir:

bir üreticinin aksesuarı “şönt açtırma bobini” olarak etiketlemesi;
bir devre kesici şemasının, gerilimle çalışan açtırma mekanizmasını açtırma bobini olarak adlandırması;
bir koruma rölesinin, açtırma işlemini gerçekleştirmek için devre kesicinin şönt açtırma mekanizmasını enerjilendirmesi;
bir parça kataloğunun, şönt açtırma düzeneğinin içindeki yedek bobin için kısaltma olarak “açtırma bobini” ifadesini kullanması.

Örneğin, QO ve QOB devre kesicilere yönelik Schneider dokümantasyonu, uzaktan açtırmayı şu şekilde tanımlar: ayrı bir devreden enerjilenen açtırma bobini ve dahili elemanı “Şönt Açtırma Bobini” olarak etiketler. Doğru yorum, bir şönt açtırma ile bir açtırma bobininin rakip cihazlar olduğu değil; bobinin, söz konusu ürün mimarisindeki şönt açtırma işlevinin bir parçası olduğudur.

Bu durum, genel parça numaralarını birbirinin yerine kullanılabilir kılmaz. İki aksesuar aynı geniş kapsamlı enerji vererek açma işlevini yerine getirebilir ancak montaj, konnektör düzeni, nominal kontrol gerilimi, AC veya DC uygunluğu, çalışma aralığı, görev döngüsü, güç tüketimi, kesme kontağı düzeni ve devre kesici gövde uyumluluğu bakımından farklılık gösterebilir.

“Açtırma Bobini” Daha Geniş Bir Anlama Sahip Olduğunda

Şalt cihazı ve röle koruma dokümantasyonunda, açtırma bobini genellikle devre kesici mekanizmasının elektriksel olarak çalıştırılan açma bobini anlamına gelir. Bir koruma rölesi akımı, gerilimi, frekansı, diferansiyel akımı veya diğer sistem büyüklüklerini izleyebilir ve yapılandırılmış koruma mantığı çalıştığında bir çıkış kontağını kapatabilir. Bu çıkış daha sonra devre kesicinin açma devresini enerjilendirir.

Belirli orta gerilim devre kesicilerine yönelik ABB dokümantasyonu şunu kullanır şönt açtırma bobini uzaktan kumandalı bir açma cihazı içindir ve kontrol bobini sürekliliği ile açma devresi denetimini ele alır. Siemens hava devre kesici dokümantasyonu, kapama bobinleri ve düşük gerilim bobinlerinin yanı sıra tanımlanmış şönt açtırma tanımlarını kullanır. Bu örnekler bağlam kuralını pekiştirir: genel bir sözlük değil, ekipman kılavuzu gerçek bobini, terminalleri, izin verilen görev döngüsünü ve kontrol mimarisini tanımlar.

Bu ifade, açma devresi denetimi gibi bakım tartışmalarında da ortaya çıkabilir. Bu bağlamda mühendislik endişesi, sadece uzaktan bir butonun var olup olmadığı değildir. Gizli bir açık devrenin devre kesici çalışmasını engellememesi için kontrol beslemesinin, kablolamanın, yardımcı kontakların, röle çıkışının ve açma bobininin sürekliliğini içerebilir.

Açma Bobinini Açma Ünitesi ile Karıştırmayın

Bu sayfanın eski sürümü, açma bobinini devre kesicinin dahili hata koruma sistemi olarak ele alıyordu. Bu çok kapsamlı bir tanımdır.

Bir MCCB açma ünitesi, koruma kararını sağlar. Tasarıma bağlı olarak termik-manyetik elemanlar veya elektronik algılama ve mantık kullanabilir. Mandalı serbest bırakan aktüatör bu düzeneğe entegre edilmiş olabilir, ancak otomatik olarak değiştirilebilir bir “açma bobini” olarak belirtilmemelidir. Koruma cihazının kendisi hakkında daha derin bir açıklamaya ihtiyacınız varsa, şuraya bakın MCCB Nedir?.

Şönt açtırma farklı bir sorunu çözer: devre kesici mekanizmasını çalıştırmak için harici bir komuta elektriksel bir yol sağlar. Şönt bobini bir koruma rölesinden komut alabilir, ancak bu durum bobini algılama veya koruma elemanı yapmaz.

Devre Kesici Bağlamı Doğru Cevabı Değiştirir

Devre kesici bağlamı	Olası terminoloji	Doğru mühendislik sorusu
Uzaktan açma aksesuarına sahip MCB veya MCCB	Şönt açtırma, şönt bobini, şönt açtırma bobini, MX, SHT veya şönt açtırma bobini	Bu aksesuarın kendisi; devre kesici ailesi, gövde tipi, kontrol beslemesi ve amaçlanan komut görevi için onaylı mı?
Termik-manyetik veya elektronik korumalı MCCB	Açtırma ünitesi ve opsiyonel şönt açtırma bobini	Arızayı hangi fonksiyon tespit ediyor ve harici bir açtırma komutunu hangi aksesuar gerçekleştiriyor?
Alçak gerilim açık tip devre kesici	Birinci veya ikinci şönt açtırma bobini, açtırma rölesi, açtırma bobini veya ürüne özel tanımlama	Hangi takılı röle, amaçlanan kumanda veya koruma devresine bağlıdır?
Koruma röleleri tarafından çalıştırılan orta gerilim kesici	Açtırma bobini, açma bobini, şönt açtırma rölesi veya kesiciye özel kod	Kesici kılavuzundaki DC veya AC kumanda gereksinimleri, izleme yöntemi ve kesin terminal mantığı nedir?

Bu nedenle “açtırma bobinli kesici” gibi bir satın alma ifadesi eksiktir. Bu ifade; kesici ailesini, koruma mimarisini, uzaktan komuta gereksinimini, kumanda gerilimini, bobin görevini, açtırma rölesi sayısını veya açtırma devresi izleme ihtiyacını belirlemez.

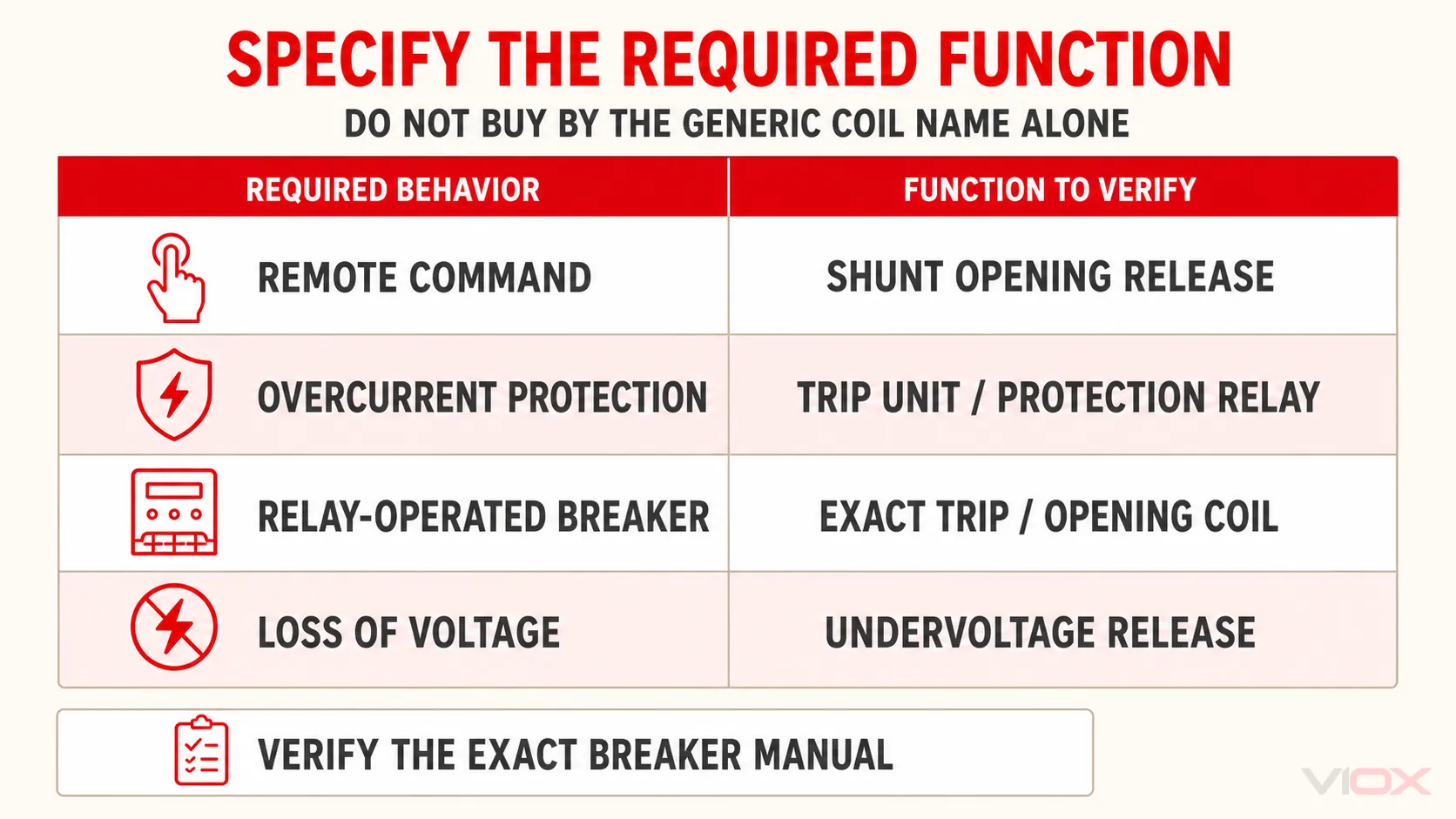

Bobini İsimlendirmeden Önce İşlevi Belirtin

Doğru teknik özellik yolunu seçmek için gerekli sistem davranışını kullanın.

Gerekli davranış	Belirtilmesi gerekenler	Neyin varsayılmaması gerektiği
Devre kesiciyi harici bir buton, kontrolör, kilitleme veya güvenlik sisteminden açın	Tam uyumlu şönt açtırma bobini ve belgelenmiş kontrol devresi gereksinimleri	Her bir “açtırma bobini” listesinin uyumlu bir ek aksesuar olduğu
MCCB aşırı yük, kısa devre veya desteklenen başka bir koruma koşulunu algıladıktan sonra açtırma	Doğru açtırma ünitesi tipi, değerleri, ayarları ve koordinasyonu; yalnızca harici bir komut da gerektiğinde şönt açtırma ekleyin	Şönt bobininin aşırı akım algılama işlevini yerine getirdiği
Röle kontrollü bir hava yalıtımlı veya orta gerilim devre kesiciyi açın	Tam devre kesici açma veya açtırma bobini, kontrol beslemesi, röle arayüzü, yardımcı kontaklar ve denetim gereksinimleri	Bu alçak gerilim aksesuar terminolojisi veya kablolaması daha büyük devre kesiciye aktarılabilir
Kontrol gerilimi kaybından sonra açın veya kapanmayı önleyin	Tam uyumlu düşük gerilim bobini ve onun belgelenmiş çekme, bırakma ve sıfırlama davranışı	Sıradan bir enerjilendirmeyle açan şönt bobinin kontrol gücü kaybında güvenli (fail-safe) olduğu

Eğer asıl gereksinim MCCB aksesuar kablolaması, devreye alma veya arıza teşhisi ise, özel olanı kullanın MCCB şönt açtırma bobini kılavuzu. Bu karşılaştırma sayfası kasıtlı olarak terminoloji, mimari ve teknik özellik sınırlarında durmaktadır.

Tam Model Doğrulama Kontrol Listesi

Bir devre kesici programını, değişimini veya aksesuar siparişini onaylamadan önce, ilgili devre kesici ve açtırma ünitesi için üretici dokümantasyonunu temin edin. Şunları doğrulayın:

devre kesici serisi, gövde boyutu, kutup konfigürasyonu ve aksesuar montaj konumu;
fonksiyon için üretici adı ve bunun katalog veya sipariş kodu;
nominal kumanda gerilimi ve izin verilen çalışma gerilimi aralığı;
uygulanabilir olduğu durumlarda AC veya DC uygunluğu ve frekans;
komut süresi ve anlık veya sürekli enerjilendirmenin izin verilip verilmediği;
kontrol kaynağının veya röle kontağının boyutlandırılması gereken kalkış ve tutma yükü;
dahili bobin temizleme kontağı veya gerekli harici kesme düzenlemesi;
terminal tanımlaması, ilgili olduğu durumlarda polarite ve yetkili bağlantı şeması;
açma bobini sayısı ve diğer aksesuarlarla olan karşılıklı dışlama kuralları;
yardımcı kontaklar, açma göstergesi, kilitlemeler ve açma devresi denetim gereksinimleri;
hedef pazar için gerekli çevresel, kurulum ve sertifikasyon belgeleri;
üretici tarafından belirtilen fonksiyonel test ve sıfırlama prosedürü.

Bu alanları benzer bir çerçeveden veya başka bir üreticinin aksesuarından yola çıkarak tahmin etmeyin. İki açma bobini aynı voltaj etiketini ve genel işlevi paylaşsa bile, elektriksel yükleri, mekanizma arayüzleri ve izin verilen görev döngüleri farklılık gösterebilir.

Bir VIOX MCCB uygulaması için, VIOX MCCB serisi veri sayfasını inceleyin ve aksesuar dokümantasyonu talep ederken tam devre kesici ailesini, kasayı, gerekli kontrol gerilimini, komut kaynağını ve hedef pazarı belirtin.

Sıkça Sorulan Sorular

Şönt açtırma bobini ile açtırma bobini aynı şey midir?

Bazen. Şönt açtırma bobini, elektriksel olarak çalıştırılan bir açtırma veya açma bobini türüdür ve bazı üreticiler bu terimleri birlikte kullanır. “Açtırma bobini” aynı zamanda daha geniş bir devre kesici kontrol terimi de olabilir, bu nedenle ürün kılavuzundan ne anlama geldiği teyit edilmelidir.

Bir açtırma bobini aşırı yük veya kısa devre algılar mı?

Her zaman değil. Bir bobin sadece açma eylemini gerçekleştirebilir. Algılama ve açtırma kararı termik-manyetik açtırma ünitesinden, elektronik açtırma ünitesinden veya harici bir koruma rölesinden gelebilir.

Kontrol gücü kesilirse şönt açtırma devre kesiciyi açar mı?

Sıradan bir şönt açtırma genellikle enerji verildiğinde açtırma yapan bir fonksiyondur, bu nedenle kontrol beslemesinin kesilmesi tek başına açtırma komutu oluşturmaz. Gerilim kaybı davranışı gerekiyorsa, düşük gerilim açtırma bobinini veya tam ürün dokümantasyonunu kullanarak başka bir tasarlanmış güvenli mimariyi değerlendirin.

Şönt açtırma bobini sürekli enerjili kalabilir mi?

Yalnızca seçilen ürün dokümantasyonu buna izin veriyorsa kalabilir. Bazı tasarımlar, devre kesici açtıktan sonra bobini devreden çıkaran bir kontak kullanır; diğerleri ise sürekli enerjilendirme için derecelendirilmiş olabilir. Bir aksesuar ailesinin görev döngüsünü bir başkasına genelleyerek uygulamayın.

Bir şönt açtırma ünitesini başka bir markanın açtırma bobini ile değiştirebilir miyim?

Yalnızca genel tanıma bakarak değiştirilemez. Uyumluluk; devre kesici mekanizmasına, montaja, elektriksel değerlere, konnektör veya terminal düzenine, aksesuar kurallarına ve tam kombinasyon için ürün onaylarına bağlıdır.
