الف تریپ شنت یک رهاساز خاص است که با برقدار شدن عمل باز شدن را انجام میدهد. بوبین قطع (Trip coil) یک اصطلاح گستردهتر و وابسته به متن است: ممکن است به سیمپیچ داخل آن رهاساز شانت اشاره داشته باشد، یا ممکن است نشاندهنده یک سیمپیچ دیگر برای باز کردن کلید مدار باشد که به صورت الکتریکی در یک کلید کنترلشده با رله عمل میکند. بنابراین، این دو اصطلاح متضادهای جهانی نیستند.
قانون عملی ساده است: هیچکدام از این موارد را تنها بر اساس نام عمومی آنها انتخاب یا جایگزین نکنید. تأیید کنید که چه چیزی فرمان تریپ را صادر میکند، کدام دستگاه تصمیم تریپ را میگیرد، کدام سیمپیچ یا رهاساز کلید مدار را باز میکند و سازنده دقیقاً چگونه آن قطعه را شناسایی میکند.
نگاهی سریع به تفاوت Shunt Trip و Trip Coil
| اصطلاح | قابلدفاعترین معنای کلی | چه چیزی آن را برقدار یا فرماندهی میکند؟ | مرز مهم |
|---|---|---|---|
| تریپ شانت / رهاساز شانت / رهاساز بازکننده شانت | یک رهاساز ولتاژی که با اعمال یک فرمان خارجی معتبر، کلید مدار را باز میکند | شستی، کنتاکت رله، رابط اعلام حریق، کنترلکننده برنامهپذیر یا سایر مدارات کنترلی | معمولاً یک قطعه جانبی مختص خانوادهای خاص از کلیدها است؛ استفاده از این نام، ولتاژ، وظیفه، زمانبندی یا سازگاری را تعیین نمیکند |
| بوبین شانت تریپ | عنصر عملکرد الکترومغناطیسی در عملکرد شانتتریپ، یا اصطلاحی کوتاه برای کل قطعه جانبی | مدار کنترل شانتتریپ | در بسیاری از اسناد سازندگان، این قطعه خود یک بوبین تریپ است |
| بوبین تریپ / بوبین قطع | اصطلاحی کلی برای یک عنصر با عملکرد الکتریکی که مکانیزم باز شدن کلید مدار را آزاد میکند | ممکن است یک فرمان شانت، خروجی رله حفاظتی، مدار کنترل کلید مدار، یا منبع مستند دیگری باشد | معنای آن بسته به نوع کلید مدار و اصطلاحات سازنده تغییر میکند |
| : قوسهای الکتریکی را در طول سوئیچینگ به طور ایمن قطع میکند | عنصر حفاظتی که یک وضعیت غیرعادی الکتریکی را تشخیص داده یا ارزیابی میکند و تصمیم میگیرد که آیا تریپ (قطع) لازم است یا خیر | سنسورهای جریان، عناصر حرارتی-مغناطیسی، حسگرهای الکترونیکی و منطق حفاظتی پیکربندیشده | واحد تریپ صرفاً نام دیگری برای بوبین شانتتریپ نیست |
| رله آندر ولتاژ (Undervoltage release) | یک رهاساز (release) که برای باز کردن یا جلوگیری از بستن کلید در زمانی که ولتاژ کنترل آن به زیر شرایط کاری محصول میرسد، در نظر گرفته شده است | قطع یا کاهش ولتاژ کنترل تحت نظارت | منطق عملکرد آن با رهاساز شانت از نوع «تحریک برای تریپ» متفاوت است |

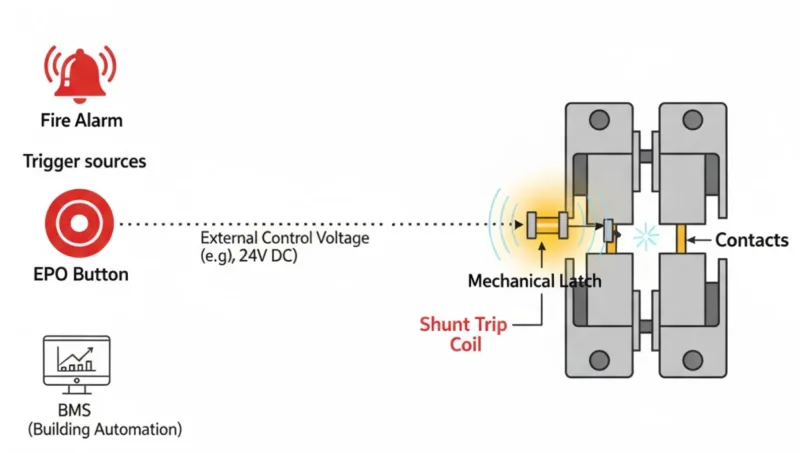

اشنایدر الکتریک، شانت تریپ (shunt trip) را به عنوان یک تجهیز جانبی اختیاری برای کلید مدار توصیف میکند که با اعمال توان خارجی به ترمینالهای آن، عمل قطع را انجام میدهد. این تولیدکننده همچنین از عبارت کویل تریپ شنت برای رهاسازهای MX و iMX خود استفاده میکند. ایتون نیز به همین ترتیب محصولاتی را به فروش میرساند که صراحتاً به عنوان بوبینهای شانت تریپ توصیف شدهاند. این مثالها نشان میدهند که چرا “شانت تریپ” و “بوبین تریپ” را نمیتوان به عنوان دو دسته کاملاً مجزا در سطح جهانی در نظر گرفت.
چهار لایه پشت عملکرد تریپ کلید مدار
بیشتر سردرگمیهای اصطلاحی زمانی از بین میرود که مسیر تریپ به چهار لایه عملکردی تقسیم شود:
- منبع حسگر یا فرمان — سنسورهای جریان، رله حفاظتی، کنتاکت توقف اضطراری، رابط اعلام حریق، یا هر منبع فرمان خارجی دیگر.
- تصمیم تریپ — واحد تریپ حرارتی-مغناطیسی، واحد تریپ الکترونیکی، رله حفاظتی، کنترلکننده ایمنی، یا فرمان دستی مستقیم که تعیین میکند کلید مدار باید باز شود.
- عملگر یا رهاساز بازکننده — یک رهاساز بازکننده شانت، بوبین تریپ، دستگاه انتقال شار، قفل مغناطیسی یا هر عملگر دیگری که توسط سازنده تعریف شده است، مکانیزم را آزاد میکند.
- مکانیزم کلید مدار — انرژی مکانیکی ذخیرهشده، کنتاکتهای اصلی را باز میکند و کلید مدار به وضعیت باز یا تریپشده خود میرود.
واژههای یکسان همیشه لایه یکسانی را نامگذاری نمیکنند. یک کلید مدار قالبموردی (MCCB) فشار ضعیف ممکن است دارای یک تجهیز جانبی تریپ شانت اختیاری در کنار یک واحد تریپ حرارتی-مغناطیسی یا الکترونیکی مجزا باشد. یک کلید مدار هوایی بزرگتر یا فشار متوسط ممکن است از یک رله حفاظتی و یک بوبین بازکننده با تغذیه جداگانه استفاده کند که در مستندات آن، بوبین تریپ، رهاساز بازکننده شانت یا نامگذاری خاص مدل دیگری نامیده میشود.
این تمایز اهمیت دارد زیرا آشکارساز و عملگر بازکننده لزوماً دستگاه یکسانی نیستند. یک رهاساز شانت (Shunt release) میتواند پس از دریافت سیگنال، کلید مدار را باز کند، اما به تنهایی جریان اضافهبار را اندازهگیری نمیکند، منحنی حفاظتی را محاسبه نمیکند و تشخیص نمیدهد که خطایی وجود دارد.
چه زمانی شانت تریپ (Shunt Trip) و بوبین تریپ (Trip Coil) به یک معنا هستند
این اصطلاحات میتوانند به سختافزار عملکردی یکسانی اشاره داشته باشند زمانی که:
- یک تولیدکننده، این تجهیز جانبی را “بوبین شانت تریپ” نامگذاری کند؛;
- در نقشه کلید مدار، رهاساز بازکننده ولتاژی آن، بوبین تریپ نامیده شود؛;
- یک رله حفاظتی، رهاساز بازکننده شانت کلید مدار را برای اجرای فرمان تریپ برقدار کند؛;
- یک کاتالوگ قطعات از “بوبین تریپ” به عنوان نام اختصاری برای بوبین جایگزین داخل مجموعه شانت تریپ استفاده کند.
برای مثال، مستندات اشنایدر برای کلیدهای مدار QO و QOB، تریپ از راه دور را توسط یک بوبین تریپ که از یک مدار مجزا تغذیه میشود و عنصر داخلی را با عنوان “بوبین تریپ شانت” برچسبگذاری میکند. تفسیر صحیح این نیست که تریپ شانت و بوبین تریپ دو قطعه رقیب هستند؛ بلکه بوبین بخشی از عملکرد تریپ شانت در آن معماری محصول است.
این موضوع باعث نمیشود که شماره قطعات عمومی قابل جایگزینی با یکدیگر باشند. دو قطعه جانبی میتوانند عملکرد کلی «تغذیه برای باز شدن» را انجام دهند، اما همچنان در نصب، آرایش کانکتور، ولتاژ کنترل نامی، مناسب بودن برای AC یا DC، محدوده عملکرد، وظیفه کاری، توان مصرفی، آرایش کنتاکتهای قطعکننده و سازگاری با فریم کلید متفاوت باشند.
وقتی “بوبین تریپ” معنای گستردهتری دارد

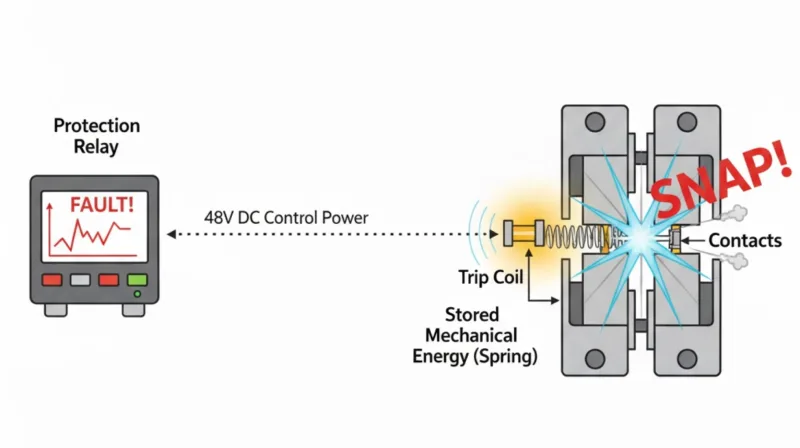

در مستندات تابلو برق و حفاظت رلهای،, بوبین تریپ اغلب به معنای بوبین بازکننده با عملکرد الکتریکی در مکانیزم کلید است. یک رله حفاظتی ممکن است جریان، ولتاژ، فرکانس، جریان تفاضلی یا سایر کمیتهای سیستم را پایش کرده و هنگام فعال شدن منطق حفاظتی پیکربندیشده، یک کنتاکت خروجی را ببندد. سپس آن خروجی، مدار بازکننده کلید را برقدار میکند.
مستندات ABB برای برخی از کلیدهای فشار متوسط از رله شانت (shunt opening release) برای یک دستگاه قطعکننده با کنترل از راه دور و به بررسی تداوم سیمپیچ کنترل و نظارت بر مدار تریپ میپردازد. مستندات کلید مدار هوایی زیمنس از نامگذاریهای مشخصی برای بوبین شانت (shunt-trip) در کنار بوبینهای وصل و رهاکنندههای افت ولتاژ استفاده میکند. این مثالها قاعده بافتار را تقویت میکنند: دفترچه راهنمای تجهیز—نه یک واژهنامه عمومی—تعریفکننده بوبین واقعی، ترمینالها، وظیفه مجاز و معماری کنترل است.
این عبارت ممکن است در مباحث مربوط به نگهداری و تعمیرات مانند نظارت بر مدار تریپ نیز ظاهر شود. در آن بافتار، دغدغه مهندسی صرفاً وجود یا عدم وجود یک دکمه از راه دور نیست. این موضوع ممکن است شامل تداوم منبع تغذیه کنترل، سیمکشی، کنتاکتهای کمکی، خروجی رله و بوبین قطع باشد تا یک مدار باز پنهان مانع از عملکرد کلید مدار نشود.
بوبین تریپ را با واحد تریپ اشتباه نگیرید
نسخه قدیمی این صفحه، بوبین تریپ را به عنوان سیستم حفاظت در برابر خطای داخلی کلید مدار در نظر میگرفت. این تعریف بیش از حد کلی است.
واحد تریپ در MCCB تصمیم حفاظتی را اتخاذ میکند. بسته به طراحی، ممکن است از المانهای حرارتی-مغناطیسی یا حسگرها و منطق الکترونیکی استفاده کند. عملگری که ضامن را آزاد میکند ممکن است در آن مجموعه ادغام شده باشد، اما نباید بهطور خودکار به عنوان یک “بوبین تریپ” قابل تعویض مشخص شود. اگر به توضیح عمیقتری درباره خود دستگاه حفاظتی نیاز دارید، به بخش زیر مراجعه کنید MCCB چیست؟.
بوبین شانت (shunt trip) مشکل متفاوتی را حل میکند: این قطعه یک مسیر الکتریکی برای یک فرمان خارجی جهت عملکرد مکانیزم کلید مدار فراهم میکند. رهاکننده شانت ممکن است فرمانی را از یک رله حفاظتی دریافت کند، اما این موضوع باعث نمیشود که رهاکننده به عنوان المان حسگر یا حفاظتی شناخته شود.
بافتار کلید مدار، پاسخ صحیح را تغییر میدهد
| بافتار کلید مدار | اصطلاحات احتمالی | پرسش مهندسی صحیح |
|---|---|---|
| MCB یا MCCB با تجهیز جانبی بازکننده از راه دور | شنت تریپ، رهاساز شنت، رهاساز بازکننده شنت، MX، SHT، یا بوبین شنت تریپ | آیا این تجهیز جانبی دقیقاً برای خانواده کلید، فریم، منبع تغذیه کنترل و وظیفه فرمان مورد نظر تأیید شده است؟ |
| MCCB با حفاظت حرارتی-مغناطیسی یا الکترونیکی | واحد تریپ به همراه یک رهاساز شنت اختیاری | کدام عملکرد خطا را تشخیص میدهد و کدام تجهیز جانبی فرمان تریپ خارجی را اجرا میکند؟ |
| کلید مدار هوایی فشار ضعیف | شنت تریپ اول یا دوم، رهاساز بازکننده، بوبین تریپ، یا عنوان اختصاصی محصول | کدام رهاساز نصبشده به مدار کنترل یا حفاظتی مورد نظر متصل است؟ |
| کلید مدار فشار متوسط که توسط رلههای حفاظتی عمل میکند | بوبین تریپ، بوبین بازکننده، رهاساز بازکننده شنت، یا کد اختصاصی کلید مدار | الزامات کنترلی DC یا AC، روش نظارت، و منطق دقیق ترمینال در دفترچه راهنمای کلید مدار چیست؟ |
به همین دلیل است که یک دستور خرید مانند “کلید مدار با بوبین تریپ” ناقص است. این عبارت خانواده کلید مدار، معماری حفاظتی، نیاز به فرمان از راه دور، ولتاژ کنترل، وظیفه بوبین، تعداد رهاسازهای بازکننده، یا نیاز به نظارت بر مدار تریپ را مشخص نمیکند.
پیش از نامگذاری بوبین، عملکرد را مشخص کنید
از رفتار مورد نیاز سیستم برای انتخاب مسیر مشخصات صحیح استفاده کنید.
| رفتار مورد نیاز | چه مواردی باید مشخص شود | آنچه نباید فرض شود |
|---|---|---|
| باز کردن کلید مدار از طریق یک شستی خارجی، کنترلکننده، اینترلاک یا سیستم ایمنی | بوبین قطعکننده (shunt opening release) سازگار دقیق و الزامات مدار فرمان مستند آن | اینکه هر فهرست “بوبین تریپ” یک تجهیز جانبی سازگار است |
| تریپ پس از اینکه MCCB اضافهبار، اتصال کوتاه یا سایر شرایط حفاظتی پشتیبانیشده را تشخیص دهد | نوع واحد تریپ، رنجها، تنظیمات و هماهنگی صحیح؛ تنها زمانی که فرمان خارجی نیز مورد نیاز است، یک بوبین قطعکننده (shunt release) اضافه کنید | اینکه بوبین شانت، تشخیص جریان بیش از حد را انجام میدهد |
| یک کلید مدار هوایی یا فشار متوسط تحت کنترل رله را باز کنید | بویین بازکننده یا تریپ کلید مدار، تغذیه کنترلی، رابط رله، کنتاکتهای کمکی و الزامات نظارتی دقیق | اینکه اصطلاحات یا سیمکشی تجهیزات جانبی فشار ضعیف میتواند به کلید مدار بزرگتر منتقل شود |
| باز کردن یا جلوگیری از بستن پس از قطع ولتاژ کنترلی | رهاساز افت ولتاژ سازگار دقیق و رفتار مستند آن در پیکاپ، دراپاوت و ریست | اینکه یک رهاساز شانت معمولی از نوع «انرژیدهی برای تریپ» در صورت قطع توان کنترلی، ایمن (fail-safe) نیست |
اگر نیاز واقعی سیمکشی تجهیزات جانبی MCCB، راهاندازی یا عیبیابی خطا است، از موارد اختصاصی استفاده کنید راهنمای بویین شانتتریپ MCCB. این صفحه مقایسهای عمداً در محدودههای اصطلاحات، معماری و مشخصات فنی متوقف میشود.
چکلیست تایید مدل دقیق
پیش از تایید جدول کلیدهای مدار، جایگزینی یا سفارش لوازم جانبی، مستندات سازنده را برای کلید مدار و رهاساز دقیق دریافت کنید. موارد زیر را بررسی کنید:
- سری کلید مدار، اندازه فریم، پیکربندی قطبها و موقعیت نصب لوازم جانبی؛;
- نام سازنده برای عملکرد مربوطه و کاتالوگ یا کد سفارش آن؛;
- ولتاژ کنترل نامی و محدوده ولتاژ کاری مجاز؛;
- مناسب بودن برای AC یا DC و فرکانس در صورت کاربرد؛;
- مدت زمان فرمان و اینکه آیا برقدار شدن لحظهای یا دائم مجاز است یا خیر؛;
- بار هجومی و بار نگهدارنده که در آن منبع کنترل یا کنتاکت رله باید سایزبندی شود؛;
- کنتاکت داخلی قطعکننده بوبین یا آرایش قطعکننده خارجی مورد نیاز؛;
- شناسایی ترمینال، پلاریته در صورت لزوم، و نقشه سیمکشی معتبر؛;
- تعداد رهاسازهای بازکننده و هرگونه قوانین انحصار متقابل با سایر تجهیزات جانبی؛;
- کنتاکتهای کمکی، نشانگر تریپ، اینترلاکها، و الزامات نظارت بر مدار تریپ؛;
- اسناد زیستمحیطی، نصب، و گواهیهای مورد نیاز برای بازار مقصد؛;
- تست عملکردی و دستورالعمل بازنشانی که توسط سازنده بیان شده است.
این فیلدها را از یک فریم مشابه یا تجهیزات جانبی سازنده دیگر استنباط نکنید. حتی زمانی که دو رهاساز دارای برچسب ولتاژ و عملکرد کلی یکسانی هستند، بار الکتریکی، رابط مکانیکی و وظیفه مجاز آنها ممکن است متفاوت باشد.
برای کاربرد MCCB مدل VIOX، محدوده VIOX MCCB، از برگه اطلاعات کامل محصول و الزامات پروژه استفاده کنید برگه اطلاعات را بررسی کرده و هنگام درخواست مستندات لوازم جانبی، خانواده کلید، فریم، ولتاژ کنترل مورد نیاز، منبع فرمان و بازار مقصد را دقیقاً مشخص کنید.
سوالات متداول
آیا بوبین شانت تریپ همان بوبین تریپ است؟
گاهی اوقات. بوبین شانت تریپ نوعی بوبین قطع یا تریپ با عملکرد الکتریکی است و برخی سازندگان این اصطلاحات را به جای هم به کار میبرند. “بوبین تریپ” همچنین میتواند یک اصطلاح کلیتر برای کنترل کلید باشد، بنابراین دفترچه راهنمای محصول باید معنای دقیق آن را تأیید کند.
آیا بوبین تریپ، اضافهبار یا اتصال کوتاه را تشخیص میدهد؟
لزوماً خیر. یک بوبین ممکن است فقط عمل قطع را انجام دهد. تشخیص و تصمیم برای تریپ میتواند از طریق واحد تریپ حرارتی-مغناطیسی، واحد تریپ الکترونیکی یا رله حفاظتی خارجی صورت گیرد.
آیا در صورت قطع برق کنترل، شانت تریپ کلید را باز میکند؟
یک رهاساز شانت معمولی عموماً دارای عملکرد «تحریک برای تریپ» است، بنابراین قطع منبع تغذیه کنترل آن به تنهایی منجر به صدور فرمان تریپ نمیشود. اگر عملکرد در صورت افت ولتاژ مورد نیاز است، یک رهاساز افت ولتاژ یا سایر معماریهای ایمن (fail-safe) مهندسیشده را با استفاده از مستندات دقیق محصول ارزیابی کنید.
آیا بوبین شانتتریپ میتواند بهطور مداوم برقدار بماند؟
تنها زمانی که مستندات محصول انتخابشده اجازه آن را بدهد. برخی از طراحیها پس از تریپ کلید از کنتاکت قطعکننده بوبین استفاده میکنند؛ برخی دیگر ممکن است برای برقدار ماندن مداوم رتبهبندی شده باشند. وظیفه یک خانواده از تجهیزات جانبی را به خانوادهای دیگر تعمیم ندهید.
آیا میتوانم یک رهاساز شانت را با بوبین تریپ برند دیگری جایگزین کنم؟
تنها بر اساس توصیف کلی، خیر. سازگاری به مکانیزم کلید، نحوه نصب، رتبهبندیهای الکتریکی، آرایش کانکتور یا ترمینال، قوانین تجهیزات جانبی و تاییدیههای محصول برای آن ترکیب خاص بستگی دارد.
