Czym jest transformator mocy? Przeznaczenie, typy i parametry znamionowe

Na tej stronie

A transformator mocy to statyczne urządzenie elektryczne, które przenosi energię prądu przemiennego między obwodami za pomocą indukcji elektromagnetycznej, zazwyczaj zmieniając poziomy napięcia i prądu bez zmiany częstotliwości. Jego głównym celem jest przesył energii na dużą skalę: podwyższanie napięcia między generacją a przesyłem, obniżanie go między poziomami sieci lub zasilanie głównej przemysłowej instalacji elektrycznej.

Konwencjonalny transformator mocy nie nie przekształca AC na DC. Funkcję tę pełnią prostowniki i przekształtniki energoelektroniczne. Nie wytwarza on również energii elektrycznej; poza stratami, moc pozorna przenoszona przez jego uzwojenia pozostaje określona przez tę samą zależność napięciowo-prądową po obu stronach.

Rola transformatora mocy w skrócie

Pytanie	Praktyczna odpowiedź
Co zmienia transformator mocy?	Poziomy napięcia i prądu AC, zgodnie z przekładnią uzwojeń i warunkami pracy
Co zazwyczaj pozostaje bez zmian?	Częstotliwość; przesunięcie fazowe może ulec zmianie w zależności od połączenia uzwojeń i grupy połączeń
Gdzie jest stosowany?	Elektrownie, podstacje przesyłowe, połączenia sieciowe, główne podstacje rozdzielcze oraz duże przemysłowe systemy elektroenergetyczne
Czy może on podwyższać i obniżać napięcie?	Tak. Jego funkcja zależy od tego, które uzwojenie jest zasilane oraz od sposobu zaprojektowania i zastosowania transformatora
Czy każdy transformator jest transformatorem mocy?	Nie. Transformatory rozdzielcze, pomiarowe, separacyjne, sterownicze, przekształtnikowe, trakcyjne, piecowe i inne mają odmienne zadania i podlegają odpowiednim wymaganiom
Czy istnieje jedna uniwersalna granica MVA?	Nie. Normy, zakłady energetyczne, producenci i projekty klasyfikują urządzenia według zakresu i przeznaczenia, a także parametrów znamionowych
Co definiuje użyteczną specyfikację?	Moc znamionowa, przekładnia napięciowa, częstotliwość, liczba faz, połączenie, impedancja, odczepy, chłodzenie, izolacja, straty, przyrost temperatury, obciążalność zwarciowa, akcesoria oraz obowiązujące normy

Wyrażenie transformator mocy są zatem najbardziej użyteczne, gdy opisują warunki pracy systemu oraz kontekst specyfikacji, a nie tylko pokaźnie wyglądający zbiornik czy pojedynczy próg wydajności.

Jakie miejsce zajmuje transformator mocy w instalacji elektrycznej?

Systemy elektroenergetyczne wykorzystują kilka stopni transformacji, ponieważ wytwarzanie, przesył na duże odległości, dystrybucja regionalna i końcowe wykorzystanie energii nie działają najefektywniej przy jednym wspólnym napięciu.

Elektrownia
      ↓
Transformator blokowy generatora
      ↓
Sieć przesyłowa wysokiego napięcia
      ↓
Transformator stacji przesyłowej lub połączeniowej
      ↓
Sieć podprzesyłowa / średniego napięcia
      ↓
Transformator rozdzielczy
      ↓
Odbiorcy i urządzenia niskiego napięcia

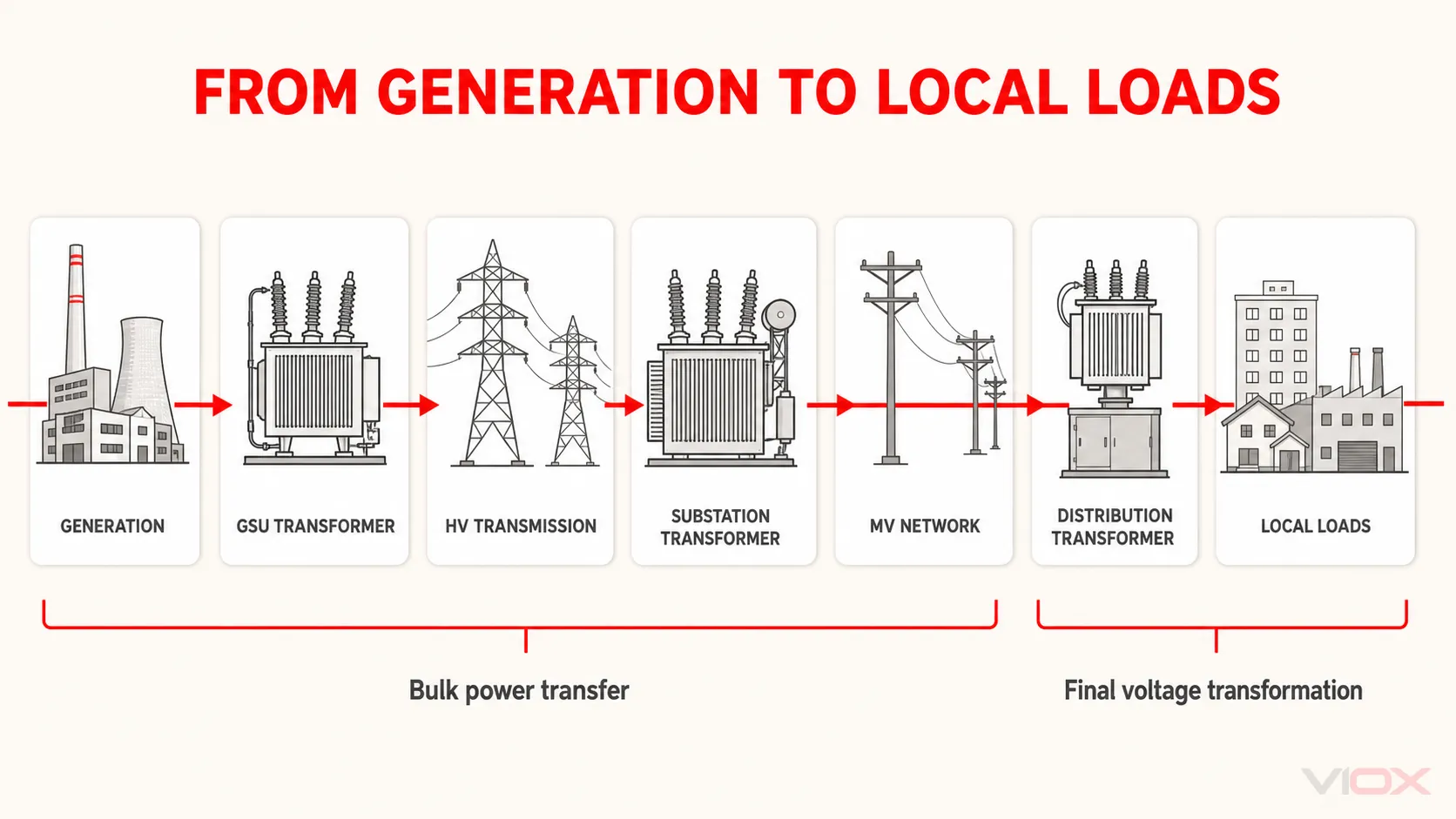

Ścieżka w systemie elektroenergetycznym od wytwarzania, poprzez transformatory podwyższające napięcie i transformatory stacyjne, aż do transformatora rozdzielczego i odbiorów lokalnych.

Dokładne poziomy napięcia oraz liczba stopni różnią się w zależności od kraju, zakładu energetycznego, obiektu i obciążenia. Istotna jest hierarchia: transformatory mocy łączą główne poziomy sieci, podczas gdy transformatory rozdzielcze są zazwyczaj powiązane z końcową transformacją napięcia bliżej użytkowników końcowych.

Duże obiekty przemysłowe mogą posiadać podobną hierarchię wewnętrzną. Transformator obiektowy może odbierać wysokie lub średnie napięcie z sieci i zasilać rozdzielnicę zakładową, duże napędy, piece, infrastrukturę centrum danych lub wiele podstacji niskiego napięcia. Transformator musi być zatem skoordynowany z aparaturą łączeniową i ochroną przeciwprzepięciową po stronie zasilania, rozdzielnicą wtórną, kablami lub szynoprzewodami, systemem uziemienia oraz przekaźnikami zabezpieczeniowymi.

Jaki jest cel stosowania transformatora mocy?

Podstawową funkcją jest dostarczenie energii elektrycznej na poziomie napięcia wymaganym przez kolejną część instalacji elektrycznej. Wspiera to cztery powiązane cele inżynieryjne.

Podniesienie napięcia w celu wydajnego przesyłu masowego

Dla danej mocy czynnej i współczynnika mocy, zwiększenie napięcia linii trójfazowej zmniejsza prąd wymagany do przesłania tej mocy. Niższy prąd ogranicza nagrzewanie się przewodów, ponieważ straty rezystancyjne linii zmieniają się wraz z kwadratem prądu. Dlatego transformatory blokowe łączą jednostki wytwórcze z sieciami przesyłowymi wysokiego napięcia.

Sam transformator również generuje straty, a decyzja dotycząca sieci zależy także od izolacji, odstępów izolacyjnych, aparatury łączeniowej, przewodów, stabilności oraz wymagań ekonomicznych. Przewodnik VIOX dotyczący napięcia, prądu i strat liniowych opracowuje oddzielnie zależność między prądem a stratami.

Niższe napięcie między poziomami sieci

Napięcia przesyłowego nie można przyłożyć bezpośrednio do linii rozdzielczych ani urządzeń odbiorczych. Transformatory stacyjne obniżają napięcie stopniowo, dzięki czemu każda sekcja sieci może wykorzystywać urządzenia o odpowiednich poziomach izolacji, wytrzymałości zwarciowej, przekrojach przewodów i odstępach izolacyjnych.

Zapewnienie określonego połączenia uzwojeń i odniesienia dla systemu

Transformator trójfazowy robi więcej niż tylko zmienia wartość napięcia. Jego połączenia uzwojeń determinują przesunięcie fazowe, dostępność punktu neutralnego, zachowanie dla składowej zerowej oraz sposób współpracy transformatora z układami uziemienia i zabezpieczeń. Grupa połączeń jest zatem parametrem systemu, a nie szczegółem katalogowym, który można wybrać w izolacji.

Wspieranie regulacji napięcia i pracy sieci

Uzwojenia z odczepami pozwalają na regulację efektywnej przekładni zwojowej. Układ odczepów przełączanych bez obciążenia wymaga odłączenia transformatora od napięcia przed zmianą pozycji. Przełącznik zaczepów pod obciążeniem, jeśli jest zainstalowany, zmienia odczepy podczas pracy pod obciążeniem w ramach swojej konstrukcji operacyjnej. Zakres regulacji, wielkość stopnia, metoda sterowania i koordynacja systemu są specyficzne dla danego projektu.

Jak działa transformator mocy?

Gdy napięcie przemienne jest przyłożone do uzwojenia pierwotnego, wynikający z tego prąd wytwarza zmienny strumień magnetyczny w rdzeniu. Ten zmieniający się strumień przenika uzwojenie wtórne i indukuje w nim napięcie. W przypadku transformatora idealnego stosunek napięć odpowiada przekładni zwojowej:

V₁ / V₂ ≈ N₁ / N₂

gdzie V oznacza napięcie uzwojenia, a N oznacza liczbę zwojów. Prąd zmienia się w przybliżeniu w odwrotnym kierunku, dzięki czemu moc jest przekazywana, a nie zwielokrotniana. Rzeczywisty transformator posiada również rezystancję uzwojeń, reaktancję rozproszenia, prąd magnesujący, straty w rdzeniu, straty dodatkowe oraz ograniczenia termiczne.

Ta orientacja jest wystarczająca dla koncentratora. W kwestii strumienia, indukowanego napięcia, przekładni zwojowej, strat oraz fizycznej roli rdzenia i uzwojeń, należy skorzystać z dedykowanego przewodnika: Jak działa transformator elektryczny?.

Transformator mocy a transformator rozdzielczy a przekładnik pomiarowy

Terminy te pokrywają się w codziennym języku, ale nie opisują tego samego zadania inżynieryjnego.

Granica	Transformator mocy	Transformator rozdzielczy	Przekładnik pomiarowy
Główne zadanie	Przesyłanie energii elektrycznej o dużej mocy między głównymi poziomami napięcia w systemie	Zapewnienie końcowej lub prawie końcowej transformacji dla obwodu rozdzielczego i odbiorów lokalnych	Odwzorowanie prądu lub napięcia w przeskalowanej, określonej wartości do celów pomiarowych i zabezpieczeniowych
Pozycja	Wytwarzanie, przesył, główna podstacja lub duża sieć przemysłowa	System dystrybucji zakładu energetycznego, lokalna podstacja, słup, stacja transformatorowa, budynek lub przemysłowy punkt dystrybucji	Podłączony do mierzonego obwodu zasilającego oraz przyrządów wtórnych lub przekaźników
Wyjście służy do	Innej sekcji systemu elektroenergetycznego lub głównego systemu odbiorczego	Lokalna sieć dystrybucyjna lub obciążenia użytkowe	Obwody pomiarowe, monitorujące, sterujące i zabezpieczające
Punkt obciążenia	Praca w systemie przesyłowym, dysponowanie mocą w sieci, niezawodność, prądy zwarciowe, regulacja i straty	Dobowy profil obciążenia, straty biegu jałowego, lokalna regulacja napięcia, instalacja oraz efektywność w cyklu życia	Klasa dokładności, przekładnia, obciążenie znamionowe, izolacja, parametry stanów przejściowych lub charakterystyka zabezpieczeniowa
Typowe wyrażenie wartości znamionowej	kVA lub MVA, wraz z wartościami znamionowymi napięcia i systemu	kVA lub MVA, plus wartości znamionowe napięcia i instalacji	przekładnia przekładnika prądowego (CT) i obciążenie w VA; przekładnia przekładnika napięciowego (VT/PT) i obciążenie, plus dane dotyczące dokładności/zabezpieczeń
Czy sama wartość znamionowa pozwala na klasyfikację?	NIE	NIE	Nie — decydująca jest funkcja pomiarowa

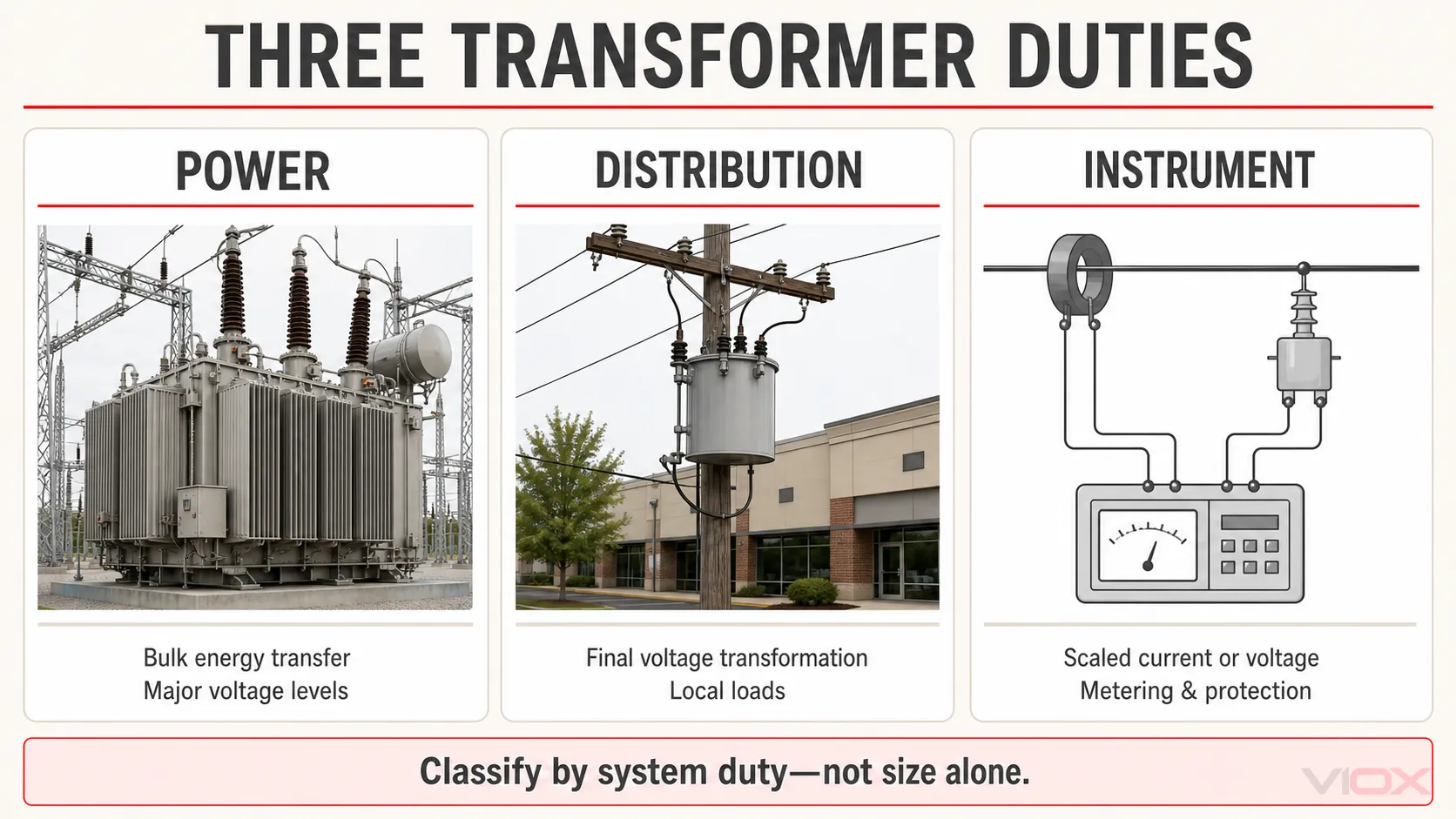

Porównanie transformatorów mocy, rozdzielczych i pomiarowych pod kątem ich zadań w systemie.

Nie istnieje jedna globalna liczba określająca moc, która wyraźnie oddziela każdy transformator mocy od każdego transformatora rozdzielczego. Szczegółowe normy produktowe mogą definiować zakresy mocy znamionowej — na przykład określone normy IEEE mają zastosowanie do zdefiniowanych zakresów olejowych transformatorów mocy — jednak zakresy te nie powinny być przekształcane w uniwersalną zasadę terminologiczną. IEEE utrzymuje dedykowaną normę terminologiczną dla transformatorów mocy i rozdzielczych, IEEE C57.12.80-2024.

W zakresie terminologii dotyczącej transformatorów rozdzielczych, zobacz Pełna forma DTR w elektryce. Przekładniki prądowe oraz przekładniki napięciowe pełnią funkcję pomiarową i zabezpieczeniową, a nie funkcję przesyłu energii na dużą skalę; ich interfejs został opisany w CT a PT.

Główne typy transformatorów mocy

Jeden transformator może należeć jednocześnie do kilku kategorii. Trójfazowy transformator blokowy może być również olejowy, dwuuzwojeniowy i wyposażony w chłodzenie wymuszone. Należy go sklasyfikować zgodnie z kryterium, które wpływa na podejmowaną decyzję.

Według zastosowania w systemie elektroenergetycznym

Typ	Rola w systemie	Główne pytanie, na które odpowiada
Transformator blokowy	Podnosi napięcie na zaciskach generatora w celu przyłączenia do sieci przesyłowej	W jaki sposób moc jednostki wytwórczej zostanie wprowadzona do sieci?
Jednostka połączeniowa lub autotransformator	Łączy dwa poziomy napięcia sieci, często z częścią uzwojenia wspólną elektrycznie	W jaki sposób sąsiednie systemy przesyłowe lub podprzesyłowe będą wymieniać moc?
Transformator obniżający napięcie w podstacji	Obniża napięcie przesyłowe lub podprzesyłowe dla kolejnego poziomu sieci	W jaki sposób szyna zbiorcza niższego rzędu będzie zasilana i regulowana?
Przemysłowy transformator mocy	Zasila główną instalację elektryczną zakładu, duże obciążenie technologiczne lub sieć rozdzielczą obiektu	W jaki sposób transformator będzie współpracował z obciążeniem obiektu oraz architekturą zabezpieczeń?

Według układu uzwojeń

Konwencjonalny transformator dwuuzwojeniowy zapewnia oddzielne uzwojenia pierwotne i wtórne sprzężone magnetycznie. Autotransformator wykorzystuje część uzwojenia wspólną dla obu stron. Układ autotransformatora może oferować korzyści materiałowe i wydajnościowe przy odpowiednich przekładniach napięciowych, jednak nie zapewnia takiej samej separacji galwanicznej jak oddzielne uzwojenia. Uziemienie systemu, przenoszenie zakłóceń, koordynację izolacji oraz zabezpieczenia należy ocenić odpowiednio do tego rozwiązania.

Transformatory trójuzwojeniowe dodają kolejne przyłącze do instalacji elektrycznej, takie jak uzwojenie trzeciorzędne dla potrzeb własnych stacji, urządzeń kompensacji mocy biernej lub stabilizacji systemu. Ich znamionowe parametry oraz zależności zwarciowe nie mogą być wywnioskowane wyłącznie na podstawie głównej przekładni dwuuzwojeniowej.

Według konfiguracji faz

Transformatory mocy mogą być jednofazowe lub trójfazowe. Zespół trójfazowy może wykorzystywać jeden transformator trójfazowy lub trzy jednostki jednofazowe, w zależności od projektu sieci, ograniczeń transportowych, założeń dotyczących redundancji, strategii części zamiennych oraz wymagań obiektu. Wybór ten jest decyzją inżynierską dotyczącą systemu, a nie uniwersalną preferencją.

Ze względu na konstrukcję izolacji i chłodzenia

Transformatory olejowe wykorzystują ciecz izolacyjną do zapewnienia właściwości dielektrycznych i odprowadzania ciepła. Transformatory suche wykorzystują izolację stałą oraz powietrze lub inny określony układ chłodzenia w ramach swojego standardowego zakresu. Środowisko instalacji, strategia przeciwpożarowa, zabezpieczenia środowiskowe, moc znamionowa, obudowa, wentylacja, plan konserwacji oraz standard projektu – wszystko to wpływa na wybór.

Nie należy sprowadzać tej decyzji do zasady “olejowe na zewnątrz, suche do wewnątrz”. Obie kategorie obejmują wiele konstrukcji i opcji instalacji. Skorzystaj z oddzielnego porównania transformatorów suchych i olejowych gdy wybór konstrukcji jest właściwym zadaniem.

Najważniejsze informacje o parametrach znamionowych transformatorów mocy

Prawidłowa specyfikacja to skoordynowany zestaw wymagań elektrycznych, termicznych, dielektrycznych, mechanicznych oraz interfejsowych. Poniższa mapa pokazuje, co kontrolują główne pola i gdzie należy przeprowadzić głębszą analizę.

Parametr znamionowy lub pole	Co steruje	Dlaczego to ma znaczenie
Moc znamionowa, kVA lub MVA	Zdolność przenoszenia mocy pozornej w określonych warunkach	Określa obciążenie napięciowo-prądowe, ale nie definiuje samodzielnie zdolności przeciążeniowej ani dopasowania do zastosowania
Znamionowe napięcia uzwojeń	Napięcie znamionowe przypisane do każdego uzwojenia	Musi być zgodne z zakresami pracy instalacji elektrycznej, koordynacją izolacji oraz wymaganiami dotyczącymi odczepów
Częstotliwość	Znamionowa częstotliwość pracy	Strumień rdzenia i straty zależą od warunków napięciowo-częstotliwościowych; nie należy pracować poza zadeklarowanym zakresem bez analizy inżynierskiej
Faza i grupa połączeń	Połączenie uzwojeń i przesunięcie kątowe	Wpływa na dostępność przewodu neutralnego, pracę równoległą, uziemienie, zachowanie składowej zerowej oraz zabezpieczenia
Impedancja procentowa	Zależność między spadkiem napięcia a prądem zwarciowym	Wpływa na regulację, poziom prądu zwarciowego, podział obciążenia przy pracy równoległej oraz koordynację zabezpieczeń
Zakres regulacji zaczepów i przełącznik zaczepów	Dostępna regulacja przekładni	Wspiera uruchomienie lub regulację napięcia w ramach określonej metody i granic operacyjnych
Oznaczenie chłodzenia	Układ odprowadzania ciepła	Łączy moc znamionową transformatora z dostępnym wyposażeniem chłodzącym i stanem pracy
Dane dotyczące przyrostu temperatury i izolacji	Wydajność cieplna i układ izolacji	Musi być interpretowane z uwzględnieniem temperatury otoczenia, wysokości, obciążenia, chłodzenia oraz obowiązującej normy
Poziom izolacji i dane z prób dielektrycznych	Zdolność do wytrzymania określonych naprężeń elektrycznych	Musi być skoordynowane z napięciem instalacji elektrycznej, uziemieniem, środowiskiem przepięciowym, odstępami izolacyjnymi oraz zabezpieczeniami
Dane dotyczące strat	Straty biegu jałowego, obciążeniowe oraz inne deklarowane straty	Wpływa na sprawność, parametry termiczne, koszty eksploatacji oraz ocenę zamówienia
Wytrzymałość zwarciowa	Reakcja termiczna i mechaniczna na zwarcia zewnętrzne	Zależy od wartości zwarcia, czasu trwania, impedancji instalacji elektrycznej, sił działających na uzwojenia oraz wymagań weryfikacyjnych
Zaciski, przepusty i akcesoria	Interfejsy fizyczne i monitorujące	Musi być zgodny z przewodami, rozdzielnicą, ochroną przeciwprzepięciową, przekładnikami prądowymi, monitoringiem oraz układem obiektu

Moc transformatora wyrażana jest w mocy pozornej, ponieważ uzwojenia i układ chłodzenia muszą przewodzić prąd, podczas gdy układ izolacji musi wytrzymać napięcie; współczynnik mocy podłączonego obciążenia nie jest kontrolowany przez producenta transformatora. Dedykowany przewodnik po znamionowej mocy kVA transformatora obejmuje kVA, kW, wzory na prąd oraz granice doboru wielkości.

Przepusty tworzą izolowany interfejs przewodnika przechodzący przez uziemiony zbiornik lub obudowę. Ich klasa napięciowa, prąd, izolacja, montaż oraz wymagania dotyczące połączeń są oddzielne od głównej wartości MVA transformatora. Zobacz Czym jest przepust transformatorowy? w celu określenia granicy tego komponentu.

Dlaczego impedancja, odczepy, chłodzenie i straty wymagają oddzielnej uwagi

Cztery obszary tabliczki znamionowej są często sprowadzane do prostego porównania napięcia i MVA, mimo że wpływają one na różne parametry instalacji elektrycznej.

Impedancja łączy transformator z analizą zwarciową

Impedancja transformatora wpływa na regulację napięcia i ogranicza spodziewany prąd zwarcia. Niższa impedancja może poprawić regulację, ale dopuścić wyższy prąd zwarcia w dalszej części instalacji; wyższa impedancja może obniżyć poziom zwarcia, ale zwiększyć spadek napięcia. Transformatory pracujące równolegle wymagają również zgodnych przekładni, grup połączeń, impedancji i położeń zaczepów. Ostateczny projekt powinien zostać uwzględniony w analizach rozpływu mocy, zwarć oraz koordynacji zabezpieczeń.

Zaczepy zmieniają przekładnię, a nie, jak się zakłada, moc transformatora

Położenie zaczepu zmienia efektywną przekładnię uzwojeń. Nie należy zakładać, że zwiększa ono obciążalność cieplną transformatora lub rozwiązuje problem w instalacji elektrycznej wykraczający poza zamierzony zakres przełącznika zaczepów. W specyfikacji należy określić, czy regulacja odbywa się bez obciążenia, czy pod obciążeniem oraz w jaki sposób jest sterowana.

Konstrukcja układu chłodzenia jest częścią mocy znamionowej

Chłodzenie naturalne i wymuszone mogą mieć różne deklarowane moce znamionowe. Wentylatory, pompy, chłodnice, wymienniki ciepła, układy sterowania, alarmy i zasilanie pomocnicze stają się częścią zdolności operacyjnej, jeśli są zainstalowane. Transformatorowi nie należy przypisywać mocy znamionowej dla chłodzenia wymuszonego, chyba że dostępny jest kompletny układ chłodzenia i stan sterowania wymagany dla tej mocy.

Straty dzielą się na różne zachowania eksploatacyjne

Straty biegu jałowego występują zawsze, gdy transformator pod napięciem jest podłączony do sieci, podczas gdy straty obciążeniowe silnie zależą od natężenia prądu. Dodatkowe chłodzenie może zwiększać własne zużycie energii. Dlatego porównanie ofert zakupowych powinno opierać się na przewidywanym profilu obciążenia i deklarowanej podstawie testowej, a nie na pojedynczej wartości sprawności bez podania warunków.

Normy i granice weryfikacji

Obowiązująca norma dotycząca transformatorów zależy od rynku, konstrukcji, mocy znamionowej, zastosowania oraz umowy. Powołanie się na rodzinę norm nie stanowi dowodu na to, że dany transformator jest zgodny z każdą jej częścią.

IEC 60076-1:2011 określa ogólne wymagania dla transformatorów mocy trójfazowych i jednofazowych, w tym autotransformatorów, z zastrzeżeniem określonych wyłączeń.
IEC 60076-2:2011 dotyczy oznaczeń chłodzenia, limitów przyrostu temperatury oraz metod badań przyrostu temperatury dla transformatorów olejowych.
IEC 60076-5:2006 dotyczy zdolności transformatorów mocy do wytrzymania skutków cieplnych i dynamicznych zewnętrznych zwarć.
IEC 60076-11:2018 ma zastosowanie do określonych suchych transformatorów mocy w zakresie podanych napięć, wielkości oraz wyłączeń.
W praktyce IEEE, IEEE C57.12.00-2021 obejmuje ogólne wymagania dla określonych transformatorów rozdzielczych, mocy i regulacyjnych olejowych, podczas gdy IEEE C57.12.01-2020 dotyczy określonych suchych transformatorów rozdzielczych i mocy.

Projekt może również wymagać uwzględnienia specyfikacji zakładu energetycznego, przepisów dotyczących sprawności, zasad ochrony środowiska, kwalifikacji sejsmicznych, przepisów przeciwpożarowych, limitów hałasu, ograniczeń transportowych oraz testów specyficznych dla danej lokalizacji. Specyfikacja zakupu powinna określać dokładne wydania norm i wymagane dowody zgodności, zamiast polegać na sformułowaniu “transformator IEC” lub “transformator IEEE”.”

Od pytania dotyczącego transformatora mocy do właściwego kolejnego przewodnika

Użyj tej tabeli routingu zamiast wymuszać kierowanie każdego pytania dotyczącego transformatora na jedną stronę.

Twoje kolejne pytanie	Najlepszy kolejny zasób
Jak działają strumień magnetyczny, przekładnia zwojowa i napięcie indukowane?	Jak działa transformator elektryczny?
Dlaczego moc znamionowa podawana jest w kVA i jak obliczany jest prąd?	Wyjaśnienie mocy znamionowej transformatora w kVA
Czy w instalacji należy zastosować konstrukcję suchą czy olejową?	Transformator suchy a transformator olejowy
Co oznacza skrót DTR i gdzie stosuje się transformator rozdzielczy?	Pełna forma DTR w elektryce
Jaką funkcję pełnią przepusty transformatorowe?	Czym jest przepust transformatorowy?
Czym różnią się przekładniki prądowe od przekładników napięciowych?	CT a PT
Dlaczego wyższe napięcie przesyłowe zmniejsza straty liniowe?	Napięcie a straty liniowe prądu

Przed wystąpieniem o ofertę na transformator należy zgromadzić co najmniej dane dotyczące napięć w instalacji elektrycznej, częstotliwości, liczby faz, wymaganej mocy pozornej, profilu obciążenia, grupy połączeń lub układu połączeń, docelowej impedancji, wymagań dotyczących odczepów, środowiska instalacji, oczekiwań w zakresie chłodzenia, danych do analizy zwarciowej, koordynacji izolacji, zacisków, monitoringu, obowiązujących norm oraz wymaganej dokumentacji. Te dane przekształcają ogólne sformułowanie transformator mocy w specyfikację techniczną.

Pytania i odpowiedzi

Czy transformator mocy przekształca prąd AC na DC?

Nie. Konwencjonalny transformator mocy przesyła energię AC poprzez indukcję elektromagnetyczną i zazwyczaj zmienia poziomy napięcia i prądu bez zmiany częstotliwości. Przekształcenie AC na DC wymaga prostownika lub przekształtnika energoelektronicznego, chociaż transformator może być jednym z elementów większego układu przekształtnikowego.

Czy transformator mocy zmienia częstotliwość?

Nie w normalnej pracy transformatora. Indukowane napięcie wtórne ma tę samą częstotliwość co strumień zmienny wytworzony przez zasilanie pierwotne. Przekształcanie częstotliwości wymaga maszyn wirujących lub energoelektroniki zaprojektowanej do tej funkcji.

Czy ten sam transformator może podwyższać lub obniżać napięcie?

Przekładnia napięciowa zależy od uzwojenia zasilanego i przekładni zwojowej, jednak transformator może być użyty w sposób odwrócony tylko wtedy, gdy pozwala na to jego konstrukcja, izolacja, odczepy, uziemienie, zabezpieczenia, chłodzenie oraz instrukcje producenta. Nie należy zakładać możliwości pracy odwróconej wyłącznie na podstawie samej przekładni.

Jaka jest różnica między transformatorem mocy a transformatorem rozdzielczym?

Transformator mocy jest zazwyczaj kojarzony z przesyłem energii na dużą skalę między głównymi poziomami sieci, podczas gdy transformator rozdzielczy wykonuje końcową lub prawie końcową transformację bliżej odbiorów lokalnych. Granica ta zależy od przeznaczenia w instalacji elektrycznej, terminologii projektu i obowiązującej normy; sama moc znamionowa nie jest uniwersalnym kryterium klasyfikacji.

Dlaczego transformatory mocy są znamionowane w MVA lub kVA, a nie w MW?

Nagrzewanie się transformatora oraz obciążenie izolacji zależą głównie od prądu i napięcia. Współczynnik mocy podłączonego odbioru określa, jaka część mocy pozornej staje się mocą czynną w MW lub kW, dlatego transformatory są zazwyczaj znamionowane w VA, kVA lub MVA.

Czy autotransformator jest transformatorem mocy?

Może nim być. Autotransformator używany do przesyłu energii między poziomami napięcia sieci jest transformatorem mocy ze względu na swoje zadanie w systemie. Ponieważ część jego uzwojenia jest elektrycznie wspólna dla obu stron, wiąże się to z innymi wymaganiami dotyczącymi izolacji, uziemienia, przenoszenia zwarć oraz ochrony w porównaniu z transformatorem dwuuzwojeniowym.

Którą wartość znamionową należy sprawdzić w pierwszej kolejności?

Należy zacząć od pełnego zakresu zadań w systemie, a nie od jednej liczby: zakresów napięć pierwotnego i wtórnego, częstotliwości, liczby faz, wymaganej mocy kVA lub MVA, profilu obciążenia, połączenia i grupy połączeń, impedancji, odczepów, chłodzenia, środowiska instalacji oraz warunków zwarciowych. Wartość mocy bez uwzględnienia tych warunków nie stanowi pełnego doboru.
