A skrzynka przyłączeniowa instalacji fotowoltaicznej to obudowa po stronie prądu stałego (DC), która zbiera wiele obwodów ciągów fotowoltaicznych i kieruje je do jednego lub większej liczby obwodów wyjściowych przed falownikiem, regulatorem ładowania lub innym zatwierdzonym urządzeniem DC. Czasami w języku potocznym używa się skrótu skrzynka PV, chociaż to szersze określenie może być również stosowane w odniesieniu do innych obudów fotowoltaicznych. W zależności od projektu, skrzynka przyłączeniowa może zawierać bezpieczniki ciągów, wyłączniki automatyczne DC, ograniczniki przepięć (SPD), rozłącznik izolacyjny DC, szyny zbiorcze, zaciski uziemiające oraz urządzenia do monitorowania ciągów.
Nie każda instalacja fotowoltaiczna wymaga oddzielnej zewnętrznej skrzynki przyłączeniowej. Bezpośrednie połączenie może być odpowiednie, gdy falownik zapewnia już wystarczającą liczbę niezależnych wejść oraz wymagane funkcje ochrony i izolacji. Dedykowana skrzynka staje się bardziej istotna, gdy wiele ciągów musi zostać połączonych równolegle, zabezpieczonych, monitorowanych lub doprowadzonych do wspólnego punktu serwisowego.
Właściwą decyzję podejmuje się zatem na podstawie architektury pola PV i falownika, a nie tylko na podstawie rozmiaru obudowy. Kluczowymi danymi wejściowymi są: liczba i układ ciągów, maksymalne napięcie ciągu skorygowane o temperaturę, prąd ciągu i wyjściowy, funkcje zabezpieczające, prowadzenie kabli, środowisko instalacji oraz wymagania dotyczące monitorowania.

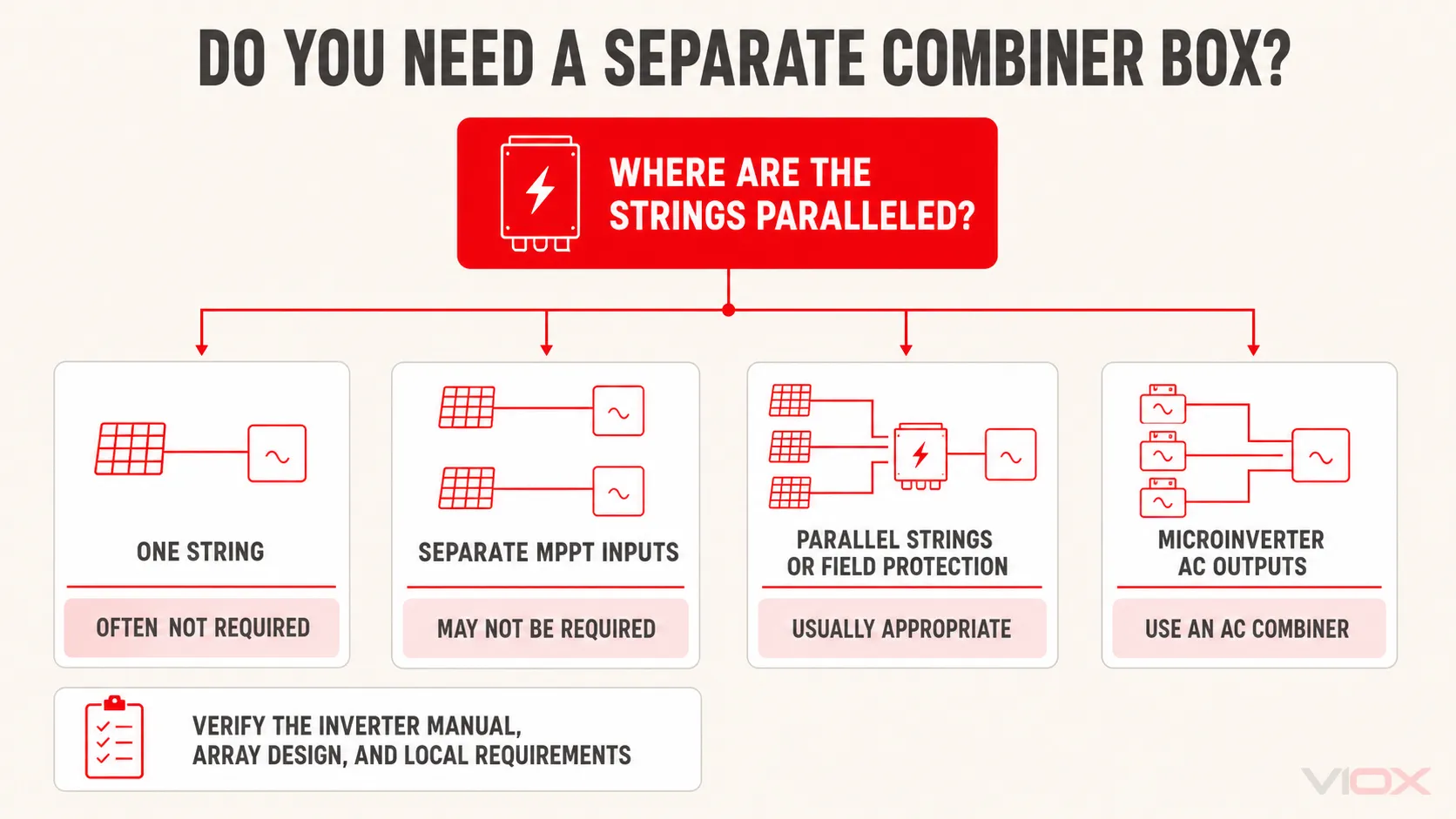

Czy potrzebujesz skrzynki przyłączeniowej do instalacji fotowoltaicznej?
Jako punkt wyjścia należy przyjąć projekt instalacji, a nie całkowitą liczbę modułów fotowoltaicznych.
| Stan systemu | Oddzielna skrzynka połączeniowa? | Co należy zweryfikować |
|---|---|---|
| Jeden ciąg (string) podłączony do jednego odpowiedniego wejścia falownika lub regulatora ładowania | Często niewymagane | Limity napięcia/prądu wejściowego, izolacja DC, ochrona przeciwprzepięciowa, zabezpieczenie przewodów oraz wymagania lokalne |
| Dwa ciągi (stringi) podłączone do oddzielnych wejść falownika lub oddzielnych układów śledzenia punktu mocy maksymalnej (MPPT) | Może nie być wymagane | Czy wejścia są rzeczywiście niezależne, czy połączenie równoległe jest dozwolone oraz jakie zabezpieczenia są już zintegrowane |
| Wiele ciągów musi zostać połączonych równolegle w jedno wejście odbiorcze | Zazwyczaj odpowiednie | Narażenie na prąd zwrotny, zabezpieczenie ciągów, obciążalność szyn zbiorczych/wyjść oraz limity wejść odbiorczych |
| Długie przewody zasilające od ciągów wymagają wspólnego punktu zbiorczego w terenie | Często przydatne | Prowadzenie kabli, spadek napięcia, lokalizacja obudowy, dostęp serwisowy oraz projekt przewodów wyjściowych |
| Projekt wymaga bezpieczników na poziomie ciągów, ograniczników przepięć SPD, lokalnego odłącznika lub monitoringu | Zazwyczaj odpowiednie | Dokładne funkcje, parametry znamionowe, wymagania komunikacyjne oraz powielanie z wyposażeniem falownika |
| Mikroinwertery lub wyjścia modułów AC są łączone | Skrzynka przyłączeniowa DC PV zazwyczaj nie jest właściwym urządzeniem | W przypadku architektury AC należy ocenić skrzynkę przyłączeniową AC lub rozdzielnicę |
Kluczowe pytanie nie brzmi: “Ile paneli zainstalowano?”, lecz: “Gdzie łańcuchy są łączone równolegle, zabezpieczane, izolowane i monitorowane?”. Przed pominięciem lub dodaniem skrzynki należy sprawdzić instrukcję inwertera, kartę katalogową modułu, projekt układu oraz obowiązujące wymagania projektowe.
Porównanie skupione na produktach znajduje się w serii skrzynek przyłączeniowych PV VIOX. Skorzystaj z poniższych ścieżek, jeśli potrzebujesz bardziej szczegółowej odpowiedzi na temat wybranego elementu projektu.
Ścieżka wyboru skrzynki przyłączeniowej PV
| Jeśli potrzebujesz… | Skorzystaj z tego zasobu | Główna decyzja |
|---|---|---|
| Zrozumienie urządzenia i jego roli | Niniejszy przewodnik | Określenie właściwej sekcji i granicy ochrony |
| Śledzenie połączeń stringów, bezpieczników, SPD, rozłączników i falowników | Schemat połączeń skrzynki przyłączeniowej instalacji fotowoltaicznej | Potwierdź funkcjonalną ścieżkę DC |
| Wybierz urządzenia na 600V, 1000V lub 1500V | Przewodnik po znamionowych napięciach skrzynki przyłączeniowej PV | Dopasuj każde urządzenie do maksymalnego napięcia PV |
| Skoordynuj bezpieczniki, wyłączniki automatyczne, rozłączniki i SPD | Przewodnik projektowania zabezpieczeń skrzynki przyłączeniowej PV | Zdefiniuj każdą funkcję zabezpieczeniową |
| Zaplanuj przyszłą rozbudowę stringów | Przewodnik doboru rozmiaru skrzynki przyłączeniowej instalacji fotowoltaicznej | Zarezerwuj odpowiednią architekturę wejść i wyjść |
| Przeprowadź inspekcję zainstalowanego zespołu | Lista kontrolna inspekcji skrzynki przyłączeniowej instalacji fotowoltaicznej | Zweryfikuj oznakowanie, zaciski, urządzenia zabezpieczające oraz stan obudowy |
| Porównaj opublikowane układy produktów | Produkty z serii skrzynek przyłączeniowych VIOX PV | Dopasuj klasę napięciową oraz konfigurację wejść/wyjść |
Czym jest skrzynka połączeniowa instalacji fotowoltaicznej?
Skrzynka połączeniowa instalacji fotowoltaicznej to uporządkowany punkt zbiorczy dla równoległych ciągów modułów PV. Ciąg składa się z wielu modułów fotowoltaicznych połączonych szeregowo. Kilka ciągów można następnie połączyć równolegle, aby ich prąd mógł być kierowany do falownika lub regulatora ładowania za pomocą mniejszej liczby obwodów wyjściowych.

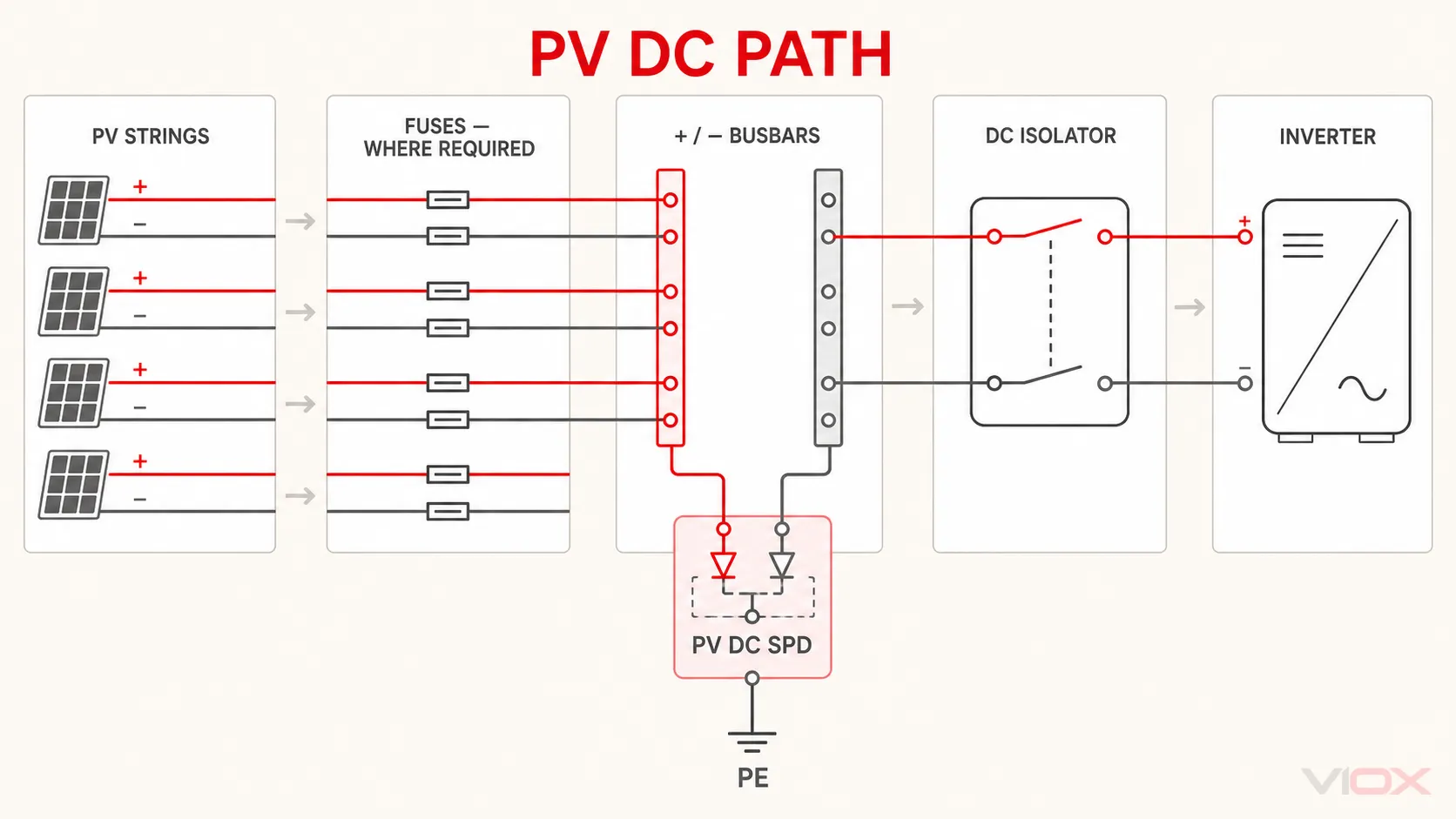

Skrzynka połączeniowa znajduje się pomiędzy zestawem modułów PV a urządzeniami DC znajdującymi się za nią. Nie jest to po prostu większa puszka połączeniowa. W systemie wielociągowym może ona stanowić praktyczną granicę ochrony i konserwacji poprzez zgromadzenie:
- zacisków wejściowych ciągów PV
- zabezpieczeń nadprądowych na poziomie ciągu, tam gdzie są wymagane
- szyny zbiorcze lub bloki rozdzielcze dla biegunów dodatnich i ujemnych
- ogranicznika przepięć SPD DC przeznaczonego do instalacji PV
- połączenia uziemiającego lub przewodu ochronnego
- układu zacisków wyjściowych
- izolator DC lub rozłącznik izolacyjny, jeśli jest wymagany
- opcjonalny sprzęt do monitorowania stringów i komunikacji
- obudowa i system wprowadzania kabli odpowiednie dla środowiska instalacji
W małej instalacji z tylko jednym lub dwoma stringami oddzielna zewnętrzna skrzynka przyłączeniowa może nie być konieczna, jeśli falownik zapewnia już odpowiednie kanały wejściowe i zabezpieczenia. W miarę wzrostu liczby stringów dedykowana skrzynka może sprawić, że zbieranie, zabezpieczanie, testowanie, izolowanie i konserwacja będą bardziej uporządkowane.
Do czego służy skrzynka przyłączeniowa PV?
Głównym celem skrzynki przyłączeniowej PV jest uporządkowanie przejścia z wielu stringów PV na mniejszą liczbę obwodów DC po stronie odbiorczej.
| Funkcja | Funkcje skrzynki | Co nadal wymaga weryfikacji inżynierskiej |
|---|---|---|
| Zbiór ciągów | Sprowadza równoległe wyjścia ciągów do określonego punktu zbiorczego | Układ wejść/wyjść, przekrój przewodu, parametry znamionowe zacisków oraz obciążalność szyn zbiorczych |
| Ochrona łańcucha | Wykorzystuje bezpieczniki PV lub wyłączniki DC tam, gdzie projekt instalacji wymaga zabezpieczenia nadprądowego | Maksymalna znamionowa wartość bezpiecznika szeregowego modułu, narażenie na prąd wsteczny, obciążalność prądowa przewodu oraz obowiązujące przepisy |
| Ochrona przeciwprzepięciowa | Łączy SPD typu PV/DC z przewodami DC oraz ścieżką przewodu ochronnego | Klasa napięciowa, poziom ochrony, prąd wyładowczy, zabezpieczenie dodatkowe, uziemienie oraz prowadzenie przewodów |
| Izolacja konserwacyjna | Zapewnia lokalny punkt odłączenia za pomocą izolatora DC lub odpowiedniego rozłącznika izolacyjnego | Napięcie DC, prąd roboczy, układ biegunów, zdolność łączeniowa pod obciążeniem oraz funkcja izolacyjna |
| Monitorowanie | Mierzy prąd ciągu lub status urządzenia, gdy projekt obejmuje monitorowanie | Metoda pomiaru, dokładność, komunikacja, alarmy, zasilanie oraz dostępność w zależności od modelu |
| Organizacja pola | Koncentruje etykiety, zaciski, urządzenia zabezpieczające oraz punkty kontrolne | Dostęp do obudowy, wpusty kablowe, ciepło, uszczelnienie oraz przestrzeń serwisowa |
Funkcje te są powiązane, ale nie są zamienne. Bezpiecznik nie jest ręcznym izolatorem, izolator nie jest automatycznie urządzeniem zabezpieczającym przed przetężeniem, a SPD nie przerywa długotrwałego prądu zwarciowego. Pełna granica ochrony musi zostać zweryfikowana jako system.

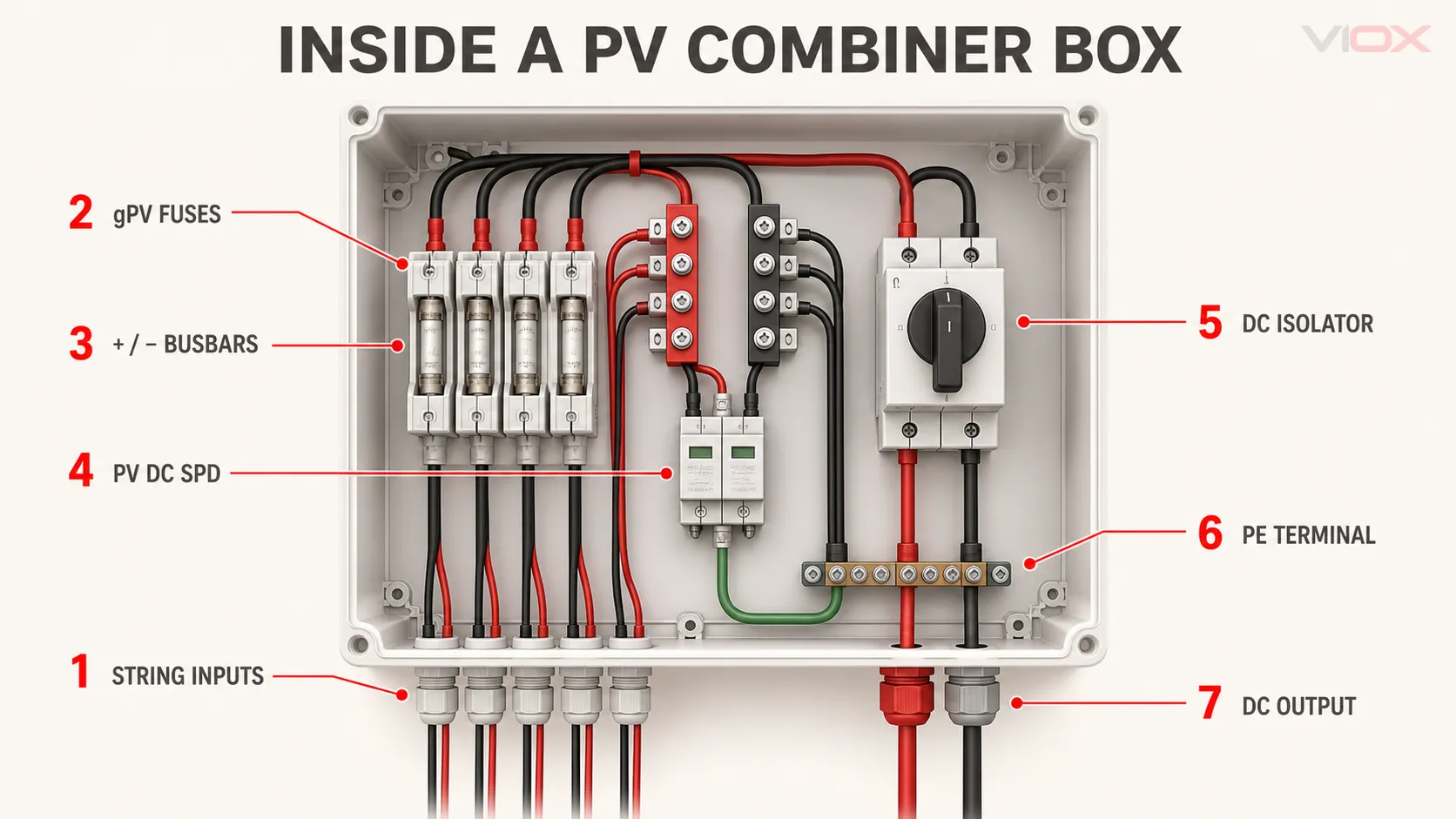

Główne komponenty wewnątrz skrzynki przyłączeniowej PV
Zestaw komponentów zależy od architektury falownika, projektu układu, rynku docelowego oraz specyfikacji projektu. Typowy zespół może zawierać:
| Komponent | Podstawowa rola | Punkt wyboru lub weryfikacji |
|---|---|---|
| Zaciski lub złącza wejściowe stringów | Przyjmują przewody dodatnie i ujemne z każdego stringu PV | Dopasować przekrój przewodu, system izolacji, metodę zakończenia, polaryzację oraz instrukcje dotyczące momentu dokręcania |
| Podstawy bezpiecznikowe PV i wkładki bezpiecznikowe gPV | Ograniczyć narażenie na prąd zwarciowy lub prąd wsteczny na poziomie stringu, tam gdzie jest to wymagane | Potwierdzić napięcie PV/DC, prąd, klasę bezpiecznika, limit modułu, parametry znamionowe podstawy oraz warunki temperaturowe |
| Wyłączniki automatyczne DC | Zapewnić zabezpieczenie z możliwością resetowania lub przełączanie tam, gdzie wymaga tego projekt | Zweryfikować napięcie DC, prąd, zdolność wyłączania, polaryzację, układ biegunów oraz przydatność do zastosowania |
| Szyny zbiorcze dodatnie i ujemne | Połącz zabezpieczone obwody ciągów | Sprawdź prąd ciągły, wzrost temperatury, odstępy, izolację oraz metodę połączenia |
| Ogranicznik przepięć DC dla instalacji fotowoltaicznych | Ogranicz przepięcia przejściowe po stronie DC instalacji fotowoltaicznej | Dopasuj Uc lub Ucpv, Up, wartości znamionowe prądu wyładowczego, tryb połączenia, zabezpieczenie dodatkowe oraz uziemienie |
| Rozłącznik izolacyjny DC lub rozłącznik bezpiecznikowy | Zapewnij możliwość celowego ręcznego rozłączenia | Zweryfikuj parametry łączeniowe i izolacyjne DC, układ rękojeści, blokadę oraz warunki instalacji |
| Zacisk przewodu ochronnego lub szyna uziemiająca | Podłącz obudowę oraz ścieżkę uziemienia SPD do systemu uziemiającego | Potwierdź przekrój przewodu, metodę połączeń wyrównawczych, odporność na korozję oraz układ uziemienia w projekcie |
| Zaciski wyjściowe | Poprowadź obwód zbiorczy w kierunku falownika lub regulatora ładowania | Dopasuj prąd wyjściowy, przekrój kabla, metodę zakończenia oraz urządzenia odbiorcze |
| Moduł monitorowania stringów | Wykrywaj asymetrię prądów, stringi o niskim natężeniu prądu, zadziałanie bezpieczników lub status urządzenia, jeśli jest to wymagane | Potwierdź liczbę kanałów, zakres pomiarowy, protokół komunikacyjny, alarmy oraz wsparcie dla konkretnego modelu |
| Obudowa, dławiki i wtyki | Zabezpiecz zespół i uszczelnij wprowadzenia kablowe | Zweryfikuj kompletność zainstalowanych zabezpieczeń środowiskowych, odporność na promieniowanie UV, korozję, kondensację oraz dostęp serwisowy |
Nie zakładaj, że nazwa produktu potwierdza obecność każdego komponentu. Przed dokonaniem specyfikacji zażądaj schematu połączeń, wykazu materiałów, kart katalogowych komponentów, parametrów znamionowych, etykiet oraz dokumentacji testowej dla konkretnej konfiguracji.
Jak wybrać skrzynkę połączeniową (combiner box) dla instalacji fotowoltaicznej
1. Liczba ciągów (stringów) oraz układ wejść/wyjść
Skrzynki połączeniowe opisuje się poprzez ich układ wejść i wyjść, na przykład 2-wejścia/1-wyjście, 4-wejścia/1-wyjście, 6-wejść/1-wyjście lub 8-wejść/1-wyjście. Niektóre zespoły utrzymują wiele wyjść oddzielnie, na przykład 2-wejścia/2-wyjścia lub 3-wejścia/3-wyjścia, zamiast łączyć wszystkie ciągi w jedno wyjście.
Prawidłowy układ zależy od:
- liczby ciągów PV w sekcji generatora
- architektury wejść śledzenia punktu mocy maksymalnej (MPPT) falownika
- prowadzenie przewodów i odległość od falownika
- czy wyjścia muszą pozostać odseparowane ze względu na ochronę lub konserwację
- planowana rozbudowa i wolne pozycje wejściowe
Nieużywane wejście musi być nadal uszczelnione i zabezpieczone zgodnie z wymaganiami dotyczącymi obudowy oraz instalacji. Nie należy wybierać większej skrzynki tylko dlatego, że liczba wygląda znajomo; należy potwierdzić, do czego służą dodatkowe zaciski i ścieżki wyjściowe.
2. Maksymalne napięcie ciągu skorygowane temperaturowo
Napięcie obwodu otwartego PV (Voc) rośnie wraz ze spadkiem temperatury. Dlatego sprawdzenie napięcia musi uwzględniać maksymalne spodziewane napięcie obwodu otwartego ciągu przy najniższej projektowej temperaturze, a nie tylko wartość znamionową z etykiety systemu.
Uproszczona zależność projektowa to:
Maksymalne Voc ciągu = Voc modułu w Standardowych Warunkach Testowych (STC) × liczba modułów połączonych szeregowo × współczynnik korekcji temperaturowejWybrana klasa napięciowa musi być odpowiednia dla skorygowanej wartości. Kontrola dotyczy całej ścieżki, w tym podstaw bezpiecznikowych, wyłączników automatycznych, SPD, rozłączników, zacisków, szyn zbiorczych, przewodów oraz wejścia falownika. Aby uzyskać bardziej szczegółowe porównanie 600V/1000V/1500V, należy skorzystać z Przewodnik po znamionowych napięciach skrzynki przyłączeniowej PV.
3. Prąd ciągu i łączny prąd wyjściowy
Każde położenie wejściowe musi być dostosowane do odpowiedniego prądu ciągu. Łączny obwód wyjściowy musi obsługiwać sumę wszystkich równoległych ciągów współdzielących to wyjście, wraz z uwzględnieniem wymaganych warunków projektowych i marginesów.
Należy sprawdzić co najmniej:
- prąd zwarciowy modułu (Isc)
- prąd roboczy i warunki temperaturowe
- obciążalność prądowa przewodów ciągu
- wartość znamionowa bezpiecznika lub wyłącznika
- obciążalność szyn zbiorczych i zacisków
- obciążalność rozłącznika wyjściowego lub wyłącznika automatycznego
- przewód odpływowy i limity wejściowe falownika
Skrzynka może mieć prawidłowo dobrane bezpieczniki łańcuchowe, a mimo to posiadać zbyt małą szynę zbiorczą wyjściową lub układ zacisków. Zabezpieczenie wejściowe i wydajność wyjściowa muszą być sprawdzane oddzielnie.
4. Architektura zabezpieczeń
Skrzynka przyłączeniowa może wykorzystywać bezpieczniki, wyłączniki DC, SPD, rozłącznik izolacyjny DC lub ich kombinację. Prawidłowy układ zależy od narażenia na prąd wsteczny, układu uziemienia, konstrukcji falownika, lokalnych przepisów, standardu projektu oraz zabezpieczeń już wbudowanych w urządzenia nadrzędne lub podrzędne.
W celu szczegółowej koordynacji bezpieczników, wyłączników, rozłączników i SPD należy użyć Przewodnik projektowania zabezpieczeń skrzynki przyłączeniowej PV. Ogólna zasada jest prosta: należy dobrać każde urządzenie pod kątem funkcji, którą ma pełnić, oraz rzeczywistych warunków pracy instalacji PV DC.
5. Obudowa i środowisko instalacji
Obudowa stanowi część projektu instalacji elektrycznej. Instalacje dachowe, naziemne, nadmorskie, pustynne, rolnicze i przemysłowe stawiają różne wymagania w zakresie odporności na promieniowanie UV, wilgoć, sól, pył, korozję, ciepło, wprowadzanie kabli, kondensację oraz dostęp serwisowy.
Przed zatwierdzeniem montażu należy zweryfikować:
- materiał obudowy oraz stopień ochrony środowiskowej
- dławiki kablowe oraz uszczelnienie niewykorzystanych otworów
- bezpośrednie nasłonecznienie oraz warunki nagrzewania wewnętrznego
- korozję oraz narażenie na działanie soli
- pozycję montażową oraz dostęp serwisowy
- czytelne oznaczenia oraz bezpieczny dostęp do bezpieczników, rozłączników, SPD i zacisków
Stopień ochrony obudowy należy traktować jako wymóg dla zainstalowanego zespołu. Stopień ten może zostać obniżony przez niewłaściwy dławik, nieuszczelniony otwór, nieprawidłowy montaż lub uszkodzone uszczelki.
6. Kiedy stosować skrzynkę połączeniową PV z monitorowaniem stringów
Monitorowanie stringów może być przydatne, gdy projekt wymaga szybszej lokalizacji usterek, porównania wydajności, zdalnych alarmów lub przejrzystej rejestracji zachowania na poziomie stringów. W zależności od projektu może ono mierzyć prąd, napięcie, temperaturę, stan bezpieczników lub stan urządzenia.
Monitorowanie należy określić tylko wtedy, gdy projekt ma określony cel operacyjny. Należy potwierdzić:
- liczbę monitorowanych stringów
- mierzone wielkości i oczekiwane zakresy
- lokalny wyświetlacz lub zdalną komunikację
- wymagania dotyczące alarmów i rejestracji danych
- wymagania dotyczące zasilania pomocniczego
- kompatybilność z falownikiem lub systemem monitorowania instalacji
- czy monitorowanie jest dostępne w konkretnym modelu skrzynki przyłączeniowej
Monitorowanie stringów nie jest funkcją uniwersalną dla wszystkich układów skrzynek przyłączeniowych. Należy traktować je jako opcję zależną od modelu, którą trzeba potwierdzić w karcie katalogowej.
Skrzynka przyłączeniowa PV 600V, 1000V czy 1500V?
Klasa napięcia wpływa na dobór komponentów, koordynację izolacji, obciążalność łączeniową, konstrukcję kabli oraz skutki łuku elektrycznego DC. Należy ją dobrać na podstawie maksymalnego obliczonego napięcia PV oraz architektury urządzeń w projekcie.
| Klasa napięciowa | Typowy kontekst projektu | Główny punkt wyboru |
|---|---|---|
| 600 V prądu stałego | Starsze, mniejsze lub niskonapięciowe architektury PV | Upewnij się, że urządzenie jest odpowiednie dla rzeczywistego układu oraz napięcia wejściowego falownika |
| 1000V DC | Wiele komercyjnych, przemysłowych i średniej wielkości systemów PV | Sprawdź napięcie Voc skorygowane o temperaturę i zweryfikuj parametry znamionowe każdego komponentu wewnętrznego |
| 1500 V DC | Systemy użyteczności publicznej oraz duże systemy montowane na gruncie | Potwierdź kompletny projekt zabezpieczeń, przełączania, izolacji i obsługi wysokiego napięcia DC |
Są to klasy systemów, a nie automatyczne rekomendacje produktów. “System 1000V” nadal wymaga obliczenia napięcia dla niskiej temperatury, a projekt 1500V wymaga czegoś więcej niż tylko etykiety 1500V na obudowie. Bezpieczniki, podstawy bezpiecznikowe, SPD, izolator, zaciski, szyny zbiorcze, okablowanie oraz urządzenia odbiorcze muszą być odpowiednie dla rzeczywistych warunków projektowych.
Skrzynka przyłączeniowa PV (Combiner Box) a puszka połączeniowa a skrzynka przyłączeniowa AC
Terminy te opisują różne funkcje elektryczne:
| Urządzenie | Miejsce zastosowania | Główna rola | Granica ochrony |
|---|---|---|---|
| fotowoltaiczna skrzynka przyłączeniowa DC | Pomiędzy ciągami PV a falownikiem lub regulatorem ładowania | Zbiera równoległe ciągi PV i może koordynować ochronę DC, ochronę przeciwprzepięciową, izolację oraz monitorowanie | Napięcie DC instalacji PV, prąd wsteczny ciągu, przepięcia przejściowe, polaryzacja oraz zachowanie łuku DC |
| Skrzynka przyłączeniowa | W punkcie połączenia lub przejścia w obwodzie | Zapewnia chronioną obudowę do łączenia, prowadzenia lub zakończenia przewodów | Wymagania dotyczące obudowy, przewodów i połączeń; nie jest to automatycznie zespół ochrony ciągów |
| Skrzynka łączeniowa prądu przemiennego (AC) | Za falownikami lub mikrofalownikami, a przed rozdzielnicą AC | Łączy wyjścia AC | Prąd zwarciowy AC, układ faz/przewodu neutralnego, uziemienie oraz wymagania dotyczące przyłączenia do sieci |
Nie można zakładać, że urządzenie przystosowane do AC będzie odpowiednie dla obwodu DC instalacji fotowoltaicznej. Informacje na temat fizycznej i funkcjonalnej granicy między skrzynką łączeniową a puszką połączeniową znajdują się w Różnica między skrzynką łączeniową a skrzynką przyłączeniową. Informacje na temat rozróżnienia DC/AC znajdują się w Skrzynka łączeniowa AC a skrzynka łączeniowa DC.
Aktualna gama produktów skrzynek łączeniowych VIOX Solar PV
Aktualna strona produktu VIOX zawiera opublikowane klasy 600V DC i 1000V DC oraz układy wejść/wyjść obejmujące od 1 do 8 pozycji stringów. Poniższa tabela odzwierciedla układy przedstawione w aktualnym podsumowaniu produktu; brakujące informacje o napięciu należy potwierdzić w karcie katalogowej modelu przed dokonaniem specyfikacji.
| Seria lub model VIOX | Opublikowane napięcie instalacji | Opublikowany układ stringów |
|---|---|---|
| VOPV600-1/1 | 600 V prądu stałego | 1 wejście / 1 wyjście |
| VOPV600-2/2 | 600 V prądu stałego | 2 wejścia / 2 wyjścia |
| VOPV1000-1/1 | 1000V DC | 1 wejście / 1 wyjście |
| VOPV1000-2/2 | 1000V DC | 2 wejścia / 2 wyjścia |
| VOPV1000-3/1 | 1000V DC | 3 wejścia / 1 wyjście |
| VOPV1000-3/3 | 1000V DC | 3 wejścia / 3 wyjścia |
| VCB F4/1 | Potwierdź na podstawie karty katalogowej | 4 wejścia / 1 wyjście |
| VCB F6/1 | Potwierdź na podstawie karty katalogowej | 6 wejść / 1 wyjście |
| VCB F8/1 | Potwierdź na podstawie karty katalogowej | 8 wejść / 1 wyjście |
Układ produktu stanowi jedynie punkt wyjścia. Ostateczny wybór musi być nadal zgodny z maksymalnym napięciem, prądem, schematem zabezpieczeń, wpustami kablowymi, wymogami monitorowania, środowiskiem instalacji, rynkiem docelowym oraz wymogami dokumentacyjnymi dla danego układu. Porównaj opublikowane modele na Strona skrzynek przyłączeniowych fotowoltaiki VIOX Solar i poproś o wsparcie w zakresie modelu, gdy projekt wymaga niestandardowego układu.
Normy i dokumentacja do weryfikacji
Normy określają kontekst projektowy lub certyfikacyjny; nie zastępują one weryfikacji urządzeń specyficznych dla danego projektu.
| Obszar projektowy | Ścieżka odniesienia lub weryfikacji | Co należy potwierdzić |
|---|---|---|
| Projektowanie układu fotowoltaicznego | IEC 62548-1:2023, skonsolidowana z AMD1:2025 | Okablowanie strony DC, zabezpieczenia elektryczne, łączenie, uziemienie oraz inne wymagania projektowe dla instalacji fotowoltaicznych w zakresie projektu |
| Ochrona przeciwprzepięciowa DC instalacji PV | IEC 61643-31:2018 | Czy wybrany SPD dla instalacji PV oraz jego parametry znamionowe są odpowiednie dla instalacji fotowoltaicznej DC |
| Ścieżka certyfikacji dla Ameryki Północnej | Certyfikacja UL Solutions w zakresie systemów fotowoltaicznych (Balance of System) | Obowiązujące zestawienie, ocena lub dowód certyfikacji dla dokładnej konfiguracji skrzynki przyłączeniowej |
| Pakiet dokumentacji projektowej | Dokumentacja producenta i projektu | Schemat połączeń, zestawienie materiałów, parametry znamionowe komponentów, etykiety, instrukcje instalacji, protokoły badań oraz kontrola wersji |
Nie należy stwierdzać, że konkretna skrzynka przyłączeniowa VIOX posiada certyfikat UL, certyfikat IEC lub określony stopień ochrony (IP), chyba że potwierdza to dokumentacja danego modelu. Certyfikacja jest zależna od modelu i rynku.
Zapytanie ofertowe (RFQ) i lista kontrolna specyfikacji skrzynki przyłączeniowej PV
Przed wysłaniem zapytania ofertowego lub prośby o propozycję konfiguracji należy przygotować następujące informacje:
- maksymalne napięcie obwodu otwartego ciągu przy najniższej projektowej temperaturze
- znamionowa i maksymalna klasa napięcia instalacji
- prąd zwarciowy i prąd roboczy ciągu
- liczba ciągów wejściowych
- wymagany układ wejść/wyjść, np. 4-wejścia/1-wyjście lub 3-wejścia/3-wyjścia
- model falownika lub regulatora ładowania oraz architektura wejścia DC
- wymagania dotyczące bezpieczników sznurkowych lub wyłączników DC
- wymagania dotyczące izolatora wyjściowego lub rozłącznika izolacyjnego
- klasa napięciowa SPD, tryb połączenia, zabezpieczenie dodatkowe oraz potrzeby w zakresie monitorowania
- materiał obudowy, środowisko instalacji, układ wpustów kablowych oraz sposób montażu
- rynek docelowy oraz wymagana certyfikacja lub ścieżka dokumentacji
- ilość, wymagania dotyczące dostawy, etykietowanie oraz wszelkie potrzeby związane z producentem oryginalnego wyposażenia/projektu (OEM/ODM)
Te informacje są bardziej przydatne niż pytanie o ogólną “skrzynkę przyłączeniową instalacji fotowoltaicznej”. Pozwalają one dostawcy dopasować architekturę układu do kompletnego zespołu, zamiast wybierać skrzynkę wyłącznie na podstawie liczby ciągów.
Szybkie odpowiedzi przed dokonaniem wyboru
Czy każda instalacja fotowoltaiczna wymaga skrzynki połączeniowej (combiner box)?
Nie. Mała instalacja może być podłączona bezpośrednio do falownika, jeśli falownik zapewnia wystarczającą liczbę odpowiednich wejść i zabezpieczeń. Dedykowana skrzynka staje się bardziej użyteczna wraz ze wzrostem liczby równoległych ciągów, tras kablowych, funkcji zabezpieczających oraz wymagań konserwacyjnych.
Czy w skrzynce połączeniowej PV można użyć wyłącznika AC lub bezpiecznika AC?
Nie, chyba że urządzenie jest wyraźnie przystosowane do rzeczywistego napięcia DC, prądu i zdolności wyłączania. Charakterystyka przełączania AC i DC w instalacjach PV jest różna.
Czy skrzynka połączeniowa zawsze zawiera monitoring ciągów?
Nie. Monitoring jest funkcją opcjonalną lub zależną od modelu. Należy sprawdzić liczbę kanałów, zmienne pomiarowe, metodę komunikacji oraz dokładną dokumentację produktu.
Czy skrzynka połączeniowa (combiner box) to to samo co puszka połączeniowa (junction box)?
Nie. Puszka połączeniowa stanowi obudowę dla połączeń lub przejść. Skrzynka przyłączeniowa PV to określony zespół zbiorczy DC, który może również koordynować zabezpieczenie stringów, ochronę przeciwprzepięciową, izolację oraz monitorowanie.
Poproś o konfigurację skrzynki przyłączeniowej PV
Jeśli znasz maksymalne napięcie DC, prąd stringu, liczbę stringów, układ wejść/wyjść, wymagania dotyczące ochrony, środowisko pracy obudowy, rynek docelowy oraz ilość, skorzystaj z strony produktu skrzynki przyłączeniowej PV VIOX aby porównać opublikowane układy lub poprosić o wsparcie w konfiguracji.
Prawidłowy wybór to kompletny zespół zabezpieczeń DC — a nie tylko skrzynka z odpowiednią liczbą dławików kablowych.
