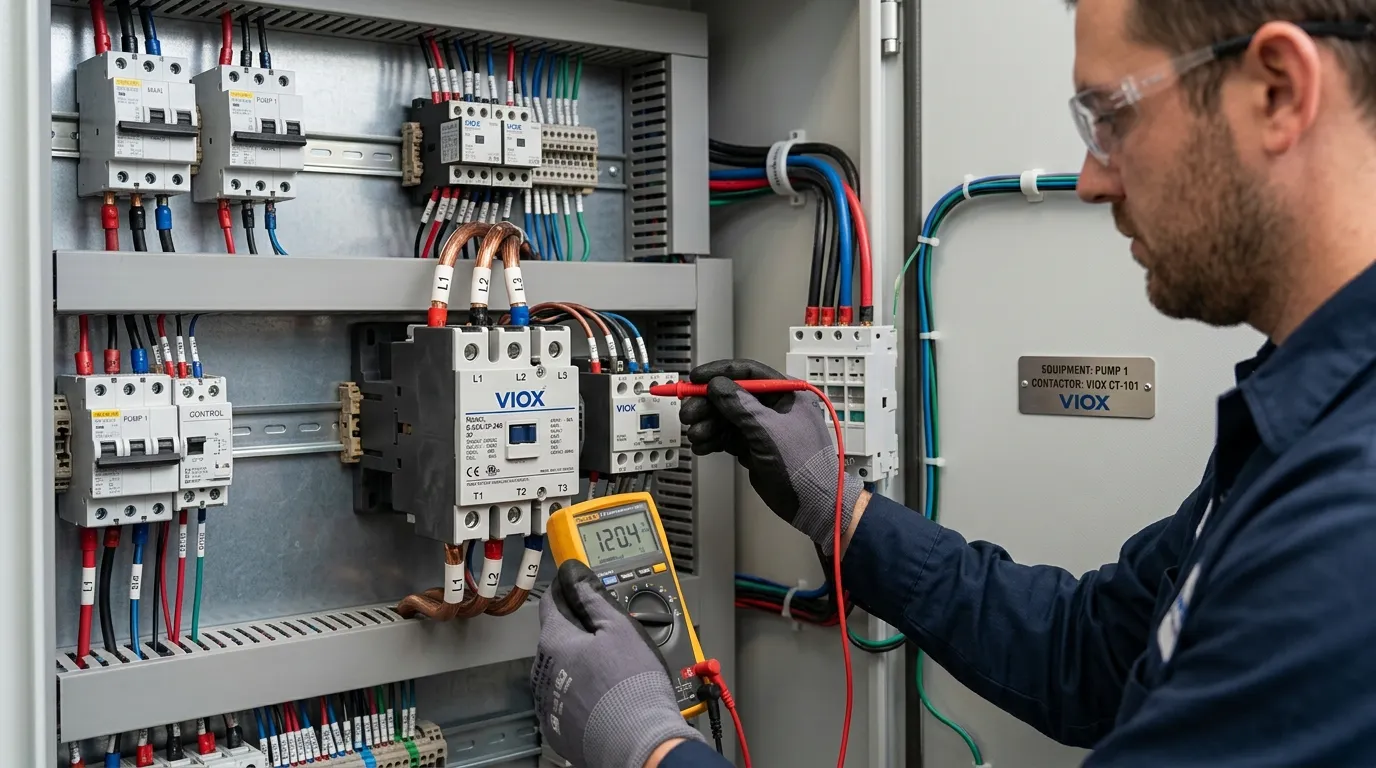

ໃນການທົດສອບ Contactor ດ້ວຍ Multimeter ໃຫ້ຕັດກະແສໄຟຟ້າອອກກ່ອນ, ວັດແທກຄ່າ Coil ທີ່ຈຸດ A1–A2, ແລະ ກວດສອບໜ້າສຳຜັດຫຼັກ (Main contacts) ແລະ ໜ້າສຳຜັດຊ່ວຍ (Auxiliary contacts). ຖ້າໄດ້ຮັບອະນຸຍາດໃຫ້ທົດສອບໃນຂະນະມີໄຟ, ໃຫ້ວັດແທກແຮງດັນຄວບຄຸມ ລະຫວ່າງ A1 ແລະ A2 ໃນຂະນະທີ່ມີຄຳສັ່ງເຮັດວຽກ. ຜົນການທົດສອບລວມຈະຊ່ວຍແຍກບັນຫາຂອງ Coil, ໜ້າສຳຜັດ, ກົນໄກ ແລະ ວົງຈອນຄວບຄຸມອອກຈາກກັນ.

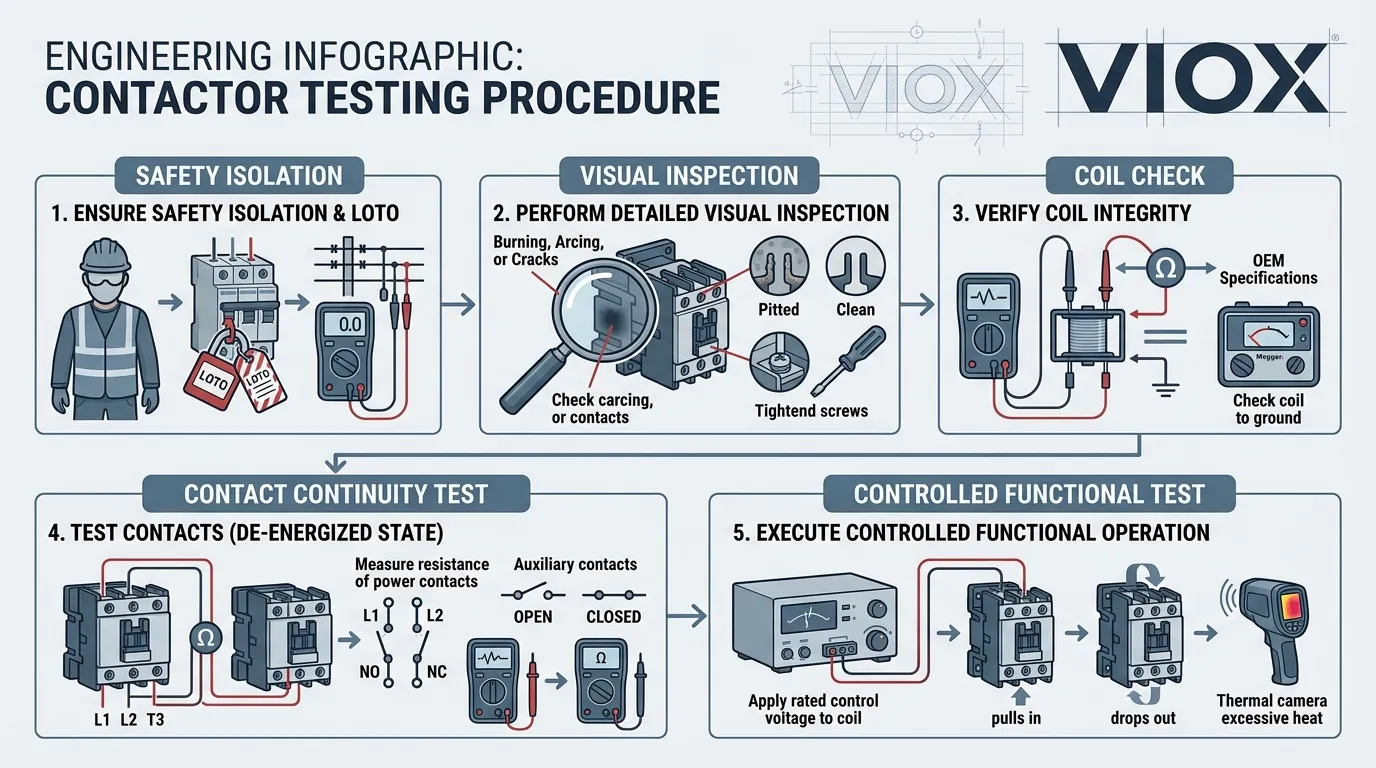

ຂັ້ນຕອນທີ່ເຊື່ອຖືໄດ້ມີດັ່ງນີ້:
ລະບຸບັນຫາ → ຕັດກະແສໄຟຟ້າ → ກວດສອບທາງກາຍະພາບ → ທົດສອບ Coil → ກວດສອບແຮງດັນຄວບຄຸມ → ທົດສອບໜ້າສຳຜັດຫຼັກ → ທົດສອບໜ້າສຳຜັດຊ່ວຍ → ວິເຄາະບັນຫາ
ຄວາມປອດໄພ: ການວັດແທກຄ່າຄວາມຕ້ານທານ (Resistance) ແລະ ຄວາມຕໍ່ເນື່ອງ (Continuity) ຕ້ອງເຮັດໃນຂະນະທີ່ບໍ່ມີກະແສໄຟຟ້າໃນວົງຈອນເທົ່ານັ້ນ. ການທົດສອບໃນຂະນະທີ່ມີໄຟຢູ່ພາຍໃນຕູ້ຄວບຄຸມຈະເຮັດໃຫ້ບຸກຄະລາກອນສ່ຽງຕໍ່ການຖືກໄຟຟ້າຊັອດ ແລະ ເກີດການອາກ (Arc-flash), ດັ່ງນັ້ນຄວນປະຕິບັດໂດຍຊ່າງໄຟຟ້າທີ່ມີຄວາມຊຳນານຕາມຂັ້ນຕອນທີ່ໄດ້ຮັບການອະນຸມັດຈາກໜ້າວຽກເທົ່ານັ້ນ ໂດຍຕ້ອງໃຊ້ເຄື່ອງມືວັດແທກທີ່ໄດ້ມາດຕະຖານ ແລະ ອຸປະກອນປ້ອງກັນສ່ວນບຸກຄົນ (PPE) ທີ່ເໝາະສົມ.
Key Takeaways
- ການອ່ານຄ່າຄວາມຕ້ານທານຂອງຄອຍພຽງຢ່າງດຽວ ບໍ່ສາມາດຢືນຢັນໄດ້ວ່າຄອນແທັກເຕີທັງໝົດຍັງຢູ່ໃນສະພາບດີ.
- ການອ່ານຄ່າວົງຈອນເປີດ (Open-circuit) ລະຫວ່າງ A1–A2 ໂດຍປົກກະຕິແລ້ວສະແດງເຖິງຄອຍຂາດ ແຕ່ບໍ່ມີຄ່າຄວາມຕ້ານທານທີ່ “ຖືກຕ້ອງ” ແບບສາກົນສຳລັບຄອນແທັກເຕີທຸກລຸ້ນ.
- ໃຫ້ກວດສອບແຮງດັນຄວບຄຸມລະຫວ່າງ A1 ແລະ A2 ບໍ່ແມ່ນການວັດຈາກ A1 ໄປຫາຈຸດດິນ (Ground) ໃດໜຶ່ງ.
- ຄອນແທັກເຕີສາມາດດຶງຕົວເຮັດວຽກໄດ້ປົກກະຕິ ແຕ່ອາດຍັງມີໜ້າສຳຜັດຫຼັກເສຍຫາຍ, ໜ້າສຳຜັດຊ່ວຍມີບັນຫາ ຫຼື ຈຸດຕໍ່ສາຍໄຟບໍ່ດີ.
- ໃຫ້ແຍກບັນຫາຂອງຄອນແທັກເຕີອອກຈາກບັນຫາໂອເວີໂຫຼດ (Overload), ອິນເຕີລັອກ (Interlock), ເອົາພຸດຂອງ PLC, ໝໍ້ແປງຄວບຄຸມ ຫຼື ບັນຫາສາຍໄຟ ກ່ອນທີ່ຈະຕັດສິນໃຈປ່ຽນອຸປະກອນ.

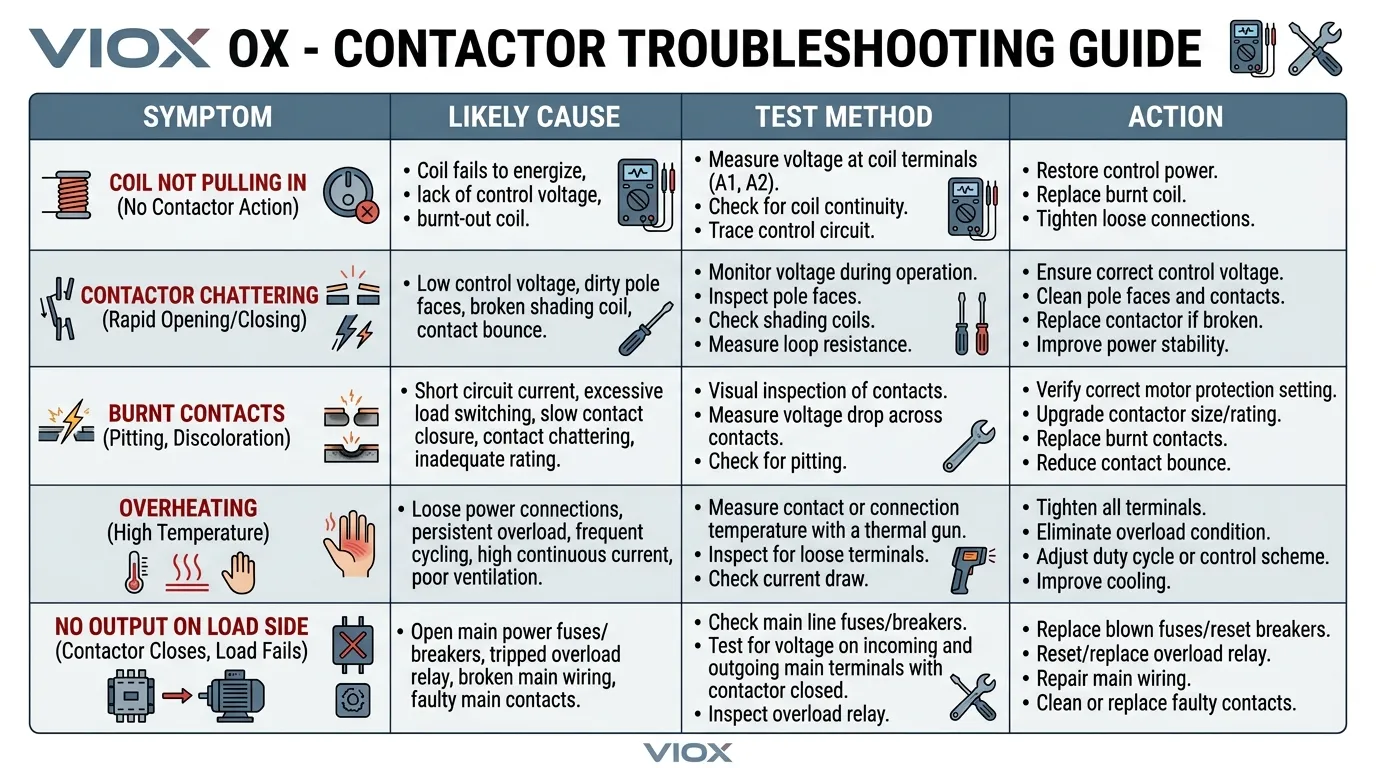

ຕາຕະລາງການວິເຄາະບັນຫາຄອນແທັກເຕີແບບວ່ອງໄວ
| ອາການ | ໂໝດການວັດຂອງມິເຕີ | ຈຸດທີ່ໃຊ້ໃນການທົດສອບ | ຮູບແບບຜົນລັດ | ທິດທາງທີ່ເປັນໄປໄດ້ |
|---|---|---|---|---|
| ຄອນແທັກເຕີບໍ່ດຶງຕົວ (ບໍ່ເຮັດວຽກ) | ຄວາມຕ້ານທານ, ປິດໄຟ | A1–A2 | OL/ວົງຈອນເປີດ | ຄອຍຂາດ ຫຼື ສາຍຄອຍຫຼຸດ |
| ຄອນແທັກເຕີບໍ່ດຶງຕົວ (ບໍ່ເຮັດວຽກ) | ແຮງດັນໄຟຟ້າ AC ຫຼື DC, ຢູ່ໃນສະຖານະສັ່ງງານໃຫ້ເຮັດວຽກ | ຂ້າມ A1–A2 | ບໍ່ມີແຮງດັນໄຟຟ້າ ຫຼື ແຮງດັນໄຟຟ້າບໍ່ຖືກຕ້ອງ | ເກີດຄວາມຜິດພາດໃນວົງຈອນຄວບຄຸມຕົ້ນທາງ |
| ຄອນແທັກເຕີມີສຽງດັງຮື ຫຼື ສຽງສັ່ນ | ມີແຮງດັນໄຟຟ້າ, ໄດ້ຮັບຄຳສັ່ງໃຫ້ເຮັດວຽກ | ຂ້າມ A1–A2 | ແຮງດັນໄຟຟ້າຕ່ຳ ຫຼື ບໍ່ສະຖຽນ | ບັນຫາດ້ານການສະໜອງໄຟ, ການເດີນສາຍໄຟ, ລະບົບອິນເຕີລັອກ ຫຼື ພິກັດຂອງຄອຍ |
| ຄອນແທັກເຕີດຶງຕົວເຂົ້າ; ແຕ່ໂຫຼດຍັງບໍ່ເຮັດວຽກ | ຄວາມຕໍ່ເນື່ອງ/ຄວາມຕ້ານທານ, ຕັດໄຟ | L1–T1, L2–T2, L3–T3 | ໜ້າສຳຜັດບໍ່ປ່ຽນສະຖານະ | ໜ້າສຳຜັດຫຼັກສຶກຫ້ຽນ, ເສຍຫາຍ ຫຼື ມີສິ່ງກີດຂວາງທາງກົນຈັກ |
| ສັນຍານຕອບຮັບການຄວບຄຸມຜິດພາດ | ຄວາມຕໍ່ເນື່ອງ, ຕັດໄຟ | ຄູ່ໜ້າສຳຜັດຊ່ວຍທີ່ລະບຸ NO/NC | ສະຖານະບໍ່ປ່ຽນແປງຢ່າງຖືກຕ້ອງ | ຄວາມຜິດປົກກະຕິຂອງອຸປະກອນເສີມ ຫຼື ກົນໄກການເຮັດວຽກ |
| ຈຸດຕໍ່ສາຍໄຟມີຄວາມຮ້ອນສູງ | ການກວດສອບດ້ວຍສາຍຕາ; ການທົດສອບແຮງດັນຕົກ (Voltage-drop) ຈະເຮັດໄດ້ກໍຕໍ່ເມື່ອໄດ້ຮັບອະນຸຍາດເທົ່ານັ້ນ | ຈຸດຕໍ່ສາຍໄຟ/ເສັ້ນທາງການເຊື່ອມຕໍ່ທີ່ກ່ຽວຂ້ອງ | ຄວາມເສຍຫາຍຈາກຄວາມຮ້ອນ, ການຫຼວມ, ຫຼື ຄ່າແຮງດັນຕົກທີ່ຜິດປົກກະຕິ | ການເຂົ້າຫົວສາຍໄຟບໍ່ດີ ຫຼື ການເຊື່ອມຕໍ່ທີ່ມີຄວາມຕ້ານທານສູງ |
ໃຊ້ຕາຕະລາງຮ່ວມກັບແຜນວາດອຸປະກອນ ແລະ ຄ່າຈຳກັດຈາກຜູ້ຜະລິດ; ເຄື່ອງໝາຍ ແລະ ສະພາວະປົກກະຕິອາດມີຄວາມແຕກຕ່າງກັນ.
ສິ່ງທີ່ທ່ານຕ້ອງມີກ່ອນການທົດສອບ
ໃຊ້ເຄື່ອງວັດໄຟຟ້າ (Multimeter) ທີ່ມີລະດັບ CAT ທີ່ຖືກຕ້ອງ, ຫົວວັດທີ່ມີສະພາບດີ, ແຜນວາດວົງຈອນ ແລະ ຂໍ້ມູນຈຳເພາະຂອງຄອນແທັກເຕີ (Contactor datasheet). ບັນທຶກແຮງດັນຂອງຄອຍ (Coil voltage), ປະເພດໄຟ AC/DC, ຂົ້ວໄຟຟ້າ, ຈຸດຕໍ່ສາຍ, ອຸປະກອນເອເລັກໂຕຣນິກພາຍໃນ ແລະ ອຸປະກອນປ້ອງກັນແຮງດັນເກີນ (Suppressor) ພາຍນອກ (ຖ້າມີ). ຖ້າຈຳເປັນ ໃຫ້ກວດສອບຄືນ. ຄອນແທັກເຕີແມ່ນຫຍັງ.
ຢ່າຄາດເດົາວ່າຄອນແທັກເຕີ 3 ເສົາ (Three-pole contactor) ທຸກລຸ້ນຈະໃຊ້ປ້າຍກຳກັບແບບດຽວກັນ. ຫຼາຍລຸ້ນໃຊ້ L1/L2/L3 ຢູ່ດ້ານແຫຼ່ງຈ່າຍໄຟ (Line side) ແລະ T1/T2/T3 ຢູ່ດ້ານໂຫຼດ (Load side), ໃນຂະນະທີ່ຂົ້ວຂອງຄອຍມັກຈະເປັນ A1 ແລະ A2. ໃຫ້ຢືນຢັນເຄື່ອງໝາຍທີ່ປາກົດຢູ່ເທິງອຸປະກອນຕົວຈິງ.
ຂັ້ນຕອນທີ 1: ບັນທຶກອາການທີ່ພົບເຫັນ ແລະ ຂໍ້ມູນຈາກແຜ່ນປ້າຍຊື່ (Nameplate data)
ບັນທຶກວ່າຄອນແທັກເຕີມີອາການດັ່ງນີ້ຫຼືບໍ່:
- ບໍ່ຍອມເຮັດວຽກ (ບໍ່ດຶງເຂົ້າ);
- ດຶງເຂົ້າແຕ່ບໍ່ສາມາດຈ່າຍໄຟໃຫ້ໂຫຼດໄດ້;
- ມີສຽງດັງແກຣກໆ, ສຽງຮື, ຫຼື ຫຼຸດອອກເອງ;
- ຍັງຄົງປິດ (ໜ້າສຳຜັດຕິດ) ຫຼັງຈາກຕັດຄຳສັ່ງອອກແລ້ວ;
- ເຮັດວຽກເປັນໄລຍະໆ; ຫຼື
- ສະແດງໃຫ້ເຫັນຄວາມຮ້ອນເກີນໃນຈຸດໃດໜຶ່ງ.
ປຽບທຽບປ້າຍຊື່ (nameplate) ກັບວົງຈອນຄວບຄຸມ; ອຸປະກອນທີ່ນຳມາປ່ຽນແທນອາດມີຄ່າກະແສໄຟຟ້າທີ່ຖືກຕ້ອງ ແຕ່ແຮງດັນໄຟຟ້າຂອງຄອຍ (coil voltage) ຫຼື ຄວາມຖີ່ບໍ່ຖືກຕ້ອງ. ໃຫ້ລະບຸໜ້າສຳຜັດຂອງອຸປະກອນປ້ອງກັນກະແສເກີນ (overload), ປຸ່ມຢຸດສຸກເສີນ (emergency-stop), ວົງຈອນອະນຸຍາດ (permissive), PLC, ແລະ ວົງຈອນລັອກກັນ (interlock).
ຂັ້ນຕອນທີ 2: ຕັດແຫຼ່ງຈ່າຍໄຟ ແລະ ກວດສອບການບໍ່ມີແຮງດັນໄຟຟ້າ
ເປີດແຫຼ່ງຈ່າຍໄຟ ແລະ ແຫຼ່ງຄວບຄຸມທັງໝົດ, ປະຕິບັດການລັອກ/ຕິດປ້າຍເຕືອນ (lockout/tagout), ແລະ ກວດສອບການໄຫຼກັບຂອງກະແສໄຟຟ້າ (backfeeds) ຫຼື ພະລັງງານທີ່ຕົກຄ້າງ. ທົດສອບເຄື່ອງມືວັດແທກ, ກວດສອບການບໍ່ມີແຮງດັນໄຟຟ້າ, ແລະ ກວດສອບເຄື່ອງມືວັດແທກຄືນໃໝ່ຕາມລະບຽບການຂອງສະຖານທີ່.
ຖອດສາຍໄຟຂອງຄອຍອອກເມື່ອມີເສັ້ນທາງຂະໜານທີ່ອາດເຮັດໃຫ້ຄ່າຄວາມຕ້ານທານຜິດພ້ຽນ. ແຍກເສັ້ນທາງອື່ນໆທີ່ຜ່ານໂຫຼດ, ໝໍ້ແປງໄຟ, ອຸປະກອນປ້ອງກັນແຮງດັນເກີນ (suppressors), ຫຼື ວົງຈອນປ້ອນກັບ, ແລະ ຕິດປ້າຍໃສ່ສາຍໄຟທີ່ຖອດອອກ.
ຂັ້ນຕອນທີ 3: ກວດສອບອຸປະກອນ, ການເດີນສາຍໄຟ, ແລະ ກົນໄກການເຮັດວຽກ
ກວດຫາຄວາມເສຍຫາຍຂອງໂຄງຮ່າງ, ສາຍໄຟທີ່ຫຼວມ, ສະນວນທີ່ຮ້ອນເກີນ, ຫົວຕໍ່ສາຍໄຟ (lugs) ທີ່ເສຍຫາຍ, ສິ່ງປົນເປື້ອນ, ການເຄື່ອນໄຫວທີ່ຕິດຂັດ, ອຸປະກອນປ້ອງກັນແຮງດັນເກີນທີ່ຕໍ່ສາຍຜິດ, ຫຼື ອຸປະກອນເສີມທີ່ຕິດຕັ້ງບໍ່ເຂົ້າທີ່.
ຢ່າຕັດສິນວ່າຄອນແທັກເຕີ (Contactor) ເສຍຫາຍພຽງແຕ່ເບິ່ງຈາກສີ ຫຼື ຄວາມຂະຫຍະຂອງໜ້າສຳຜັດ. ໜ້າສຳຜັດອາດມີສີປ່ຽນແປງໄດ້ຈາກການສະຫຼັບໄຟປົກກະຕິ. ໃຫ້ໃຊ້ຕົວຊີ້ບອກການສຶກຫໍ້ ຫຼື ເກນການປ່ຽນແທນຂອງຜູ້ຜະລິດ. ຫ້າມໃຊ້ຕະໄບ ຫຼື ເຈຍໜ້າສຳຜັດ ເວັ້ນເສຍແຕ່ຜູ້ຜະລິດຈະອະນຸຍາດຢ່າງຊັດເຈນ.
ຖ້າຄອນແທັກເຕີມີຮອຍໄໝ້, ຕິດຂັດ ຫຼື ໜ້າສຳຜັດຕິດກັນ (Welded), ໃຫ້ປົດອອກຈາກການໃຊ້ງານທັນທີ ແທນທີ່ຈະພະຍາຍາມເປີດໄຟເຂົ້າຊ້ຳໆ.
ຂັ້ນຕອນທີ 4: ທົດສອບຄອຍ (Coil) ຂອງຄອນແທັກເຕີທີ່ຈຸດ A1 ແລະ A2
ເມື່ອຕັດວົງຈອນໄຟຟ້າອອກແລ້ວ ແລະ ແຍກຄອຍອອກຈາກເສັ້ນທາງຂະໜານທີ່ອາດເຮັດໃຫ້ຄ່າຜິດພາດ:
- ຕັ້ງຄ່າມິເຕີ (Multimeter) ໄປທີ່ການວັດແທກຄວາມຕ້ານທານ (Resistance).
- ວາງປາຍສາຍວັດອັນໜຶ່ງໃສ່ຈຸດ A1 ແລະ ອີກອັນໜຶ່ງໃສ່ຈຸດ A2.
- ລໍຖ້າໃຫ້ຄ່າທີ່ອ່ານໄດ້ມີຄວາມສະຖຽນ.
- ປຽບທຽບຄ່າທີ່ໄດ້ກັບຂໍ້ມູນຂອງຜູ້ຜະລິດ, ປຽບທຽບກັບອຸປະກອນລຸ້ນດຽວກັນທີ່ຍັງໃຊ້ງານໄດ້ດີ, ຫຼື ປຽບທຽບກັບຄ່າອ້າງອີງທີ່ບັນທຶກໄວ້ສຳລັບຮຸ່ນ ແລະ ລະຫັດຄອຍນັ້ນໂດຍສະເພາະ.
ຕີຄວາມໝາຍຄ່າທີ່ອ່ານໄດ້ຢ່າງລະມັດລະວັງ:
- OL ຫຼື ຄວາມຕ້ານທານເປັນອະສົງໄຂ (infinite resistance): ຂົດລວດ ຫຼື ການເຊື່ອມຕໍ່ພາຍໃນອາດຈະຂາດ.
- ຄວາມຕ້ານທານທີ່ມີຄ່າຈຳກັດ (finite resistance): ຂົດລວດມີຄວາມຕໍ່ເນື່ອງ, ແຕ່ສິ່ງນີ້ບໍ່ໄດ້ຢືນຢັນວ່າມັນຈະສ້າງແຮງແມ່ເຫຼັກໄດ້ພຽງພໍ ຫຼື ມີສະຖຽນລະພາບໃນການໃຊ້ງານ.
- ຄວາມຕ້ານທານຕ່ຳຜິດປົກກະຕິ: ຂົດລວດອາດຈະເສຍຫາຍ, ແຕ່ໃຫ້ກວດສອບຄ່າທີ່ກຳນົດໄວ້, ການຊົດເຊີຍສາຍນຳ, ອົງປະກອບປ້ອງກັນທີ່ເຊື່ອມຕໍ່ຢູ່, ແລະ ການຕັ້ງຄ່າການທົດສອບກ່ອນການຕັດສິນໃຈ.
- ຄ່າທີ່ອ່ານໄດ້ບໍ່ຄົງທີ່: ກວດສອບການສຳຜັດຂອງຫົວວັດແທກ (probe), ຈຸດຕໍ່ສາຍໄຟ (terminals), ຈຸດເຊື່ອມຕໍ່ຂອງຄອຍ (coil) ແບບຖອດອອກໄດ້, ແລະ ຜົນກະທົບຂອງອຸນຫະພູມ ກ່ອນທີ່ຈະຕັດສິນວ່າບັນຫາເກີດຈາກລວດພັນ (winding).
ກ່ອນການທົດສອບ, ໃຫ້ລະບຸເທັກໂນໂລຍີຂອງຄອຍ (coil):
- ຄອຍໄຟຟ້າກະແສກົງ (DC coil) ແບບມີຂົ້ວ: ໃຫ້ສັງເກດເຄື່ອງໝາຍທີ່ລະບຸໄວ້
+ແລະ−ຢູ່ທີ່ຈຸດຕໍ່ສາຍໄຟ (terminals). ການຕໍ່ສາຍປີ້ນຂົ້ວອາດຈະຖືກສະກັດກັ້ນໂດຍໄດໂອດພາຍໃນ ຫຼື ອາດເຮັດໃຫ້ຄອຍແບບອີເລັກໂທຣນິກ ຫຼື ອຸປະກອນປ້ອງກັນແຮງດັນເກີນເສຍຫາຍໄດ້. - ຄອຍທີ່ຄວບຄຸມດ້ວຍລະບົບອີເລັກໂທຣນິກ: ຄ່າຄວາມຕ້ານທານ ຫຼື ຄ່າຄວາມຕໍ່ເນື່ອງທີ່ອ່ານໄດ້ ອາດຈະບໍ່ສະແດງເຖິງສະພາບຂອງລວດພັນ (winding) ແລະ ອາດປ່ຽນແປງໄປຕາມຂົ້ວຂອງເຄື່ອງວັດແທກ. ໃຫ້ປະຕິບັດຕາມວິທີການວິນິດໄສຂອງຜູ້ຜະລິດ.
- ມີການຕິດຕັ້ງອຸປະກອນປ້ອງກັນແຮງດັນກະຊາກ (Surge suppressor): ໄດໂອດ, ເຄືອຂ່າຍຕົວຕ້ານທານ-ຕົວເກັບປະຈຸ, ຕົວຕ້ານທານໂລຫະອອກໄຊ (MOV), ຫຼື ໂມດູນສະແດງຜົນທີ່ຕໍ່ຂະໜານກັບ A1–A2 ອາດເຮັດໃຫ້ຄ່າທີ່ອ່ານໄດ້ປ່ຽນແປງ. ໃຫ້ຖອດໂມດູນພາຍນອກອອກສະເພາະໃນກໍລະນີທີ່ອະນຸຍາດໃຫ້ເຮັດໄດ້ເທົ່ານັ້ນ ແລະ ຕ້ອງຕໍ່ຂົ້ວໄຟຟ້າກັບສາຍໄຟໃຫ້ຖືກຕ້ອງຄືເກົ່າ.
ຫ້າມໃຊ້ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງສນວນ (Insulation-resistance tester) ກັບຄອຍໄຟຟ້າເອເລັກໂຕຣນິກ ຫຼື ໂມດູນປ້ອງກັນແຮງດັນເກີນ ເວັ້ນເສຍແຕ່ວ່າຄູ່ມືການໃຊ້ງານຈະລະບຸໄວ້ຢ່າງຊັດເຈນ. ບໍ່ມີຄ່າຄວາມຕ້ານທານ (Ohm) ມາດຕະຖານສາກົນສຳລັບຄອຍຂອງຄອນແທັກເຕີ. ສຳລັບຄອຍໄຟຟ້າກະແສສະຫຼັບ (AC), ການທົດສອບຄວາມຕ້ານທານໄຟຟ້າກະແສກົງ (DC) ບໍ່ສາມາດສະແດງເຖິງຄ່າ Impedance ໃນຂະນະທີ່ມີກະແສໄຟຟ້າໄຫຼຜ່ານ ຫຼື ຜົນກະທົບຈາກແກນເຫຼັກໄດ້; ໃຫ້ໃຊ້ການທົດສອບນີ້ເພື່ອຊອກຫາວົງຈອນເປີດ ຫຼື ຄວາມຜິດປົກກະຕິທີ່ຊັດເຈນເທົ່ານັ້ນ, ບໍ່ແມ່ນເພື່ອຢັ້ງຢືນການເຮັດວຽກ.
ສຳລັບຂໍ້ມູນເພີ່ມເຕີມກ່ຽວກັບເຫດຜົນທີ່ພຶດຕິກຳຂອງຄອຍແຕກຕ່າງກັນ, ເບິ່ງທີ່ ຄອນແທັກເຕີ AC ທຽບກັບ DC.
ຂັ້ນຕອນທີ 5: ກວດສອບແຮງດັນຄວບຄຸມລະຫວ່າງ A1 ແລະ A2
ຖ້າຄ່າຄວາມຕ້ານທານຂອງຄອຍຢູ່ໃນເກນທີ່ເປັນໄປໄດ້ ແຕ່ຄອນແທັກເຕີບໍ່ຍອມເຮັດວຽກ (ບໍ່ປິດ), ໃຫ້ກວດສອບແຮງດັນຄຳສັ່ງ. ໃຫ້ຂ້າມການວັດແທກໃນຂະນະທີ່ມີໄຟຟ້າໄຫຼຜ່ານນີ້ໄປ ຖ້າຜູ້ປະຕິບັດງານ, ສະພາບອຸປະກອນ, ການປະເມີນຄວາມສ່ຽງ, ເຄື່ອງມື, ແລະ ອຸປະກອນປ້ອງກັນສ່ວນບຸກຄົນ (PPE) ບໍ່ມີຄວາມພ້ອມ.
ໃນຂະນະທີ່ຄອນແທັກເຕີໄດ້ຮັບຄຳສັ່ງໃຫ້ເຮັດວຽກ, ໃຫ້ວັດແທກ ລະຫວ່າງ A1 ແລະ A2 ແລະ ປຽບທຽບກັບຂໍ້ມູນໃນແຜ່ນປ້າຍຊື່ (Nameplate) ແລະ ຄ່າຄວາມຄາດເຄື່ອນທີ່ຜູ້ຜະລິດກຳນົດໄວ້. ການວັດແທກລະຫວ່າງ A1 ກັບດິນ (Ground) ອາດສະແດງຄ່າແຮງດັນເຖິງແມ່ນວ່າວົງຈອນກັບຂອງ A2, ຄອນແທັກຂອງໂອເວີໂຫຼດ, ສາຍນິວທຣອນ, ຫຼື ອິນເຕີລັອກຈະເປີດຢູ່ກໍຕາມ. ການວັດແທກໂດຍກົງຜ່ານຄອຍຈະເປັນການທົດສອບແຮງດັນທີ່ຖືກສົ່ງເຂົ້າໄປໃຊ້ງານຕົວຈິງ.
- ແຮງດັນໄຟຟ້າທີ່ຖືກຕ້ອງ ໂດຍບໍ່ມີຈຸດດຶງເຂົ້າຫາຄອຍ (coil), ກົນໄກແມ່ເຫຼັກ, ຫຼື ຄ່າພິກັດຂອງຄອຍທີ່ຜິດພາດ.
- ຈຸດແຮງດັນໄຟຟ້າທີ່ຂາດຫາຍໄປໃນສ່ວນຕົ້ນທາງຂອງສາຍໄຟ, ການປ້ອງກັນ, ລະບົບລັອກກັນ (interlocks), ຜົນຜະລິດ (outputs), ໝໍ້ແປງໄຟຟ້າ, ຫຼື ສາຍນຳກັບ (return conductor).
- ແຮງດັນໄຟຟ້າຕ່ຳ ຫຼື ບໍ່ສະຖຽນອາດເຮັດໃຫ້ການປິດວົງຈອນບໍ່ສົມບູນ, ເກີດສຽງດັງ, ຄວາມຮ້ອນ, ແລະ ການຫຼຸດອອກ; ໃຫ້ກວດສອບວົງຈອນຄວບຄຸມກ່ອນ.
ຂັ້ນຕອນທີ 6: ທົດສອບໜ້າສຳຜັດຫຼັກ (Main Contacts)
ສຳລັບການກວດສອບຄວາມຕ້ານທານ ຫຼື ຄວາມຕໍ່ເນື່ອງທຸກຄັ້ງ, ໃຫ້ຕັດແຍກວົງຈອນ ແລະ ຢືນຢັນວ່າບໍ່ມີແຮງດັນໄຟຟ້າຢູ່ໃນ ທັງວົງຈອນໄຟຟ້າຫຼັກ ແລະ ວົງຈອນຄວບຄຸມ. ປ້ອງກັນການໄຫຼກັບຂອງກະແສໄຟຟ້າຈາກໂຫຼດ, ເຄື່ອງກຳເນີດໄຟຟ້າ, ອຸປະກອນປັບຄວາມຖີ່ (VFD), ໝໍ້ແປງຄວບຄຸມ, ຫຼື ວົງຈອນຂະໜານ. ໃຫ້ຖອດສາຍໄຟອອກ ແລະ ຕິດປ້າຍກຳກັບເມື່ອແຜນວາດວົງຈອນບໍ່ສາມາດຢືນຢັນເສັ້ນທາງການທົດສອບທີ່ແຍກອອກຈາກແຫຼ່ງຈ່າຍໄດ້. ຫ້າມໃຊ້ເຄື່ອງວັດແທກໃນໂໝດວັດຄວາມຕ້ານທານ ຫຼື ຄວາມຕໍ່ເນື່ອງກັບຂົ້ວທີ່ມີກະແສໄຟຟ້າໄຫຼຜ່ານເດັດຂາດ.
ລະບຸແຕ່ລະຂົ້ວ ແລະ ກວດສອບ L1–T1, L2–T2, ແລະ L3–T3, ຫຼື ຕາມເຄື່ອງໝາຍທີ່ລະບຸໄວ້ໃນອຸປະກອນຕົວຈິງ. ໂດຍປົກກະຕິແລ້ວ ໜ້າສຳຜັດຫຼັກທີ່ຢູ່ໃນສະພາວະປົກກະຕິເປີດ (Normally Open) ຄວນຈະອ່ານຄ່າໄດ້ວ່າເປີດ (Open) ໃນຂະນະທີ່ບໍ່ມີການເຮັດວຽກ.
ເພື່ອກວດສອບສະຖານະການເຮັດວຽກ, ໃຫ້ຕັດກະແສໄຟຟ້າອອກຈາກວົງຈອນຫຼັກຢ່າງສົມບູນ ແລະ ແຍກອອກຈາກແຫຼ່ງຈ່າຍໄຟທຸກຢ່າງ ໃນຂະນະທີ່ທົດສອບຄອຍ (coil) ແຍກຕ່າງຫາກຕາມຂັ້ນຕອນທີ່ຜູ້ຜະລິດອະນຸມັດ ຫຼື ຂັ້ນຕອນການທົດສອບທີ່ຄວບຄຸມໄດ້. ໃຫ້ໃຊ້ແຮງດັນໄຟຟ້າທີ່ກຳນົດໄວ້ສຳລັບຄອຍເທົ່ານັ້ນ ແລະ ສັງເກດຂົ້ວໄຟຟ້າ. ຫ້າມໃຊ້ວົງຈອນຄວບຄຸມທີ່ຕິດຕັ້ງໄວ້ ຖ້າບໍ່ໄດ້ກຳນົດຂັ້ນຕອນການແຍກວົງຈອນ ແລະ ການເຮັດວຽກໄວ້ຢ່າງຊັດເຈນ, ແລະ ຫ້າມບັງຄັບກົນໄກທີ່ເຂົ້າເຖິງບໍ່ໄດ້. ຂົ້ວທີ່ປິດຢູ່ຄວນສະແດງຄ່າຄວາມຕໍ່ເນື່ອງທີ່ໝັ້ນຄົງ; ຖ້າຂົ້ວເປີດຢູ່ ຫຼື ມີຄ່າຄວາມຕໍ່ເນື່ອງບໍ່ສະໝ່ຳສະເໝີ ສະແດງວ່າອາດມີບັນຫາທີ່ໜ້າສຳຜັດ, ກົນໄກເຊື່ອມຕໍ່ ຫຼື ເສັ້ນທາງການທົດສອບ.
ສຽງສັນຍານຄວາມຕໍ່ເນື່ອງ (continuity beep) ເປັນພຽງການກວດສອບເບື້ອງຕົ້ນ ແລະ ອາດກວດບໍ່ພົບຄວາມຕ້ານທານທີ່ສູງເກີນໄປໃນຂະນະມີໂຫຼດ. ຖ້າສົງໄສວ່າມີຄວາມຮ້ອນເກີນ ຫຼື ໄຟມາບໍ່ຄົບເຟສ, ພະນັກງານທີ່ມີຄວາມຊຳນານອາດຈຳເປັນຕ້ອງວັດແທກແຮງດັນຕົກຄ່ອມ (voltage-drop), ກະແສໄຟຟ້າ ຫຼື ອຸນຫະພູມຂອງແຕ່ລະຂົ້ວປຽບທຽບກັນພາຍໃຕ້ເງື່ອນໄຂທີ່ຄວບຄຸມໄດ້.
ຂັ້ນຕອນທີ 7: ທົດສອບໜ້າສຳຜັດຊ່ວຍ (Auxiliary Contacts) ແລະ ການເຮັດວຽກຂອງກົນໄກ
ໂດຍໃຊ້ແຜນວາດທີ່ພິມໄວ້, ໃຫ້ກວດສອບໜ້າສຳຜັດຊ່ວຍແຕ່ລະຕົວທັງແບບປົກກະຕິເປີດ (NO) ແລະ ປົກກະຕິປິດ (NC) ໃນສະພາວະພັກ ແລະ ເມື່ອເຮັດວຽກ. ການທີ່ PLC ບໍ່ໄດ້ຮັບສັນຍານຕອບກັບ ຫຼື ໜ້າສຳຜັດຮັກສາສະຖານະ (holding contact) ເສຍຫາຍ ອາດເຮັດໃຫ້ເຄື່ອງຈັກຢຸດເຮັດວຽກ ໃນຂະນະທີ່ຂົ້ວໄຟຟ້າຫຼັກຍັງເຮັດວຽກປົກກະຕິ.
ຢືນຢັນການເຄື່ອນທີ່ເຕັມໄລຍະ ແລະ ການປົດປ່ອຍທີ່ວ່ອງໄວ. ການຕິດຂັດ, ສິ່ງເປິເປື້ອນ, ກົນໄກສົ່ງກັບອ່ອນແຮງ ຫຼື ອຸປະກອນເສີມທີ່ບໍ່ໄດ້ສູນ ອາດເຮັດໃຫ້ເກີດອາການຄ້າຍຄືກັບໄຟຟ້າຂັດຂ້ອງ; ການວັດແທກຄວາມຕໍ່ເນື່ອງຂອງຄອຍພຽງຢ່າງດຽວບໍ່ສາມາດຢືນຢັນໄດ້ວ່າບໍ່ມີການຕິດຂັດ.
ຂັ້ນຕອນທີ 8: ຕັດສິນໃຈວ່າຄອນແທັກເຕີ (Contactor) ຫຼື ວົງຈອນອ້ອມຂ້າງເສຍຫາຍ
ໃຫ້ລວມຜົນການວັດແທກທັງໝົດເຂົ້າດ້ວຍກັນ ແທນທີ່ຈະຕັດສິນໃຈຈາກຜົນການທົດສອບພຽງຢ່າງດຽວ.
| ຜົນການກວດສອບ | ທິດທາງການວິນິດໄສ | ການດຳເນີນການຕໍ່ໄປ |
|---|---|---|
| ຄອຍເປີດວົງຈອນ; ການຕໍ່ສາຍໄຟ ແລະ ແຫຼ່ງຈ່າຍແຮງດັນຖືກຕ້ອງ | ຄອຍເສຍຫາຍ | ປ່ຽນຊຸດຄອຍຖ້າໄດ້ຮັບການອະນຸມັດ ແລະ ມີຄວາມຄຸ້ມຄ່າ, ຫຼື ປ່ຽນຄອນແທັກເຕີ |
| ຄອຍຢູ່ໃນສະພາບປົກກະຕິ; ບໍ່ມີແຮງດັນຄວບຄຸມລະຫວ່າງ A1–A2 | ຄວາມຜິດພາດໃນວົງຈອນຄວບຄຸມ | ກວດສອບຟິວ, ໂອເວີໂຫຼດ, ສະວິດຢຸດສຸກເສີນ (E-stop), ອິນເຕີລັອກ, ອຸປະກອນຜົນຜະລິດ, ໝໍ້ແປງໄຟຟ້າ ແລະ ເສັ້ນທາງກັບຂອງກະແສໄຟຟ້າ |
| ແຮງດັນໄຟຟ້າຖືກຕ້ອງ; ຄອຍ (Coil) ບໍ່ດຶງ | ຄອຍ, ຊຸດແມ່ເຫຼັກ, ຄ່າພິກັດບໍ່ຖືກຕ້ອງ, ຫຼື ມີສິ່ງກີດຂວາງທາງກົນຈັກ | ກວດສອບຂໍ້ມູນລຸ້ນອຸປະກອນ; ປ່ຽນອຸປະກອນທີ່ເປ່ເພ |
| ການດຶງບໍ່ສະດວກ; ຂົ້ວຫຼັກໜຶ່ງຍັງເປີດຢູ່ ຫຼື ເຮັດວຽກບໍ່ຕໍ່ເນື່ອງ | ໜ້າສຳຜັດຫຼັກ ຫຼື ກົນໄກເຊື່ອມຕໍ່ມີບັນຫາ | ປ່ຽນຄອນແທັກເຕີ (Contactor) ຫຼື ຊຸດຄອນແທັກທີ່ໄດ້ມາດຕະຖານ |
| ຂົ້ວຫຼັກສະຫຼັບການເຮັດວຽກ; ແຕ່ສັນຍານຕອບຮັບຊ່ວຍ (Auxiliary feedback) ບໍ່ເຮັດວຽກ | ໜ້າສຳຜັດຊ່ວຍ (Auxiliary contact) ຫຼື ບລັອກມີບັນຫາ | ຕິດຕັ້ງອຸປະກອນເສີມທີ່ໄດ້ຮັບການອະນຸມັດຄືນໃໝ່ ຫຼື ປ່ຽນໃໝ່ |
| ມີສຽງດັງຜິດປົກກະຕິເນື່ອງຈາກແຮງດັນໄຟຟ້າ A1–A2 ຕ່ຳ ຫຼື ບໍ່ສະໝ່ຳສະເໝີ | ບັນຫາດ້ານການສະໜອງໄຟຄວບຄຸມ ຫຼື ການເດີນສາຍໄຟ | ແກ້ໄຂບັນຫາແຮງດັນໄຟຟ້າຕົກ ຫຼື ຄຳສັ່ງທີ່ບໍ່ສະໝ່ຳສະເໝີກ່ອນການປ່ຽນແທນຄອນແທັກເຕີ (Contactor) |
| ໜ້າສຳຜັດຕິດກັນ (Welded contacts), ເກີດຄວາມຮ້ອນສູງ ຫຼື ການປົດປ່ອຍບໍ່ໜ້າເຊື່ອຖື | ສະພາບໝົດອາຍຸການໃຊ້ງານທີ່ບໍ່ປອດໄພ | ຕັດວົງຈອນອອກແລ້ວປ່ຽນໃໝ່; ກວດສອບລະບົບປ້ອງກັນ ແລະ ສະພາບການໂຫຼດ |
ສຳລັບການປ່ຽນແທນ ຕ້ອງເລືອກໃຫ້ກົງກັບຄອຍ (Coil), ປະເພດການນຳໃຊ້, ກະແສໄຟຟ້າປະຕິບັດການ, ຈຳນວນຂົ້ວ (Poles), ອຸປະກອນເສີມ, ພາລະງານ ແລະ ການປະສານງານດ້ານການປ້ອງກັນ. ຈາກນັ້ນໃຫ້ກວດສອບຄືນ ຊຸດອຸປະກອນແມັກເນຕິກ (AC Contactor) ລຸ້ນ VIOX ຫຼື ຄູ່ມືການເລືອກຂະໜາດຕາມກຳລັງມໍເຕີ.
ຖາມເລື້ອຍໆ
ເຈົ້າທົດສອບຄອນແທັກເຕີດ້ວຍມັລຕິມິເຕີແນວໃດ?
ຕັດກະແສໄຟຟ້າ, ວັດແທກຄ່າຄວາມຕ້ານທານຂອງຄອຍ (Coil) ທີ່ຈຸດ A1–A2, ແລະ ກວດສອບໜ້າສຳຜັດຫຼັກ (Main contacts) ແລະ ໜ້າສຳຜັດຊ່ວຍ (Auxiliary contacts) ໃນສະພາວະປົກກະຕິ ແລະ ເມື່ອເຮັດວຽກ. ຖ້າໄດ້ຮັບອະນຸຍາດ, ໃຫ້ວັດແທກແຮງດັນໄຟຟ້າຄວບຄຸມທີ່ຈຸດ A1–A2 ໃນຂະນະທີ່ມີຄຳສັ່ງໃຫ້ອຸປະກອນເຮັດວຽກ.
ຄອຍຂອງແມັກເນຕິກຄວນມີຄ່າຄວາມຕ້ານທານເທົ່າໃດ?
ບໍ່ມີຄ່າດຽວທີ່ໃຊ້ໄດ້ກັບທຸກຄອຍ. ໃຫ້ປຽບທຽບກັບຂໍ້ມູນຂອງຜູ້ຜະລິດ ຫຼື ລະຫັດຄອຍທີ່ຄືກັນ. ການອ່ານຄ່າບໍ່ໄດ້ (Open reading) ສະແດງວ່າຂົດລວດຂາດ; ການມີຄ່າຄວາມຕ້ານທານທີ່ວັດແທກໄດ້ພຽງແຕ່ຢືນຢັນວ່າວົງຈອນບໍ່ຂາດເທົ່ານັ້ນ.
ວິທີການທົດສອບແມັກເນຕິກແບບສາມເຟສ (Three-phase contactor) ເຮັດແນວໃດ?
ທົດສອບທີ່ຈຸດ A1–A2, ຈາກນັ້ນທົດສອບແຕ່ລະຂົ້ວຫຼັກ (Main pole) ໂດຍປົກກະຕິຈະເປັນ L1–T1, L2–T2, ແລະ L3–T3. ທຸກຂົ້ວຕ້ອງສະແດງສະພາວະປົກກະຕິທີ່ຖືກຕ້ອງ ແລະ ມີການປ່ຽນແປງຢ່າງສະໝໍ່າສະເໝີ. ໃຫ້ທົດສອບໜ້າສຳຜັດຊ່ວຍໃນວົງຈອນຄວບຄຸມນຳ.
ຄອຍຂອງແມັກເນຕິກສາມາດທົດສອບຜ່ານ ແຕ່ຕົວແມັກເນຕິກຍັງເສຍຫາຍຢູ່ໄດ້ຫຼືບໍ່?
ແມ່ນແລ້ວ. ໜ້າສຳຜັດຫຼັກອາດຈະສຶກຫ້ຽນ ຫຼື ຕິດກັນ, ໜ້າສຳຜັດຊ່ວຍອາດຈະເສຍ, ກົນໄກອາດຈະຕິດຂັດ, ຫຼື ຂົ້ວຕໍ່ອາດມີຄວາມຕ້ານທານສູງເກີນໄປ. ການທົດສອບຄວາມຕ້ານທານພຽງແຕ່ສະແດງໃຫ້ເຫັນວ່າລວດຂອງຄອຍມີເສັ້ນທາງນຳກະແສໄຟຟ້າເທົ່ານັ້ນ.
ເປັນຫຍັງຈຶ່ງມີແຮງດັນໄຟຟ້າຢູ່ທີ່ A1 ແຕ່ຄອນແທັກເຕີບໍ່ເຮັດວຽກ (ບໍ່ດຶງ)?
ການວັດແທກແຮງດັນລະຫວ່າງ A1 ກັບດິນ ບໍ່ໄດ້ເປັນການພິສູດວ່າແຮງດັນໄຟຟ້າໄຫຼຜ່ານຄອຍ. ໃຫ້ວັດແທກລະຫວ່າງ A1 ແລະ A2. ໜ້າສຳຜັດຂອງໂອເວີໂຫຼດທີ່ເປີດວົງຈອນຢູ່, ອິນເຕີລັອກ, ສາຍນິວທຣອນ ຫຼື ສາຍກັບທີ່ຂາດ ອາດເຮັດໃຫ້ເກີດແຮງດັນໄຟຟ້າທີ່ຫຼອກຕາຢູ່ທີ່ A1 ໂດຍທີ່ວົງຈອນຂອງຄອຍບໍ່ຄົບວົງຈອນ.
ສຽງສັນຍານຈາກການວັດຄວາມຕໍ່ເນື່ອງ (Continuity) ສາມາດພິສູດໄດ້ບໍວ່າໜ້າສຳຜັດຫຼັກຍັງຢູ່ໃນສະພາບດີ?
ບໍ່. ມັນພຽງແຕ່ຢືນຢັນວ່າວົງຈອນນຳກະແສໄດ້ດ້ວຍກະແສໄຟຟ້າທົດສອບຂະໜາດນ້ອຍຂອງມິເຕີເທົ່ານັ້ນ. ມັນບໍ່ໄດ້ພິສູດເຖິງປະສິດທິພາບທີ່ຍອມຮັບໄດ້ພາຍໃຕ້ພາລະໂຫຼດ. ການອ່ານຄ່າທີ່ບໍ່ສະໝໍ່າສະເໝີ, ການເຮັດວຽກຂອງແຕ່ລະຂົ້ວບໍ່ເທົ່າກັນ, ຄວາມຮ້ອນເກີນ, ຫຼື ແຮງດັນຕົກຫຼາຍເກີນໄປ ຈຳເປັນຕ້ອງມີການກວດສອບຢ່າງລະອຽດຕື່ມ.
ເມື່ອໃດທີ່ຄວນປ່ຽນຄອນແທັກເຕີ?
ໃຫ້ປ່ຽນໃໝ່ເມື່ອຄອຍຂາດແລະບໍ່ສາມາດສ້ອມແປງໄດ້, ໜ້າສຳຜັດຕິດກັນຫຼືບໍ່ໜ້າເຊື່ອຖື, ຕົວເຮືອນໄດ້ຮັບຄວາມເສຍຫາຍຈາກຄວາມຮ້ອນ, ກົນໄກເຮັດວຽກບໍ່ສະໝໍ່າສະເໝີ, ຫຼື ເມື່ອເຖິງຂີດຈຳກັດການສຶກຫ້ຽນທີ່ຜູ້ຜະລິດກຳນົດໄວ້. ໃຫ້ແກ້ໄຂບັນຫາແຮງດັນໄຟຟ້າ, ພາລະໂຫຼດ, ການເຊື່ອມຕໍ່ ແລະ ລະບົບປ້ອງກັນທາງຕົ້ນທາງໃຫ້ຮຽບຮ້ອຍກ່ອນການຕິດຕັ້ງຕົວໃໝ່.
ເອກະສານອ້າງອີງທາງເຕັກນິກ
- IEC 60947-4-1:2023, ສະບັບທີ 5.0 (ສະບັບແກ້ໄຂ 2026-03): ອຸປະກອນສະວິດເກຍ ແລະ ອຸປະກອນຄວບຄຸມແຮງດັນຕ່ຳ—ຄອນແທັກເຕີໄຟຟ້າກົນ ແລະ ສະຕາດເຕີມໍເຕີ
- ABB: ຄຳແນະນຳໃນການກວດສອບ ແລະ ບຳລຸງຮັກສາຄອນແທັກເຕີ (Contactor)
- Schneider Electric: ຄຳແນະນຳໃນການແກ້ໄຂບັນຫາຄອນແທັກເຕີ (Contactor)
- Schneider Electric: ຜົນກະທົບຂອງແຮງດັນຄວບຄຸມຕ່ຳຕໍ່ຄອນແທັກເຕີ
- Eaton: ຄູ່ມືການຕິດຕັ້ງ ແລະ ບຳລຸງຮັກສາຕູ້ຄວບຄຸມມໍເຕີ (MCC) ລຸ້ນ Freedom/FlashGard
