빠른 답변: 에어컨에 전용 회로가 필요한가요?
많은 에어컨은 단순 저항 부하가 아닌 압축기 부하이기 때문에 전용 회로에 연결해야 합니다. 작동 소비 전력이 낮아 보이더라도 압축기는 시동 시 짧은 서지 전류를 발생시키고 장시간 가동되며, 전압 강하를 유발하고 약한 콘센트를 과열시키며 다른 가전제품과 회로를 공유할 경우 차단기를 트립시킬 수 있습니다.
소형 이동식 에어컨은 상태가 좋은 일반 회로에서 작동할 수도 있습니다. 하지만 창문형 에어컨, 벽걸이형 에어컨, 대형 이동식 유닛 또는 히트펌프 시스템은 기기 명판, 케이블 규격, 차단기 정격, 누전 차단 보호 및 현지 전기 규정에 따라 설계된 전용 회로가 필요할 가능성이 훨씬 높습니다.
핵심은 간단합니다:
에어컨은 에어프라이어, 전기 주전자, 히터와는 다른 방식으로 회로에 부하를 줍니다. 문제는 단순히 와트(W) 수치만이 아닙니다. 돌입 전류, 연속 가동 시간, 모터 부하 특성 및 약한 연결 지점이 원인입니다.
주요 내용
- 에어컨은 유도성/압축기 부하입니다. 에어컨은 순수 저항성 히터와는 다르게 작동합니다.
- 시동 시 발생하는 돌입 전류가 중요합니다. 압축기는 정상 운전 전류의 수 배에 달하는 전류를 순간적으로 끌어올 수 있습니다.
- 차단기는 모든 취약한 콘센트가 아닌 케이블을 보호하는 장치입니다. 느슨한 콘센트, 노후된 플러그 또는 불량 단자는 차단기가 트립되기 전에 과열될 수 있습니다.
- 회로를 공유하면 트립 위험이 증가합니다. 에어컨과 전자레인지, 전기 주전자, 히터 또는 기타 부하를 함께 사용하면 회로에 과부하가 발생할 수 있습니다.

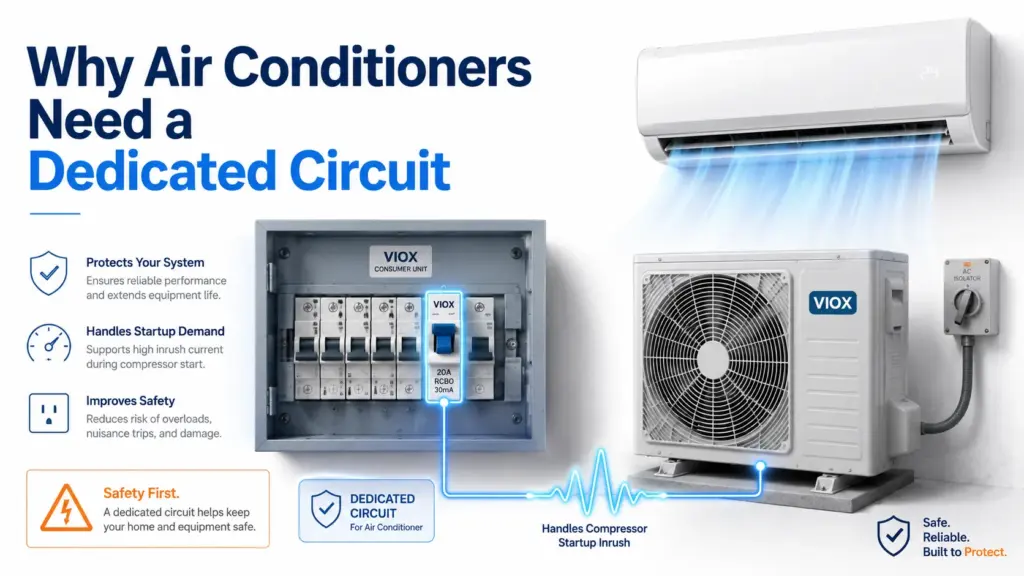

- 전용 회로는 신뢰성을 향상시킵니다. 이는 불필요한 트립, 전압 강하, 과열 위험 및 유지보수 시의 혼선을 줄여줍니다.
- 더 큰 용량의 차단기를 설치하는 방식으로 에어컨 트립 문제를 해결하지 마십시오. 케이블 및 회로 설계를 먼저 확인해야 합니다.

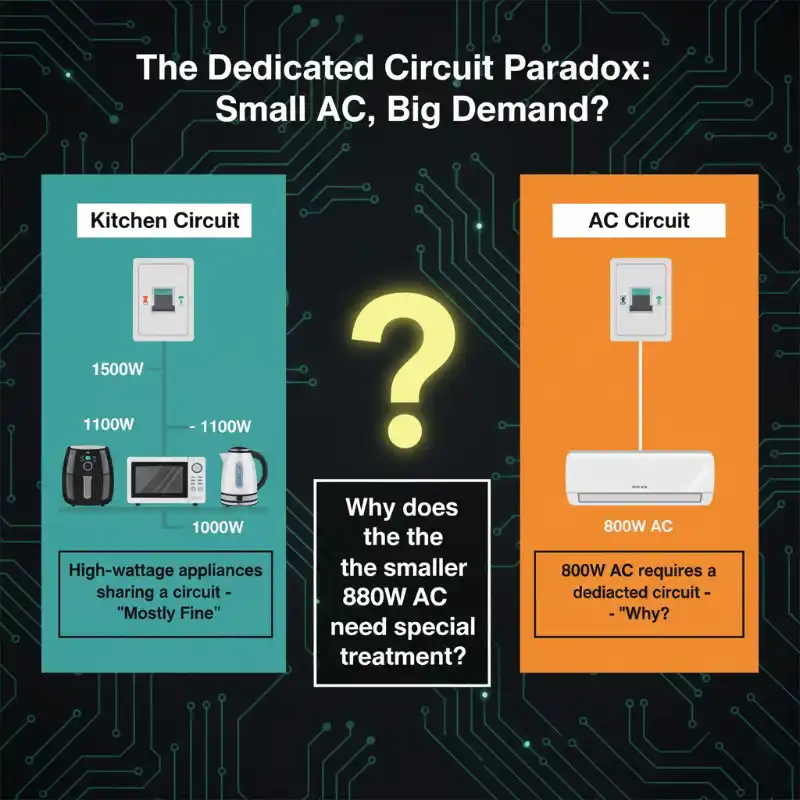

저전력 AC가 고전력 에어프라이어보다 더 위험할 수 있는 이유
800W 에어컨이 특정 상황에서는 1,500W 에어프라이어보다 회로에 더 많은 부하를 줄 수 있습니다. 부하 유형을 고려하면 이해가 될 것입니다.
| 가전제품 | 로드 유형 | 기동 돌입 전류 | 가동 패턴 | 주 회로 위험 요소 |
|---|---|---|---|---|
| 에어프라이어 | 주로 저항성 발열 | 낮음 | 짧은 작동 주기 | 다른 부하와 공유 시 과부하 발생 |
| 전기 주전자 | 저항 가열 | 낮음 | 짧은 지속 시간 | 수 분간의 고전류 |
| 마이크로파 | 변압기/전자 부하 | Medium | 짧은 작동 주기 | 전압 강하 또는 과부하 |
| 이동식 에어컨 | 압축기 및 팬 모터 | 중간에서 높음 | 긴 가동 시간 | 돌입 전류, 배기구 열, 공용 회로 차단 |
| 주방 20A | 압축기 및 팬 모터 | 중간에서 높음 | 긴 가동 시간 | 전용 회로 권장 |
| 분리형 에어컨 | 압축기/인버터 전자 장치 | 디자인에 따라 다름 | 긴 가동 시간 | 일반적으로 적절하게 규격화된 회로 필요 |
에어프라이어는 높은 전류를 소비하지만 동작이 비교적 예측 가능합니다. 반면 에어컨은 모터/컴프레서를 구동하며 반복적으로 사이클이 발생할 수 있고, 더운 날씨에는 장시간 가동되는 경우가 많습니다.

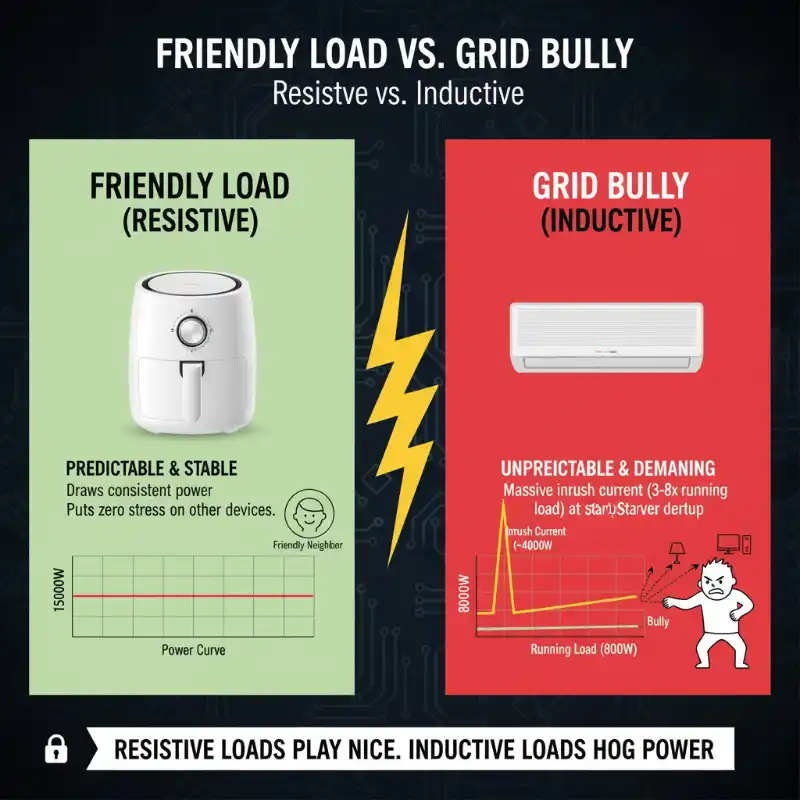

저항성 부하 vs 유도성 부하
저항성 부하는 전기 에너지를 주로 열로 변환합니다. 전기 주전자, 단순 히터, 많은 에어프라이어의 발열체가 이에 해당하며, 전류량을 추정하기가 더 쉽습니다.
에어컨은 다릅니다. 에어컨에는 컴프레서, 팬 모터, 커패시터, 인버터 전자 부품 및 제어 보드가 포함되어 있습니다. 이는 유도성 부하 또는 전자 부하에 해당합니다. 소비 전류는 모터의 동작, 역률, 기동 조건, 전압, 온도 및 제어 방식에 따라 달라집니다.
단순 저항성 부하의 경우:
I = P / V
단상 AC 모터 또는 컴프레서 부하의 경우, 운전 전류는 역률을 고려하여 더 정확하게 추정할 수 있습니다:
I = P / (V x cos phi)
예를 들어, 230V에서 역률 0.90인 1,200W 에어컨은 운전 시 5.2A가 아닌 약 5.8A의 전류를 소비합니다. 기동 전류와 운전 모드는 공식으로 산출되지 않으므로, 단순 계산보다는 명판(Nameplate)에 기재된 전류값이 더 중요합니다.
운전 전류 vs 돌입 전류
운전 전류는 에어컨이 정상적으로 작동할 때 소비하는 전류를 의미합니다. 기동 전류는 압축기가 시작될 때 발생하는 짧은 서지 전류입니다.
압축기 설계에 따라 에어컨은 기동 시 운전 전류의 수 배에 달하는 전류를 일시적으로 소비할 수 있습니다. 구형 정속형 압축기는 종종 더 강한 기동 서지를 발생시킵니다. 인버터 구동 방식의 장치는 더 부드럽게 기동할 수 있으나, 여전히 누설 전류, 전자 스위칭 효과 및 보호 협조 문제를 유발할 수 있습니다.
이것이 바로 회로가 서류상으로는 문제가 없어 보여도 다음과 같은 현상이 발생하는 이유입니다.
- 압축기 기동 시 조명 깜빡임
- 다른 가전제품 작동 중 차단기 트립
- 콘센트에서 발생하는 소음 또는 발열
- 전압 강하
- 반복적인 오작동 트립
- 시간이 지남에 따라 손상된 플러그 또는 콘센트

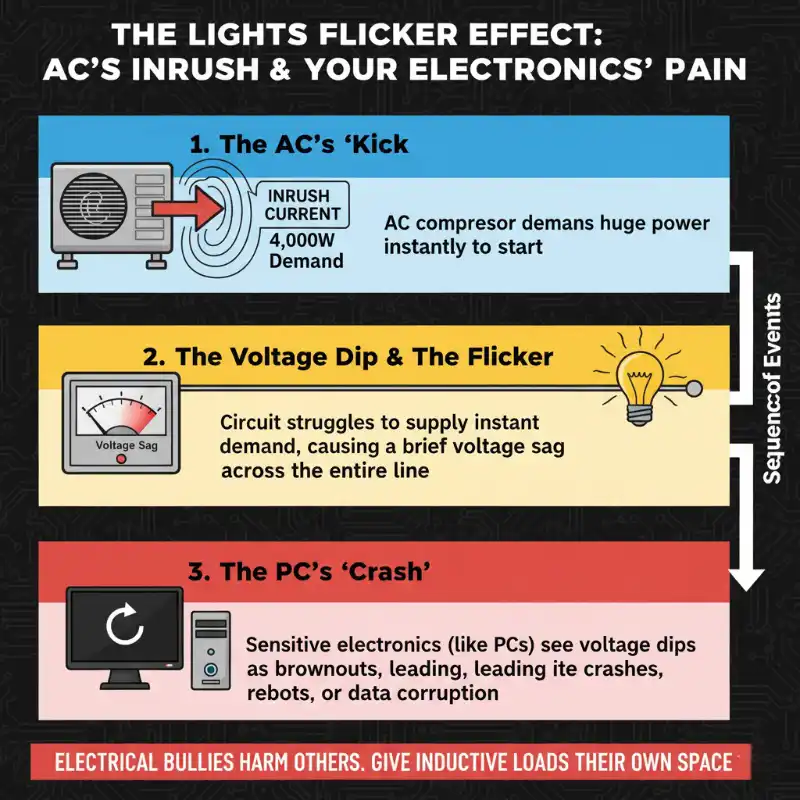

에어컨 가동 시 조명이 깜박이는 이유
조명이 깜박이는 이유는 컴프레서 기동 시 발생하는 돌입 전류로 인해 회로에 일시적인 전압 강하가 발생하기 때문입니다. 다음과 같은 경우에 더 자주 발생합니다:
- 회로 길이가 긴 경우
- 부하에 비해 케이블 규격이 작은 경우
- 콘센트 접점이 마모된 경우
- 다른 가전제품과 회로를 공유하는 경우
- 패널 또는 단자 연결이 느슨함
- 압축기가 노후되었거나 기동이 어려움
순간적인 깜빡임이 항상 즉각적인 위험을 의미하는 것은 아닙니다. 그러나 반복적인 깜빡임, 콘센트의 발열, 윙윙거리는 소리, 타는 냄새, 변색된 플러그, 또는 반복적인 차단기 트립은 경고 신호로 간주해야 합니다.
콘센트가 과열되기 전에 차단기가 트립되지 않을 수 있는 이유
차단기는 기본적으로 회로 도체를 과부하 및 단락으로부터 보호하도록 설계되었습니다. 모든 불량 플러그, 느슨한 콘센트, 부식된 단자 또는 손상된 연장 코드를 완벽하게 감지할 수는 없습니다.
전류가 차단기 정격 이하이더라도 접촉 저항이 높으면 콘센트가 과열될 수 있습니다. 이것이 에어컨을 다음에 연결하여 사용해서는 안 되는 이유입니다:
- 느슨한 콘센트
- 규격 미달의 연장 코드
- 멀티탭 어댑터
- 노후된 멀티탭
- 손상된 플러그
- 과열되거나 변색된 콘센트
전용 회로는 부하 공유 위험을 줄여주지만, 콘센트, 플러그, 단자 및 케이블은 여전히 양호한 상태여야 합니다.
이동식 에어컨 vs 창문형 에어컨 vs 벽걸이형 에어컨: 전용 회로가 필요한 경우는 언제인가?
답변은 기기 명판, 현지 규정 및 회로 상태에 따라 다릅니다.
| AC 유형 | 전용 회로가 필요한가요? | 실무 지침 |
|---|---|---|
| 소형 이동식 에어컨 | 때때로 | 부하가 적고 상태가 양호한 경우 기존 회로를 사용할 수 있습니다. |
| 대형 이동식 에어컨 | 권장되는 경우가 많습니다. | 주방, 전열기 또는 세탁기용 공용 회로 사용을 피하십시오. |
| 주방 20A | 종종 권장되거나 필수 사항임 | 명판의 정격 전류 및 제조사 지침 확인 |
| 벽걸이형 에어컨 | 대개 | 종종 고정식 기기로 취급됨 |
| 미니 분리형 / 분리형 에어컨 | 보통 예 | 제조사의 회로 및 차단기 요구 사항 준수 |
| 히트 펌프 시스템 | 예 | 설계된 회로 보호 및 차단 수단 필요 |
설치 매뉴얼에 전용 회로가 명시되어 있다면 이를 따르십시오. 에어컨으로 인해 차단기가 반복적으로 내려가거나 콘센트가 과열되는 경우, 차단기를 계속 올리지 마십시오.
에어컨에는 어떤 용량의 차단기가 필요한가요?
모든 에어컨에 적용되는 범용 차단기 용량은 없습니다.
차단기 용량은 다음 요소에 따라 결정됩니다:
- 명판 전류
- 제조사 권장 최대 과전류 보호 정격
- 공급 전압
- 케이블 규격
- 회로 길이
- 설치 방법
- 기동/돌입 전류 특성
- 차단기 곡선
- AFCI/GFCI/RCD/RCBO 요구 사항
- 현지 규정
많은 소형 플러그인 에어컨의 경우, 지역 및 배선 시스템에 따라 15A 또는 20A 회로가 사용될 수 있습니다. 대형 장치는 전용 20A 회로, 240V 회로, 절연기 또는 제조사가 지정한 보호 장치가 필요할 수 있습니다.
차단기가 계속 트립된다고 해서 더 큰 용량의 차단기를 설치하지 마십시오. 차단기는 전선을 보호하기 위한 것입니다. 전선이 더 높은 전류를 안전하게 감당할 수 없는 경우, 차단기 용량을 높이면 화재 위험이 발생합니다.
에어컨용 MCB의 B-곡선 대 C-곡선 비교
IEC 방식 시스템에서 소형 차단기(MCB)는 B, C 또는 D 트립 곡선을 사용할 수 있습니다.
| MCB 곡선 | 자기 트립 범위 | 에어컨 관련 실무 적용 |
|---|---|---|
| B 커브 | 정격 전류의 3-5배 | 조명 및 일반 부하에 공통적으로 사용; 높은 모터 돌입 전류 발생 시 트립될 수 있음 |
| C 커브 | 정격 전류의 5-10배 | 컴프레서, 팬, 펌프 및 소형 모터 부하에 주로 고려됨 |
| D 커브 | 정격 전류의 10-20배 | 일반적으로 높은 돌입 전류가 발생하는 장비용이며, 설계되지 않은 일반 가정용 AC에는 부적합함 |
C-커브 MCB는 컴프레서 돌입 전류 문제 해결에 도움이 될 수 있으나, 만능 해결책은 아님. 전기 기술자는 고장 루프 임피던스, 차단 시간, 케이블 규격, 가용 고장 전류 및 현지 규정을 반드시 확인해야 함.
전용 회로 체크리스트
에어컨을 설치하거나 사용하기 전에 다음 사항을 확인하십시오:
| 점검 항목 | 왜 중요한가 |
|---|---|
| 에어컨 명판의 정격 전류 | 추정 전력량보다 실제 정격 용량 확인이 우선함 |
| 제조사 지침 | 전용 회로 또는 최대 차단기 용량 요구 가능성 |
| 케이블 규격 | 차단기는 반드시 케이블을 보호해야 함 |
| 회로 공유 | 다른 가전제품으로 인한 과부하 발생 가능성 |
| 콘센트 상태 | 접촉 불량은 발열을 유발함 |
| 연장 코드 사용 | 길거나 규격 미달인 전선은 AC 부하에 위험함 |
| 차단기 곡선 | 압축기 돌입 전류가 트립 동작에 영향을 줄 수 있음 |
| RCD/RCBO 유형 | 최신 인버터 에어컨은 적절한 누전 차단 보호가 필요할 수 있음 |
| 분전반 용량 | 새로운 회로에는 가용 부하 용량이 필요함 |
| 현지 규정 | 요구 사항은 국가 및 설치 유형에 따라 다름 |
일반적인 실수
실수 1: 소비 전력(와트)만으로 판단하는 경우
소비 전력은 유용한 지표이지만, 에어컨에는 압축기 돌입 전류, 긴 가동 시간, 모터 특성 및 역률이 존재합니다. 소비 전력이 낮은 에어컨이라도 취약한 회로에 부하를 줄 수 있습니다.
실수 2: 연장 코드 사용
많은 연장 코드와 멀티탭은 압축기의 연속 부하에 적합하지 않습니다. 전압 강하 및 접촉 불량은 코드나 플러그의 과열을 유발할 수 있습니다.
실수 3: 주방 가전이나 난방 부하와 회로를 공유하는 경우
전기 주전자, 전자레인지, 에어프라이어, 전기 히터 및 에어컨을 동시에 사용하면 공유 회로에 과부하가 발생할 수 있습니다.
실수 4: 더 큰 용량의 차단기 설치
차단기가 트립되는 원인은 과부하, 돌입 전류, 차단기 노후, 콘센트 손상, 전선 규격 미달 또는 가전제품 결함일 수 있습니다. 케이블 규격을 확인하지 않고 더 큰 용량의 차단기를 설치하는 것은 위험합니다.
실수 5: 콘센트 발열 무시
콘센트나 플러그가 따뜻한 것은 경고 신호입니다. 전류가 차단기 정격 이하일 때는 차단기가 트립되지 않을 수 있지만, 접점 부위는 과열될 수 있습니다.
실수 6: 누전 차단 보호 장치 누락
지역 및 가전제품 유형에 따라 회로에 GFCI, RCD, RCCB 또는 RCBO 보호 장치가 필요할 수 있습니다. 인버터 구동 방식의 에어컨은 적절한 유형의 누전 차단기를 사용해야 합니다.
전기 기술자를 불러야 할 때
다음과 같은 경우에는 자격을 갖춘 전기 기술자를 부르십시오:
- 차단기가 반복적으로 트립됨
- 에어컨 가동 시 조명이 심하게 어두워짐
- 콘센트나 플러그에서 열이 느껴짐
- 콘센트가 헐겁거나 변색됨
- 웅웅거리는 소리, 타는 냄새 또는 눈에 보이는 손상이 있음
- 에어컨 매뉴얼상 전용 회로가 필요함
- 새로운 차단기, RCBO, 절연체 또는 분전반 업그레이드가 필요함
- 분전반에 여유 공간이 없음
구형 분전반 및 RCBO 업그레이드를 포함한 유럽 폭염 대비 개조 문제에 대해서는 VIOX를 참조하십시오 유럽 폭염 대비 에어컨 차단기 가이드.
자주 묻는 질문
이동식 에어컨에 전용 회로가 필요한가요?
소형 이동식 에어컨은 회로 상태가 양호하고 부하가 적다면 기존 회로에서 사용할 수 있습니다. 대형 이동식 에어컨, 장시간 가동, 반복적인 차단기 트립, 콘센트 발열, 또는 고부하 가전제품과 회로를 공유하는 경우에는 전용 회로를 사용하는 것이 좋습니다.
창문형 에어컨에 전용 회로가 필요한가요?
많은 창문형 에어컨, 특히 대형 모델은 전용 회로를 사용해야 합니다. 항상 제품 명판과 설치 설명서를 확인하십시오.
에어컨을 켤 때 왜 차단기가 내려가나요?
일반적인 원인으로는 컴프레서 기동 전류, 공유 회로 과부하, 잘못된 차단기 특성 곡선, 차단기 노후, 전압 강하, 컴프레서 결함 또는 콘센트 접촉 불량 등이 있습니다.
에어컨에 20A 차단기를 사용할 수 있나요?
케이블, 콘센트, 제품 설명서 및 관련 전기 규정에서 허용하는 경우에만 가능합니다. 더 낮은 용량의 회로용으로 설계된 배선에 20A 차단기를 사용해서는 안 됩니다.
에어컨을 멀티탭에 꽂아도 되나요?
에어컨은 일반적으로 적절한 정격의 콘센트에 직접 연결해야 합니다. 멀티탭이나 저용량 연장 코드는 지속적인 컴프레서 부하 시 과열될 수 있습니다.
왜 800W 에어컨이 1500W 에어프라이어보다 더 많은 문제를 일으킬 수 있습니까?
에어프라이어는 대부분 저항성 부하이며 예측 가능합니다. 반면 에어컨은 컴프레서 기동 돌입 전류, 모터 특성, 장시간 가동, 전압 강하 가능성 등의 요인이 있습니다. 부하의 유형은 와트수만큼이나 중요합니다.
에어컨에는 어떤 종류의 차단기가 가장 적합합니까?
올바른 차단기는 기기 명판, 케이블 규격, 공급 전압, 현지 규정 및 돌입 전류 특성에 따라 결정됩니다. IEC 시스템에서 C-커브 MCB는 컴프레서 부하에 자주 고려되지만, 고장 루프 임피던스와 차단 시간은 반드시 검증되어야 합니다.
결론
에어컨에 전용 회로가 필요한 이유는 항상 가정 내에서 가장 높은 와트수를 소비하기 때문이 아니라, 작동 특성이 다르기 때문입니다.
에어컨은 컴프레서를 기동하며 돌입 전류가 발생할 수 있고, 장시간 가동되며, 약한 콘센트에 부하를 주고, 다른 가전제품과 회로를 공유할 경우 차단기를 트립시킬 수 있습니다.
올바른 해결책은 더 큰 용량의 차단기를 사용하는 것이 아닙니다. 적절한 케이블 규격, 올바른 차단기 또는 RCBO, 상태가 양호한 콘센트나 아이솔레이터, 적절한 누전 보호 장치, 그리고 충분한 분전반 용량을 갖춘 올바르게 설계된 회로를 구성하는 것입니다.
