SPD가 고장 났으나 회로 차단기가 트립되지 않은 경우: 점검 사항

이 페이지 정보

SPD 고장 표시와 차단기가 켜진 상태로 유지되는 것은 모순되지 않습니다. 많은 SPD는 상위 회로 차단기를 트립시키는 데 필요한 과전류의 크기와 지속 시간을 발생시키지 않고도 내부적으로 열화된 보호 부품을 분리하거나 상태 메커니즘을 작동시킬 수 있습니다. 그러나 표시기가 SPD가 “자신을 희생'했거나, 보호 대상 장비가 안전하다거나, 차단기에 결함이 있다는 것을 증명하는 것은 아닙니다.

보호 상태를 다음과 같이 취급하십시오: 확인될 때까지 사용할 수 없거나 불확실함. 표시기만 보고 보호 장치를 재설정, 우회, 용량 증대 또는 교체하지 마십시오. 확인된 내용을 기록하고, 정확한 제품 지침을 따르며, 제품이나 설치 환경에서 요구하는 경우 자격을 갖춘 사람이 회로를 분리하고 점검하도록 하십시오.

관찰	의미할 수 있는 것	증명하지 못하는 것
SPD 창 또는 LED에 결함/수명 종료 표시	보호 모듈 또는 모니터링 회로가 보호 기능의 상실 또는 저하를 보고합니다	서지가 발생했거나, 모든 모드가 차단되었거나, 부하가 보호되었음을 의미합니다
상단 회로 차단기가 켜진 상태를 유지합니다	트립 경계에 도달하지 않았거나, 규정된 지속 과전류가 흐르지 않았습니다	SPD가 정상 상태이거나 회로 차단기가 올바르게 선택되었음을 의미합니다
원격 알람이 상태를 변경합니다	모니터링되는 접점이 장치 설계에 따라 변경되었습니다	모델의 로직 다이어그램 없이 어떤 내부 구성 요소가 고장 났는지 확인합니다
장비가 여전히 작동함	부하에 전원 공급이 유지됨	일시적인 손상이 없거나 향후 서지 보호 기능이 유지됨

첫째: 중단, 기록 및 시스템 안전 유지

즉각적인 조치는 장비의 상태에 따라 다릅니다.

연기, 냄새, 열 손상, 변색, 아크 소음, 모듈 헐거움, 물 유입 또는 외함 손상이 있는 경우, 접근을 금하고 현장 비상 절차에 따라 전원을 차단하십시오. 장비를 만지거나 다시 닫지 마십시오.
변경하기 전에 SPD 상태, 모든 극 표시기, 상단 장치 위치 및 원격 경보를 촬영하십시오.
시간, 최근 폭풍 또는 스위칭 이벤트, 유지보수 작업, 전원 경보, 그리고 보호된 장비가 재설정되었는지 또는 고장 났는지 여부를 기록하십시오.
정확한 SPD 베이스, 플러그/카트리지, 시스템 전압, 보호 모드 및 제조업체 지침을 확인하십시오.
자격을 갖추고 승인받았으며 적절한 장비를 갖추고 해당 안전 작업 절차를 따르는 경우가 아니라면, 전원이 인가된 패널을 열거나 노출된 충전부에서 휴대용 계측기를 사용하지 마십시오.

“FAIL”이라는 단어, 빨간색 창 또는 꺼진 LED가 보편적인 언어는 아닙니다. 일부 제품은 녹색/빨간색 기계식 창을 사용하며, 모니터링 시스템은 추가적인 상태 표시나 선택적 경보를 사용할 수 있습니다. 공급 상이 누락되거나 표시 회로가 고장 나도 LED 상태가 변경될 수 있습니다. 원인을 판단하기 전에 정확한 장치 매뉴얼을 읽으십시오.

회로 차단기는 켜져 있는데 왜 SPD는 고장 상태를 표시할까?

SPD와 회로 차단기는 서로 다른 전기적 상태를 감시합니다.

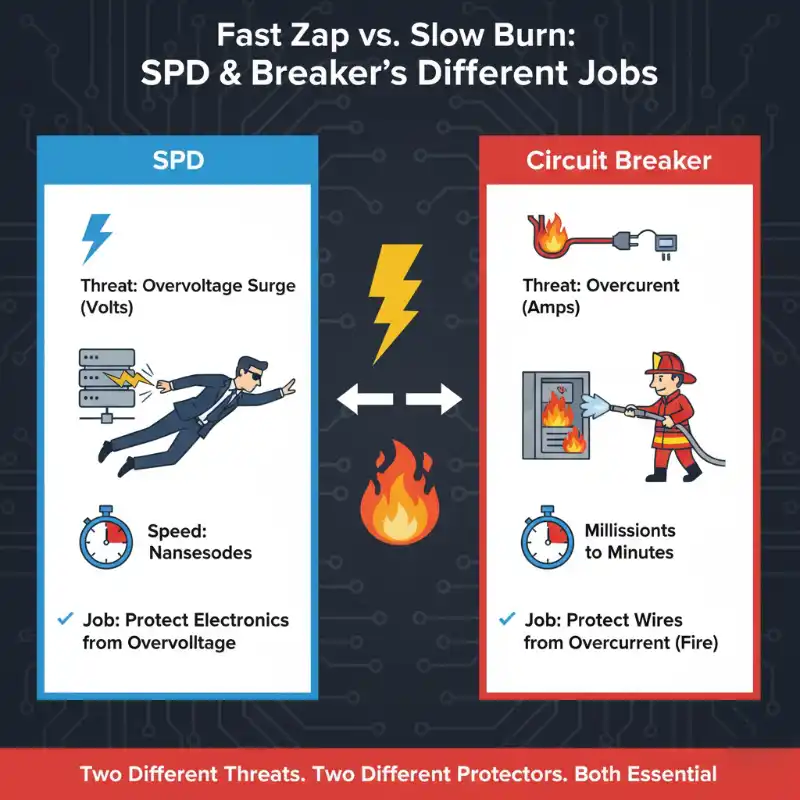

SPD는 설계된 보호 경로를 통해 서지 전류를 흘려보냄으로써 과도 과전압을 제한합니다. 일반적인 회로 차단기나 퓨즈는 시간-전류 특성 및 고장 차단 한계에 따라 과전류 발생 시 회로를 차단합니다. 마이크로초 단위의 서지 이벤트와 지속적인 고장 전류는 심각한 고장 상황에서 서로 연관될 수는 있지만 동일한 이벤트는 아닙니다.

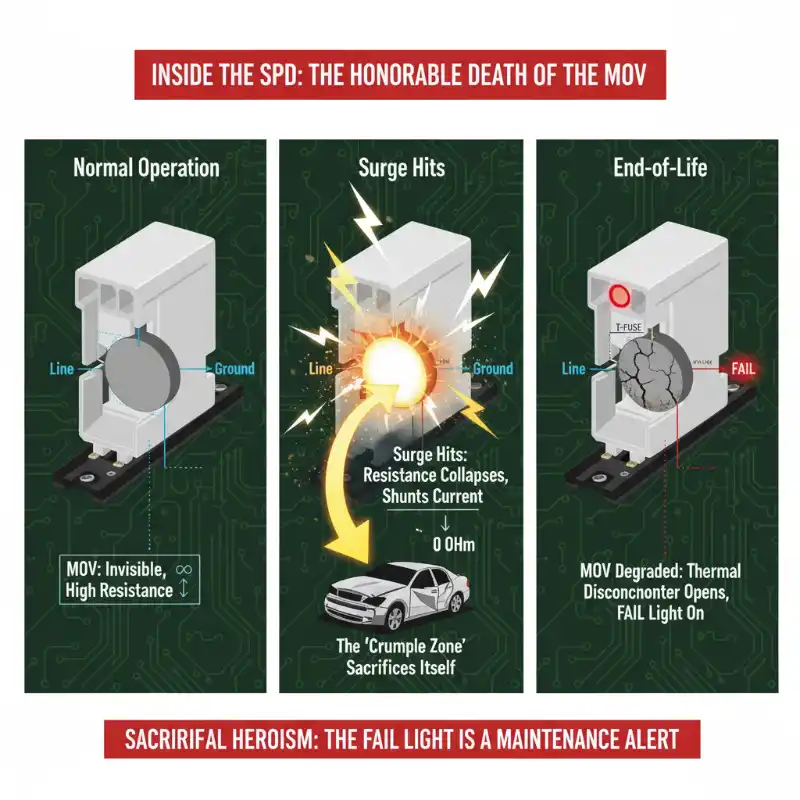

많은 모듈형 SPD에는 열 차단 또는 기타 내부 분리 메커니즘이 포함되어 있습니다. 보호 부품이 열화되어 발열이 시작되면 해당 메커니즘이 부품을 분리하고 로컬 표시기나 원격 접점을 변경할 수 있습니다. 일단 분리되면 외부 회로 차단기를 트립시킬 만한 지속적인 전류가 흐르지 않을 수 있습니다.

이러한 동작은 제품마다 다릅니다. 예를 들어, Phoenix Contact는 열 분리 장치와 녹색/빨간색 로컬 상태 표시기가 있는 특정 플러그인 바리스터 제품을 문서화하고 있습니다. DEHN은 녹색/빨간색 작동/고장 창이 있는 플러그인 제품과 선택적 경보 기능이 있는 별도의 모니터링 제품을 문서화합니다. 이러한 예시는 왜 정확한 모델이 중요한지를 보여주며, 모든 SPD에 대해 하나의 보편적인 표시기 순서를 확립하는 것은 아닙니다.

상단 과전류 보호 장치는 여전히 필수적인 역할을 합니다. NEMA 서지 보호 연구소(Surge Protection Institute) 지침에 따르면, 조정된 과전류 보호는 고장 조건에서 SPD를 배전 시스템으로부터 분리하기 위한 것입니다. SPD 설계 및 설치에 따라 고장 전류 보호는 내장형이거나 외장형일 수 있으며, 또는 허용된 다른 상단 장치에 의해 제공될 수 있습니다. SPD의 SCCR과 가용 고장 전류 또한 호환되어야 합니다.

증거 기반 진단 매트릭스

가능한 원인	차단기가 켜진 상태를 유지할 수 있는 이유	안전하게 분리한 후 확인해야 할 증거	올바른 다음 단계
정상적인 수명 종료 또는 한 모듈의 열 차단	지속적인 외부 과전류가 발생하기 전에 내부 메커니즘이 개방됨	모델별 표시기 표, 카트리지 상태, 원격 접점, 이벤트 이력	지정된 카트리지 또는 어셈블리를 교체하고 수명이 다한 원인을 조사하십시오
누적 MOV 노후화	누설 및 열적 스트레스가 점진적으로 발생하여 내부 단선을 유발할 수 있음	사용 기간, 서지 환경, 유지보수 이력, 동일 배치 조건	수명 주기 계획을 따르고, 조정된 단계 및 인접 극을 점검하십시오
일시적 또는 지속적 과전압	SPD의 연속 동작 능력을 벗어난 전압은 회로 차단기의 과부하 곡선과 일치하지 않으면서도 SPD에 스트레스를 줄 수 있음	공급 전압 기록, 중성선 상태, Uc/MCOV, TOV 성능, 유틸리티 또는 발전기 이벤트	교체품을 설치하기 전에 공급/시스템 원인을 수정하십시오
잘못된 Uc/MCOV 또는 시스템 구성	정상 시스템 전압 또는 접지/중성선 관계가 보호 모드에 과도한 스트레스를 줄 수 있음	명판, 배선도, 접지 시스템, 허용된 경우 측정된 비통전 상태의 도통 상태	적합한 모델을 선택하고 설계를 수정하십시오
결상, 내부 표시 장치 전원 단선 또는 모니터링 결함	메인 회로 차단기가 닫힌 상태에서 표시기 회로가 변경됨	모든 극 표시기, 보조 퓨즈/접점, 제조사 진단 로직	모니터링/전원 공급 문제를 수리하십시오. 하나의 램프만으로 SPD 상태를 판단하지 마십시오
느슨한 연결, 발열, 오염 또는 물 유입	상류 트립 경계 아래에서 국부적 발열 또는 트래킹이 발생할 수 있음	토크 기록, 단자 상태, 외함 밀봉, 열적 또는 육안 손상	분리하고, 외함/연결부의 원인을 수리하며, 손상된 부품을 교체하십시오
내부 보호 장치가 작동함; 외부 회로 차단기는 작동할 필요가 없었음	결함이 SPD 어셈블리 내부에서 제거됨	제품 구조 및 지침, 검사 결과	명시된 대로 정확하게 보호 기능을 복구하십시오
외부 백업 퓨즈는 개방되었으나 공유/메인 회로 차단기는 켜져 있는 상태	로컬 퓨즈는 SPD 분기 회로를 독립적으로 분리할 수 있습니다	퓨즈 상태 및 승인된 보호 구성	원인을 파악하고 허용된 퓨즈를 확인한 후에만 교체하십시오
표시 장치 또는 교체형 플러그가 완전히 장착되지 않았습니다	기계적 상태가 잘못되었거나 플러그가 분리되었을 수 있습니다	장착, 코딩, 베이스 상태, 매뉴얼	전원을 차단하고 지침에 따라서만 수정하십시오. 손상된 베이스나 플러그는 교체하십시오

이 매트릭스는 진단을 위한 간략한 목록이며, 원격으로 원인을 단정하기 위한 방법이 아닙니다. 실패 상태는 회로가 서지 보호 기능이 저하되었거나 없는 상태로 작동 중일 수 있으므로 점검이 필요합니다.

안전한 중단-기록-확인 워크플로

1. 중단하고 눈에 보이는 위험 요소를 평가하십시오

열, 연기, 아크, 습기 또는 기계적 손상의 징후가 있는 경우 인클로저를 닫힌 상태로 유지하십시오. 시설의 격리 및 비상 절차를 따르십시오. SPD 결함은 통전 상태에서 임의로 작업을 수행할 이유가 되지 않습니다.

2. 변경되지 않은 증거를 기록하십시오

모든 관련 회로 차단기 또는 퓨즈 표시기, 각 SPD 극 창, 원격 알람 상태 및 연결된 장비의 동작 상태를 포착하십시오. 이벤트 타임스탬프를 기록하십시오. 이 증거는 단일 카트리지 고장인지, 전원 공급 손실인지, 로컬 백업 퓨즈 작동인지 또는 다극 이벤트인지 구분하는 데 도움이 됩니다.

3. 정확한 보호 구성을 식별하십시오

단선 결선도, SPD 부품 번호, 베이스 및 카트리지 번호, 설치 지침, 상위 또는 백업 보호 장치 정보, 시스템 전압, 접지 구성 및 해당되는 경우 가용 고장 전류 연구 자료를 확인하십시오.

4. 격리하고 전압 부재를 확인하십시오

자격을 갖춘 사람은 현장의 승인된 격리 절차를 사용해야 하며, 여기에는 잠금/태그아웃(lockout/tagout) 및 적절한 장비를 사용한 전압 부재 확인이 포함됩니다. 메인 회로 차단기가 켜져 있거나 꺼져 있는 것처럼 보인다는 이유만으로 카트리지를 당기거나 단자를 조이지 마십시오.

5. 빨간색 모듈뿐만 아니라 전체 전기 시스템을 점검하십시오

열 손상, 느슨한 도체, 오염, 물 유입, 잘못된 카트리지 코딩, 베이스 손상, 작동된 로컬 퓨즈, 그리고 다른 극이나 연동된 SPD의 비정상적인 표시를 확인하십시오. 가능한 경우 전원 품질 및 원격 모니터링 로그를 검토하십시오.

6. 교체하기 전에 원인을 수정하십시오

Uc/MCOV, 전기 시스템 구성, TOV 노출, 인클로저 상태 또는 백업 보호 장치가 잘못된 경우, 동일한 제품으로 교체해도 다시 실패할 수 있습니다. 해당 TOV 대 과도 전압 가이드 는 지속 전압 경계를 다루며, 해당 SPD 배선 가이드 는 설치 확인을 다룹니다.

7. 명시된 대로 교체하고 기록하십시오

호환되는 카트리지 또는 어셈블리만 사용하십시오. 토크, 도체, 백업 보호 및 테스트 지침을 따르십시오. 교체 날짜, 원인 파악 내용, 사용된 부품, 복구 후 상태 및 유지보수 주기 변경 사항을 기록하십시오.

회로 차단기가 수행해야 했던 기능과 그렇지 않았던 기능

상단 회로 차단기는 단순히 “SPD를 서지로부터 보호”하기 위해 선택되는 것이 아닙니다. 해당 차단기의 역할에는 도체 과부하 보호 및 조정된 구성 하에서의 SPD 결함 제거가 포함될 수 있습니다. SPD의 필수 백업 보호 장치 역할을 수행할 수 있는지 여부는 SPD 지침, 연결 방식, 장치 특성 및 가용 단락 전류에 따라 달라집니다.

회로 차단기가 닫힌 상태로 유지되는 이유는 다음과 같습니다:

트립 경계에 도달하기 전에 과도 현상이 종료되었기 때문입니다;
내부 열 차단 장치가 성능이 저하된 보호 부품을 분리했기 때문입니다;
대신 로컬 백업 퓨즈가 차단되었기 때문입니다;
상태 회로가 전원 회로의 단락 없이 결함을 보고했기 때문입니다; 또는
해당 표시기는 작동된 보호 부품이 아니라 전원 공급/모니터링 문제를 나타냅니다.

반대로, SPD 또는 그 연결 회로에서 회로 차단기의 작동 범위 내에 고장 전류가 발생하면 차단기가 트립될 수 있습니다. 이러한 결과가 올바른 협조를 증명하는 것은 아닙니다. 제품의 단락 전류 정격, 허용된 백업 장치, 도체 보호 및 가용 고장 전류를 모두 확인해야 합니다.

SPD 추가가 오작동 트립을 방지하는지에 대한 별도의 질문은 다음을 참조하십시오. 서지 보호기가 회로 차단기 트립을 방지합니까?. 기존 패널 연결 결정에 대해서는 다음을 사용하십시오. SPD를 기존 회로 차단기에 연결할 수 있습니까?.

이러한 “수리”를 하지 마십시오”

회로 차단기나 퓨즈의 용량을 늘리지 마십시오. 더 큰 장치는 SPD 및 도체 보호 조건을 위반할 수 있습니다.
트립된 장치를 반복적으로 재설정하지 마십시오. 결함이 여전히 존재할 수 있습니다.
고장 난 극(pole)이나 알람을 우회하지 마십시오. 이는 장비를 보호되지 않은 상태로 방치하고 상태를 은폐할 수 있습니다.
외관이 유사한 카트리지를 장착하지 마십시오. 전압, 유형, 코딩, 보호 모드 및 베이스 호환성이 일치해야 합니다.
빨간색 창을 전리품으로 간주하지 마십시오. 이는 서지가 발생했거나 하위 장비가 손상을 입지 않았음을 증명하는 것이 아닙니다.
승인된 절차에서 허용하지 않는 한, 연결된 SPD를 통해 메거(megger) 테스트나 고전압 테스트를 수행하지 마십시오. 테스트 전압으로 인해 SPD가 도통되거나 손상될 수 있습니다.
녹색 표시창을 완전한 현장 테스트 결과로 간주하지 마십시오. 이는 일반적으로 해당 제품에 설계된 메커니즘만을 나타냅니다.

카트리지 교체 시기와 상위 단계로 보고해야 할 시기

제조업체가 현장 교체를 허용하고 베이스, 인접 극, 배선, 환경 및 근본 원인을 확인한 경우에만 플러그인 카트리지를 교체하십시오. 열 손상, 탄화 흔적, 플라스틱 용해, 단자 손상, 베이스 상태 불확실, 물 유입, 반복적인 고장, 설명할 수 없는 공급 전압 또는 가용 단락 전류와의 호환성 문제가 있는 경우 전체 어셈블리를 교체하거나 조사를 상위 단계로 격상하십시오.

다단계 설치 환경에서는 고장 표시 후 조정된 SPD를 점검하십시오. 고장 난 장치는 더 광범위한 사건의 유일하게 눈에 보이는 징후일 수 있습니다. 해당 SPD 수명 및 MOV 노화 가이드 는 유지보수 및 교체 계획을 설명하며, 해당 SPD 상태 표시기 가이드 일반적인 시각적 및 원격 표시를 보편적인 것으로 간주하지 않고 설명합니다.

유지보수 기록에 기재할 증거

기록	중요한 이유
정확한 SPD 베이스 및 카트리지 부품 번호	호환성 및 표시기 로직 확인
각 극별 표시기 상태	부분적인 보호 기능 상실 확인
상위 회로 차단기 및 로컬 퓨즈 상태	어떤 보호 경로가 작동했는지 시각적으로 표시
날짜, 시간, 날씨, 스위칭, 발전기 또는 유틸리티 이벤트	인과 관계를 가정하지 않고 근본 원인 상관관계 분석을 지원함
시스템 전압 및 접지 방식	Uc/MCOV 및 보호 모드 적합성 확인
가용 단락 전류 및 SPD SCCR/Iscpv 증거	단락 전류 호환성 확인
외함, 온도, 습기 및 단자 상태	환경적 또는 설치상의 스트레스 식별
교체 부품 및 복구 상태	유지보수 추적성 확립

자주 묻는 질문

SPD 표시등이 빨간색이면 항상 MOV가 마모된 것입니까?

아닙니다. 해당 방식으로 설계된 제품의 경우 교체 필요 또는 보호 기능 상실을 나타내는 경우가 많지만, 색상 및 LED 로직은 모델마다 다릅니다. 또한 다른 보호 부품, 공급 문제 또는 모니터링 결함을 나타낼 수도 있습니다. 정확한 매뉴얼을 읽어보십시오.

차단기가 트립되지 않았다면 결함이 있는 것입니까?

반드시 그렇지는 않습니다. 해당 이벤트가 차단기의 트립 범위 내에서 지속적인 전류를 발생시키지 않았거나, 내부/로컬 차단기가 SPD를 먼저 분리했을 수 있습니다. 올바른 선택과 작동 여부는 별도의 확인이 필요합니다.

다음 서비스 방문 시까지 계속 작동해도 됩니까?

연결된 부하는 계속 통전될 수 있으나, 서지 보호 기능은 감소하거나 없을 수 있습니다. 제품 및 현장 위험 절차를 따르십시오. 중요 장비나 위험한 손상 지표가 있는 경우 즉시 자격을 갖춘 전문가의 검토가 필요합니다.

카트리지 교체만 해도 되나요?

제조업체가 허용하고, 교체품이 완벽하게 호환되며, 베이스와 배선이 손상되지 않았고, 안전한 격리 상태에서 원인을 확인한 경우에만 가능합니다. 반복적인 고장이나 열로 인한 손상이 발생한 경우에는 더 정밀한 조사가 필요합니다.

고장 표시가 SPD가 내 장비를 보호했다는 것을 증명하나요?

아니요. 이는 제품의 상태 메커니즘이 보고하도록 설계된 내용만을 증명할 뿐입니다. 이벤트 데이터와 검사 없이는 서지 크기, 원인, 타이밍 또는 하위 장비에 미친 결과를 확정할 수 없습니다.
