직접적인 답변: 열동전자식 vs 전자식 트립 MCCB
열동전자식 MCCB는 과부하 보호를 위해 바이메탈 요소를 사용하고 단락 보호를 위해 자기 요소를 사용합니다. 전자식 트립 MCCB는 전류 센서와 전자식 트립 유닛을 사용하여 장시간, 단시간, 순시 및 지락 설정과 같은 보다 정밀한 조정이 가능한 보호 기능을 제공합니다.
단순 피더, 표준 배전반 및 고정되거나 제한된 트립 설정으로 충분한 비용 민감형 애플리케이션에는 열동전자식 MCCB를 선택하십시오. 시스템에 선택적 협조, 조정 가능한 시간-전류 곡선, 지락 보호, 계측, 통신, 알람 접점 또는 향후 전력 모니터링 기능이 필요한 경우에는 전자식 트립 MCCB를 선택하십시오.
주요 내용
- 열동전자식 MCCB는 구조가 단순하고 검증되었으며 비용 효율적이지만, 트립 곡선이 일반적으로 고정되어 있거나 부분적으로만 조정 가능합니다.
- 전자식 트립 MCCB는 특히 대규모 배전 시스템에서의 선택적 협조를 위해 보다 정밀하고 유연한 보호 설정을 제공합니다.
- 전자식 트립 유닛은 모델에 따라 LSI 또는 LSIG 보호, 계측, 이벤트 표시 및 통신 기능을 지원할 수 있습니다.
- 전자식이 반드시 더 나은 것을 의미하지는 않습니다. 단순한 분기 회로의 경우 열동전자식 보호만으로도 충분할 수 있습니다.
- The final choice should be based on load type, fault level, coordination study, maintenance strategy, panel budget, and project specification.

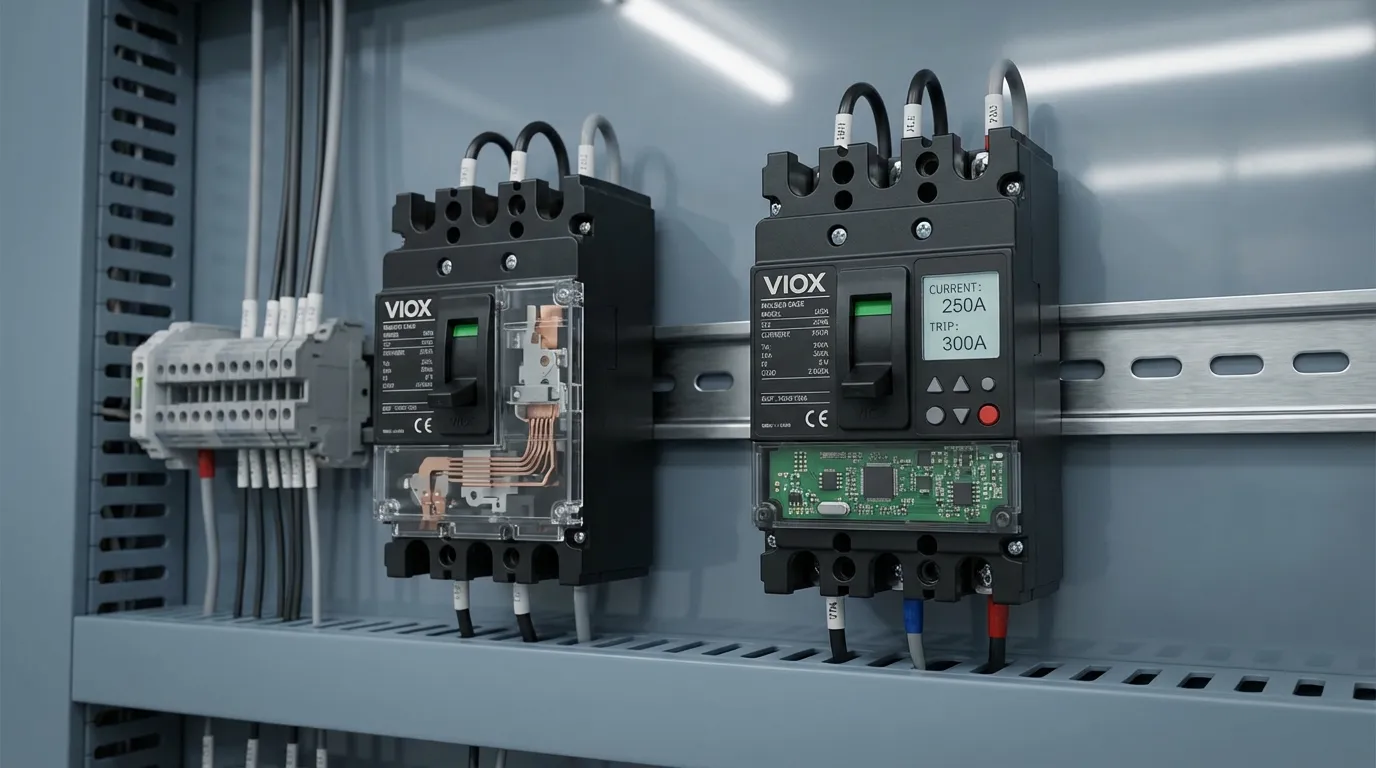

Thermal Magnetic vs Electronic Trip MCCB Comparison Table
| 율 | Thermal Magnetic MCCB | Electronic Trip MCCB |
|---|---|---|
| 감지 방법 | Bimetal strip and magnetic coil | Current transformer/sensor plus electronic trip unit |
| 과부하 보호 | Thermal element bends with heat | Long-time pickup and delay settings |
| 단락 보호 | 자기 요소는 고전류에서 신속하게 트립됨 | 단시간 및/또는 순시 설정 |
| 조정 가능성 | 모델에 따라 고정되거나 제한됨 | 트립 유닛에 따라 더 넓은 설정 범위 |
| 선택적 조정 | 고정 곡선으로 인해 더 제한적임 | 조정 가능한 지연 및 픽업 설정으로 더 용이함 |
| 접지 고장 보호 | 기본 모델에는 일반적으로 통합되지 않음 | 일부 LSIG 트립 유닛에서 사용 가능 |
| 계량 및 통신 | 일반적으로 제공되지 않음 | 일부 고급 트립 유닛에서 제공 |
| 주변 환경 영향 | 열동형 소자는 온도에 영향을 받을 수 있음 | 전자식 감지는 주변 온도에 덜 민감할 수 있으나, 제한 사항은 데이터시트에 따름 |
| 비용 | 초기 비용 절감 | 더 높은 초기 비용 |
| 가장 적합 | 단순 피더, 소형 패널, 표준 부하 | 중요 배전, 복합 협조, 모니터링, 시설 전력 시스템 |
열동전자식 MCCB란 무엇인가?
열동전자식 배선용 차단기(MCCB)는 두 가지 트립 메커니즘을 결합한 것입니다:
- 열동식 트립: 바이메탈 스트립이 지속적인 과부하 전류에 의해 가열되고 휘어집니다.
- 전자식 트립: 전자 코일이 높은 단락 전류에 즉각적으로 반응합니다.
열동식 부분은 케이블이나 장비의 과열을 유발할 만큼 지속되는 과부하로부터 보호합니다. 전자식 부분은 전류가 매우 빠르게 상승하여 심각한 손상이 발생하기 전에 차단해야 하는 단락 사고에 대응합니다.
이 설계는 견고하고 이해하기 쉬워 널리 사용됩니다. 많은 표준 급전선, 펌프, 소형 분전반 및 비중요 부하의 경우, 열동전자식 MCCB는 여전히 실용적인 선택입니다.
열동식 트립 vs 전자식 트립: 두 부품의 작동 원리
| 기능 | 내부 요소 | 전류 상태 | 보호 목적 |
|---|---|---|---|
| 열동형 트립 | 바이메탈 스트립 | 일정 시간 동안 지속되는 완만한 과부하 | 케이블 및 장비의 과열 방지 |
| 전자식 트립 | 전자 코일 또는 솔레노이드 | 높은 단락 전류 | 신속한 고장 차단 제공 |
| 수동 스위칭 | 작동 메커니즘 | 정상 스위칭 또는 리셋 | 회로를 수동으로 개폐 |
| 아크 차단 | 접점 및 아크 슈트 | 고장 전류 차단 | 아크 제어 및 소호 |
이것이 바로 “열동 전자식(thermal magnetic)”이라는 용어를 단일 동작으로 취급해서는 안 되는 이유입니다. 이는 하나의 차단기 내에 있는 두 가지의 서로 다른 보호 동작입니다.
Icu, Ics, Icw, Icm과 같은 MCCB 정격에 대한 자세한 설명은 VIOX 가이드를 참조하십시오. 회로 차단기 정격.

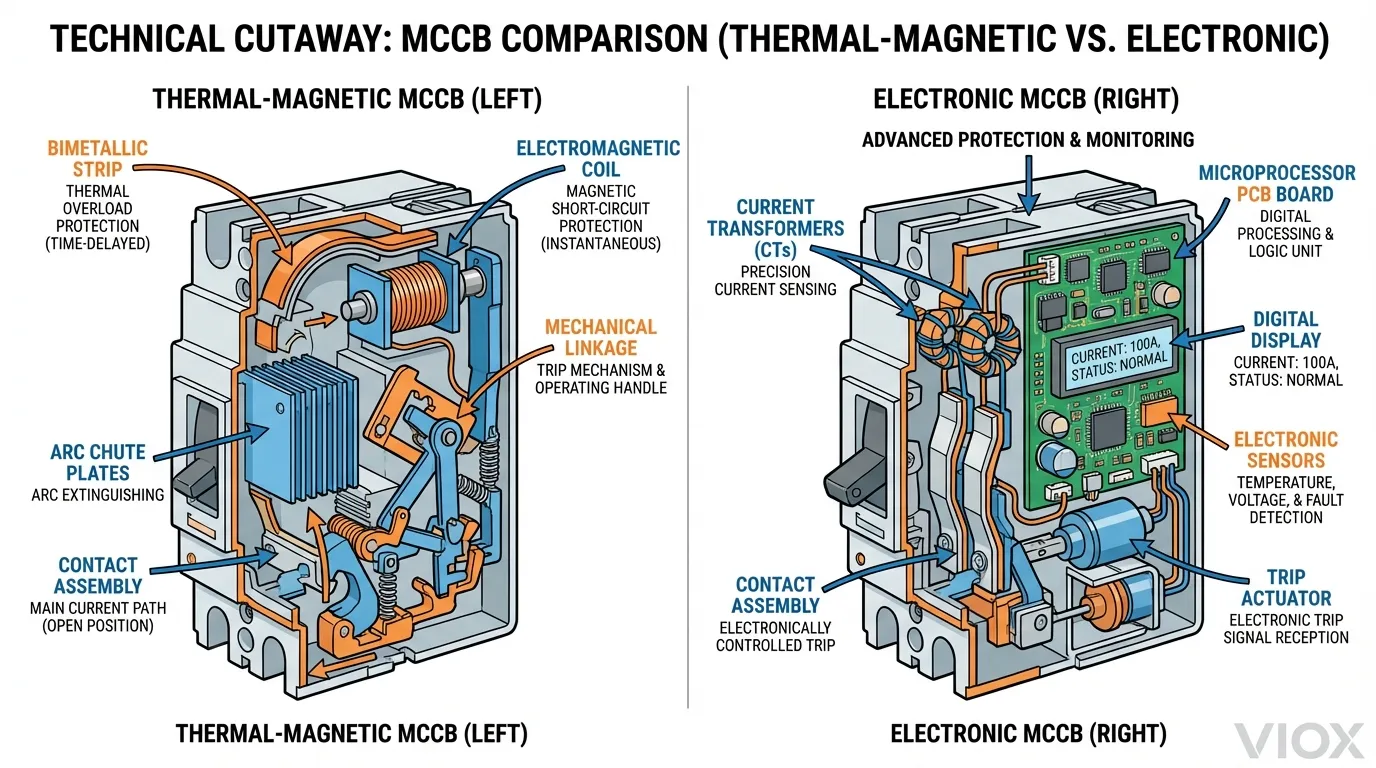

열동전자식 차단기 다이어그램: 표시해야 할 사항
유용한 열동전자식 차단기 다이어그램은 다음 네 가지 내부 영역을 보여주어야 합니다.
| 다이어그램 영역 | 의미하는 바 | 왜 중요한가 |
|---|---|---|
| 바이메탈 스트립 | 열동 과부하 응답 | 지속적인 과부하 시 지연 트립 동작 설명 |
| 자기 코일 | 단락 응답 | 높은 고장 전류 발생 시의 빠른 트립 동작을 설명합니다. |
| 접점 및 메커니즘 | 개폐 경로 | 회로가 물리적으로 차단되는 방식을 보여줍니다. |
| 아크 슈트 | 아크 분할 및 냉각 | 차단기가 고장 아크를 제어하는 방식을 보여줍니다. |
공학적 명확성을 위해 다이어그램은 열동전자식 MCCB를 블랙박스로 표시해서는 안 됩니다. 열에 기반한 느린 과부하 보호와 자기력을 이용한 빠른 단락 보호라는 두 가지 별도의 트립 경로를 보여주는 것이 핵심입니다.
전자식 트립 유닛이란 무엇인가?
전자식 트립 유닛은 내부 센서를 사용하여 전류를 측정하고 해당 신호를 전자적으로 처리합니다. 기계적 열 반응에만 의존하는 대신, 트립 유닛은 측정된 전류를 조정 가능한 설정값과 비교할 수 있습니다.
모델에 따라 전자식 트립 유닛은 다음 기능을 제공할 수 있습니다:
- 조정 가능한 장시간 보호
- 조정 가능한 단시간 보호
- 순시 보호
- 접지 오류 보호
- 상 불평형 또는 중성선 보호 기능
- 부하 전류 표시 또는 계측
- 알람 출력 또는 통신 인터페이스
- 이벤트 또는 트립 표시
정확한 기능은 MCCB 프레임, 트립 유닛 유형, 제조사 및 프로젝트 사양에 따라 다릅니다.
LSI 및 LSIG 설정 설명
전자식 트립 MCCB는 종종 L, S, I, G와 같은 보호 기능으로 설명됩니다.
| 기능 | 의미 | 무엇으로부터 보호하는가 | 왜 중요한가 |
|---|---|---|---|
| L | 장시간 보호(Long-time protection) | 지속적 과부하 | 열동형 과부하 보호와 목적은 유사하나 조정 가능함 |
| S | 단시간 보호 | 의도적인 지연이 있는 고장 전류 | 하위 차단기와의 선택적 협조 지원 |
| I | 순시 보호 | 심각한 단락 | 의도적인 지연 없이 트립 |
| G | 접지 오류 보호 | 지락 전류 | 특정 배전 시스템 및 중요 시설에서 유용함 |
LSI 트립 유닛은 장한시, 단한시, 순시 기능을 포함합니다. LSIG 트립 유닛은 여기에 지락 보호 기능이 추가됩니다. 모든 전자식 MCCB가 모든 기능을 포함하는 것은 아니므로, 구매자는 차단기 프레임 사이즈뿐만 아니라 트립 유닛 코드를 확인해야 합니다.

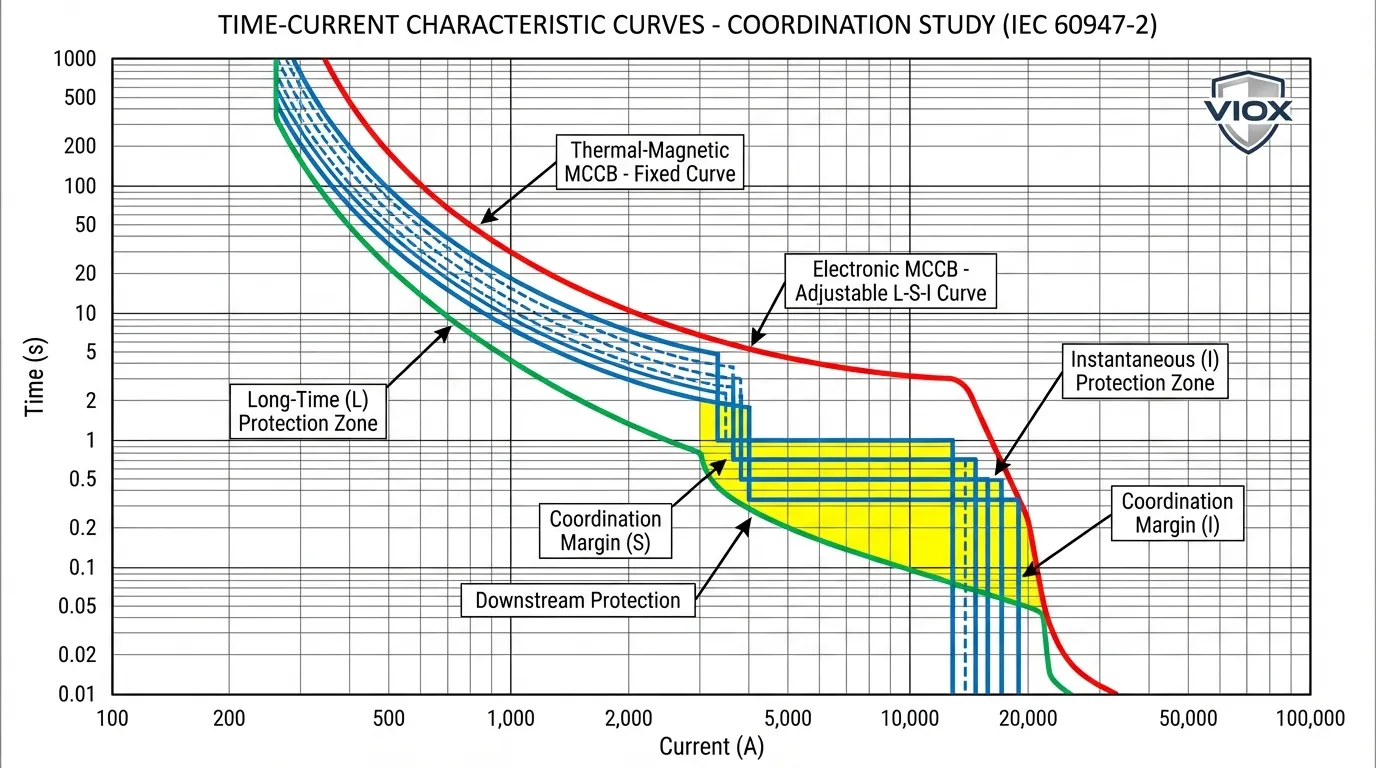

정확도, 조정 가능성 및 시간-전류 곡선
전자식 트립 MCCB의 주요 장점은 단순히 “디지털”이라는 점이 아닙니다. 진정한 장점은 트립 곡선을 제어할 수 있다는 것입니다.
열동전자식 MCCB의 경우, 보호 곡선은 일반적으로 차단기 설계에 의해 결정됩니다. 일부 모델은 제한적인 자기식 조정 기능을 제공할 수 있지만, 여전히 전자식 트립 유닛보다 곡선의 유연성이 떨어집니다.

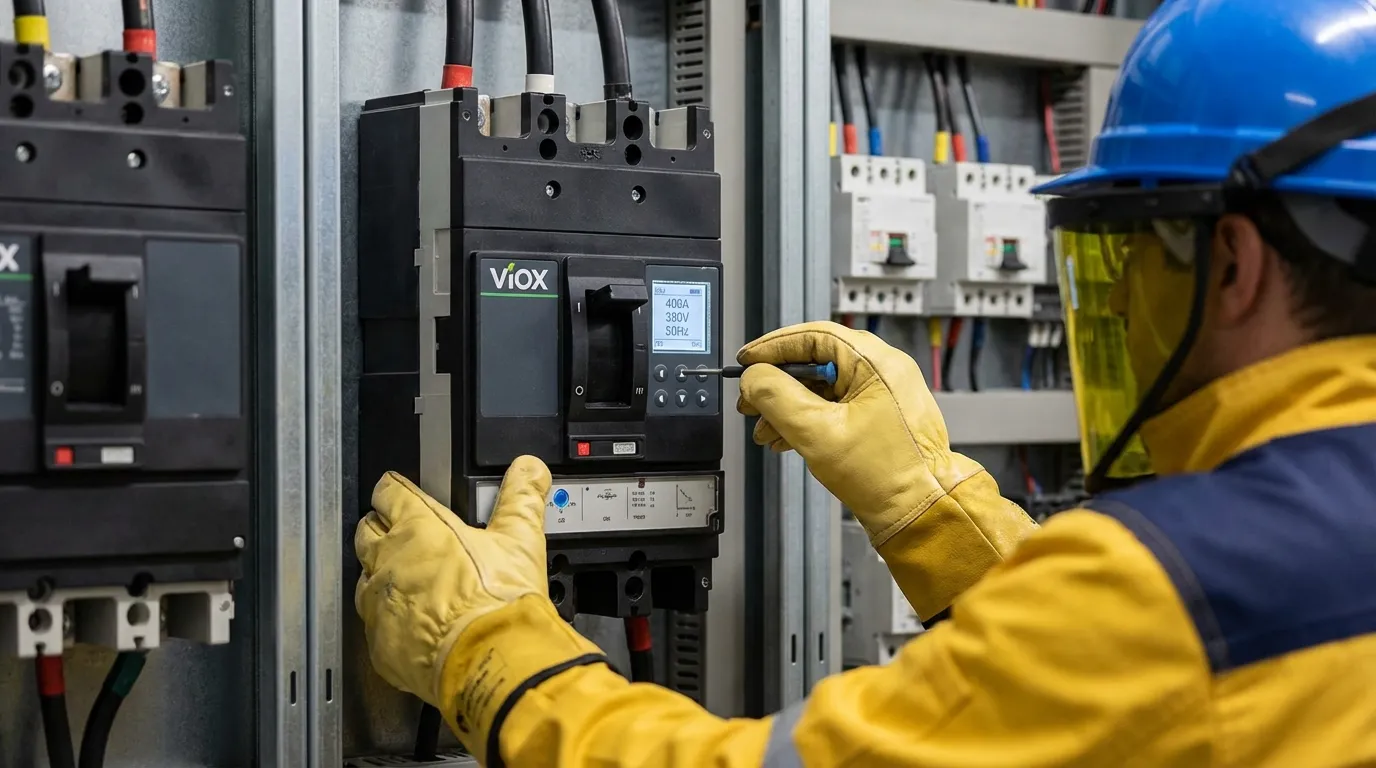

전자식 트립 유닛을 사용하면 엔지니어는 다음 항목을 조정할 수 있습니다:
- 장한시 픽업(long-time pickup)
- 장한시 지연(long-time delay)
- 단시간 픽업
- 단시간 지연
- 순시 픽업
- 지락 픽업 및 지연
이는 상위 차단기와 하위 차단기 간의 협조가 필요할 때 중요합니다. 모든 차단기가 동시에 트립되면 하위 회로의 고장으로 인해 전체 패널의 전원이 차단될 수 있습니다. 적절하게 조정된 전자식 트립 유닛은 하위 차단기가 고장을 먼저 제거하도록 할 수 있습니다.
선택적 협조: 전자식 트립 유닛이 필요한 이유
선택적 협조란 고장 지점과 가장 가까운 보호 장치만 트립되어야 함을 의미합니다. 이는 말하기는 쉽지만 실제 배전 시스템에서 구현하기는 어렵습니다.
전자식 트립 MCCB는 다음과 같은 경우에 더 유용합니다:
- 하위 배전 단계가 다단계로 구성된 경우
- 가동 시간(uptime)이 중요한 경우
- 특정 피더의 결함이 전체 패널의 정전으로 이어지지 않아야 하는 경우
- 차단기를 변압기, 발전기 또는 대형 모터와 협조시켜야 하는 경우
- 프로젝트에서 보호 협조 연구(coordination study)가 요구되는 경우
- 유지보수 팀이 트립 원인 표시를 확인해야 하는 경우
열동전자식 차단기도 많은 단순 시스템에서 협조가 가능하지만, 고정된 곡선 특성으로 인해 엔지니어가 조정할 수 있는 범위가 제한적입니다.
계량, 통신, 지락 및 ZSI 기능
일부 고급 전자식 트립 유닛은 기본 보호 이상의 기능을 지원할 수 있습니다.
| 기능 | 기능 | 중요 주의 사항 |
|---|---|---|
| 측광 | 전류, 전력 또는 에너지 값을 표시하거나 전송 | 정확도 및 매개변수는 모델에 따라 다름 |
| 의사소통 | 모니터링 시스템 또는 BMS에 연결 | 프로토콜 및 게이트웨이 지원 여부 확인 필수 |
| 접지 고장 | 지락 전류 감지 | 일부 트립 유닛에서만 사용 가능 |
| 알람 연락처 | 과부하, 사전 트립 또는 트립 상태 신호 | 배선 및 제어 전압은 패널과 일치해야 함 |
| ZSI | 더 빠른 협조 트립을 위한 영역 선택 인터록(Zone Selective Interlocking) | 호환되는 상위/하위 장치가 지원하는 경우에만 사용 가능 |
영역 선택 인터록(ZSI)이 모든 전자식 MCCB에 존재한다고 가정해서는 안 됩니다. 이는 단순한 제품 라벨이 아닌 시스템 기능입니다. 상위 차단기, 하위 차단기, 배선 및 트립 유닛의 호환성을 모두 확인해야 합니다.
비용 및 총 소유 비용
열동전자식 MCCB는 일반적으로 초기 비용이 저렴합니다. 단순 회로에 지정하기가 더 쉬우며 통신 배선, 트립 유닛 프로그래밍 또는 상세 설정 문서가 필요하지 않습니다.
전자식 트립 MCCB는 비용이 더 높지만, 다음과 같은 시스템 이점이 있을 경우 추가 비용을 정당화할 수 있습니다:
- 불필요한 상위 차단기 트립 감소
- 향상된 보호 협조
- 원격 모니터링
- 유지보수를 위한 부하 데이터 제공
- 접지 오류 보호
- 향후 부하 변경에 대응 가능한 설정 조정 기능
- 개선된 트립 표시 및 고장 분석
단순 조명이나 소규모 전력 간선에는 이러한 프리미엄 비용이 정당화되지 않을 수 있습니다. 하지만 주 배전 간선, 중요 공정 부하, 병원 유틸리티 구역, 데이터 센터, 대형 상업용 패널 또는 산업용 MCC의 경우, 추가적인 기능이 운영상의 위험을 줄여줄 수 있습니다.
적용 선정표
| 응용 프로그램 | 더 적합한 선택 | 이유 |
|---|---|---|
| 소형 분전반 | 열동전자식 배선용 차단기(MCCB) | 단순 보호, 저비용, 제한된 설정 필요 |
| 부하 예측이 가능한 표준 피더 | 열동전자식 배선용 차단기(MCCB) | 고정 곡선으로 충분한 경우가 많음 |
| 메인 인입 차단기 | 전자 트립 MCCB | 향상된 설정 제어 및 모니터링 옵션 |
| Multi-level distribution system | 전자 트립 MCCB | Selective coordination is easier |
| Generator-backed system | 전자 트립 MCCB | Adjustable delay may help coordination and inrush behavior |
| Critical facility distribution | 전자 트립 MCCB | Monitoring, alarms, and coordination matter |
| Cost-sensitive non-critical load | 열동전자식 배선용 차단기(MCCB) | Avoid unnecessary complexity |
| 미래형 스마트 패널 또는 BMS 통합 | 전자 트립 MCCB | 통신 및 계측 기능의 유용성 |
일반적인 선택 실수
실수 1: 단순히 더 고급 기술처럼 들린다는 이유로 전자식 MCCB를 구매하는 것
전자식 트립 보호 장치가 항상 올바른 선택은 아닙니다. 부하가 단순하고 프로젝트에 조정, 계측 또는 통신 기능이 필요하지 않은 경우, 열동전자식 MCCB가 더 경제적인 선택일 수 있습니다.
실수 2: 트립 유닛이 아닌 차단기 프레임만 비교하는 것
두 MCCB는 외관상 비슷해 보일 수 있지만 트립 유닛은 매우 다를 수 있습니다. 두 차단기를 동일한 제품으로 간주하기 전에 트립 유닛 코드, LSI/LSIG 기능, 설정 범위, 통신 옵션 및 액세서리를 확인하십시오.
실수 3: 통신 기능이 기본 포함되어 있다고 가정하는 것
“Electronic trip”이 항상 Modbus, Ethernet, 계측 또는 원격 모니터링을 의미하는 것은 아닙니다. 이러한 기능은 모델별로 다르며 통신 모듈이나 게이트웨이가 필요할 수 있습니다.
실수 4: 선택적 협조(Selective Coordination) 무시
상위 차단기와 하위 차단기가 협조되지 않으면, 하위 단락 사고 시 주 차단기가 트립되어 불필요하게 더 넓은 구역이 정전될 수 있습니다. 이것이 전자식 트립 유닛을 고려해야 하는 가장 강력한 이유 중 하나입니다.
실수 5: 문서화 및 설정 관리 누락
전자식 트립 MCCB는 명확한 설정 기록이 필요합니다. 유지보수 팀이 문서화 없이 설정을 변경하면 보호 협조가 깨질 수 있습니다.
MCCB 데이터시트에서 확인해야 할 사항
| 데이터시트 항목 | 왜 중요한가 |
|---|---|
| 정격 전류 | 피더 및 부하 요구 사항과 일치해야 함 |
| 프레임 사이즈 | 물리적 크기 및 최대 정격 범위를 결정합니다 |
| 단 용량 | 예상 단락 전류를 초과해야 함 |
| Icu 및 Ics | 극한 및 서비스 단락 성능을 나타냅니다 |
| 트립 장치 유형 | 열동전자식, 전자식, LSI 또는 LSIG 기능을 결정합니다 |
| 설정 범위 | 조정 가능한 범위를 결정합니다 |
| 통신 옵션 | BMS 또는 모니터링 호환성을 결정합니다 |
| 지락 보호 옵션 | 선택된 보호 방식에 필수 |
| 액세서리 | 션트 트립, 부족전압 트립, 보조 접점, 알람 접점 |
| 표준 | 프로젝트 및 시장 요구 사항과 일치해야 함 |
제품 수준의 선택 지원은 VIOX를 참조하십시오 MCCB 제품 페이지 그리고 배선용 차단기(MCCB) 전체 가이드.
자주 묻는 질문
열동전자식 MCCB와 전자식 MCCB의 차이점은 무엇입니까?
열동전자식 MCCB는 과부하 보호를 위해 바이메탈 스트립을, 단락 보호를 위해 자기 코일을 사용합니다. 전자식 트립 MCCB는 센서와 전자식 트립 유닛을 사용하여 더 정밀한 보호 설정이 가능합니다.
열동전자식 트립 유닛이란 무엇입니까?
열동전자식 트립 유닛은 열적 과부하 반응과 자기적 단락 반응을 결합한 보호 메커니즘입니다. 이는 구조가 간단하고 신뢰성이 높으며 표준 MCCB에서 흔히 사용됩니다.
MCCB의 전자식 트립 유닛이란 무엇입니까?
전자식 트립 유닛은 전류를 전자적으로 측정하며, 장시간(long-time), 단시간(short-time), 순시(instantaneous) 및 지락(ground-fault) 기능과 같은 조정 가능한 설정에 따라 차단기를 트립시킵니다.
전자식 트립 MCCB가 열동전자식 MCCB보다 더 우수합니까?
전자식은 계통 협조, 모니터링 및 조정 가능한 보호 측면에서 더 우수합니다. 하지만 저비용과 기본적인 보호만으로 충분한 단순 회로에서는 항상 더 나은 선택은 아닐 수 있습니다.
MCCB에서 LSI는 무엇을 의미합니까?
LSI는 장시간(long-time), 단시간(short-time), 순시(instantaneous) 보호를 의미합니다. 이러한 설정은 엔지니어가 차단기의 시간-전류 곡선을 구성하는 데 도움을 줍니다.
MCCB에서 LSIG는 무엇을 의미합니까?
LSIG는 장한시(long-time), 단한시(short-time), 순시(instantaneous) 및 지락(ground-fault) 보호 기능을 의미합니다. G 기능은 지락 보호가 요구되는 특정 배전 시스템에서 유용합니다.
전자식 트립 MCCB가 모니터링 시스템과 통신할 수 있습니까?
일부는 가능하지만 전부는 아닙니다. 통신 기능은 트립 유닛, 액세서리, 프로토콜 및 게이트웨이에 따라 다릅니다. 원격 모니터링을 사양에 포함하기 전에 데이터시트와 프로젝트 요구 사항을 확인해야 합니다.
선택적 협조(selective coordination)에는 어떤 MCCB가 더 좋습니까?
전자식 트립 MCCB는 장한시, 단한시 및 순시 설정을 더 정밀하게 조정할 수 있으므로 일반적으로 선택적 협조에 더 유리합니다.
결론
열동전자식(thermal magnetic)과 전자식 트립 MCCB는 저압 회로를 과부하 및 단락 사고로부터 보호한다는 동일한 기본 문제를 해결합니다. 차이점은 차단기가 제공할 수 있는 제어, 가시성 및 협조의 수준에 있습니다.
단순한 피더나 비용에 민감한 패널의 경우 열동전자식 MCCB로 충분한 경우가 많습니다. 중요 부하, 다단계 배전, 선택적 협조, 계측, 지락 보호 또는 스마트 패널 통합이 필요한 경우에는 전자식 트립 MCCB가 일반적으로 더 나은 선택입니다.
