คำตอบโดยตรง: MCCB แบบ Thermal Magnetic กับแบบ Electronic Trip
MCCB แบบ Thermal Magnetic ใช้แผ่นโลหะคู่ (Bimetal) สำหรับการป้องกันกระแสเกิน และใช้ขดลวดแม่เหล็กสำหรับการป้องกันกระแสลัดวงจร ส่วน MCCB แบบ Electronic Trip ใช้เซนเซอร์ตรวจจับกระแสไฟฟ้าและชุดทริปอิเล็กทรอนิกส์ เพื่อให้สามารถตั้งค่าการป้องกันได้ละเอียดมากขึ้น เช่น การตั้งค่ากระแสเกินแบบหน่วงเวลา (Long-time), กระแสลัดวงจรแบบหน่วงเวลา (Short-time), กระแสลัดวงจรแบบทันที (Instantaneous) และการป้องกันกระแสรั่วลงดิน (Ground-fault).
เลือกใช้ MCCB แบบ Thermal Magnetic สำหรับวงจรย่อยทั่วไป ตู้จ่ายไฟมาตรฐาน และงานที่เน้นความคุ้มค่าด้านราคาซึ่งยอมรับการตั้งค่าแบบคงที่หรือปรับได้จำกัดได้ ส่วนการเลือกใช้ MCCB แบบ Electronic Trip ควรใช้เมื่อระบบต้องการการประสานการทำงานของอุปกรณ์ป้องกัน (Selective Coordination), การปรับกราฟกระแส-เวลา (Time-current curves), การป้องกันกระแสรั่วลงดิน, การวัดค่าทางไฟฟ้า, การสื่อสารข้อมูล, หน้าสัมผัสแจ้งเตือน หรือการรองรับระบบตรวจสอบพลังงานในอนาคต.
สิ่งสำคัญที่ต้องจดจำ
- MCCB แบบ Thermal Magnetic มีความเรียบง่าย ผ่านการพิสูจน์ประสิทธิภาพมาอย่างยาวนาน และคุ้มค่าด้านราคา แต่กราฟการทริปมักจะเป็นแบบคงที่หรือปรับได้เพียงบางส่วนเท่านั้น.
- MCCB แบบ Electronic Trip ให้การตั้งค่าการป้องกันที่แม่นยำและยืดหยุ่นกว่า โดยเฉพาะอย่างยิ่งสำหรับการทำ Selective Coordination ในระบบจำหน่ายไฟฟ้าขนาดใหญ่.
- ชุดทริปอิเล็กทรอนิกส์อาจรองรับการป้องกันแบบ LSI หรือ LSIG รวมถึงการวัดค่าทางไฟฟ้า การบันทึกเหตุการณ์ และการสื่อสารข้อมูล ขึ้นอยู่กับรุ่นของอุปกรณ์.
- คำว่าอิเล็กทรอนิกส์ไม่ได้หมายความว่าดีกว่าเสมอไป สำหรับวงจรย่อยทั่วไป การป้องกันแบบ Thermal Magnetic ก็เพียงพอต่อการใช้งานแล้ว.
- การตัดสินใจขั้นสุดท้ายควรพิจารณาจากประเภทของโหลด ระดับกระแสลัดวงจร การศึกษาการประสานการทำงานของอุปกรณ์ป้องกัน กลยุทธ์การบำรุงรักษา งบประมาณของตู้สวิตช์บอร์ด และข้อกำหนดของโครงการ.
ตารางเปรียบเทียบ MCCB แบบ Thermal Magnetic กับแบบ Electronic Trip
| ปัจจั | MCCB แบบ Thermal Magnetic | MCCB แบบ Electronic Trip |
|---|---|---|
| วิธีการตรวจจับ | แผ่นโลหะคู่ (Bimetal strip) และขดลวดแม่เหล็ก (Magnetic coil) | หม้อแปลงกระแส (CT)/เซนเซอร์ ร่วมกับชุดทริปแบบอิเล็กทรอนิกส์ |
| ป้องกันการโอเวอร์โหลด | ส่วนประกอบทางความร้อนจะโค้งงอเมื่อได้รับความร้อน | การตั้งค่ากระแสใช้งาน (Long-time pickup) และเวลาหน่วง (Delay) |
| การป้องกันไฟฟ้าลัดวงจร | ส่วนประกอบแม่เหล็กจะตัดวงจรอย่างรวดเร็วเมื่อเกิดกระแสไฟฟ้าสูง | การตั้งค่าช่วงเวลาสั้นและ/หรือการตัดวงจรทันที |
| ความสามารถในการปรับเปลี่ยน | แบบคงที่หรือแบบจำกัดขึ้นอยู่กับรุ่น | ช่วงการตั้งค่าที่กว้างขึ้นขึ้นอยู่กับชุดทริป (Trip unit) |
| การประสานงานแบบเลือก | มีข้อจำกัดมากกว่าเนื่องจากเส้นกราฟการทำงานแบบคงที่ | ทำได้ง่ายกว่าด้วยการตั้งค่าหน่วงเวลาและค่ากระแสเริ่มทำงาน (Pickup) ที่ปรับได้ |
| พื้นฐานความผิดขอการคุ้มครอง | โดยปกติจะไม่มีมาให้ในรุ่นพื้นฐาน | มีให้ใช้งานในชุดทริป (Trip unit) รุ่น LSIG บางรุ่นเท่านั้น |
| การวัดค่าและการสื่อสาร | โดยปกติไม่มีให้บริการ | มีให้บริการในชุดทริปยูนิตขั้นสูงบางรุ่น |
| อิทธิพลของอุณหภูมิโดยรอบ | อุปกรณ์ตรวจจับความร้อนอาจได้รับผลกระทบจากอุณหภูมิ | การตรวจจับด้วยระบบอิเล็กทรอนิกส์อาจขึ้นอยู่กับอุณหภูมิโดยรอบน้อยกว่า แต่ขีดจำกัดขึ้นอยู่กับเอกสารข้อมูลทางเทคนิค |
| ค่าใช้จ่าย | ต้นทุนเริ่มต้นต่ำกว่า | ต้นทุนเริ่มต้นสูงกว่า |
| เหมาะสมที่สุด | ระบบจ่ายไฟทั่วไป ตู้ควบคุมขนาดเล็ก โหลดมาตรฐาน | ระบบจำหน่ายไฟฟ้าที่สำคัญ การประสานการทำงานที่ซับซ้อน การตรวจสอบ และระบบไฟฟ้าภายในอาคาร |
Thermal Magnetic MCCB คืออะไร?
เซอร์กิตเบรกเกอร์แบบเคสหล่อ (MCCB) ชนิด Thermal Magnetic ประกอบด้วยกลไกการทริปสองระบบ:
- การทริปด้วยความร้อน (Thermal trip): แผ่นโลหะคู่ (Bimetal) จะเกิดความร้อนและโค้งงอเมื่อมีกระแสเกินไหลผ่านอย่างต่อเนื่อง.
- การทริปด้วยแม่เหล็ก (Magnetic trip): ขดลวดแม่เหล็กไฟฟ้าจะตอบสนองอย่างรวดเร็วต่อกระแสไฟฟ้าลัดวงจรที่สูง.
ส่วนของ Thermal ทำหน้าที่ป้องกันการใช้งานเกินกำลัง (Overload) ที่กินเวลานานจนอาจทำให้สายไฟหรืออุปกรณ์เกิดความร้อนสูงเกินไป ส่วนของ Magnetic จะตอบสนองต่อการลัดวงจร (Short circuit) ซึ่งเป็นสภาวะที่กระแสไฟฟ้าพุ่งสูงขึ้นอย่างรวดเร็วและจำเป็นต้องถูกตัดวงจรก่อนที่จะเกิดความเสียหายร้ายแรง.
การออกแบบนี้ถูกนำมาใช้อย่างแพร่หลายเนื่องจากมีความทนทานและเข้าใจการทำงานได้ง่าย สำหรับระบบจ่ายไฟทั่วไป ปั๊มน้ำ ตู้จ่ายไฟขนาดเล็ก และโหลดที่ไม่สำคัญมากนัก MCCB ชนิด Thermal Magnetic ยังคงเป็นตัวเลือกที่ใช้งานได้จริงและเหมาะสมที่สุด.
การตัดวงจรด้วยความร้อน (Thermal Trip) เทียบกับการตัดวงจรด้วยแม่เหล็ก (Magnetic Trip): การทำงานของทั้งสองส่วน
| การทำงาน | ส่วนประกอบภายใน | สภาวะกระแสไฟฟ้า | วัตถุประสงค์ในการป้องกัน |
|---|---|---|---|
| การตัดวงจรด้วยความร้อน | แผ่นโลหะคู่ (Bimetal strip) | การใช้กระแสเกินพิกัดในระดับปานกลางเป็นระยะเวลาหนึ่ง | ป้องกันสายไฟและอุปกรณ์จากความร้อนสูงเกินไป |
| การตัดวงจรด้วยแม่เหล็ก | ขดลวดแม่เหล็กไฟฟ้าหรือโซลีนอยด์ | กระแสไฟฟ้าลัดวงจรสูง | ให้การตัดกระแสไฟฟ้าเมื่อเกิดความผิดปกติอย่างรวดเร็ว |
| การสับสวิตช์ด้วยมือ | กลไกการทำงาน | การสับสวิตช์หรือการรีเซ็ตตามปกติ | เปิดและปิดวงจรด้วยมือ |
| การดับอาร์ค | หน้าสัมผัสและห้องดับอาร์ก | การตัดกระแสไฟฟ้าเมื่อเกิดความผิดปกติ | ควบคุมและดับอาร์ก |
นี่คือเหตุผลว่าทำไมคำว่า “thermal magnetic” จึงไม่ควรถูกมองว่าเป็นกลไกการทำงานเพียงอย่างเดียว แต่เป็นการทำงานเพื่อป้องกันสองรูปแบบที่แตกต่างกันภายในเซอร์กิตเบรกเกอร์ตัวเดียว.
สำหรับคำอธิบายเพิ่มเติมเกี่ยวกับพิกัดของ MCCB เช่น Icu, Ics, Icw และ Icm โปรดดูคู่มือของ VIOX พิกัดเซอร์กิตเบรกเกอร์.

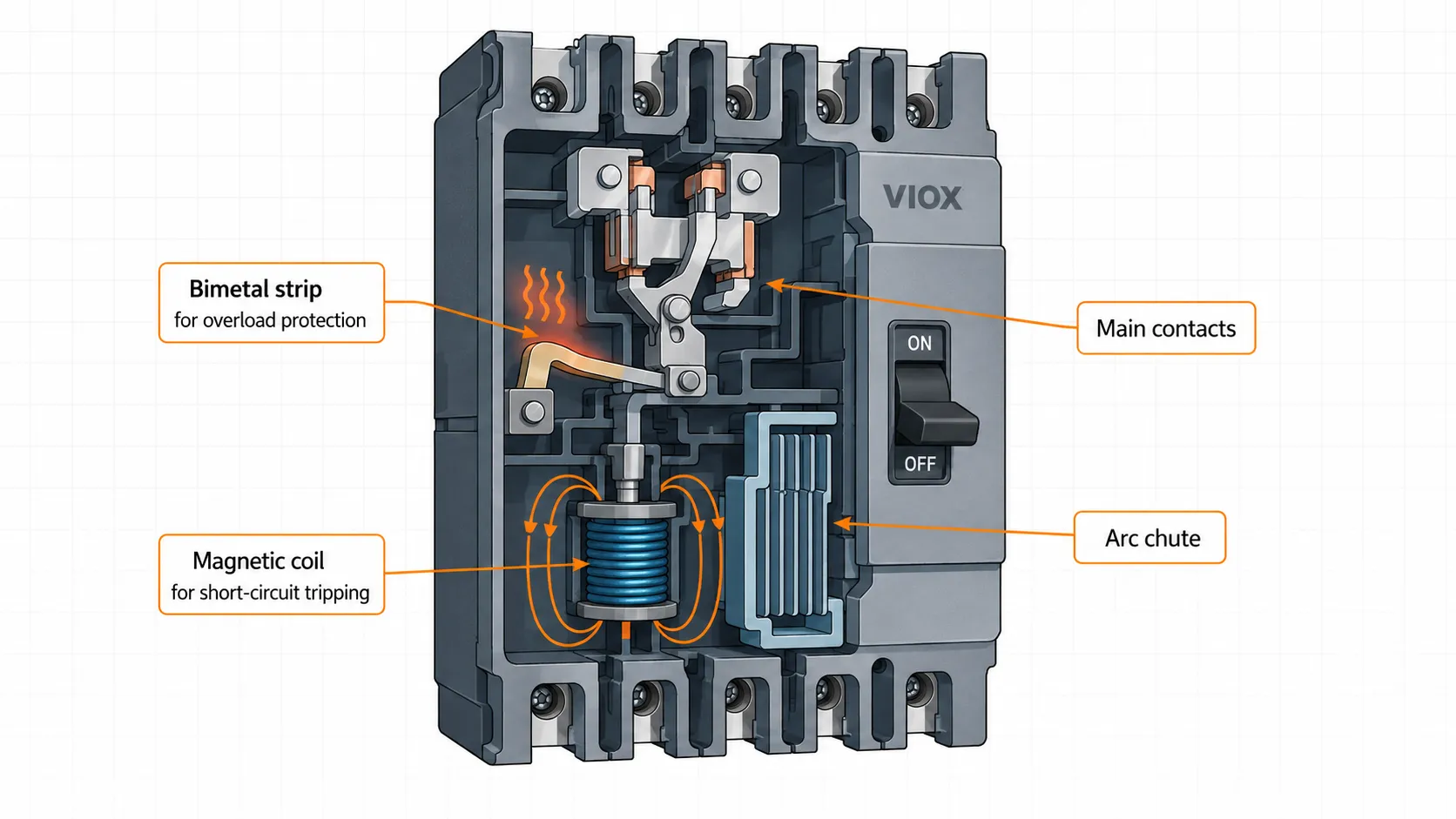

แผนภาพเซอร์กิตเบรกเกอร์แบบเทอร์มอลแมกเนติก: สิ่งที่ควรแสดง
แผนภาพเซอร์กิตเบรกเกอร์แบบเทอร์มอลแมกเนติกที่มีประโยชน์ควรแสดงส่วนประกอบภายใน 4 ส่วน:
| ส่วนของแผนภาพ | สิ่งที่แสดงถึง | ทำไมมันจึงสำคัญ |
|---|---|---|
| แผ่นโลหะคู่ (Bimetal strip) | การตอบสนองต่อการโอเวอร์โหลดด้วยความร้อน | อธิบายการตัดวงจรแบบหน่วงเวลาเมื่อเกิดการโอเวอร์โหลดอย่างต่อเนื่อง |
| ขดลวดแม่เหล็ก | การตอบสนองต่อการลัดวงจร | อธิบายการทริปอย่างรวดเร็วเมื่อเกิดกระแสลัดวงจรสูง |
| หน้าสัมผัสและกลไกการทำงาน | เส้นทางการเปิดและปิดวงจร | แสดงให้เห็นว่าวงจรถูกตัดขาดทางกายภาพอย่างไร |
| รางโค้ง | การแยกและการระบายความร้อนของอาร์ค | แสดงให้เห็นว่าเบรกเกอร์ควบคุมอาร์คที่เกิดจากความผิดปกติได้อย่างไร |
เพื่อความชัดเจนทางวิศวกรรม แผนภาพไม่ควรแสดง MCCB แบบเทอร์มอลแมกเนติกเป็นกล่องดำ แต่ควรแสดงให้เห็นถึงเส้นทางการทริปสองรูปแบบที่แยกจากกัน ได้แก่ การป้องกันการใช้กระแสเกินจากความร้อนแบบช้า และการป้องกันการลัดวงจรจากแม่เหล็กแบบเร็ว.
Electronic Trip Unit คืออะไร?
Electronic Trip Unit ทำหน้าที่วัดกระแสไฟฟ้าโดยใช้เซนเซอร์ภายในและประมวลผลสัญญาณดังกล่าวด้วยระบบอิเล็กทรอนิกส์ แทนที่จะอาศัยเพียงการตอบสนองทางความร้อนเชิงกลเพียงอย่างเดียว ชุดทริปอิเล็กทรอนิกส์สามารถเปรียบเทียบกระแสไฟฟ้าที่วัดได้กับค่าการตั้งค่าที่ปรับแต่งได้.
ขึ้นอยู่กับรุ่น Electronic Trip Unit สามารถให้คุณสมบัติดังนี้:
- การป้องกันกระแสเกินแบบหน่วงเวลา (Long-time protection) ที่ปรับตั้งค่าได้
- การป้องกันกระแสลัดวงจรแบบหน่วงเวลา (Short-time protection) ที่ปรับตั้งค่าได้
- การป้องกันกระแสลัดวงจรแบบทันที (Instantaneous protection)
- การป้องกันกระแสไฟฟ้ารั่วลงดิน
- ฟังก์ชันการป้องกันความไม่สมดุลของเฟสหรือการป้องกันสายศูนย์ (Neutral protection)
- การแสดงผลหรือการวัดค่ากระแสโหลด
- เอาต์พุตแจ้งเตือนหรืออินเทอร์เฟซการสื่อสาร
- การแสดงสถานะเหตุการณ์หรือการทริป
ฟังก์ชันที่แน่นอนขึ้นอยู่กับเฟรมของ MCCB, ประเภทของชุดทริป, ผู้ผลิต และข้อกำหนดของโครงการ.

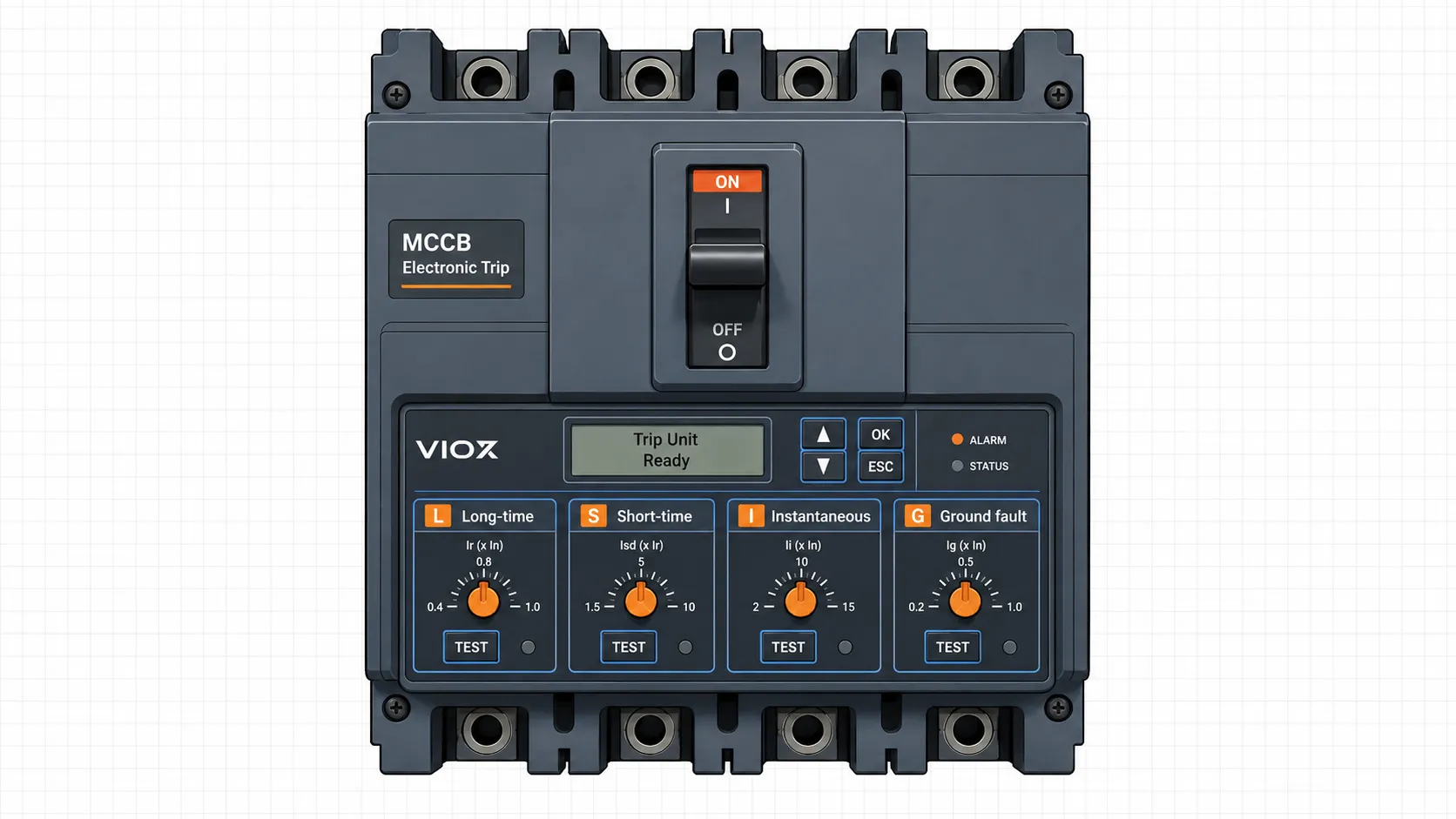

คำอธิบายการตั้งค่า LSI และ LSIG
MCCB แบบอิเล็กทรอนิกส์มักถูกอธิบายด้วยฟังก์ชันการป้องกัน เช่น L, S, I และ G.
| การทำงาน | ความหมาย | สิ่งที่ป้องกัน | ทำไมมันจึงสำคัญ |
|---|---|---|---|
| ล | การป้องกันกระแสเกินระยะยาว (Long-time protection) | การใช้งานเกินพิกัดอย่างต่อเนื่อง | มีวัตถุประสงค์คล้ายกับการป้องกันกระแสเกินแบบความร้อน แต่สามารถปรับตั้งค่าได้ |
| S | การป้องกันกระแสลัดวงจรแบบหน่วงเวลา (Short-time protection) | กระแสลัดวงจรสูงที่มีการหน่วงเวลาตามที่กำหนด | ช่วยในการทำระบบเลือกตัดวงจร (Selective coordination) กับเบรกเกอร์ตัวลูก |
| ฉัน | การป้องกันแบบตัดวงจรทันที (Instantaneous protection) | การลัดวงจรที่รุนแรง | การตัดวงจรโดยไม่มีการหน่วงเวลา |
| จี | การป้องกันกระแสไฟรั่วลงดิน | กระแสไฟฟ้ารั่วลงดิน (Ground-fault current) | มีประโยชน์ในระบบจำหน่ายไฟฟ้าที่เลือกสรรและสถานที่ที่มีความสำคัญสูง |
ชุดทริปแบบ LSI ประกอบด้วยฟังก์ชันหน่วงเวลาแบบยาว (long-time) หน่วงเวลาแบบสั้น (short-time) และแบบทันทีทันใด (instantaneous) ส่วนชุดทริปแบบ LSIG จะเพิ่มการป้องกันกระแสไฟฟ้ารั่วลงดินเข้ามาด้วย MCCB แบบอิเล็กทรอนิกส์ไม่ได้มีทุกฟังก์ชันเสมอไป ดังนั้นผู้ซื้อควรตรวจสอบรหัสของชุดทริป ไม่ใช่ดูเพียงแค่ขนาดเฟรมของเซอร์กิตเบรกเกอร์เท่านั้น.
ความแม่นยำ ความสามารถในการปรับตั้ง และกราฟกระแส-เวลา (Time-Current Curves)
ประโยชน์หลักของ MCCB แบบชุดทริปอิเล็กทรอนิกส์ไม่ใช่การเป็น “ดิจิทัล” แต่ประโยชน์ที่แท้จริงคือการควบคุมกราฟการทริปได้.
สำหรับ MCCB แบบเทอร์มอลแมกเนติก กราฟการป้องกันมักถูกกำหนดโดยการออกแบบของเบรกเกอร์ บางรุ่นอาจปรับตั้งค่าแม่เหล็กได้จำกัด แต่กราฟก็ยังมีความยืดหยุ่นน้อยกว่าชุดทริปแบบอิเล็กทรอนิกส์.
สำหรับชุดทริปแบบอิเล็กทรอนิกส์ วิศวกรสามารถปรับตั้งค่าได้ดังนี้:
- ค่ากระแสเริ่มทำงานแบบหน่วงเวลาแบบยาว (long-time pickup)
- ค่าเวลาหน่วงแบบยาว (long-time delay)
- ค่ากระแสตัดวงจรช่วงเวลาสั้น (short-time pickup)
- ค่าหน่วงเวลาตัดวงจรช่วงเวลาสั้น (short-time delay)
- ค่ากระแสตัดวงจรทันที (instantaneous pickup)
- ค่ากระแสและเวลาหน่วงสำหรับการตัดวงจรเมื่อเกิดกระแสไฟฟ้ารั่วลงดิน (ground-fault pickup and delay)
สิ่งนี้มีความสำคัญเมื่อเบรกเกอร์ต้นทางและปลายทางต้องทำงานประสานกัน หากเบรกเกอร์ทุกตัวตัดวงจรพร้อมกัน แผงจ่ายไฟทั้งหมดอาจสูญเสียพลังงานได้เมื่อเกิดความผิดปกติที่จุดปลายทาง การปรับตั้งค่าชุดทริปอิเล็กทรอนิกส์อย่างเหมาะสมจะช่วยให้เบรกเกอร์ปลายทางสามารถตัดวงจรเพื่อแก้ไขความผิดปกติได้ก่อน.

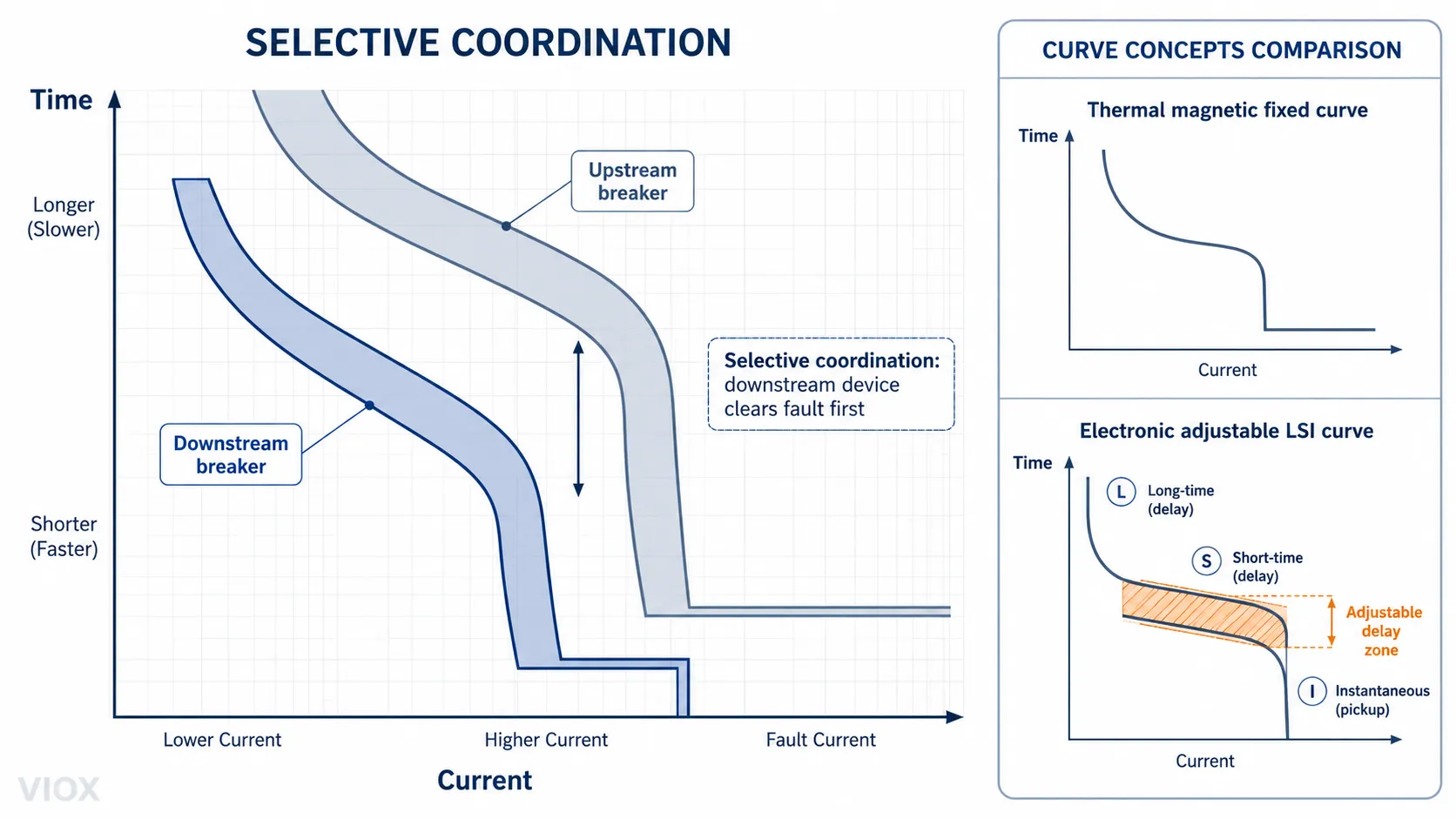

การประสานการทำงานแบบเลือกเฉพาะ (Selective Coordination): เมื่อใดที่ชุดทริปอิเล็กทรอนิกส์มีความคุ้มค่า
การประสานการทำงานแบบเลือกเฉพาะหมายความว่า อุปกรณ์ป้องกันที่อยู่ใกล้จุดเกิดเหตุมากที่สุดควรเป็นตัวตัดวงจรเพียงตัวเดียว ซึ่งเป็นเรื่องที่พูดง่ายแต่ทำได้ยากในระบบจำหน่ายไฟฟ้าจริง.
MCCB แบบทริปด้วยอิเล็กทรอนิกส์จะมีประโยชน์มากกว่าในกรณีที่:
- มีระดับการจ่ายไฟย่อยหลายระดับ
- ความต่อเนื่องในการทำงานของระบบมีความสำคัญ
- ความผิดปกติที่เกิดขึ้นในวงจรย่อยหนึ่งไม่ควรทำให้ทั้งแผงควบคุมต้องหยุดทำงาน
- เซอร์กิตเบรกเกอร์จำเป็นต้องมีการประสานการทำงานร่วมกับหม้อแปลง เครื่องกำเนิดไฟฟ้า หรือมอเตอร์ขนาดใหญ่
- โครงการจำเป็นต้องมีการศึกษาเรื่องการประสานการทำงานของอุปกรณ์ป้องกัน (Coordination Study)
- ทีมบำรุงรักษาต้องการทราบสาเหตุของการทริป
เซอร์กิตเบรกเกอร์แบบเทอร์มอลแมกเนติกยังคงสามารถประสานการทำงานได้ในระบบทั่วไปหลายประเภท แต่เส้นกราฟการทำงานที่ถูกกำหนดไว้ตายตัวทำให้วิศวกรมีขอบเขตในการปรับตั้งค่าได้น้อยกว่า.
คุณสมบัติการวัดค่า การสื่อสาร การตรวจจับกระแสไฟฟ้ารั่วลงดิน และระบบ ZSI
ชุดทริปอิเล็กทรอนิกส์ขั้นสูงบางรุ่นสามารถรองรับฟังก์ชันที่นอกเหนือไปจากการป้องกันพื้นฐานได้.
| คุณสมบัติ | สิ่งที่มันทำ | ข้อควรระวังที่สำคัญ |
|---|---|---|
| การวัดแสง | แสดงผลหรือส่งค่ากระแสไฟฟ้า กำลังไฟฟ้า หรือพลังงาน | ความแม่นยำและพารามิเตอร์จะแตกต่างกันไปตามแต่ละรุ่น |
| การสื่อสาร | เชื่อมต่อกับระบบตรวจสอบหรือระบบบริหารจัดการอาคาร (BMS) | ต้องตรวจสอบการรองรับโปรโตคอลและเกตเวย์ |
| กระแสไฟฟ้ารั่ว | ตรวจจับกระแสไฟฟ้ารั่วลงดิน | มีเฉพาะในชุดทริปยูนิตบางรุ่นเท่านั้น |
| การติดต่อแจ้งเตือน | ส่งสัญญาณแจ้งเตือนสภาวะโอเวอร์โหลด, สภาวะก่อนทริป (pre-trip) หรือสภาวะทริป | การเดินสายไฟและแรงดันไฟฟ้าควบคุมต้องตรงกับตู้ควบคุม |
| ZSI | ระบบประสานการทำงานแบบเลือกโซน (Zone selective interlocking) เพื่อการทริปที่รวดเร็วและประสานกัน | ใช้งานได้เฉพาะเมื่ออุปกรณ์ต้นทาง/ปลายทางที่รองรับสนับสนุนฟังก์ชันนี้เท่านั้น |
ระบบประสานการทำงานแบบเลือกโซน (ZSI) ไม่ได้มีอยู่ใน MCCB อิเล็กทรอนิกส์ทุกรุ่น เนื่องจากเป็นคุณสมบัติของระบบ ไม่ใช่แค่ฉลากผลิตภัณฑ์ จำเป็นต้องตรวจสอบความเข้ากันได้ของเบรกเกอร์ต้นทาง เบรกเกอร์ปลายทาง การเดินสายไฟ และชุดทริปยูนิตให้ครบถ้วน.
ต้นทุนและต้นทุนรวมในการเป็นเจ้าของ
โดยปกติแล้ว MCCB แบบเทอร์มอลแมกเนติกจะมีราคาเริ่มต้นที่ต่ำกว่า ง่ายต่อการระบุสเปกสำหรับวงจรทั่วไป และไม่จำเป็นต้องมีการเดินสายสื่อสาร การตั้งค่าโปรแกรมทริปยูนิต หรือเอกสารการตั้งค่าที่ซับซ้อน.
MCCB แบบทริปด้วยอิเล็กทรอนิกส์มีราคาสูงกว่า แต่ความคุ้มค่าของต้นทุนที่เพิ่มขึ้นสามารถพิสูจน์ได้เมื่อระบบได้รับประโยชน์จาก:
- การทริปของอุปกรณ์ต้นทางโดยไม่จำเป็นที่ลดน้อยลง
- การประสานการทำงาน (Coordination) ที่ดียิ่งขึ้น
- การตรวจสอบสถานะจากระยะไกล
- ข้อมูลโหลดสำหรับการบำรุงรักษา
- การป้องกันกระแสไฟฟ้ารั่วลงดิน
- การตั้งค่าที่ปรับเปลี่ยนได้เพื่อรองรับการเปลี่ยนแปลงของโหลดในอนาคต
- การแสดงสถานะการทริปและการวิเคราะห์ความผิดปกติที่แม่นยำยิ่งขึ้น
สำหรับวงจรย่อยแสงสว่างหรือวงจรจ่ายไฟขนาดเล็ก ค่าใช้จ่ายส่วนเพิ่มนี้อาจไม่คุ้มค่า แต่สำหรับเมนจ่ายไฟหลัก โหลดในกระบวนการผลิตที่สำคัญ พื้นที่สาธารณูปโภคในโรงพยาบาล ศูนย์ข้อมูล ตู้ไฟขนาดใหญ่ในอาคารพาณิชย์ หรือตู้ควบคุมมอเตอร์ในโรงงานอุตสาหกรรม ฟังก์ชันการทำงานที่เพิ่มขึ้นนี้สามารถช่วยลดความเสี่ยงในการดำเนินงานได้.

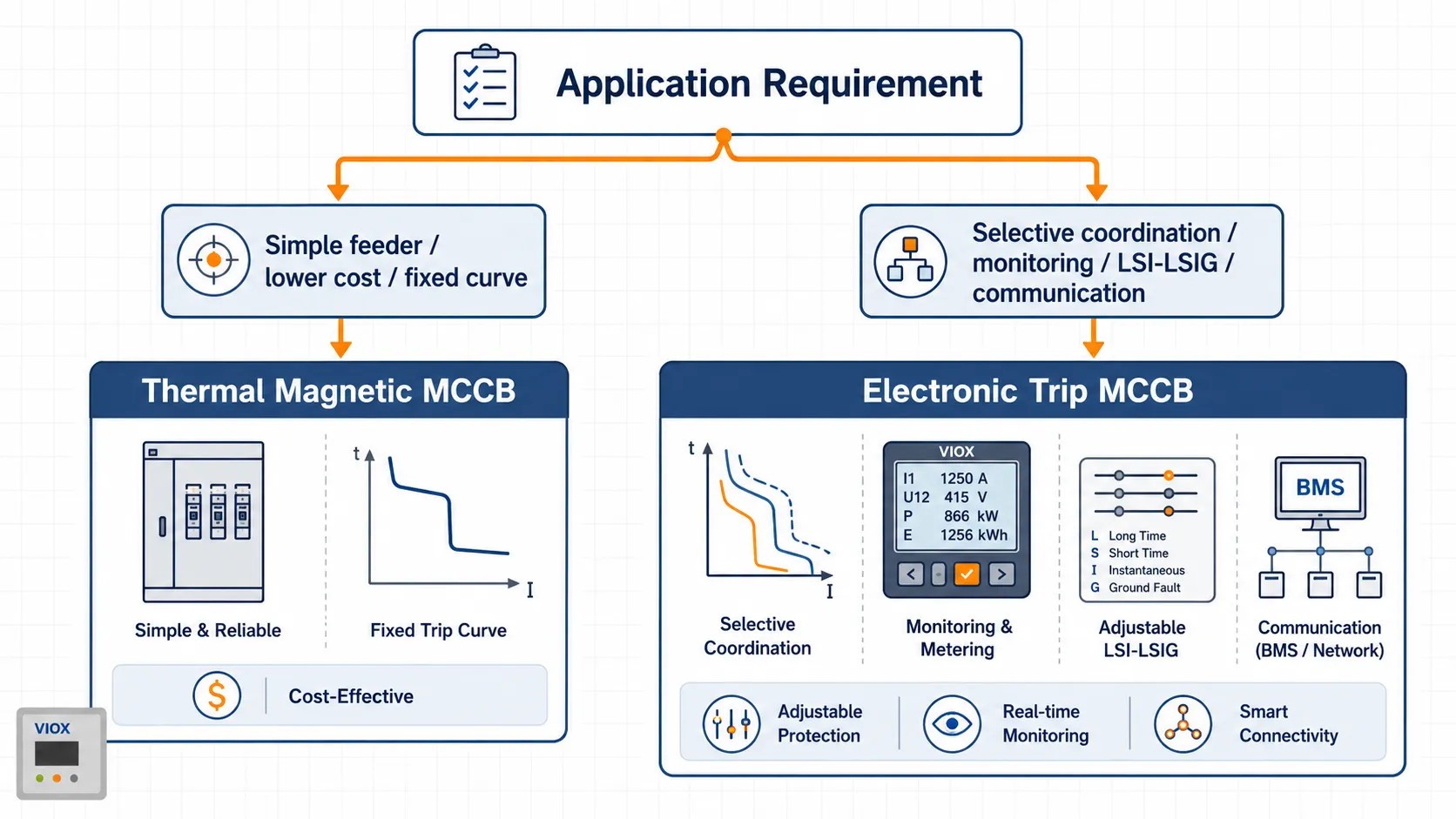

ตารางการเลือกใช้งาน
| โปรแกรม | ความเหมาะสมในการใช้งาน | เหตุผล |
|---|---|---|
| ตู้คอนซูเมอร์ยูนิตขนาดเล็ก | เซอร์กิตเบรกเกอร์แบบ MCCB ชนิดเทอร์มอลแมกเนติก | การป้องกันแบบพื้นฐาน ต้นทุนต่ำ ไม่จำเป็นต้องตั้งค่าที่ซับซ้อน |
| วงจรย่อยมาตรฐานที่มีโหลดคงที่และคาดการณ์ได้ | เซอร์กิตเบรกเกอร์แบบ MCCB ชนิดเทอร์มอลแมกเนติก | เส้นกราฟการตัดกระแสแบบคงที่มักเพียงพอต่อการใช้งาน |
| เซอร์กิตเบรกเกอร์หลักสำหรับขาเข้า | MCCB แบบ Electronic Trip | การควบคุมการตั้งค่าและตัวเลือกการตรวจสอบสถานะที่ดีกว่า |
| ระบบจำหน่ายไฟฟ้าแบบหลายระดับ | MCCB แบบ Electronic Trip | การประสานการทำงานแบบเลือกเฉพาะ (Selective coordination) ทำได้ง่ายขึ้น |
| ระบบที่มีเครื่องกำเนิดไฟฟ้าสำรอง | MCCB แบบ Electronic Trip | การปรับตั้งค่าหน่วงเวลาอาจช่วยในการประสานการทำงานและพฤติกรรมกระแสกระชาก |
| ระบบจำหน่ายไฟฟ้าสำหรับสถานที่สำคัญ | MCCB แบบ Electronic Trip | การตรวจสอบ การแจ้งเตือน และการประสานการทำงานเป็นสิ่งสำคัญ |
| โหลดที่ไม่สำคัญและเน้นความคุ้มค่าด้านต้นทุน | เซอร์กิตเบรกเกอร์แบบ MCCB ชนิดเทอร์มอลแมกเนติก | หลีกเลี่ยงความซับซ้อนที่ไม่จำเป็น |
| การรองรับระบบสมาร์ทพาเนลหรือการเชื่อมต่อกับระบบ BMS ในอนาคต | MCCB แบบ Electronic Trip | ระบบสื่อสารและการวัดค่าอาจมีความจำเป็น |
ข้อผิดพลาดในการเลือกทั่วไป
ข้อผิดพลาดที่ 1: การเลือกซื้อ MCCB แบบอิเล็กทรอนิกส์เพียงเพราะฟังดูทันสมัยกว่า
การป้องกันด้วยทริปยูนิตแบบอิเล็กทรอนิกส์ไม่ใช่ตัวเลือกที่ถูกต้องเสมอไป หากโหลดเป็นแบบทั่วไปและโครงการไม่ได้ต้องการการประสานการทำงาน การวัดค่า หรือการสื่อสาร MCCB แบบ Thermal Magnetic อาจเป็นตัวเลือกที่คุ้มค่ากว่า.
ข้อผิดพลาดที่ 2: การเปรียบเทียบที่โครงสร้างของเบรกเกอร์แทนที่จะเป็นทริปยูนิต
MCCB สองตัวอาจดูคล้ายกันแต่มีทริปยูนิตที่แตกต่างกันมาก ควรตรวจสอบรหัสทริปยูนิต ฟังก์ชัน LSI/LSIG ช่วงการตั้งค่า ตัวเลือกการสื่อสาร และอุปกรณ์เสริม ก่อนที่จะสรุปว่าเบรกเกอร์ทั้งสองตัวนั้นเทียบเท่ากัน.
ข้อผิดพลาดที่ 3: การทึกทักเอาเองว่าระบบสื่อสารรวมอยู่ในตัวอุปกรณ์แล้ว
“Electronic trip” ไม่ได้หมายความถึง Modbus, Ethernet, การวัดค่า หรือการตรวจสอบระยะไกลเสมอไป ฟังก์ชันเหล่านี้ขึ้นอยู่กับรุ่นของอุปกรณ์และอาจต้องใช้โมดูลสื่อสารหรือเกตเวย์เพิ่มเติม.
ข้อผิดพลาดที่ 4: การละเลยเรื่อง Selective Coordination
หากเบรกเกอร์ต้นทางและปลายทางไม่มีการประสานการทำงาน (Coordination) เมื่อเกิดความผิดปกติที่ปลายทาง อาจทำให้เบรกเกอร์หลักทริปและส่งผลให้พื้นที่ขนาดใหญ่กว่าที่จำเป็นต้องดับไฟ นี่คือหนึ่งในเหตุผลสำคัญที่สุดที่ควรพิจารณาใช้ชุดทริปแบบอิเล็กทรอนิกส์.
ข้อผิดพลาดที่ 5: การลืมจัดทำเอกสารและการควบคุมการตั้งค่า
MCCB แบบอิเล็กทรอนิกส์จำเป็นต้องมีการบันทึกค่าการตั้งค่าที่ชัดเจน หากทีมบำรุงรักษาเปลี่ยนค่าโดยไม่มีการบันทึก อาจทำให้การประสานการป้องกันสูญเสียไป.
สิ่งที่ต้องตรวจสอบในเอกสารข้อมูล (Datasheet) ของ MCCB
| รายการข้อมูลทางเทคนิค | ทำไมมันจึงสำคัญ |
|---|---|
| กระแสไฟฟ้าที่กำหนด | ต้องตรงกับความต้องการของสายป้อน (Feeder) และโหลด |
| ขนาดเฟรม (Frame size) | กำหนดขนาดทางกายภาพและช่วงพิกัดกระแสสูงสุด |
| ทำลายคืน | ต้องมีค่าพิกัดกระแสลัดวงจรสูงกว่ากระแสลัดวงจรที่คาดว่าจะเกิดขึ้น |
| Icu และ Ics | แสดงประสิทธิภาพการตัดกระแสลัดวงจรสูงสุด (Ultimate) และการใช้งาน (Service) |
| ประเภทหน่วยทริป | กำหนดความสามารถของทริปยูนิตแบบ Thermal Magnetic, Electronic, LSI หรือ LSIG |
| ช่วงการตั้งค่า (Setting range) | กำหนดระดับความสามารถในการปรับตั้งค่า |
| ตัวเลือกการสื่อสาร (Communication option) | กำหนดความเข้ากันได้กับระบบ BMS หรือระบบตรวจสอบสถานะ |
| ตัวเลือกการป้องกันกระแสไฟฟ้ารั่วลงดิน (Ground fault option) | จำเป็นสำหรับรูปแบบการป้องกันที่เลือกไว้ |
| เครื่องประดับ | ชันท์ทริป (Shunt trip), อันเดอร์โวลเทจรีลีส (Undervoltage release), หน้าสัมผัสช่วย (Auxiliary contact), หน้าสัมผัสสัญญาณเตือน (Alarm contact) |
| มาตรฐาน | ต้องสอดคล้องกับข้อกำหนดของโครงการและตลาด |
สำหรับการสนับสนุนการเลือกผลิตภัณฑ์ในระดับหน่วย โปรดดู VIOX หน้าผลิตภัณฑ์ MCCB และ คู่มือฉบับสมบูรณ์สำหรับเซอร์กิตเบรกเกอร์แบบเคสหล่อ (MCCB).
คำถามที่พบบ่อย
ความแตกต่างระหว่าง MCCB แบบเทอร์มอลแมกเนติกและแบบอิเล็กทรอนิกส์คืออะไร?
MCCB แบบเทอร์มอลแมกเนติกใช้แผ่นโลหะคู่ (Bimetal strip) สำหรับป้องกันการใช้กระแสเกิน และใช้ขดลวดแม่เหล็กสำหรับป้องกันการลัดวงจร ส่วน MCCB แบบอิเล็กทรอนิกส์ใช้เซนเซอร์และชุดทริปอิเล็กทรอนิกส์เพื่อให้สามารถปรับตั้งค่าการป้องกันได้ละเอียดมากขึ้น.
ชุดทริปแบบเทอร์มอลแมกเนติกคืออะไร?
ชุดทริปแบบความร้อนและแม่เหล็ก (Thermal magnetic trip unit) คือกลไกป้องกันที่รวมการตอบสนองต่อการโอเวอร์โหลดด้วยความร้อนและการตอบสนองต่อไฟฟ้าลัดวงจรด้วยแม่เหล็กเข้าด้วยกัน มีความเรียบง่าย เชื่อถือได้ และเป็นที่นิยมใน MCCB มาตรฐาน.
ชุดทริปแบบอิเล็กทรอนิกส์ (Electronic trip unit) ใน MCCB คืออะไร?
ชุดทริปแบบอิเล็กทรอนิกส์จะวัดกระแสไฟฟ้าด้วยระบบอิเล็กทรอนิกส์และสั่งตัดวงจรตามค่าที่ปรับตั้งไว้ เช่น ฟังก์ชันการป้องกันกระแสเกินแบบหน่วงเวลา (Long-time), การป้องกันกระแสลัดวงจรแบบหน่วงเวลา (Short-time), การป้องกันกระแสลัดวงจรแบบทันที (Instantaneous) และการป้องกันกระแสรั่วลงดิน (Ground-fault).
MCCB แบบชุดทริปอิเล็กทรอนิกส์ดีกว่า MCCB แบบความร้อนและแม่เหล็กหรือไม่?
แบบอิเล็กทรอนิกส์ดีกว่าในด้านการประสานการทำงาน (Coordination) การตรวจสอบสถานะ และการปรับตั้งค่าการป้องกัน แต่ไม่จำเป็นต้องดีกว่าเสมอไปสำหรับวงจรทั่วไปที่ต้องการเพียงความคุ้มค่าและการป้องกันขั้นพื้นฐาน.
LSI บน MCCB หมายถึงอะไร?
LSI หมายถึงการป้องกันแบบ Long-time, Short-time และ Instantaneous ซึ่งการตั้งค่าเหล่านี้ช่วยให้วิศวกรสามารถปรับแต่งกราฟความสัมพันธ์ระหว่างเวลากับกระแส (Time-current curve) ของเบรกเกอร์ได้.
LSIG บน MCCB หมายถึงอะไร?
LSIG หมายถึงการป้องกันกระแสเกินแบบหน่วงเวลา (Long-time), การป้องกันกระแสลัดวงจรแบบหน่วงเวลา (Short-time), การป้องกันกระแสลัดวงจรแบบทันที (Instantaneous) และการป้องกันกระแสรั่วลงดิน (Ground-fault) โดยฟังก์ชัน G มีประโยชน์ในระบบจำหน่ายไฟฟ้าบางประเภทที่ต้องการการป้องกันกระแสรั่วลงดิน.
MCCB แบบทริปด้วยอิเล็กทรอนิกส์สามารถสื่อสารกับระบบตรวจสอบได้หรือไม่?
บางรุ่นสามารถทำได้ แต่ไม่ใช่ทั้งหมด การสื่อสารขึ้นอยู่กับชุดทริป อุปกรณ์เสริม โปรโตคอล และเกตเวย์ ควรตรวจสอบเอกสารข้อมูลทางเทคนิค (Datasheet) และข้อกำหนดของโครงการก่อนระบุการใช้งานระบบตรวจสอบระยะไกล.
MCCB แบบใดดีกว่าสำหรับการทำ Selective Coordination?
โดยทั่วไป MCCB แบบทริปด้วยอิเล็กทรอนิกส์จะดีกว่าสำหรับการทำ Selective Coordination เนื่องจากสามารถปรับตั้งค่า Long-time, Short-time และ Instantaneous ได้อย่างแม่นยำกว่า.
สรุป
MCCB แบบ Thermal Magnetic และแบบอิเล็กทรอนิกส์แก้ปัญหาพื้นฐานเดียวกัน คือการป้องกันวงจรไฟฟ้าแรงดันต่ำจากภาวะโหลดเกินและไฟฟ้าลัดวงจร ความแตกต่างอยู่ที่ระดับการควบคุม การมองเห็นสถานะ และความสามารถในการทำ Coordination ที่เบรกเกอร์แต่ละประเภททำได้.
สำหรับวงจรย่อยทั่วไปและตู้ไฟที่เน้นความคุ้มค่า MCCB แบบ Thermal Magnetic มักจะเพียงพอแล้ว แต่สำหรับโหลดที่มีความสำคัญสูง ระบบจำหน่ายไฟฟ้าหลายระดับ การทำ Selective Coordination การวัดค่าทางไฟฟ้า การป้องกันกระแสรั่วลงดิน หรือการรวมเข้ากับระบบตู้ไฟอัจฉริยะ MCCB แบบทริปด้วยอิเล็กทรอนิกส์มักเป็นตัวเลือกที่มีประสิทธิภาพมากกว่า.
