연기 감지기에 별도의 회로 차단기가 필요한가요? 일반적으로는 그렇지 않습니다

이 페이지 정보

일반적으로, 하드와이어 방식의 가정용 연기 감지기는 회로 차단기를 통해 전원을 공급받지만, 항상 전용 차단기를 사용하는 것은 아닙니다.. 채택된 전기 및 소방 규정, 관할 당국(AHJ), 건물 설계, 그리고 감지기 제조사의 지침에 따라 감지기는 다음 중 하나를 사용할 수 있습니다:

지속적으로 전원이 공급되는 전용 회로; 또는
전력 손실을 쉽게 인지할 수 있도록 선택된, 스위치가 없는 공용 분기 회로.

배터리 전용 연기 감지기에는 회로 차단기가 없습니다. 건물 화재 경보 시스템에 연결된 연기 감지기는 이와는 또 다른데, 일반적인 가정용 분기 회로에서 직접 전원을 공급받는 대신 화재 경보 제어 장치를 통해 전원이 공급되고 감시됩니다.

따라서 실무적인 규칙은 “연기 감지기는 항상 자체 차단기가 필요하다”는 것이 아닙니다. 먼저 장치 유형을 식별한 다음, 해당 설치에 대해 승인된 전원 구성 방식을 확인하십시오.

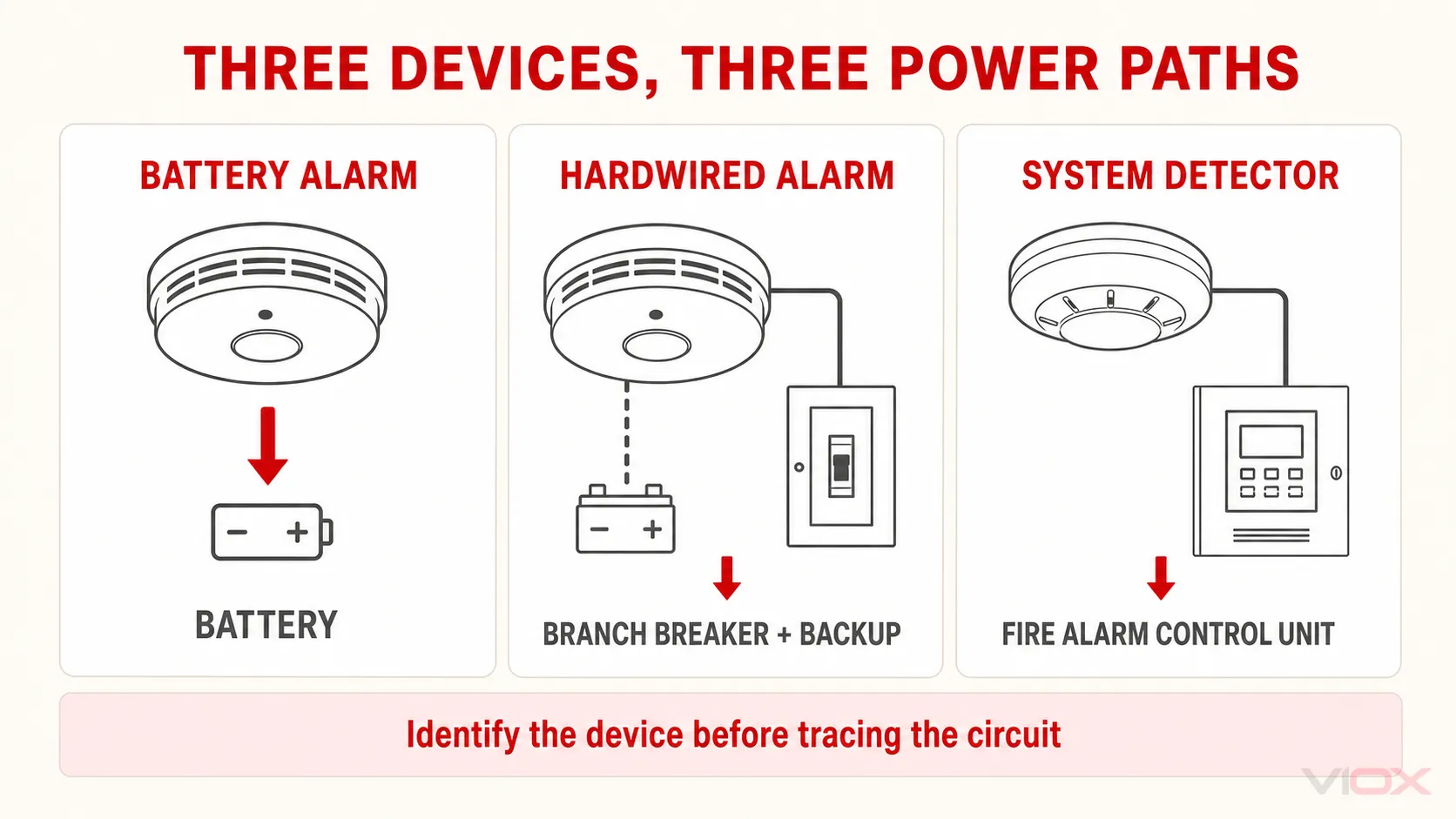

먼저 보유한 장치의 유형을 식별하십시오

사람들은 종종 연기 감지기 그리고 연기 경보기 혼용되기도 하지만 전원 경로는 다를 수 있습니다.

장치 유형	상용 전원	가정용 회로 차단기가 있습니까?	중요한 단서
배터리 전용 연기 경보기	교체형 또는 밀폐형 배터리	아니요	AC 커넥터 또는 AC 전원 표시기 없음
하드와이어 방식 가정용 연기 감지기	건물 AC 전원 공급, 일반적으로 예비 전원 포함	예	일반적으로 전기 박스 위에 설치되며 제조사가 정의한 AC 전원 표시 기능이 있음
무선 상호 연결형 감지기	모델에 따라 배터리 또는 AC 전원 사용	가능함	상호 연결되어 있다는 사실 자체가 해당 감지기가 AC 전원으로 작동함을 증명하지는 않음
화재 경보 시스템 연기 감지기	화재 경보 제어 장치 또는 인증된 시스템 회로	일반적으로 직접적인 가정용 분기 연결은 아님	감지기는 제어 패널로 신호를 보내며 자체적인 로컬 경보음을 포함하지 않을 수 있음

미국 소방청(U.S. Fire Administration)은 배터리 구동식 경보기와 가정용 전기 시스템으로 구동되는 경보기를 구분하며, 유선 경보기는 일반적으로 예비 전원을 갖추고 있다고 언급합니다. 또한 유선 경보기는 자격을 갖춘 전기 기술자가 설치할 것을 권장합니다. 다음을 참조하십시오. USFA 연기 경보기 지침.

유선 연기 경보기에는 전용 회로가 필요한가?

보편적인 규칙은 아닙니다. 전용 회로와 공유 회로 방식이 모두 존재합니다.

전용 회로를 사용하면 경보 장치 전원을 쉽게 식별할 수 있으며 다른 부하로 인한 방해로부터 분리할 수 있습니다. 일부 제조업체 지침에서는 특정 제품이나 시스템에 대해 별도의 상시 통전 회로를 권장합니다.

공용 회로를 사용하면 조명과 같이 익숙한 다른 부하가 동시에 작동을 멈추기 때문에 AC 전원 고장을 더 쉽게 인지할 수 있습니다. 그러나 공용 회로는 경보 시스템에 적합해야 하며, 일반 벽면 스위치로 제어되어서는 안 되고, 채택된 규정 및 경보 장치 지침을 준수해야 합니다.

최종 결정은 다음 사항에 따라 달라질 수 있습니다:

경보 장치 모델 및 해당 인증 내역;
채택된 전기, 건축, 주거 및 소방 규정의 개정판;
지역별 개정 사항 및 AHJ의 해석;
경보 장치 간 상호 연결 여부;
지역별 AFCI 또는 GFCI 조항을 포함한 필수 회로 보호 장치;
설치가 주거용 경보 장치인지 아니면 감독형 화재 경보 시스템인지 여부.

미국에서 연기 감지기 요구 사항은 하나 이상의 문서와 관련이 있습니다. 미국 소비자제품안전위원회(CPSC)는 관련 모델 코드 및 표준 중 NFPA 72, NFPA 101 및 UL 217을 명시하고 있습니다. 해당 표준 체계를 특정 회로 구성이 모든 곳에서 의무적이라는 주장으로 축소해서는 안 됩니다. 다음을 참조하십시오. CPSC 연기 감지기 표준 개요.

전용 회로 대 공유 비개폐 회로

아래 표는 평가 프레임워크이며, 기존 회로를 변경해도 된다는 허가가 아닙니다.

Question	전용 회로	공유 비개폐 회로
경보 AC 전원 손실을 회로 차단기와 연관시키기 쉬운가?	일반적으로 추적하기 더 쉬움	동일 회로를 공유하는 다른 부하가 있는지 확인해야 할 수 있습니다
다른 부하의 고장이 사용자에게 정전 사실을 알릴 수 있습니까?	반드시 그런 것은 아님	눈에 띄는 부하의 전원이 차단된다면 가능합니다
연결된 다른 부하가 외란을 유발할 수 있습니까?	부하 공유로 인한 상호작용 감소	부하 및 제조업체의 제한 사항에 따라 다릅니다
이 구성이 보편적으로 요구됩니까?	아니요	아니요
무엇이 선택을 결정합니까?	채택된 규칙, AHJ, 리스팅, 지침 및 시스템 설계	동일한 5가지 점검 사항이 적용됩니다

단지 한 가지 배치가 더 바람직해 보인다는 이유만으로 기존 경보기를 다른 회로로 옮기지 마십시오. 변경 사항은 상호 연결, 필수 보호, 검사 승인 및 인명 안전 시스템의 신뢰성에 영향을 줄 수 있습니다.

공유하는 경우도 있지만, 이것이 보편적인 규칙은 아닙니다.

조명 회로 공유가 허용되는 경우, 그 근거는 종종 거주자가 회로의 전원이 차단되었을 때 이를 인지할 수 있다는 점입니다. 경보기 전원은 지속적으로 통전 상태를 유지해야 하며 실내 조명과 함께 꺼져서는 안 됩니다. 정확한 회로 배치 및 보호 장치 요구 사항은 여전히 현지 규칙과 경보기 지침에 따라 달라집니다.

제조업체 요구 사항도 다를 수 있습니다. 예를 들어, 특정 Kidde UK 경보기 제품군의 설치 가이드에서는 전용의 별도 보호 회로를 권장하는 반면, 다른 승인된 설치 방식에서는 공유되는 지속 통전 전원을 사용합니다. 이것이 특정 설치를 위한 올바른 출처가 일반적인 온라인 배선도가 아닌, 해당 모델의 정확한 매뉴얼과 현지 AHJ가 시행하는 규칙인 이유입니다.

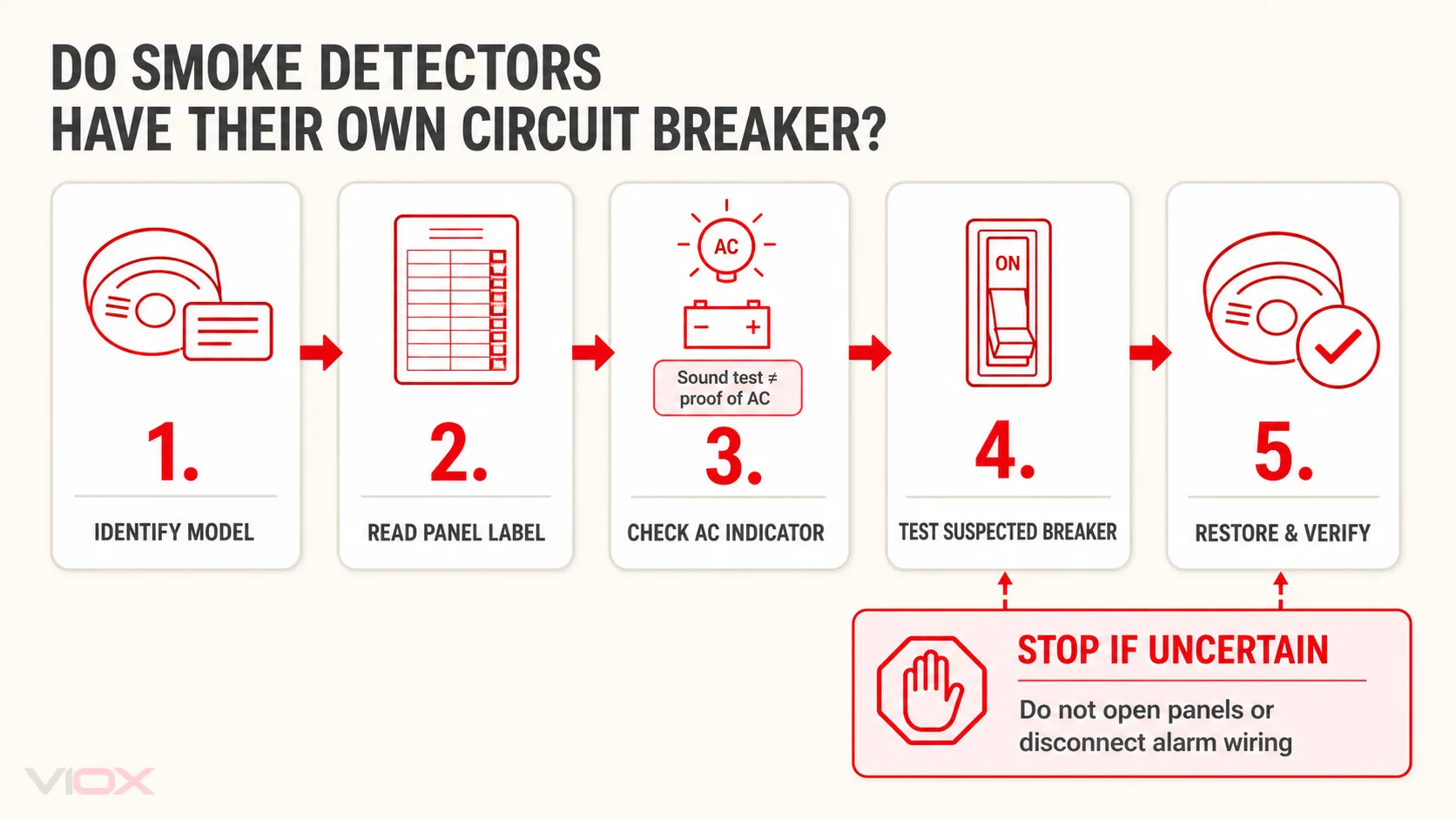

유선 연기 감지기에 전원을 공급하는 회로 차단기를 찾는 방법

배터리 백업 기능으로 인해 이 작업은 보이는 것보다 더 복잡할 수 있습니다. 하드와이어 방식의 경보기는 AC 전원이 차단된 후에도 테스트 시 계속 울릴 수 있습니다.

다음의 비침습적 순서를 따르십시오:

경보기가 AC 전원으로 작동하는지 확인하십시오. 모델 번호, 매뉴얼, 눈에 보이는 전원 커넥터 및 제조업체의 AC 상태 표시를 확인하십시오.
배전반 회로도를 읽어보십시오. 연기 감지기, 화재 경보기, 침실, 복도 조명, 조명 또는 특정 주거 구역과 같은 라벨을 찾으십시오.
정상 AC 표시등을 확인하십시오. 표시등의 색상과 작동 방식은 모델마다 다르므로 정확한 해당 매뉴얼을 사용하십시오.
안전하고 허용되는 경우, 의심되는 분기 회로 차단기만 끄십시오. 패널 커버를 제거하거나, 충전부 단자를 탐침하거나, 경보 배선을 분리하지 마십시오.
테스트 소리뿐만 아니라 AC 표시를 확인하십시오. 분기 회로가 꺼진 후에도 예비 전원이 경보기를 작동 상태로 유지할 수 있습니다.
차단기를 즉시 복구하십시오. AC 표시가 돌아오는지 확인한 다음, 제조업체에서 규정한 경보기 테스트를 수행하십시오.
회로를 확실하게 식별할 수 없는 경우 중단하십시오. 자격을 갖춘 전기 기술자는 경보기의 기능 저하 없이 회로를 추적할 수 있습니다.

예를 들어, 최근 Kidde 지침에서는 설치자에게 전원을 복구한 후 장치의 AC 전원 표시를 확인하도록 지시합니다. 이는 유용한 검증 원칙이지만, 표시기 동작은 항상 해당 경보기 매뉴얼에서 확인해야 합니다.

다음과 같은 경우에는 작업을 중단하고 자격을 갖춘 전기 기술자를 부르십시오:

패널 디렉토리가 없거나 신뢰할 수 없는 경우;
둘 이상의 회로 차단기가 경보 시스템에 영향을 주는 것으로 보이는 경우;
회로 차단기를 복구한 후에도 경보기에 AC 전원이 표시되지 않는 경우;
회로가 다시 트립되는 경우;
배선, 정션 박스 또는 패널을 열어야 하는 경우;
건물에서 중앙 화재 경보 제어 패널을 사용하는 경우;
현지 규정에 따라 면허가 있거나 허가된 작업만 수행해야 합니다.

문제 해결 중에는 연기 감지기의 정상적인 전원 공급을 차단하지 마십시오. 회로 차단기가 켜진 상태를 유지하지 못하면, 반복적으로 재설정하지 말고 전기적 결함으로 간주하십시오.

연기 감지기 회로 차단기가 트립되면 어떻게 됩니까?

백업 전원이 작동하는 유선 연기 감지기는 회로 차단기가 트립된 후에도 계속 작동하거나, 경고음을 내거나, 테스트 제어에 응답할 수 있습니다. 그렇다고 해서 지 AC 회로가 정상이라는 의미는 아닙니다.

모델에 따라 AC 전원 손실 시 다음 현상이 발생할 수 있습니다:

전원 표시등의 변화;
청각적 또는 시각적 문제 신호;
백업 전원으로부터의 지속적인 현장 운전;
상호 연결 또는 통신 기능의 상실이나 변경;
백업 에너지가 소진될 경우 발생하는 최종적인 보호 기능 상실.

정확한 매뉴얼을 참조하고 정상 전원을 즉시 복구하십시오. 회로 차단기가 반복적으로 트립되는 경우 분기 회로와 연결된 장비에 대한 진단이 필요합니다. 경보 회로를 단순히 더 큰 용량의 회로 차단기로 옮겨서는 안 됩니다.

연기 감지기는 어느 정도의 전기 부하를 추가합니까?

회로 차단기를 선택할 때 일반적인 와트 값을 사용하지 마십시오. 경보 전류는 기술 및 모델에 따라 다르며, 매뉴얼에는 대기, 경보, 상호 연결, 릴레이 또는 액세서리 값이 별도로 명시되어 있을 수 있습니다.

기존 회로의 경우, 회로 차단기의 적합성은 경보 와트 수만으로 결정되는 것이 아니라 전체 분기 회로 설계에 의해 결정됩니다. 관련 입력 사항은 다음과 같습니다:

도체 및 케이블 정격;
설치된 보호 장치;
연결된 모든 기타 부하;
회로 전압 및 공급 방식;
경보 수량 및 제조업체의 상호 연결 제한;
현지 규정 요구 사항;
필요한 AFCI, GFCI 또는 기타 보호 장치.

모델별 전류 및 상호 연결 데이터는 경보 명판과 설치 설명서를 참조하십시오. 도체와 전체 회로를 확인하지 않은 상태에서 트립 문제를 해결하기 위해 차단기 용량을 늘리지 마십시오.

주거용 연기 경보기 대 화재 경보 시스템 감지기

가정용 연기 감지기는 일반적으로 자체 감지 및 경보 기능을 포함하고 있습니다. 상호 연결된 가정용 감지기는 서로 통신하여 여러 감지기가 동시에 울리도록 할 수 있습니다.

시스템 연기 감지기는 일반적으로 인증된 화재 경보 시스템의 구성 요소 중 하나입니다. 이는 화재 경보 제어 장치나 인증된 시스템 회로를 통해 통신하고 전원을 공급받습니다. 건물 회로 차단기가 제어 장비에 전원을 공급할 수는 있지만, 개별 감지기마다 “자체 회로 차단기'가 있다고 설명하는 것은 오해의 소지가 있습니다.”

상업용 및 감시 시스템에는 추가적인 설계, 모니터링, 장애 관리, 검사 및 서비스 요구 사항이 있습니다. 해당 회로는 자격을 갖춘 화재 경보 담당자가 시스템 문서를 사용하여 추적하고 점검해야 합니다.

자주 묻는 질문

유선 연기 감지기는 회로 차단기에 연결되어 있습니까?

유선 가정용 연기 감지기는 일반적으로 회로 차단기나 기타 승인된 과전류 보호 장치로 보호되는 분기 회로를 통해 전원을 공급받습니다. 승인된 설계에 따라 비스위치 회로를 공유하거나 전용 회로를 사용할 수 있습니다.

연기 감지기에 전용 회로가 필요합니까?

항상 그렇지는 않습니다. 정확한 감지기 지침, 채택된 규정, 지역 수정 조항 및 AHJ 요구 사항을 확인하십시오. 다른 국가나 다른 감지기 모델의 관행이 귀하의 설치 환경에 그대로 적용된다고 가정하지 마십시오.

회로 차단기가 꺼져 있는데도 왜 연기 감지기가 계속 작동합니까?

많은 유선 경보기에는 예비 전원이 포함되어 있습니다. 제조업체의 AC 전원 표시기를 사용하여 정상적인 AC 공급이 이루어지고 있는지 확인하십시오. 성공적인 사운드 테스트만으로는 분기 회로에 전원이 공급되고 있음을 증명할 수 없습니다.

연기 감지기는 일반적으로 어떤 회로에 연결됩니까?

단일한 보편적 구성은 없습니다. 라벨이 부착된 전용 회로에 연결되거나 승인된 조명 회로와 같이 지속적으로 전원이 공급되는 회로를 공유할 수 있습니다. 중앙 화재 경보 시스템은 다른 전원 아키텍처를 사용합니다.

연기 경보기에는 어떤 차단기 용량을 사용해야 합니까?

차단기 용량은 전체 회로 설계, 도체 정격, 연결된 부하, 적용 가능한 규칙 및 제조업체 지침에 따라 결정됩니다. 일반적인 연기 경보기 와트 추정치에 따라 선택해서는 안 됩니다.

오작동 경보를 멈추기 위해 차단기를 꺼도 됩니까?

아니요. 원치 않는 경보를 끄기 위해 인명 안전 장치를 비활성화하지 마십시오. 제조업체의 소거, 청소, 결함, 교체 및 위치 지침을 따르거나 자격을 갖춘 서비스 담당자의 도움을 받으십시오.
