ដើម្បីជ្រើសរើសឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ (Busbar insulator) ឱ្យបានត្រឹមត្រូវ សូមចាប់ផ្តើមពីការដំឡើងជាក់ស្តែងជាជាងការមើលរូបភាពក្នុងកាតាឡុក ឬតង់ស្យុងនាមករណ៍។ សូមផ្ទៀងផ្ទាត់តង់ស្យុងប្រព័ន្ធ តម្រូវការចម្ងាយលូន (creepage) និងចម្ងាយសុវត្ថិភាព (clearance) ទំហំរបារស្ពាន់ កម្រិតចរន្តឆ្លងកាត់ខ្ពស់បំផុត (peak short-circuit current) ចម្ងាយទ្រទ្រង់ដែលមិនមានការគាំទ្រ (unsupported span) បរិយាកាសប្រតិបត្តិការ និងគ្រឿងបរិក្ខារសម្រាប់ដំឡើង មុននឹងធ្វើការជ្រើសរើសម៉ូដែល។.
ឧបករណ៍អ៊ីសូឡង់របារស្ពាន់មានតួនាទីពីរគឺ៖ រក្សាការបំបែកផ្នែកអគ្គិសនី និងទ្រទ្រង់ចំហាយអគ្គិសនីតាមបែបមេកានិច។ ម៉ូដែលមួយអាចបំពេញតួនាទីមួយបាន ប៉ុន្តែមិនសមស្របសម្រាប់តួនាទីមួយទៀត។ ដូច្នេះ កម្រិតតង់ស្យុងតែមួយមុខមិនអាចបញ្ជាក់បានថាឧបករណ៍អ៊ីសូឡង់នោះមានសុវត្ថិភាពសម្រាប់ប្លង់ទូភ្លើងជាក់លាក់ណាមួយនោះទេ។.
សម្រាប់ទូចែកចាយអគ្គិសនីតង់ស្យុងទាបក្នុងផ្ទះភាគច្រើន ឧបករណ៍ទ្របារស្ពាន់ប្រភេទ BMC ឬ SMC គឺជាជម្រើសមូលដ្ឋានធម្មតា។ សម្រាប់បរិស្ថានដែលមានលក្ខខណ្ឌធ្ងន់ធ្ងរ សំណើមខ្ពស់ នៅក្រៅផ្ទះ មានការបំពុលខ្លាំង ឬតម្រូវការមេកានិចខ្ពស់ ត្រូវពិនិត្យលើសម្ភារៈ និងទម្រង់ឱ្យបានហ្មត់ចត់ជាងមុន។.

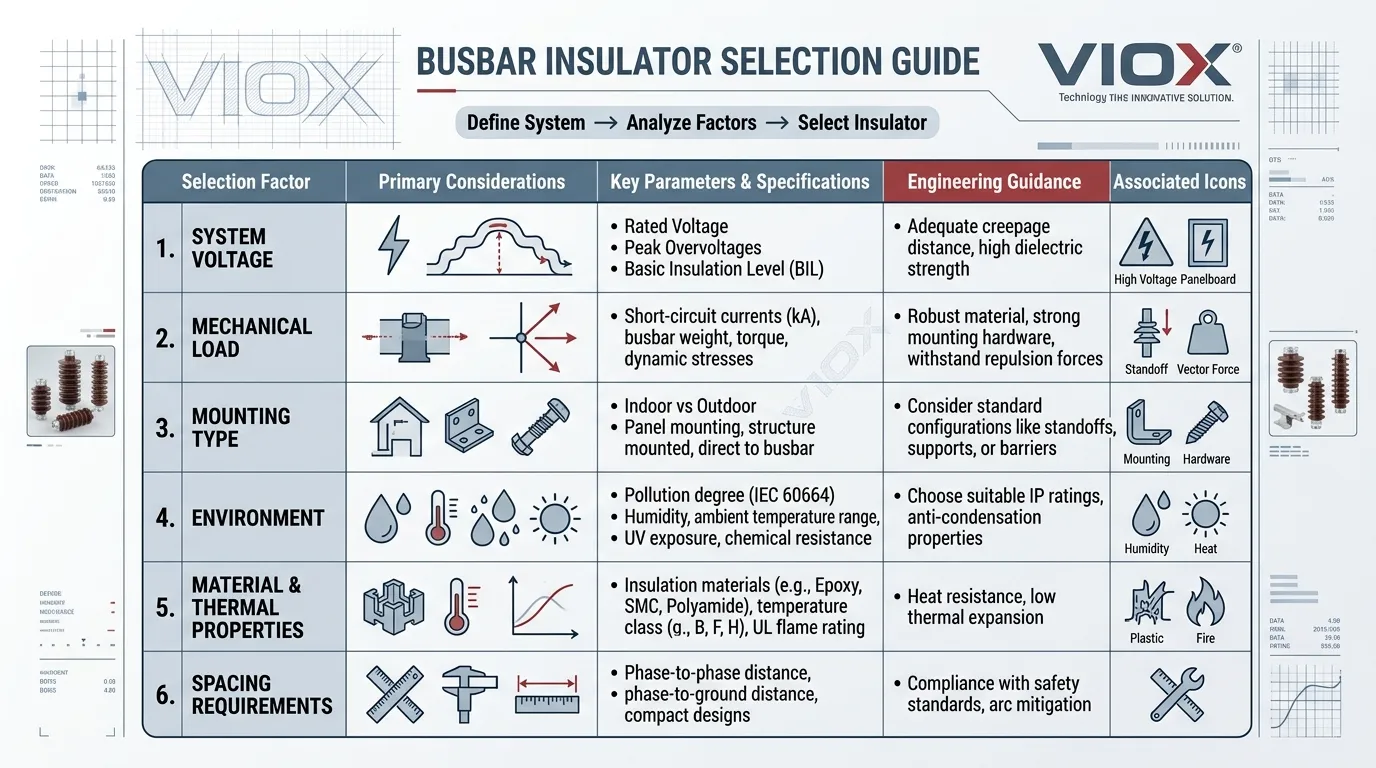

ការជ្រើសរើសឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ក្នុង ៧ ជំហាន
ប្រើលំដាប់លំដោយនេះដើម្បីបង្កើតបញ្ជីជម្រើស។ ការអនុម័តចុងក្រោយនៅតែអាស្រ័យលើការដំឡើងរបារស្ពាន់ទាំងមូល មិនមែនអាស្រ័យលើឧបករណ៍អ៊ីសូឡង់ដែលជាគ្រឿងបន្លាស់ដាច់ដោយឡែកនោះទេ។.
| ជំហាន | អ្វីដែលត្រូវបញ្ជាក់ | លទ្ធផលនៃការជ្រើសរើស |
|---|---|---|
| 1. កំណត់តួនាទីផ្នែកអគ្គិសនី | តង់ស្យុងប្រតិបត្តិការ តង់ស្យុងអ៊ីសូឡង់ តម្រូវការទប់ទល់នឹងកម្លាំងរុញ (impulse withstand) ប្រភេទតង់ស្យុងលើស (overvoltage category) និងកម្រិតនៃការបំពុល (pollution degree) | សមត្ថភាពអ៊ីសូឡង់ដែលត្រូវការ និងវិធាននៃការរចនាដែលពាក់ព័ន្ធ |
| កំណត់ចម្ងាយដំឡើង | ចម្ងាយសុវត្ថិភាពរវាងហ្វាសនិងហ្វាស រវាងហ្វាសនិងដី រវាងរបារស្ពាន់និងទូភ្លើង និងចម្ងាយលូនតាមផ្ទៃ | កម្ពស់និងទម្រង់អប្បបរមាដែលទទួលយកបាននៅក្នុងធរណីមាត្រជាក់ស្តែង |
| កត់ត្រាធរណីមាត្រនៃរបារស្ពាន់ (Busbar) | ទទឹង កម្រាស់ ទិសដៅ ចំនួនរបារក្នុងមួយហ្វាស សន្លាក់ ការកោង និងចំណុចតភ្ជាប់ | ប្រភេទជើងទ្រ ទំហំផ្ទៃជើងទ្រ និងទិសដៅនៃបន្ទុក |
| កំណត់បរិមាណបន្ទុកកំហុស (Fault duty) | កម្រិតចរន្តឆ្លងកាត់ខ្ពស់បំផុត (Peak short-circuit current) ចម្ងាយរវាងចំហាយភ្លើង ប្រវែងចន្លោះដែលគ្មានការទ្រ និងតម្រូវការទប់ទល់របស់ឧបករណ៍ផ្គុំ | កម្លាំងមេកានិចដែលប្រព័ន្ធទ្រទ្រង់ត្រូវទប់ទល់ |
| 5. ត្រូវនឹងបរិស្ថាន | សីតុណ្ហភាព សំណើម ការកកិតនៃដំណក់ទឹក ធូលី អំបិល ការប៉ះពាល់នឹងកាំរស្មីយូវី សារធាតុគីមី និងរំញ័រ | សម្ភារៈដែលសមស្រប ទម្រង់នៃការលេចធ្លាយចរន្ត និងយុទ្ធសាស្ត្រនៃប្រអប់ការពារ |
| 6. ពិនិត្យភាពសមស្របផ្នែកមេកានិច | កម្ពស់អ៊ីសូឡង់ អង្កត់ផ្ចិតតួ កន្លែងវីស ប្រវែងប៊ូឡុង រន្ធរបារស្ពាន់ (Busbar) แหวนទ្រ (Washer) និងលទ្ធភាពក្នុងការប្រើប្រាស់ឧបករណ៍ | ម៉ូដែលដែលមានទំហំសមស្រប |
| 7. ផ្ទៀងផ្ទាត់ភស្តុតាង | គំនូរប្លង់វិមាត្រ ទិន្នន័យសម្ភារៈ វិធីសាស្ត្រសាកល្បងតង់ស្យុង ទិសដៅសាកល្បងមេកានិក និងរបាយការណ៍ជាក់លាក់តាមម៉ូដែល | ម៉ូដែលដែលបានអនុម័ត ជាជាងការផ្គូផ្គងតាមកាតាឡុកដែលមិនទាន់បានផ្ទៀងផ្ទាត់ |
សម្រាប់ការទិញយក សូមសួរអ្នកផ្គត់ផ្គង់នូវកាតាឡុក ឬតារាងទំហំនៃឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ (Busbar insulator) ដែលរួមមានកម្ពស់ ទំហំក្បាលវីស វ៉ុលដែលបានកំណត់ សម្ភារៈ កម្លាំងមេកានិច និងគំនូរប្លង់វិមាត្រ។ រូបថតផលិតផលតែមួយមុខមិនគ្រប់គ្រាន់សម្រាប់ការរចនាទូអគ្គិសនីនោះទេ។.
ទិដ្ឋភាពទូទៅនៃប្រភេទឧបករណ៍អ៊ីសូឡង់របារស្ពាន់
ប្រើប្រាស់ចំណុចខាងក្រោមជាផែនទីសម្រាប់ជ្រើសរើស មិនមែនជាកាតាឡុកប្រភេទពេញលេញនោះទេ។ សម្រាប់និយមន័យ និងព័ត៌មានលម្អិតនៃការសាងសង់ សូមមើល តើអ៊ីសូឡង់ Busbar ជាអ្វី?.
| ប្រភេទ | ពាក្យស្វែងរកទូទៅ | អ្វីដែលវាធ្វើ | សមបំផុត |
|---|---|---|---|
| អ៊ីសូឡង់ទ្រទ្រង់ (Standoff insulator) | Busbar support insulator | លើក និងទ្រទ្រង់របារស្ពាន់ឱ្យផុតពីបន្ទះដែក ឬស៊ុមដែលភ្ជាប់ដី | ទូអគ្គិសនីតង់ស្យុងទាប ទូចែកចាយថាមពល ទូបញ្ជា |
| អ៊ីសូឡង់ប្រភេទបង្គោល (Post insulator) | អ៊ីសូឡង់របារស្ពាន់ប្រភេទសសរ (Busbar post insulator) | ផ្តល់នូវការទ្រទ្រង់បញ្ឈរដែលខ្ពស់ជាង និងរឹងមាំជាង | ទូអគ្គិសនី ប្រព័ន្ធរបារស្ពាន់ (Busbar) ដែលមានទំហំធំ និងបន្ទុកមេកានិចខ្ពស់ |
| អ៊ីសូឡង់សម្រាប់ទ្ររបារស្ពាន់ (Busbar holder insulator) | ឧបករណ៍ទ្ររបារស្ពាន់ប្រភេទគៀប (Clamp-style busbar support) | រក្សាទុករបារស្ពាន់ (Busbar) ឱ្យនៅនឹងថ្កាត់ដោយមានរចនាសម្ព័ន្ធទ្រទ្រង់ដែលភ្ជាប់មកជាមួយ | ការរៀបចំរបារស្ពាន់ដែលមានទំហំតូច និងការដំឡើងជាម៉ូឌុល |
| ការទ្រទ្រង់ដែលត្រូវបានចាក់ពុម្ពតាមតម្រូវការ | ឧបករណ៍អ៊ីសូឡង់សម្រាប់របារស្ពាន់ (Busbar insulator) សម្រាប់ក្រុមហ៊ុនផលិតឧបករណ៍ដើម (OEM) | រួមបញ្ចូលមុខងារអ៊ីសូឡង់ ការទ្រទ្រង់ និងការរៀបចំខ្សែក្នុងទម្រង់ចាក់ពុម្ពតែមួយ | ឧបករណ៍ OEM និងរចនាសម្ព័ន្ធរបារស្ពាន់ពិសេស |
ប្រសិនបើខ្សែចម្លងឆ្លងកាត់ភាគថាសដែលមានដី ឬជញ្ជាំងទូ សូមជ្រើសរើសប៊ូស៊ីង (Bushing) ដែលសមស្របដោយឡែកពីគ្នា។ ប៊ូស៊ីងផ្តល់នូវអ៊ីសូឡង់សម្រាប់ឆ្លងកាត់ ជាជាងការទ្រទ្រង់របារស្ពាន់ (Busbar) ធម្មតា។.
ប្រសិនបើអ្នកកំពុងប្រៀបធៀបពាក្យបច្ចេកទេសមូលដ្ឋាន VIOX ក៏មានមគ្គុទ្ទេសក៍ដាច់ដោយឡែកមួយស្តីពី ឧបករណ៍អ៊ីសូឡង់ប្រភេទ Standoff ទល់នឹងឧបករណ៍អ៊ីសូឡង់សម្រាប់របារស្ពាន់ (Busbar insulators). សម្រាប់ការវាយតម្លៃផលិតផល សូមមើល VIOX ទំព័រផលិតផលឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ (Busbar insulator).

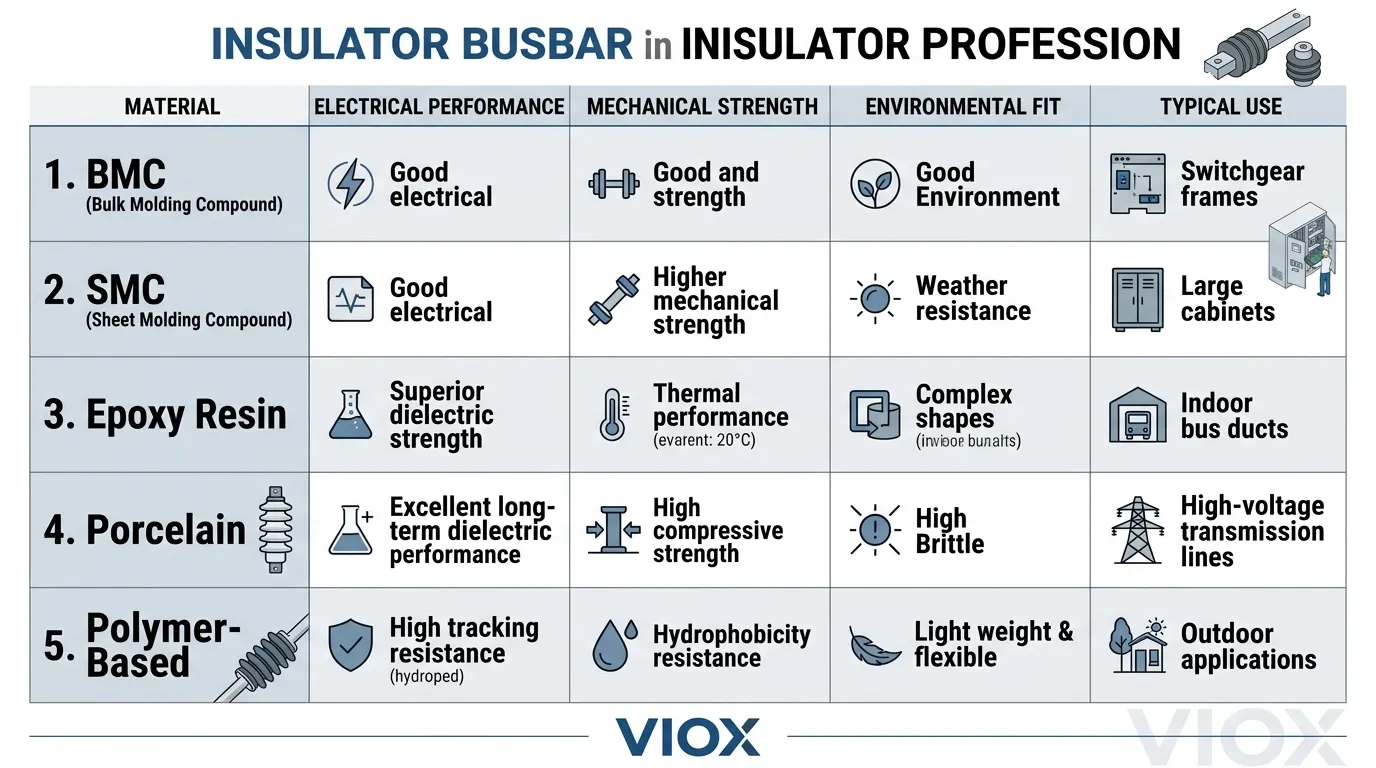

សម្ភារៈសម្រាប់ឧបករណ៍អ៊ីសូឡង់របារស្ពាន់៖ BMC, SMC, Epoxy, សេរ៉ាមិច (Porcelain) និងប៉ូលីមែរ
ការជ្រើសរើសសម្ភារៈមានឥទ្ធិពលលើភាពធន់នឹងការឆេះតាមផ្ទៃ (Tracking resistance) កម្លាំងមេកានិក អាកប្បកិរិយានៃសីតុណ្ហភាព ភាពធន់នឹងសំណើម និងភាពជឿជាក់ក្នុងរយៈពេលវែង។ សេចក្តីសង្ខេបនេះមានគោលបំណងត្រឹមតែចង្អៀតក្រុមបេក្ខភាពប៉ុណ្ណោះ។ មគ្គុទ្ទេសក៍និយមន័យខាងលើគ្របដណ្តប់លើសម្ភារៈទាំងនេះកាន់តែលម្អិត។.
| សម្ភារៈ | ចំណុចខ្លាំងសំខាន់ៗ | កម្រិតកំណត់សំខាន់ | ការប្រើប្រាស់ធម្មតា។ |
|---|---|---|---|
| BMC | សម្ភារៈ thermoset ដែលមានប្រសិទ្ធភាពខ្ពស់ផ្នែកតម្លៃ ជាមួយនឹងសមត្ថភាពមេកានិច និងអគ្គិសនីល្អ | គុណភាពអាស្រ័យយ៉ាងខ្លាំងទៅលើរូបមន្ត និងដំណើរការនៃការចាក់ពុម្ព | បន្ទះអគ្គិសនីតង់ស្យុងទាប ផ្ទាំងបញ្ជា និងជើងទ្ររបារស្ពាន់ស្តង់ដារ |
| SMC | មានភាពរឹងមាំល្អ និងស្ថិរភាពវិមាត្រសម្រាប់គ្រឿងបន្លាស់ដែលបានចាក់ពុម្ព | ជាទូទៅត្រូវបានប្រើប្រាស់នៅកន្លែងដែលការរចនាមានភាពសមស្របទៅនឹងដំណើរការចាក់ពុម្ពសន្លឹក (Sheet molding) | គ្រឿងបន្លាស់ទ្រទ្រង់តង់ស្យុងទាប និងរចនាសម្ព័ន្ធចាក់ពុម្ពដែលមានទំហំធំ |
| អេប៉ុង | ដំណើរការឌីអេឡិចត្រិកខ្លាំង និងភាពធន់នឹងសំណើមល្អ នៅពេលដែលរូបមន្តត្រូវគ្នានឹងកម្មវិធីប្រើប្រាស់ | តម្លៃខ្ពស់ជាង; ភាពផុយស្រួយ ភាពធន់នឹងកាំរស្មី UV និងភាពធន់នឹងការប្រើប្រាស់ក្រៅផ្ទះអាស្រ័យលើរូបមន្ត | ការទ្រទ្រង់ដែលត្រូវបានវិស្វកម្មដោយប្រើប្រព័ន្ធអេប៉ូស៊ី (Epoxy) ដែលមានគុណភាពសម្រាប់កម្មវិធីប្រើប្រាស់ |
| ប៉សឺឡែន | ធន់នឹងការឆេះដាច់ចរន្តលើផ្ទៃ (Tracking) និងធន់នឹងកាំរស្មី UV បានយ៉ាងល្អឥតខ្ចោះ | ធ្ងន់ និងផុយស្រួយ; មិនសូវងាយស្រួលសម្រាប់ទូភ្លើងដែលមានទំហំតូចចង្អៀត | បរិយាកាសក្រៅអាគារ, កន្លែងដែលមានការបំពុល, ប្រព័ន្ធចាស់, ឬបរិយាកាសពិសេស |
| សមាសធាតុប៉ូលីមែរ (Polymer composite) | មានទម្ងន់ស្រាល និងអាចកែសម្រួលបាន; អាចផ្តល់នូវលក្ខណៈសម្បត្តិផ្ទៃដែលមិនជ្រាបទឹក (hydrophobic) | ត្រូវតែជ្រើសរើសដោយប្រុងប្រយ័ត្នឱ្យស្របទៅនឹងការប៉ះពាល់នឹងកាំរស្មី UV, កម្ដៅ និងសារធាតុគីមី | បរិយាកាសក្រៅអាគារ ឬបរិយាកាសដែលមានលក្ខខណ្ឌតឹងរ៉ឹង, ការរចនាបែបឯកទេស |
សម្រាប់បន្ទះអគ្គិសនីតង់ស្យុងទាបក្នុងផ្ទះទូទៅ សម្ភារៈ BMC ឬ SMC ជារឿយៗជាជម្រើសដែលជាក់ស្តែងបំផុត។ សម្រាប់បរិស្ថាននៅតាមតំបន់ឆ្នេរ ក្រៅផ្ទះ កន្លែងដែលមានសំណើមខ្ពស់ សារធាតុគីមី ឬការបំពុលខ្លាំង សូមពិចារណាប្រើប្រាស់ប្រព័ន្ធអេប៉ូស៊ី (epoxy) ដែលមានលក្ខណៈសម្បត្តិសម្រាប់ប្រើក្រៅផ្ទះ សេរ៉ាមិច ឬវត្ថុធាតុផ្សំពីប៉ូលីមែរដែលធន់នឹងកាំរស្មី UV និងការបំពុល រួមជាមួយនឹងយុទ្ធសាស្ត្រនៃការរចនាទូ។ កុំសន្មតថាអេប៉ូស៊ីចាក់ពុម្ពសម្រាប់ប្រើក្នុងផ្ទះទូទៅគឺសមស្របសម្រាប់ពន្លឺព្រះអាទិត្យ អំបិល ការកកិតសំណើម ឬការបំពុលខ្លាំង។.
គុណភាពសម្ភារៈក៏ជាសំណួរសម្រាប់អ្នកផ្គត់ផ្គង់ផងដែរ។ សម្រាប់វិធីសាស្ត្រត្រួតពិនិត្យឱ្យកាន់តែស៊ីជម្រៅ សូមមើលការណែនាំរបស់ VIOX ស្តីពី របៀបកំណត់គុណភាពនៃឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ (Busbar insulator).
ការត្រួតពិនិត្យគុណភាពរបស់អ្នកផលិតដែលអ្នកទិញគួរតែសាកសួរ
ពីទស្សនៈរបស់អ្នកផលិត ភាពខុសគ្នារវាងឧបករណ៍អ៊ីសូឡង់របារស្ពាន់កម្រិតវិស្វកម្ម និងគ្រឿងបន្លាស់ដែលចាក់ពុម្ពមានតម្លៃថោក ជាធម្មតាស្ថិតនៅលើរូបមន្តនៃវត្ថុធាតុដើម ការគ្រប់គ្រងការចាក់ពុម្ព ការភ្ជាប់ផ្នែកខាងក្នុង និងការធ្វើតេស្តអគ្គិសនីចុងក្រោយ។.
សម្រាប់ឧបករណ៍អ៊ីសូឡង់ដែលចាក់ពុម្ពប្រភេទ BMC និង SMC សូមសួរអ្នកផ្គត់ផ្គង់អំពីរបៀបដែលពួកគេគ្រប់គ្រងលើ៖
- រូបមន្តវត្ថុធាតុដើម និងភាពស៊ីសង្វាក់គ្នានៃសរសៃកញ្ចក់ពង្រឹង (Glass-fiber reinforcement)
- សីតុណ្ហភាពនៃពុម្ព រយៈពេលនៃការធ្វើឱ្យរឹង (Curing time) និងភាពអត់ធ្មត់នៃវិមាត្រ (Dimensional tolerance)
- ការតម្រឹមនៃផ្នែកខាងក្នុងដែលមានក្បាលវីស (Threaded insert) និងកម្លាំងទាញចេញ
- ផ្ទៃខាងក្រៅ ការកម្ចាត់កាកសំណល់ពីការចាក់ពុម្ព (Flash removal) និងការត្រួតពិនិត្យភាពប្រហោង (Void inspection)
- តម្លៃសន្ទស្សន៍តាមដានប្រៀបធៀប (CTI) និងក្រុមសម្ភារៈ IEC ដែលពាក់ព័ន្ធ ឬមូលដ្ឋានសាកល្បងភាពធន់នឹងការតាមដានផ្សេងទៀតដែលបានបញ្ជាក់។
- វ៉ុលទប់ទល់នឹងប្រេកង់ថាមពល ឬវិធីសាស្ត្រធ្វើតេស្តភាពធន់នឹងឌីអេឡិចត្រិច
- ទិន្នន័យកម្លាំងពត់ កម្លាំងទាញ កម្លាំងសង្កត់ ឬកម្លាំងចុងដងសម្រាប់ទំហំដែលបានជ្រើសរើស
កុំទទួលយកពាក្យថា “សម្ភារៈ BMC” ជាលក្ខណៈបច្ចេកទេសពេញលេញ។ អ៊ីសូឡង់ពីរអាចត្រូវបានគេហៅថា BMC ដូចគ្នា ប៉ុន្តែមានភាពខុសគ្នាយ៉ាងខ្លាំងលើភាពធន់នឹងការតាមដាន កម្លាំងមេកានិច ការគ្រប់គ្រងការរួញ និងការរក្សាទុកឧបករណ៍ភ្ជាប់។ សម្រាប់ការដំឡើងដែលមានសារៈសំខាន់ សូមស្នើសុំរបាយការណ៍សាកល្បង ឬយ៉ាងហោចណាស់សន្លឹកទិន្នន័យដែលបញ្ជាក់ពីថ្នាក់សម្ភារៈ តម្លៃ CTI និងក្រុមសម្ភារៈ IEC ដែលពាក់ព័ន្ធ កម្រិតតង់ស្យុង និងកម្លាំងមេកានិច។.
តារាងទំហំអ៊ីសូឡង់ទ្រទ្រង់របារស្ពាន់ (Busbar)
មិនមានតារាងទំហំអ៊ីសូឡង់របារស្ពាន់ជាសកលដែលប្រើបានសម្រាប់ផ្ទាំងបញ្ជាគ្រប់ប្រភេទនោះទេ។ ទំហំត្រឹមត្រូវអាស្រ័យលើវ៉ុល ចម្ងាយលូន (creepage distance) ចន្លោះសុវត្ថិភាព ទម្ងន់របារស្ពាន់ ចន្លោះទ្រទ្រង់ ចរន្តឆ្លងកាត់សៀគ្វីខ្លី និងឧបករណ៍សម្រាប់ដំឡើង។.
តម្លៃដែលបានជ្រើសរើសខាងក្រោមបង្ហាញពីរបៀបដែលកម្ពស់ ទំហំក្បាលវីស និងកម្រិតកម្លាំងមេកានិចដែលបានផ្សព្វផ្សាយអាចផ្លាស់ប្តូរនៅក្នុងក្រុមផលិតផលតែមួយ។ តម្លៃទាំងនេះត្រូវបានដកស្រង់ចេញពីការផ្សព្វផ្សាយ ទំព័រអ៊ីសូឡង់របារស្ពាន់ (Busbar insulator) ស៊េរី VIOX SM និងត្រូវតែពិនិត្យផ្ទៀងផ្ទាត់ជាមួយគំនូរម៉ូដែលបច្ចុប្បន្ន និងសន្លឹកទិន្នន័យមុនពេលធ្វើការកំណត់លក្ខណៈបច្ចេកទេស។.
| គំរូ | កម្ពស់ | ខ្សែស្រឡាយ | វ៉ុលទប់ទល់ដែលបានប្រកាស | កម្លាំងទាញដែលបានប្រកាស | កម្លាំងបង្វិលដែលបានប្រកាស |
|---|---|---|---|---|---|
| SM-25 | 25 ម.ម | ម៦ | 6 kV | 500 lbf / 2.22 kN | 6 ft·lbf / 8.1 N·m |
| SM-40 | 40 ម.ម | ម៨ | 12 kV | 650 lbf / 2.89 kN | 12 ft·lbf / 16.3 N·m |
| SM-60 | 60 មីលីម៉ែត្រ | ម១០ | 20 គីឡូវ៉ុល | 1,200 lbf / 5.34 kN | 35 ft·lbf / 47.5 N·m |
| SM-76 | 76 មីលីម៉ែត្រ | ម១០ | 25 គីឡូវ៉ុល | 1,500 lbf / 6.67 kN | 40 ft·lbf / 54.2 N·m |
តម្លៃក្នុងកាតាឡុកតែប៉ុណ្ណោះ៖ ទំព័រផលិតផលសាធារណៈដែលបានដកស្រង់មិនបានបញ្ជាក់ពីទម្រង់រលកសាកល្បងពេញលេញ ប្រេកង់ រយៈពេល លក្ខខណ្ឌ ឬលក្ខណៈវិនិច្ឆ័យនៃការទទួលយកនោះទេ។ សូមស្នើសុំវិធីសាស្ត្រសាកល្បង និងរបាយការណ៍ជាក់លាក់សម្រាប់ម៉ូដែលនោះមុនពេលធ្វើការកំណត់លក្ខណៈបច្ចេកទេស។ តម្លៃកម្លាំងទាញ ឬកម្លាំងបង្វិលដែលបានផ្សព្វផ្សាយ ក៏មិនកំណត់ដោយស្វ័យប្រវត្តិទៅលើភាពធន់នឹងកម្លាំងចំហៀង កម្លាំងពត់ កម្លាំងទ្រេត ឬភាពធន់នឹងការឆ្លងចរន្តខ្លីនៃការដំឡើងទាំងមូលនោះទេ។.
តារាងខាងក្រោមគឺជាឯកសារយោងជាក់ស្តែងសម្រាប់អ្វីដែលត្រូវពិនិត្យនៅពេលប្រៀបធៀបទំហំនៅក្នុងកាតាឡុក។.
| ប៉ារ៉ាម៉ែត្រទំហំ | ជម្រើសទូទៅដែលត្រូវពិនិត្យ | ហេតុអ្វីបានជាវាសំខាន់ |
|---|---|---|
| កម្ពស់ឧបករណ៍ការពារអ៊ីសូឡង់ (Insulator) | ឧបករណ៍ទ្រទ្រង់វ៉ុលទាបទូទៅអាចប្រើកម្ពស់ដូចជា ២០ ម.ម, ២៥ ម.ម, ៣០ ម.ម, ៤០ ម.ម, ៥០ ម.ម, ៦០ ម.ម ឬខ្ពស់ជាងនេះ អាស្រ័យលើការរចនា | ប៉ះពាល់ជាចម្បងទៅលើគម្លាតរវាងរបារស្ពាន់ (busbar) ទៅនឹងដី ឬផ្ទៃដំឡើង; វាអាចប៉ះពាល់ដល់ការបំបែកដំណាក់កាល (phase separation) នៅក្នុងការរៀបចំដាក់ជង់លើគ្នា។ |
| ទំហំក្បាលវីស (Thread size) | M6, M8, M10, M12 ឬទំហំក្បាលវីសជាក់លាក់តាមគម្រោង | ត្រូវតែផ្គូផ្គងនឹងទំហំរន្ធរបារស្ពាន់ (Busbar), แหวน (Washers), គ្រាប់វីស (Nuts) និងបន្ទះសម្រាប់ដំឡើង (Mounting plate) |
| អង្កត់ផ្ចិតតួ | អាស្រ័យលើកម្រិតវ៉ុល និងបន្ទុកមេកានិច | ជះឥទ្ធិពលដល់កម្លាំងពត់ និងទំហំផ្ទៃដំឡើង |
| ទំហំផ្ទៃដំឡើងមូលដ្ឋាន | មូលដ្ឋានរាងមូល រាងប្រាំមួយជ្រុង រាងចតុកោណ ឬរាងតាមតម្រូវការ | កំណត់ទំហំទីតាំងដំឡើងនៅលើបន្ទះផ្ទាំងបញ្ជា |
| ប្រវែងប៊ូឡុង (Stud) | ខ្លី, ស្តង់ដារ, ឬវែងពិសេស | ត្រូវឆ្លងកាត់របារស្ពាន់ (Busbar) និងគ្រឿងបរិក្ខារដោយមិនមានការប៉ះទង្គិចដល់បាត |
| Rated insulation voltage | ត្រូវតែស្របតាមការរចនានៃការដំឡើង | ការកំណត់កម្រិតវ៉ុលតែមួយមុខមិនទាន់គ្រប់គ្រាន់ទេ ប៉ុន្តែវាគឺជាចំណុចចាប់ផ្តើម |
| ចម្ងាយលូននៃចរន្តអគ្គិសនី (Creepage path) | ទម្រង់មានឆ្អឹងជំនីរ ឬរលោង អាស្រ័យលើការប្រើប្រាស់ | មានសារៈសំខាន់នៅក្នុងបរិស្ថានដែលមានការបំពុល ឬសំណើមខ្ពស់ |
| កម្រិតសមត្ថភាពមេកានិច | កម្លាំងសង្កត់ កម្លាំងទាញ កម្លាំងពត់ ឬកម្លាំងទ្រទ្រង់ចុង (Cantilever strength) | ត្រូវតែអាចទប់ទល់នឹងទម្ងន់របស់របារស្ពាន់ (Busbar) និងកម្លាំងដែលកើតឡើងនៅពេលមានការឆ្លងចរន្តខុសប្រក្រតី (Fault forces) |
នៅពេលដែលអតិថិជនស្នើសុំ “តារាងទំហំឧបករណ៍ការពារអ៊ីសូឡង់សម្រាប់របារស្ពាន់ជាឯកសារ PDF” ឯកសារដែលមានប្រយោជន៍បំផុតមិនមែនគ្រាន់តែជាបញ្ជីលេខកូដផលិតផលនោះទេ។ វាគួរតែរួមបញ្ចូលទាំងគំនូរប្លង់វិមាត្រ ព័ត៌មានលម្អិតនៃក្បាលវីស សម្ភារៈ វ៉ុលកំណត់ (Rated voltage) កម្លាំងមេកានិច និងជួរនៃការប្រើប្រាស់ដែលត្រូវបានណែនាំ។.
ទំហំក្បាលវីស M6 ទល់នឹង M8 ទល់នឹង M10 ទល់នឹង M12
ទំហំក្បាលវីសគឺជាចំណុចតភ្ជាប់ផ្នែកមេកានិច មិនមែនជាសូចនាករងាយៗសម្រាប់វ៉ុល ឬសមត្ថភាពចរន្តអគ្គិសនីនោះទេ។ សូមផ្គូផ្គងវាទៅនឹងរន្ធរបារស្ពាន់ (busbar) ប្រព័ន្ធក្រវ៉ាត់ទ្រនាប់ (washer) បន្ទះសម្រាប់ដំឡើង កម្រិតនៃការចូលនៃក្បាលវីសដែលត្រូវការ វិធីសាស្ត្រនៃការរឹតបន្តឹង និងទិសដៅនៃបន្ទុកដែលបានបញ្ជាក់នៅក្នុងទិន្នន័យមេកានិចរបស់អ្នកផ្គត់ផ្គង់។ កុំពង្រីកទំហំរន្ធរបារស្ពាន់ ឬជំនួសគ្រឿងបន្លាស់នៅកន្លែងដំឡើងដោយមិនបានពិនិត្យមើលផលប៉ះពាល់ទៅលើផ្ទៃប៉ះ ចម្ងាយគែម កម្លាំងមេកានិច និងគម្លាតសុវត្ថិភាពអគ្គិសនី។.
របៀបជ្រើសរើសទំហំឧបករណ៍ការពារអ៊ីសូឡង់សម្រាប់របារស្ពាន់
ការសម្រេចចិត្តជ្រើសរើសទំហំដ៏ត្រឹមត្រូវ គឺត្រូវផ្អែកទៅលើប្លង់ដំឡើងរបារស្ពាន់ មិនមែនផ្អែកលើកត្តាផ្សេងនោះទេ។.
1. ចាប់ផ្តើមពីវ៉ុលប្រព័ន្ធ និងការសម្របសម្រួលអ៊ីសូឡង់
ពិនិត្យមើលវ៉ុលនៃប្រព័ន្ធ វ៉ុលអ៊ីសូឡង់ដែលបានកំណត់ តម្រូវការទប់ទល់នឹងវ៉ុលកើនឡើងភ្លាមៗ (impulse withstand) ប្រភេទនៃវ៉ុលលើស និងកម្រិតនៃការបំពុល។ នៅក្នុងការដំឡើងឧបករណ៍ប្តូរវ៉ុលទាប សូមអនុវត្តតាមស្តង់ដារ IEC 61439-1 រួមជាមួយផ្នែកជាក់លាក់នៃការដំឡើងដែលពាក់ព័ន្ធ ដូចជា IEC 61439-2 សម្រាប់ឧបករណ៍ប្តូរថាមពល និងឧបករណ៍បញ្ជាតាមការចាំបាច់។ គោលគំនិតនៃការសម្របសម្រួលអ៊ីសូឡង់តាមស្តង់ដារ IEC 60664-1 គឺពាក់ព័ន្ធជាទូទៅទៅនឹងការពិនិត្យមើលចម្ងាយលូន (creepage) និងចម្ងាយសុវត្ថិភាព (clearance)។ សម្រាប់ការដំឡើងដែលកំណត់សម្រាប់អាមេរិកខាងជើង ការរៀបចំទ្រនាប់របារស្ពាន់ដូចគ្នាប្រហែលជាត្រូវពិនិត្យឡើងវិញធៀបនឹងក្របខ័ណ្ឌ UL ដែលពាក់ព័ន្ធ ដូចជា UL 508A សម្រាប់បន្ទះបញ្ជាឧស្សាហកម្ម ឬ UL 891 សម្រាប់ផ្ទាំងប្តូរភ្លើង (switchboards) អាស្រ័យលើប្រភេទឧបករណ៍។.
ចំណុចសំខាន់គឺការអនុវត្តជាក់ស្តែង៖ ការដំឡើងដែលបានបញ្ចប់ត្រូវតែរក្សាទុកចម្ងាយសុវត្ថិភាពតាមខ្យល់ និងតាមផ្ទៃមុខកាត់ឱ្យបានត្រឹមត្រូវ បន្ទាប់ពីរបារស្ពាន់ ឧបករណ៍ភ្ជាប់ ជញ្ជាំងទូ ដំណាក់កាលចរន្តដែលនៅជិតគ្នា និងគម្របទាំងអស់ត្រូវបានដំឡើងរួចរាល់។.
2. ពិនិត្យមើលទម្ងន់របស់របារស្ពាន់ និងចន្លោះគម្លាតនៃទ្រនាប់ទ្រ (Support span)
ការពង្រីកចន្លោះដែលគ្មានការទ្រទ្រង់កាន់តែវែង នឹងបង្កើនហានិភ័យនៃការកោង និងរំញ័រ។ បារទង់ដែង (Copper busbar) ដែលមានទម្ងន់ធ្ងន់ត្រូវការការទ្រទ្រង់ដែលរឹងមាំ និងញឹកញាប់ជាងមុន។ ផ្ទៃកាត់នៃបារទង់ដែង ចំនួនបារក្នុងមួយហ្វាស ការដាក់តាមបណ្តោយផ្ដេក ឬបញ្ឈរ និងទីតាំងតភ្ជាប់សុទ្ធតែផ្លាស់ប្តូរតម្រូវការនៃការទ្រទ្រង់។.
សម្រាប់បរិបទនៃការរចនាបារទង់ដែងទូទៅ សូមមើល VIOX មគ្គុទ្ទេសក៍ជ្រើសរើសបារទង់ដែង.

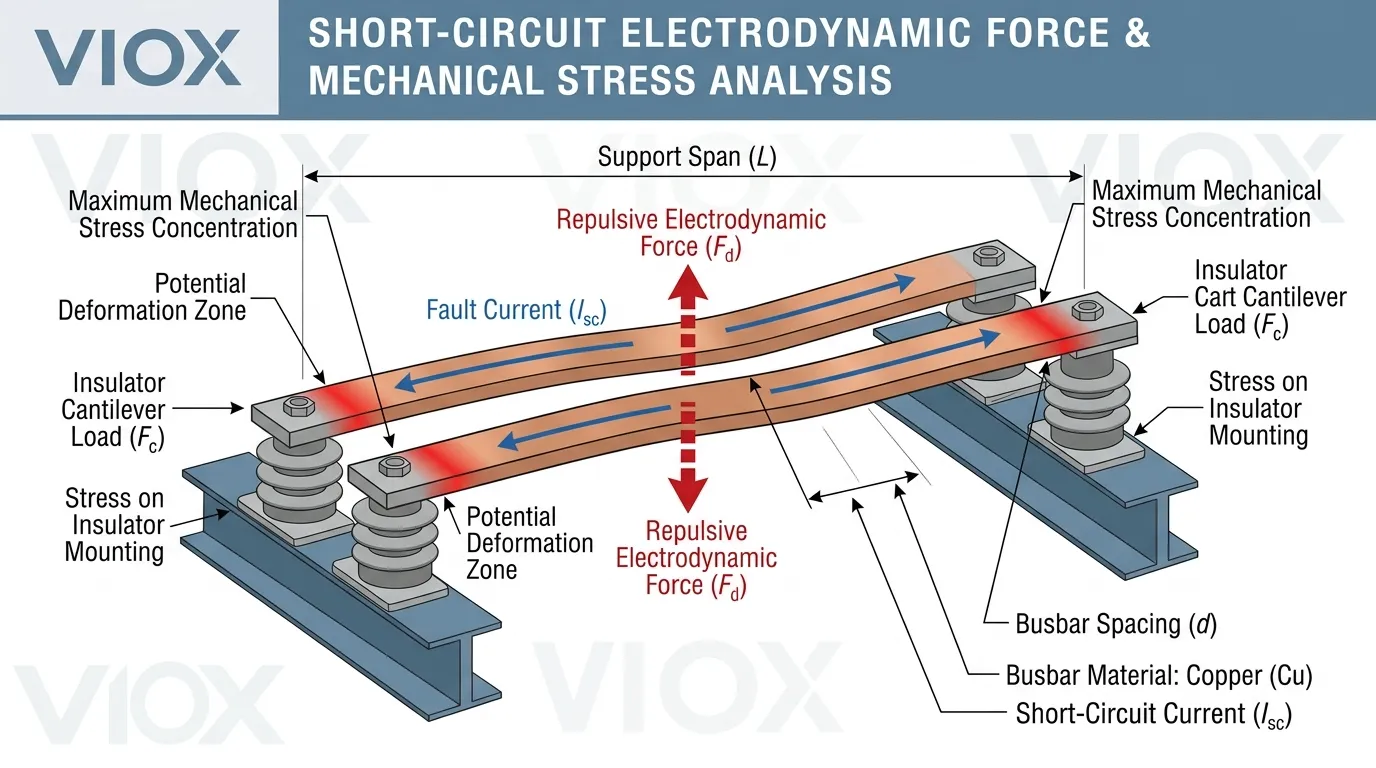

3. ពិនិត្យកម្លាំងពេលមានការឆ្លងចរន្តខ្លី (Short-circuit forces)
ក្នុងអំឡុងពេលមានការឆ្លងចរន្តខ្លី បារទង់ដែងដែលដាក់ស្របគ្នាអាចទទួលរងកម្លាំងអេឡិចត្រូម៉ាញ៉េទិចយ៉ាងខ្លាំង។ ឧបករណ៍ការពារអ៊ីសូឡង់មិនត្រូវប្រេះ ផ្លាស់ទី រលុង ឬអនុញ្ញាតឱ្យគម្លាតរវាងហ្វាសដួលរលំក្រោមសម្ពាធនៃកំហុសចរន្តនោះទេ។.
នេះគឺជាចំណុចដែលការជ្រើសរើសជាច្រើនតែងតែបរាជ័យ។ ការទ្រទ្រង់ដែលបានជ្រើសរើសអាចមើលទៅធំពេកសម្រាប់បន្ទុកធម្មតា ប៉ុន្តែនៅតែខ្សោយនៅពេលជួបកម្លាំងនៃកំហុសចរន្ត ប្រសិនបើគម្លាតនៃការទ្រទ្រង់ ទិសដៅនៃបារទង់ដែង ឬការតភ្ជាប់មិនត្រឹមត្រូវ។.
សម្រាប់ការពិនិត្យផ្នែកវិស្វកម្ម កម្លាំងរវាងចំហាយដែលដាក់ស្របគ្នាត្រូវបានប៉ាន់ប្រមាណជាញឹកញាប់ពីចរន្តកំពូលពេលឆ្លងចរន្តខ្លី គម្លាតរវាងចំហាយ និងប្រវែងដែលគ្មានការទ្រទ្រង់។ ទំនាក់ទំនងសាមញ្ញគឺ៖
F_s = (μ_0 / 2π) × (i_p² / a) × lកន្លែងណា៖
F_sគឺជាកម្លាំងអេឡិចត្រូឌីណាមិកនៅលើផ្នែកនៃរបារស្ពាន់μ_0គឺជាភាពជ្រាបម៉ាញេទិកនៃលំហទំនេរi_pគឺជាចរន្តឆ្លាស់ខ្លីកំពូលកគឺជាគម្លាតពីកណ្តាលទៅកណ្តាលនៃខ្សែចំលងលីត្រគឺជាប្រវែងខ្សែចំលងដែលគ្មានការទ្រទ្រង់
មេរៀនជាក់ស្តែងគឺច្បាស់ណាស់៖ កម្លាំងកើនឡើងតាមការ៉េនៃចរន្តអតិបរមា។ ការបង្កើនចរន្តឆ្លងកាត់អតិបរមាទ្វេដងអាចបង្កើតកម្លាំងមេកានិចបានប្រហែលបួនដង។ នេះហើយជាមូលហេតុដែលបន្ទះអគ្គិសនីដែលមានចរន្តឆ្លងកាត់ខ្ពស់ត្រូវការការត្រួតពិនិត្យលើគម្លាតទ្រទ្រង់ មិនមែនគ្រាន់តែប្រើឧបករណ៍អ៊ីសូឡង់ដែលមើលទៅរឹងមាំជាងមុននោះទេ។.
ការកំណត់កម្រិតនៃការត្រួតពិនិត្យ៖ រូបមន្តសាមញ្ញនេះតំណាងឱ្យការរៀបចំខ្សែចំលងពីរដែលល្អឥតខ្ចោះដោយប្រើគម្លាតពីកណ្តាលទៅកណ្តាល។ វាមិនរាប់បញ្ចូលកត្តារាងនៃខ្សែចំលងរាងចតុកោណ, អន្តរកម្មបីហ្វាស, ប្រភេទនៃកំហុស និងទំនាក់ទំនងដំណាក់កាលភ្លាមៗ, ទិសដៅនៃរបារទង់ដែង (busbar), ការឆ្លើយតបនៃរចនាសម្ព័ន្ធថាមវន្ត, ឬការចែកចាយបន្ទុកទ្រទ្រង់នោះទេ។ សូមប្រើស្តង់ដារ IEC 60865-1, វិធីសាស្ត្រវិស្វកម្មផ្សេងទៀតដែលត្រូវបានទទួលស្គាល់, ឬភស្តុតាងនៃការធ្វើតេស្តលើការដំឡើងទាំងមូលសម្រាប់ការផ្ទៀងផ្ទាត់ចុងក្រោយ។.
ការផ្ទៀងផ្ទាត់ភាពធន់នឹងការឆ្លងចរន្តខ្លីចុងក្រោយ គួរតែធ្វើឡើងនៅកម្រិតនៃការផ្គុំពេញលេញ ជាពិសេសសម្រាប់គ្រឿងផ្គុំឧបករណ៍ប្តូរ និងឧបករណ៍បញ្ជាតាមស្តង់ដារ IEC 61439។.
4. ផ្គូផ្គងទំហំក្បាលវីស និងគ្រឿងបរិក្ខារភ្ជាប់
ឧបករណ៍អ៊ីសូឡង់ដែលត្រឹមត្រូវតែមានទំហំក្បាលវីសមិនត្រឹមត្រូវ នឹងបង្កជាបញ្ហាក្នុងការដំឡើង។ សូមផ្ទៀងផ្ទាត់ទំហំក្បាលវីសផ្នែកខាងលើនិងខាងក្រោម ប្រវែងដុំដែក (stud) ទំហំក្រវ៉ាត់ទ្រ (washer) ការចូលគ្នានៃគ្រាប់វីស អង្កត់ផ្ចិតរន្ធរបារស្ពាន់ (busbar) និងលទ្ធភាពក្នុងការប្រើឧបករណ៍រឹតវីស មុនពេលធ្វើការបញ្ជាទិញ។.
5. ផ្ទៀងផ្ទាត់ជម្រៅនៃទូភ្លើង និងលទ្ធភាពក្នុងការចូលទៅថែទាំ
ឧបករណ៍អ៊ីសូឡង់ប្រភេទបង្គោលដែលមានកម្ពស់ខ្ពស់ជាងមុន អាចជួយបង្កើនគម្លាតសុវត្ថិភាព ប៉ុន្តែអាចប៉ះទង្គិចជាមួយជម្រៅនៃទូភ្លើង គម្រប ឬឧបករណ៍ដែលដំឡើងនៅលើទ្វារ។ សូមប្រាកដថាអ្នកបច្ចេកទេសនៅតែអាចឈោងដល់ និងរឹតវីសបានបន្ទាប់ពីការដំឡើងរួចរាល់។.
ឧទាហរណ៍នៃការត្រួតពិនិត្យ៖ បន្ទះអគ្គិសនីក្នុងផ្ទះកម្រិត 400 V
ពិចារណាលើបន្ទះអគ្គិសនីបីហ្វាសកម្រិត 400 V ក្នុងផ្ទះ ដែលមានរបារទង់ដែងរាងចតុកោណទំហំ 40 x 5 ម.ម ស្របគ្នាដែលរៀបចំក្នុងប្លង់តែមួយ, មានគម្លាតហ្វាសពីកណ្តាលទៅកណ្តាល 50 ម.ម, ប្រវែងចន្លោះដែលគ្មានការទ្រទ្រង់ដែលបានស្នើ 300 ម.ម, គ្រឿងបរិក្ខារដំឡើងទំហំ M8, និងចរន្តឆ្លាស់ខ្លីកំពូល 50 kA ដែលផ្តល់ដោយអ្នករចនា។ ដោយប្រើទំនាក់ទំនងខ្សែចំលងស្របគ្នាសាមញ្ញខាងលើជាការគណនាត្រួតពិនិត្យជំហានដំបូង៖
F_s = 2 × 10⁻⁷ × (50,000² / 0.05) × 0.30 ≈ 3,000 Nការប៉ាន់ប្រមាណនេះបង្ហាញពីមូលហេតុដែលការជ្រើសរើសដោយផ្អែកលើវ៉ុលប្រតិបត្តិការ 400 V តែមួយមុខគឺមិនគ្រប់គ្រាន់នោះទេ។ លទ្ធផលប្រហែល 3 kN បង្ហាញពីកម្រិតនៃលំដាប់សម្រាប់ទម្រង់ដែលបានកំណត់ទុកជាគំរូ មិនមែនជាបន្ទុកឌីហ្សាញនៃឧបករណ៍អ៊ីសូឡង់ ឬតង្កៀបនោះទេ។ ការពិនិត្យឡើងវិញលើការឌីហ្សាញត្រូវតែគិតគូរពីធរណីមាត្រនៃរបារចម្លងរាងចតុកោណកែង អន្តរកម្មបីហ្វាស ការឆ្លើយតបថាមវន្ត និងរបៀបដែលប្រតិកម្មត្រូវបានចែកចាយតាមរយៈរបារ ឧបករណ៍ភ្ជាប់ ឧបករណ៍ទ្រទ្រង់ និងរចនាសម្ព័ន្ធដំឡើង។.
កុំប្រៀបធៀបកម្លាំងចំហៀងដែលបានគណនានេះដោយផ្ទាល់ជាមួយតម្លៃកម្លាំងទាញនៅក្នុងកាតាឡុក លុះត្រាតែអ្នកផ្គត់ផ្គង់បញ្ជាក់ថាទិសដៅនៃការធ្វើតេស្ត ឧបករណ៍ភ្ជាប់ គន្លងនៃបន្ទុក និងលក្ខណៈវិនិច្ឆ័យនៃការខូចខាតអាចអនុវត្តបាន។ ការគណនានេះគឺជាឧបករណ៍សម្រាប់ត្រួតពិនិត្យបឋមប៉ុណ្ណោះ។ ការធានាលើការទប់ទល់នឹងចរន្តឆ្លង (short-circuit) ចុងក្រោយ គឺជាកិច្ចការនៃការផ្ទៀងផ្ទាត់លើការដំឡើងទាំងមូល។.

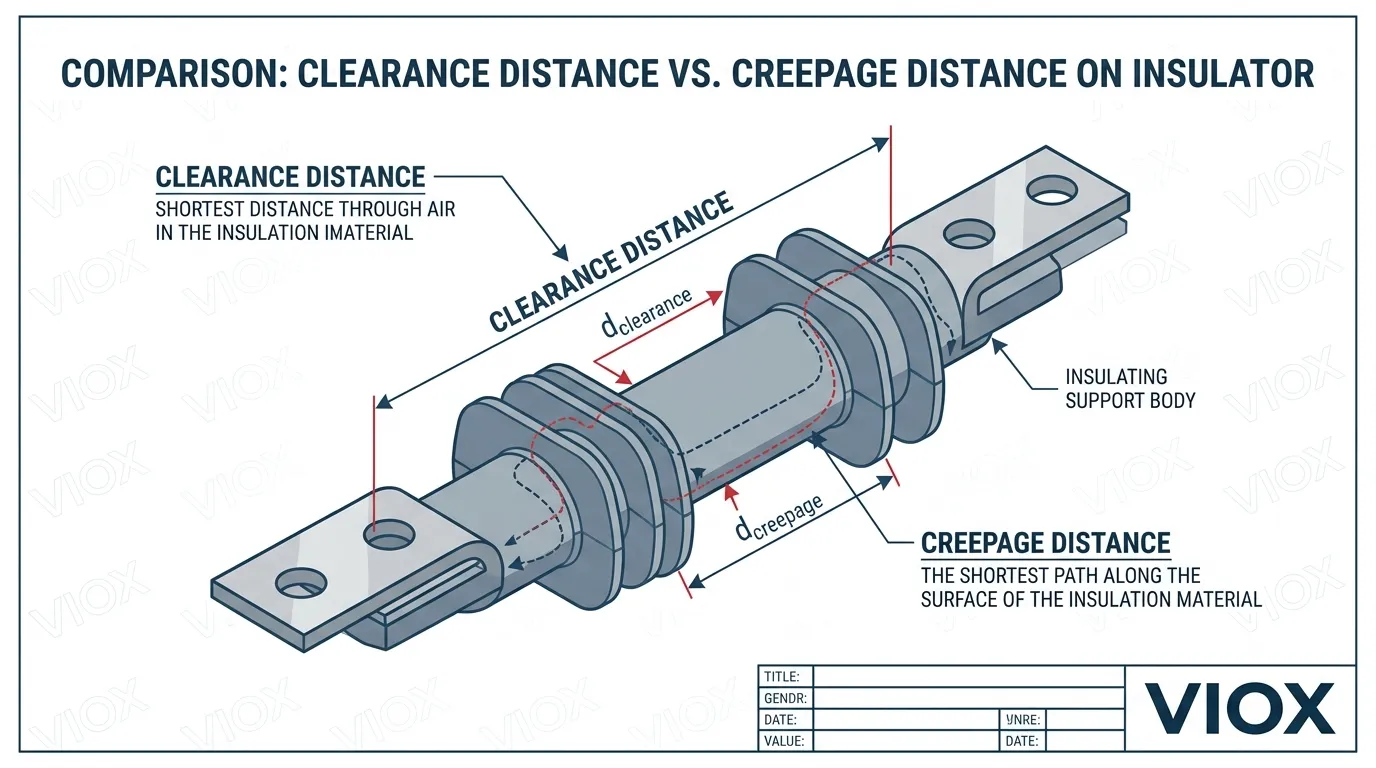

Creepage Distance vs Clearance Distance
ការខូចខាតអ៊ីសូឡង់របារស្ពាន់ ជារឿយៗកើតចេញពីការយល់ច្រឡំអំពីចម្ងាយលូនតាមផ្ទៃ (creepage) និងចម្ងាយសុវត្ថិភាពតាមខ្យល់ (clearance)។.
| ពាក្យ | អត្ថន័យ | ហេតុអ្វីបានជាវាសំខាន់ |
|---|---|---|
| គម្លាត | ចម្ងាយខ្លីបំផុតតាមខ្យល់រវាងផ្នែកដែលមានចរន្តអគ្គិសនី | ការពារប្រឆាំងនឹងការឆាបឆេះឆ្លងតាមខ្យល់ (flashover) |
| ចម្ងាយលូនតាមផ្ទៃ (Creepage) | ចម្ងាយខ្លីបំផុតតាមបណ្តោយផ្ទៃអ៊ីសូឡង់ | ការពារប្រឆាំងនឹងការលេចធ្លាយចរន្តលើផ្ទៃ (Surface tracking) ជាពិសេសក្នុងស្ថានភាពសំណើម ឬការបំពុល |
អ៊ីសូឡង់ដែលមានកម្ពស់ខ្ពស់ជាងអាចជួយកែលម្អគម្លាតសុវត្ថិភាព (Clearance) ប៉ុន្តែរូបរាងផ្ទៃ និងគុណភាពសម្ភារៈមានឥទ្ធិពលយ៉ាងខ្លាំងទៅលើលក្ខណៈនៃការលូននៃចរន្ត (Creepage)។ ទម្រង់ដែលមានឆ្អឹងជំនីអាចបង្កើនចម្ងាយលូននៃចរន្តដោយមិនចាំបាច់បង្កើនកម្ពស់សរុប ប៉ុន្តែលទ្ធផលចុងក្រោយត្រូវតែត្រួតពិនិត្យនៅក្នុងការដំឡើងជាក់ស្តែង។.
សម្រាប់ការបកស្រាយឱ្យកាន់តែស៊ីជម្រៅ សូមអានឯកសាររបស់ VIOX មគ្គុទ្ទេសក៍ស្តីពីចម្ងាយលូននៃចរន្ត (Creepage distance) ទល់នឹងចម្ងាយគម្លាតសុវត្ថិភាព (Clearance distance).
សម្ភារៈអ៊ីសូឡង់សម្រាប់របារស្ពាន់ (Busbar) និងបរិស្ថាន
បរិស្ថានអាចផ្លាស់ប្តូរជម្រើសនៃសម្ភារៈដែលត្រឹមត្រូវ.
| បរិស្ថាន | ហានិភ័យ | ទិសដៅនៃការជ្រើសរើស |
|---|---|---|
| សម្អាតបន្ទះអគ្គិសនីក្នុងផ្ទះ | ការប្រើប្រាស់ផ្នែកអគ្គិសនី និងមេកានិចធម្មតា | ការប្រើប្រាស់ទ្រនាប់ដែលផលិតពី BMC ឬ SMC គឺមានភាពសមស្រប |
| សំណើមខ្ពស់។ | ការលេចធ្លាយលើផ្ទៃ និងការកើតមានស្នាមឆ្នូត (Tracking) | ពិនិត្យមើលចម្ងាយលូន (Creepage distance) សន្ទស្សន៍ CTI នៃសម្ភារៈ និងការគ្រប់គ្រងសំណើមក្នុងទូអគ្គិសនី |
| តំបន់ឆ្នេរសមុទ្រ ឬតំបន់សមុទ្រ | ការចម្លងរោគដោយអំបិលនឹងក្លាយជាចរន្តអគ្គិសនីនៅពេលមានសំណើម | ប្រើប្រាស់សម្ភារៈ និងទម្រង់ដែលសមស្របទៅនឹងហានិភ័យនៃការបំពុល និងការច្រេះ |
| ការប៉ះពាល់នឹងកាំរស្មី UV នៅខាងក្រៅ | ការសឹករិចរិលនៃផ្ទៃវត្ថុធាតុប៉ូលីមែរ | ផ្ទៀងផ្ទាត់ភាពធន់នឹងកាំរស្មី UV ឬប្រើប្រាស់ការរចនាទូការពារ |
| រោងចក្រគីមី | ការខូចខាតសម្ភារៈដោយសារចំហាយទឹក ឬប្រេង | ផ្ទៀងផ្ទាត់ភាពធន់នឹងសារធាតុគីមីជាមួយអ្នកផ្គត់ផ្គង់ |
| ការរំញ័រខ្លាំង | ការរលុង និងការអស់កម្លាំងនៃសម្ភារៈ | ពិនិត្យមើលកម្លាំងមេកានិច ឧបករណ៍ភ្ជាប់ វិធីសាស្ត្រចាក់សោ និងចន្លោះទ្រទ្រង់ |
| ប្រព័ន្ធដែលមានចរន្តឆ្លងកាត់ខ្ពស់ | កម្លាំងអេឡិចត្រូម៉ាញេទិក | ពិនិត្យមើលការរចនាទប់ទល់នឹងការឆ្លងចរន្តខ្លីនៃរចនាសម្ព័ន្ធទ្រទ្រង់របារស្ពាន់ទាំងមូល |
ការប្រើប្រាស់ក្នុងផ្ទះ និងក្រៅផ្ទះមិនគួរប្រើតក្កវិជ្ជាជ្រើសរើសដូចគ្នាទេ។ ប្រសិនបើការដំឡើងត្រូវនឹងពន្លឺព្រះអាទិត្យ អំបិល ធូលីចម្លងចរន្ត ឬការកកិតសំណើម សូមមើលការណែនាំរបស់ VIOX ស្តីពី អ៊ីសូឡង់របារស្ពាន់សម្រាប់ក្នុងផ្ទះធៀបនឹងក្រៅផ្ទះ.

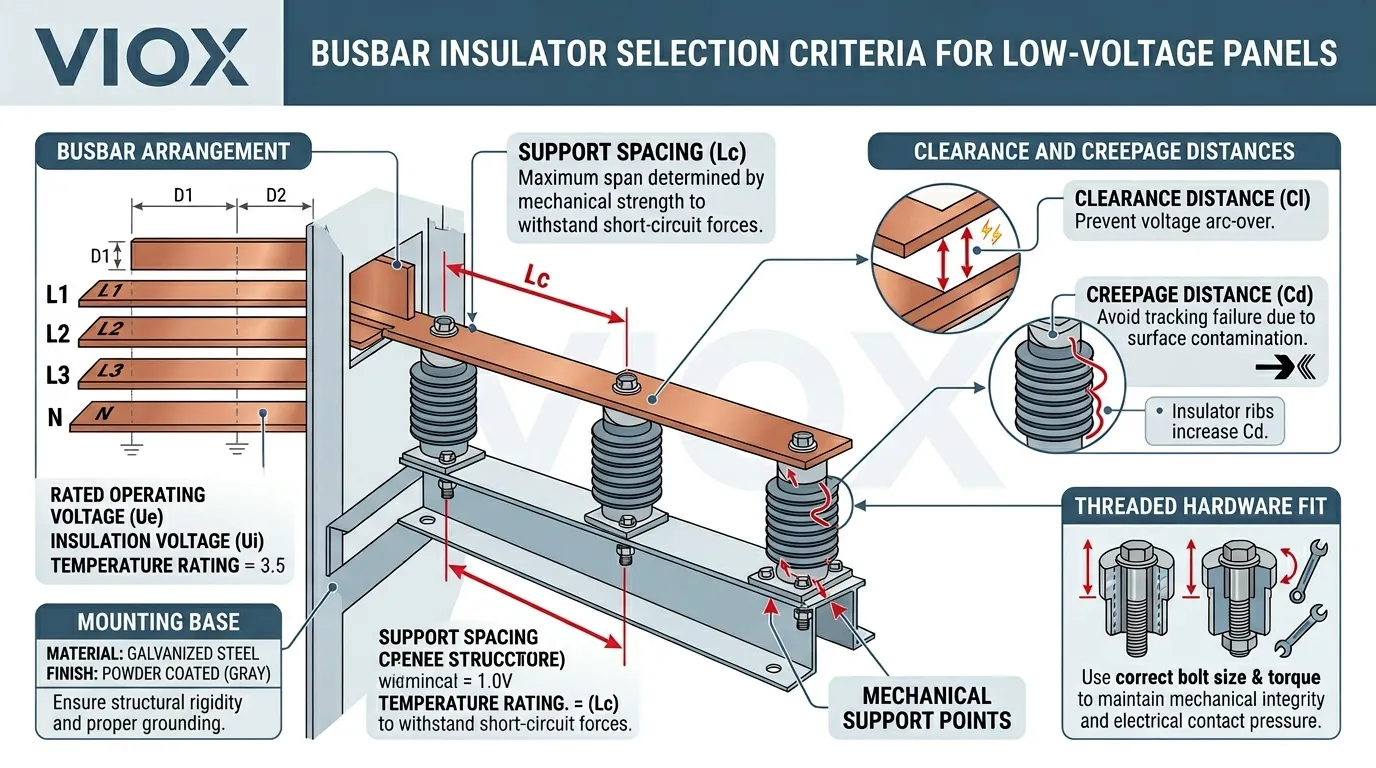

ប្លង់ទ្រទ្រង់របារស្ពាន់
អ៊ីសូឡង់មិនដំណើរការតែឯងទេ។ វាគឺជាផ្នែកមួយនៃប្រព័ន្ធទ្រទ្រង់របារស្ពាន់។.
នៅពេលរៀបចំរបារស្ពាន់ (Copper busbars) សូមពិនិត្យមើល៖
- ចន្លោះរវាងហ្វា និងហ្វា
- ចន្លោះរវាងហ្វា និងដី
- ចន្លោះសុវត្ថិភាពរវាងរបារស្ពាន់ និងទូអគ្គិសនី
- ចំនួនចំណុចទ្រទ្រង់
- ចម្ងាយទ្រទ្រង់នៅជុំវិញចំណុចតភ្ជាប់ និងចំណុចកោង
- ទីតាំងសម្រាប់តភ្ជាប់សាខា (Tap-off)
- លទ្ធភាពក្នុងការចូលទៅកាន់គ្រឿងបរិក្ខារ (Hardware access)
- គន្លងពង្រីកកម្ដៅ
- ការផ្គុំគម្របនិងរបាំងការពារ
ការតភ្ជាប់របារស្ពាន់ (Busbar) ខ្លីៗអាចមើលទៅសាមញ្ញក្នុងផ្នែកមេកានិច ប៉ុន្តែបន្ទុកដែលប្រមូលផ្ដុំនៅជិតកន្លែងកោង ក្បាលខ្សែភ្លើង (Cable lugs) ចុងបញ្ជូនរបស់ឧបករណ៍កាត់ភ្លើង (Breaker terminals) ឬការតភ្ជាប់ទៅនឹងត្រង់ស្វូ អាចធ្វើឱ្យចំណុចទ្រទ្រង់ទទួលរងសម្ពាធខ្លាំងពេក។ នៅក្នុងទូអគ្គិសនីដែលមានទំហំតូចចង្អៀត បញ្ហាមិនមែនស្ថិតនៅលើកម្រិតតង់ស្យុងនោះទេ ប៉ុន្តែគឺការខ្វះខាតទីតាំងសម្រាប់រក្សាគម្លាតឱ្យបានត្រឹមត្រូវ និងការចូលទៅដំឡើងគ្រឿងបរិក្ខារ។.
ប្រសិនបើប្រព័ន្ធរបស់អ្នកប្រើរបារស្ពាន់សម្រាប់ឧបករណ៍កាត់ភ្លើងបែបម៉ូឌុល (Modular breaker busbars) អត្ថបទពាក់ព័ន្ធស្តីពី ឧបករណ៍បំបែកសៀគ្វី busbars អាចជួយបែងចែកការប្រើប្រាស់របារស្ពាន់សម្រាប់ MCB ចេញពីសំណង់ទ្រទ្រង់របារស្ពាន់ធំៗបាន។.
Common Busbar Insulator Selection Mistakes
កំហុសទី ១៖ ការជ្រើសរើសដោយផ្អែកលើកម្រិតតង់ស្យុងតែមួយមុខ
ឧបករណ៍ការពាររបារស្ពាន់ (Busbar insulator) ដែលមានកម្រិតតង់ស្យុងត្រឹមត្រូវសម្រាប់ប្រព័ន្ធ នៅតែអាចខុសបាន ប្រសិនបើវាមិនផ្តល់នូវចម្ងាយលូន (Creepage distance) ចម្ងាយសុវត្ថិភាព (Clearance) កម្លាំងមេកានិច ឬភាពឆបគ្នានៃការដំឡើងនៅក្នុងទូអគ្គិសនីចុងក្រោយ។.
កំហុសទី ២៖ ការមិនអើពើនឹងកម្លាំងដែលកើតចេញពីការឆ្លងចរន្តខ្លី (Short-circuit force)
ចរន្តធម្មតាបង្កើតកម្ដៅ។ ចរន្តឆ្លង (Fault current) បង្កើតកម្លាំងមេកានិចយ៉ាងខ្លាំង។ ឧបករណ៍ទ្រទ្រង់ដែលមើលទៅរឹងមាំក្នុងអំឡុងពេលប្រតិបត្តិការធម្មតា អាចនឹងបរាជ័យប្រសិនបើគម្លាតនៃរបារស្ពាន់ (Busbar) និងចន្លោះទ្រទ្រង់មិនត្រូវបានរចនាឡើងសម្រាប់ទប់ទល់នឹងកម្លាំងនៃចរន្តឆ្លងនោះទេ។.
កំហុសទី ៣៖ ការយកសម្ភារៈប្រើប្រាស់ក្នុងផ្ទះទៅប្រើប្រាស់នៅខាងក្រៅ
សំណើម អំបិល ធូលី និងការប៉ះពាល់នឹងកាំរស្មី UV អាចកាត់បន្ថយសមត្ថភាពអ៊ីសូឡង់លើផ្ទៃមុខយ៉ាងខ្លាំង។ បរិស្ថានខាងក្រៅ ឬបរិស្ថានដែលមានការបំពុល ទាមទារឱ្យមានការពិនិត្យឡើងវិញដោយឡែកលើសម្ភារៈ និងចម្ងាយលូន (Creepage)។.
កំហុសទី ៤៖ ការជ្រើសរើសឧបករណ៍ទ្រទ្រង់ដែលមិនស៊ីគ្នានឹងគ្រឿងបរិក្ខារ
ការមិនស៊ីគ្នានៃក្បាលវីស (Thread) ប្រវែងប៊ូឡុងមិនគ្រប់គ្រាន់ ការប្រើប្រាស់ក្រវ៉ាត់ទ្រ (Washer) មិនត្រឹមត្រូវ ឬការពិបាកក្នុងការប្រើប្រាស់ឧបករណ៍ អាចបង្ខំឱ្យមានការកែច្នៃដំឡើងដោយមិនមានសុវត្ថិភាពនៅនឹងកន្លែង។.
កំហុសទី ៥៖ ការចាត់ទុកតារាងទំហំជាចម្លើយចុងក្រោយ
តារាងទំហំគ្រាន់តែជួយក្នុងការជ្រើសរើសបេក្ខភាពបឋមប៉ុណ្ណោះ។ វាមិនអាចជំនួសការគណនាចម្ងាយលូន (Creepage) ការពិនិត្យចម្ងាយសុវត្ថិភាព (Clearance) ការវិភាគបន្ទុកមេកានិច ឬការអនុម័តលើប្លង់ទូភ្លើងទាំងមូលនោះទេ។.
កំហុសទី ៦៖ ការភ្លេចរៀបចំឯកសារសម្រាប់ការទិញចូល
សម្រាប់ការទិញតាមបែប OEM ឬគម្រោង សូមស្នើសុំគំនូរប្លង់វិមាត្រ ព័ត៌មានសម្ភារៈ វ៉ុលកំណត់ (Rated voltage) ទិន្នន័យកម្លាំងមេកានិច និងឯកសារយោងក្នុងកាតាឡុក។ ការធ្វើបែបនេះនឹងជួយការពារជម្លោះរវាងក្រុមវិស្វកម្ម ក្រុមលទ្ធកម្ម និងក្រុមដំឡើង។.
សម្រាប់ការការពារការខូចខាត សូមមើលអត្ថបទរបស់ VIOX ស្តីពី ការខូចខាតទូទៅនៃឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ (Busbar insulator).
បញ្ជីត្រួតពិនិត្យលក្ខណៈបច្ចេកទេសនៃឧបករណ៍អ៊ីសូឡង់របារស្ពាន់
សូមប្រើបញ្ជីត្រួតពិនិត្យនេះមុនពេលអនុម័តម៉ូដែលណាមួយ។.
| ធាតុ | ការបញ្ជាក់ដែលតម្រូវឱ្យមាន |
|---|---|
| កម្មវិធី | ទូអគ្គិសនីចែកចាយ (Distribution panel), ទូកុងតាក់ (Switchboard), ទូអាំងវឺតទ័រ (Inverter cabinet), ទូបាតូរី (Battery cabinet), ឧបករណ៍ OEM |
| វ៉ុលប្រព័ន្ធ | វ៉ុលប្រតិបត្តិការ (Working voltage), វ៉ុលអ៊ីសូឡង់ (Insulation voltage), តម្រូវការទប់ទល់នឹងកម្លាំងរុញច្រាន (Impulse withstand requirement) |
| បរិបទស្តង់ដារ | IEC 61439-1 បូករួមទាំងផ្នែកជាក់លាក់នៃការដំឡើងដែលពាក់ព័ន្ធ និង IEC 60664-1 កន្លែងដែលពាក់ព័ន្ធ; ការពិនិត្យឡើងវិញតាមស្តង់ដារ UL 508A ឬ UL 891 សម្រាប់ការដំឡើងនៅអាមេរិកខាងជើងដែលពាក់ព័ន្ធ។ |
| ប្រភេទឧបករណ៍ទ្រទ្រង់ | ឧបករណ៍ទ្រទ្រង់ប្រភេទ Standoff, post, support block ឬ holder ឬឧបករណ៍ទ្រទ្រង់ដែលផលិតតាមតម្រូវការ; សូមបញ្ជាក់ពី bushing ដោយឡែកសម្រាប់ករណីជ្រៀតចូលរបាំងដី (grounded-barrier penetration)។ |
| សម្ភារៈ | BMC, SMC, epoxy, porcelain ឬ polymer composite |
| ទំហំ | កម្ពស់, អង្កត់ផ្ចិត, ទំហំផ្ទៃបាត, ប្រវែងប៊ូឡុង (Stud) |
| ខ្សែស្រឡាយ | M6, M8, M10, M12 ឬតាមការកំណត់ជាក់លាក់នៃគម្រោង |
| ទិន្នន័យរបារស្ពាន់ (Busbar) | ទទឹង, កម្រាស់, សម្ភារៈ, ចំនួនរបារក្នុងមួយហ្វាស (Phase), ទិសដៅនៃការដាក់ |
| ប្លង់នៃការដំឡើងឧបករណ៍ទ្រ | ប្រវែងចន្លោះ (Span), ចំនួនឧបករណ៍ទ្រ, ទីតាំងតភ្ជាប់ចេញ (Tap-off), ទីតាំងសន្លាក់តភ្ជាប់ |
| បរិស្ថាន | សីតុណ្ហភាព សំណើម ធូលី អំបិល កាំរស្មីយូវី និងការប៉ះពាល់នឹងសារធាតុគីមី |
| កាតព្វកិច្ចមេកានិច | បន្ទុកឋិតិវន្ត រំញ័រ ការប៉ះទង្គិចពេលដឹកជញ្ជូន និងកម្លាំងឆ្លងចរន្តខ្លី |
| ឯកសារ | កាតាឡុក តារាងទំហំ គំនូសប្លង់ ទិន្នន័យសម្ភារៈ និងទិន្នន័យមេកានិច |
សំណួរគេសួរញឹកញាប់
តើខ្ញុំគួរជ្រើសរើសទំហំឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ដោយរបៀបណា?
ជ្រើសរើសទំហំដោយផ្អែកលើតង់ស្យុង, ចម្ងាយលូន (creepage distance), ចម្ងាយសុវត្ថិភាព (clearance), ទម្ងន់របារស្ពាន់, ចន្លោះទ្រទ្រង់, កម្លាំងឆ្លងកាត់សៀគ្វីខ្លី, ទំហំក្បាលវីស, ជម្រៅទូ និងលទ្ធភាពក្នុងការចូលទៅកាន់ផ្នែករឹង។ កុំជ្រើសរើសដោយផ្អែកលើកម្ពស់តែមួយមុខ។.
តើមានតារាងទំហំស្តង់ដារសម្រាប់ឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ដែរឬទេ?
ទេ។ តារាងទំហំមានប្រយោជន៍សម្រាប់ការប្រៀបធៀបកម្ពស់ ទំហំក្បាលវីស និងវិមាត្រ ប៉ុន្តែការជ្រើសរើសត្រឹមត្រូវគឺអាស្រ័យលើប្លង់របារស្ពាន់ទាំងមូល និងលក្ខខណ្ឌប្រតិបត្តិការ។.
តើគួរដំឡើងឧបករណ៍អ៊ីសូឡង់របារចម្លង (busbar insulators) ឱ្យឆ្ងាយពីគ្នាប៉ុណ្ណា?
មិនមានគម្លាតស្តង់ដារជាសកលសម្រាប់ឧបករណ៍ទ្រទ្រង់នោះទេ។ វាអាស្រ័យលើទំហំ និងទិសដៅនៃរបារចម្លង កម្រិតចរន្តឆ្លងខ្ពស់បំផុត (peak short-circuit current) គម្លាតរវាងហ្វាស ទីតាំងនៃសន្លាក់ និងចំណុចតភ្ជាប់ ការរំញ័រ និងកម្រិតសមត្ថភាពមេកានិចនៃរចនាសម្ព័ន្ធទ្រទ្រង់ទាំងមូល។ កំណត់គម្លាតតាមរយៈការគណនា និងការផ្ទៀងផ្ទាត់ការដំឡើង ជាជាងការចម្លងចម្ងាយថេរពីផ្ទាំងបញ្ជាផ្សេងទៀត។.
តើខ្ញុំអាចជ្រើសរើសឧបករណ៍អ៊ីសូឡង់របារចម្លងដោយផ្អែកលើកម្រិតវ៉ុលតែមួយមុខបានដែរឬទេ?
ទេ គម្លាតផ្ទៃ និងគម្លាតខ្យល់ដែលបានដំឡើង លក្ខណៈសម្បត្តិរបស់សម្ភារៈ បន្ទុកមេកានិក កម្លាំងនៃកំហុស (fault force) ចំណុចតភ្ជាប់នៃវីស (thread interface) ចន្លោះទ្រទ្រង់ និងបរិយាកាស ក៏ត្រូវតែមានភាពសមស្របផងដែរ។ តម្លៃវ៉ុលដែលមានក្នុងកាតាឡុកមិនតំណាងឱ្យលក្ខខណ្ឌទាំងអស់នេះទេ។.
តើគួរប្រៀបធៀបកម្រិតកម្លាំងមេកានិកដោយរបៀបណា?
សូមប្រៀបធៀបកម្រិតកម្លាំងតែនៅពេលដែលទិសដៅនៃបន្ទុក ឧបករណ៍តេស្ត ការកំណត់លក្ខខណ្ឌ រយៈពេល និងលក្ខណៈវិនិច្ឆ័យនៃការបរាជ័យត្រូវបានបញ្ជាក់យ៉ាងច្បាស់ប៉ុណ្ណោះ។ កម្រិតកម្លាំងទាញ កម្លាំងសង្កត់ កម្លាំងបង្វិល កម្លាំងពត់ និងកម្លាំងទ្រទ្រង់ចុង (cantilever) មិនអាចជំនួសគ្នាបានទេ ហើយគ្មានកម្រិតណាមួយដែលបញ្ជាក់ដោយស្វ័យប្រវត្តិថាវាអាចទប់ទល់នឹងការឆ្លងចរន្តខ្លី (short-circuit) នៃបន្ទះទាំងមូលបាននោះទេ។.
តើខ្ញុំគួរជ្រើសរើសទំហំវីសមួយណា៖ M6, M8, M10 ឬ M12?
សូមប្រើប្រាស់វីសដែលបានបញ្ជាក់ដោយចំណុចតភ្ជាប់មេកានិកដែលត្រូវបានអនុម័ត។ សូមពិនិត្យមើលរន្ធរបារស្ពាន់ (busbar) ប្រព័ន្ធកងទ្រនាប់ (washer) និងគ្រាប់វីស ការចូលគ្នានៃវីស ប្រវែងដុំដែក (stud) ការរចនាបន្ទះដំឡើង លទ្ធភាពក្នុងការរឹតបន្តឹង និងទិន្នន័យបន្ទុករបស់អ្នកផ្គត់ផ្គង់។ ទំហំវីសធំជាងមិនមែនមានន័យថាវាមានកម្រិតអគ្គិសនីខ្ពស់ជាងនោះទេ។.
តើឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ប្រភេទតែមួយអាចប្រើប្រាស់ទាំងក្នុងផ្ទះ និងក្រៅផ្ទះបានដែរឬទេ?
មិនតែងតែអាចធ្វើទៅបានទេ។ បរិស្ថានក្រៅផ្ទះអាចមានពន្លឺ UV សំណើម អំបិល និងការបំពុល។ លក្ខខណ្ឌទាំងនេះអាចតម្រូវឱ្យមានសម្ភារៈ ប្រភេទចម្ងាយលូន ឬការការពារស្រោមខាងក្រៅខុសៗគ្នា។.
សេចក្តីសន្និ
ឧបករណ៍អ៊ីសូឡង់របារស្ពាន់ដែលត្រឹមត្រូវ មិនមែនគ្រាន់តែជាឧបករណ៍ដែលមានវ៉ុលត្រឹមត្រូវដែលបានបោះពុម្ពក្នុងកាតាឡុកនោះទេ។ វាត្រូវតែសមស្របទៅនឹងកាតព្វកិច្ចអ៊ីសូឡង់អគ្គិសនី កាតព្វកិច្ចទ្រទ្រង់មេកានិច ប្លង់របារស្ពាន់ លក្ខខណ្ឌបរិស្ថាន និងគ្រឿងបរិក្ខារដំឡើងនៃប្រព័ន្ធទាំងមូល។.
សូមប្រើប្រាស់ដំណើរការប្រាំពីរជំហាននៅក្នុងមគ្គុទ្ទេសក៍នេះ ដើម្បីកត់ត្រាអំពីកាតព្វកិច្ចអគ្គិសនី ចម្ងាយដំឡើង រូបរាងធរណីមាត្រនៃរបារស្ពាន់ កាតព្វកិច្ចនៃកំហុស (fault duty) បរិយាកាស ការផ្គូផ្គងមេកានិក និងភស្តុតាងគាំទ្រ មុនពេលអនុម័តម៉ូដែលណាមួយ។.
ប្រសិនបើចម្លើយទាំងនោះត្រូវបានកត់ត្រាទុកមុនពេលទិញ ប្រព័ន្ធទ្រទ្រង់របារស្ពាន់នឹងកាត់បន្ថយហានិភ័យនៃការយឺតយ៉ាវក្នុងការដំឡើង ការតានតឹងនៃការតភ្ជាប់ ការបរាជ័យនៃអ៊ីសូឡង់ ការផ្លាស់ទីលំនៅមេកានិក ឬបញ្ហានៅក្នុងសេវាកម្មជាក់ស្តែង។.
ប្រភព និងស្តង់ដារ
- IEC 60664-1:2020+AMD1:2025 CSV — ការសម្របសម្រួលអ៊ីសូឡង់សម្រាប់ឧបករណ៍នៅក្នុងប្រព័ន្ធផ្គត់ផ្គង់តង់ស្យុងទាប
- IEC 60865-1:2011 — ចរន្តឆ្លងកាត់សៀគ្វីខ្លី៖ ការគណនាផលប៉ះពាល់ផ្នែកមេកានិក និងកម្ដៅ
- IEC 61439-1:2020 — សំណុំឧបករណ៍ប្តូរ និងឧបករណ៍បញ្ជាតង់ស្យុងទាប៖ បទប្បញ្ញត្តិទូទៅ
- IEC 61439-2:2020 — សំណុំឧបករណ៍ប្តូរថាមពល និងឧបករណ៍បញ្ជា
- VIOX SM Series Busbar Insulator — ទិន្នន័យម៉ូដែលដែលបានបោះពុម្ពផ្សាយ
សម្រាប់ការគាំទ្រក្នុងការជ្រើសរើសម៉ូដែល សូមផ្ញើទិន្នន័យទៅកាន់ VIOX រួមមាន៖ តង់ស្យុងប្រព័ន្ធ, ទំហំ និងទិសដៅរបស់ Busbar, ចរន្តឆ្លងកាត់សៀគ្វីខ្លីកំពូល (peak short-circuit current), ចន្លោះកណ្តាលរវាងចំហាយ, ចន្លោះគម្លាតទ្រនាប់ដែលបានស្នើ, បរិស្ថានដំឡើង, តម្រូវការខ្សែវីស និងស្តង់ដារដំឡើងដែលពាក់ព័ន្ធ។ បន្ទាប់មក VIOX នឹងជួយកំណត់អត្តសញ្ញាណម៉ូដែលដែលសមស្រប រួមទាំងគំនូសព្រាង ឬភស្តុតាងនៃការធ្វើតេស្តដែលនៅតែត្រូវការការអនុម័តសម្រាប់គម្រោង។.
