بس بار انسولیٹر کا انتخاب کرتے وقت، کیٹلاگ کی تصویر یا برائے نام وولٹیج کے بجائے نصب شدہ اسمبلی سے آغاز کریں۔ کسی ماڈل کو شارٹ لسٹ کرنے سے پہلے سسٹم وولٹیج، کریپیج اور کلیئرنس کی ضروریات، بس بار کے طول و عرض، پیک شارٹ سرکٹ کرنٹ، بغیر سپورٹ کے اسپین، آپریٹنگ ماحول، اور ماؤنٹنگ ہارڈویئر کی تصدیق کریں۔.
بس بار انسولیٹر کے دو کام ہوتے ہیں: برقی علیحدگی کو برقرار رکھنا اور کنڈکٹر کو میکانیکی طور پر سہارا دینا۔ ایک ماڈل ایک ذمہ داری تو پوری کر سکتا ہے لیکن دوسرے کے لیے غیر موزوں ہو سکتا ہے۔ لہذا، صرف وولٹیج ریٹنگ یہ ثابت نہیں کرتی کہ انسولیٹر کسی خاص پینل لے آؤٹ کے لیے محفوظ ہے۔.
زیادہ تر انڈور لو وولٹیج ڈسٹری بیوشن پینلز کے لیے، مولڈ شدہ BMC یا SMC بس بار سپورٹ انسولیٹر ایک عام ابتدائی انتخاب ہے۔ سخت، مرطوب، آؤٹ ڈور، زیادہ آلودگی والی، یا مکینیکل دباؤ والی ایپلی کیشنز کے لیے، مواد اور جیومیٹری کا زیادہ احتیاط سے جائزہ لیا جانا چاہیے۔.

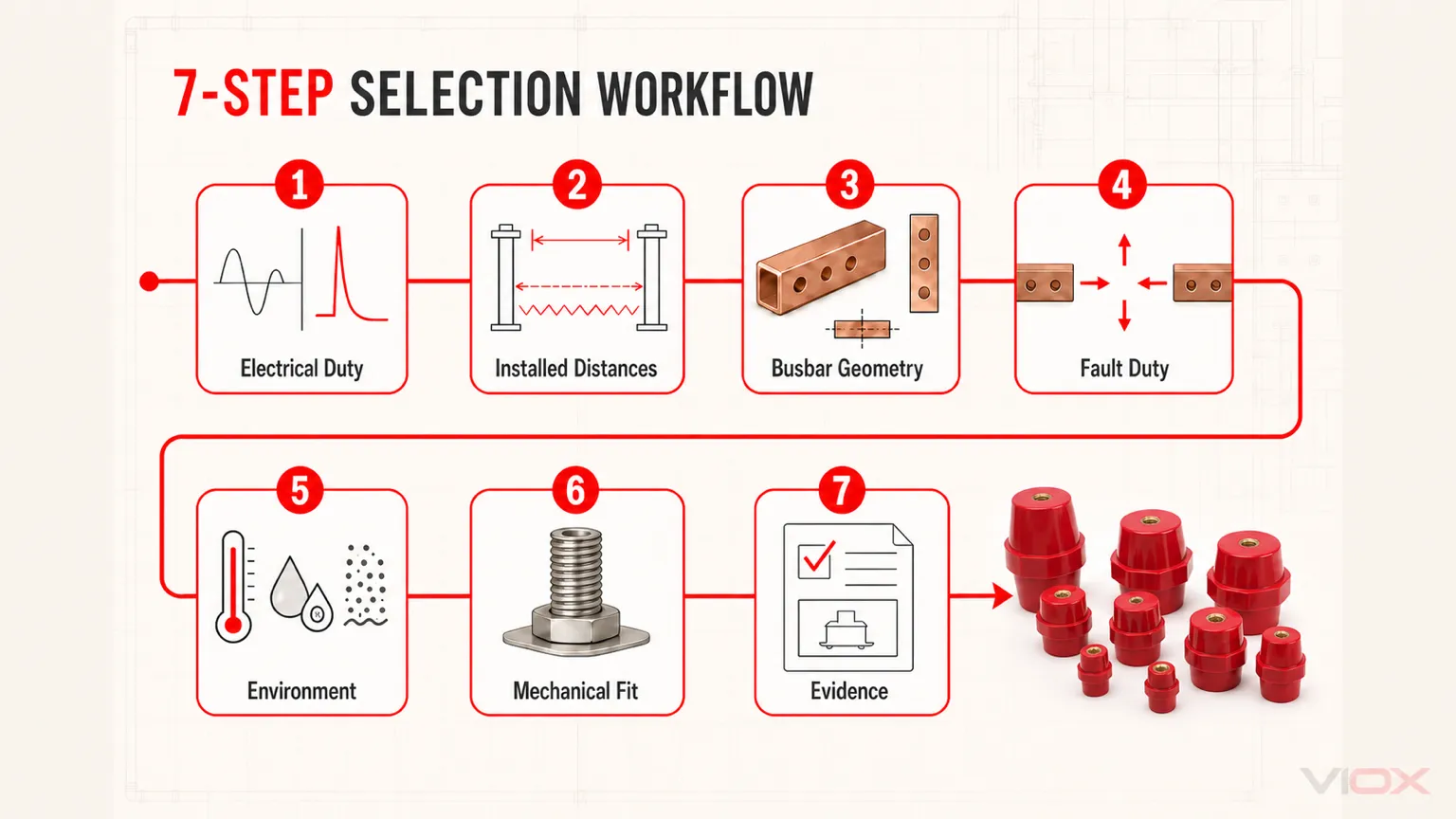

بس بار انسولیٹر کا انتخاب 7 مراحل میں
شارٹ لسٹ بنانے کے لیے اس ترتیب کا استعمال کریں۔ حتمی منظوری کا تعلق مکمل بس بار اسمبلی سے ہے، نہ کہ صرف ایک الگ تھلگ پرزے کے طور پر انسولیٹر سے۔.
| قدم | کیا تصدیق کرنا ہے۔ | انتخاب کا نتیجہ |
|---|---|---|
| 1. برقی ذمہ داری کا تعین کریں | ورکنگ وولٹیج، انسولیشن وولٹیج، امپلس ود اسٹینڈ کی ضرورت، اوور وولٹیج کیٹیگری، اور آلودگی کا درجہ | مطلوبہ انسولیشن کارکردگی اور قابل اطلاق ڈیزائن کے اصول |
| تنصیبی فاصلے قائم کریں | فیز ٹو فیز، فیز ٹو ارتھ، بس بار ٹو انکلوژر کلیئرنس، اور سرفیس کریپیج پاتھ | اصل جیومیٹری میں کم از کم قابل قبول اونچائی اور پروفائل |
| بس بار کی جیومیٹری کو ریکارڈ کریں | بار کی چوڑائی، موٹائی، سمت، فی فیز بارز کی تعداد، جوائنٹس، موڑ، اور ٹیپ آف | سپورٹ کی قسم، فٹ پرنٹ، اور لوڈ کی سمت |
| فالٹ ڈیوٹی کا تعین کریں | پیک شارٹ سرکٹ کرنٹ، کنڈکٹر اسپیسنگ، بغیر سپورٹ کے اسپین، اور اسمبلی کی برداشت کی ضرورت | سپورٹ سسٹم کے ذریعے برداشت کی جانے والی مکینیکل قوت |
| 5. ماحول کے مطابق انتخاب | درجہ حرارت، نمی، شبنم، دھول، نمک، بالائے بنفشی شعاعیں، کیمیکلز، اور ارتعاش | مناسب مواد، کریپیج پروفائل، اور انکلوژر کی حکمت عملی |
| 6. مکینیکل فٹنگ کی جانچ | انسولیٹر کی اونچائی، باڈی کا قطر، تھریڈ، سٹڈ کی لمبائی، بس بار کا سوراخ، واشر، اور ٹول تک رسائی | جہتی اعتبار سے مطابقت رکھنے والے امیدوار ماڈلز |
| 7. شواہد کی تصدیق کریں | ڈائمینشن ڈرائنگ، میٹریل ڈیٹا، وولٹیج ٹیسٹ کا طریقہ، مکینیکل ٹیسٹ کی سمت، اور ماڈل سے متعلق مخصوص رپورٹ | غیر تصدیق شدہ کیٹلاگ میچ کے بجائے منظور شدہ ماڈل |
خریداری کے لیے، سپلائرز سے بس بار انسولیٹر کیٹلاگ یا سائز چارٹ طلب کریں جس میں اونچائی، تھریڈ سائز، ریٹیڈ وولٹیج، میٹریل، مکینیکل طاقت، اور ڈائمنشنل ڈرائنگ شامل ہوں۔ پینل ڈیزائن کے لیے صرف پروڈکٹ کی تصویر کافی نہیں ہے۔.
بس بار انسولیٹر کی اقسام ایک نظر میں
درج ذیل کو سلیکشن میپ کے طور پر استعمال کریں، نہ کہ مکمل ٹائپ کیٹلاگ کے طور پر۔ تعریفوں اور تعمیراتی تفصیلات کے لیے، ملاحظہ کریں بس بار انسولیٹر کیا ہے؟.
| قسم | عام تلاش کی اصطلاح | یہ کیا کرتا ہے | بہترین فٹ |
|---|---|---|---|
| سٹینڈ آف انسولیٹر | بس بار سپورٹ انسولیٹر | بس بار کو گراؤنڈ پلیٹ یا فریم سے اوپر اٹھاتا اور سہارا دیتا ہے | لو-وولٹیج پینلز، ڈسٹری بیوشن بورڈز، کنٹرول کیبنٹس |
| پوسٹ انسولیٹر | بس بار پوسٹ انسولیٹر | زیادہ لمبی اور مضبوط عمودی سپورٹ فراہم کرتا ہے | سوئچ بورڈز، بڑے بس بار سسٹمز، زیادہ مکینیکل لوڈز |
| بس بار ہولڈر انسولیٹر | کلیمپ اسٹائل بس بار سپورٹ | بس بار کو مربوط سپورٹ جیومیٹری کے ساتھ ایک مقررہ پوزیشن میں رکھتا ہے | کومپیکٹ بس بار لے آؤٹس، ماڈیولر اسمبلیاں |
| کسٹم مولڈڈ سپورٹ | او ای ایم (OEM) بس بار انسولیٹر | ایک ہی مولڈڈ شکل میں انسولیشن، سپورٹ اور روٹنگ کو یکجا کرتا ہے | او ای ایم (OEM) آلات اور خصوصی بس بار جیومیٹری |
اگر کنڈکٹر کسی گراؤنڈڈ پارٹیشن یا انکلوژر وال سے گزرتا ہے، تو الگ سے ایک مناسب بشنگ کا انتخاب کریں۔ بشنگ عام بس بار سپورٹ کے بجائے پاس تھرو انسولیشن فراہم کرتی ہے۔.
اگر آپ بنیادی اصطلاحات کا موازنہ کر رہے ہیں، تو VIOX کے پاس اس پر ایک الگ گائیڈ بھی موجود ہے سٹینڈ آف انسولیٹرز بمقابلہ بس بار انسولیٹرز. پروڈکٹ کی جانچ کے لیے، VIOX ملاحظہ کریں۔ بس بار انسولیٹر پروڈکٹ کا صفحہ.
بس بار انسولیٹر کے مواد: بی ایم سی (BMC)، ایس ایم سی (SMC)، ایپوکسی، چینی مٹی (Porcelain)، اور پولیمر
میٹریل کا انتخاب ٹریکنگ ریزسٹنس، مکینیکل طاقت، درجہ حرارت کے رویے، نمی کے خلاف مزاحمت، اور طویل مدتی وشوسنییتا کو متاثر کرتا ہے۔ اس خلاصے کا مقصد صرف امیدوار فیملی کو محدود کرنا ہے؛ اوپر دی گئی ڈیفینیشن گائیڈ میں مواد کی مزید تفصیل موجود ہے۔.
| مواد | بنیادی خوبی | بنیادی حد | عام استعمال |
|---|---|---|---|
| بی ایم سی (BMC) | اچھی مکینیکل اور برقی کارکردگی کے ساتھ سرمایہ کاری مؤثر مولڈ تھرموسیٹ مواد | معیار کا انحصار بڑی حد تک فارمولیشن اور مولڈنگ کے عمل پر ہوتا ہے | لو وولٹیج پینلز، سوئچ بورڈز، معیاری بس بار سپورٹس |
| ایس ایم سی (SMC) | مولڈ پارٹس کے لیے بہترین مضبوطی اور جہتی استحکام | عام طور پر وہاں استعمال ہوتا ہے جہاں ڈیزائن شیٹ مولڈنگ کے عمل کے لیے موزوں ہو | لو وولٹیج سپورٹ پارٹس، بڑے مولڈ ڈھانچے |
| ایپوکسی | جب فارمولیشن ایپلی کیشن سے مطابقت رکھتی ہو تو مضبوط ڈائی الیکٹرک کارکردگی اور نمی کے خلاف اچھی مزاحمت | زیادہ قیمت؛ ٹوٹ پھوٹ، یووی (UV) مزاحمت، اور بیرونی پائیداری کا انحصار فارمولیشن پر ہوتا ہے | ایپلی کیشن کے لیے کوالیفائیڈ ایپوکسی سسٹم کا استعمال کرتے ہوئے انجینئرڈ سپورٹس |
| چینی مٹی کے برتن | بہترین ٹریکنگ اور یو وی (UV) مزاحمت | بھاری اور ٹوٹنے والا؛ کمپیکٹ پینلز کے لیے کم موزوں | بیرونی، آلودہ، پرانے، یا خصوصی ماحول |
| پولیمر کمپوزٹ | ہلکا پھلکا اور حسب ضرورت؛ ہائیڈروفوبک سطح کا رویہ پیش کر سکتا ہے | یو وی (UV)، حرارت، اور کیمیائی اثرات کے مطابق احتیاط سے انتخاب کرنا ضروری ہے | بیرونی یا سخت ماحول، خصوصی ڈیزائن |
عام انڈور لو وولٹیج پینلز کے لیے، بی ایم سی (BMC) یا ایس ایم سی (SMC) اکثر سب سے زیادہ عملی آپشن ہوتے ہیں۔ ساحلی، آؤٹ ڈور، زیادہ نمی والے، کیمیائی، یا زیادہ آلودگی والے ماحول کے لیے، آؤٹ ڈور کے لیے موزوں ایپوکسی سسٹم، چینی مٹی (porcelain)، یا یو وی (UV) اور آلودگی کے خلاف کوالیفائیڈ پولیمر کمپوزٹ میٹریل کا انکلوژر حکمت عملی کے ساتھ جائزہ لیں۔ یہ فرض نہ کریں کہ عام مقصد والا انڈور کاسٹ ایپوکسی سورج کی روشنی، نمک، نمی، یا شدید آلودگی کے لیے موزوں ہے۔.
میٹریل کا معیار سپلائر سے متعلق سوال بھی ہے۔ گہرائی سے معائنے کے طریقہ کار کے لیے، VIOX کی گائیڈ ملاحظہ کریں۔ بس بار انسولیٹر کے معیار کا تعین کیسے کیا جائے.
مینوفیکچرر کے معیار کی وہ جانچ پڑتال جس کے بارے میں خریداروں کو پوچھنا چاہیے
ایک مینوفیکچرر کے نقطہ نظر سے، انجینئرنگ گریڈ بس بار انسولیٹر اور سستے مولڈ پارٹ کے درمیان فرق عام طور پر میٹریل فارمولیشن، مولڈنگ کنٹرول، انسرٹ بانڈنگ، اور حتمی الیکٹریکل ٹیسٹنگ میں چھپا ہوتا ہے۔.
بی ایم سی (BMC) اور ایس ایم سی (SMC) مولڈ انسولیٹرز کے لیے، سپلائر سے پوچھیں کہ وہ درج ذیل چیزوں کو کیسے کنٹرول کرتے ہیں:
- خام مال کی فارمولیشن اور گلاس فائبر ری انفورسمنٹ کا تسلسل
- مولڈ کا درجہ حرارت، کیورنگ کا وقت، اور ڈائمنشنل ٹولرنس
- تھریڈڈ انسرٹ کی سیدھ اور پل آؤٹ اسٹرینتھ
- سطح کی فنشنگ، فلیش کو ہٹانا، اور خالی جگہوں (voids) کا معائنہ
- کمپیریٹو ٹریکنگ انڈیکس (CTI) کی قدر اور متعلقہ آئی ای سی (IEC) میٹریل گروپ، جہاں لاگو ہو، یا ٹریکنگ ریزسٹنس ٹیسٹ کی کوئی اور بیان کردہ بنیاد۔
- پاور فریکوئنسی ود اسٹینڈ وولٹیج یا ڈائی الیکٹرک ود اسٹینڈ ٹیسٹ کا طریقہ کار
- منتخب کردہ سائز کے لیے موڑنے، کھنچاؤ، دباؤ، یا کینٹیلیور کی مضبوطی کا ڈیٹا
“بی ایم سی میٹریل” کو مکمل تفصیلات کے طور پر قبول نہ کریں۔ دو انسولیٹرز کو بی ایم سی کہا جا سکتا ہے جبکہ ان کی ٹریکنگ ریزسٹنس، مکینیکل طاقت، سکڑاؤ پر کنٹرول، اور انسرٹ ریٹینشن بہت مختلف ہو سکتی ہے۔ اہم اسمبلیوں کے لیے، ٹیسٹ رپورٹس یا کم از کم ڈیٹا شیٹ طلب کریں جس میں میٹریل گریڈ، سی ٹی آئی (CTI) ویلیو اور جہاں لاگو ہو آئی ای سی (IEC) میٹریل گروپ، وولٹیج ریٹنگ، اور مکینیکل طاقت درج ہو۔.

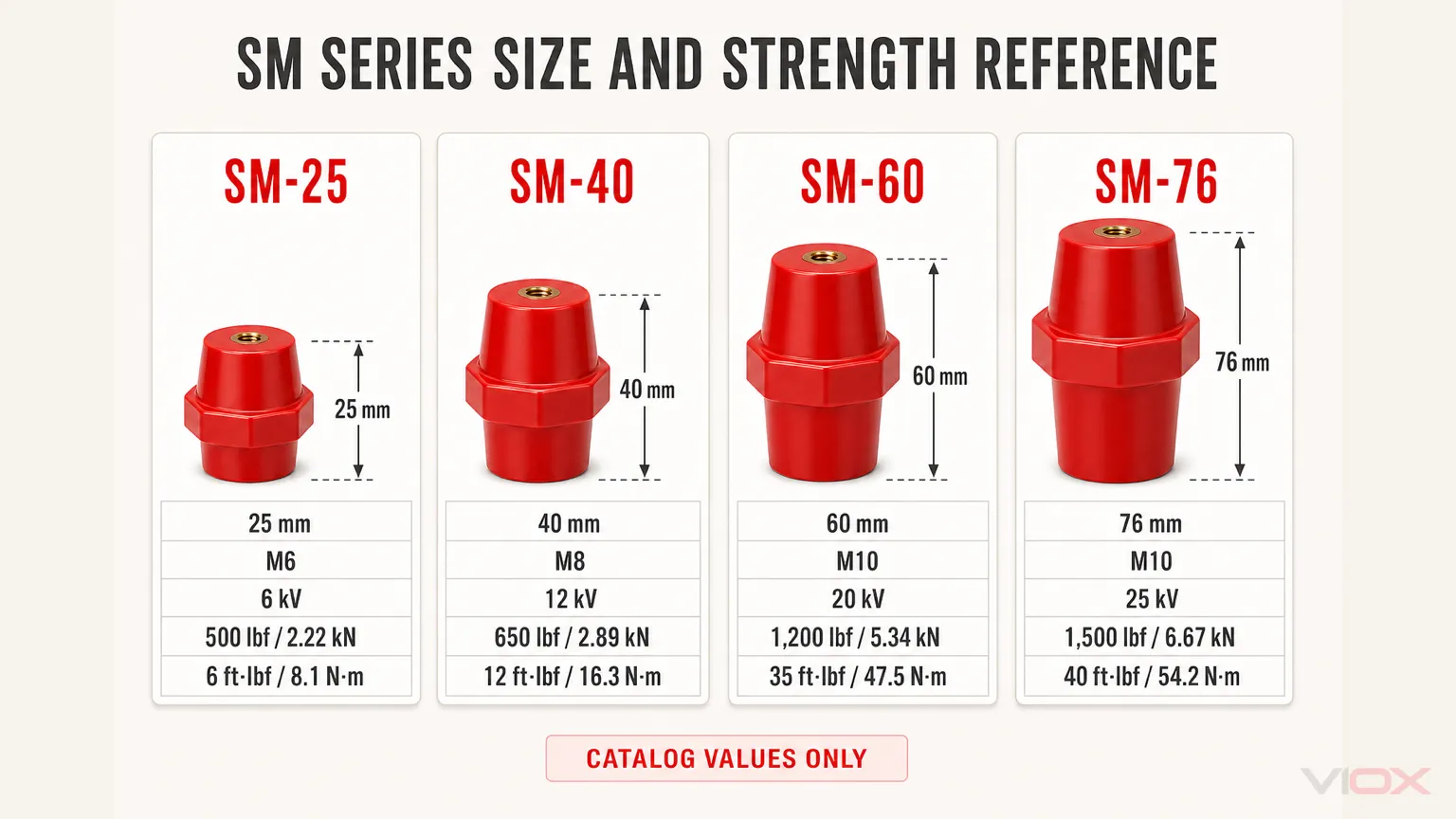

بس بار سپورٹ انسولیٹر سائز چارٹ
کوئی ایسا آفاقی بس بار انسولیٹر سائز چارٹ نہیں ہے جو ہر پینل کے لیے کارآمد ہو۔ درست سائز کا انحصار وولٹیج، کریپیج فاصلے، کلیئرنس، بس بار کے وزن، سپورٹ اسپین، شارٹ سرکٹ کرنٹ، اور ماؤنٹنگ ہارڈویئر پر ہوتا ہے۔.
ذیل میں منتخب کردہ اقدار ظاہر کرتی ہیں کہ اونچائی، تھریڈ، اور شائع شدہ مکینیکل ریٹنگز ایک ہی پروڈکٹ فیملی کے اندر کیسے تبدیل ہو سکتی ہیں۔ یہ شائع شدہ معلومات سے لی گئی ہیں VIOX SM سیریز بس بار انسولیٹر کا صفحہ اور تفصیلات (specification) طے کرنے سے پہلے موجودہ ماڈل ڈرائنگ اور ڈیٹا شیٹ کے ساتھ ان کی تصدیق لازمی ہے۔.
| ماڈل | اونچائی | تھریڈ | شائع شدہ وولٹیج برداشت کرنے کی صلاحیت | شائع شدہ تناؤ کی طاقت | شائع شدہ ٹارک کی طاقت |
|---|---|---|---|---|---|
| SM-25 | 25 ملی میٹر | ایم 6 | : 6 kV | 500 پاؤنڈ فورس / 2.22 کلو نیوٹن | 6 فٹ پاؤنڈ فورس / 8.1 نیوٹن میٹر |
| SM-40 | 40 ملی میٹر | M8 | : 12 kV | 650 پاؤنڈ فورس / 2.89 کلو نیوٹن | 12 ft·lbf / 16.3 N·m |
| SM-60 | 60 ملی میٹر | ایم 10 | 20 kV | 1,200 lbf / 5.34 kN | 35 ft·lbf / 47.5 N·m |
| SM-76 | 76 ملی میٹر | ایم 10 | 25 kV | 1,500 lbf / 6.67 kN | 40 ft·lbf / 54.2 N·m |
صرف کیٹلاگ کی اقدار: حوالہ دیا گیا عوامی پروڈکٹ صفحہ مکمل ٹیسٹ ویوفارم، فریکوئنسی، دورانیہ، کنڈیشنگ، یا قبولیت کے معیارات کی وضاحت نہیں کرتا ہے۔ تفصیلات طے کرنے سے پہلے ماڈل کے لیے مخصوص ٹیسٹ کا طریقہ کار اور رپورٹ طلب کریں۔ شائع شدہ ٹینسائل یا ٹارک کی اقدار خود بخود لیٹرل، بینڈنگ، کینٹیلیور، یا مکمل اسمبلی کے شارٹ سرکٹ برداشت کرنے کی صلاحیت کو ثابت نہیں کرتیں۔.
درج ذیل چارٹ اس بات کا عملی حوالہ ہے کہ کیٹلاگ کے سائز کا موازنہ کرتے وقت کن چیزوں کو چیک کرنا چاہیے۔.
| سائز کا پیرامیٹر | جانچ کے لیے عام آپشنز | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| انسولیٹر کی اونچائی | عام لو-وولٹیج سپورٹس ڈیزائن کے لحاظ سے 20 ملی میٹر، 25 ملی میٹر، 30 ملی میٹر، 40 ملی میٹر، 50 ملی میٹر، 60 ملی میٹر یا اس سے زیادہ اونچائی استعمال کر سکتے ہیں | بنیادی طور پر بس بار سے گراؤنڈ یا ماؤنٹنگ سرفیس کے درمیانی فاصلے (clearance) کو متاثر کرتا ہے؛ یہ اسٹیکڈ لے آؤٹس میں فیز سیپریشن کو متاثر کر سکتا ہے۔ |
| تھریڈ کا سائز | M6، M8، M10، M12 یا پروجیکٹ کے مطابق مخصوص تھریڈز | بس بار کے سوراخ کے سائز، واشرز، نٹس اور ماؤنٹنگ پلیٹ کے ساتھ مطابقت لازمی ہے |
| باڈی کا قطر | وولٹیج کلاس اور مکینیکل لوڈ پر منحصر ہے | موڑنے کی طاقت (bending strength) اور فٹ پرنٹ کو متاثر کرتا ہے |
| بیس فٹ پرنٹ | گول، مسدس، مستطیل، یا حسب ضرورت بیس | پینل پلیٹ پر ماؤنٹنگ کی جگہ کا تعین کرتا ہے |
| سٹڈ کی لمبائی | مختصر، معیاری، یا توسیعی | بس بار اور ہارڈویئر سے گزرتے وقت نیچے تک نہیں ٹکرانا چاہیے |
| شرح شدہ موصلیت وولٹیج | اسمبلی ڈیزائن کے مطابق ہونا ضروری ہے | صرف وولٹیج ریٹنگ کافی نہیں ہے، لیکن یہ ابتدائی نقطہ ضرور ہے |
| کریپیج پاتھ (سطحی فاصلہ) | ایپلی کیشن کے لحاظ سے پسلی دار (ribbed) یا ہموار پروفائلز | آلودہ یا مرطوب ماحول میں اہم |
| مکینیکل ریٹنگ | کمپریشن، ٹینسائل، موڑنے والی، یا کینٹیلیور طاقت | بس بار کے وزن اور فالٹ فورسز کو برداشت کرنے کے قابل ہونا چاہیے۔ |
جب کوئی خریدار “بس بار انسولیٹر سائز چارٹ پی ڈی ایف” مانگے، تو سب سے مفید دستاویز صرف پارٹ نمبرز کی فہرست نہیں ہونی چاہیے۔ اس میں ڈائمینشن ڈرائنگز، تھریڈ کی تفصیلات، میٹریل، ریٹیڈ وولٹیج، مکینیکل طاقت، اور تجویز کردہ اطلاق کی حد شامل ہونی چاہیے۔.
M6 بمقابلہ M8 بمقابلہ M10 بمقابلہ M12 تھریڈز
تھریڈ سائز ایک مکینیکل انٹرفیس ہے، نہ کہ وولٹیج یا کرنٹ کی صلاحیت کا سادہ اشارہ۔ اسے بس بار کے سوراخ، واشر سسٹم، ماؤنٹنگ پلیٹ، درکار تھریڈ انگیجمنٹ، ٹائٹننگ کے طریقہ کار، اور سپلائر کے مکینیکل ڈیٹا میں بیان کردہ لوڈ کی سمت کے مطابق میچ کریں۔ بس بار کے سوراخ کو بڑا نہ کریں اور نہ ہی اسمبلی فلور پر ہارڈویئر کو تبدیل کریں، جب تک کہ رابطہ کے رقبے، کنارے کے فاصلے، مکینیکل طاقت، اور محفوظ برقی فاصلے پر پڑنے والے اثرات کی جانچ نہ کر لی جائے۔.
بس بار انسولیٹر کا سائز کیسے منتخب کریں
سائز کا درست فیصلہ بس بار لے آؤٹ کے مطابق ہونا چاہیے، نہ کہ اس کے برعکس۔.
1. سسٹم وولٹیج اور انسولیشن کوآرڈینیشن سے آغاز کریں
سسٹم وولٹیج، ریٹیڈ انسولیشن وولٹیج، امپلس ودسٹینڈ کی ضرورت، اوور وولٹیج کیٹیگری، اور آلودگی کے درجے کی جانچ کریں۔ لو-وولٹیج سوئچ گیئر اسمبلیوں میں، IEC 61439-1 کا اطلاق کریں، ساتھ ہی متعلقہ اسمبلی کے مخصوص حصے کا، جیسے کہ پاور سوئچ گیئر اور کنٹرول گیئر اسمبلیوں کے لیے IEC 61439-2 جہاں لاگو ہو۔ IEC 60664-1 کے انسولیشن کوآرڈینیشن کے تصورات عام طور پر کریپیج اور کلیئرنس کے جائزے کے لیے متعلقہ ہوتے ہیں۔ شمالی امریکہ کے لیے تیار کردہ اسمبلیوں کے لیے، بس بار سپورٹ کے لے آؤٹ کا جائزہ متعلقہ UL فریم ورک کے مطابق بھی لینا پڑ سکتا ہے، جیسے کہ انڈسٹریل کنٹرول پینلز کے لیے UL 508A یا سوئچ بورڈز کے لیے UL 891، جو کہ آلات کی کیٹیگری پر منحصر ہے۔.
اہم بات عملی ہے: نصب شدہ اسمبلی کو بس بار، فاسٹنرز، انکلوژر وال، ملحقہ فیزز، اور کورز کے اپنی جگہ پر ہونے کے بعد مطلوبہ ہوا اور سطح کے فاصلوں کو برقرار رکھنا چاہیے۔.
2. بس بار کا وزن اور سپورٹ اسپین چیک کریں
بغیر سپورٹ کے لمبا پھیلاؤ جھکاؤ اور ارتعاش کے خطرے کو بڑھاتا ہے۔ تانبے کی بھاری بس بار کو زیادہ مضبوط اور کثرت سے سپورٹ کی ضرورت ہوتی ہے۔ تانبے کی بس بار کا کراس سیکشن، فی فیز بارز کی تعداد، افقی یا عمودی رخ، اور ٹیپ آف پوزیشن، یہ سب سپورٹ کی ضرورت کو تبدیل کرتے ہیں۔.
بس بار کے عمومی ڈیزائن کے سیاق و سباق کے لیے، VIOX ملاحظہ کریں۔ بس بار سلیکشن گائیڈ.

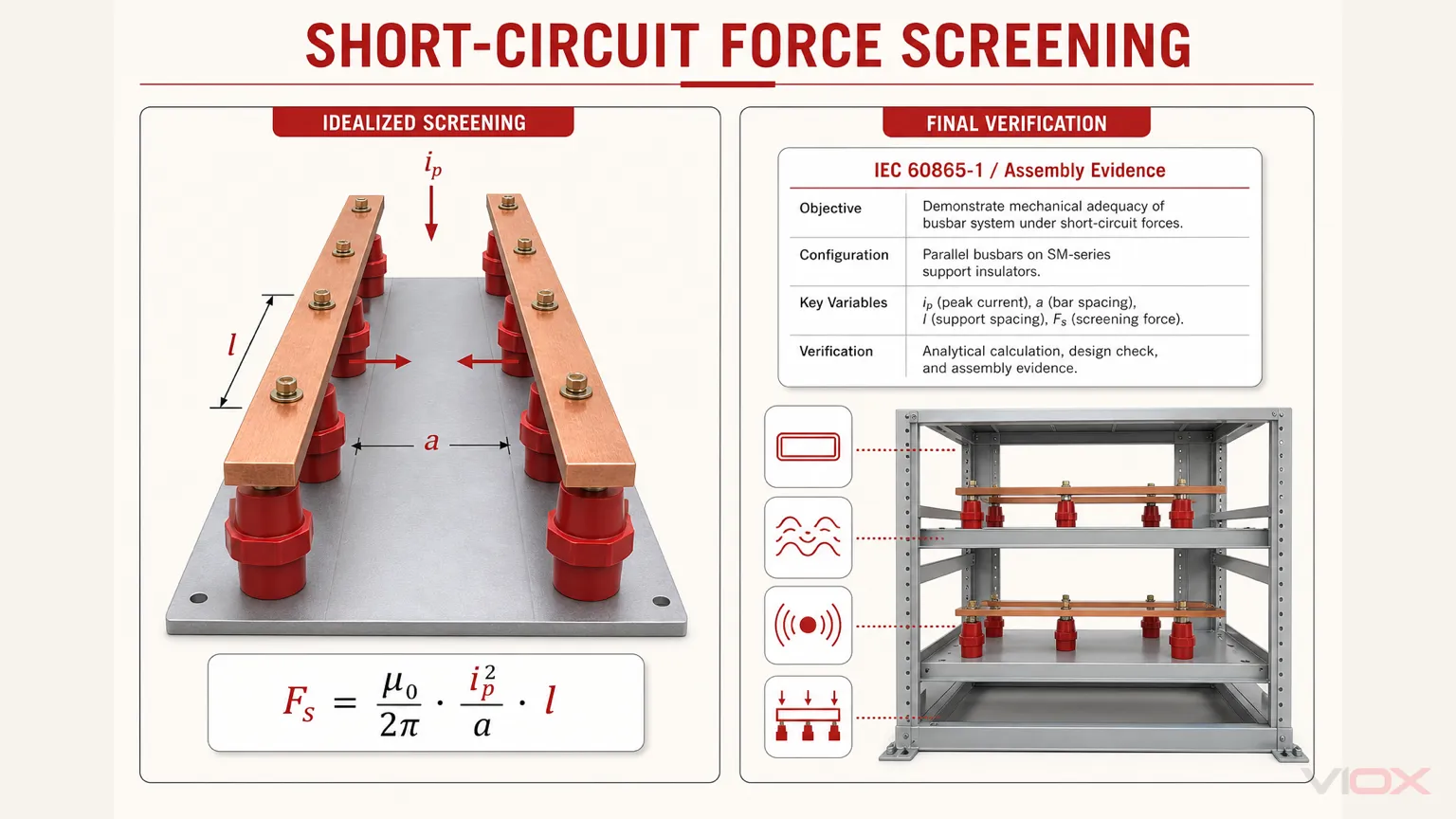

3. شارٹ سرکٹ فورسز کا جائزہ لیں
شارٹ سرکٹ کے واقعے کے دوران، متوازی بس بارز کو شدید الیکٹرو ڈائنامک قوتوں کا سامنا کرنا پڑ سکتا ہے۔ انسولیٹر کو فالٹ کے دباؤ میں نہ تو ٹوٹنا چاہیے، نہ اپنی جگہ سے ہلنا چاہیے، نہ ڈھیلا ہونا چاہیے، اور نہ ہی فیز کے درمیانی فاصلے کو ختم ہونے دینا چاہیے۔.
یہ وہ جگہ ہے جہاں بہت سے انتخاب ناکام ہو جاتے ہیں۔ منتخب کردہ سپورٹ عام لوڈ کے لیے تو بڑی لگ سکتی ہے، لیکن اگر سپورٹ کا درمیانی فاصلہ، بس بار کا رخ، یا فاسٹننگ غلط ہو تو یہ فالٹ فورس کے سامنے کمزور ثابت ہو سکتی ہے۔.
انجینئرنگ کے جائزے کے لیے، متوازی کنڈکٹرز کے درمیان قوت کا تخمینہ اکثر شارٹ سرکٹ پیک کرنٹ، کنڈکٹر کے درمیانی فاصلے، اور بغیر سپورٹ والی لمبائی سے لگایا جاتا ہے۔ ایک سادہ تعلق یہ ہے:
F_s = (μ_0 / 2π) × (i_p² / a) × lکہاں:
F_sبس بار سیکشن پر الیکٹرو ڈائنامک فورس ہےμ_0فری اسپیس کی مقناطیسی پارگمیتا (magnetic permeability) ہےi_pچوٹی کا شارٹ سرکٹ کرنٹ ہےaکنڈکٹر کے مراکز کے درمیان کا فاصلہ ہےlکنڈکٹر کی غیر سہارا یافتہ لمبائی ہے
عملی سبق واضح ہے: فورس پیک کرنٹ کے مربع کے ساتھ بڑھتی ہے۔ پیک فالٹ کرنٹ کو دوگنا کرنے سے تقریباً چار گنا زیادہ مکینیکل فورس پیدا ہو سکتی ہے۔ یہی وجہ ہے کہ ہائی فالٹ کرنٹ والے پینلز میں صرف مضبوط نظر آنے والے انسولیٹر کی نہیں، بلکہ سپورٹ اسپیسنگ کے جائزے کی ضرورت ہوتی ہے۔.
اسکریننگ کی حد: یہ سادہ اظہار مرکز سے مرکز کے فاصلے کا استعمال کرتے ہوئے ایک مثالی دو کنڈکٹر کی ترتیب کی نمائندگی کرتا ہے۔ اس میں مستطیل کنڈکٹر کی شکل کے عوامل، تھری فیز تعامل، فالٹ کی قسم اور فوری فیز تعلق، بس بار کی سمت، متحرک ساختی ردعمل، یا سپورٹ لوڈ کی تقسیم شامل نہیں ہے۔ حتمی تصدیق کے لیے IEC 60865-1، کسی اور تصدیق شدہ انجینئرنگ طریقہ کار، یا مکمل اسمبلی کے ٹیسٹ شواہد کا استعمال کریں۔.
شارٹ سرکٹ ودسٹینڈ کی حتمی تصدیق مکمل اسمبلی کی سطح پر کی جانی چاہیے، خاص طور پر IEC 61439 سوئچ گیئر اور کنٹرول گیئر اسمبلیوں کے لیے۔.
4. تھریڈ سائز اور ہارڈویئر کو میچ کریں۔
غلط تھریڈ سائز والا درست انسولیٹر اسمبلی کا مسئلہ بن سکتا ہے۔ آرڈر دینے سے پہلے اوپر اور نیچے کے تھریڈز، سٹڈ کی لمبائی، واشر کا سائز، نٹ کی گرفت، بس بار کے سوراخ کا قطر، اور ٹائٹننگ تک رسائی کی تصدیق کریں۔.
5. انکلوژر کی گہرائی اور سروس تک رسائی کی تصدیق کریں۔
ایک لمبا پوسٹ انسولیٹر کلیئرنس کو بہتر بنا سکتا ہے لیکن یہ انکلوژر کی گہرائی، کورز، یا دروازے پر لگے آلات کے ساتھ متصادم ہو سکتا ہے۔ اس بات کو یقینی بنائیں کہ اسمبلی کے بعد بھی ٹیکنیشنز ہارڈویئر تک پہنچ سکیں اور اسے ٹائٹ کر سکیں۔.
اسکریننگ کی عملی مثال: ایک 400 وولٹ کا انڈور پینل
ایک انڈور 400 وولٹ تھری فیز پینل پر غور کریں جس میں متوازی 40 x 5 ملی میٹر مستطیل کاپر بس بارز ایک ہی طیارے میں ترتیب دی گئی ہوں، فیز کے مراکز کے درمیان 50 ملی میٹر کا فاصلہ ہو، 300 ملی میٹر کا مجوزہ غیر سہارا یافتہ اسپین ہو، M8 ماؤنٹنگ ہارڈویئر ہو، اور اسمبلی ڈیزائنر کی طرف سے فراہم کردہ 50 کلو ایمپیئر کا چوٹی کا شارٹ سرکٹ کرنٹ ہو۔ اوپر دیے گئے متوازی کنڈکٹر کے سادہ تعلق کو صرف ابتدائی اسکریننگ کیلکولیشن کے طور پر استعمال کرتے ہوئے:
F_s = 2 × 10⁻⁷ × (50,000² / 0.05) × 0.30 ≈ 3,000 Nیہ تخمینہ ظاہر کرتا ہے کہ صرف 400 وولٹ آپریٹنگ وولٹیج کی بنیاد پر انتخاب کرنا کیوں ناکافی ہوگا۔ تقریباً 3 کلو نیوٹن (kN) کا نتیجہ ایک مثالی ترتیب کے لیے شدت کے ایک درجے کی نشاندہی کرتا ہے، نہ کہ انسولیٹر یا بریکٹ کے ڈیزائن لوڈ کی۔ ڈیزائن کے جائزے میں مستطیل کنڈکٹر کی جیومیٹری، تھری فیز تعامل، متحرک ردعمل، اور اس بات کو مدنظر رکھنا ضروری ہے کہ ردعمل بارز، فاسٹنرز، سپورٹس اور ماؤنٹنگ اسٹرکچر میں کیسے تقسیم ہوتے ہیں۔.
اس حسابی لیٹرل فورس کا موازنہ براہ راست کیٹلاگ میں دی گئی ٹینسائل ویلیو سے نہ کریں جب تک کہ سپلائر اس بات کی تصدیق نہ کرے کہ ٹیسٹ کی سمت، فکسچر، لوڈ پاتھ، اور ناکامی کا معیار قابل اطلاق ہے۔ یہ حساب کتاب صرف ایک ابتدائی جانچ کا ذریعہ ہے؛ شارٹ سرکٹ برداشت کرنے کی حتمی تصدیق مکمل اسمبلی کی جانچ کا کام ہے۔.
کریپیج ڈسٹنس بمقابلہ کلیئرنس ڈسٹنس
بس بار کی انسولیشن میں ناکامی اکثر کریپیج اور کلیئرنس کو غلط سمجھنے کی وجہ سے ہوتی ہے۔.
| اصطلاح | مطلب | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| کلیئرنس | کنڈکٹیو حصوں کے درمیان ہوا کے ذریعے کم از کم فاصلہ | ہوا کے ذریعے فلیش اوور سے تحفظ فراہم کرتا ہے |
| کریپیج | موصل سطح کے ساتھ کم ترین فاصلہ | سطحی ٹریکنگ سے تحفظ، خاص طور پر نمی یا آلودگی کی صورت میں |
ایک اونچا انسولیٹر کلیئرنس کو بہتر بنا سکتا ہے، لیکن سطح کی شکل اور مواد کا معیار کریپیج کے رویے پر گہرا اثر ڈالتے ہیں۔ پسلی دار پروفائلز مجموعی اونچائی میں اضافہ کیے بغیر کریپیج کے فاصلے کو بڑھا سکتے ہیں، لیکن حتمی نتیجے کی جانچ اصل اسمبلی میں کی جانی چاہیے۔.
مزید گہرائی سے وضاحت کے لیے، VIOX کی درج ذیل گائیڈ پڑھیں کریپیج فاصلہ بمقابلہ کلیئرنس فاصلہ گائیڈ.
بس بار انسولیٹر کا مواد اور ماحول
ماحول مواد کے درست انتخاب کو تبدیل کر سکتا ہے۔.
| ماحولیات | خطرہ | انتخاب کی سمت |
|---|---|---|
| انڈور پینل کو صاف کریں | نارمل الیکٹریکل اور مکینیکل ڈیوٹی | بی ایم سی (BMC) یا ایس ایم سی (SMC) مولڈ سپورٹ اکثر موزوں ہوتی ہے |
| زیادہ نمی | سطحی لیکیج اور ٹریکنگ | کریپیج ڈسٹنس، میٹریل سی ٹی آئی (CTI)، اور انکلوژر میں نمی کے کنٹرول کا جائزہ لیں |
| ساحلی یا سمندری ماحول | نمی کی موجودگی میں نمکیاتی آلودگی موصل (کنڈکٹیو) بن جاتی ہے | آلودگی اور زنگ لگنے کے خطرے کے مطابق موزوں میٹریل اور پروفائل کا استعمال کریں |
| بیرونی یو وی (UV) شعاعوں کا سامنا | پولیمر کی سطح کا خراب ہونا | یو وی مزاحمت کی تصدیق کریں یا محفوظ انکلوژر ڈیزائن کا استعمال کریں |
| کیمیکل پلانٹ | بخارات یا تیل کی وجہ سے میٹریل کا متاثر ہونا | سپلائر کے ساتھ کیمیائی مزاحمت کی تصدیق کریں |
| شدید ارتعاش (وائبریشن) | ڈھیلا ہونا اور تھکاوٹ (میٹل فیٹیگ) | مکینیکل طاقت، فاسٹنرز، لاکنگ کے طریقہ کار اور سپورٹ اسپین کا جائزہ لیں۔ |
| ہائی فالٹ کرنٹ سسٹم۔ | الیکٹرو ڈائنامک فورس۔ | مکمل بس بار سپورٹ اسٹرکچر کے شارٹ سرکٹ ود اسٹینڈ ڈیزائن کا جائزہ لیں۔ |
انڈور اور آؤٹ ڈور ایپلی کیشنز کے لیے ایک ہی سلیکشن لاجک استعمال نہیں ہونی چاہیے۔ اگر تنصیب سورج کی روشنی، نمک، کنڈکٹیو دھول، یا نمی کے سامنے ہو، تو VIOX کی گائیڈ ملاحظہ کریں۔ انڈور بمقابلہ آؤٹ ڈور بس بار انسولیٹرز۔.
کاپر بس بار سپورٹ لے آؤٹ۔
انسولیٹر اکیلے کام نہیں کرتا۔ یہ بس بار سپورٹ سسٹم کا ایک حصہ ہے۔.
کاپر بس بارز (copper busbars) کی ترتیب دیتے وقت، درج ذیل چیزوں کو چیک کریں:
- فیز ٹو فیز (Phase-to-phase) درمیانی فاصلہ
- فیز ٹو گراؤنڈ (Phase-to-ground) درمیانی فاصلہ
- بس بار اور انکلوژر (enclosure) کے درمیان کلیئرنس
- سپورٹ پوائنٹس کی تعداد
- جوائنٹس اور موڑ کے ارد گرد سپورٹ کا فاصلہ
- ٹیپ آف (Tap-off) کے مقامات
- ہارڈویئر تک رسائی
- تھرمل ایکسپینشن پاتھ (حرارتی پھیلاؤ کا راستہ)
- کور اور بیریئر فٹنگ
چھوٹے بس بار رنز میکانکی طور پر سادہ نظر آ سکتے ہیں، لیکن موڑ، کیبل لگز، بریکر ٹرمینلز، یا ٹرانسفارمر کنکشنز کے قریب مرتکز بوجھ سپورٹ پوائنٹ پر ضرورت سے زیادہ دباؤ ڈال سکتے ہیں۔ کومپیکٹ ڈسٹری بیوشن بورڈز میں، مسئلہ اکثر وولٹیج ریٹنگ کا نہیں ہوتا؛ بلکہ یہ درست فاصلہ رکھنے اور ہارڈویئر تک رسائی کے لیے جگہ کی کمی کا ہوتا ہے۔.
اگر آپ کا سسٹم ماڈیولر بریکر بس بارز استعمال کرتا ہے، تو اس سے متعلقہ مضمون سرکٹ بریکر بس بار ایم سی بی (MCB) بس بار ایپلی کیشنز کو بڑی بس بار سپورٹ سٹرکچرز سے الگ کرنے میں مدد کر سکتا ہے۔.
عام بس بار انسولیٹر کے انتخاب کی غلطیاں
غلطی 1: صرف وولٹیج ریٹنگ کی بنیاد پر انتخاب کرنا
ایک بس بار انسولیٹر جو سسٹم وولٹیج کے لیے ریٹڈ ہو، وہ تب بھی غلط ہو سکتا ہے اگر وہ فائنل پینل میں کافی کریپیج ڈسٹنس، کلیئرنس، میکانکی مضبوطی، یا ماؤنٹنگ مطابقت فراہم نہ کر سکے۔.
غلطی 2: شارٹ سرکٹ فورس کو نظر انداز کرنا
نارمل کرنٹ حرارت پیدا کرتا ہے۔ فالٹ کرنٹ مکینیکل تباہی کا باعث بنتا ہے۔ ایک سپورٹ جو نارمل آپریشن کے دوران مضبوط دکھائی دیتی ہے، اگر بس بار کا درمیانی فاصلہ اور سپورٹ کا پھیلاؤ فالٹ اسٹریس کے مطابق ڈیزائن نہ کیا گیا ہو تو وہ ناکام ہو سکتی ہے۔.
غلطی 3: انڈور میٹریل کو آؤٹ ڈور ایپلی کیشنز میں استعمال کرنا
نمی، نمک، دھول اور یو وی (UV) شعاعیں سطح کی انسولیشن کی کارکردگی کو بری طرح متاثر کر سکتی ہیں۔ آؤٹ ڈور یا آلودہ ماحول کے لیے الگ میٹریل اور کریپیج (creepage) کے جائزے کی ضرورت ہوتی ہے۔.
غلطی 4: ایسی سپورٹ کا انتخاب کرنا جو ہارڈ ویئر کے ساتھ فٹ نہ ہو
تھریڈ کا مماثل نہ ہونا، سٹڈ کی ناکافی لمبائی، واشر کا ٹھیک نہ بیٹھنا، یا ٹولز تک رسائی میں دشواری اسمبلی کے دوران غیر محفوظ جگاڑ پر مجبور کر سکتی ہے۔.
غلطی 5: سائز چارٹ کو حتمی جواب سمجھنا
سائز چارٹ امیدواروں کو شارٹ لسٹ کرنے میں مدد کرتا ہے۔ یہ کریپیج کیلکولیشن، کلیئرنس کے جائزے، مکینیکل لوڈ کے تجزیے، یا مکمل پینل لے آؤٹ کی منظوری کا متبادل نہیں ہے۔.
غلطی 6: خریداری کے لیے دستاویزات کو نظر انداز کرنا
OEM یا پروجیکٹ کی خریداری کے لیے، ڈائمینشن ڈرائنگز، میٹریل کی معلومات، ریٹیڈ وولٹیج، مکینیکل اسٹرینتھ کا ڈیٹا، اور کیٹلاگ کے حوالے طلب کریں۔ یہ انجینئرنگ، پرچیزنگ، اور اسمبلی ٹیموں کے درمیان تنازعات کو روکتا ہے۔.
خرابیوں سے بچاؤ کے لیے، VIOX کا مضمون ملاحظہ کریں: بس بار انسولیٹر کی عام خرابیاں.
بس بار انسولیٹر کی تفصیلات کی چیک لسٹ
کسی ماڈل کی منظوری سے پہلے اس چیک لسٹ کا استعمال کریں۔.
| شے | مطلوبہ تصدیق |
|---|---|
| درخواست | ڈسٹری بیوشن پینل، سوئچ بورڈ، انورٹر کیبنٹ، بیٹری کیبنٹ، OEM آلات |
| سسٹم وولٹیج | ورکنگ وولٹیج، انسولیشن وولٹیج، امپلس ود اسٹینڈ (impulse withstand) کی ضرورت |
| معیاری سیاق و سباق | IEC 61439-1 بمعہ متعلقہ اسمبلی کے مخصوص حصے اور جہاں ضروری ہو IEC 60664-1؛ شمالی امریکہ کی قابل اطلاق اسمبلیوں کے لیے UL 508A یا UL 891 کا جائزہ۔ |
| سپورٹ کی قسم | اسٹینڈ آف، پوسٹ، سپورٹ بلاک یا ہولڈر، یا کسٹم مولڈ سپورٹ؛ گراؤنڈ بیریئر میں داخلے کے لیے بشنگ (bushing) کو الگ سے متعین کریں۔ |
| مواد | BMC، SMC، epoxy، porcelain، یا پولیمر کمپوزٹ |
| سائز | اونچائی، قطر، بیس فٹ پرنٹ، اسٹڈ کی لمبائی |
| تھریڈ | M6، M8، M10، M12 یا پروجیکٹ کے مطابق مخصوص |
| بس بار کا ڈیٹا | چوڑائی، موٹائی، میٹریل، فی فیز بارز کی تعداد، اورینٹیشن |
| سپورٹ لے آؤٹ | اسپین کی لمبائی، سپورٹس کی تعداد، ٹیپ آف پوزیشن، جوائنٹ کا مقام |
| ماحولیات | درجہ حرارت، نمی، دھول، نمک، یو وی (UV)، کیمیائی اثرات |
| مکینیکل ڈیوٹی | سٹیٹک لوڈ، وائبریشن، ٹرانسپورٹ شاک، شارٹ سرکٹ فورس |
| دستاویزی | کیٹلاگ، سائز چارٹ، ڈرائنگ، میٹریل ڈیٹا، مکینیکل ڈیٹا |
اکثر پوچھے گئے سوالات
میں بس بار انسولیٹر کا سائز کیسے منتخب کروں؟
سائز کا انتخاب وولٹیج، کریپیج فاصلے، کلیئرنس، بس بار کے وزن، سپورٹ اسپین، شارٹ سرکٹ فورس، تھریڈ سائز، انکلوژر کی گہرائی، اور ہارڈویئر تک رسائی کی بنیاد پر کریں۔ صرف اونچائی کی بنیاد پر انتخاب نہ کریں۔.
کیا بس بار انسولیٹر کا کوئی یونیورسل سائز چارٹ موجود ہے؟
نہیں۔ سائز چارٹ اونچائی، تھریڈ سائز، اور طول و عرض کا موازنہ کرنے کے لیے مفید ہے، لیکن درست انتخاب کا انحصار مکمل بس بار لے آؤٹ اور آپریٹنگ حالات پر ہوتا ہے۔.
بس بار انسولیٹرز کو ایک دوسرے سے کتنی دوری پر نصب کیا جانا چاہیے؟
سپورٹ کے درمیان کوئی عالمگیر فاصلہ نہیں ہے۔ اس کا انحصار بس بار کے طول و عرض اور سمت، پیک شارٹ سرکٹ کرنٹ، فیز کے درمیان فاصلے، جوائنٹ اور ٹیپ آف کے مقامات، وائبریشن، اور مکمل سپورٹ اسٹرکچر کی مکینیکل ریٹنگز پر ہوتا ہے۔ فاصلے کا تعین کسی دوسرے پینل سے نقل کرنے کے بجائے حساب کتاب اور اسمبلی کی تصدیق کے ذریعے کریں۔.
کیا میں صرف وولٹیج ریٹنگ کی بنیاد پر بس بار انسولیٹر کا انتخاب کر سکتا ہوں؟
نہیں۔ نصب شدہ کریپیج اور کلیئرنس، میٹریل کا رویہ، مکینیکل لوڈ، فالٹ فورس، تھریڈ انٹرفیس، سپورٹ اسپین، اور ماحول کا موزوں ہونا بھی ضروری ہے۔ کیٹلاگ میں دی گئی وولٹیج کی قدر ان تمام حالات کی نمائندگی نہیں کرتی۔.
مکینیکل اسٹرینتھ ریٹنگز کا موازنہ کیسے کیا جانا چاہیے؟
ریٹنگز کا موازنہ صرف تب کریں جب لوڈ کی سمت، ٹیسٹ فکسچر، کنڈیشننگ، دورانیہ، اور ناکامی کا معیار بیان کیا گیا ہو۔ ٹینسائل، کمپریشن، ٹارک، بینڈنگ، اور کینٹیلیور ریٹنگز ایک دوسرے کی جگہ استعمال نہیں ہو سکتیں، اور ان میں سے کوئی بھی خود بخود مکمل پینل کے شارٹ سرکٹ برداشت کرنے کی صلاحیت کو ثابت نہیں کرتی۔.
مجھے کون سا تھریڈ سائز منتخب کرنا چاہیے: M6، M8، M10، یا M12؟
منظور شدہ مکینیکل انٹرفیس کے مطابق مخصوص تھریڈ کا استعمال کریں۔ بس بار ہول، واشر اور نٹ سسٹم، تھریڈ انگیجمنٹ، اسٹڈ کی لمبائی، ماؤنٹنگ پلیٹ ڈیزائن، ٹائٹننگ تک رسائی، اور سپلائر کے لوڈ ڈیٹا کو چیک کریں۔ صرف بڑا تھریڈ ہونے سے زیادہ الیکٹریکل ریٹنگ ثابت نہیں ہوتی۔.
کیا ایک ہی بس بار انسولیٹر کو انڈور اور آؤٹ ڈور استعمال کیا جا سکتا ہے؟
ہمیشہ نہیں۔ آؤٹ ڈور ماحول میں یو وی (UV)، نمی، نمک اور آلودگی شامل ہو سکتی ہے۔ ان حالات کے لیے مختلف میٹریل، کریپیج پروفائل، یا انکلوژر پروٹیکشن کی ضرورت ہو سکتی ہے۔.
نتیجہ
صحیح بس بار انسولیٹر صرف وہ نہیں ہے جس پر کیٹلاگ میں درست وولٹیج درج ہو۔ اسے مکمل اسمبلی کی برقی انسولیشن ڈیوٹی، مکینیکل سپورٹ ڈیوٹی، بس بار لے آؤٹ، ماحولیاتی حالات، اور ماؤنٹنگ ہارڈویئر کے مطابق ہونا چاہیے۔.
کسی ماڈل کو منظور کرنے سے پہلے الیکٹریکل ڈیوٹی، نصب شدہ فاصلوں، بس بار جیومیٹری، فالٹ ڈیوٹی، ماحول، مکینیکل فٹ، اور معاون شواہد کو دستاویزی شکل دینے کے لیے اس گائیڈ میں دیے گئے سات مراحل کے عمل کا استعمال کریں۔.
اگر خریداری سے پہلے ان سوالات کے جوابات دستاویزی شکل میں موجود ہوں، تو بس بار سپورٹ سسٹم کے اسمبلی میں تاخیر، کنکشن اسٹریس، انسولیشن کی ناکامی، مکینیکل نقل مکانی، یا فیلڈ سروس کے مسائل پیدا کرنے کا امکان بہت کم ہو جاتا ہے۔.
ذرائع اور معیارات
- IEC 60664-1:2020+AMD1:2025 CSV — لو وولٹیج سپلائی سسٹمز کے اندر آلات کے لیے انسولیشن کوآرڈینیشن
- IEC 60865-1:2011 — شارٹ سرکٹ کرنٹ: مکینیکل اور تھرمل اثرات کا حساب کتاب
- IEC 61439-1:2020 — لو وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیاں: عمومی اصول
- IEC 61439-2:2020 — پاور سوئچ گیئر اور کنٹرول گیئر اسمبلیاں
- VIOX SM سیریز بس بار انسولیٹر — شائع شدہ ماڈل ڈیٹا
ماڈل کے انتخاب میں مدد کے لیے، VIOX کو سسٹم وولٹیج، بس بار کے طول و عرض اور سمت، پیک شارٹ سرکٹ کرنٹ، کنڈکٹر کے درمیان فاصلہ، مجوزہ سپورٹ اسپین، تنصیب کا ماحول، تھریڈ کی ضرورت، اور قابل اطلاق اسمبلی معیار بھیجیں۔ اس کے بعد VIOX امیدوار ماڈلز اور ان ڈرائنگز یا ٹیسٹ کے ثبوتوں کی نشاندہی کرنے میں مدد کر سکتا ہے جنہیں ابھی پروجیکٹ کی منظوری درکار ہے۔.
