Doğru Bara İzolatörü Nasıl Seçilir: Pratik Bir Seçim Rehberi

Sahadaki arızaların çoğu yanlış gerilim değerinden kaynaklanmaz. Bunlar, parçanın yalıtılmış olarak seçilmesinden kaynaklanır - bara düzenini, desteğe etkiyen mekanik kuvvetleri, çalışma ortamını veya montajın gerçek montaj kısıtlamalarını dikkate almadan. bara izolatörü Doğru bara izolatörünü seçmek için, onu aslında olduğu gibi ele almanız gerekir:.

Aynı anda iki işi birden yerine getirmesi gereken yapısal ve elektriksel bir bileşen. Canlı iletkenler ve topraklanmış yapılar arasında güvenilir yalıtım sağlamalı ve statik yük, termal döngü, titreşim ve arıza koşulları altında barayı fiziksel olarak desteklemelidir. Her iki iş de hafife alınırsa, katalog spesifikasyonu kağıt üzerinde mükemmel görünse bile, izolatör sonunda arızalanacaktır. Bu kılavuz, sistem voltajından son montaj incelemesine kadar tüm seçim sürecini adım adım anlatır, böylece ilk seferde güvenle, uygulamaya uygun bir seçim yapabilirsiniz. Doğru bara izolatörü her ikisini de karşılamalıdır:.

elektriksel yalıtım görevi.

Önemli Çıkarımlar

• mekanik destek görevi - biri değil, diğeri. ve Gerilim değeri tek başına seçim için asla yeterli değildir. Yüzey kaçak yolu, açıklık, mekanik yük, termal koşullar ve kirlenme de rol oynar. Montaj stili, bara ağırlığı, kısa devre kuvveti, çalışma sıcaklığı, çevresel maruz kalma ve mevcut panel alanı, bir parça numarası seçmeden önce değerlendirilmelidir.
• Malzeme seçimi, alışkanlığa veya geçmiş emsallere göre değil, uygulama ortamına göre yapılmalıdır.
• İç mekan panel izolatörleri ve dış mekan veya kirlenmiş ortam izolatörleri, temelde farklı seçim mantığı gerektirir.
• İyi bir seçim süreci, izolatörü şunlarla birlikte değerlendirir:.
• eksiksiz bara düzeni.
• - asla yalıtılmış bir katalog satırı öğesi olarak değil. Hızlı Bara İzolatörü Seçim Tablosu Aşağıdaki ayrıntılı kılavuza dalmadan önce bu tabloyu hızlı bir referans olarak kullanın.

Anma yalıtım gerilimi, darbe dayanım seviyesi ve çalışma gerilimi

İzolatörün işlemesi gereken temel elektriksel görevi tanımlar.

Selection Factor	Ne Kontrol Edilmeli	Neden Önemli?
Sistem voltajı	Bara düzeni	Bara kesiti, yönlendirme (düz veya kenar), faz aralığı ve destek açıklığı
Destek geometrisini, mekanik yüklemeyi ve aralık kısıtlamalarını belirler	Mekanik yük	Statik bara ağırlığı, titreşim ve elektrodinamik arıza gerilimi
İzolatör, barayı hem normal hem de arıza koşullarında güvenli bir şekilde taşımalıdır	İzolatör tipi	Destek, mesnet, direk, burç tipi veya uygulamaya özel form
Farklı şekiller, farklı montaj ve yönlendirme sorunlarını çözer	BMC, SMC, epoksi, porselen veya polimer kompozit	İzleme direncini, ısı toleransını, mekanik mukavemeti ve uzun vadeli dayanıklılığı etkiler
Malzeme	İç mekan, dış mekan, nem seviyesi, kirlilik derecesi, UV maruziyeti, kimyasal atmosfer	Yalıtım performansını ve hizmet ömrünü güçlü bir şekilde etkiler
Çevre	Panel alanı	Montaj yüksekliği, minimum açıklık, yüzey kaçak yolu uzunluğu ve servis erişimi
İzolatörün güvenli bir şekilde kurulup bakımının yapılıp yapılamayacağını belirler	Donanım uyumu	Diş boyutu, saplama uzunluğu, montaj tabanı ayak izi ve arayüz boyutları
Montaj uyumsuzluğunu, zayıf montajı ve proje gecikmelerini önler	Parça Numarasıyla Değil, Uygulamayla Başlayın	Bir bara izolatörü seçerken dikkate alınması gereken temel faktörleri ayrıntılı olarak açıklayan, sistem tanımından nihai seçime kadar size rehberlik eden teknik bir infografik.

Bir bara izolatörü seçmenin en güvenilir yolu, tedarikçi kataloğuyla değil, uygulama bağlamıyla başlamaktır.

Bu ne tür bir ekipman için?.

Alçak gerilim dağıtım panosu, motor kontrol merkezi, şalt cihazı, invertör düzeneği veya güç dağıtım ünitesi, her biri farklı kısıtlamalar sunar.

• Kurulum ortamı nedir? İç mekan, dış mekan, yarı kapalı veya sızdırmaz IP dereceli bir muhafaza içinde mi? Temiz bir kontrol odası ve kıyıdaki bir sanayi tesisi birbirinden çok farklıdır.
• İzolatörün birincil rolü nedir? Düz bir yatay bara hattını desteklemek, kompakt bir dikey bağlantı noktasını tutmak veya topraklanmış bir bariyerden yalıtılmış geçiş sağlamak mı?.
• Zorluk nerede yatıyor? Uygulama elektriksel olarak mı zorlu (yüksek gerilim, dar aralık, kirlenmiş atmosfer), mekanik olarak mı zorlu (ağır baralar, uzun açıklıklar, yüksek arıza seviyeleri) yoksa her ikisi de mi?
• Bu bağlam olmadan, yalnızca katalog görüntüsüne veya parça numarasına göre seçim yapmak neredeyse her zaman şu üç sonuçtan birine yol açar: para israfına yol açan aşırı spesifikasyon, risk yaratan yetersiz spesifikasyon veya montaj sırasında kaçınılabilir yeniden tasarıma zorlayan bir uyumsuzluk. 1. Sistem Gerilimini ve Yalıtım Görevini Onaylayın

İzolatör, sistemin elektriksel gerilimi için tamamen uygun olmalıdır - ve bu, tek hat şemasında yazılı olan nominal gerilimin ötesine bakmak anlamına gelir.

Kapsamlı bir gerilim ve yalıtım incelemesi şunları kapsamalıdır:

Faz-faz ve faz-toprak gerilim seviyeleri.

690 V'luk üç fazlı bir sistemde, faz-toprak gerilimi hat geriliminden farklıdır. Her ikisi de yalıtım koordinasyonu için önemlidir.

• Anma yalıtım gerilimi (Ui) ve darbe dayanım gerilimi (Uimp). Bunlar, ilgili standart (örneğin, alçak gerilim şalt cihazı düzenekleri için IEC 61439) tarafından gerekli yalıtım performansını tanımlar.
• Gerekli yalıtım marjı. Çalışma gerilimi, izolatörün anma kapasitesinin hemen kenarında değil, rahatça altında olmalıdır.
• Düzenek içindeki ayırma mesafesi gereksinimleri. The working voltage should sit comfortably below the insulator’s rated capability, not right at the edge.
• Separation distance requirements within the assembly. Standart, kirlilik derecesi ve aşırı gerilim kategorisi tarafından belirlenen minimum açıklık ve yüzeysel kaçak mesafeleri, seçilen izolatör geometrisi ile elde edilebilir olmalıdır.
• Bara yolu boyunca kirlenme ve nem riski. İletken toz veya yüksek nemin olduğu ortamlarda, etkin yüzeysel kaçak mesafeleri azalır. İzolatör bunu telafi etmelidir.

Pratik panel tasarımında, bara izolatörü genel yalıtım koordinasyon sisteminin bir unsurudur. Anma gerilimi, fiziksel yüksekliği ve yüzey profili, tüm aksamın gerekli yüzeysel kaçak, açıklık ve fiziksel ayırma stratejisini desteklemelidir.

Yaygın bir hata, gerilimi geniş bir düzeyde kontrol etmektir - “1000 V için derecelendirilmiştir ve sistemimiz 400 V'tur, bu yüzden sorun yok” - izolatörün geometrisinin gerçek bara düzenlemesinde kurulduktan sonra gerekli yüzeysel kaçak ve açıklık mesafelerini gerçekten sağlayıp sağlamadığını doğrulamadan.

2. Sadece Yalıtımı Değil, Mekanik Görevi de Kontrol Edin

Birçok bara izolatörü seçiminin yanlış gittiği yer burasıdır.

Mühendisler, “izolatör” kelimesi doğal olarak elektrik özelliklerine dikkat çektiği için dielektrik performansa odaklanma eğilimindedir. Ancak bir bara izolatörü aynı zamanda bir yapısal destektir. İletkeni fiziksel olarak konumunda tutar. Bu, parçanın bara sisteminin hizmet ömrü boyunca maruz kalacağı her mekanik kuvvete dayanması gerektiği anlamına gelir:

• Baranın ölü ağırlığı. 60 × 10 mm'lik bir bakır bara, metre başına yaklaşık 5,3 kg ağırlığındadır. Faz başına birden fazla çubuk içeren üç fazlı bir yığın, her destek noktasına önemli bir statik yük uygulayabilir.
• Montaj ve sıkma gerilimi. Gevrek bir izolatör üzerindeki bir bağlantı elemanını aşırı sıkmak, sistem akım taşımadan önce kurulum sırasında gövdeyi çatlatabilir.
• Titreşim. Gemilere, dönen makinelere yakın veya sismik bölgelere monte edilen paneller, zamanla izolatör malzemelerini yorabilen ve donanımı gevşetebilen sürekli dinamik gerilime maruz kalır.
• Kısa devre olayları sırasında elektrodinamik kuvvet. Bu genellikle en hafife alınan faktördür. Yakın aralıklı baralarda 50 kA'lık bir arıza, metre başına birkaç bin newtonluk tepe kuvvetleri üretebilir. İzolatörler bunu çatlamadan, barayı yerinden oynatmadan veya mekanik bütünlüğü kaybetmeden emmelidir.
• Termal genleşme ve büzülme. Bakır baralar, santigrat derece başına metre başına yaklaşık 0,017 mm genleşir. Önemli sıcaklık döngüsü olan uzun bir çalışma boyunca, bu genleşme sabit destek noktalarında yanal kuvvetler oluşturur.

Birçok gerçek dünya arıza araştırmasında, izolatörün dielektrik performansı asla sorun olmadı. Parça çatladı, kaydı veya sıkma bütünlüğünü kaybetti çünkü mekanik görev hafife alındı veya seçim sırasında basitçe değerlendirilmedi.

Seçmeden önce sorulacak sorular

• Bitişik izolatörler arasındaki desteksiz bara açıklığı ne kadar uzun?
• İletken kesiti ne kadar ağır ve kaç çubuk yığılmış?
• Panel veya muhafaza titreşime, nakliye şokuna veya sismik gereksinimlere tabi mi?
• Olası arıza akımı nedir ve bara destek yapısı hangi elektrodinamik kuvvetlere maruz kalacak?
• Destek noktası bir bağlantının, bir bükülmenin, bir musluğun veya kuvvetlerin yoğunlaştığı ağır yüklü bir bağlantının yakınında mı bulunuyor?

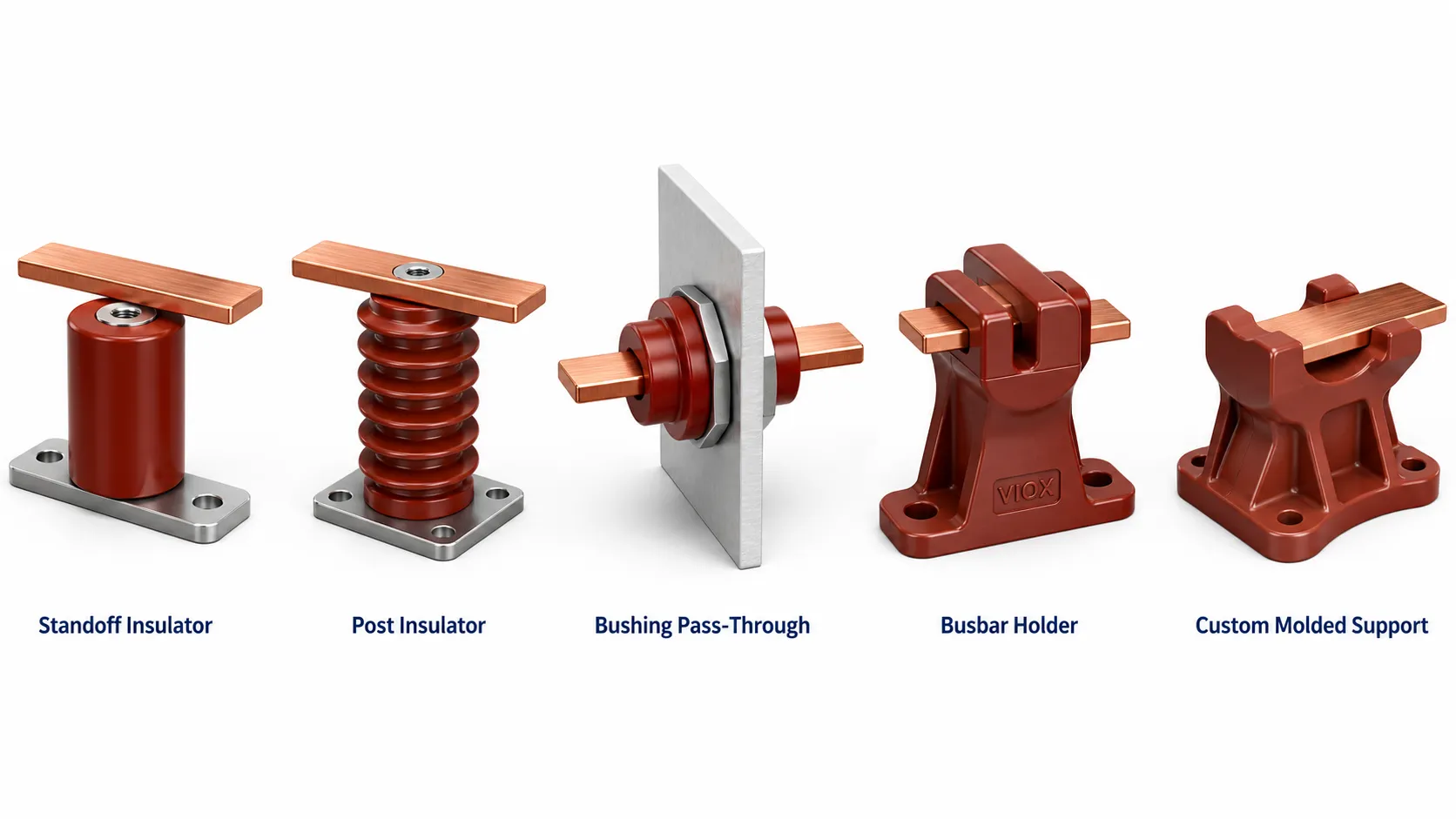

3. Doğru Bara İzolatör Tipini Seçin

Farklı izolatör formları vardır çünkü farklı montaj ve yönlendirme sorunları vardır. Doğru malzeme ve gerilim değerine sahip olsa bile yanlış form faktörünü seçmek, montaj zorlukları yaratabilir veya performanstan ödün verebilir.

Destek veya mesnet izolatörleri

Bunlar, alçak gerilim bara aksamlarında en yaygın kullanılan tiptir. Bir mesnet izolatörü, canlı iletken ile topraklanmış metal işleri arasında elektriksel yalıtım sağlarken barayı montaj plakasının, DIN rayının veya yapısal çerçevenin üzerine yükseltir.

Genellikle silindirik veya altıgen şeklindedirler ve güvenli sabitleme için her iki uçta dişli ekler veya geçiş saplamaları bulunur.

En uygun:

• Şalt cihazları ve panel panoları
• Bara kanalları ve destek yapıları
• Kompakt dağıtım aksamları
• Genel amaçlı endüstriyel güç panelleri

Direk tipi izolatörler

Direk izolatörleri, daha fazla mekanik sağlamlığa sahip daha tanımlı bir dikey destek formu sağlar. Genellikle standart mesnet tiplerinden daha uzun ve daha sağlamdırlar, bu da onları baranın minimum sapma ile belirli bir yükseklikte sıkıca tutulması gereken uygulamalar için uygun hale getirir.

En uygun:

• Orta ve alçak gerilim şalt cihazlarında rijit bara destek noktaları
• Hassas konumlandırma gerektiren bara yapıları
• Daha yüksek mekanik yük veya daha uzun destek açıklıklarına sahip uygulamalar

Burç tipi veya geçiş yalıtım formları

Bunlar, bir bara veya iletkenin tam elektriksel yalıtımı korurken topraklanmış bir bariyerden - bir muhafaza duvarı, bir bölme bölümü veya bir bölme gibi - geçmesi gerektiğinde kullanılır. İzolatör aynı anda yalıtım ve sızdırmaz veya yarı sızdırmaz bir penetrasyon sağlar.

En uygun:

• Şalt cihazı bölmeleri arasındaki bariyer geçişleri
• Muhafaza duvarı penetrasyon noktaları
• Transformatör ve jeneratör terminal bağlantıları
• Özel dağıtım ve koruma ekipmanları

Özel veya uygulamaya özel destek formları

Bazı uygulamalar standart katalog şekilleriyle karşılanamaz. Bu durumlar, belirli geometriye göre tasarlanmış kalıplanmış izolatörler, kapsüllenmiş destek aksamları veya destek, ayırma ve yönlendirmeyi tek bir parçada entegre eden çok işlevli yalıtım yapıları gerektirir.

En uygun:

• Sabit dahili mimariye sahip OEM ekipmanı
• Standart şekillerin uymadığı yüksek yoğunluklu özel paneller
• Tescilli bara düzenlemelerine sahip ürünler
• Entegre yalıtım ve yapısal işlevler gerektiren uygulamalar

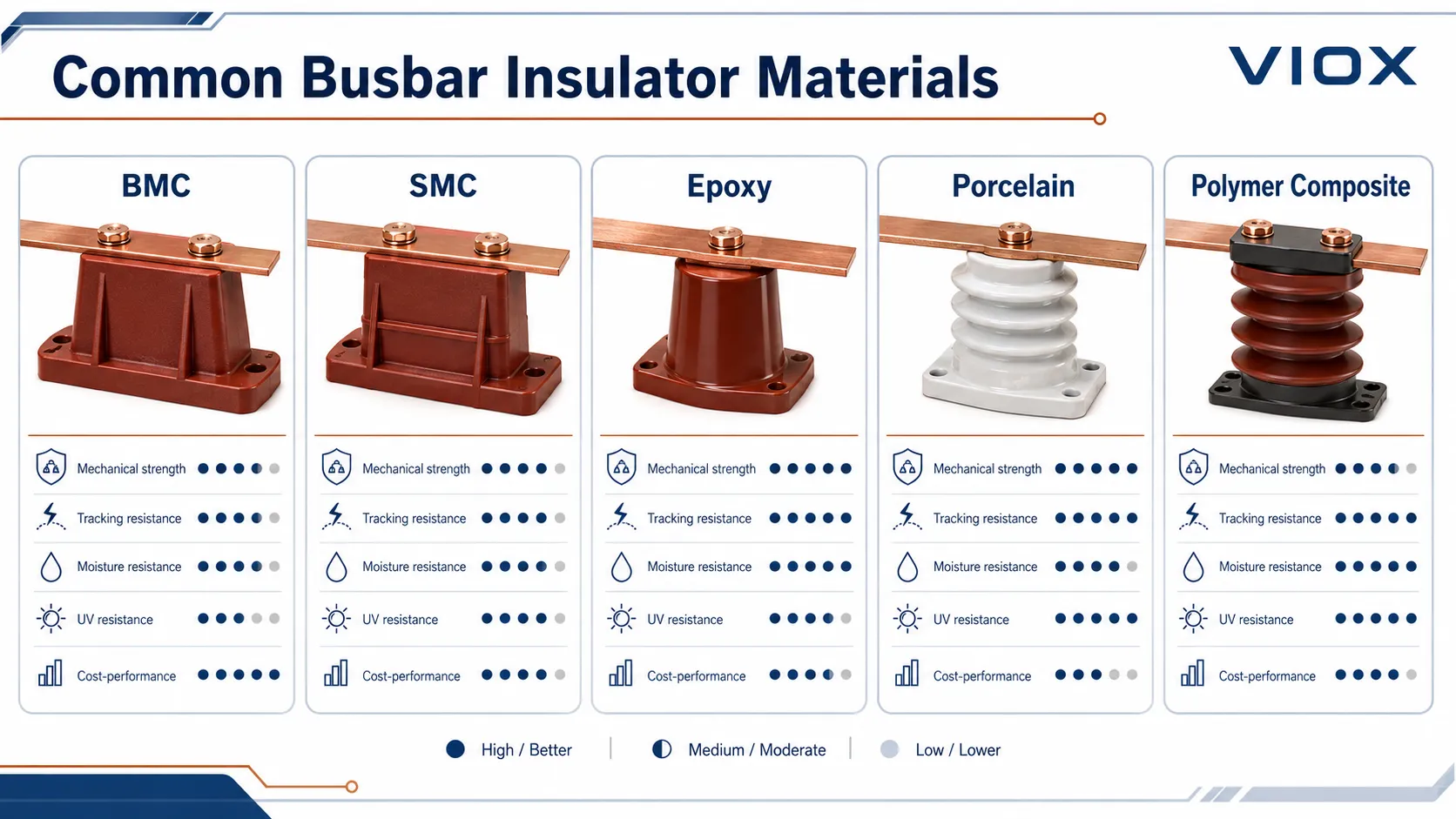

4. Doğru Malzemeyi Seçin

Malzeme seçimi, geçmiş alışkanlıklara veya son projenin ne kullandığına değil, uygulama gereksinimlerine göre yapılmalıdır.

Her izolatör malzemesi, farklı bir elektrik, termal ve mekanik özellik dengesi getirir. Bu ödünleşimleri anlamak, doğru seçimi yapmak için çok önemlidir.

BMC veya SMC bazlı kalıplanmış izolatörler

Yığın Kalıplama Bileşiği (BMC) ve Levha Kalıplama Bileşiği (SMC), cam elyaflarla güçlendirilmiş termoset polyester bazlı kompozitlerdir. Alçak gerilim bara izolatörleri için iş yükü malzemeleridir çünkü makul maliyetle pratik bir özellik dengesi sunarlar:

• İyi dielektrik dayanımı (tipik olarak 10–15 kV/mm)
• Formülasyona bağlı olarak 130–160 °C'ye kadar çalışma sıcaklığı özelliği
• Sağlam mekanik mukavemet ve darbe direnci
• Karmaşık şekiller ve entegre donanım özellikleri için mükemmel kalıplanabilirlik
• İzleme ve ark erozyonuna karşı iyi direnç (kaliteli sınıflar için genellikle ≥ 600 V CTI değerleri)

En uygun: Alçak gerilim dağıtım panoları, şalt cihazı tertibatları, motor kontrol merkezleri ve genel endüstriyel güç uygulamaları.

Epoksi bazlı sistemler

Genellikle cam dolgulu veya mineral dolgulu epoksi reçineler, üstün dielektrik performans, daha sıkı boyutsal toleranslar ve mükemmel nem direnci sağlayabilir. Genellikle orta gerilim yalıtım sistemlerinde ve daha yüksek performansın haklı olduğu özel alçak gerilim uygulamalarında kullanılırlar.

En uygun: Mühendislik ürünü tertibatlar, orta gerilim şalt cihazı bileşenleri, üstün nem direnci veya daha sıkı boyutsal kontrol gerektiren uygulamalar.

Porselen

Sırlı porselen, bir asırdan uzun süredir elektrik yalıtımında kullanılmaktadır. Yüzey izlemeye, UV bozulmasına ve kimyasal saldırıya karşı mükemmel direnç sunar. Başlıca dezavantajları ağırlık ve kırılganlıktır.

En uygun: Dış mekan kurulumları, eski sistemler, seramik yüzey performansının avantajlı olduğu yüksek kirlilik ortamları ve ağırlığın bir kısıtlama olmadığı uygulamalar.

Polimer ve kompozit malzemeler

Sikloalifatik epoksiler, silikon kauçuk kompozitler ve gelişmiş termoplastikler dahil olmak üzere modern polimer sistemleri, özel koşullar için seçenekler sunar. Kirlenme birikimine direnen hidrofobik yüzeyler, porselenden daha hafif ağırlık ve özel mekanik özellikler sağlayabilirler.

En uygun: Dış ortama maruz kalan sistemler, kirlenmiş veya kıyı ortamları, daha hafif ağırlığın yapısal gereksinimleri azalttığı kurulumlar ve hidrofobik yüzey özelliklerine ihtiyaç duyan uygulamalar.

Pratik malzeme kuralı

Temiz, kuru bir ortamda çalışan standart bir iç mekan alçak gerilim panosu için, BMC veya SMC bazlı kalıplanmış izolatörler neredeyse her zaman doğru başlangıç noktasıdır. Bu uygulama sınıfı için performans, kullanılabilirlik ve maliyet etkinliğinin en iyi kombinasyonunu sunarlar.

Uygulama dış mekansa, kirliliğe veya kimyasallara maruz kalıyorsa, aşırı sıcaklıklara maruz kalıyorsa veya mekanik olarak olağandışıysa, malzeme kararı daha dikkatli bir analiz gerektirir ve varsayılan seçim yeterli olmayabilir.

5. Ortamı Dikkatlice İnceleyin

Aynı yalıtkan bir ortamda onlarca yıl güvenilir bir şekilde çalışabilirken, başka bir ortamda yıllar içinde, hatta aylar içinde arızalanabilir. Çevresel değerlendirme isteğe bağlı değildir; seçim sürecinin temel bir parçasıdır.

Amaçlanan kurulum yeri için aşağıdaki faktörlerin her birini değerlendirin:

• Ortam sıcaklığı. Yalıtkan, malzeme derecesinin üzerinde sürekli sıcaklıklara maruz kalacak mı? Hem dış ortam hem de iç panel sıcaklık artışını göz önünde bulundurun.
• Nem. 'in üzerindeki sürekli bağıl nem, yüzey yalıtım direncini düşürebilir ve hassas malzemelerde izlemeyi teşvik edebilir.
• Yoğuşma riski. Yalıtkan yüzeylerde nemin yoğunlaşmasına neden olan sıcaklık döngüsü özellikle zararlıdır, çünkü su filmleri yüzeysel kaçak yollarını köprüler.
• Toz ve iletken kirlenme. Çimento tozu, kömür tozu, metalik parçacıklar ve diğer iletken veya higroskopik kirleticiler, etkili yalıtım performansını önemli ölçüde azaltabilir.
• Tuz maruziyeti. Kıyı ve deniz kurulumları, yalıtkan yüzeyleri nemli olduğunda iletken hale gelen tuz birikintilerine maruz bırakır.
• UV maruziyeti. Uzun süreli ultraviyole radyasyon, birçok polimer malzemeyi bozarak yüzeyde çatlama, tebeşirlenme ve hidrofobiklik kaybına neden olur.
• Kimyasal atmosfer. Yağ buharı, asit buharları, çözücü dumanları ve diğer kimyasal maruziyetler, zamanla yalıtkan malzemelere saldırabilir veya yüzey özelliklerini bozabilir.

Temiz, iklim kontrollü bir iç mekan panelinde iyi performans gösteren bir yalıtkan, bir kağıt fabrikası, bir çimento fabrikası, bir kıyı trafo merkezi veya bir dış mekan güneş enerjisi invertörü kurulumu için tamamen yanlış olabilir.

Bu değerlendirme özellikle şunlar için kritiktir:

• Kıyı ve açık deniz siteleri
• Ağır sanayi tesisleri (madencilik, eritme, kimyasal işleme)
• Dış mekan veya yarı dış mekan muhafazaları olan yenilenebilir enerji kurulumları (güneş tarlaları, rüzgar türbinleri)
• Düzenli yıkama yapılan yiyecek ve içecek işleme tesisleri
• Tropikal veya yüksek nemli iklimler

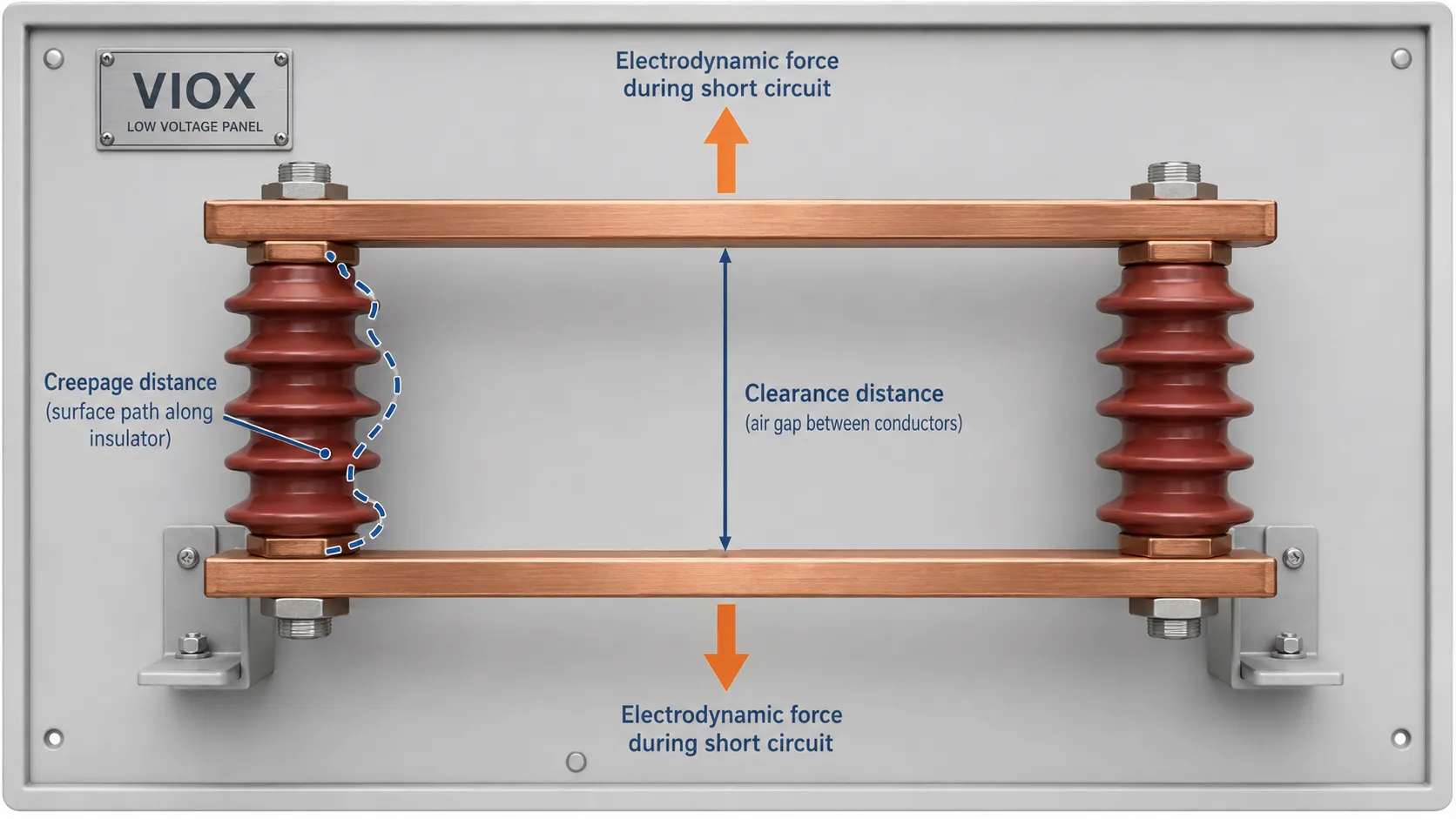

6. Yüzeysel Kaçak, Boşluk ve Bara Aralığını Doğrulayın

Bara yalıtkanı seçimi, yalnızca yalıtkanı değil, tüm tertibatın gerekli yalıtım mesafelerini desteklemelidir.

Yalıtkanın yüksekliği, profil şekli ve yüzey geometrisi, nihai kurulumda elde edilebilir yüzeysel kaçak ve boşluk mesafelerini doğrudan etkiler. Bunlar aşağıdakilerle birlikte incelenmelidir:

• Fazdan faza bara aralığı. Yalıtkan yüksekliği ve profili, belirtilen fazlar arası mesafe ile çalışmalıdır.
• Bara-muhafaza duvarı mesafesi. Baraya yakın topraklanmış muhafaza duvarları, yalıtkanın karşılamasına yardımcı olması gereken boşluk ve yüzeysel kaçak gereksinimleri oluşturur.
• Topraklanmış metal işçiliğe yakınlık. Montaj braketleri, yapısal elemanlar ve bitişik ekipman, mevcut yalıtım mesafelerini azaltabilir.
• Bitişik faz düzenlemesi. Sık aralıklı üç fazlı konfigürasyonlarda, yalıtkan profili fazlar arasındaki toplam mevcut yüzeysel kaçağı etkiler.
• Kirlilik derecesi. Daha yüksek kirlilik dereceleri (IEC 60664-1'e göre) daha uzun yüzeysel kaçak mesafeleri gerektirir, bu da daha uzun yalıtkanlar veya nervürlü profillere sahip olanları gerektirebilir.

Kritik bir nokta: Yalıtkan gövdesi, gerçek bara yönlendirmesi, faz düzenlemesi ve çevredeki metal işçiliği dikkate alınmadan yalıtılmış olarak seçilirse, yalıtkanın kendi veri sayfası yeterli görünse bile, nihai panel tertibatı yine de gerekli yalıtım mesafelerini karşılayamayabilir.

Bu iki kritik mesafe ölçümü arasındaki farkı anlamak için bkz. Yüzeysel Kaçak Mesafesi ve Boşluk Mesafesi. Özellikle yüzeysel kaçak hakkında daha derin bir açıklama için bkz. Yüzeysel Kaçak Mesafesi Nedir ve Nasıl Ölçülür.

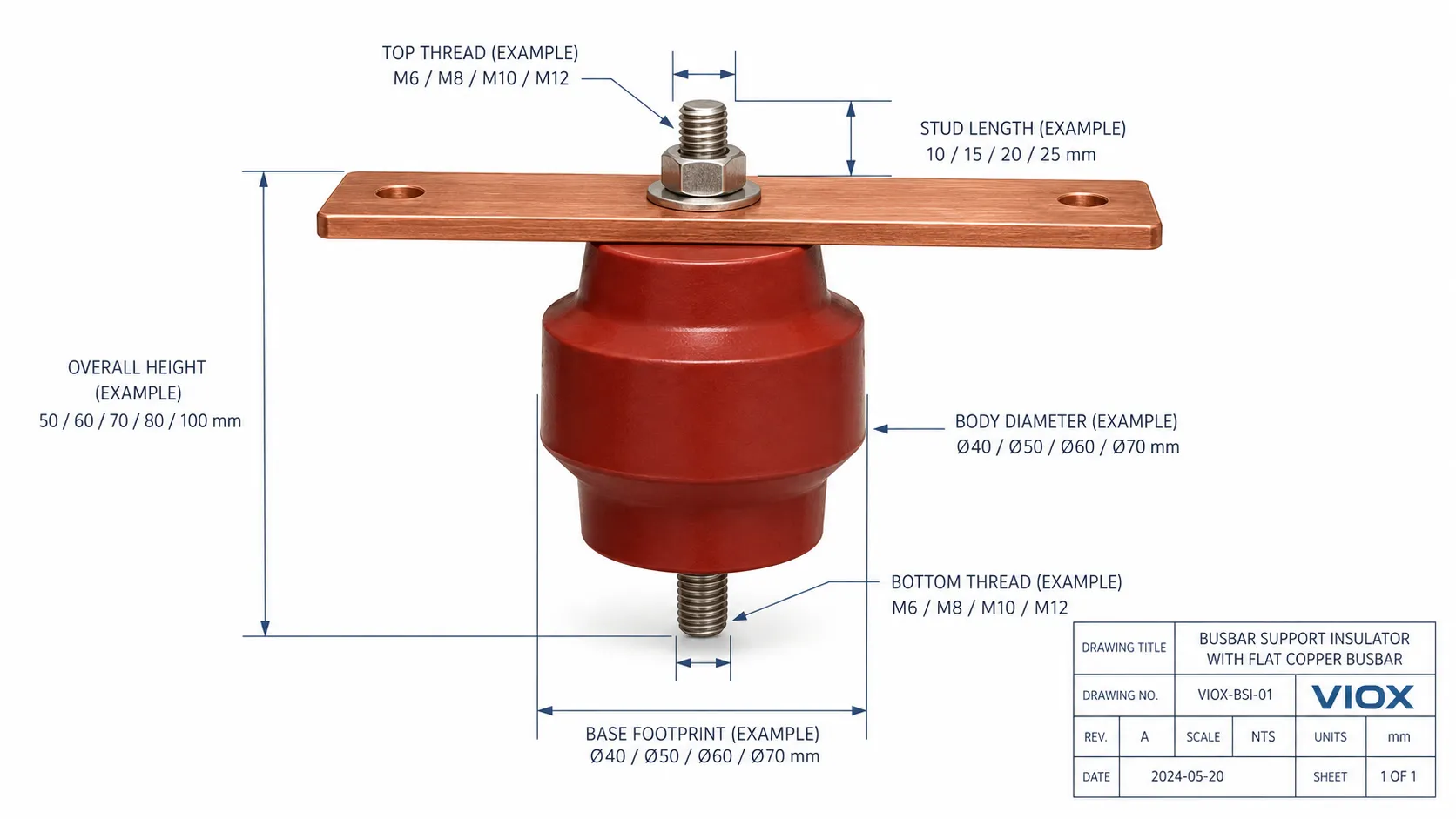

7. Montaj Boyutlarını ve Donanım Uyumluluğunu Kontrol Edin

Bu, bara yalıtkanı seçiminin en pratik ve en sık gözden kaçırılan kısımlarından biridir. Elektriksel ve mekanik olarak mükemmel bir yalıtkan, tertibata fiziksel olarak uymuyorsa işe yaramaz.

Herhangi bir yalıtkan seçimini sonuçlandırmadan önce, her boyutu ve arayüzü doğrulayın:

• Montaj tabanı ayak izi. Yalıtkan tabanı, panel plakası veya yapısal çerçeve üzerindeki mevcut montaj alanına uyuyor mu?
• Toplam yükseklik. Montaj yüksekliği, muhafaza derinliği veya bölüm yüksekliği içinde kalırken yeterli bara-toprak mesafesi sağlıyor mu?
• Diş boyutu ve özellikleri. Üst ve alt dişler (tipik olarak düşük voltajlı tipler için M6, M8, M10 veya M12) bara donanımı ve montaj elemanlarıyla eşleşiyor mu?
• Saplama uzunluğu. Saplama, somun sıkıldığında veya aşırı çıkıntı yapmadan baradan (rondelalar ve somun bağlantısı dahil) geçecek kadar uzun mu?
• Rondela ve somun uyumluluğu. Standart donanım boyutları uyumlu mu, yoksa izolatör özel düz rondelalar veya yaylı rondelalar gerektiriyor mu?
• Bara deliği hizalaması. İzolatör montaj merkezleri bara delik deseniyle eşleşiyor mu?
• Sıkma için alet erişimi. Bara monte edildikten sonra bağlantı elemanlarına ulaşılabilir ve uygun şekilde torklanabilir mi? Bu, sıkışık panel düzenlerinde sıklıkla gözden kaçırılır.

Birçok önlenebilir proje gecikmesi, acil yeniden sipariş ve montaj hattı çözümleri, gerçek donanım düzenine uymayan elektriksel olarak uygun bir izolatör seçmekten kaynaklanır.

8. İzolatörü Bara Düzenine Uygun Hale Getirin

Aynı bara izolatörü bir düzenlemede mükemmel bir seçim olabilirken, diğerinde kötü bir seçim olabilir. Bağlam önemlidir.

İzolatörü gerçek bara düzenlemesine göre değerlendirirken şunları gözden geçirin:

• Düz bara veya kenar yönü. Baranın düz durmasına veya kenarda durmasına bağlı olarak izolatör üzerindeki yük dağılımı önemli ölçüde değişir. Kenar düzenlemeleri desteğe daha fazla eğilme momenti uygular.
• Tek çubuk veya çoklu çubuk yığını. 3 × (100 × 10 mm) baraların üç fazlı bir yığını, tek bir çubuktan çok daha fazla ağırlık ve arıza kuvveti uygular. İzolatör ve donanımı buna göre derecelendirilmelidir.
• Bara boyunca destek aralığı. Destekler arasındaki daha uzun mesafeler, baradaki eğilme gerilimini ve arıza olayları sırasında dinamik sapmayı artırır. Daha ağır bara bölümleri veya daha yüksek arıza seviyeleri için daha sıkı destek aralığı gerekebilir.
• Destek noktasına yakın bağlantı yerleri. Bir izolatörün yakınındaki cıvatalı bağlantılar, musluk bağlantıları ve esnek bağlantılar, yerel ağırlık ve kuvvet yoğunlaşmaları oluşturur.
• Termal genleşme yolu. Bara her destek noktasında sıkıca sabitlenmişse, termal genleşmenin gidecek hiçbir yeri yoktur ve kümülatif yanal kuvvet oluşturur. Bazı destek noktalarının sınırlı kayma hareketine izin vermesi gerekebilir.

9. Bakım ve Değiştirme Erişimi Hakkında Düşünün

Seçim sadece ilk kurulumla ilgili değildir. Aynı zamanda takip eden onlarca yıllık işletmeyle de ilgilidir.

Yoğun bir panel tertibatının derinliklerine gömülmüş bir izolatör - tüm bara sistemini sökmeden incelenemeyen, yeniden sıkılamayan veya değiştirilemeyen - ilk teknik uygunluğuna bakılmaksızın uzun vadeli bir yüktür.

Seçim sürecinde şu soruları sorun:

• İzolatör, diğer bileşenleri çıkarmadan montajdan sonra görsel olarak incelenebilir mi?
• Destek noktasına, bağlantı elemanları üzerinde periyodik tork kontrolleri için erişilebilir mi?
• Termal döngü zamanla bağlantıyı gevşetirse, donanım yeniden sıkılabilir mi?
• İzolatörün değiştirilmesi gerekiyorsa, ne kadar sökme işlemi gerekir? Tüm bara hattını çıkarmadan bir izolatör değiştirilebilir mi?

Gerçek dünya projelerinde, biraz daha erişilebilir bir destek düzenlemesi, ekipmanın ömrü boyunca teorik olarak kompakt ancak bakıma düşman bir tasarımdan genellikle daha fazla değer sunar.

Pratik Bir Seçim Sırası

Doğru bara izolatörünü seçmek için disiplinli, tekrarlanabilir bir süreç istiyorsanız, şu sırayı izleyin:

1. Sistem voltajını ve yalıtım görevini tanımlayın. Ui, Uimp, çalışma voltajı, kirlilik derecesi ve aşırı voltaj kategorisini belirleyin.
2. Bara düzenini ve destek geometrisini tanımlayın. Bara boyutunu, yönünü, faz düzenlemesini, destek açıklığını ve muhafaza kısıtlamalarını belgeleyin.
3. Mekanik yüklemeyi ve arıza ile ilgili gerilimi tahmin edin. Statik yükü hesaplayın, titreşim maruziyetini değerlendirin ve olası arıza akımından kaynaklanan elektrodinamik kuvvetleri belirleyin.
4. Montaj rolüne uyan izolatör tipini seçin. Fiziksel formu destek işlevine göre eşleştirin - mesnet, direk, burç veya özel.
5. Ortama ve termal koşullara göre malzemeyi seçin. Malzemeyi kirlilik derecesine, sıcaklık aralığına, UV maruziyetine ve kimyasal atmosfere göre eşleştirin.
6. Kaçak yolu, açıklık ve panel aralığını kontrol edin. İzolatör geometrisinin, sadece veri sayfasında değil, gerçek tertibatta gerekli yalıtım mesafelerini sağladığını doğrulayın.
7. Donanım boyutlarını, dişleri ve servis erişimini doğrulayın. Fiziksel uygunluğu, bağlantı elemanı uyumluluğunu ve alet erişimini onaylayın.
8. Sadece bireysel izolatörü değil, son tertibatı gözden geçirin. Sadece montaj seviyesinde görünür hale gelen aralık, kuvvet veya erişim sorunlarını yakalamak için izolatörü eksiksiz bara sistemi bağlamında değerlendirin.

Bu sıra, nominal olarak “derecelendirilmiş” ancak gerçek kurulumla zayıf bir şekilde eşleşen bir parça seçmekten kaçınmanın en güvenilir yoludur.

Yaygın Bara İzolatörü Seçim Hataları

Sadece voltaj derecesine göre seçim yapmak

Voltaj, izolatörün işinin sadece bir boyutudur. 1000 V için derecelendirilmiş bir parça, yeterli kaçak yolu mesafesine sahip değilse, mekanik yüke dayanamıyorsa veya çalışma ortamı için uygun olmayan bir malzemeden yapılmışsa yine de yanlış olabilir.

Arıza ile ilgili mekanik gerilimi göz ardı etmek

Kısa devre olayları, yakından aralıklı baralarda metre başına binlerce newtona ulaşabilen elektrodinamik kuvvetler üretir. Statik yük için yeterli olan izolatörler, arıza kuvvetleri altında çatlayabilir, kayabilir veya sıkıştırma bütünlüğünü kaybedebilir. Bu, yüksek arıza seviyeli kurulumlarda bara desteği arızasının en yaygın nedenlerinden biridir.

Her ortam için aynı malzemeyi kullanmak

Temiz bir iç mekan panelinde 20 yıl boyunca güvenilir bir şekilde performans gösteren bir BMC izolatörü, kıyı, nemli veya kimyasal olarak kirlenmiş bir ortamda birkaç yıl içinde bozulabilir. İç ve dış koşullar - ve farklı endüstriyel atmosferler - farklı malzeme hususları gerektirir.

Diş ve montaj uyumluluğunu unutmak

Teknik olarak ideal bir izolatör bile, diş boyutu, saplama uzunluğu veya taban boyutları gerçek bara donanımı ve montaj düzenlemesiyle eşleşmiyorsa bir tedarik sorunu haline gelir. Bu hata, özellikle tedarikçileri değiştirirken veya yeni bir panel tasarımı için izolatörler belirtirken yaygındır.

İzolatörü bağımsız bir parça olarak ele almak

Doğru seçim, komple bara düzeneğine bağlıdır; bara boyutu, faz düzenlemesi, kabin geometrisi, bitişik bileşenler ve arıza seviyesi mühendisliği. İzolatörün bu bağlamdan ayrı olarak değerlendirilmesi, çoğu seçim hatasının temel nedenidir.

Bara İzolatörü Seçim Kontrol Listesi

İzolatör seçiminizi onaylamadan önce bu kontrol listesini son bir doğrulama olarak kullanın.

Kontrol Listesi Öğesi	Onaylandı mı?
Elektriksel görev (Ui, Uimp, çalışma gerilimi) sistem gereksinimiyle eşleşiyor	☐ Evet / ☐ Hayır
Mekanik yük ve destek aralığı, arıza kuvvetleri dahil olmak üzere gözden geçirildi	☐ Evet / ☐ Hayır
Montaj rolü için doğru izolatör tipi seçildi	☐ Evet / ☐ Hayır
Malzeme, çalışma sıcaklığı ve çevre koşullarına uygun	☐ Evet / ☐ Hayır
Kaçak ve açıklık mesafeleri gerçek düzen yerleşiminde doğrulandı	☐ Evet / ☐ Hayır
Diş boyutu, saplama uzunluğu, yükseklik ve taban boyutları doğrulandı	☐ Evet / ☐ Hayır
Kurulum aracı erişimi ve gelecekteki bakım erişimi onaylandı	☐ Evet / ☐ Hayır
Son montaj, yalnızca tek tek parçalar değil, eksiksiz bir sistem olarak gözden geçirildi	☐ Evet / ☐ Hayır

Sonuç

Bilmek isterseniz doğru bara izolatörü nasıl seçilir, cevap basit: onu izole bir yalıtım bileşeni olarak değil, eksiksiz bara destek sisteminin bir parçası olarak seçin.

Doğru seçim şunların kesişimi ile belirlenir:

• Elektriksel yalıtım görevi
• Mekanik destek görevi
• İzolatör tipi ve form faktörü
• Malzeme özellikleri
• Çevresel koşullar
• Montaj aralığı ve yalıtım koordinasyonu
• Montaj ve donanım uyumluluğu
• Uzun vadeli servis kolaylığı

Alçak gerilim ve endüstriyel düzeneklerde, en iyi bara izolatörü asla en etkileyici veri sayfasına sahip olan değildir. Gerçek bara düzenine uyan, gerçek çalışma ortamında hayatta kalan, tam hizmet ömrü boyunca gerekli yalıtım marjını destekleyen ve zorluk çekmeden kurulabilen ve bakımı yapılabilen izolatördür.

Bu bileşenin ne olduğu ve hangi rolleri üstlendiği hakkında daha geniş bilgi için bkz. Bara İzolatörü Nedir?.

SSS

Doğru bara izolatörü nasıl seçilir?

Uygulamayı tanımlayarak başlayın: sistem gerilimi, yalıtım görevi, bara düzeni, mekanik yük ve çalışma ortamı. Ardından, bu gereksinimlere uygun yalıtkan tipini ve malzemesini seçin. Son olarak, gerçek montajdaki yüzeysel kaçak ve açıklık mesafelerini doğrulayın, donanım uyumluluğunu onaylayın ve bakım erişimini gözden geçirin. Yalıtkan her zaman tek başına bir parça olarak değil, eksiksiz bara sisteminin bir parçası olarak değerlendirilmelidir.

Bir bara izolatörü seçmek için gerilim değeri yeterli midir?

No. Gerilim değeri, temel elektriksel gereksinimi belirler, ancak bu yalnızca bir faktördür. Mekanik yük kapasitesi, çalışma ortamı için malzeme uygunluğu, kurulu konfigürasyonda yüzey kaçak yolu ve açıklık mesafeleri, termal performans ve donanım uyumluluğunun tümü, eksiksiz bir seçim için doğrulanmalıdır.

Alçak gerilim bara izolatörleri için yaygın olarak kullanılan malzeme nedir?

BMC (Bulk Molding Compound) ve SMC (Sheet Molding Compound) esaslı kalıplanmış izolatörler, alçak gerilim panel ve şalt cihazı uygulamaları için en yaygın tercihtir. Dielektrik dayanımı, ısı direnci (tipik olarak 130–160 °C'ye kadar), mekanik dayanım ve uygun maliyetli üretilebilirlik açısından pratik bir denge sağlarlar.

Bara izolatörü seçiminde mekanik dayanım ne kadar önemlidir?

Kritik derecede önemlidir. Bir bara izolatörü, iletkenin ağırlığını fiziksel olarak desteklemeli, kurulum sırasında sıkma kuvvetlerine dayanmalı, zamanla titreşime karşı koymalı ve kısa devre olayları sırasında üretilen elektrodinamik kuvvetlere dayanmalıdır. Uygulamada, izolatör arızalarının çoğu dielektrik arızadan ziyade mekanik aşırı yüklenmeden kaynaklanır.

Bara izolatörü seçiminde yapılan en yaygın hata nedir?

En sık yapılan hata, gerçek bara düzenini, mekanik kuvvetleri, çalışma ortamını ve montaj kısıtlamalarını değerlendirmeden yalnızca nominal gerilim değerine veya katalog görünümüne göre seçim yapmaktır. Bu, kağıt üzerinde yeterli görünen ancak gerçek kurulumda güvenilir bir şekilde performans göstermeyen izolatörlere yol açar.

İç ve dış mekan bara izolatörleri aynı şekilde mi seçilmelidir?

Dış mekan kurulumları ve kirlenmiş, nemli veya kimyasal olarak agresif ortamlardaki iç mekan kurulumları, malzeme performansı, yüzey izleme direnci, UV stabilitesi, nem direnci ve kirlilik derecesinin daha titiz bir şekilde değerlendirilmesini gerektirir. Temiz iç mekan panellerinde iyi sonuç veren seçim kriterleri ve malzeme seçimleri, bu daha zorlu koşullar için genellikle yetersizdir.

Kısa devre sırasında bir bara izolatörü hangi kuvvetlere dayanmalıdır?

Kısa devre olayında, akım taşıyan baralar arasındaki elektromanyetik etkileşim, arıza akımı büyüklüğüne ve iletkenler arasındaki aralığa bağlı olarak metre başına birkaç bin newtona ulaşabilen elektrodinamik kuvvetler üretir. Bara izolatörleri, çatlamadan, barayı yerinden oynatmadan veya mekanik bütünlüğü kaybetmeden bu tepe kuvvetlerini emmelidir. Bu nedenle, destek aralığı ve izolatör mekanik derecesi, kurulumun olası arıza seviyesine göre değerlendirilmelidir.
