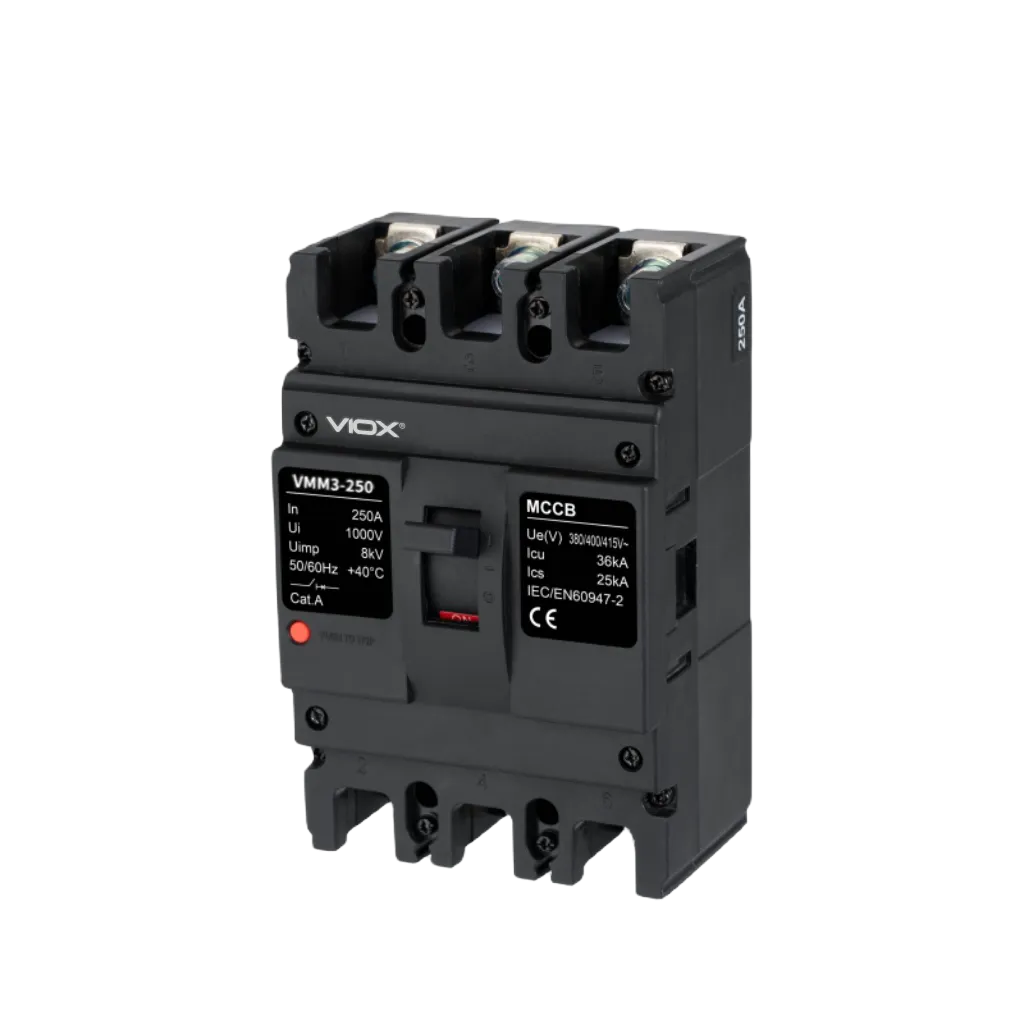

VIOX VMM3-250 3P 250A AC400V/690V MCCB
VIOX VMM3-250 MCCBは、最大250Aまでの配電ネットワークに堅牢な保護を提供します。このIEC60947-2準拠のデバイスは、AC400Vで35kAの遮断容量を備え、100A～250Aの定格電流に対応しています。2P、3P、4Pの構成があり、AC400V/690V、絶縁電圧800Vで動作します。主な利点は、コンパクトなサイズ、高い遮断容量、優れた防振特性です。さまざまな用途に適しており、逆時間および瞬時トリップ特性による過負荷および短絡保護を提供します。このMCCBは、-5°C～+40°C、高度2000mまで効果的に動作し、厳しい電気環境で信頼性の高い性能を発揮します。複数のN極オプションやリリース構成を含む汎用性の高い設計により、配電保護のニーズに最適で、優れた安全機能を備え、国際規格に準拠しています。
あなたの条件を送りなさい、私達は12時間以内にあなたのために引用する
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
VIOX VMM3-250 3P 250A AC400V/690V によって形成される場合の遮断器 (MCCB)
製品概要
VIOX VMM3-250 モールドケース・サーキット・ブレーカー（MCCB）は、AC50Hz、定格動作電圧690Vまで、定格動作電流250Aまでの配電ネットワーク用に設計された高性能デバイスです。コンパクトなサイズ、高い遮断容量、短いアーク時間、優れた防振特性を特長としながら、過負荷、短絡、その他の障害に対する優れた保護を提供します。
主な特徴
- 定格電流： 最大400A
- ポール： 2P、3P、4Pの構成で利用可能
- 定格使用電圧： AC400V/690V
- 定格絶縁電圧： 800V
- 破断能力： スタンダード（S）タイプとハイヤー（H）タイプを用意
- コンプライアンス： IEC60947-2およびGB/T14048.2規格
製品カテゴリー
- サーキットブレーカの遮断容量により、標準タイプ（Sタイプ）、上位タイプ（Hタイプ）に分けられる；
- サーキットブレーカの配線方法による：a.基板前面配線、b.基板背面配線、c.プラグインタイプ、d.引き出しタイプ；
- a.ハンドルによる直接操作 b.ハンドルの回転による操作 c.電動操作；
- 極の数によって、2極、3極、4極となる；
- 付属品による：アラーム接点、補助接点、シャントリリース、不足電圧リリース；
技術仕様
サーキットブレーカー定格
| モデル | フレーム定格 定格電流 イン(mA) |
定格 現在 イン(A) |
定格 ワーキング 電圧 |
定格 断熱 電圧 |
究極の評価 ショートサーキット 毀壊 容量 Icu(kA) |
定格動作 短絡 毀壊 容量 Ics(kA) |
番号 の ポール |
フラッシュオーバー 距離 (mm） |
| VMM3-125S | 125 | 16,20,25,32, 40,50,60,80, 100,125 |
400/415 | 1000 | 25 | 18 | 3P | ≤50 |
| VMM3-125H | 125 | 35 | 25 | 3P | ||||
| VMM3-250S | 250 | 100,125,160, 180,200,225, 250 |
400/690 | 800 | 35/10 | 25/5 | 2P、3P、4P | ≤50 |
| VMM3-250S | 250 | 600 | 50 | 35 |
配電遮断器の全極同時通電時における過電流開放の逆時間遮断動作特性
| 現在の名前をテストする | I/In | 予約時間 | 開始状態 |
| トリップ電流なし | 1.05 | 2h(In＞63A),1h(In≦63A) | コールドステート |
| 協定遮断電流 | 1.3 | 2h(In＞63A),1h(In≦63A) | シーケンス1のテストが終わったら、すぐに開始する。 |
モータ保護用遮断器の全極同時通電時の過電流開放の逆時間遮断動作特性
| 現在の設定 | 予約時間 | 開始状態 | 備考 |
| 1.0インチ | >2h | コールドステート | |
| 1.2インチ | ≤2h | シーケンス1のテストが終わったら、すぐに開始する。 | |
| 1.5インチ | ≤4分 | コールドステート | 10≦イン≦250 |
| ≤8分 | コールドステート | 250 ≤ In ≤ 630 | |
| 7.2インチ | 4s≦T≦10s | コールドステート | 10≦イン≦250 |
| 6s≦T≦20s | コールドステート | 250 ≤ In ≤ 800 |
配電用遮断器の瞬時動作特性を10In±20%とし、電動機保護用遮断器の瞬時動作特性を12In±20%とする。
動作条件
- 高度： 2000m以下
- 周囲温度： -5°C～+40°C（24時間平均+35°Cを超えないこと）
- 相対湿度： 40°Cで50%を超えない、低温ではより高い湿度が許容される
- 汚染レベル： 3
製品モデル・コーディング・システム
VMM3シリーズは、包括的なコーディングシステムにより、正確なコンフィギュレーションを指定できます：
- V: 会社コード（Viox）
- M: モールドケース・サーキットブレーカー
- M3: デザインコード
- -: セパレーター
- □: 破断容量特性コード（標準タイプはS、上位タイプはH）
- □: フレーム定格/定格電流
- /: セパレーター
- □: 極数（2P、3P、4P）
- □: トリップモード（2：シングルマグネット、3：サーマルマグネット）
- □: リリースコード（詳細は表1を参照）
- □: 目的コード（配電保護用2）
- □: N極タイプ（詳細は注を参照）
N極タイプ
4極製品の中性極（N極）構成は4種類：
- AタイプN極：過電流トリップコンポーネント非搭載、常時接続
- BタイプのN極：過電流トリップコンポーネントを装備し、N極が最初に閉じられ、他の極と一緒に開く
- CタイプのN極：過電流トリップコンポーネントを装備し、N極は他の極と一緒に閉じたり開いたりする。
- DタイプN極：過電流トリップコンポーネント搭載、常時接続
リリース・オプション（表1）
| アタッチメントコード | 電磁リリース | デュプレックス・リリース |
|---|---|---|
| 付属品なし | 200 | 300 |
| アラーム接点 | 208 | 308 |
| シャントトリッパー | 210 | 310 |
| 補助接点 | 220 | 320 |
形状と設置寸法
| CJMM3-125、250 外観・取付寸法（前面パネル配線） | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モデル | 寸法 | 設置寸法 | ||||||||||||||||||
| L | W | H | L1 | L2 | W1 | W2 | W3 | H1 | H2 | H3 | H4 | C | E | F | G | G1 | A | B | Φd | |
| VMM3-125S | 150 | 92 | 76 | 251 | 132 | 30 | – | – | 95.5 | 26 | 18 | 3 | 95 | 49 | 28 | 17.5 | 8 | 30 | 129 | 4 |
| VMM3-125H | 150 | 92 | 76 | 251 | 132 | 30 | – | – | 95.5 | 26 | 18 | 3 | 95 | 49 | 28 | 17.5 | 8 | 30 | 129 | 4 |
| VMM3-250S | 165 | 106 | 87 | 300 | 144 | 35 | – | 75 | 110 | 24 | 20 | 3 | 102 | 57 | 24.5 | 23.5 | 11.5 | 35 | 126 | 5.5 |
| VMM3-250H | 165 | 106 | 105 | 300 | 144 | 35 | 142 | 75 | 127 | 24 | 20 | 3 | 102 | 57 | 24.5 | 23.5 | 11.5 | 35 | 126 | 5.5 |
