Significato di MVA nel settore elettrico: formula, MW e kVA

In questa pagina

MVA sta per megavolt-ampere. È un'unità di potenza apparente utilizzata per trasformatori, generatori, sottostazioni e altri grandi sistemi elettrici AC.

La conversione è esatta:

1 MVA = 1.000 kVA = 1.000.000 VA

MVA non è uguale a MW. MVA descrive il prodotto totale RMS tensione-corrente, mentre MW descrive la potenza attiva convertita in lavoro utile o calore. Il fattore di potenza mette in relazione le due grandezze.

Cosa significa MVA?

Le lettere rappresentano:

M: mega, il prefisso SI per 10^6;
V: volt;
A: ampere.

I Volt-ampere misurano la potenza apparente in un circuito AC. La stessa grandezza può essere scritta come VA, kVA o MVA a seconda della scala.

Valutazione	Valore equivalente
1 kVA	1.000 VA
1 MVA	1.000 kVA
1 MVA	1.000.000 VA
10 MVA	10.000 kVA
100 MVA	100.000 kVA

Il maiuscolo M è importante. Nella notazione SI, M significa mega, mentre m minuscola significa milli, o 10^-3.

MVA, MW e Mvar: il triangolo delle potenze

La potenza AC è comunemente descritta attraverso tre grandezze correlate:

Quantità	Simbolo	Unità	Significato
Potenza apparente	S	VA, kVA, MVA	Requisito combinato di tensione e corrente RMS
Potenza attiva	P	W, kW, MW	Potenza convertita in output utile, movimento, calore o luce
Potenza reattiva	Q	var, kvar, Mvar	Potenza scambiata con campi magnetici ed elettrici

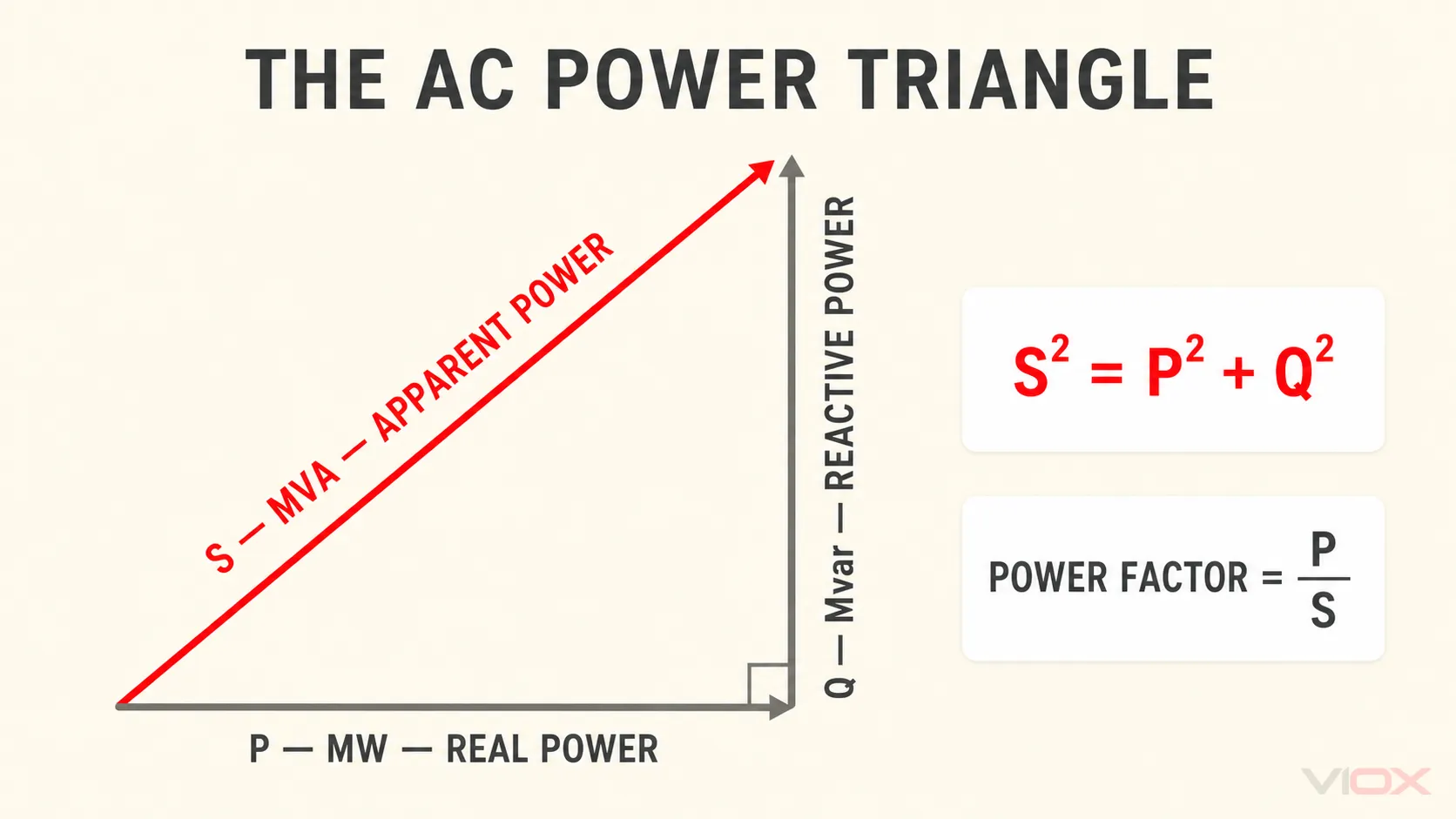

Triangolo delle potenze in AC che mette in relazione la potenza attiva in MW, la potenza reattiva in Mvar e la potenza apparente in MVA

Per un sistema sinusoidale:

S^2 = P^2 + Q^2
Fattore di potenza = P / S
MW = MVA × fattore di potenza

Per esempio, un carico che assorbe 10 MVA con un fattore di potenza di 0,80 consuma:

MW = 10 MVA × 0,80 = 8 MW

La relazione rimanente è di tipo reattivo piuttosto che un ulteriore consumo di energia attiva. Utilizzando il triangolo delle potenze:

Mvar = sqrt(10^2 - 8^2) = 6 Mvar

Se il fattore di potenza cambia mentre i MW rimangono costanti, varia anche la MVA richiesta. È per questo che un basso fattore di potenza aumenta la corrente e consuma la capacità di trasformatori, cavi e quadri elettrici senza fornire un uguale incremento di potenza attiva.

Per il processo di progettazione correttiva, vedere Rifasamento: dimensionamento del banco di condensatori, armoniche e protezione.

Formula MVA per sistemi monofase e trifase

Potenza apparente monofase

MVA = V × I / 1.000.000

dove V è la tensione RMS in volt e I è la corrente RMS in ampere.

Potenza apparente trifase

Per un sistema elettrico trifase bilanciato che utilizza tensione concatenata e corrente di linea:

MVA = sqrt(3) × V_L-L × I_L / 1.000.000

Riorganizzando per calcolare la corrente:

I_L = MVA × 1.000.000 / (sqrt(3) × V_L-L)

Queste equazioni calcolano la potenza apparente dai valori RMS. Non includono il fattore di potenza a meno che il risultato richiesto non sia la potenza attiva.

Esempio svolto: Corrente di un trasformatore da 10 MVA

Si consideri un trasformatore trifase da 10 MVA con tensione nominale 33/11 kV.

Sul lato 33 kV:

I = 10.000.000 / (sqrt(3) × 33.000)
I ≈ 175 A

Sul lato 11 kV:

I = 10.000.000 / (sqrt(3) × 11.000)
I ≈ 525 A

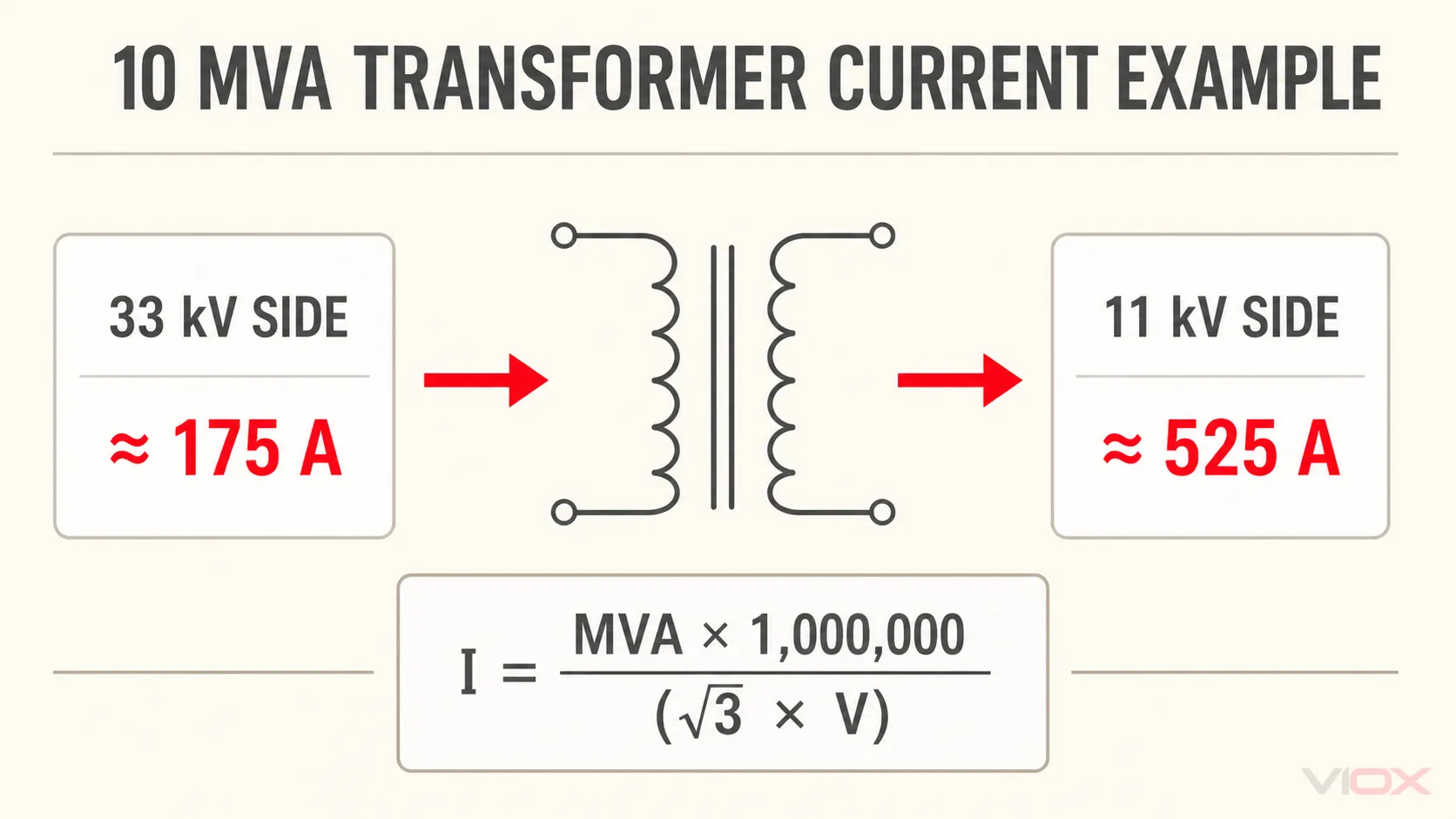

Esempio di corrente di un trasformatore da 10 MVA che mostra circa 175 A a 33 kV e 525 A a 11 kV

La potenza apparente nominale è all'incirca la stessa su entrambi i lati, ma l'avvolgimento a tensione inferiore trasporta più corrente. Il carico effettivo deve anche rispettare la classe di raffreddamento, i limiti di temperatura, la posizione del commutatore, le armoniche, le condizioni di installazione e le istruzioni del produttore del trasformatore.

Perché i trasformatori sono classificati in MVA invece che in MW?

Il riscaldamento del trasformatore è determinato principalmente dalle perdite dipendenti dalla tensione e dalla corrente. Il trasformatore deve sopportare la tensione e la corrente RMS indipendentemente dal fattore di potenza del carico. Poiché il fattore di potenza appartiene principalmente al carico collegato, la capacità del trasformatore è espressa in VA, kVA o MVA anziché in W o MW.

Ciò non significa che il fattore di potenza sia irrilevante. A parità di potenza erogata in MW, un fattore di potenza inferiore richiede un valore di MVA più elevato e una corrente maggiore:

Carico reale	Fattore di potenza	Potenza apparente richiesta
8 MW	1.00	8 MVA
8 MW	0.90	8.89 MVA
8 MW	0.80	10 MVA
8 MW	0.70	11.43 MVA

Per una spiegazione più approfondita sulle taglie dei trasformatori più piccoli, vedere Comprendere la potenza nominale in kVA dei trasformatori.

Come leggere la potenza nominale in MVA di una targhetta

Un valore in MVA non dovrebbe mai essere letto da solo. Verificalo insieme a:

tensioni nominali primaria e secondaria;
numero di fasi e frequenza;
corrente nominale per ogni avvolgimento;
gruppo vettoriale e collegamento;
impedenza percentuale;
campo di regolazione e posizione del commutatore;
metodo di raffreddamento;
informazioni sull'aumento di temperatura e sull'isolamento;
norma applicabile per il trasformatore.

La potenza nominale in MVA non definisce di per sé la corrente di cortocircuito disponibile. Sono necessari anche l'impedenza del trasformatore e la potenza del sistema a monte. Inoltre, non indica quanta energia il trasformatore eroga nel tempo; l'energia è misurata in unità come MWh, non MVA.

Errori comuni sugli MVA

Trattare gli MVA come MW

Gli MVA equivalgono ai MW solo quando il fattore di potenza è 1.00. Per altri fattori di potenza, utilizzare MW = MVA × fattore di potenza.

Confondere la potenza con l'energia

MVA è una potenza apparente istantanea. MWh è l'energia accumulata nel tempo. Non sono intercambiabili.

Omettere il fattore radice quadrata di tre

La formula trifase bilanciata che utilizza la tensione di linea e la corrente di linea include sqrt(3). La formula monofase no.

Utilizzare la tensione nominale senza verificare l'avvolgimento

Un trasformatore ha correnti nominali differenti sui lati ad alta e bassa tensione. Utilizzare la tensione dell'avvolgimento in fase di valutazione.

Domande comuni

Quanti kVA ci sono in 1 MVA?

Un MVA equivale a 1.000 kVA.

Quanti MW ci sono in 1 MVA?

Dipende dal fattore di potenza. Con un fattore di potenza unitario, 1 MVA equivale a 1 MW. Con un fattore di potenza di 0,8, 1 MVA corrisponde a 0,8 MW.

Una potenza nominale in MVA più elevata è sempre migliore?

No. La potenza nominale deve corrispondere al carico del sistema elettrico, alla tensione, al livello di guasto, alle condizioni di raffreddamento, al piano di espansione, agli obiettivi di efficienza e al progetto di protezione. Il sovradimensionamento può aumentare i costi e alterare le prestazioni del sistema senza risolvere i problemi di basso fattore di potenza o le armoniche.

Definizione finale

MVA significa megavolt-ampere, un'unità di potenza apparente pari a un milione di volt-ampere. Utilizzare i MVA con la tensione per calcolare la corrente AC e utilizzare il fattore di potenza per convertire tra MVA e MW. Quando si legge la potenza nominale di un trasformatore o di un generatore, verificare l'intera targhetta piuttosto che considerare il valore in MVA come potenza reale, energia o capacità di guasto.
