Un scatola di giunzione racchiude giunzioni o punti di connessione dei conduttori. Un scatola terminale organizza i conduttori a morsetti definiti. Un scatola di distribuzione, nel senso di distribuzione di potenza qui utilizzato, divide un'alimentazione in ingresso tra circuiti in uscita con protezione e commutazione specificate. Classificare la funzione elettrica completata, non la posizione, il materiale o l'aspetto dell'involucro.
I nomi possono sovrapporsi. Una scatola di derivazione può contenere morsettiere e un involucro per morsetti può distribuire un'alimentazione comune. Nessuna delle due descrizioni da sola stabilisce che l'apparecchiatura sia un quadro di distribuzione protetto.
Confronto rapido: Funzione, Hardware e Protezione
| Punto di confronto | Scatola di derivazione | Scatola morsettiera | Scatola o quadro di distribuzione |
|---|---|---|---|
| Funzione principale | Contenere e proteggere giunzioni, derivazioni o punti di connessione | Fornire un'interfaccia organizzata a morsetti definiti | Allocare potenza tra circuiti in uscita specificati |
| Hardware tipico | Connettori, giunti o dispositivi di terminazione idonei | Morsettiere o prigionieri, marcatori, supporti e ingressi cavi | Dispositivi di protezione, commutazione, sbarre e hardware di connessione appropriati al progetto |
| Relazione del circuito | Prosegue o dirama i conduttori | Mappa i conduttori ai morsetti; può anche distribuire un potenziale comune | Stabilisce una disposizione di circuito in ingresso/uscita con uno schema di protezione definito |
| Interruzione automatica dei guasti | Non fornito dall'involucro o da un connettore ordinario | Non fornito da un morsetto passante ordinario | Fornito dai dispositivi di protezione specificati, entro le loro portate e coordinamento |
| Documento principale da esaminare | Schema di collegamento e idoneità dell'involucro | Schema dei morsetti, dati del dispositivo e requisiti di interfaccia | Schema dei circuiti, portate dell'assemblaggio, schema di protezione e prove di verifica |
| Typical application | Collegamenti di illuminazione, giunzioni di cavi o punti di connessione sul campo | Morsetti macchina, cablaggio di strumenti o interfacce cavo-campo | Distribuzione di potenza in edifici, macchine o a livello locale |
Queste sono descrizioni funzionali, non tre categorie di prodotti globalmente esclusive. Chiedere se la scatola unisce conduttori, organizza un'interfaccia o distribuisce circuiti protetti. Quindi ispezionare il progetto effettivo.

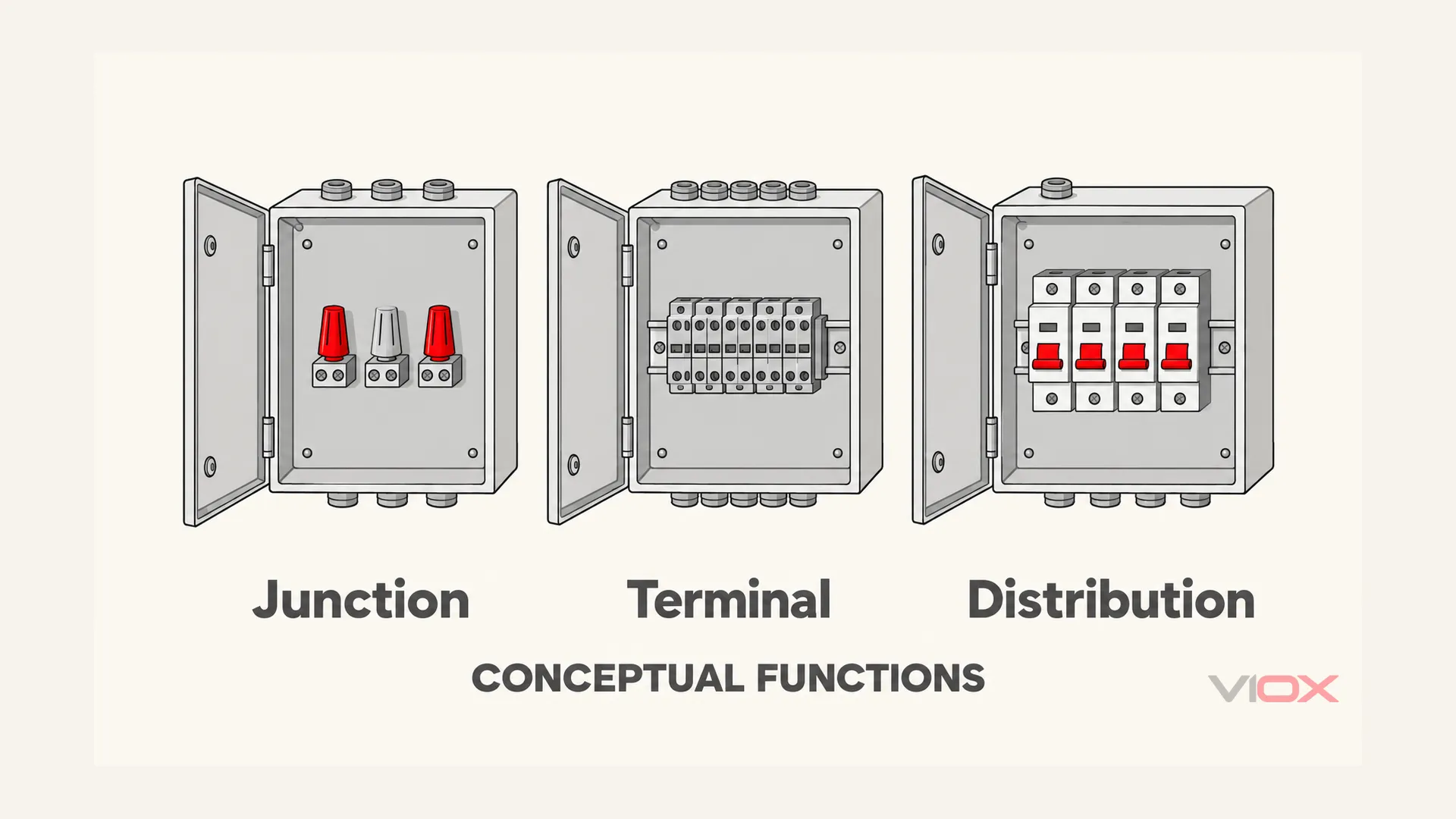

L'apparecchiatura è generica. Il disegno distingue le funzioni; non è un layout di installazione approvato, uno schema di connessione dei morsetti o una dichiarazione di certificazione del prodotto.
Cosa rende diversa ogni scatola?
Scatola di derivazione: una posizione di connessione protetta
Una scatola di derivazione fornisce un involucro per le connessioni dei conduttori. Giunzioni o connettori idonei realizzano la connessione elettrica; l'involucro li contiene e li protegge dall'accesso o dalle condizioni ambientali in base al suo design.
Non esiste una regola generale secondo cui una scatola di derivazione debba contenere connettori a crimpare sciolti anziché morsetti fissi. La sua funzione di involucro rimane rilevante quando sono installati i morsetti. La Commissione Elettrotecnica Internazionale IEC 60670-22:2024, per installazioni elettriche fisse domestiche e simili, copre scatole di connessione e involucri, comprese scatole di derivazione e di derivazione nel suo ambito. Non è uno standard universale per ogni involucro industriale.
Per il panorama più ampio degli involucri e delle parti funzionali, vedere l' introduzione alle scatole di derivazione.
Scatola morsettiera: un'interfaccia di cablaggio definita
Una scatola morsettiera enfatizza la disposizione dei collegamenti: ogni conduttore si collega a un morsetto o a un perno assegnato. L'identificazione e una schema dei morsetti rendono l'interfaccia tracciabile. La scatola può essere montata su un motore, sul telaio di una macchina o su una parete tra i dispositivi sul campo e un pannello di controllo.
L'hardware dei morsetti può essere a vite, a molla o un altro design supportato. IEC 60947-7-1:2025 indirizza blocchi morsettiera specificati per conduttori in rame, principalmente per uso industriale o simile. La prova di conformità per un componente morsettiera non stabilisce automaticamente la capacità del suo involucro o dell'installazione completa.
Dove la decisione riguarda specificamente terminazioni organizzate rispetto a un'altra disposizione di connessione, la confronto scatola morsettiera vs scatola di derivazione è la risorsa più approfondita. La presenza di una morsettiera non rende errate le parole “scatola di derivazione”.
Scatola di distribuzione: un'assemblaggio definito per la distribuzione di potenza
Per questo confronto, una scatola o un quadro di distribuzione riceve alimentazione e fornisce più circuiti in uscita attraverso la disposizione di protezione e commutazione specificata. La sua identità deriva dall'architettura del circuito e dalla capacità di assemblaggio, non semplicemente dall'avere una guida DIN o un cavo di ingresso di grandi dimensioni.
Tuttavia, i fornitori utilizzano anche “scatola di distribuzione” per involucri contenenti morsetti di distribuzione senza dispositivi di protezione locali. Chiarire quale significato è inteso prima di ordinare. Un blocco di distribuzione di potenza divide un potenziale elettrico comune; un blocco ordinario non interviene automaticamente in caso di sovraccarico o interrompe un guasto come un interruttore automatico o un fusibile. La protezione deve essere stabilita altrove nella progettazione del circuito se non è inclusa localmente.
Un gruppo di distribuzione di potenza necessita di più di un elenco di valutazioni dei singoli componenti. Carico, aumento di temperatura, capacità di cortocircuito, isolamento e disposizioni di protezione devono essere verificati per l'apparecchiatura assemblata, se applicabile. IEC 61439-1:2020 fornisce regole generali insieme alla parte pertinente dell'assemblaggio; la Parte 1 da sola non costituisce l'intera base di conformità.
Il guida alla selezione della scatola di distribuzione contiene scelte dettagliate come vie del circuito, protezione, carico e configurazione dell'involucro.
Perché “Inizio, Metà, Fine” Non È una Regola Affidabile
La frase può descrivere un semplice percorso di alimentazione, ma fallisce come definizione o specifica:
- Un quadro secondario può trovarsi ben a valle del quadro principale, non al punto di partenza del sistema elettrico dell'edificio.
- Una scatola di morsetti montata a parete può trovarsi tra i sensori e un controllore, non alla fine di un circuito di alimentazione.
- Una scatola di derivazione può collegare conduttori vicino a un carico o all'interno di una disposizione di apparecchiature consentita.
- Le funzioni di distribuzione, morsettiera e derivazione possono coesistere in un unico assemblaggio opportunamente progettato.
Né la categoria può essere stabilita dal metallo rispetto alla plastica, da un coperchio incernierato rispetto a uno rimovibile, o dalla frequenza con cui qualcuno si aspetta di aprirlo. Tali scelte influenzano l'idoneità e la manutenzione; non sostituiscono la funzione elettrica.
Un involucro vuoto non diventa un quadro di distribuzione verificato solo perché gli interruttori automatici si adattano all'interno. Allo stesso modo, l'aggiunta di morsetti può organizzare le connessioni senza dimostrare la capacità di corrente, di guasto o ambientale dell'assemblaggio completato.
Quale scatola dovresti specificare? Tre scenari illustrativi
Collegamento Conduttori di Illuminazione
Se il compito consiste nell'involgere giunzioni di conduttori consentite lungo un circuito di illuminazione, specificare un idoneo contenitore di connessione per giunzioni e il suo hardware di connessione. Stabilire la disposizione dei conduttori, lo spazio, il sistema di ingresso e i requisiti di ubicazione. La derivazione all'interno di tale contenitore non è, di per sé, lo stesso compito della creazione di un nuovo quadro di distribuzione a circuito protetto.
Non scegliere dimensioni dalla categoria di denominazione. Il guida al dimensionamento delle scatole di derivazione separato calcolo applicabile del riempimento della scatola e della scatola di estrazione piuttosto che trattare una formula come universale.
Terminazione di diversi cavi di campo
Se i cavi provenienti da strumenti o dispositivi macchina devono terminare in posizioni identificate prima di proseguire verso un controllore, specificare un contenitore di morsetti con una distinta dei morsetti appropriata. Il tipo e la sezione del conduttore, la tensione del circuito, i requisiti di separazione, la marcatura, le posizioni di riserva e la disposizione degli ingressi influenzano la progettazione.
Questa disposizione può ancora essere chiamata scatola di derivazione da campo. Il requisito è un'interfaccia morsettiera documentata, non un involucro esterno diverso. Utilizzare la guida per morsettiere per i percorsi di selezione dell'hardware.
Alimentazione di diversi circuiti locali
Se un'alimentazione deve fornire diversi circuiti in uscita con dispositivi di protezione locali definiti, specificare un gruppo di distribuzione di potenza. Stabilire l'alimentazione in ingresso, i carichi dei circuiti in uscita, i dispositivi di protezione, le condizioni di guasto, il carico e i requisiti applicabili del gruppo.
Se l'attività consiste solo nel derivare un circuito già protetto presso morsetti di distribuzione, descrivere esplicitamente tale configurazione più specifica. Potrebbe trattarsi di un box di derivazione o di un contenitore di collegamento piuttosto che di un quadro di distribuzione. Il box di derivazione, box di giunzione e box di trazione affrontano tali diverse funzioni e i contesti di dimensionamento statunitensi.

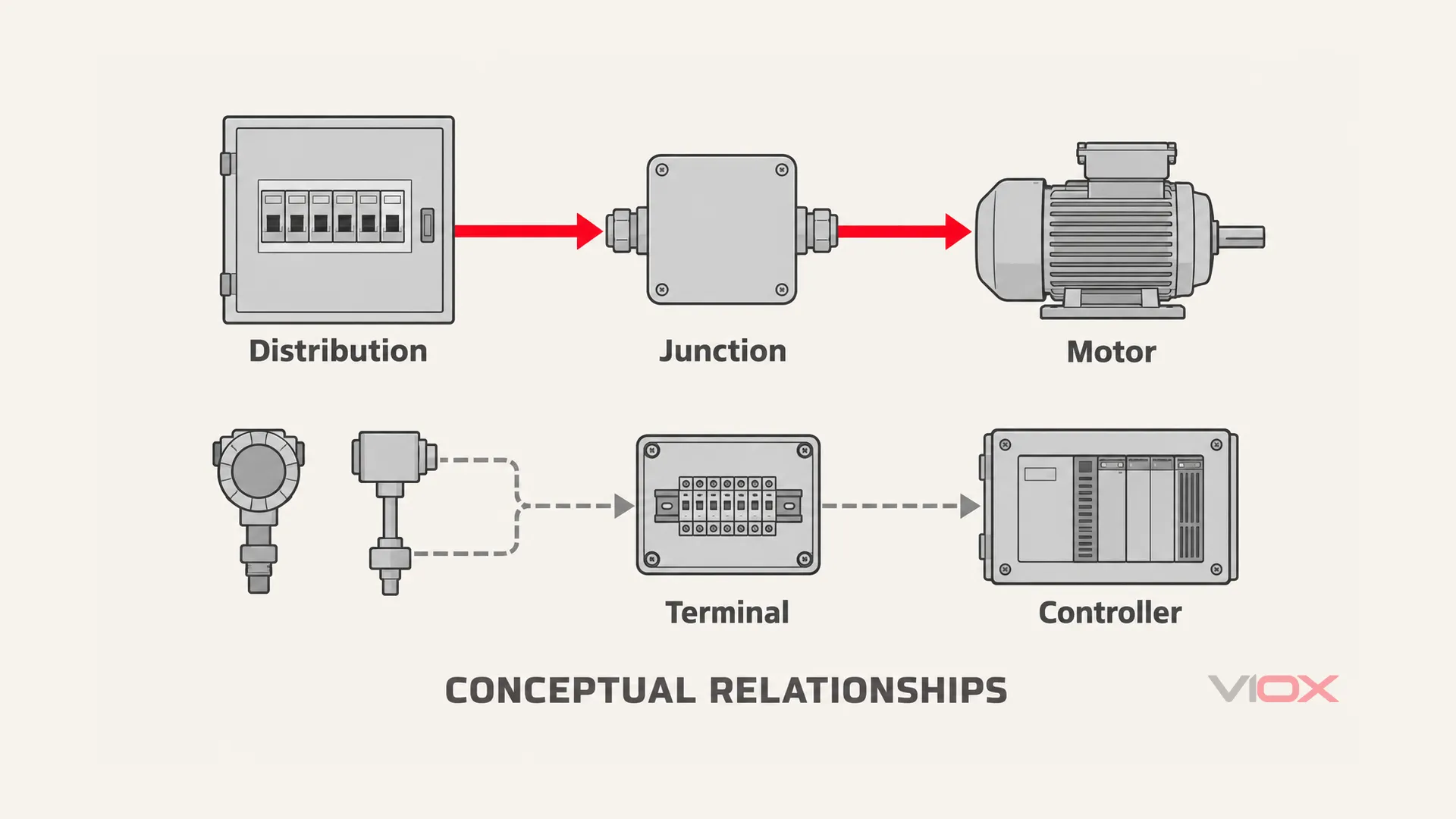

Le frecce continue mostrano le relazioni del sistema di alimentazione; le frecce tratteggiate mostrano una relazione di segnale separata. Questa non è deliberatamente una sequenza obbligatoria distribuzione-giunzione-morsetti. Neutro, terra di protezione, morsetti dei dispositivi e cablaggio di installazione sono omessi.
La protezione dell'involucro non è protezione elettrica
Tre diverse domande devono essere risposte prima di sostituire un prodotto con un altro:
- Il contenitore è adatto alla posizione? Verificare il grado di protezione IP richiesto, il materiale, la temperatura, gli accessori di ingresso e la configurazione installata. Norma IEC 60529 classifica la protezione IP dell'involucro. Una designazione IP non è una corrente nominale né una prova di protezione del circuito derivato.
- Le connessioni saranno adatte ai conduttori e al servizio? Verificare i morsetti, i connettori effettivi e le relative istruzioni, inclusa la compatibilità dei conduttori e le terminazioni consentite. Non dedurre la capacità di connessione dallo spazio fisico libero.
- L'apparecchiatura assemblata sarà adatta al circuito? Determinare i requisiti applicabili per l'assemblaggio, l'installazione e la protezione. La certificazione dei componenti e l'idoneità dell'involucro affrontano prove diverse rispetto alla verifica dell'assemblaggio finito.
Per esempio, IEC 61439-3:2024 si occupa dei quadri di distribuzione destinati ad essere utilizzati da persone comuni nell'ambito del suo scopo specificato. Non si applica semplicemente perché un fornitore chiama un involucro una “scatola DB”. Selezionare la parte applicabile dell'assemblaggio e i requisiti di installazione locali per l'apparecchiatura effettiva.
Nelle installazioni applicabili nei luoghi di lavoro negli Stati Uniti, l'Occupational Safety and Health Administration's OSHA 1910.305 include requisiti per coperchi, aperture inutilizzate chiuse, protezione ingresso conduttori e involucri idonei; anche le disposizioni di collegamento sono importanti ove applicabili. Tali obblighi non vengono rimossi scegliendo l'etichetta “terminal box” invece di “junction box”. Non stabiliscono che ogni regione utilizzi le stesse regole di installazione.
Il lavoro su apparecchiature installate richiede personale qualificato, isolamento appropriato e verifica secondo le procedure applicabili. Questo confronto non è un permesso per aprire apparecchiature sotto tensione o improvvisare un assemblaggio di distribuzione.
Descrivere la funzione prima di richiedere un preventivo
Invece di richiedere solo una scatola “di giunzione”, “terminale” o “di distribuzione”, scrivere la funzione intesa e includere la documentazione corrispondente.
| Se hai bisogno... | Descrivere l'apparecchiatura richiesta in questo modo | Includere questi input |
|---|---|---|
| Connessioni conduttori racchiuse | Involucro di connessione per i giunti o le derivazioni specificate | Conduttori, connettori, layout di ingresso, spazio disponibile e ambiente |
| Un'interfaccia di cablaggio organizzata | Involucro morsettiera con una distinta morsetti definita | Funzioni del circuito, dettagli del conduttore, tipi di morsetti, marcature e posizioni libere |
| Circuiti in uscita protetti | Gruppo di distribuzione di potenza con circuiti in ingresso e in uscita specificati | Dettagli di alimentazione, distinta carichi, condizioni di guasto, protezione, struttura del gruppo e ambiente |
Per una richiesta illustrativa di un involucro morsettiera, una descrizione più chiara è: “Involucro da parete per morsettiera per la tabella morsetti allegata; fornire i dati del dispositivo terminale, la disposizione degli ingressi, lo spazio di cablaggio disponibile e le prove per l'ambiente specificato.” Identifica il compito senza inventare dimensioni, correnti nominali o marchi di conformità.
Per la valutazione del prodotto, iniziare con il relativo famiglia di scatole di derivazione VIOX o famiglia di quadri di distribuzione, quindi confermare il modello esatto e se l'offerta copre un involucro vuoto, hardware di connessione montato o un assemblaggio completo verificato.
