Một hộp nối bao bọc các mối nối hoặc điểm kết nối của dây dẫn. Một hộp thiết bị đầu cuối tổ chức các dây dẫn tại các đầu nối xác định. Một hộp phân phối, theo nghĩa phân phối điện được sử dụng ở đây, chia nguồn điện đầu vào thành các mạch ra với chức năng bảo vệ và đóng cắt được chỉ định. Phân loại chức năng điện đã hoàn thành, không phải vị trí, vật liệu hoặc hình thức của vỏ bọc.
Các tên gọi có thể trùng lặp. Hộp nối có thể chứa các khối đấu cuối, và vỏ bọc đầu nối có thể phân phối nguồn chung. Không mô tả nào riêng lẻ xác định thiết bị là bảng phân phối được bảo vệ.
So sánh nhanh: Chức năng, phần cứng và bảo vệ
| Điểm so sánh | 接线盒 | Hộp đấu nối | Hộp hoặc bảng phân phối |
|---|---|---|---|
| Chức năng chính | Chứa và bảo vệ các mối nối, mối nối hoặc điểm kết nối | Cung cấp giao diện có tổ chức tại các đầu nối xác định | Phân bổ nguồn điện cho các mạch ra được chỉ định |
| Phần cứng điển hình | Các đầu nối, mối nối hoặc thiết bị đầu cuối phù hợp | Các khối đầu cuối hoặc đinh tán, đánh dấu, giá đỡ và đầu vào cáp | Các thiết bị bảo vệ, đóng cắt, thanh cái và phần cứng kết nối phù hợp với thiết kế |
| Mối quan hệ mạch điện | Tiếp tục hoặc phân nhánh dây dẫn | Ánh xạ dây dẫn tới các đầu nối; cũng có thể phân phối một điện thế chung | Thiết lập một sơ đồ mạch vào/ra với một sơ đồ bảo vệ được xác định |
| Ngắt lỗi tự động | Không được cung cấp bởi vỏ hộp hoặc đầu nối thông thường | Không được cung cấp bởi đầu nối xuyên thông thường | Được cung cấp bởi các thiết bị bảo vệ được chỉ định, trong phạm vi định mức và phối hợp của chúng |
| Tài liệu chính cần xem xét | Bố trí kết nối và sự phù hợp của vỏ hộp | Bảng đấu nối, dữ liệu thiết bị và yêu cầu giao diện | Bảng mạch, định mức lắp ráp, bố trí bảo vệ và bằng chứng xác minh |
| Ứng dụng điển hình | Các kết nối chiếu sáng, mối nối cáp hoặc điểm kết nối tại hiện trường | Các đầu nối máy, dây nối thiết bị hoặc giao diện cáp tại hiện trường | Phân phối điện cho tòa nhà, máy móc hoặc cục bộ |
Đây là các mô tả chức năng, không phải ba danh mục sản phẩm loại trừ lẫn nhau trên toàn cầu. Hỏi xem hộp nối các dây dẫn, tổ chức một giao diện hay phân phối các mạch được bảo vệ. Sau đó, kiểm tra thiết kế thực tế.
Thiết bị là loại chung. Bản vẽ phân biệt các chức năng; đây không phải là sơ đồ lắp đặt đã được phê duyệt, lịch trình kết nối đầu cuối hoặc tuyên bố chứng nhận sản phẩm.
Điều gì làm cho mỗi loại hộp khác nhau?
Hộp nối: Vị trí kết nối được bảo vệ
Hộp nối cung cấp một vỏ bọc cho các kết nối dây dẫn. Các mối nối hoặc đầu nối phù hợp tạo ra kết nối điện; vỏ bọc chứa chúng và bảo vệ chống truy cập hoặc các điều kiện môi trường theo thiết kế của nó.
Không có quy tắc chung nào cho rằng hộp nối phải chứa các đầu nối nối tạm thời thay vì các đầu cuối cố định. Chức năng vỏ bọc của nó vẫn còn liên quan khi lắp đặt các đầu cuối. Ủy ban Kỹ thuật Điện Quốc tế IEC 60670-22:2024, cho các lắp đặt điện cố định trong gia đình và tương tự, bao gồm các hộp nối và vỏ bọc, bao gồm cả hộp nối và hộp nối nhánh trong phạm vi của nó. Nó không phải là tiêu chuẩn phổ quát cho mọi vỏ bọc công nghiệp.
Đối với cảnh quan vỏ bọc rộng hơn và các bộ phận chức năng, hãy xem giới thiệu hộp nối.
Hộp đầu cuối: Giao diện đấu dây được xác định
Hộp đấu nối nhấn mạnh cách bố trí đầu cuối: mỗi dây dẫn kết nối tại một đầu nối hoặc bu lông được chỉ định. Việc nhận dạng và bảng đấu nối giúp giao diện có thể truy vết. Hộp có thể được gắn trên động cơ, trên khung máy hoặc trên tường giữa các thiết bị hiện trường và bảng điều khiển.
Phần cứng đấu nối có thể là loại kẹp vít, kẹp lò xo hoặc một thiết kế được hỗ trợ khác. IEC 60947-7-1:2025 đề cập đến các khối đấu nối được chỉ định cho dây dẫn đồng, chủ yếu cho mục đích công nghiệp hoặc tương tự. Bằng chứng tuân thủ cho một thành phần đấu nối không tự động thiết lập khả năng của vỏ bọc hoặc toàn bộ lắp đặt.
Khi quyết định là các đầu cuối được tổ chức cụ thể so với một cách bố trí kết nối khác, thì so sánh hộp đấu nối và hộp nối là nguồn tài liệu sâu hơn. Sự hiện diện của một khối đấu nối không làm cho các từ “hộp nối” trở nên không chính xác.
Hộp Phân Phối: Một Lắp Ráp Phân Phối Nguồn Được Định Nghĩa
Đối với so sánh này, hộp hoặc bảng phân phối nhận nguồn và cung cấp nhiều mạch ra thông qua bộ phận bảo vệ và chuyển mạch được chỉ định. Danh tính của nó xuất phát từ kiến trúc mạch và khả năng lắp ráp, không chỉ đơn thuần là có thanh ray hoặc cáp vào lớn.
Tuy nhiên, nhà cung cấp cũng sử dụng thuật ngữ “hộp phân phối” cho các tủ chứa các đầu nối phân phối mà không có thiết bị bảo vệ cục bộ. Làm rõ ý nghĩa nào được sử dụng trước khi đặt hàng. Một khối phân phối điện chia một điện thế điện chung; một khối thông thường không tự động ngắt khi quá tải hoặc ngắt lỗi như máy cắt điện hoặc cầu chì. Cần thiết lập bảo vệ ở nơi khác trong thiết kế mạch nếu nó không được bao gồm cục bộ.
Một bộ lắp ráp phân phối điện cần nhiều hơn là một danh sách các định mức thành phần riêng lẻ. Tải, tăng nhiệt độ, khả năng ngắn mạch, cách điện và các sắp xếp bảo vệ phải được xác minh cho thiết bị lắp ráp khi áp dụng. IEC 61439-1:2020 cung cấp các quy tắc chung cùng với phần lắp ráp liên quan; Phần 1 một mình không phải là cơ sở tuân thủ toàn bộ.
Những hướng dẫn chọn hộp phân phối chứa các lựa chọn chi tiết như các đường mạch, bảo vệ, tải và cấu hình vỏ.

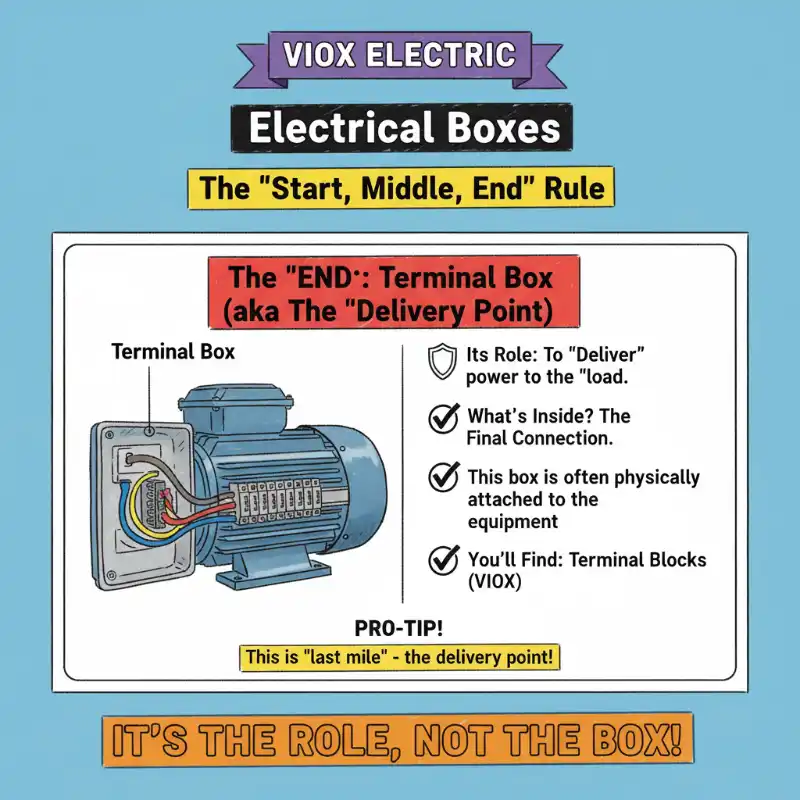

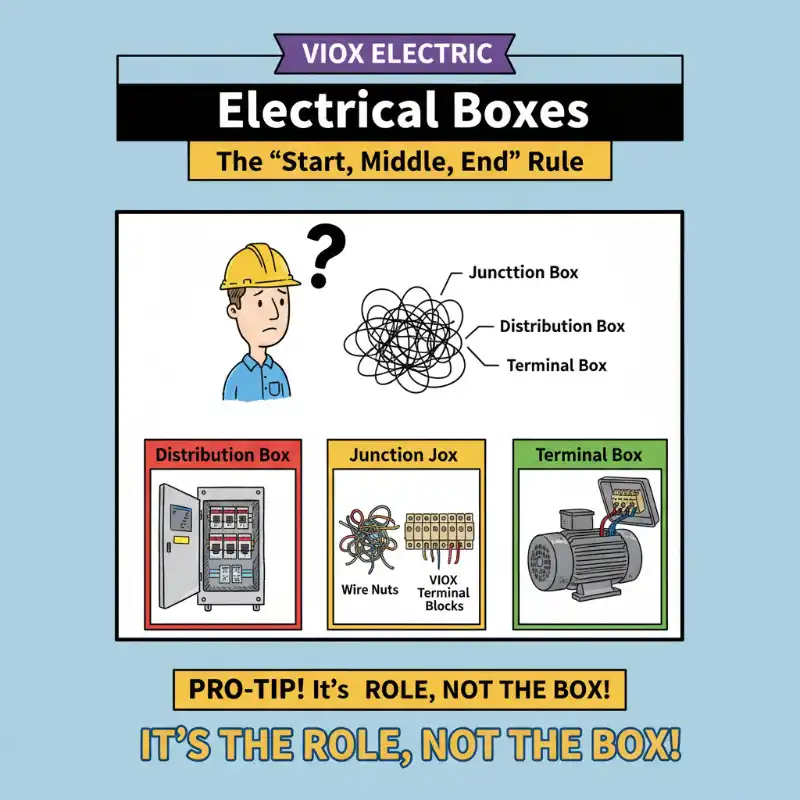

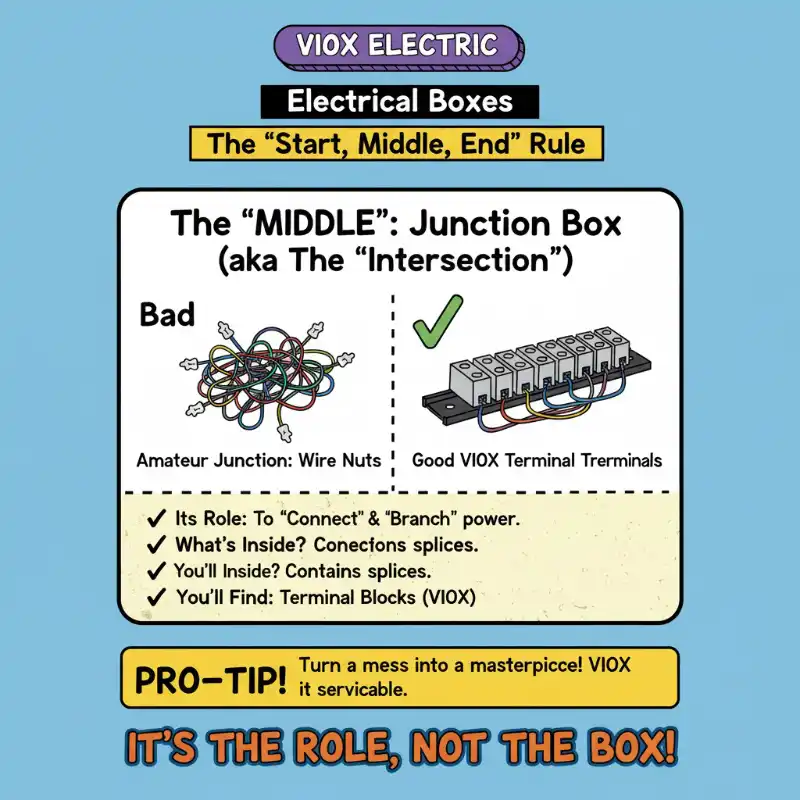

Tại sao “Bắt đầu, Giữa, Kết thúc” Không Phải là Quy Tắc Đáng Tin Cậy
Cụm từ này có thể mô tả một tuyến cấp nguồn đơn giản, nhưng nó không phù hợp làm định nghĩa hoặc thông số kỹ thuật:
- Một bảng phân phối phụ có thể nằm xa bảng chính, không phải là điểm bắt đầu của hệ thống điện của tòa nhà.
- Một hộp đấu nối gắn tường có thể nằm giữa các cảm biến và bộ điều khiển, không phải ở cuối mạch điện.
- Một hộp nối có thể kết nối các dây dẫn gần tải hoặc trong một bố trí thiết bị được cho phép.
- Các chức năng phân phối, đấu nối và nối tiếp có thể cùng tồn tại trong một bộ lắp ráp được thiết kế phù hợp.
Danh mục này cũng không thể được xác định dựa trên vật liệu kim loại hay nhựa, nắp bản lề hay nắp tháo rời, hoặc tần suất người ta dự kiến mở nó. Những lựa chọn đó ảnh hưởng đến sự phù hợp và bảo trì; chúng không thay thế chức năng điện.
Một vỏ rỗng không trở thành bảng phân phối được xác minh chỉ vì các máy cắt điện vừa vặn bên trong. Tương tự, việc thêm các đầu nối có thể sắp xếp các kết nối mà không chứng minh được khả năng về dòng điện, sự cố hoặc môi trường của bộ lắp ráp hoàn chỉnh.
Nên chỉ định loại hộp nào? Ba tình huống minh họa
Kết nối dây dẫn chiếu sáng
Nếu nhiệm vụ là bao bọc các mối nối dây dẫn cho phép dọc theo một mạch chiếu sáng, hãy chỉ định một hộp nối đấu nối phù hợp và phần cứng kết nối của nó. Thiết lập cách bố trí dây dẫn, không gian, hệ thống đầu vào và các yêu cầu về vị trí. Việc phân nhánh bên trong hộp đó tự nó không phải là nhiệm vụ giống như tạo một bảng phân phối mạch được bảo vệ mới.
Không chọn kích thước từ tên danh mục. Các hướng dẫn định kích thước hộp đấu dây tính toán riêng biệt về dung lượng hộp và hộp kéo áp dụng thay vì coi một công thức là phổ quát.
Đấu nối nhiều cáp trường
Nếu cáp từ các thiết bị hoặc máy móc phải được đấu nối tại các vị trí được xác định trước khi tiếp tục đến bộ điều khiển, hãy chỉ định một hộp đấu nối với sơ đồ đấu nối phù hợp. Loại và kích thước dây dẫn, điện áp mạch, yêu cầu về khoảng cách, đánh dấu, vị trí dự phòng và cách bố trí lối vào ảnh hưởng đến thiết kế.
Cấu hình này vẫn có thể được gọi là hộp nối đấu dây tại hiện trường. Yêu cầu là một giao diện đấu nối được tài liệu hóa, không phải là vỏ ngoài khác. Sử dụng hướng dẫn khối đấu nối cho các quy trình lựa chọn phần cứng.
Cung cấp nhiều mạch cục bộ
Nếu một đường cấp nguồn phải cung cấp cho nhiều mạch ra với các thiết bị bảo vệ cục bộ được xác định, hãy chỉ định một bộ phân phối nguồn. Thiết lập nguồn cấp vào, các nhiệm vụ của mạch ra, thiết bị bảo vệ, điều kiện sự cố, tải và các yêu cầu lắp ráp áp dụng.
Nếu nhiệm vụ chỉ là chia một nhánh cấp nguồn đã được bảo vệ tại các đầu nối phân phối, hãy mô tả rõ ràng hơn về cấu hình hẹp hơn đó. Nó có thể là một hộp đấu nối hoặc hộp rẽ nhánh thay vì một bảng phân phối. hướng dẫn hộp rẽ nhánh, hộp nối và hộp kéo giải quyết các chức năng khác nhau đó và các ngữ cảnh kích thước của Hoa Kỳ.
Các mũi tên liền nét cho thấy mối quan hệ hệ thống điện; các mũi tên đứt nét cho thấy mối quan hệ tín hiệu riêng biệt. Điều này cố tình không phải là một trình tự bắt buộc từ phân phối đến nối dây đến đầu nối. Dây trung tính, dây nối đất bảo vệ, các đầu nối thiết bị và dây đi dây lắp đặt được bỏ qua.
Vỏ bảo vệ không phải là bảo vệ điện
Ba câu hỏi khác nhau phải được trả lời trước khi thay thế sản phẩm này bằng sản phẩm khác:
- Vỏ bọc có phù hợp với vị trí không? Kiểm tra xếp hạng bảo vệ chống xâm nhập (IP) yêu cầu, vật liệu, nhiệt độ, phụ kiện đầu vào và cấu hình đã lắp đặt. Tiêu chuẩn IEC 60529 phân loại mức độ bảo vệ IP của vỏ bao. Mã số IP không phải là định mức dòng điện hay bằng chứng về bảo vệ mạch nhánh.
- Các đầu nối có phù hợp với dây dẫn và chế độ làm việc không? Kiểm tra các đầu nối, bộ kết nối thực tế và hướng dẫn của chúng, bao gồm khả năng tương thích của dây dẫn và các kiểu đấu nối cho phép. Không suy luận khả năng kết nối từ không gian vật lý còn trống.
- Thiết bị đã lắp ráp có phù hợp với mạch điện không? Xác định các yêu cầu về lắp ráp, lắp đặt và bảo vệ áp dụng. Chứng nhận linh kiện và sự phù hợp của vỏ bao giải quyết các bằng chứng khác nhau từ việc xác minh lắp ráp hoàn chỉnh.
Ví dụ, IEC 61439-3:2024 đề cập đến các bảng phân phối dự định được vận hành bởi người không chuyên trong phạm vi quy định của nó. Nó không áp dụng chỉ vì nhà cung cấp gọi một vỏ bao là “hộp DB”. Chọn phần lắp ráp áp dụng và các yêu cầu lắp đặt tại chỗ cho thiết bị thực tế.
Trong các lắp đặt tại nơi làm việc áp dụng của Hoa Kỳ, Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp OSHA 1910.305 bao gồm các yêu cầu đối với nắp che, các lỗ chưa sử dụng được đóng kín, bảo vệ đầu vào dây dẫn và các vỏ phù hợp; các quy định nối đất cũng quan trọng khi áp dụng. Các nghĩa vụ đó không bị loại bỏ khi chọn nhãn “hộp đấu nối” thay vì “hộp nối dây”. Chúng không thiết lập rằng mọi khu vực đều sử dụng cùng một quy tắc lắp đặt.
Việc thao tác trên thiết bị đã lắp đặt đòi hỏi nhân sự có trình độ, cách ly phù hợp và xác minh theo các quy trình áp dụng. So sánh này không phải là sự cho phép mở thiết bị đang mang điện hoặc tự chế tạo một cụm phân phối.
Mô tả chức năng trước khi yêu cầu báo giá
Thay vì chỉ yêu cầu một hộp “nối dây”, “đấu nối” hoặc “phân phối”, hãy ghi rõ chức năng dự định và bao gồm tài liệu tương ứng.
| Nếu bạn cần… | Mô tả thiết bị được yêu cầu theo cách này | Bao gồm các đầu vào này |
|---|---|---|
| Các kết nối dây dẫn được bao bọc | Vỏ đấu nối cho các mối nối hoặc nhánh được chỉ định | Dây dẫn, đầu nối, cách bố trí lối vào, không gian có sẵn và môi trường |
| Giao diện đấu dây có tổ chức | Vỏ đầu nối với lịch trình đầu nối được xác định | Chế độ hoạt động của mạch, chi tiết dây dẫn, loại đầu nối, ký hiệu và vị trí trống |
| Các mạch ra được bảo vệ | Tập hợp phân phối điện với các mạch vào và ra được chỉ định | Chi tiết nguồn cấp, lịch trình tải, điều kiện sự cố, bảo vệ, khung lắp ráp và môi trường |
Đối với một yêu cầu về vỏ đầu nối minh họa, mô tả rõ ràng hơn là: “Hộp đấu nối gắn tường cho bảng đấu nối kèm theo; cung cấp dữ liệu thiết bị đấu nối, cách bố trí lối vào, không gian đi dây có sẵn và bằng chứng cho môi trường được chỉ định.” Nó xác định nhiệm vụ mà không cần đưa ra kích thước, định mức dòng điện hoặc dấu hiệu tuân thủ.
Để đánh giá sản phẩm, hãy bắt đầu với dòng hộp đấu nối VIOX hay dòng hộp phân phối, sau đó xác nhận kiểu máy chính xác và liệu báo giá có bao gồm vỏ rỗng, phần cứng đấu nối được lắp đặt hay một bộ lắp ráp hoàn chỉnh đã được xác minh.
