Nei sistemi elettrici, ATS sta per Automatic Transfer Switch (commutatore automatico di rete). Si tratta di un'apparecchiatura di commutazione che seleziona tra due fonti di alimentazione e trasferisce automaticamente un carico quando vengono soddisfatte le condizioni definite per la fonte. La fonte alternativa fornisce l'energia; l'ATS controlla quale fonte accettabile alimenta il carico.
| Sbagliata | Risposta diretta |
|---|---|
| Qual è il significato completo di ATS nel sistema elettrico? | Interruttore di trasferimento automatico |
| Qual è la sua funzione di base? | Selezionare una fonte accettabile e trasferire il carico automaticamente |
| Un ATS genera energia di riserva? | No. Un generatore, una linea di alimentazione di rete, un inverter o un'altra fonte forniscono energia |
| ATS è il termine formale IEC? | ATS è una terminologia comune del settore; la norma IEC 60947-6-1 utilizza ATSE per apparecchiature di commutazione automatica |
Cosa significa ATS su un disegno o una specifica elettrica?
Su uno schema unifilare del sistema elettrico, un quadro elettrico o un elenco apparecchiature, ATS identifica normalmente la funzione di commutazione automatica tra una fonte preferenziale e una fonte alternativa. Una configurazione comune è:
Fonte rete → ATS ← Fonte generatore; ATS → Carico
L'etichetta può riferirsi all'interruttore di trasferimento stesso o, in espressioni come quadro ATS, a un assieme contenente il meccanismo di commutazione, il controllore, i circuiti di rilevamento e le funzioni ausiliarie. Il contenuto esatto non può essere dedotto dal solo acronimo; verificare lo schema unifilare, le specifiche e la documentazione del prodotto.
Il Campo di applicazione della norma IEC 60947-6-1:2026 descrive l'apparecchiatura di commutazione di trasferimento come l'apparecchiatura che trasferisce un carico tra fonti di alimentazione. Include specificamente l'apparecchiatura di commutazione di trasferimento automatica (ATSE), compreso il controllore, e tratta separatamente i controllori ATS autonomi. Questo è il motivo per cui ATSE è il termine normativo più preciso anche se ATS è l'abbreviazione di settore e di ricerca più familiare.
Cosa fa, e cosa non fa, un commutatore automatico di rete (ATS)
| Funzione o dispositivo | Relazione con un ATS |
|---|---|
| Monitoraggio della fonte | Il controllore valuta le condizioni della fonte definite per il sistema |
| Trasferimento del carico | L'apparecchiatura di commutazione collega il carico alla fonte accettabile selezionata in base alla sua logica di controllo |
| Comando di avvio generatore | Alcuni sistemi ATS forniscono un contatto o un comando di avvio per il generatore; ciò non è garantito dalle sole lettere ATS da sole |
| Generatore | Produce energia alternativa; non si tratta dell'ATS |
| UPS | Condiziona o supporta temporaneamente un carico; non è un altro nome per un ATS |
| Protezione da sovracorrente | Deve essere coordinato come parte del sistema; la sola etichetta ATS non prova che sia inclusa tutta la protezione richiesta |
Questo limite è importante nelle specifiche. Scrivere solo “fornire ATS” lascia domande senza risposta riguardo alla disposizione delle fonti, ai poli, al trattamento del neutro, alla modalità di transizione, alle funzioni del controllore, alla capacità di tenuta, alla protezione e ai requisiti di assemblaggio. Questi sono input di selezione e progettazione, non parte della definizione dell'acronimo.

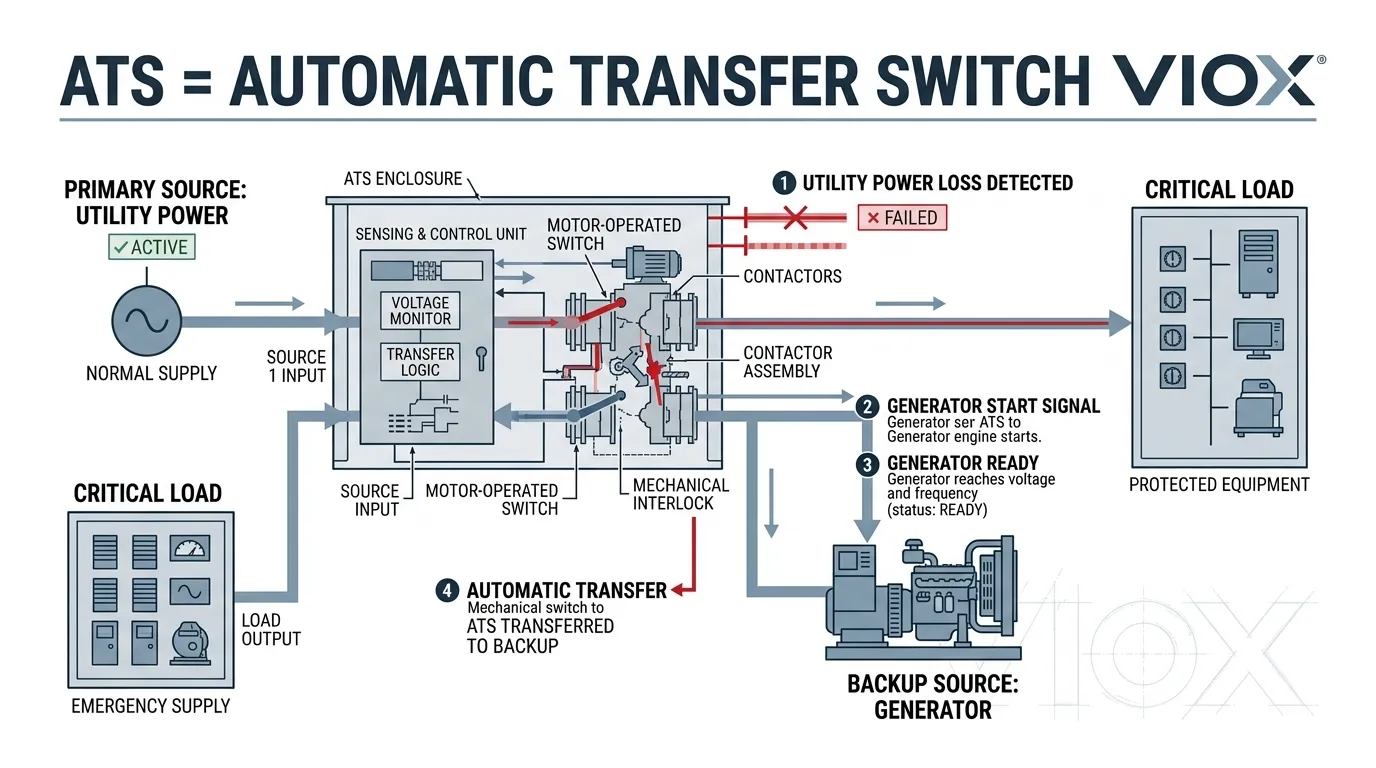

Sequenza operativa dell'ATS in quattro fasi
A livello di orientamento, un ATS esegue quattro funzioni:
- Monitoraggio: osservare le fonti preferenziale e alternativa.
- Qualifica: determinare se una fonte soddisfa le condizioni di accettazione configurate.
- Comando: emettere eventuali comandi di avvio o di trasferimento dipendenti dal sistema.
- Trasferimento: collegare il carico alla sorgente selezionata tramite il meccanismo di commutazione.
I ritardi effettivi, le soglie, il metodo di transizione, il comportamento di ritrasferimento e la sequenza di raffreddamento del generatore dipendono dall'apparecchiatura e dalla progettazione del sistema elettrico. Vedere come funziona un commutatore di trasferimento automatico (ATS) per la sequenza operativa completa, invece di considerare questa pagina di definizione come un riferimento per l'installazione.

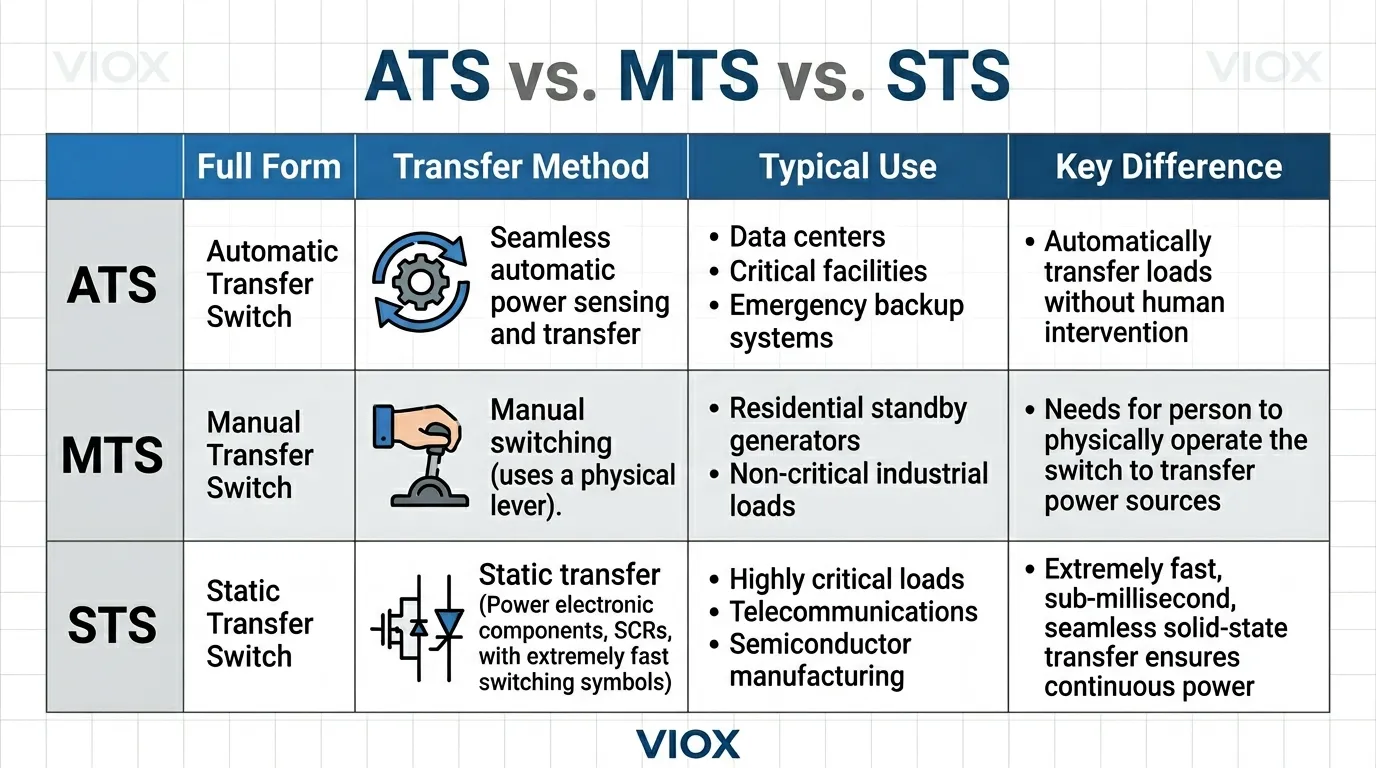

ATS, ATSE, MTS e STS: i confini della terminologia
| Termine | Espansione | Cosa indica il termine |
|---|---|---|
| ATS | Interruttore di trasferimento automatico | Nome comune per un dispositivo o una funzione di trasferimento della sorgente a controllo automatico |
| ATSE | Apparecchiatura di commutazione di trasferimento automatico | Terminologia IEC per l'apparecchiatura di commutazione di trasferimento automatico, incluso il controller all'interno dell'ambito della norma |
| MTS | Interruttore di trasferimento manuale | Il trasferimento della sorgente richiede un'azione dell'operatore anziché una decisione di trasferimento automatico |
| STS | Interruttore di trasferimento statico | Un dispositivo di trasferimento basato su tecnologia di commutazione statica; si tratta di un'architettura di trasferimento diversa da un ATS elettromeccanico convenzionale |
I termini sono correlati, ma non sono intercambiabili. Per una decisione sulla modalità operativa, utilizzare la specifica guida al commutatore di trasferimento manuale rispetto a quello automatico. Per architetture di alimentazione critica che confrontano la commutazione elettromeccanica e quella statica, vedere ATS rispetto a STS.
Nella valutazione dei prodotti in Nord America, UL Solutions elenca sia i commutatori di trasferimento automatici che quelli non automatici sotto UL 1008 nella propria pagina del servizio di certificazione e valutazione degli interruttori. Tale contesto di norma di prodotto è separato dai requisiti di installazione elettrica che si applicano al sistema completato in una specifica giurisdizione.
Di quale risorsa sugli ATS hai bisogno ora?
| Se la tua prossima domanda è... | Utilizza questa risorsa |
|---|---|
| Quali tipi, valori nominali e decisioni di sistema esistono? | Guida all'argomento dell'interruttore di trasferimento automatico |
| Cosa succede dal guasto della sorgente fino al ritrasferimento? | Come funziona un interruttore di trasferimento automatico |
| Il trasferimento dovrebbe essere manuale o automatico? | Interruttore di trasferimento manuale vs automatico |
| Come appaiono concettualmente i confini di potenza, rilevamento, avviamento, neutro e PE? | Riferimento schema elettrico ATS |
| Quali dispositivi VIOX sono disponibili per la valutazione? | Famiglia di prodotti interruttori di trasferimento automatico VIOX |
