V elektrických systémech, ATS je zkratka pro Automatic Transfer Switch (automatický přepínač zdrojů). Jedná se o přepínací zařízení, které volí mezi dvěma zdroji napájení a automaticky přenese zátěž, jakmile jsou splněny definované podmínky zdroje. Náhradní zdroj dodává energii; ATS řídí, který z přípustných zdrojů napájí zátěž.
| Otázka | Přímá odpověď |
|---|---|
| Co znamená zkratka ATS v elektrotechnice? | Automatický přepínač |
| Jaký je jeho základní úkol? | Vybrat přijatelný zdroj a automaticky přepnout zátěž |
| Generuje ATS záložní napájení? | Ne. Napájení dodává generátor, síťový přívod, střídač nebo jiný zdroj |
| Je ATS formální termín podle IEC? | ATS je běžné oborové označení; norma IEC 60947-6-1 používá ATSE pro zařízení pro automatické přepínání zdrojů |
Co znamená ATS ve výkresu nebo specifikaci elektrické soustavy?
V jednopólovém schématu elektrické soustavy, v rozpisu rozváděče nebo v seznamu zařízení, ATS obvykle označuje funkci automatického přepínání mezi preferovaným zdrojem a alternativním zdrojem. Běžné uspořádání je:

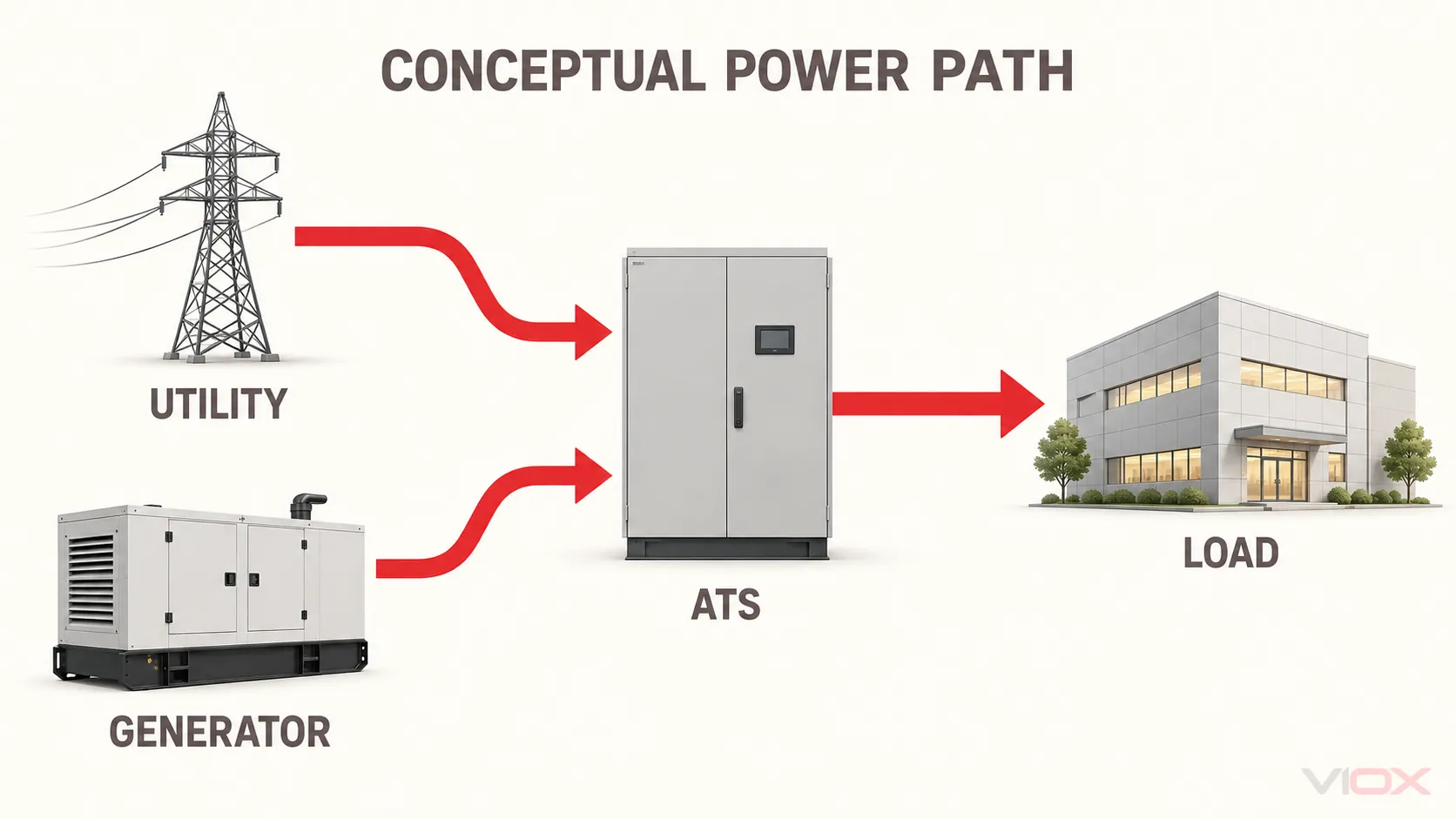

Zdroj sítě → ATS ← Zdroj generátoru; ATS → Zátěž
Označení se může vztahovat k samotnému přepínači nebo, ve frázích jako panel ATS, k sestavě obsahující spínací mechanismus, řídicí jednotku, snímací obvody a pomocné funkce. Přesný obsah nelze odvodit pouze ze zkratky; ověřte jednopólové schéma, specifikaci a produktovou dokumentaci.
Na stránkách Rozsah normy IEC 60947-6-1:2026 popisuje přepínací zařízení jako zařízení, které přepíná zátěž mezi zdroji napájení. Zahrnuje zejména automatické přepínací zařízení (ATSE), včetně řídicí jednotky, a samostatně se zabývá autonomními řídicími jednotkami ATS. To je důvod, proč ATSE je přesnější termín podle norem, i když ATS je známější vyhledávaná a průmyslová zkratka.
Co automatický přepínač zdrojů (ATS) dělá – a co nedělá
| Funkce nebo zařízení | Vztah k ATS |
|---|---|
| Monitorování zdroje | Řídicí jednotka vyhodnocuje podmínky zdroje definované pro danou elektrickou soustavu |
| Přepínání zátěže | Spínací zařízení připojuje zátěž k vybranému přípustnému zdroji podle své řídicí logiky |
| Příkaz ke spuštění generátoru | Některé systémy ATS poskytují kontakt nebo příkaz pro spuštění generátoru; to však není zaručeno samotnými písmeny ATS samotnými |
| Generátor | Vyrábí náhradní napájení; nejedná se o ATS |
| UPS | Upravuje nebo dočasně podporuje zátěž; nejedná se o jiný název pro ATS |
| Nadproudová ochrana | Musí být koordinováno jako součást soustavy; samotné označení ATS nedokazuje, že je zahrnuta veškerá požadovaná ochrana |
Tato hranice je ve specifikacích důležitá. Uvedení pouze “dodat ATS” ponechává nezodpovězené otázky ohledně uspořádání zdrojů, pólů, řešení nulového vodiče, způsobu přepínání, funkcí řídicí jednotky, odolnosti, ochrany a požadavků na sestavu. To jsou vstupy pro výběr a návrh, nikoliv součást definice této zkratky.
Provozní sekvence ATS ve čtyřech krocích
Na úrovni orientace plní ATS čtyři funkce:
- Monitorování: sledování preferovaného a alternativního zdroje.
- Kvalifikace: určení, zda zdroj splňuje nakonfigurované podmínky přijatelnosti.
- Příkaz: vydání jakýchkoli příkazů ke spuštění nebo přepnutí v závislosti na systému.
- Přepnutí: připojte zátěž k vybranému zdroji prostřednictvím spínacího mechanismu.
Skutečná zpoždění, prahové hodnoty, metoda přechodu, chování při zpětném přepnutí a sekvence dochlazování generátoru závisí na vybavení a návrhu elektrické soustavy. Viz jak funguje automatický přepínač zdrojů (ATS) pro úplnou provozní sekvenci, namísto považování této definiční stránky za instalační příručku.

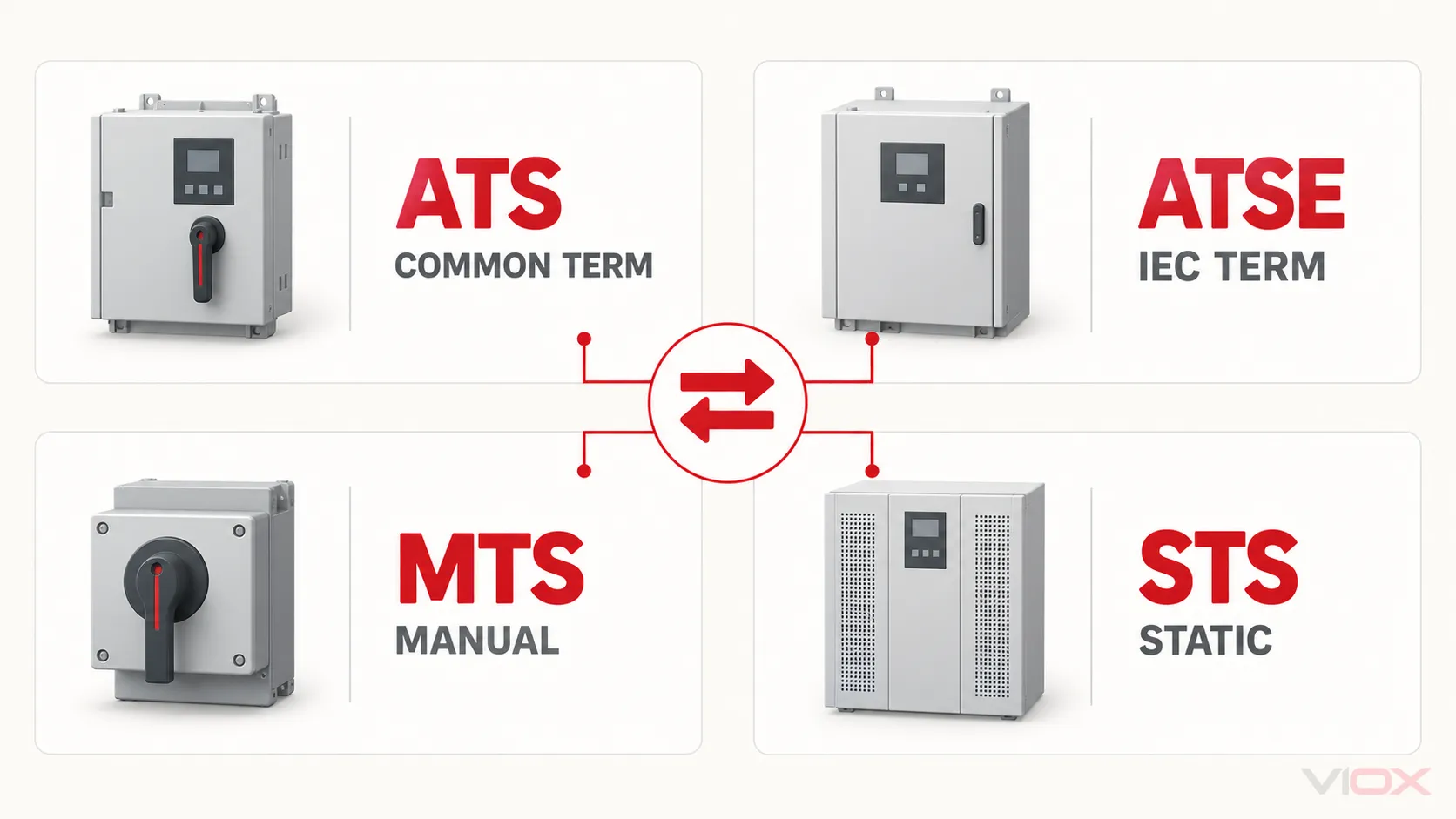

ATS, ATSE, MTS a STS: terminologické vymezení
| Termín | Rozšíření | Co vám tento termín říká |
|---|---|---|
| ATS | Automatický přepínač | Běžný název pro automaticky řízené zařízení nebo funkci pro přepínání zdrojů |
| ATSE | Automatické přepínací zařízení | Terminologie IEC pro automatické přepínací zařízení, včetně řídicí jednotky v rámci rozsahu normy |
| MTS | Ruční přepínač | Přepnutí zdroje vyžaduje zásah obsluhy namísto rozhodnutí o automatickém přepnutí |
| STS | Statický přepínač | Přepínací zařízení založené na technologii statického spínání; jedná se o odlišnou architekturu přepínání od konvenčního elektromechanického ATS |
Tyto pojmy spolu souvisejí, ale nejsou zaměnitelné. Pro rozhodování o provozním režimu použijte specializovanou příručku pro manuální a automatické přepínače. Pro architektury kritického napájení, které porovnávají elektromechanické a statické spínání, viz ATS versus STS.
Při hodnocení produktů v Severní Americe uvádí UL Solutions automatické i neautomatické přepínače pod UL 1008 na své stránce certifikačních a hodnoticích služeb pro přepínače. Tento kontext produktové normy je oddělený od požadavků na elektrickou instalaci, které se vztahují na dokončenou elektrickou soustavu v konkrétní jurisdikci.
Který zdroj informací o ATS potřebujete dále?
| Pokud je vaší další otázkou… | Použijte tento zdroj |
|---|---|
| Jaké existují typy, jmenovité hodnoty a systémová rozhodnutí? | Průvodce tématem automatického přepínače zdrojů |
| Co se děje od výpadku zdroje až po zpětné přepnutí? | Jak funguje automatický přepínač zdrojů |
| Mělo by být přepnutí manuální, nebo automatické? | Manuální vs. automatický přepínač zdrojů |
| Jak koncepčně vypadají hranice napájení, snímání, spouštění, nulového vodiče a PE? | Odkaz na schéma zapojení ATS |
| Která zařízení VIOX jsou k dispozici pro vyhodnocení? | Produktová řada automatických přepínačů VIOX |
