Kontak bantu adalah kontak kontrol arus rendah yang digunakan untuk pensinyalan, penguncian (interlocking), umpan balik, sirkuit pengunci mandiri (self-holding), dan status input PLC. Kontak utama adalah kontak daya yang digunakan untuk mengalihkan arus beban utama, seperti motor, pemanas, sirkuit penerangan, atau penyulang (feeder).
Versi singkatnya sederhana: Kontak utama membawa beban; kontak bantu memberi tahu sirkuit kontrol tentang apa yang terjadi. Keduanya terhubung secara mekanis pada banyak kontaktor dan pemutus sirkuit, tetapi tidak dapat dipertukarkan.

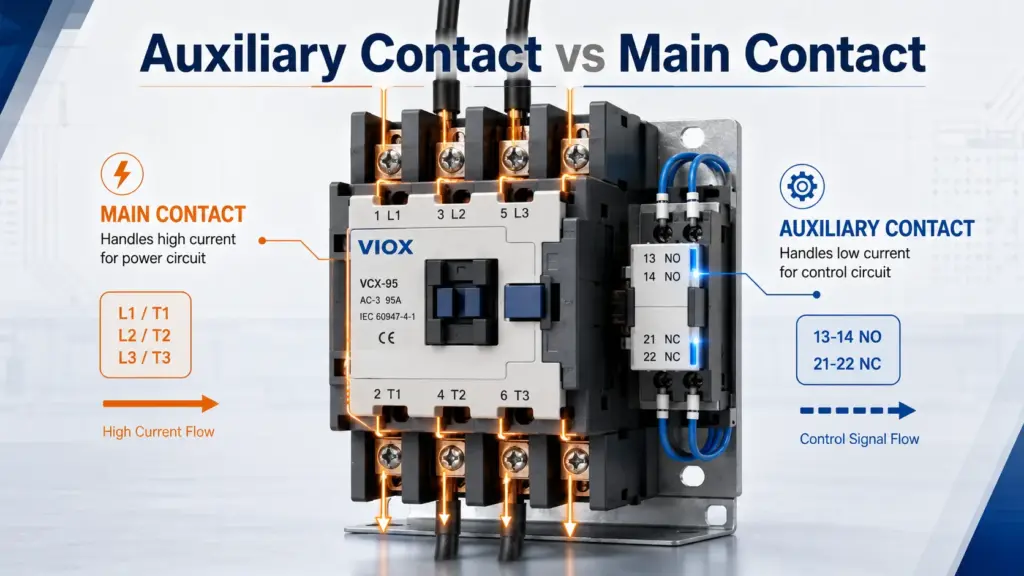

Pada kontaktor, kontak utama biasanya ditandai sebagai L1/T1, L2/T2, dan L3/T3. Kontak bantu umumnya ditandai sebagai 13-14 untuk normally open (NO) dan 21-22 untuk normally closed (NC). Pada pemutus sirkuit, kontak bantu digunakan untuk menunjukkan status terbuka/tertutup/terputus (tripped) ke sirkuit kontrol, sirkuit alarm, sistem manajemen gedung, atau PLC.
Perbandingan Singkat: Kontak Bantu vs Kontak Utama
| Barang | Kontak Utama | Kontak Bantu |
|---|---|---|
| Fungsi utama | Mengalihkan sirkuit daya | Memberi sinyal atau mengontrol sirkuit kontrol |
| Tingkat arus | Arus beban yang lebih tinggi | Arus kontrol yang lebih rendah |
| Terminal kontaktor tipikal | L1/T1, L2/T2, L3/T3 | 13-14 NO, 21-22 NC, 31-32 NC, 43-44 NO |
| Beban tipikal | Motor, pemanas, pencahayaan, penyulang (feeder), transformator | Input PLC, lampu indikator, interlock, rangkaian pengunci sendiri (self-holding) |
| Tugas pemutusan busur api (arc duty) | Dirancang untuk penyaklaran beban sesuai kategori pemanfaatannya | Tidak dirancang untuk memutus arus beban utama |
| Material dan ukuran kontak | Sistem kontak yang lebih besar dan lebih berat | Sistem kontak sinyal/kontrol yang lebih kecil |
| Bisakah saling menggantikan? | Tidak ada | Tidak ada |
| Risiko utama jika disalahgunakan | Kategori penggunaan yang salah, pengelasan kontak, panas berlebih | Kontak bantu terbakar, umpan balik salah, kegagalan kontrol |
Kontak bantu tidak meningkatkan jumlah arus yang dapat dialihkan oleh kontaktor. Kontak bantu juga tidak memberikan perlindungan beban lebih atau hubung singkat. Fungsi-fungsi tersebut dimiliki oleh perangkat seperti pemutus sirkuit (circuit breaker), sekering, relai beban lebih, pemutus sirkuit pelindung motor, dan relai proteksi.
Apa itu Kontak Utama?
Kontak utama adalah kontak pemutus daya di dalam kontaktor, relai, pemutus sirkuit, atau sakelar. Pada kontaktor, kontak utama menghubungkan dan memutuskan sirkuit beban saat koil diberi energi atau diputus energinya.
Untuk kontaktor tiga fase, terminal daya utama biasanya diberi label:
- L1 ke T1
- L2 ke T2
- L3 ke T3
Sisi L biasanya merupakan sisi saluran atau sisi suplai. Sisi T biasanya merupakan sisi beban. Untuk detail lebih lanjut mengenai penandaan terminal kontaktor, lihat panduan VIOX mengenai arti L1, L2, T1, dan T2 pada kontaktor.
Kontak utama dipilih berdasarkan jenis beban dan kategori pemanfaatan. Sebagai contoh, beban motor AC-3 jauh lebih berat bagi kontaktor dibandingkan beban resistif AC-1 karena penyalaan dan pemutusan motor melibatkan arus induktif. Jika kontak utama dipilih secara tidak tepat, akibatnya bisa berupa panas berlebih pada kontak, pengelasan (welding), percikan api yang berlebihan, atau masa pakai yang singkat.
Untuk detail kategori beban, lihat panduan VIOX mengenai Kategori pemanfaatan kontaktor AC-1, AC-2, AC-3, dan AC-4.
Apa itu Kontak Bantu (Auxiliary Contact)?
Kontak bantu adalah kontak tambahan yang dioperasikan secara mekanis yang digunakan dalam sirkuit kontrol. Kontak ini berubah status ketika kontaktor, relai, atau pemutus sirkuit (circuit breaker) berubah status.
Pada kontaktor, kontak bantu sering dipasang di bagian depan atau samping badan kontaktor. Ketika koil kontaktor menarik, kontak bantu berubah dari terbuka menjadi tertutup atau dari tertutup menjadi terbuka tergantung pada jenisnya.
Kontak bantu digunakan untuk:
- Sirkuit pengunci mandiri (self-holding) atau seal-in
- Interlock elektrik antar kontaktor
- Umpan balik PLC atau pengontrol
- Lampu indikator
- Sinyal alarm
- Indikasi status jarak jauh
- Kontrol sekuensial
- Logika keselamatan atau izin, jika digunakan dalam desain kontrol yang tepat
Batasan pentingnya adalah: kontak bantu merupakan kontak kontrol, bukan kontak daya. Kontak ini tidak boleh digunakan untuk menyalakan motor, pemanas, kompresor, pompa, atau beban utama lainnya.
Peringkat AC-15 dan DC-13 untuk Kontak Bantu
Kontak utama dipilih berdasarkan kategori pemanfaatan beban daya seperti AC-1, AC-3, atau AC-4. Kontak bantu biasanya dievaluasi sebagai perangkat sirkuit kontrol, sehingga kategori yang lebih relevan sering kali AC-15 dan DC-13 di bawah IEC 60947-5-1.
| Kategori Pemanfaatan | Tipe Beban Khas | Mengapa Hal Ini Penting untuk Kontak Bantu |
|---|---|---|
| AC-15 | Beban kontrol elektromagnetik AC, seperti koil kontaktor, koil relai, dan solenoid | Menentukan seberapa baik kontak menangani beban kontrol AC induktif |
| DC-13 | Beban kontrol elektromagnetik DC, seperti koil relai DC, solenoid, atau koil yang dikendalikan PLC | Lebih menuntut karena busur api DC tidak secara alami melewati titik nol |
Inilah sebabnya mengapa kontak bantu kecil mungkin memiliki peringkat arus yang berbeda untuk beban resistif, beban kontrol AC-15, dan beban kontrol DC-13. Sirkuit koil 24 V DC tidak secara otomatis lebih mudah daripada sirkuit lampu indikator 230 V AC; induktansi koil dan energi busur api sangat berpengaruh.
Untuk pengadaan B2B, jangan hanya menentukan “kontak bantu 1NO”. Mintalah konfigurasi kontak dan peringkat AC-15/DC-13 pada tegangan kontrol aktual yang digunakan di panel.
Penjelasan Kontak Bantu NO dan NC
Kontak bantu biasanya dijelaskan sebagai NO atau NC.
| Jenis Kontak | Nama Lengkap | Kondisi saat perangkat tidak dioperasikan | Kondisi saat perangkat beroperasi | Penggunaan Umum |
|---|---|---|---|---|
| TIDAK | Normally Open (Normalnya Terbuka) | Terbuka | Menutup | Self-holding, indikasi jalan, umpan balik “kontaktor ON” PLC |
| NC | Normally Closed (Normalnya Tertutup) | Tertutup | Membuka | Interlock, izin berhenti, logika gangguan, indikasi status berlawanan |
“Normal” berarti kondisi istirahat normal dari mekanisme kontaktor atau pemutus arus, bukan kondisi normal mesin. Untuk kontaktor, normal biasanya berarti koil tidak diberi energi.
Nomor Terminal Kontak Bantu Umum
Penomoran terminal gaya IEC membantu teknisi mengidentifikasi fungsi kontak tanpa menebak-nebak.
| Nomor Terminal | Jenis Kontak | Arti |
|---|---|---|
| 13-14 | Kontak bantu NO | Menutup saat perangkat beroperasi |
| 21-22 | Kontak bantu NC | Terbuka saat perangkat beroperasi |
| 31-32 | Kontak bantu NC | Kontak NC tambahan |
| 43-44 | Kontak bantu NO | Kontak NO tambahan |
| 53-54 | Kontak bantu NO | Kontak NO tambahan pada beberapa perangkat |
| 61-62 | Kontak bantu NC | Kontak NC tambahan pada beberapa perangkat |
Selalu periksa diagram pengabelan yang tercetak pada produk atau lembar data. Penomoran terminal adalah panduan yang kuat, namun konfigurasi perangkat yang sebenarnya harus diverifikasi sebelum melakukan pengabelan.
Cara Kerja Kontak Bantu pada Kontaktor
Pada kontaktor, koil menciptakan medan magnet yang menarik angker hingga tertutup. Pergerakan ini menutup kontak utama dan mengubah status kontak bantu hampir pada waktu yang bersamaan.
Untuk starter motor sederhana:
- Operator menekan tombol tekan start.
- Koil kontaktor mendapatkan energi (energized).
- Kontak utama menutup dan menyuplai daya ke motor.
- Kontak bantu NO menutup.
- Kontak bantu NO tersebut mem-bypass tombol tekan start dan menjaga rangkaian koil tetap aktif.
- Ketika tombol stop atau kontak beban lebih terbuka, koil akan melepas dan kontak bantu kembali ke kondisi istirahatnya.
Ini disebut sebagai sirkuit kontrol self-holding, seal-in, atau latching. Kontak bantu tidak memberi daya pada motor; kontak tersebut hanya mempertahankan sirkuit kontrol.
Aplikasi Umum Kontak Bantu
1. Sirkuit Self-Holding
Kontak bantu NO menjaga koil kontaktor tetap berenergi setelah tombol start dilepas. Ini adalah salah satu penggunaan paling umum pada panel kontrol motor.
2. Interlock Elektrik
Kontak bantu NC dapat mencegah dua kontaktor aktif secara bersamaan. Hal ini umum ditemukan pada starter maju/mundur, starter bintang-segitiga (star-delta), dan sirkuit transfer.
Pada starter motor pembalik arah, kontak bantu NC dari kontaktor maju dipasang secara seri dengan koil mundur, dan kontak bantu NC dari kontaktor mundur dipasang secara seri dengan koil maju. Hal ini membantu mencegah kedua kontaktor menutup secara bersamaan.
3. Umpan Balik PLC
Kontak bantu NO dapat memberi tahu PLC bahwa kontaktor telah aktif. Hal ini sering digunakan untuk pemantauan status, konfirmasi urutan, atau logika alarm.
Untuk keandalan yang lebih tinggi, teknisi harus memahami bahwa umpan balik bantu mengonfirmasi posisi mekanisme kontaktor, bukan selalu arus beban yang sebenarnya. Jika sistem memerlukan bukti bahwa arus mengalir, sensor arus atau pemantau daya mungkin juga diperlukan.
4. Lampu Indikator
Kontak bantu NO dapat menyalakan indikator “RUN” saat kontaktor diberi energi. Kontak NC dapat digunakan untuk indikasi status berlawanan jika sirkuit dirancang dengan benar.
5. Logika Urutan Kontrol
Kontak bantu dapat membuat logika kabel keras (hardwired) sederhana antara relai, pengatur waktu (timer), kontaktor, dan relai beban lebih (overload relay). Sebagai contoh, kontaktor kipas mungkin diizinkan untuk mulai hanya setelah kontaktor peredam mencapai status yang terkonfirmasi.
Kontak Bantu pada Pemutus Sirkuit (Circuit Breaker)
Pemutus sirkuit juga dapat menggunakan kontak bantu, namun tujuannya biasanya untuk indikasi status, bukan untuk penguncian mandiri (self-holding) kontrol motor.
Pada MCCB, ACB, dan beberapa pemutus sirkuit industri, kontak bantu dapat mengindikasikan:
- Pemutus sirkuit terbuka
- Pemutus sirkuit tertutup
- Pemutus sirkuit terputus (tripped)
- Status jarak jauh untuk PLC atau SCADA
- Umpan balik posisi pada panel kontrol
Kontak bantu pemutus sirkuit (circuit breaker) tidak boleh disalahartikan dengan fungsi proteksi. Kontak ini tidak memutus sirkuit dengan sendirinya. Kontak ini hanya mengubah status kontak untuk melaporkan status pemutus sirkuit.
Dalam beberapa dokumentasi switchgear dan pemutus sirkuit, terutama dalam bahasa proyek bergaya ANSI/IEEE, kontak bantu juga dapat dijelaskan sebagai “kontak a” dan “kontak b.” Sebuah kontak a biasanya terbuka (open) saat pemutus sirkuit terbuka dan tertutup (closed) saat pemutus sirkuit tertutup. Sebuah kontak b biasanya tertutup (closed) saat pemutus sirkuit terbuka dan terbuka (open) saat pemutus sirkuit tertutup. Selalu periksa diagram pengkabelan perangkat, karena konvensi proyek dan modul aksesori dapat bervariasi.
Untuk pembahasan spesifik mengenai pemutus arus, lihat panduan VIOX Panduan kontak bantu MCCB.
Kontak Bantu vs Kontak Alarm vs Shunt Trip
Istilah-istilah ini sering tertukar, namun memiliki fungsi yang berbeda.
| Perangkat atau Kontak | Fungsi Utama | Penggunaan Umum |
|---|---|---|
| Kontak bantu | Menunjukkan posisi perangkat atau mendukung logika kontrol | Umpan balik ON/OFF, interlock, self-holding |
| Kontak alarm | Menunjukkan kondisi trip atau gangguan | Alarm trip, sinyal gangguan, indikasi jarak jauh |
| Shunt trip | Memutus pemutus arus (breaker) secara elektrik saat diberi energi | Berhenti darurat, trip alarm kebakaran, trip jarak jauh |
| Undervoltage release | Memutus atau mencegah penutupan saat tegangan terlalu rendah | Interlock pengaman, proteksi kehilangan tegangan |
| Kontak utama | Mengalihkan arus beban | Sirkuit daya motor, feeder, pemanas, dan penerangan |
Shunt trip adalah aktuator. Kontak bantu adalah kontak sinyal. Keduanya bukan perangkat yang sama. Untuk aksesori pemutus arus (breaker), lihat panduan VIOX mengenai kumparan shunt trip pada MCCB dan shunt trip vs kumparan trip (trip coil).
Kontak Bantu (Auxiliary Contact) vs Kontaktor Bantu (Auxiliary Contactor)
Kontak bantu adalah blok kontak atau elemen kontak. Kontaktor bantu adalah kontaktor kecil atau relai kontrol yang digunakan terutama untuk sirkuit kontrol.
| Istilah | Arti | Contoh |
|---|---|---|
| Kontak bantu | Kontak NO atau NC tambahan yang terhubung secara mekanis ke perangkat utama | Kontak NO yang dipasang di samping pada kontaktor |
| Blok kontak bantu | Unit kontak tambahan modular | Blok kontak 2NO+2NC yang dipasang di depan |
| Kontaktor bantu | Kontaktor kecil/relai kontrol dengan banyak kontak kontrol | Digunakan untuk multiplikasi sinyal atau logika kontrol |
Perbedaan ini penting dalam pembelian. Jika Anda memerlukan satu kontak umpan balik tambahan, Anda mungkin memerlukan blok kontak bantu. Jika Anda memerlukan banyak kontak kontrol yang dioperasikan oleh koil, Anda mungkin memerlukan kontaktor bantu atau relai kontrol.
Cara Memilih Kontak Bantu
Sebelum memesan blok kontak bantu, pastikan:
| Item Pemilihan | What to Check |
|---|---|
| Kompatibilitas perangkat | Blok kontak harus sesuai dengan seri kontaktor, MCCB, ACB, atau relai yang tepat |
| Konfigurasi kontak | 1NO, 1NC, 1NO+1NC, 2NO, 2NC, atau kombinasi lainnya |
| Posisi pemasangan | Pemasangan depan, pemasangan samping, plug-in, atau aksesori internal |
| Tegangan dan arus kontrol | Harus sesuai dengan input PLC, sirkuit koil relai, sirkuit lampu, atau beban sirkuit kontrol |
| Peringkat AC-15 / DC-13 | Mengonfirmasi kesesuaian untuk beban kontrol elektromagnetik AC atau DC |
| Peringkat AC/DC | Sirkuit kontrol DC bisa lebih sulit diputus dibandingkan sirkuit kontrol AC |
| Beban pensaklaran minimum | Penting untuk sinyal PLC level rendah |
| Jenis terminal | Terminal sekrup, pegas, push-in, atau plug-in |
| Kehidupan listrik | Harus sesuai dengan frekuensi pensaklaran dan tugas kontrol |
| Hubungan mekanis | Kontak harus mengubah status secara andal dengan mekanisme perangkat |
Untuk pemilihan kontaktor secara lebih luas, lihat panduan kontaktor VIOX panduan kontaktor dan perbandingan kontaktor vs relai.
Kesalahan Pengabelan Umum
Kasus Lapangan: Menggunakan Kontak Bantu untuk Menghidupkan Beban
Dalam satu tinjauan panel, sebuah kontak bantu kecil telah dikabelkan secara langsung untuk menyalakan kipas pendingin alih-alih menggerakkan koil relai atau kontaktor. Sirkuit tersebut berfungsi selama komisioning, namun kontak tersebut segera menunjukkan tanda pengelasan dan perubahan warna karena arus masuk (inrush) dan perilaku induktif kipas melebihi kapasitas yang diizinkan untuk diputus oleh kontak bantu tersebut.
Itulah alasan praktis di balik aturan tersebut: kontak bantu bukanlah kontak daya utama. Jangan gunakan kontak 13-14 untuk menyalakan motor, pemanas, kompresor, kipas, atau beban lampu besar kecuali jika peringkat kontak dan kategori pemanfaatannya secara jelas mengizinkan tugas tersebut.
Kesalahan 2: Mengasumsikan NO Berarti “Daya Hidup”
NO dan NC mendeskripsikan kondisi diam (rest state) dari kontak, bukan kondisi proses yang diinginkan. Selalu periksa apakah koil atau mekanisme pemutus arus (breaker) dalam kondisi berenergi, tidak berenergi, terbuka, tertutup, atau trip.
Kesalahan 3: Tertukar antara Kontak Bantu dan Kontak Alarm
Kontak bantu dapat menunjukkan posisi terbuka atau tertutup. Kontak alarm biasanya menunjukkan peristiwa trip atau gangguan. Menggunakan jenis yang salah dapat mengirimkan sinyal palsu ke PLC atau sistem alarm.
Kesalahan 4: Mengabaikan Batas Peralihan DC
Kontak bantu kecil mungkin dapat menangani arus kontrol AC tertentu, tetapi arus DC yang lebih rendah karena busur api DC tidak secara alami melewati titik nol. Selalu periksa peringkat AC-15 dan DC-13 secara terpisah pada tegangan kontrol yang sebenarnya.
Kesalahan 5: Mengandalkan Umpan Balik Bantu sebagai Bukti Arus Beban
Kontak bantu dapat mengonfirmasi pergerakan mekanisme, tetapi tidak mengukur arus. Jika keselamatan proses bergantung pada arus motor atau arus beban yang sebenarnya, gunakan sensor arus, relai beban lebih, atau perangkat pemantauan.
Kesalahan 6: Menambahkan Terlalu Banyak Blok Kontak
Kontaktor sering kali memiliki batasan mengenai berapa banyak blok bantu depan atau samping yang dapat dipasang. Terlalu banyak blok dapat memengaruhi kesesuaian, jarak panel, atau operasi mekanis.
PERTANYAAN YANG SERING DIAJUKAN
Apa arti 13-14 pada kontak bantu?
13-14 biasanya mengidentifikasi kontak bantu yang biasanya terbuka (normally open). Kontak ini menutup saat kontaktor atau perangkat beroperasi.
Apa arti 21-22 pada kontak bantu (auxiliary contact)?
21-22 biasanya mengidentifikasi kontak bantu yang tertutup secara normal (normally closed). Kontak ini akan terbuka saat kontaktor atau perangkat beroperasi.
Apa itu AC-15 pada kontak bantu?
AC-15 adalah kategori pemanfaatan IEC untuk beban kontrol elektromagnetik AC, seperti koil kontaktor, koil relai, dan solenoid. Kategori ini lebih relevan untuk pemilihan kontak bantu dibandingkan AC-3 atau AC-4, yang berlaku untuk tugas kontak daya utama.
Apa itu DC-13 pada kontak bantu?
DC-13 adalah kategori pemanfaatan IEC untuk beban kontrol elektromagnetik DC. Hal ini penting karena sirkuit koil DC bisa lebih sulit diputus oleh kontak kecil dibandingkan sirkuit kontrol AC yang serupa.
Apa itu kontak a dan kontak b pada pemutus sirkuit (circuit breaker)?
Dalam istilah pemutus sirkuit dan switchgear, kontak a biasanya mengikuti posisi tertutup pemutus, sedangkan kontak b memberikan status sebaliknya. Pastikan diagram aksesori yang sebenarnya sebelum melakukan pengabelan, terutama pada proyek dengan standar ANSI/IEEE.
Bisakah kontak bantu (auxiliary contact) mengalirkan arus motor?
Tidak. Kontak bantu tidak dirancang untuk mengalirkan arus utama motor. Arus motor harus diputus-sambungkan oleh kontak utama kontaktor atau perangkat pemutus daya lain yang memiliki rating yang sesuai.
Apakah kontak bantu sama dengan kontaktor bantu (auxiliary contactor)?
Tidak. Kontak bantu adalah kontak individu atau blok kontak. Kontaktor bantu adalah kontaktor kontrol kecil atau relai yang digunakan untuk memutus-sambungkan sirkuit kontrol.
Apakah kontak bantu pemutus sirkuit (circuit breaker) sama dengan kontak trip?
Belum tentu. Kontak bantu dapat menunjukkan status pemutus sirkuit terbuka/tertutup. Kontak alarm biasanya menunjukkan status trip. Shunt trip adalah mekanisme yang dioperasikan oleh koil untuk melakukan trip pada pemutus sirkuit.
Bisakah kontak bantu menjadi NO dan NC secara bersamaan?
Satu elemen kontak tunggal hanya bisa berupa NO atau NC, tetapi satu blok kontak bantu dapat berisi kontak NO dan NC sekaligus, seperti 1NO+1NC atau 2NO+2NC.
Kesimpulan
Kontak utama dan kontak bantu keduanya penting, namun keduanya menyelesaikan masalah yang berbeda. Kontak utama mengalihkan arus beban. Kontak bantu menyediakan logika kontrol, penguncian (interlocking), umpan balik, dan indikasi status.
Untuk kontaktor, penggunaan kontak bantu yang paling umum adalah untuk penguncian mandiri (self-holding), interlock, lampu indikator, dan umpan balik PLC. Untuk pemutus sirkuit (circuit breaker), kontak bantu terutama digunakan untuk status jarak jauh dan umpan balik sistem kontrol. Dalam kedua kasus tersebut, pemilihan yang tepat bergantung pada konfigurasi kontak, kompatibilitas perangkat, peringkat elektrikal, beban AC/DC, dan desain sirkuit kontrol.
Jika ada satu aturan yang dapat mencegah sebagian besar kesalahan pengabelan, inilah aturannya: jangan pernah menggunakan kontak bantu sebagai kontak daya, dan jangan pernah berasumsi bahwa sinyal bantu membuktikan beban benar-benar dialiri daya.
