Kontaktor vs Relai Kontrol: Poin penting perbedaan dan kapan menggunakan masing-masing

A kontaktor biasanya merupakan perangkat penyakelaran yang dioperasikan secara elektrik terakhir dalam sirkuit daya, yang mengendalikan beban seperti motor, pemanas, atau pencahayaan berkelompok. Sebuah relai kontrol mengalihkan perintah, interlock, sirkuit indikasi, atau koil perangkat lain. Gunakan keduanya ketika relai harus menghubungkan, mengisolasi, atau melipatgandakan perintah yang mengoperasikan kontaktor.

Perbedaan praktisnya bukanlah ambang batas arus universal. Pilih perangkat berdasarkan peran sirkuit, jenis beban, tegangan operasi, kategori pemanfaatan, frekuensi penyakelaran, susunan kontak, dan peringkat yang dinyatakan produsen.

Kontaktor vs Relai Kontrol: Tabel Keputusan Cepat

Poin keputusan	Kontaktor	Relai kontrol	Gunakan keduanya
Peran sirkuit primer	Menyambung dan memutus sirkuit beban daya	Mengalihkan sirkuit kontrol, pensinyalan, atau penguncian	Relai memproses atau menghubungkan perintah; kontaktor mengalihkan beban
Perangkat sakelar tipikal	Motor, bank pemanas, pencahayaan berkelompok, atau beban daya lain yang dinyatakan	Kumparan kontaktor, solenoida, sirkuit pilot, input PLC, alarm, atau interlock	PLC atau sensor mengontrol relai, yang mengontrol koil kontaktor
Susunan kontak	Biasanya kontak daya utama ditambah kontak bantu opsional	Umumnya beberapa kontak kontrol NO, NC, atau changeover	Relai kontrol menyediakan kontak logika; kontaktor menyediakan kutub utama dan kontak umpan balik
Dasar pemilihan	Tegangan beban, arus operasional, karakteristik beban, kategori pemanfaatan, tugas, dan koordinasi	Tegangan sirkuit kontrol, kategori pemanfaatan kontak, jenis beban, bentuk kontak, dan operasi yang diperlukan	Verifikasi antarmuka relai-ke-koil dan tugas kontaktor-ke-beban
Konteks tugas IEC umum	AC-1, AC-3, AC-4, atau kategori lain yang dinyatakan untuk aplikasi tersebut	AC-15, DC-13, atau kategori sirkuit kontrol lain yang dinyatakan untuk aplikasi tersebut	Setiap perangkat dinilai untuk bagian sirkuitnya masing-masing
Proteksi beban lebih atau hubung singkat	Biasanya tidak disediakan oleh kontaktor saja	Biasanya tidak disediakan oleh relai kontrol	Proteksi terpisah yang terkoordinasi dengan benar masih diperlukan
Aturan keputusan terbaik	Pilih jika kontak merupakan elemen penyakelaran beban akhir	Pilih jika kontak melakukan logika kontrol atau menyakelarkan perangkat kontrol lainnya	Pilih jika kontrol dan penyakelaran daya memerlukan tahap yang terpisah

Perbedaan Paling Penting Adalah Peran Sirkuit

Kontaktor dan relai kontrol elektromekanis dapat memiliki gagasan operasi dasar yang sama: memberi energi pada koil menghasilkan gaya magnet yang mengubah status satu atau lebih kontak. Kesamaan tersebut tidak membuat kontak keduanya dapat dipertukarkan.

Kontaktor dirancang di sekitar jalur arus utama. Kontak utamanya dipilih dan dievaluasi untuk beban kerja yang dinyatakan. Relai kontrol dirancang di sekitar sebuah jalur kontrol, di mana kontaknya mengimplementasikan perintah, umpan balik status, penguncian (interlocking), atau fungsi antarmuka.

Istilah katalog kontaktor kontrol tidak cukup tepat untuk menentukan klasifikasi. Tergantung pada pemasoknya, istilah ini dapat mendeskripsikan kontaktor daya yang digunakan dalam sistem kontrol, relai kontaktor, atau kontaktor bantu dengan beberapa kontak kontrol. Verifikasi standar produk, diagram terminal, peringkat kontak utama, dan kategori pemanfaatan alih-alih menganggap “kontaktor kontrol” sebagai tipe perangkat universal.

Perbedaan tersebut menjadi paling jelas dalam arsitektur kontrol motor:

PLC atau sensor → relai kontrol → koil kontaktor → kontak utama kontaktor → motor

Relai kontrol tidak membawa arus motor dalam susunan ini. Relai ini menyalakan koil kontaktor. Kontak utama kontaktor membawa dan memutus sirkuit motor sesuai dengan beban kerja yang dinyatakan.

Relai kontrol tidak selalu diperlukan di antara PLC dan kontaktor. Output PLC yang kompatibel dapat mengoperasikan koil secara langsung jika persyaratan tegangan, jenis output, kemampuan arus masuk (inrush), kemampuan kondisi tunak (steady-state), isolasi, dan penekanan transien semuanya terpenuhi. Jika kondisi tersebut tidak terpenuhi—atau jika diperlukan kontak tambahan, konversi level tegangan, isolasi yang dapat diganti, atau multiplikasi logika—relai perantara mungkin tepat digunakan. Panduan VIOX terpisah mengenai penggerak langsung PLC versus relai perantara memeriksa keputusan antarmuka tersebut.

Jangan Memilih Hanya Berdasarkan Peringkat Arus

Aturan seperti “gunakan relai di bawah 10 A dan kontaktor di atas 10 A” memang praktis tetapi secara teknis lemah. Rentang produk saling tumpang tindih, dan nilai ampere tidak menggambarkan beban yang diberikan oleh beban tersebut.

Dua kontak dengan arus utama yang sama mungkin memiliki kesesuaian yang sangat berbeda untuk:

• pemanas resistif;
• motor induksi;
• koil kontaktor;
• solenoid DC;
• catu daya elektronik dengan arus inrush tinggi;
• tugas pembalikan atau inching yang sering.

Perbandingan yang benar adalah peringkat untuk tegangan, jenis arus, jenis beban, dan kategori pemanfaatan yang tepat. Peringkat beban resistif tidak dapat digunakan kembali secara otomatis untuk motor induktif atau koil.

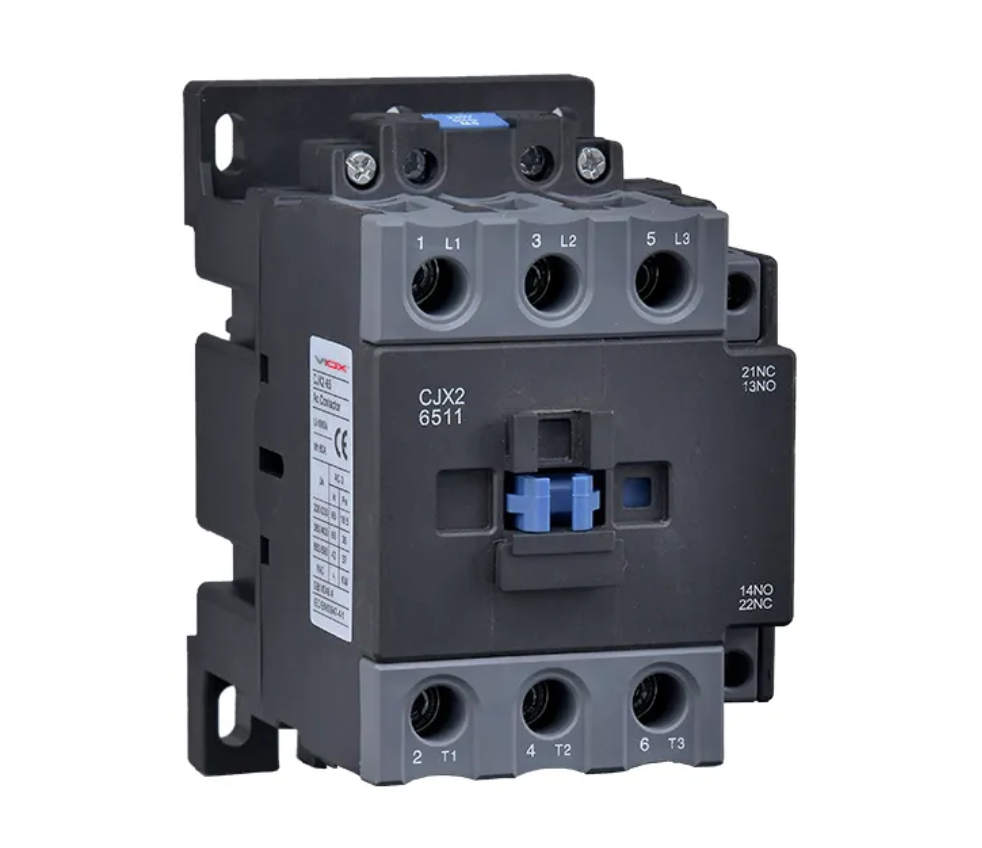

Peringkat Kontaktor: Verifikasi Tugas Beban Daya

IEC 60947-4-1 mencakup kontaktor elektromekanis dan starter motor dalam lingkup tegangan yang dinyatakan. Untuk kontaktor, bidang pemilihan yang penting meliputi:

• tegangan operasional terukur, Ue;
• arus operasional terukur, Ie, untuk kondisi operasi yang dinyatakan;
• sirkuit beban AC atau DC;
• kategori pemanfaatan, seperti AC-1, AC-3, atau AC-4 jika berlaku;
• jumlah dan susunan kutub utama;
• frekuensi operasi dan tugas yang diharapkan;
• tegangan koil, frekuensi, dan batas suplai kontrol;
• koordinasi hubung singkat yang dideklarasikan dengan perangkat protektif yang dipilih;
• persyaratan kontak bantu.

Sebagai contoh, peringkat AC-3 menangani tugas penyaklaran yang berbeda dari AC-1. Oleh karena itu, kontaktor yang sama dapat menunjukkan nilai arus operasional yang berbeda untuk kategori yang berbeda. Nilai ampere terbesar yang tercetak pada produk tidak secara otomatis merupakan peringkat motor yang benar.

Untuk terminologi dan konstruksi kontaktor yang lebih luas, gunakan Apa yang dimaksud dengan Kontaktor?. Halaman perbandingan ini hanya membahas batasan antara kontaktor dan relai kontrol.

Peringkat Relai Kontrol: Verifikasi Perangkat yang Dikendalikan

IEC 60947-5-1 berlaku untuk perangkat sirkuit kontrol elektromekanis dan elemen penyaklaran yang digunakan untuk mengendalikan, memberi sinyal, dan melakukan interlock dalam ruang lingkupnya. Sebuah relai kontrol atau relai kontaktor dapat menyediakan beberapa kontak NO, NC, atau kontak ubah-alih (changeover), namun bentuk kontak saja tidak menentukan kesesuaian beban.

Memeriksa:

• tegangan pengenal koil dan apakah koil tersebut AC atau DC;
• tegangan dan arus operasional pengenal kontak;
• AC-15, DC-13, atau kategori pemanfaatan lain yang dinyatakan;
• tipe dan konsumsi koil atau solenoid yang dikendalikan;
• bentuk kontak dan susunan terminal;
• ketahanan elektrikal dan mekanikal yang diperlukan di bawah tugas aktual;
• penekanan transien dan pengaruhnya terhadap perilaku pelepasan;
• kondisi lingkungan dan pemasangan yang dinyatakan oleh produsen.

Peringkat AC-15 dan DC-13 sangat relevan ketika kontak relai menyalakan beban kontrol elektromagnetik. Peringkat resistif kontak relai mungkin berbeda secara substansial dari kemampuan yang dinyatakan untuk menyalakan koil kontaktor atau solenoida.

Relai tersebut peringkat koil dan peringkat kontak menjelaskan sirkuit yang berbeda. Penandaan koil 24 V DC memberi tahu Anda apa yang memberi energi pada relai; itu tidak memberi tahu Anda tegangan atau beban apa yang dapat dialihkan oleh kontak relai. Untuk terminologi di balik perilaku koil, lihat Penjelasan Tegangan Koil Relai.

Kapan Harus Menggunakan Kontaktor, Relai Kontrol, atau Keduanya

Kondisi aplikasi	Arsitektur yang direkomendasikan	Mengapa
Penyaklaran rutin motor tiga fase	Kontaktor dengan rating yang tepat pada jalur daya motor	Perangkat sakelar akhir harus memiliki duty beban motor yang dinyatakan
Output PLC memiliki rating yang kompatibel untuk koil kontaktor	Output PLC langsung ke koil kontaktor mungkin dapat dilakukan	Relai tambahan tidak diperlukan jika antarmuka lengkap telah diverifikasi
Tegangan atau kapasitas output PLC tidak sesuai dengan koil kontaktor	Relai kontrol perantara ditambah kontaktor	Relai menyediakan antarmuka; kontaktor tetap menjadi sakelar daya
Satu perintah harus membuat beberapa jalur logika NO/NC	Relai kontrol, atau kontak bantu jika sesuai	Beberapa kontak kontrol mendukung penguncian (interlocking), indikasi, dan penggandaan sinyal
Kontak kontrol harus menyalakan koil elektromagnetik AC atau DC	Relai kontrol dengan kategori pemanfaatan yang dinyatakan secara tepat	Beban koil harus diperiksa terhadap AC-15, DC-13, atau data setara dari produsen
Bank pemanas atau sirkuit pencahayaan yang dikelompokkan	Kontaktor atau perangkat sakelar lain yang diberi nilai untuk tugas beban yang tepat	Pemilihan bergantung pada karakteristik beban dan kategori yang dinyatakan, bukan hanya arus tunak
Motor atau aktuator kecil tampaknya masuk dalam arus utama relai	Verifikasi peringkat motor atau beban induktif yang eksplisit sebelum mempertimbangkan relai tersebut	Peringkat resistif generik tidak membuktikan kesesuaian untuk penyakelaran motor
Fungsi ini merupakan bagian dari sistem penghentian darurat atau keselamatan mesin	Gunakan arsitektur keselamatan yang tervalidasi dan komponen dengan peringkat yang sesuai	Relai kontrol standar atau kontaktor biasa tidak secara otomatis menjadi subsistem dengan peringkat keselamatan

Bisakah Relai Kontrol Menggantikan Kontaktor?

Bukan sebagai pengganti umum. Relai kontrol hanya dapat menggantikan kontaktor jika peringkat yang dinyatakan oleh produsennya secara eksplisit mencakup beban aktual, tegangan, jenis arus, arus masuk (inrush), kategori pemanfaatan, frekuensi pensaklaran, dan susunan kontak yang diperlukan.

Kondisi tersebut jarang terjadi ketika perangkat diharapkan untuk menyaklar motor yang signifikan atau beban daya berat lainnya. Di sebagian besar panel industri, batasan spesifikasi yang lebih aman adalah:

• relai kontrol untuk logika, antarmuka, indikasi, penguncian (interlocking), atau pensaklaran koil;
• kontaktor untuk tugas pensaklaran beban daya akhir;
• keduanya ketika fungsi kontrol dan daya memerlukan tahapan terpisah.

Penggantian sebaliknya juga memerlukan kehati-hatian. Sebuah kontaktor secara teknis dapat menyaklar beberapa sirkuit yang lebih kecil, tetapi mungkin tidak menawarkan kontak pengubah (changeover) yang diperlukan, kinerja kontak tingkat rendah, antarmuka yang ringkas, atau kepadatan logika. Memperbesar perangkat keras pensaklaran daya tidak secara otomatis menghasilkan sirkuit kontrol yang lebih baik.

Kontak Utama, Kontak Bantu, dan Relai Kontrol

Kontak utama kontaktor menyaklar beban yang ditetapkan ke kontaktor tersebut. Kontak bantunya menyediakan umpan balik status, penguncian elektrikal (electrical interlocking), logika seal-in, atau fungsi kontrol lainnya.

Blok kontak bantu dan relai kontrol bukanlah barang pembelian yang sama:

• sebuah blok kontak bantu beroperasi secara mekanis dengan kontaktor induknya;
• a relai kontrol memiliki koil sendiri dan dapat beroperasi secara independen;
• a relai kontaktor, terkadang disebut kontaktor bantu, adalah perangkat kontrol yang dioperasikan secara elektromagnetik dengan beberapa kontak kontrol.

Jika tugas hanya memerlukan konfirmasi bahwa kontaktor telah menutup, kontak bantu mungkin sudah cukup. Jika perintah independen harus membuat beberapa status kontak atau menghubungkan dua sirkuit kontrol, relai kontrol mungkin lebih cocok. Untuk terminologi bentuk kontak, lihat SPST vs SPDT vs DPST vs DPDT.

Apa yang Tidak Disediakan oleh Kedua Perangkat Tersebut Secara Mandiri

Kontaktor dan relai kontrol adalah perangkat pensaklaran dan kontrol. Keduanya tidak boleh dianggap menyediakan proteksi hubung singkat sirkuit cabang atau proteksi beban lebih motor hanya karena perangkat tersebut dapat membuka sirkuit.

Cabang motor tipikal dapat memerlukan fungsi terpisah untuk:

• perlindungan hubung singkat;
• proteksi beban lebih;
• penyambungan jarak jauh rutin;
• isolasi;
• logika kontrol dan umpan balik status.

Fungsi-fungsi ini dapat didistribusikan di antara pemutus sirkuit atau sekering, relai beban lebih, kontaktor, perangkat isolasi, dan komponen kontrol. Kontaktor vs Pemutus Sirkuit menjelaskan batas antara penyambungan dan proteksi, sementara Kontaktor vs Starter Motor menjelaskan mengapa kontaktor saja bukan merupakan starter motor yang lengkap.

Daftar Periksa Spesifikasi

Sebelum menentukan perangkat mana pun, catat hal-hal berikut:

1. Peran sirkuit: penyaklaran daya akhir, penyaklaran koil, indikasi, penguncian (interlocking), atau antarmuka sinyal.
2. Beban yang disaklar: motor, pemanas, pencahayaan, koil, solenoida, beban elektronik, atau input sinyal.
3. Sistem kelistrikan: AC atau DC, tegangan, arus stabil, serta arus masuk (inrush) atau arus penyalaan yang relevan.
4. Tugas yang dinyatakan: kategori pemanfaatan dan rating untuk tegangan operasi yang tepat.
5. Susunan kontak: kutub utama, kontak NO/NC/changeover, dan jalur logika independen yang diperlukan.
6. Catu daya kontrol: tegangan koil, frekuensi, karakteristik pickup, dan kompatibilitas dengan output penggerak.
7. Profil operasi: frekuensi pensaklaran, duty yang diharapkan, dan data ketahanan yang dinyatakan produsen.
8. Proteksi dan koordinasi: proteksi hubung singkat hulu, proteksi beban lebih, dan koordinasi yang terdokumentasi.
9. Lingkungan: keterbatasan selungkup, polusi, suhu, getaran, dan pemasangan yang dinyatakan untuk produk tersebut.
10. Bukti: lembar data terkini, standar yang berlaku, diagram terminal, dan dokumentasi persetujuan khusus model.

Jika aplikasi memerlukan kontaktor daya, bandingkan kolom yang relevan dalam Rangkaian kontaktor AC VIOX terhadap persyaratan sistem aktual alih-alih hanya memilih berdasarkan ukuran rangka atau arus nominal.

Pertanyaan yang Sering Diajukan

Apakah kontaktor merupakan jenis relai?

Keduanya adalah perangkat sakelar yang dioperasikan secara elektrik dan saling berkaitan erat, serta dapat berbagi prinsip operasi elektromagnetik. Namun, dalam pemilihan peralatan, “kontaktor” biasanya mengidentifikasi perangkat yang ditujukan untuk tugas penyakelaran beban daya yang dinyatakan, sementara “relai kontrol” mengidentifikasi perangkat yang ditujukan untuk tugas kontrol, pensinyalan, atau interlock. Perlakukan standar dan peringkat yang dinyatakan pada produk sebagai acuan utama.

Bisakah relai kontrol menyalakan motor?

Hanya jika relai memiliki peringkat eksplisit yang mencakup beban motor tersebut dan persyaratan aplikasi secara lengkap. Jangan menyimpulkan kesesuaian motor dari peringkat arus resistif. Untuk sebagian besar jalur daya motor industri, kontaktor dengan peringkat tugas motor yang dinyatakan sesuai adalah pilihan yang normal.

Mengapa menggunakan relai kontrol sebelum kontaktor?

Relai kontrol perantara dapat menyediakan antarmuka tingkat tegangan, penggandaan kontak, pemisahan elektrikal, isolasi yang dapat diganti antara output PLC dan koil, atau penguncian tambahan. Hal ini tidak secara otomatis diperlukan; penggerak koil langsung mungkin dimungkinkan jika semua persyaratan output, koil, penekanan, dan sistem kompatibel.

Aturan Pemilihan Akhir

Pilih dari sirkuit ke arah luar:

Jika perangkat tersebut menyalakan beban daya akhir, evaluasi kontaktor untuk tugas beban yang dinyatakan tersebut. Jika perangkat tersebut menyalakan perintah, interlock, sirkuit indikasi, atau koil perangkat lain, evaluasi relai kontrol untuk tugas kontrol tersebut. Jika satu tahap kontrol harus memerintahkan tahap daya terpisah, gunakan keduanya—dan verifikasi setiap antarmuka secara independen.

Selalu konfirmasikan pilihan akhir terhadap lembar data produk yang dipilih, aturan pemasangan yang berlaku, serta skema proteksi dan koordinasi yang diperlukan.
