Exigences d'installation des SPD : NEC, IEC et liste de contrôle de sécurité

Sur cette page

Il n'existe aucune règle mondiale unique rendant chaque dispositif de protection contre les surtensions (SPD) installation conforme. Une installation défendable doit satisfaire quatre autorités : le code d'installation adopté localement, l'homologation ou la certification applicable au produit, les instructions du fabricant et toute exigence du projet ou de l'autorité compétente (AHJ).

Cette distinction est importante. Un appareil testé selon UL 1449 ou IEC 61643 n'est pas automatiquement approuvé pour chaque tableau, schéma de liaison à la terre, niveau de courant de court-circuit, cheminement de conducteur ou emplacement d'installation. La preuve du produit et la preuve de l'installation répondent à des questions différentes.

Périmètre de sécurité : Les SPD connectés en permanence sont installés à proximité de tensions dangereuses et de courants de court-circuit disponibles. La sélection, l'isolement, l'installation et la vérification doivent être effectués par du personnel qualifié selon les règles applicables au site. Cet article constitue un cadre de conformité et ne remplace pas le code adopté ou les instructions de l'appareil.

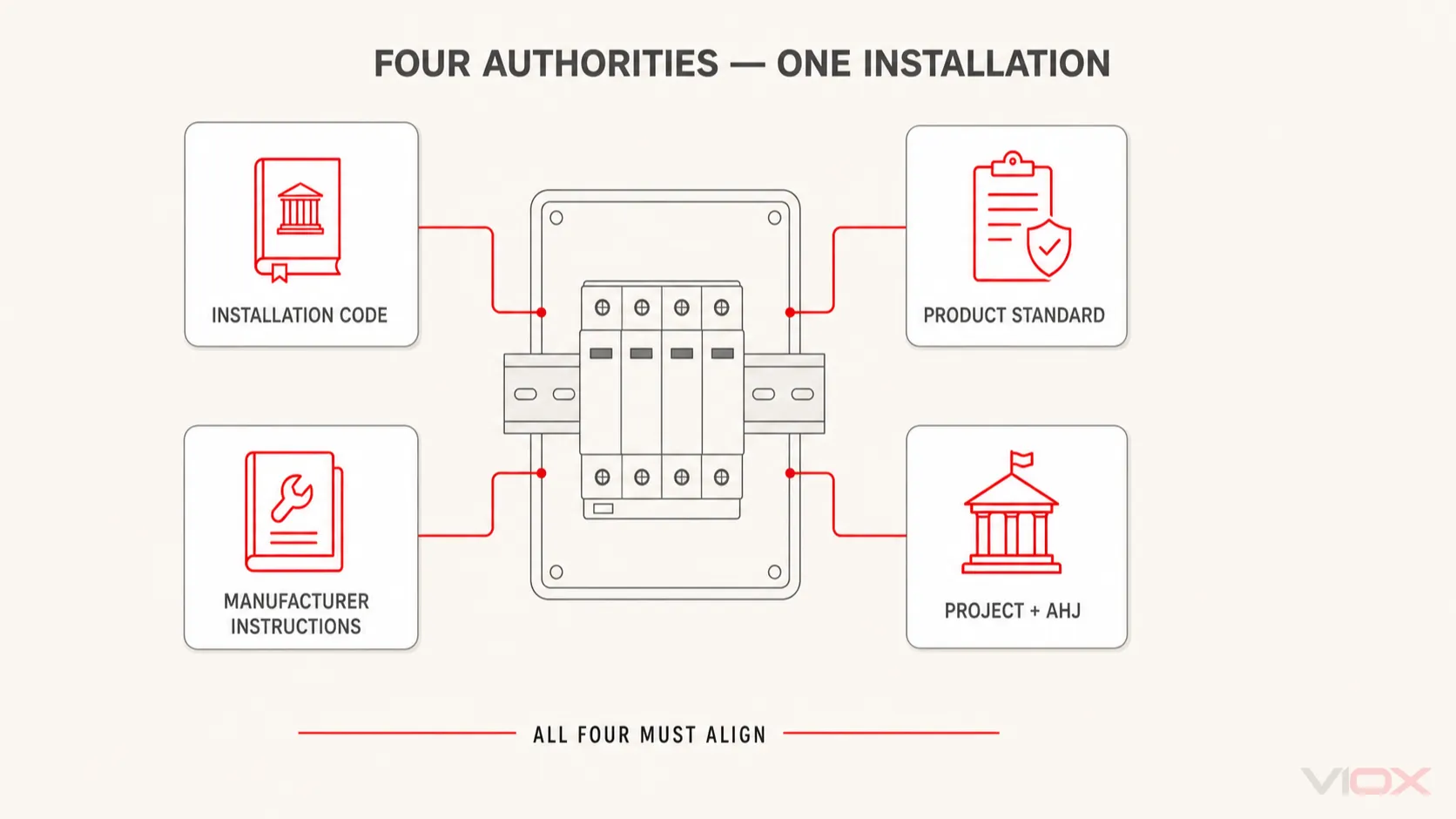

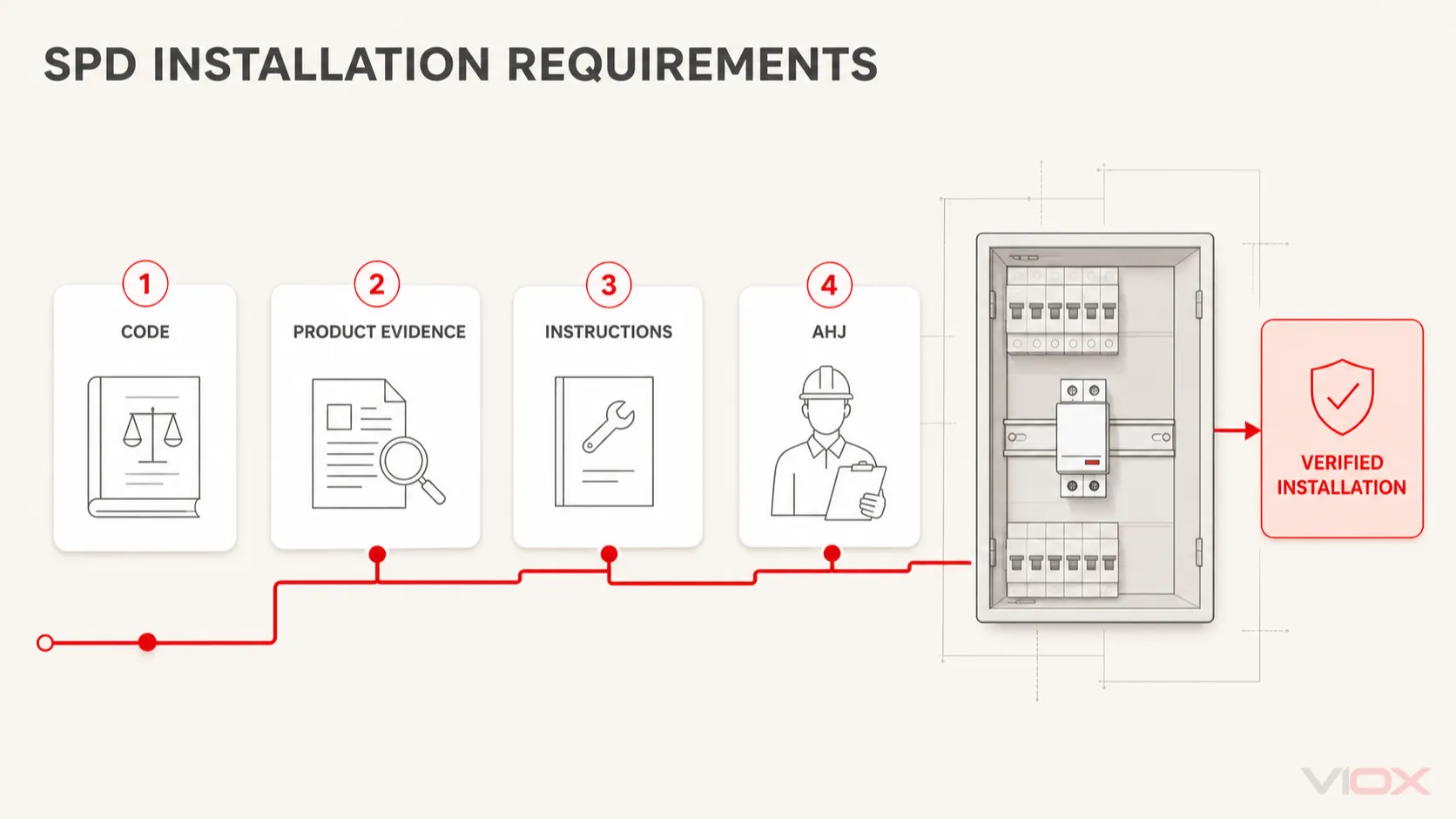

Les quatre autorités qui régissent l'installation d'un SPD

Commencez par les documents dans l'ordre suivant. Sauter un niveau peut rendre une installation non conforme, même si le SPD lui-même porte une marque de certification reconnue.

Autorité	Ce qu'il détermine	Ce qu'il ne prouve pas par lui-même
Code d'installation adopté localement	Si une protection est requise, les emplacements autorisés, les règles de raccordement, la vérification de l'installation et les locaux à usage spécial	Qu'un modèle de SPD particulier est compatible avec le circuit ou le tableau
Norme de produit ou de composant	Comment l'appareil a été classé, testé, marqué et dimensionné dans le cadre de la norme	Que l'installation complète sur site satisfait aux règles locales
Les instructions du fabricant	Configurations de système autorisées, bornes, sections de conducteur, protection de secours, montage et limites environnementales	Que le projet a utilisé la bonne édition du code ou a satisfait à toutes les exigences de l'AHJ
Spécification du projet et AHJ	Édition adoptée, amendements locaux, exigences de l'installation, documentation et approbation	Performance du produit au-delà des preuves soumises

The compliance question is therefore not simply “Is this an IEC SPD?” or “Is this UL Listed?” It is:

Le dispositif documenté, installé dans ce système et cet emplacement précis, satisfait-il aux quatre niveaux ?

Les SPD sont-ils obligatoires ?

Parfois, mais la réponse dépend de la juridiction, de l'édition adoptée, de l'occupation, de la fonction du système et des exigences du projet.

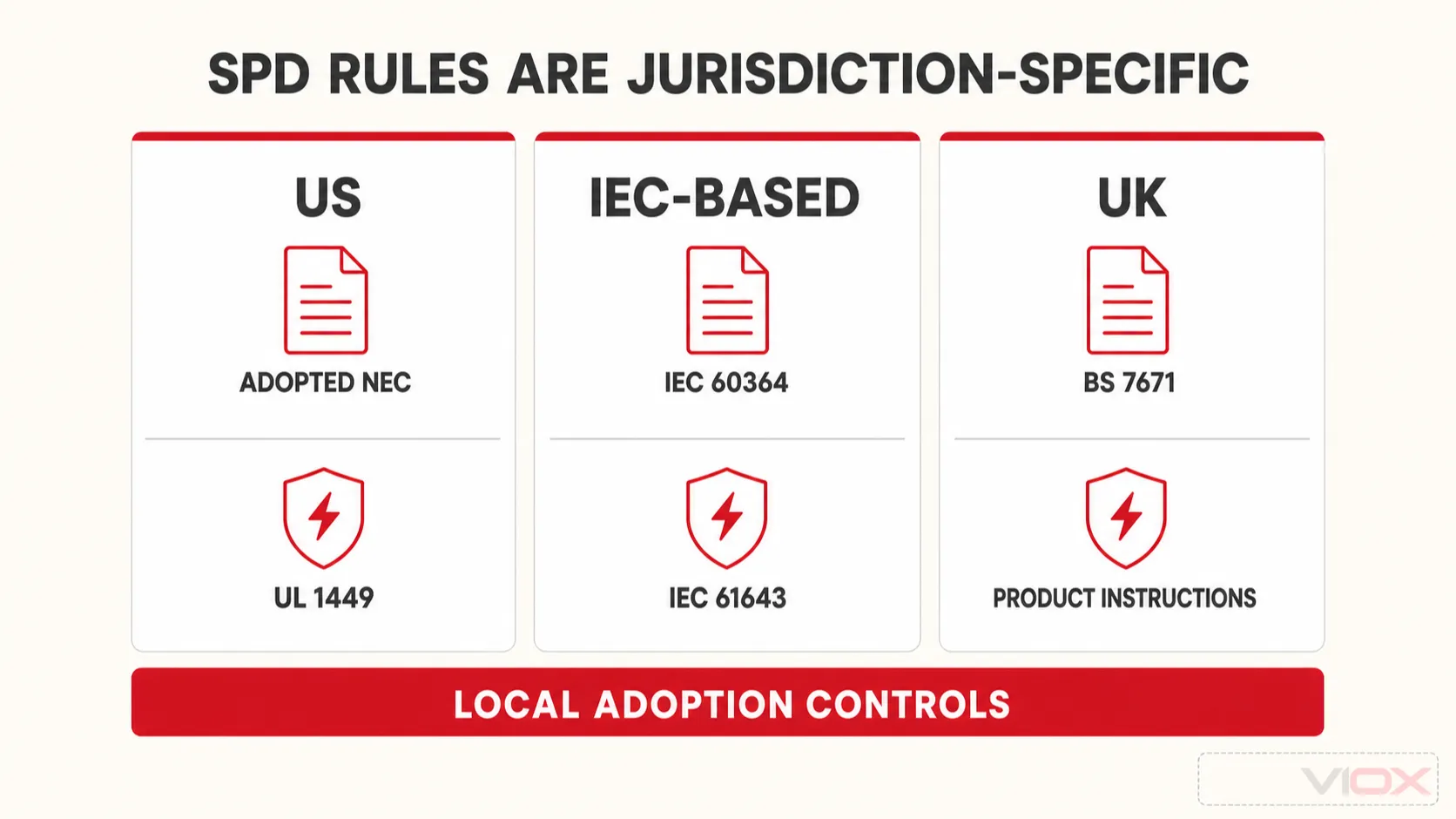

États-Unis : Vérifiez l'édition du NEC adoptée

La NFPA publie désormais le National Electrical Code (NEC) 2026, mais les États et les juridictions locales peuvent toujours appliquer l'édition 2023, 2020 ou une autre édition modifiée. N'utilisez jamais la date de publication la plus récente comme preuve du code légalement adopté sur un site particulier.

Le NEC 2023 fournit des exemples utiles sur la manière dont les mandats relatifs aux SPD sont structurés :

La section 230.67 traite des services alimentant des locaux spécifiés, notamment les unités d'habitation, les dortoirs, les chambres ou suites d'hôtels et de motels, ainsi que certaines zones de sommeil pour patients. Elle exige un SPD de type 1 ou de type 2 et inclut des dispositions relatives à l'emplacement et au remplacement du service.
La section 215.18 traite des versions alimentées par des départs pour des locaux spécifiés et place le SPD dans ou à côté de l'équipement de distribution concerné, sous réserve de l'exception indiquée.
La section 700.8 exige un SPD homologué dans ou sur les tableaux de distribution et les panneaux de contrôle des systèmes de secours.

Ces exemples ne constituent pas une liste de contrôle NEC exhaustive. Le projet doit utiliser l'édition exacte adoptée, les amendements locaux et l'interprétation de l'AHJ. D'autres articles peuvent s'appliquer à des systèmes, équipements ou locaux particuliers.

Pour l'évaluation des produits en Amérique du Nord, la norme UL 1449 est la norme centrale pour les SPD. Les directives UL distinguent les dispositifs de type 1 connectés en permanence — qui peuvent être évalués pour une utilisation côté alimentation ou côté charge — des dispositifs de type 2 destinés au côté charge du dispositif de protection contre les surintensités de service. Le marquage et le certificat de conformité, et non le nom commercial, établissent l'utilisation autorisée.

Installations basées sur la norme IEC : séparer les règles de produit des règles d'installation

Les Cadre de la norme IEC 61643 est une famille de documents, et non une approbation universelle unique :

Document	Rôle principal dans la décision
IEC 60364-4-44:2024	Exigences de sécurité pour les installations basse tension affectées par des perturbations de tension et électromagnétiques ; l'article 443 traite des surtensions transitoires
IEC 60364-5-53:2019 avec les amendements 1:2020 et 2:2024	Sélection et mise en œuvre des matériels électriques, y compris le cadre d'installation contenant les exigences relatives aux SPD
IEC 61643-01:2024	Exigences communes et méthodes d'essai pour les SPD
CEI 61643-11:2025	Exigences et essais spécifiques aux SPD connectés aux systèmes de puissance basse tension AC ; appliqués conjointement avec la norme IEC 61643-01
IEC 61643-12:2020	Principes de sélection, de fonctionnement, d'emplacement et de coordination pour les SPD des circuits de puissance AC
IEC 62305-4:2024	Mesures de protection contre la foudre pour les systèmes électriques et électroniques à l'intérieur des structures où l'impulsion électromagnétique de foudre est prise en compte

La norme IEC 61643-11 peut appuyer une déclaration de produit, mais elle ne remplace pas les exigences d'installation de la norme IEC 60364, l'adoption nationale, les décisions relatives au risque de foudre du projet ou les instructions de connexion du fabricant. Les normes nationales basées sur les documents IEC peuvent ajouter, supprimer ou modifier des exigences.

Royaume-Uni : Vérifiez la transition BS 7671 et la date du projet

La norme BS 7671 est la norme nationale britannique pour les installations électriques. Au moment de cette revue technique, BS 7671:2018+A4:2026 a été publiée, tandis que l'amendement 3:2024 reste valide pendant une période de transition se terminant le 15 octobre 2026. La base de conception et de certification doit identifier l'édition valide applicable aux travaux.

Les directives actuelles de l'IET illustrent également pourquoi une valeur universelle de disjoncteur de secours n'est pas sûre. Selon la norme BS 7671:2018+A4:2026, la protection contre les surintensités de court-circuit du SPD peut être interne, externe ou une combinaison coordonnée, et le dispositif de protection contre les surintensités externe doit suivre les instructions du fabricant du SPD et les règles d'installation applicables.

Une norme de produit n'est pas un certificat d'installation

Les normes de produit établissent des méthodes d'essai, des classifications et des caractéristiques nominales marquées. Les codes d'installation utilisent ces preuves comme un élément d'entrée. Les questions suivantes doivent encore être résolues au niveau du système électrique.

Question d'installation	Preuve à vérifier	Raccourci courant mais incorrect
Un SPD est-il requis ici ?	Code adopté, occupation, évaluation des risques, spécification du projet et AHJ	“ Les SPD sont obligatoires partout ”
Cet emplacement est-il autorisé ?	Marquage de type/classe, règles de localisation du code et instructions du fabricant	“ Le Type 1 est toujours le choix le plus robuste ”
Le circuit est-il compatible ?	Tension nominale, fréquence, phase, schéma de liaison à la terre et tension de fonctionnement maximale	“ La tension imprimée sur la face avant suffit ”
Les modes de protection sont-ils corrects ?	Modes L-N, L-PE, N-PE ou L-L requis par le système et la topologie du SPD	“ Chaque SPD envoie simplement la surtension à la terre ”
Peut-il rester connecté en toute sécurité ?	Uc ou MCOV, comportement en cas de surtension temporaire et tolérances du système	“ La valeur de limitation la plus basse l'emporte toujours ”
L'exposition au courant de défaut est-elle acceptable ?	Courant de défaut disponible ajouté au SCCR, ou déclaration de tenue au court-circuit/courant applicable telle que Isccr	“ Une valeur nominale de surtension élevée en kA prouve la sécurité contre les courts-circuits ”
La protection de secours est-elle correcte ?	Informations sur le sectionneur interne, fusible ou disjoncteur externe autorisé et instructions de coordination	“ Chaque SPD utilise un disjoncteur de 20 A ou 30 A ”
Le cheminement du conducteur est-il acceptable ?	Cheminement du fabricant, conducteur, instructions de cintrage et de borne ainsi que code local	“ Chaque installation a la même longueur de câble maximale ”
L'assemblage est-il toujours conforme ?	Instructions du tableau ou du coffret, conditions de reconnaissance/homologation des composants et exigences relatives à l'enveloppe	“ Le montage sur rail DIN rend tous les SPD interchangeables ”
L'état de protection peut-il être vérifié ?	Signification de l'indicateur d'état, logique du contact distant, instructions d'inspection et enregistrements	“ Une fenêtre verte prouve que tout le système est protégé ”

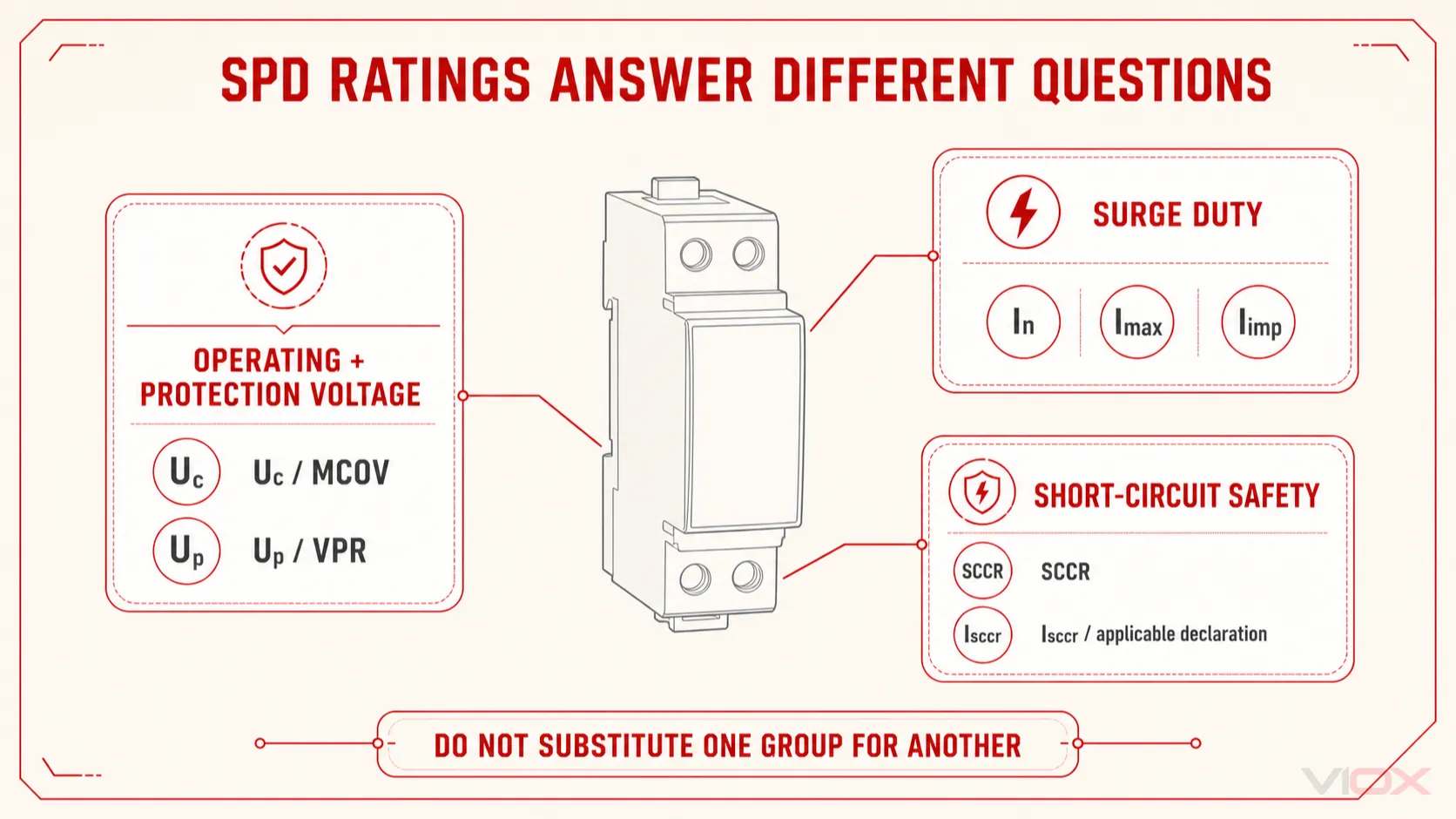

Ne confondez pas les valeurs nominales de courant de choc telles que En, Imax ou Jeimp avec la capacité de tenue au court-circuit. Elles décrivent des types d'essais différents. De même, le pouvoir de coupure d'un disjoncteur ne remplace pas le SCCR du SPD ou la déclaration de court-circuit IEC applicable.

Dix vérifications avant l'approbation de l'installation d'un SPD

1. Enregistrez la juridiction et l'édition

Notez le pays, l'État ou la région, le code adopté et son édition, les amendements locaux, le cahier des charges du projet et l'AHJ. “ Conforme au NEC ” ou “ conforme à l'IEC ” est trop vague pour une soumission technique.

2. Définissez pourquoi une protection est requise

Identifiez la clause, l'évaluation des risques, la conception de la protection contre la foudre, l'exigence du client ou les instructions de l'équipement qui créent ce besoin. Cela détermine si le SPD est une mesure minimale imposée par le code, une partie d'un système coordonné de protection contre la foudre, ou une mesure de fiabilité supplémentaire.

3. Confirmez le point d'installation et la catégorie du dispositif

Déterminez si le raccordement se situe du côté alimentation ou du côté charge du dispositif de protection contre les surintensités de service, au niveau d'un tableau de distribution, d'un tableau aval ou à proximité de l'équipement protégé. Vérifiez ensuite que le type, la classe ou la catégorie d'essai du SPD autorise cet emplacement.

Le type ne constitue pas une hiérarchie énergétique universelle. Un marquage de type 1 selon UL, un résultat d'essai de classe I selon la norme IEC et une valeur Imax importante ne sont pas des déclarations interchangeables. Utilisez le guide des SPD de type 1, type 2 et type 3 lorsque la classification elle-même est le critère de décision.

4. Correspondance avec le système électrique

Confirmez tous les points suivants par rapport à la fiche technique et aux instructions d'installation :

tension nominale et tension maximale en régime permanent ;
application AC ou DC et fréquence le cas échéant ;
agencement monophasé ou triphasé ;
agencement du conducteur de mise à la terre et du conducteur de protection ;
configuration de système TN, TT, IT, étoile mise à la terre, triangle ou autre ;
nombre de pôles et modes de protection requis ;
conditions de surtension temporaire attendues.

Les guide de fiche technique SPD explique comment interpréter UC/MCOV, En haut/VPR, En, Imax, Jeimp et les déclarations associées sans considérer une seule valeur nominale comme une décision de sélection complète.

5. Vérifier le courant de défaut disponible et la déclaration du SPD

Déterminer le courant de défaut disponible au point d'installation réel. Pour une application UL, vérifier que le SCCR indiqué n'est pas inférieur au courant de défaut disponible et que toutes les conditions d'acceptabilité sont remplies. Pour les produits IEC, vérifier la déclaration de tenue au court-circuit/courant applicable, telle que Isccr lorsqu'il est utilisé, conjointement avec le sectionneur prescrit et le courant de court-circuit présumé.

La capacité de courant de surtension ne peut pas se substituer à cette vérification. Un appareil marqué avec un Imax élevé peut toujours être inadapté au courant de défaut à fréquence industrielle disponible.

6. Résoudre la protection contre les surintensités interne et externe

Déterminez si le SPD utilise une protection interne, nécessite un fusible ou un disjoncteur externe dédié, permet l'une ou l'autre configuration, ou repose sur une combinaison spécifiée. Enregistrez :

le type de dispositif de protection ;
le calibre autorisé ou maximal ;
le pouvoir de coupure ou d'interruption ;
la condition de coordination requise ;
l'effet sur la continuité lorsque le SPD se déconnecte ;
toute restriction liée au tableau ou à l'assemblage.

Ne copiez pas le calibre d'un disjoncteur à partir d'un autre SPD. La valeur correcte provient des instructions exactes du modèle et du cadre d'installation applicable. Pour la décision distincte concernant l'utilisation d'un disjoncteur existant, voir Puis-je connecter un parasurtenseur à un disjoncteur existant ?.

7. Longueur, acheminement et liaison équipotentielle des connexions de commande

Les conducteurs de connexion du SPD ajoutent une tension inductive lors d'une surtension rapide. Maintenez le cheminement aussi court et direct que le permettent les instructions du produit et la construction du tableau, évitez les boucles inutiles et respectez les exigences relatives aux bornes, au rayon de courbure, à la section des conducteurs, à la séparation, au neutre et au conducteur de protection.

Il n'existe aucune “ règle des 10 pouces ” universellement valable qui prévaut sur les instructions de l'appareil ou sur le code local. Plus important encore, un SPD n'envoie pas toujours tout le courant de surtension vers la terre. Le courant circule à travers les modes de protection disponibles et les chemins de retour définis par le circuit et le schéma de liaison à la terre.

Utilisez la guide de câblage SPD pour les chemins de conducteurs, la protection de secours et les détails de mise en service. Utilisez le guide d'emplacement dans le tableau lorsque la question non résolue est de savoir où l'appareil doit être physiquement installé.

8. Vérification du tableau, de l'enveloppe et de l'environnement

Vérifiez que l'installation préserve la certification du tableau de distribution, du tableau de commutation ou du panneau de contrôle et respecte toutes les conditions d'acceptabilité des composants. Vérifiez également l'indice de protection de l'enveloppe, la pollution, l'altitude, la température, les vibrations, l'humidité, l'accessibilité, l'espacement et les exigences relatives aux zones dangereuses, le cas échéant.

Un encombrement ou un clip pour rail DIN similaire ne prouve pas qu'une marque ou un modèle est un remplacement conforme pour un autre.

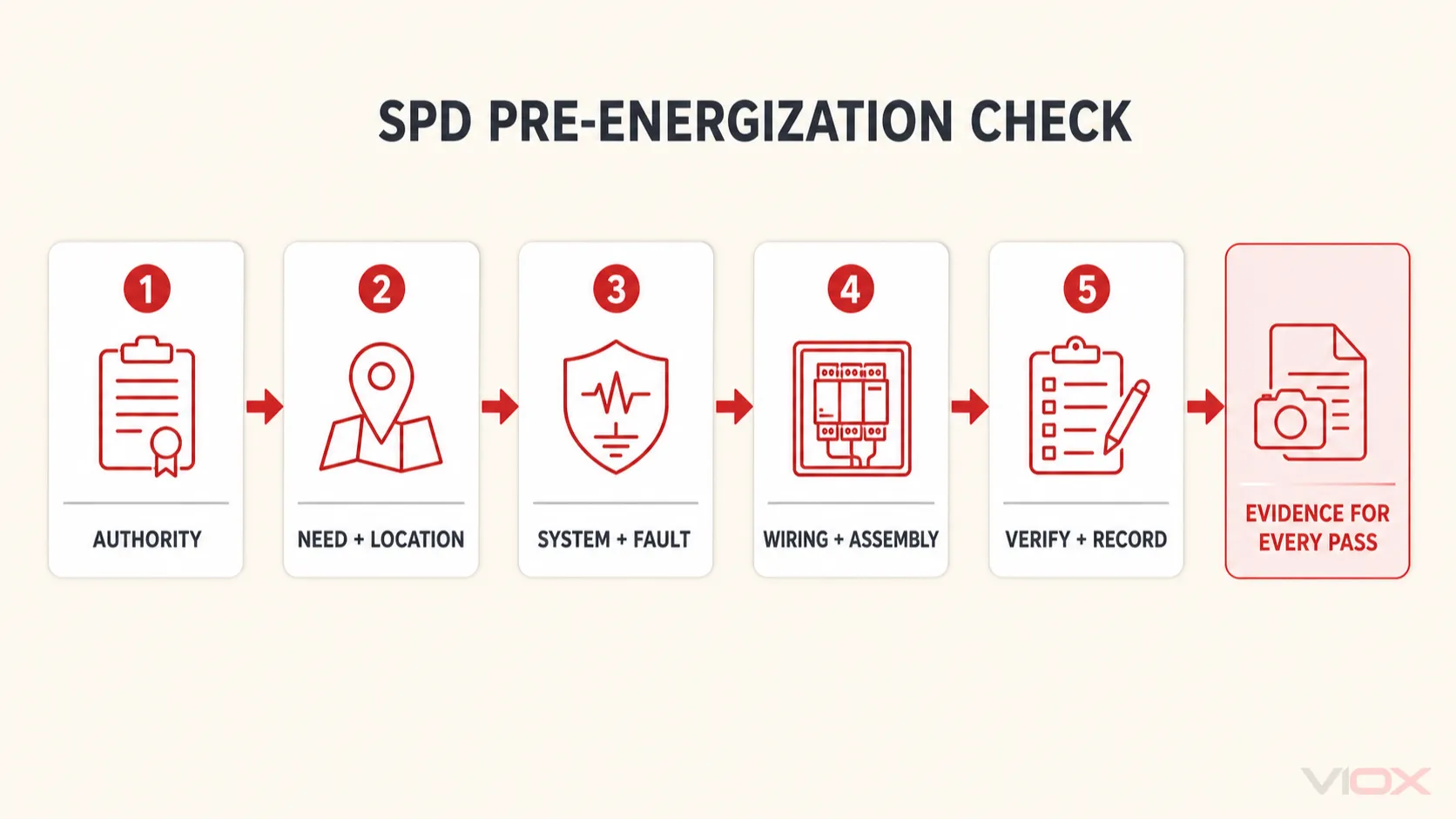

9. Inspection avant mise sous tension

Avant la mise sous tension, le personnel qualifié doit vérifier au moins :

le modèle et les caractéristiques nominales par rapport à la soumission approuvée ;
la procédure d'isolement et d'absence de tension ;
l'identification des bornes et le cheminement des conducteurs ;
le type et le calibre du dispositif de protection ;
les exigences de serrage spécifiées en utilisant la méthode prescrite ;
neutre, conducteur de protection, connexions d'équipotentialité et de mise à la terre ;
fermeture de l'enveloppe et barrières ;
indication d'état et logique de contact distant, si équipé ;
étiquettes, schémas et informations de remplacement.

Des tests détaillés doivent suivre les instructions du produit et d'installation. N'effectuez pas de test de résistance d'isolement, de haute tension ou de continuité à travers un SPD à moins que la procédure applicable ne l'autorise explicitement ; les composants non linéaires connectés peuvent affecter les résultats ou être endommagés.

10. Conserver le dossier de conformité

Le dossier de remise doit identifier l'édition de la norme adoptée, le modèle de SPD approuvé, le certificat de produit ou le dossier d'homologation, la fiche technique, les instructions d'installation, la coordination des dispositifs de protection, le schéma électrique, la base de calcul du courant de défaut, le résultat de l'inspection et la procédure de remplacement.

Ce dossier est important lors du remplacement de modules, de la modification de tableaux ou lorsque le site change son schéma de protection. Un technicien ultérieur ne devrait pas avoir à déduire la conception originale à partir de la couleur d'une fenêtre d'état.

Matrice de conformité de l'installation finale du SPD

Utilisez cette matrice comme contrôle de soumission et de pré-mise sous tension. Une réponse vide ou non justifiée n'est pas une validation.

Élément de vérification	Preuves requises	Condition de réussite
Juridiction	Code adopté, édition, amendements et AHJ	Base exacte enregistrée
Besoin de protection	Clause du code, évaluation des risques, conception LPS ou spécification du projet	Exigence et périmètre de protection définis
État du produit	Homologation/certificat et enregistrement du modèle exact	La preuve est valide pour le modèle et le marché fournis
Lieu d'installation	Schéma unifilaire et autorisation de type/classe	Le côté alimentation/charge et le niveau de distribution sont autorisés
Compatibilité du système	Tension, fréquence, phase, schéma de liaison à la terre et modes	Toutes les conditions du circuit se situent dans les limites déclarées
Tension continue et temporaire	Comportement Uc/MCOV et TOV	Compatible avec les conditions normales et les conditions anormales crédibles
Performance de protection	Up/VPR et déclarations de courant d'impulsion pertinentes	Répond à l'objectif de conception coordonnée
Sécurité contre les courants de défaut	Courant de défaut disponible et SCCR ou déclaration Isccr/tenue applicable	L'appareil et le sectionneur requis sont adaptés au point d'installation
Protection de sauvegarde	Instructions du fabricant et données du dispositif de protection contre les surintensités (OCPD)	La disposition interne/externe et le calibre sont documentés
Conducteurs et bornes	Schéma de câblage, spécifications des conducteurs et instructions relatives aux bornes	Le cheminement, la section, l'identification et les raccordements sont conformes
Tableau et environnement	Instructions de montage et déclarations environnementales	Les conditions de certification et l'environnement sont préservés
Vérification	Enregistrement et logique d'état d'inspection/test	Les vérifications avant mise sous tension sont terminées et reproductibles
Transfert	Dessins, certificats, instructions et données de remplacement	Le propriétaire de l'installation reçoit le dossier complet

Questions courantes

Un SPD nécessite-t-il toujours un disjoncteur dédié ?

Il n'existe pas de réponse universelle. Une installation de type 2 peut utiliser un disjoncteur dédié dans de nombreuses conceptions, mais l'agencement requis peut impliquer une protection interne, un fusible externe, un disjoncteur externe ou une combinaison coordonnée. Suivez les instructions exactes de l'appareil, les règles du tableau et le code adopté.

Le Up ou VPR le plus bas est-il toujours le choix le plus sûr ?

Non. Une tension résiduelle plus faible peut être souhaitable, mais la comparaison n'est valide que si le cadre d'essai, les modes, la tension du système, Uc/MCOV, le comportement TOV, les effets des conducteurs et l'emplacement de l'installation sont également compatibles.

Un indicateur d'état vert prouve-t-il que l'installation est conforme ?

Non. Il indique normalement l'état du module de protection surveillé ou du sectionneur défini par ce produit. Il ne vérifie pas la tension du système, les modes de protection manquants, une impédance de connexion excessive, une protection de secours incorrecte, une mauvaise coordination ou l'intégrité de chaque circuit aval.

Une installation existante doit-elle être mise à niveau lorsqu'une nouvelle édition d'une norme est publiée ?

Pas automatiquement. L'adoption, les dates d'entrée en vigueur, la portée du projet, les amendements locaux et les règles concernant les modifications ou le remplacement d'équipement déterminent si une mise à niveau est requise. Consultez l'autorité compétente (AHJ) plutôt que de considérer la publication d'une nouvelle édition comme une loi locale immédiate.

Spécifiez les preuves, pas seulement “ un SPD ”

Une demande de devis utile doit inclure le marché et la base normative, la tension du système et le régime de neutre, l'emplacement de l'installation, le courant de défaut disponible, le type/classe et les modes de protection requis, Uc/MCOV, Up/VPR, les déclarations de courant d'impulsion, les contraintes de protection de secours, les conditions environnementales, les besoins en signalisation d'état ou à distance, ainsi que les documents de certification requis.
