Persyaratan Instalasi SPD: NEC, IEC & Daftar Periksa Keselamatan

Di halaman ini

Tidak ada aturan global tunggal yang membuat setiap perangkat pelindung lonjakan arus (SPD) pemasangan menjadi patuh. Pemasangan yang dapat dipertanggungjawabkan harus memenuhi empat otoritas: kode pemasangan yang diadopsi secara lokal, daftar atau sertifikasi produk yang berlaku, instruksi produsen, dan persyaratan proyek atau otoritas yang memiliki yurisdiksi (AHJ).

Perbedaan itu penting. Perangkat yang diuji menurut UL 1449 atau IEC 61643 tidak secara otomatis disetujui untuk setiap panel, pengaturan pembumian, tingkat arus gangguan, rute konduktor, atau lokasi pemasangan. Bukti produk dan bukti pemasangan menjawab pertanyaan yang berbeda.

Batas keamanan: SPD yang terhubung secara permanen dipasang di sekitar tegangan berbahaya dan arus gangguan yang tersedia. Pemilihan, isolasi, pemasangan, dan verifikasi harus dilakukan oleh personel berkualifikasi di bawah aturan yang berlaku di lokasi tersebut. Artikel ini merupakan kerangka kerja kepatuhan, bukan pengganti kode yang diadopsi atau instruksi perangkat.

Empat Otoritas yang Mengatur Pemasangan SPD

Mulailah dengan dokumen-dokumen dalam urutan berikut. Melewatkan satu lapisan dapat membuat pemasangan tidak patuh meskipun SPD itu sendiri membawa tanda sertifikasi yang diakui.

Otoritas	Apa yang ditentukannya	Apa yang tidak dibuktikan dengan sendirinya
Kode instalasi yang diadopsi secara lokal	Apakah proteksi diperlukan, lokasi yang diizinkan, aturan koneksi, verifikasi instalasi, dan hunian khusus	Bahwa model SPD tertentu kompatibel dengan sirkuit atau panel
Standar produk atau komponen	Bagaimana perangkat diklasifikasikan, diuji, ditandai, dan diberi peringkat dalam lingkup standar	Bahwa instalasi lapangan yang lengkap memenuhi aturan lokal
Petunjuk produsen	Konfigurasi sistem yang diizinkan, terminal, ukuran konduktor, proteksi cadangan, pemasangan, dan batas lingkungan	Bahwa proyek telah menggunakan edisi kode yang benar atau memenuhi setiap persyaratan AHJ
Spesifikasi proyek dan AHJ	Edisi yang diadopsi, amendemen lokal, persyaratan fasilitas, dokumentasi, dan persetujuan	Kinerja produk di luar bukti yang diajukan

The compliance question is therefore not simply “Is this an IEC SPD?” or “Is this UL Listed?” It is:

Apakah perangkat yang didokumentasikan, yang dipasang di sistem dan lokasi yang tepat ini, memenuhi keempat lapisan tersebut?

Apakah SPD Wajib?

Terkadang—tetapi jawabannya bergantung pada yurisdiksi, edisi yang diadopsi, okupansi, fungsi sistem, dan persyaratan proyek.

Amerika Serikat: Verifikasi Edisi NEC yang Diadopsi

NFPA kini menerbitkan National Electrical Code (NEC) 2026, namun negara bagian dan yurisdiksi lokal mungkin masih memberlakukan edisi 2023, 2020, atau edisi lain yang telah diamandemen. Jangan pernah menggunakan tanggal publikasi terbaru sebagai bukti kode yang diadopsi secara hukum di lokasi tertentu.

NEC 2023 memberikan contoh yang berguna tentang bagaimana mandat SPD disusun:

Bagian 230.67 membahas layanan yang memasok hunian tertentu, termasuk unit tempat tinggal, unit asrama, kamar atau suite tamu hotel dan motel, serta area tidur pasien tertentu. Bagian ini mewajibkan SPD Tipe 1 atau Tipe 2 dan mencakup ketentuan lokasi serta penggantian layanan.
Bagian 215.18 membahas versi yang dipasok pengumpan (feeder) dari hunian tertentu dan menempatkan SPD di dalam atau berdekatan dengan peralatan distribusi yang relevan, dengan tunduk pada pengecualian yang dinyatakan.
Bagian 700.8 mewajibkan SPD terdaftar di dalam atau pada switchboard dan panelboard sistem darurat.

Contoh-contoh ini bukanlah daftar periksa NEC yang lengkap. Proyek harus menggunakan edisi yang diadopsi secara tepat, amandemen lokal, dan interpretasi AHJ. Pasal-pasal lain mungkin berlaku untuk sistem, peralatan, atau hunian tertentu.

Untuk evaluasi produk Amerika Utara, UL 1449 adalah standar produk SPD utama. Panduan UL membedakan perangkat Tipe 1 yang terhubung secara permanen—yang dapat dievaluasi untuk penggunaan di sisi suplai atau sisi beban—dari perangkat Tipe 2 yang ditujukan untuk sisi beban dari perangkat arus lebih layanan. Catatan penandaan dan sertifikasi, bukan nama pemasaran, yang menetapkan penggunaan yang diizinkan.

Instalasi Berbasis IEC: Pisahkan Aturan Produk dari Aturan Instalasi

The Kerangka kerja IEC 61643 adalah rangkaian dokumen, bukan satu persetujuan universal:

Dokumen	Peran utama dalam keputusan
IEC 60364-4-44:2024	Persyaratan keselamatan untuk instalasi tegangan rendah yang terpengaruh oleh gangguan tegangan dan elektromagnetik; Klausul 443 membahas tegangan lebih transien
IEC 60364-5-53:2019 dengan Amandemen 1:2020 dan 2:2024	Pemilihan dan pemasangan peralatan listrik, termasuk kerangka instalasi yang memuat persyaratan SPD
IEC 61643-01:2024	Persyaratan produk umum dan metode pengujian untuk SPD
IEC 61643-11:2025	Persyaratan dan pengujian khusus untuk SPD yang terhubung ke sistem daya tegangan rendah AC; diterapkan bersama dengan IEC 61643-01
IEC 61643-12:2020	Prinsip pemilihan, pengoperasian, lokasi, dan koordinasi untuk SPD sirkuit daya AC
IEC 62305-4:2024	Tindakan perlindungan lonjakan arus untuk sistem listrik dan elektronik di dalam struktur di mana impuls elektromagnetik petir termasuk dalam cakupan

IEC 61643-11 dapat mendukung deklarasi produk, namun tidak menggantikan persyaratan instalasi IEC 60364, adopsi nasional, keputusan risiko petir proyek, atau instruksi koneksi dari produsen. Standar nasional yang didasarkan pada dokumen IEC dapat menambah, menghapus, atau memodifikasi persyaratan.

Britania Raya: Periksa Transisi BS 7671 dan Tanggal Proyek

BS 7671 adalah standar nasional Inggris untuk instalasi listrik. Per tinjauan teknis ini, BS 7671:2018+A4:2026 telah diterbitkan, sementara Amandemen 3:2024 tetap berlaku selama periode transisi yang berakhir pada 15 Oktober 2026. Dasar desain dan sertifikasi harus mengidentifikasi edisi valid mana yang berlaku untuk pekerjaan tersebut.

Panduan IET saat ini juga mengilustrasikan mengapa nilai pemutus sirkuit cadangan universal tidak aman. Berdasarkan BS 7671:2018+A4:2026, proteksi arus lebih hubung singkat SPD dapat bersifat internal, eksternal, atau kombinasi terkoordinasi, dan perangkat proteksi arus lebih eksternal harus mengikuti instruksi produsen SPD dan aturan instalasi yang berlaku.

Standar Produk Bukanlah Sertifikat Instalasi

Standar produk menetapkan metode pengujian, klasifikasi, dan peringkat yang ditandai. Kode instalasi menggunakan bukti tersebut sebagai salah satu masukan. Pertanyaan-pertanyaan berikut masih harus dijawab di tingkat sistem.

Pertanyaan instalasi	Bukti untuk verifikasi	Jalan pintas yang umum namun salah
Apakah SPD diperlukan di sini?	Kode yang diadopsi, okupansi, penilaian risiko, spesifikasi proyek, dan AHJ	“SPD wajib ada di mana-mana”
Apakah lokasi ini diizinkan?	Penandaan Tipe/Kelas, aturan lokasi kode, dan instruksi produsen	“Tipe 1 selalu menjadi pilihan terkuat”
Apakah sirkuit tersebut kompatibel?	Tegangan nominal, frekuensi, fase, pengaturan pembumian, dan tegangan operasi maksimum	“Tegangan yang tercetak di bagian depan sudah cukup”
Apakah mode proteksi sudah benar?	Mode L-N, L-PE, N-PE, atau L-L yang diperlukan oleh sistem dan topologi SPD	“Setiap SPD hanya mengirimkan lonjakan ke pembumian”
Bisakah perangkat tetap terhubung dengan aman?	Uc atau MCOV, perilaku tegangan lebih sementara, dan toleransi sistem	“Nilai clamping terendah selalu yang terbaik”
Apakah paparan arus gangguan dapat diterima?	Arus gangguan yang tersedia ditambah SCCR, atau deklarasi ketahanan/arus hubung singkat yang berlaku seperti Isccr	“Peringkat lonjakan kA yang tinggi membuktikan keamanan hubung singkat”
Apakah proteksi cadangan sudah benar?	Informasi pemutus internal, sekering atau pemutus sirkuit eksternal yang diizinkan, dan instruksi koordinasi	“Setiap SPD menggunakan pemutus sirkuit 20 A atau 30 A”
Apakah rute konduktor dapat diterima?	Rute pabrikan, konduktor, instruksi pembengkokan dan terminal serta kode lokal	“Setiap instalasi memiliki panjang kabel maksimum yang sama”
Apakah perakitan tersebut masih patuh?	Instruksi panel atau switchboard, kondisi pengenalan/pencatatan komponen, dan persyaratan selungkup	“Pemasangan rel DIN membuat semua SPD dapat dipertukarkan”
Bisakah status proteksi diverifikasi?	Arti indikator status, logika kontak jarak jauh, instruksi inspeksi, dan catatan	“Jendela hijau membuktikan seluruh sistem terlindungi”

Jangan tertukar dengan peringkat arus lonjakan seperti Dalam, Imax atau Iimp dengan kemampuan arus hubung singkat. Keduanya menjelaskan tugas pengujian yang berbeda. Demikian pula, peringkat pemutusan pemutus sirkuit bukanlah pengganti untuk SCCR SPD atau deklarasi hubung singkat IEC yang berlaku.

Sepuluh Pemeriksaan Sebelum SPD Disetujui untuk Pemasangan

1. Catat Yurisdiksi dan Edisi

Tuliskan negara, negara bagian atau wilayah, kode dan edisi yang diadopsi, amandemen lokal, spesifikasi proyek, dan AHJ. “Memenuhi NEC” atau “sesuai IEC” terlalu samar untuk pengajuan teknis.

2. Tentukan Mengapa Proteksi Diperlukan

Identifikasi klausul, penilaian risiko, desain proteksi petir, persyaratan pelanggan, atau instruksi peralatan yang menciptakan kebutuhan tersebut. Hal ini menentukan apakah SPD merupakan tindakan kode minimum, bagian dari sistem proteksi petir terkoordinasi, atau tindakan keandalan tambahan.

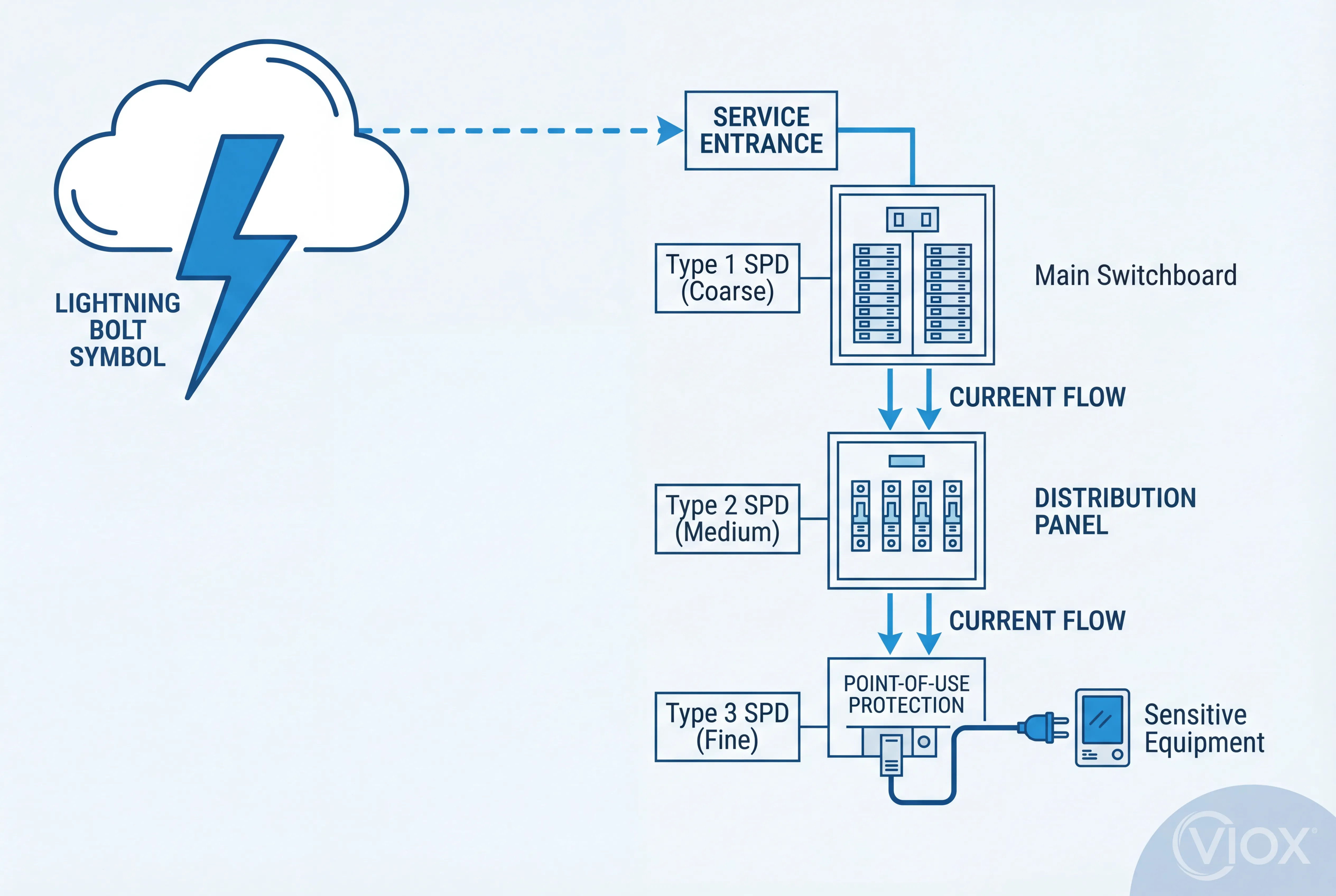

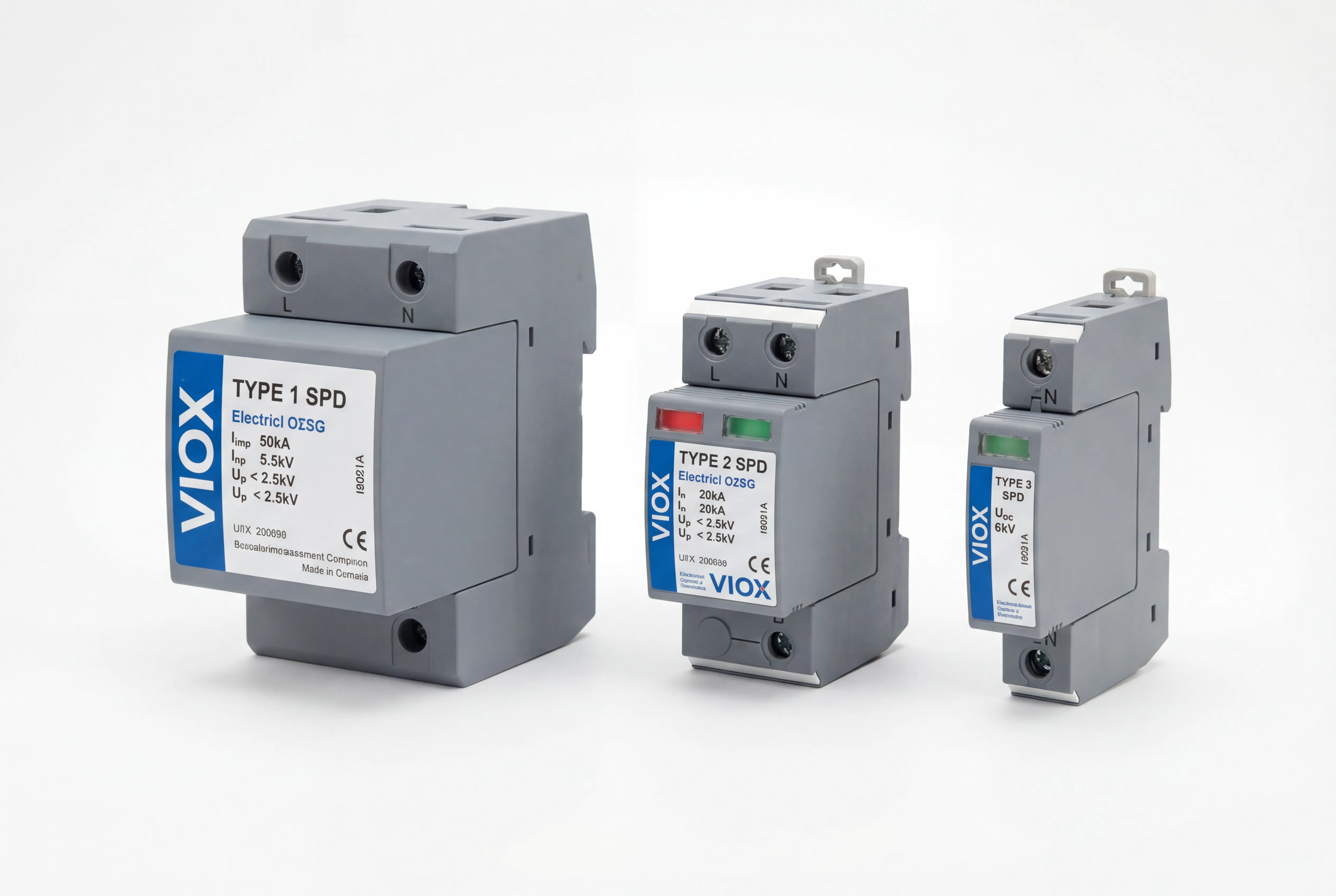

3. Konfirmasi Titik Pemasangan dan Kategori Perangkat

Tentukan apakah koneksi berada di sisi suplai atau sisi beban dari perangkat arus lebih layanan, di panel distribusi, di panel hilir, atau di dekat peralatan yang dilindungi. Kemudian verifikasi bahwa Tipe, Kelas, atau kategori pengujian SPD mengizinkan lokasi tersebut.

Tipe bukanlah hierarki energi universal. Penandaan Tipe 1 menurut UL, hasil pengujian Kelas I IEC, dan nilai Imax yang besar bukanlah pernyataan yang dapat dipertukarkan. Gunakan panduan SPD Tipe 1, Tipe 2, dan Tipe 3 ketika klasifikasi itu sendiri menjadi penentu.

4. Sesuaikan dengan Sistem Kelistrikan

Konfirmasikan semua hal berikut terhadap lembar data dan instruksi pemasangan:

tegangan nominal dan tegangan kontinu maksimum;
aplikasi AC atau DC dan frekuensi jika berlaku;
pengaturan fase tunggal atau tiga fase;
pengaturan konduktor yang diarde dan konduktor protektif;
konfigurasi sistem TN, TT, IT, grounded-wye, delta, atau lainnya;
jumlah kutub dan mode proteksi yang diperlukan;
kondisi tegangan lebih sementara yang diharapkan.

The panduan lembar data SPD menjelaskan cara menginterpretasikan Uc/MCOV, Ke atas/VPR, Dalam, Imax, Iimp dan deklarasi terkait tanpa menganggap satu peringkat sebagai keputusan pemilihan yang lengkap.

5. Verifikasi Arus Gangguan yang Tersedia dan Deklarasi SPD

Tentukan arus gangguan yang tersedia di titik pemasangan aktual. Untuk aplikasi UL, verifikasi bahwa SCCR yang tertera tidak kurang dari arus gangguan yang tersedia dan bahwa setiap kondisi penerimaan telah dipenuhi. Untuk produk IEC, verifikasi deklarasi ketahanan/arus hubung singkat yang berlaku—seperti Isccr di mana digunakan—bersama dengan pemutus sirkuit yang ditentukan dan arus hubung singkat prospektif.

Kapasitas arus lonjakan tidak dapat menggantikan pemeriksaan ini. Perangkat yang ditandai dengan Imax tinggi masih bisa tidak sesuai untuk arus gangguan frekuensi daya yang tersedia.

6. Selesaikan Proteksi Arus Lebih Internal dan Eksternal

Tentukan apakah SPD menggunakan proteksi internal, memerlukan sekering eksternal atau pemutus sirkuit khusus, mengizinkan salah satu pengaturan tersebut, atau bergantung pada kombinasi yang ditentukan. Catat:

tipe perangkat protektif;
peringkat yang diizinkan atau maksimum;
kapasitas pemutusan atau interupsi;
kondisi koordinasi yang diperlukan;
efek pada kontinuitas saat SPD terputus;
setiap batasan panel atau perakitan.

Jangan menyalin ukuran pemutus sirkuit dari SPD lain. Nilai yang benar berasal dari instruksi model yang tepat dan kerangka kerja pemasangan yang berlaku. Untuk keputusan terpisah mengenai penggunaan pemutus sirkuit yang ada, lihat Dapatkah Saya Menghubungkan Pelindung Lonjakan Arus ke Pemutus yang Ada?.

7. Panjang Sambungan Kontrol, Perutean, dan Pengikatan

Konduktor sambungan SPD menambah tegangan induktif selama lonjakan cepat. Jaga rute sesingkat dan selurus mungkin sesuai instruksi produk dan konstruksi panel, hindari loop yang tidak perlu, serta ikuti persyaratan terminal, radius tekukan, ukuran konduktor, pemisahan, netral, dan konduktor protektif.

Tidak ada “aturan 10 inci” yang berlaku secara global yang mengesampingkan instruksi perangkat atau kode lokal. Lebih penting lagi, SPD tidak selalu mengirimkan semua arus lonjakan ke bumi. Arus mengalir melalui mode proteksi yang tersedia dan jalur balik yang ditentukan oleh sirkuit dan pengaturan pembumian.

Gunakan panduan pengabelan SPD untuk jalur konduktor, proteksi cadangan, dan detail komisioning. Gunakan panduan penempatan panel ketika pertanyaan yang belum terjawab adalah di mana perangkat harus dipasang secara fisik.

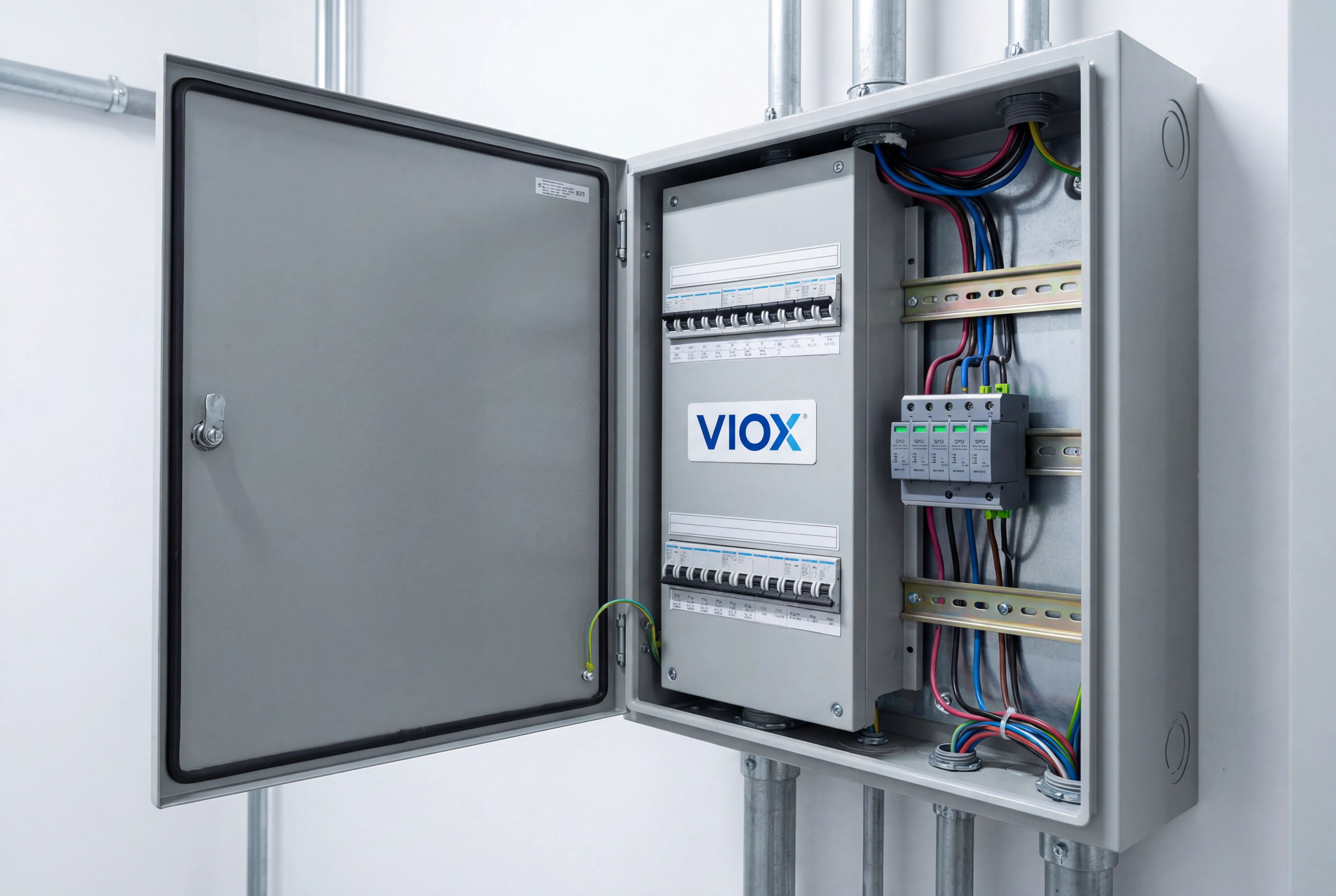

8. Periksa Panel, Enklosur, dan Lingkungan

Verifikasi bahwa pemasangan tetap menjaga sertifikasi panelboard, switchboard, atau panel kontrol dan mengikuti ketentuan penerimaan komponen apa pun. Periksa juga peringkat enklosur, polusi, ketinggian, suhu, getaran, kelembapan, aksesibilitas, jarak, dan persyaratan lokasi berbahaya jika relevan.

Jejak atau klip DIN-rail yang serupa tidak membuktikan bahwa satu merek atau model merupakan pengganti yang sesuai untuk yang lain.

9. Inspeksi Sebelum Pemberian Energi

Sebelum pemberian energi, personel berkualifikasi harus memverifikasi setidaknya:

model dan rating terhadap submittal yang disetujui;
prosedur isolasi dan ketiadaan tegangan;
identifikasi terminal dan perutean konduktor;
tipe dan rating perangkat protektif;
persyaratan pengencangan yang ditentukan menggunakan metode yang ditetapkan;
netral, konduktor protektif, koneksi bonding dan pembumian;
penutupan enklosur dan penghalang;
indikasi status dan logika kontak jarak jauh, jika terpasang;
label, gambar, dan informasi penggantian.

Pengujian terperinci harus mengikuti instruksi produk dan pemasangan. Jangan melakukan uji resistansi isolasi, potensial tinggi, atau kontinuitas melalui SPD kecuali prosedur yang berlaku mengizinkannya secara eksplisit; komponen non-linear yang terhubung dapat memengaruhi hasil atau mengalami kerusakan.

10. Simpan Catatan Kepatuhan

Paket serah terima harus mengidentifikasi edisi standar yang diadopsi, model SPD yang disetujui, sertifikat produk atau catatan daftar, lembar data, instruksi pemasangan, koordinasi perangkat protektif, diagram sirkuit, dasar arus gangguan, hasil inspeksi, dan prosedur penggantian.

Catatan ini penting saat modul diganti, panel dimodifikasi, atau lokasi mengubah skema proteksinya. Teknisi di masa mendatang tidak perlu menyimpulkan desain asli dari warna jendela status.

Matriks Kepatuhan Instalasi SPD Akhir

Gunakan matriks ini sebagai kontrol pengajuan dan pra-pemberian energi. Jawaban yang kosong atau tidak didukung tidak dianggap lulus.

Item verifikasi	Bukti yang diperlukan	Kondisi lulus
Yurisdiksi	Kode yang diadopsi, edisi, amandemen, dan AHJ	Dasar yang tepat tercatat
Kebutuhan akan proteksi	Klausul kode, penilaian risiko, desain LPS, atau spesifikasi proyek	Persyaratan dan lingkup yang dilindungi telah ditentukan
Status produk	Daftar/sertifikat dan catatan model yang tepat	Bukti valid untuk model dan pasar yang disediakan
Lokasi pemasangan	Diagram satu garis dan izin Tipe/Kelas	Sisi suplai/beban dan tingkat distribusi diizinkan
Kesesuaian sistem	Tegangan, frekuensi, fase, pengaturan pembumian, dan mode	Semua kondisi sirkuit berada dalam batas yang dinyatakan
Tegangan kontinu dan sementara	Perilaku Uc/MCOV dan TOV	Kompatibel dengan kondisi normal dan kondisi abnormal yang kredibel
Kinerja proteksi	Up/VPR dan deklarasi arus impuls yang relevan	Memenuhi tujuan desain terkoordinasi
Keamanan arus gangguan	Arus gangguan yang tersedia dan SCCR atau deklarasi Isccr/ketahanan yang berlaku	Perangkat dan pemutus sirkuit yang diperlukan sesuai pada titik pemasangan
Perlindungan cadangan	Instruksi pabrikan dan data OCPD	Pengaturan internal/eksternal dan rating telah didokumentasikan
Konduktor dan terminal	Diagram pengabelan, spesifikasi konduktor, dan instruksi terminal	Rute, ukuran, identifikasi, dan koneksi telah sesuai
Panel dan lingkungan	Instruksi perakitan dan deklarasi lingkungan	Kondisi sertifikasi dan lingkungan tetap terjaga
Verifikasi	Catatan inspeksi/pengujian dan logika status	Pemeriksaan pra-pemberian energi telah selesai dan dapat direproduksi
Serah terima	Gambar, sertifikat, instruksi, dan data penggantian	Pemilik fasilitas menerima catatan lengkap

Pertanyaan Umum

Apakah SPD selalu memerlukan pemutus sirkuit khusus?

Tidak ada jawaban universal yang berlaku. Instalasi Tipe 2 dapat menggunakan pemutus sirkuit khusus dalam banyak desain, namun pengaturan yang diperlukan dapat melibatkan proteksi internal, sekering eksternal, pemutus sirkuit eksternal, atau kombinasi yang terkoordinasi. Ikuti instruksi perangkat yang tepat, aturan panel, dan kode yang diadopsi.

Apakah Up atau VPR terendah selalu menjadi pilihan yang paling aman?

Tidak. Tegangan sisa yang lebih rendah bisa jadi diinginkan, namun perbandingan tersebut hanya valid jika kerangka pengujian, mode, tegangan sistem, Uc/MCOV, perilaku TOV, efek konduktor, dan lokasi pemasangan juga kompatibel.

Apakah indikator status berwarna hijau membuktikan bahwa pemasangan telah sesuai?

Tidak. Indikator tersebut biasanya melaporkan status modul proteksi atau pemutus yang dipantau sebagaimana didefinisikan oleh produk tersebut. Indikator tersebut tidak memverifikasi tegangan sistem, mode proteksi yang hilang, impedansi koneksi yang berlebihan, proteksi cadangan yang salah, koordinasi yang buruk, atau integritas setiap sirkuit hilir.

Apakah pemasangan yang sudah ada harus ditingkatkan ketika edisi kode baru diterbitkan?

Tidak secara otomatis. Adopsi, tanggal efektif, lingkup proyek, amandemen lokal, dan aturan untuk perubahan atau penggantian peralatan menentukan apakah peningkatan diperlukan. Tanyakan kepada AHJ alih-alih menganggap publikasi edisi baru sebagai hukum lokal yang berlaku seketika.

Tentukan Buktinya, Bukan Hanya “Satu SPD”

Permintaan penawaran yang berguna harus mencakup dasar pasar dan kode, tegangan sistem dan pengaturan pembumian, lokasi pemasangan, arus gangguan yang tersedia, Tipe/Kelas dan mode proteksi yang diperlukan, Uc/MCOV, Up/VPR, deklarasi arus impuls, batasan proteksi cadangan, kondisi lingkungan, kebutuhan status atau pensinyalan jarak jauh, dan dokumen sertifikasi yang diperlukan.

Tinjau Rangkaian SPD VIOX hanya setelah input tersebut ditentukan. Untuk proposal khusus model, kirimkan data sistem dan dokumen kepatuhan yang diperlukan ke [email protected]. Sertifikasi dan klaim fitur harus selalu diverifikasi terhadap model yang tepat yang disediakan.
