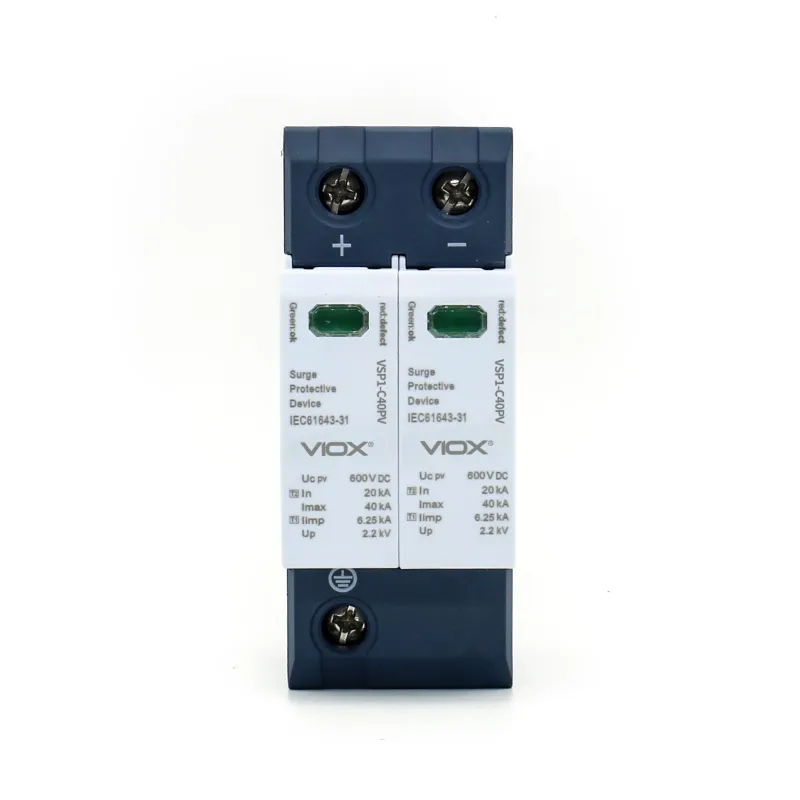

VIOX VSP1-C40PV/2(S) 600V SPD unipolar enchufable
El SPD unipolar enchufable VIOX VSP1-C40PV/2(S) de 600 V ofrece una sólida protección contra sobretensiones para sistemas fotovoltaicos y subdistribuidores. Este dispositivo Clase II/Tipo 2/Tipo 1CA protege los modos L-PE y N-PE con una corriente de descarga nominal de 20kA y máxima de 40kA. Con elementos MOV de alta energía, funciona a 600 V CC con un tiempo de respuesta < 25 ns. El diseño enchufable garantiza una fácil instalación en carriles DIN de 35 mm. Cumple las normas IEC 61643-11:2011 y EN 61643-11:2012 y ofrece un nivel de protección contra tensiones de 2,2 kV. Con protección IP20, salvaguardas térmicas y contactos remotos opcionales, este versátil SPD se adapta a diversas instalaciones eléctricas, combinando fiabilidad y rendimiento para mejorar la protección del sistema eléctrico en aplicaciones fotovoltaicas exigentes.
Envíenos sus requisitos, le haremos un presupuesto en 12 horas
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
VIOX VSP1-C40PV/2(S) 600V SPD unipolar enchufable
Visión general
El VIOX VSP1-C40PV/2(S) 600V es un dispositivo de protección contra sobretensiones (SPD) unipolar enchufable de alto rendimiento diseñado para su uso en subdistribuidores. Este versátil dispositivo ofrece una protección robusta para los modos L-PE y N-PE, lo que lo convierte en una solución ideal para diversas instalaciones eléctricas, especialmente en sistemas fotovoltaicos.
Características principales
- Dispositivo de Clase II, Tipo 2, Tipo 1CA
- Localización de uso: Subdistribution Boards
- Modo de protección: L-PE, N-PE
- Capacidad de sobretensión: In = 20 kA (8/20 μs)
- Categoría IEC/EN/UL: Clase II / Tipo 2 / Tipo 1CA
- Elementos de protección: MOV de alta energía
- Carcasa: Diseño enchufable
- Conformidad: IEC 61643-11:2011, EN 61643-11:2012
Especificaciones técnicas
| IEC Eléctrica | 600 |
|---|---|
| Tensión nominal CA | 600V |
| Tensión máxima de funcionamiento continuo (CC) | 600V |
| Corriente nominal de descarga (8/20 μs) | 20 kA |
| Corriente máxima de descarga (8/20 μs) | 40 kA |
| Corriente de descarga de impulso (10/350 μs) | 6,25 kA |
| Nivel de protección de tensión | 2,2 kV |
| Corriente de impulso (10/350μs) Iimp (L-N) | 7kA |
| Tiempo de respuesta | < 25 ns |
| Fusible de reserva (máx.) | 125 A gL / gG |
| Corriente de cortocircuito (CA) | 25 kA / 50 kA |
| TOV Soportar 5s | ? |
| TOV 120min | ? |
| modo | Resistencia, fallo seguro |
Especificaciones mecánicas y medioambientales
- Temperatura de funcionamiento: -40°C a +70°C [-40°F a +158°F]
- Humedad de funcionamiento admisible: 5%...95%
- Presión atmosférica y altitud: 80k Pa ... 106k Pa / -500 m....2000 m
- Par de apriete del tornillo del terminal: 39.9 lbf.in [4.5 Nm]
- Sección del conductor (máx.) 2 AWG (sólido, trenzado) / 4 AWG (flexible)
- 35 mm² (sólido, trenzado) / 25 mm²(flexible)
- Montaje: Carril DIN de 35 mm, EN 60715
- Grado de protección: IP 20 (integrado)
- Material de la carcasa: Termoplástico: Grado de extinción UL 94 V-0
- Protección térmica: Sí
- Estado de funcionamiento / Indicación de fallo: Verde correcto / Rojo defectuoso
Características adicionales
- Contactos remotos (RC): Opcional
- Capacidad de conmutación RC: AC: 250V / 0,5 A; DC: 250V / 0,1 A;125V / 0,2 A;75V / 0,5 A
- Sección del conductor RC (máx.) 16 AWG (sólido) / 1,5 mm²(sólido)
Configuración interna
Dimensión
Diagrama de conexión
