Las diferencias entre baja, media y alta tensión

La baja, media y alta tensión no tienen un conjunto universal de límites. En el contexto general de los equipos según la IEC, la baja tensión se extiende hasta 1.000 V CA o 1.500 V CC; las tensiones por encima de ese límite entran en el dominio de la alta tensión, donde la “media tensión” se utiliza ampliamente como una subdivisión industrial. En la terminología de tensión de sistemas de Norteamérica, la norma ANSI/NEMA C84.1 clasifica la baja tensión como 1 kV o menos, la media tensión como superior a 1 kV e inferior a 100 kV, y la alta tensión como 100–230 kV.

Esa diferencia explica por qué un sistema de 13,8 kV puede denominarse de media tensión en una planta, pero estar cubierto por una norma IEC cuyo título indica “aparamenta de alta tensión”. Para cualquier diseño, cotización o especificación, indique la tensión nominal real, CA o CC, y la norma aplicable en lugar de depender únicamente de los términos BT, MT o AT.

Contexto de clasificación	Baja tensión (BT)	Media tensión (MT)	Alta tensión (AT)	Tensión extra alta / ultra alta
Límite de equipos según IEC	Hasta 1 kV CA o 1.5 kV CC	Subdivisión industrial común por encima de BT; el límite superior depende del sector y de la norma del equipo	En términos generales, tensión superior a BT; puede incluir MT, EAT y UAT	Los términos y límites dependen de la norma de aplicación o del operador de red
Clases de tensión de sistema según ANSI/NEMA C84.1	1 kV o menos	Por encima de 1 kV y por debajo de 100 kV	100 kV a 230 kV	EHV: superior a 230 kV e inferior a 1.000 kV; UHV: 1.000 kV o más
Uso común en redes orientadas a la norma IEC	Hasta 1 kV	A menudo superior a 1 kV hasta 35 kV o 52 kV	A menudo superior al límite local de media tensión (MT)	Varía según el país, la empresa de servicios públicos y la norma de transmisión

La tercera fila es una convención práctica, no una tabla de clasificación universal de la IEC. Compruebe siempre la norma del proyecto citado.

Qué es el voltaje y por qué es importante su clasificación

El voltaje es la diferencia de potencial eléctrico, la fuerza impulsora que puede producir corriente a través de un circuito. Se mide en voltios (V), mientras que los kilovoltios (kV) representan 1000 voltios.

La clasificación del voltaje es importante porque afecta a:

• el nivel de aislamiento y las distancias de seguridad de los equipos;
• las capacidades nominales de aparamenta, cables y transformadores;
• el diseño de protección y puesta a tierra;
• los procedimientos de instalación y prueba;
• la cualificación del personal y los controles de seguridad laboral; y
• interconexión con la red eléctrica y requisitos normativos.

Una etiqueta de clase de tensión es solo un punto de partida. La selección del equipo aún depende de la tensión nominal y máxima del sistema, la frecuencia, si es CA o CC, el método de puesta a tierra, la corriente de falla prospectiva, la coordinación del aislamiento, el entorno y la norma de producto aplicable.

Normas internacionales para la clasificación de voltaje

Normas CEI

IEC 60038 especifica los valores de tensión nominal preferidos para los sistemas de suministro y los valores de referencia para el diseño de equipos y sistemas. No debe citarse como si creara una tabla de clasificación universal de BT/MT/AT/EAT/UAT.

IEC 61140 establece principios comunes para la protección contra descargas eléctricas. En la práctica de equipos IEC, 1.000 V CA y 1.500 V CC son límites superiores importantes para la baja tensión. Por encima de ese límite, los documentos IEC pueden utilizar “alta tensión” como una categoría amplia de equipos. Por ejemplo, IEC 62271-1 se aplica a aparamenta de alta tensión de CA con una tensión nominal superior a 1.000 V, aunque gran parte de ese equipo se denomina media tensión en la ingeniería de distribución cotidiana.

Por lo tanto, la redacción más segura de la IEC es:

• BT: hasta 1 kV CA o 1,5 kV CC en el contexto del equipo correspondiente;
• MV: un término industrial ampliamente utilizado para la parte inferior del rango superior a BT, comúnmente asociado con equipos de distribución;
• HV: el amplio dominio de la IEC por encima de la BT, o una categoría de servicios públicos más restringida donde la norma de red local define una;
• EHV/UHV: términos de transmisión cuyos umbrales exactos deben establecerse según la norma vigente o la especificación de la empresa de servicios públicos.

Contexto de ANSI/NEMA y NEC

Para sistemas de potencia de 60 Hz, ANSI/NEMA C84.1-2020 (R2025) proporciona una clasificación útil de voltajes de sistema en Norteamérica:

• Baja tensión: 1 kV o menos;
• Media tensión: superior a 1 kV e inferior a 100 kV;
• Alta tensión: 100 kV a 230 kV;
• Muy alta tensión: superior a 230 kV e inferior a 1.000 kV;
• Ultra alta tensión: 1.000 kV o más.

Estas son clases de tensión nominal del sistema. No sustituyen al Código Eléctrico Nacional (NEC), a una norma de producto, a una norma de trabajo de la OSHA ni a una especificación de la empresa eléctrica. El NEC suele organizar los requisitos en torno a umbrales de tensión explícitos, por lo que debe escribirse “sistema de 13,8 kV” o “circuito de 480 V” siempre que la precisión sea importante.

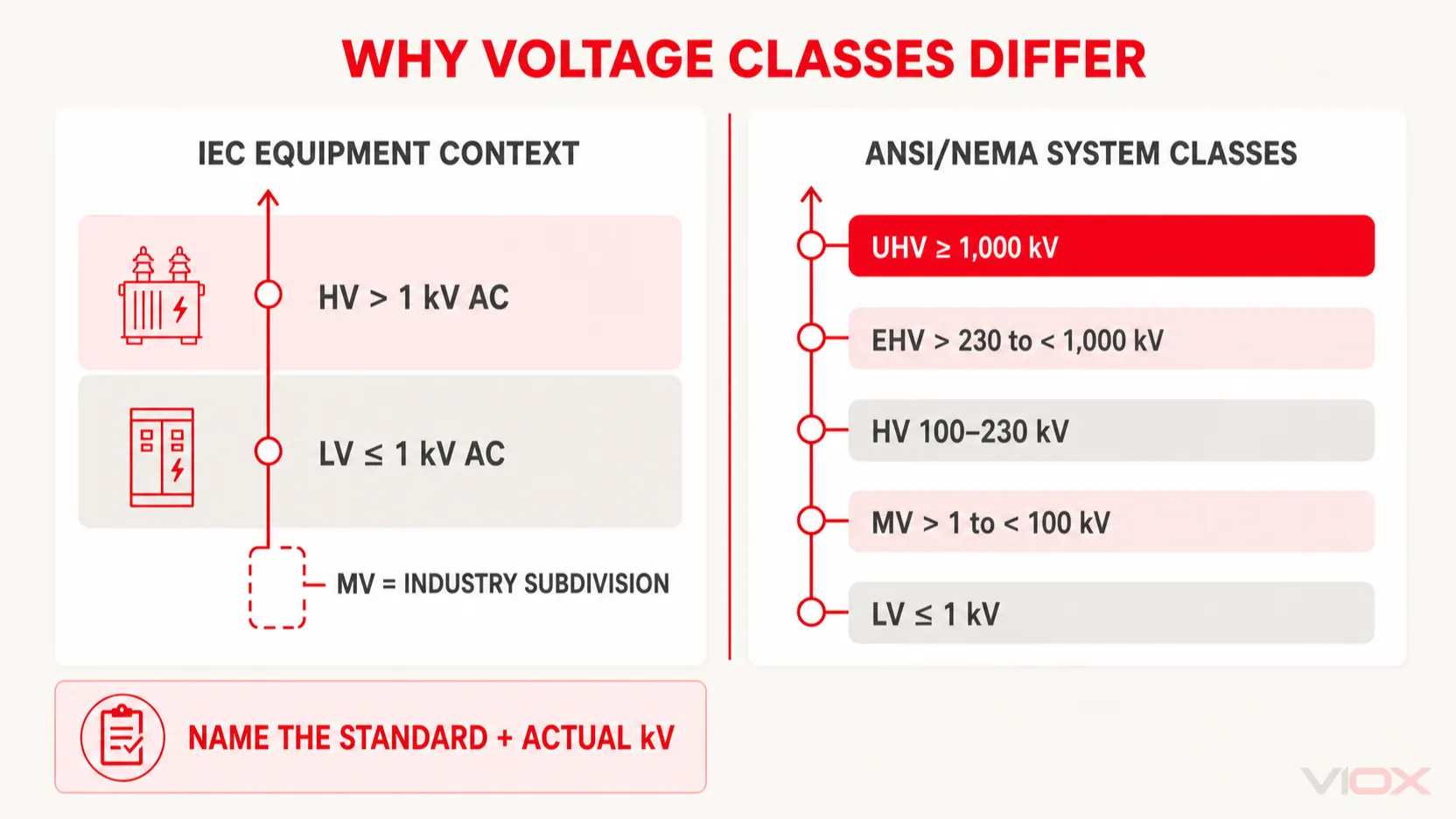

Por qué las definiciones parecen entrar en conflicto

Los términos describen cosas diferentes en distintos documentos. Una norma puede clasificar un sistema eléctrico completo, otra puede definir el alcance de la aparamenta y una norma de seguridad puede utilizar un umbral de tensión para activar una práctica de trabajo. Por lo tanto, un circuito puede ser:

• media tensión en el lenguaje de distribución de planta;
• dentro de la familia de aparamenta de alta tensión IEC; y
• sujeto a un umbral de seguridad independiente según la legislación local.

Esto no es necesariamente una contradicción. Es una razón para identificar el documento, la edición, la tensión nominal y el tipo de equipo.

Sistemas de Baja Tensión (BT)

Definición y rango

En el uso común de equipos IEC, la baja tensión es de hasta 1.000 V CA o 1.500 V CC. La norma ANSI/NEMA C84.1 también clasifica los sistemas de CA nominales de 1 kV o menos en la categoría de baja tensión.

No confunda este significado técnico con frases informales como “controles de baja tensión”, que pueden referirse a circuitos de 12 V, 24 V o 48 V. Los circuitos de muy baja tensión y de energía limitada tienen sus propias definiciones y requisitos.

Características

Los sistemas de BT constituyen el nivel final de distribución y utilización para la mayoría de los edificios y muchas máquinas. Los equipos están ampliamente disponibles, pero la etiqueta “baja tensión” no significa bajo riesgo. Un cuadro eléctrico de 480 V puede presentar riesgos considerables de descarga eléctrica y arco eléctrico.

Aplicaciones Comunes

• sistemas residenciales de 120/240 V en Norteamérica;
• Sistemas de edificios de 230/400 V en muchos mercados IEC;
• Distribución industrial de 400 V, 480 V, 600 V y 690 V;
• Circuitos de potencia y control de maquinaria;
• Sistemas de CC de baja tensión dentro de los límites de capacidad nominal pertinentes.

Equipos típicos

Los conjuntos de BT pueden incluir interruptores automáticos en miniatura, interruptores automáticos de caja moldeada, contactores, cuadros de distribución, seccionadores, dispositivos de protección contra sobretensiones y bloques de distribución de energía. Verifique la tensión operativa, la tensión de aislamiento, la capacidad de interrupción y la norma aplicable de cada dispositivo.

Consideraciones de seguridad

Utilice una condición de trabajo eléctricamente segura siempre que sea necesario y factible. La protección contra descargas, los controles de arco eléctrico y los EPP se basan en la exposición y la tarea reales, no en la falsa sensación de seguridad que transmite el término “baja tensión”.”

Sistemas de Media Tensión (MT)

Definición y rango

La media tensión es una categoría práctica de distribución de energía superior a la baja tensión. La norma ANSI/NEMA C84.1 define los sistemas nominales de MT como aquellos superiores a 1 kV e inferiores a 100 kV. En la práctica de distribución orientada a la norma IEC, la MT se refiere comúnmente a sistemas superiores a 1 kV hasta 35 kV o 52 kV, pero el límite superior varía según el país, la empresa eléctrica y la familia de equipos.

Especifique siempre el nivel real (por ejemplo, 3.3 kV, 6.6 kV, 11 kV, 13.8 kV, 22 kV o 33 kV) en lugar de solicitar “equipos de MT” sin una tensión nominal.

Características

La distribución en MT reduce la corriente para una transferencia de potencia determinada en comparación con la BT. También requiere aislamiento, conmutación, protección, terminaciones de cables, puesta a tierra y procedimientos de prueba diseñados específicamente. La estrategia de puesta a tierra del sistema y de eliminación de fallas afecta materialmente las elecciones de equipos y protección.

Aplicaciones Comunes

• distribución primaria de empresas eléctricas;
• subestaciones y alimentadores de plantas industriales;
• motores grandes y cargas de proceso donde el sistema diseñado justifica el uso de MT;
• sistemas de recolección de generación renovable;
• Redes de distribución para campus, aeropuertos, minas y centros de datos.

Equipos típicos

El equipo típico incluye aparamenta bajo envolvente metálica, interruptores automáticos o contactores dentro de su alcance publicado, relés de protección, transformadores de medida, cables y terminales de MT, transformadores y equipos de puesta a tierra. La norma IEC 62271-200, por ejemplo, cubre ciertos conjuntos bajo envolvente metálica de CA con tensiones nominales superiores a 1 kV hasta 52 kV inclusive.

Consideraciones de seguridad

Los trabajos en MT requieren personal cualificado, acceso controlado, un procedimiento de maniobra o prueba aprobado, y verificación de aislamiento y puesta a tierra cuando sea necesario. Los límites de aproximación, las capacidades nominales de los instrumentos de prueba, las puestas a tierra temporales y los EPP deben derivarse de las normas aplicables y de la evaluación de riesgos específica de la tarea.

Sistemas de Alta Tensión (AT)

Definición y rango

¿Qué se considera alta tensión? La respuesta correcta depende del contexto. En la terminología general de equipos IEC, una tensión superior a 1 kV CA o 1,5 kV CC se encuentra en el dominio de alta tensión. En las clases de sistemas ANSI/NEMA C84.1, AT significa 100–230 kV. Las empresas eléctricas pueden utilizar otro límite local entre las redes de media y alta tensión.

Es por esto que la frase “la alta tensión comienza en 35 kV” puede ser útil en una red, pero incorrecta como declaración universal.

Características

Los sistemas de AT permiten la transferencia de energía a gran escala con una corriente menor que un sistema de menor tensión que transporte la misma potencia. Las prioridades de diseño incluyen la coordinación de aislamiento, sobretensiones de maniobra, distancias de seguridad, protección, características de líneas o cables, disposición de subestaciones y estabilidad del sistema.

Aplicaciones Comunes

• transmisión regional y de larga distancia;
• subestaciones de transmisión e interconexiones de red;
• conexión de grandes fuentes de generación;
• corredores de suministro de servicios públicos de alta capacidad.

Equipos típicos

Las instalaciones de alta tensión utilizan transformadores de potencia, disyuntores, seccionadores, transformadores de medida, descargadores de sobretensión, sistemas de barras, líneas aéreas o cables de alta tensión, relés de protección y sistemas de control específicos para cada aplicación. La tecnología puede ser aislada por aire, gas, aceite, vacío o sólido dependiendo de la tensión, el servicio y el diseño del producto; la clase de tensión por sí sola no determina el medio de interrupción o aislamiento.

Consideraciones de seguridad

El trabajo en alta tensión depende de una autoridad operativa formal, aislamiento, verificación, puesta a tierra, distancias mínimas de aproximación y formación especializada. La operación remota puede reducir la exposición en algunas tareas, pero no sustituye a una evaluación de riesgos documentada y a un procedimiento aprobado.

Extra Alta Tensión (EAT) y Ultra Alta Tensión (UAT)

Según las clases de sistema ANSI/NEMA C84.1, la EHV (extra alta tensión) está por encima de 230 kV y por debajo de 1.000 kV, mientras que la UHV (ultra alta tensión) es de 1.000 kV o más. El uso en la transmisión internacional no es uniforme: algunas redes utilizan diferentes umbrales de CA, y los proyectos de CC a menudo se describen por su tensión declarada polo a polo o polo a tierra en lugar de por una tabla universal de EHV/UHV.

Los sistemas EHV y UHV se utilizan para la transmisión a gran escala cuando el estudio de red justifica la infraestructura, el aislamiento, el derecho de paso, el control de potencia reactiva y la complejidad de la estación. Conserve siempre el valor real de kV junto al acrónimo.

Análisis comparativo: BT vs. MT vs. AT

Factor de	Baja tensión	Media tensión	Alta tensión
Definición de trabajo	Hasta 1 kV CA / 1.5 kV CC en el uso común de equipos IEC	Por encima de BT; rango de distribución definido por el mercado relevante o la norma del equipo	Ampliamente por encima de BT en el lenguaje de equipos IEC; 100–230 kV según ANSI/NEMA C84.1
Rol típico	Distribución final y utilización	Distribución primaria y redes de grandes instalaciones	Transmisión de energía a gran escala e interconexión principal
Corriente para potencia trifásica equivalente	Más alto	Baja	Más bajo
Equipo	Cuadros de baja tensión, interruptores automáticos, contactores y circuitos finales	Aparamenta de media tensión, relés, cables y transformadores	Subestaciones de transmisión, transformadores de potencia, líneas/cables y sistemas de protección
Enfoque de diseño	Protección de circuitos finales, utilización e integración en cuadros	Aislamiento, puesta a tierra, coordinación de protecciones y mantenibilidad	Coordinación de aislamiento, estudios de sistema, maniobras de conmutación y rendimiento de la red
Riesgo terminológico	“Bajo” puede confundirse con inofensivo	El límite superior varía ampliamente	Los significados en equipos IEC y en redes de servicios públicos difieren

Comparación de pérdida de potencia

La pérdida en el conductor es:

P_loss = I²R

Para potencia trifásica equilibrada:

P = √3 × V_LL × I × factor de potencia

Si la potencia transferida y el factor de potencia permanecen constantes, aumentar la tensión entre líneas en un factor de 10 reduce la corriente a una décima parte. Si la resistencia del conductor también se mantiene constante para la comparación, la pérdida I²R se convierte en una centésima parte, una reducción del 99%.

Este ejemplo proporcional explica el beneficio de una mayor tensión de transmisión, pero no es un diseño de línea completo. Las pérdidas reales también dependen del tamaño y la longitud del conductor, la resistencia, la potencia reactiva, el efecto corona, la geometría de los cables o líneas aéreas, los transformadores y las condiciones de operación.

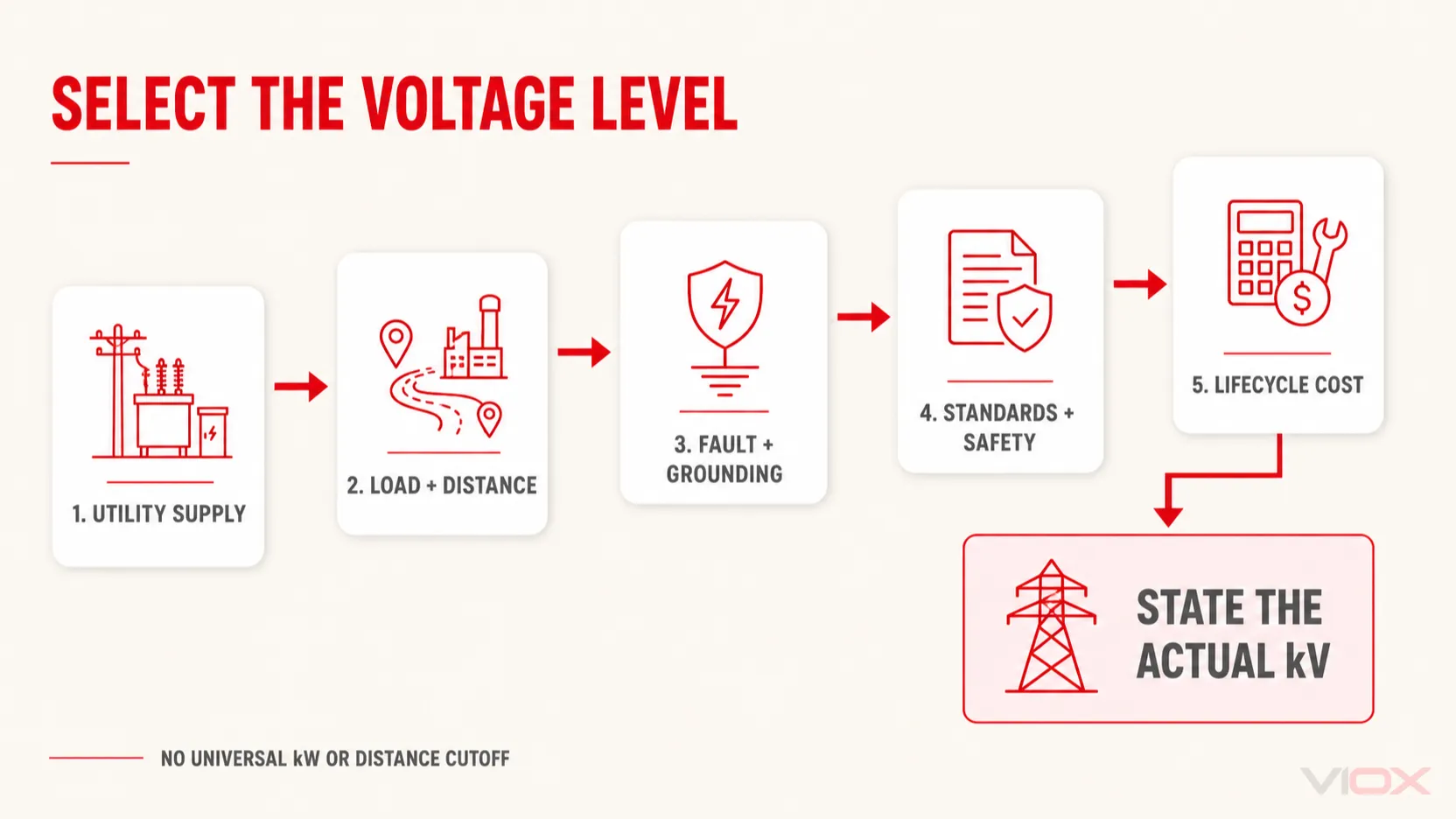

Selección del nivel de voltaje adecuado para su aplicación

No elija BT, MT o AT basándose en un corte universal de potencia o distancia. El punto de transición económico cambia según el suministro de la compañía eléctrica, el perfil de carga, el trazado de los conductores, la disponibilidad de equipos, el objetivo de fiabilidad y las normativas locales.

1. Requisitos de energía

Calcule la demanda máxima, la diversidad, el crecimiento de la carga, la corriente de arranque y la calidad de la energía. Compare la corriente, la caída de tensión, el número de cables y las capacidades nominales de los equipos en cada tensión viable.

2. Distancia de distribución

Modele la caída de tensión, las pérdidas en los conductores, las restricciones de la ruta y el coste de instalación. Un alimentador largo o una carga concentrada pueden favorecer una tensión de distribución más alta, pero la distancia por sí sola no es determinante.

3. Tipo de carga

Identifique motores, transformadores, convertidores, calefacción, iluminación y cargas no lineales. Un motor grande no es automáticamente un motor de MT; la tensión del sistema, el método de arranque, el servicio del proceso, la disponibilidad y el coste total del ciclo de vida determinan la elección.

4. Consideraciones de costos

Compare los costes de conexión a la red, transformadores, aparamenta, cables, protección, obra civil, puesta en marcha, repuestos, formación, mantenimiento y pérdidas de energía. El precio más bajo del equipo puede no resultar en el coste total más bajo.

5. Requisitos de seguridad y normativos

Identifique el código de instalación aplicable, las normas de los equipos, las reglas de la compañía eléctrica, las normativas de seguridad laboral y los requisitos de inspección. Confirme las capacidades de cortocircuito, la puesta a tierra, la coordinación de protecciones y los procedimientos operativos seguros.

6. Expansión Futura

Reserve una capacidad realista para alimentadores, transformadores y aparamenta; verifique si la arquitectura elegida puede aceptar cargas futuras sin exceder los límites de capacidad de falla, térmicos o de espacio.

Para un proyecto real, documente la decisión en una base de diseño de una sola línea como: “13.8 kV, 60 Hz, distribución primaria con puesta a tierra por resistencia; base de equipos ANSI/IEEE; valores nominales finales sujetos a los datos de falla de la compañía eléctrica y al estudio de coordinación.”

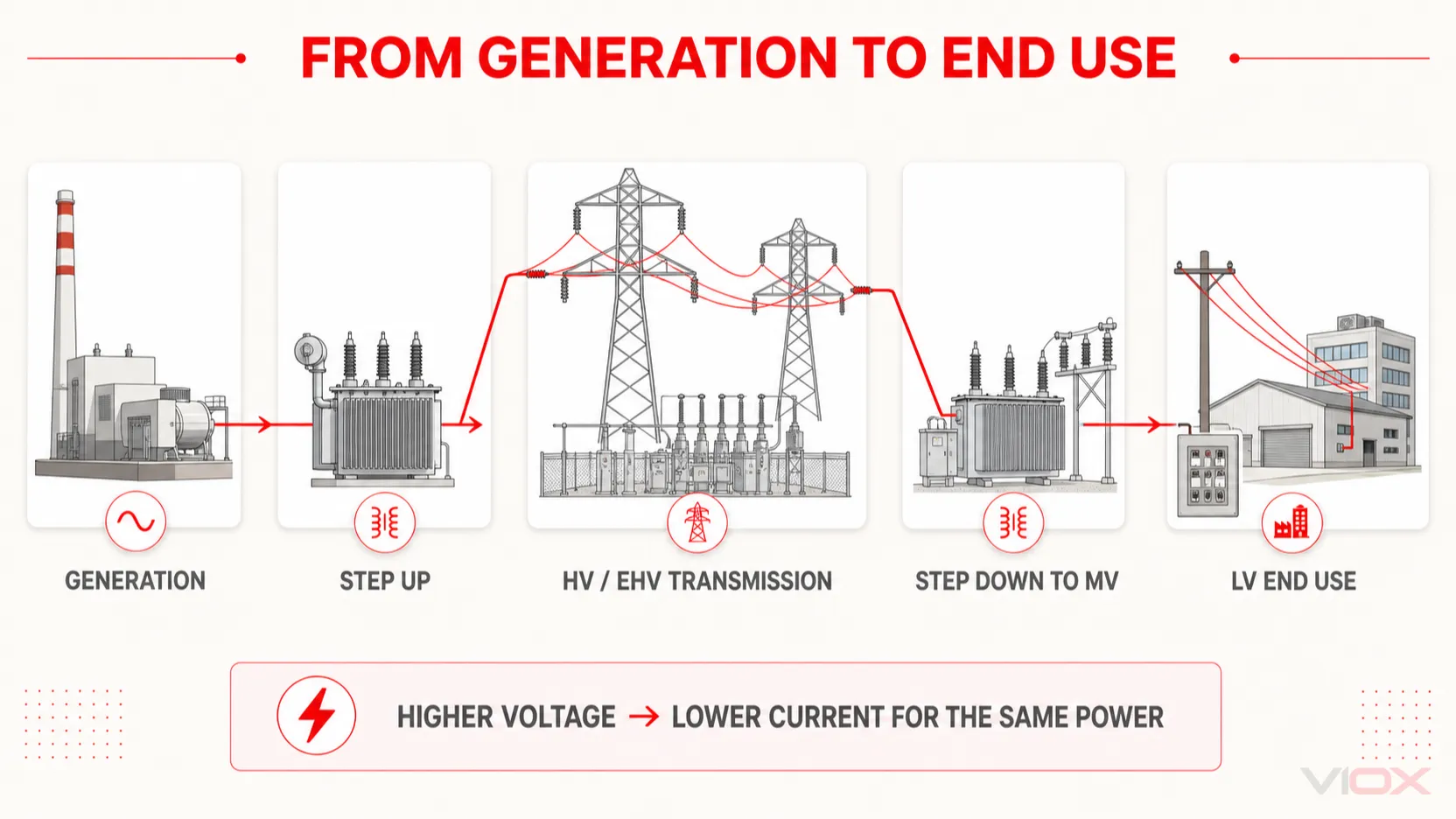

Redes de transformación y distribución de tensión

Una red típica utiliza varios niveles de tensión coordinados:

1. Los generadores producen energía a una tensión específica de diseño.
2. Un transformador elevador aumenta la tensión para la transmisión.
3. Las redes de transmisión transportan energía a gran escala en alta tensión (HV), extra alta tensión (EHV) o ultra alta tensión (UHV).
4. Las subestaciones de red reducen la tensión a subtransmisión o distribución primaria.
5. Las subestaciones de distribución transforman la media tensión (MV) a baja tensión (LV).
6. Los sistemas de baja tensión (LV) alimentan edificios, máquinas y circuitos finales.

La secuencia exacta varía. Las instalaciones industriales, las plantas de energía renovable y los centros de datos pueden recibir el servicio de suministro eléctrico en media o alta tensión y realizar transformaciones adicionales en el sitio. Consulte la comparativa de VIOX sobre transformadores de tipo seco y sumergidos en aceite para una decisión a nivel de equipo dentro de esta arquitectura.

Normas de seguridad y cumplimiento

Las Normas Internacionales

Los documentos relevantes pueden incluir:

• Serie IEC 60364 para instalaciones eléctricas de baja tensión;
• serie IEC 62271 para aparamenta de alta tensión dentro del alcance de cada parte;
• IEC 61140 para los principios comunes de protección contra descargas eléctricas;
• Serie IEEE C37 para aparamenta y equipos de protección aplicables;
• NFPA 70 (NEC) para instalaciones eléctricas en jurisdicciones que la adopten; y
• NFPA 70E y las normas OSHA aplicables para la seguridad eléctrica en el lugar de trabajo en los Estados Unidos.

El nombre de una familia de normas no es suficiente. Verifique la parte aplicable, la edición, el alcance del equipo y la adopción local.

Equipos de protección individual (EPI)

El EPP no puede seleccionarse únicamente por la clase de tensión. La protección contra descargas depende de la tensión nominal, la exposición y los límites de aproximación; la ropa resistente al arco depende de la tarea y de la energía incidente estimada o de un método de tabla permitido. Los guantes, instrumentos y herramientas también necesitan clasificaciones de tensión y categoría adecuadas.

La jerarquía comienza con la eliminación de la exposición mediante el establecimiento de una condición de trabajo eléctricamente segura cuando sea necesario. El EPP es una capa de protección final, no un permiso para trabajar con tensión.

Análisis de peligros de arco eléctrico

No asuma que todo circuito superior a 50 V requiere automáticamente el mismo estudio de arco eléctrico o nivel de EPP fijo. La energía del arco eléctrico depende en gran medida de la corriente de falla disponible, el tiempo de despeje del dispositivo de protección, la configuración del equipo y la distancia de trabajo, no solo de la tensión. Siga el método NFPA 70E aplicable, la norma OSHA, la regulación local y el programa de seguridad eléctrica del sitio.

Para detalles sobre el etiquetado, consulte la guía VIOX para Etiquetas de arco eléctrico según NEC y NFPA 70E. OSHA también señala que la energía incidente de un arco eléctrico depende principalmente de la corriente, el tiempo de despeje y la distancia de trabajo en su guía sobre riesgos de arco eléctrico.

Tendencias emergentes en la tecnología de la tensión

HVDC (Corriente Continua de Alta Tensión)

La HVDC puede resultar atractiva para proyectos seleccionados de larga distancia, submarinos, de interconexión asíncrona y de energía renovable. Su valor debe establecerse mediante un estudio económico y de sistema; no existe una distancia universal a la que la HVDC se vuelva automáticamente superior.

Integración de redes inteligentes

Los relés digitales, sensores, monitoreo de condición y regulación automática de voltaje mejoran la observabilidad en redes de BT, MT y AT. Sus funciones de comunicación y ciberseguridad complementan, pero no reemplazan, la protección primaria y las capacidades físicas.

Consideraciones sobre energías renovables

Los proyectos solares, eólicos y de almacenamiento de energía pueden combinar recolección de CC, salida de inversor, recolección de MT e interconexión de AT. Cada interfaz requiere aislamiento, puesta a tierra, protección contra sobretensiones, detección de fallas y cumplimiento normativo coordinados. Utilice las capacidades reales de CA y CC en lugar de transferir una clasificación de un lado del convertidor al otro.

Puntos Clave

1. No existe una tabla universal de rangos de baja, media y alta tensión.
2. En el uso común de equipos IEC, la baja tensión (BT) se extiende hasta 1 kV en CA o 1,5 kV en CC; por encima de eso se encuentra el amplio dominio de la alta tensión.
3. La norma ANSI/NEMA C84.1 clasifica los sistemas nominales de CA como BT a 1 kV o menos, MT por encima de 1 kV y por debajo de 100 kV, y AT desde 100 kV hasta 230 kV.
4. La “aparamenta de alta tensión” según la IEC puede incluir equipos comúnmente denominados de media tensión en la práctica de distribución.
5. Indique la tensión nominal real, CA o CC, el método de puesta a tierra y la norma aplicable.
6. Una mayor tensión reduce la corriente para la misma potencia transferida, pero la selección del nivel de tensión requiere un estudio técnico y económico completo.
7. Los controles de seguridad y los EPP se derivan de la evaluación de tareas y riesgos, no solo de la etiqueta de BT/MT/AT.

Sección breve de preguntas frecuentes

¿Cuál es la diferencia principal entre baja, media y alta tensión?

La diferencia principal es el contexto del sistema o equipo en el que se utiliza la tensión. La BT generalmente sirve para la distribución final y la utilización, la MT sirve para la distribución primaria y grandes instalaciones, y la AT sirve para la transmisión a gran escala. Los límites numéricos exactos dependen de la norma vigente.

¿Qué se considera alta tensión?

En la terminología general de equipos IEC, una tensión superior a 1 kV CA o 1,5 kV CC es alta tensión y puede incluir la subdivisión industrial denominada media tensión. Según la norma ANSI/NEMA C84.1, la clase de sistema de alta tensión es de 100 a 230 kV. Especifique siempre el contexto.

¿Se considera que 480 V es baja o media tensión?

480 V es baja tensión tanto bajo el límite común de equipos IEC como bajo la norma ANSI/NEMA C84.1. Aun así, puede presentar riesgos graves de descarga eléctrica y arco eléctrico, por lo que “baja tensión” no debe interpretarse como “bajo riesgo”.”

¿Cuál es el rango de media tensión en los Estados Unidos?

La norma ANSI/NEMA C84.1 define los sistemas nominales de media tensión como aquellos superiores a 1 kV e inferiores a 100 kV. Las normas de equipos individuales cubren rangos de clasificación más estrechos; por ejemplo, las clasificaciones comunes de aparamenta de distribución blindada no abarcan toda esa clase.

¿Cuál es el rango de tensión extra alta?

La norma ANSI/NEMA C84.1 define la EHV (tensión extra alta) como superior a 230 kV e inferior a 1.000 kV. La terminología internacional de servicios públicos varía, por lo que se debe indicar la norma o la convención de red utilizada.

¿Por qué los niveles de tensión de la IEC parecen diferentes a la terminología de las empresas eléctricas?

Los documentos de la IEC a menudo definen el alcance del equipo, mientras que las empresas eléctricas utilizan categorías de red operativa. Como resultado, un equipo de 11 kV o 33 kV puede ser denominado de media tensión (MT) por una empresa eléctrica, pero estar clasificado dentro de una norma de aparamenta de alta tensión de la IEC.

¿Cómo debe elegir una instalación industrial entre baja y media tensión?

Compare el servicio de la empresa eléctrica, la demanda, la corriente de alimentación, la caída de tensión, las rutas de cables, la capacidad de cortocircuito, el costo del equipo, la confiabilidad, la capacidad de mantenimiento y la expansión. No existe un umbral universal de kW, potencia de motor o distancia que sustituya a un estudio de ingeniería.

Conclusión

La clasificación de tensión solo es útil cuando su contexto es explícito. Utilice BT, MT, AT, EAT y UAT como términos de navegación, y luego base cada decisión de diseño y compra en la tensión nominal y máxima real, CA o CC, el sistema de puesta a tierra, la norma del equipo y los requisitos locales.

Para proyectos globales, la distinción más importante es que el alcance de los equipos de alta tensión de la IEC comienza por encima del límite de baja tensión, mientras que las clases de sistemas ANSI/NEMA reservan el término “alta tensión” para 100–230 kV. Escribir el valor en kV junto a la clase evita que esa diferencia se convierta en un error de especificación.

VIOX suministra componentes eléctricos para distribución de baja tensión y aplicaciones seleccionadas de distribución de energía. La idoneidad del producto debe confirmarse a partir de las especificaciones, certificados y requisitos del proyecto específicos del modelo. Para obtener asistencia, contacte a VIOX.

Fuentes

• IEC 60038:2009+AMD1:2021 — Tensiones normalizadas de la IEC
• IEC 61140:2016 — Protección contra choques eléctricos
• IEC Guide 111-1:2023 — Equipos de CA para subestaciones de alta tensión
• IEC 62271-1:2017+AMD1:2021 — Aparamenta de alta tensión
• ANSI/NEMA C84.1-2020 (R2025) — Plan de normas NEMA
• OSHA — Riesgos de arco eléctrico
