Die Die Abkürzung MCC steht in der Elektrotechnik für Motor Control Center. Ein MCC ist eine Niederspannungs- oder Mittelspannungsschaltanlage, die das Schalten, Schützen, Starten, Stoppen und Überwachen mehrerer Motoren zentralisiert. Sie enthält normalerweise eine gemeinsame Sammelschiene und mehrere Motorsteuereinheiten, die in Metallsektionen angeordnet sind.
Der Ausdruck MCC-Schaltschrank ist weit verbreitet, obwohl ein industrielles MCC eine Reihe mehrerer vertikaler Sektionen anstelle eines kleinen Schaltschranks sein kann. Jeder Motorabgang kann in einem festen Fach oder einer herausnehmbaren Einheit installiert sein, die oft als MCC-Einschub bezeichnet wird.
| MCC-Frage | Direkte Antwort |
|---|---|
| Vollständige Bezeichnung | Motorkontrollzentrum |
| Hauptzweck | Zentralisierung der Energieverteilung und Steuerung für mehrere Motoren |
| Gemeinsame Lasten | Pumpen, Ventilatoren, Kompressoren, Förderanlagen, Mischer und Prozessmaschinen |
| Typischer Aufbau der Einheiten | Trennvorrichtung/Abzweigschutz, Schütz oder Antrieb, Überlastschutz, Steuerung und Anzeige |
| Bauwesen | Sammelschienensystem mit festen oder ausfahrbaren/entnehmbaren Motoreinheiten |
| Wichtige Normen | Marktabhängig; IEC 61439-1/-2 oder nordamerikanische MCC-Rahmenbedingungen wie UL 845/NEMA-Praktiken |
Welche Funktion hat ein Motor-Control-Center (MCC)?

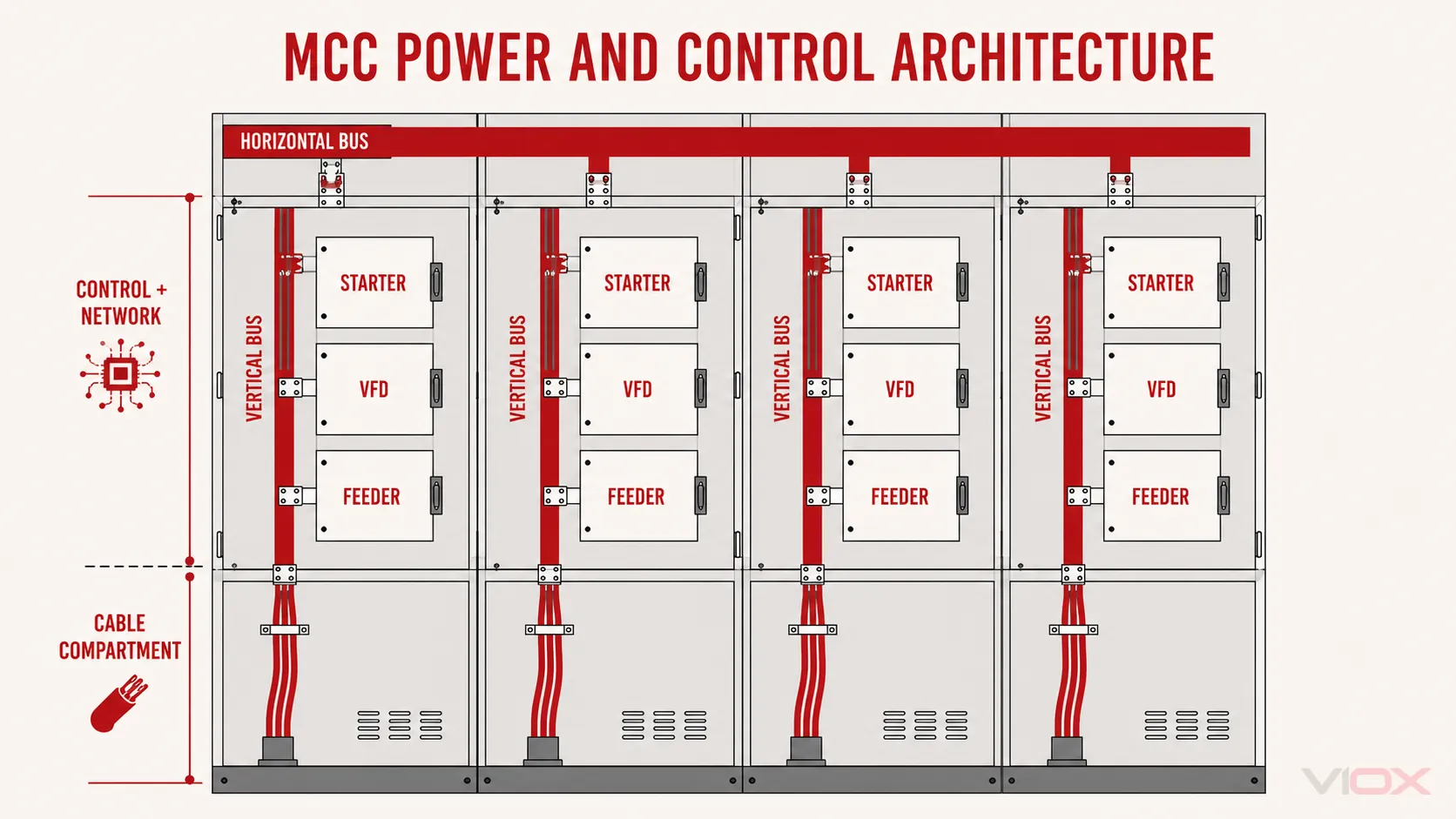

Ein MCC empfängt elektrische Energie und verteilt diese über ein horizontales und/oder vertikales Sammelschienensystem an einzelne Motorsteuereinheiten. Jede Einheit übernimmt die für einen Motor oder Abzweig erforderlichen Steuerungs- und Schutzfunktionen.
Die Zentralisierung bietet Ingenieuren einen strukturierten Ort für:
- den Schutz von Motorabzweigen;
- das schützbasierte Starten und Stoppen;
- Überlast- und Phasenausfallschutz;
- Reversier- oder Mehrgeschwindigkeitssteuerungen;
- Sanftstarter und Frequenzumrichter (VFDs);
- Lokal-/Fernumschaltung und Statusanzeige;
- SPS-, Netzwerk- und Energiemonitoring-Schnittstellen;
- Wartungstrennung und Austausch der Einspeisung.
Hauptkomponenten eines MCC
| MCC-Sektion oder -Komponente | Funktion | Technische Prüfung |
|---|---|---|
| Haupteinspeiseeinheit | Verbindet das MCC mit der Stromversorgung | Strom, Fehlerpegel, Trennung, Schutz, Messung |
| Horizontale Sammelschiene | Verteilt die Energie über die gesamte Reihe | Bemessungsstrom, Kurzschlussfestigkeit, Verbindungen, Temperaturanstieg |
| Vertikalsammelschiene | Versorgt Einheiten innerhalb eines Feldes | Trennung, Trennwände, Kontaktsystem, Störlichtbogensicherheit |
| Motorsteuereinheit/Einschub | Enthält einen Motorabzweig oder einen Antriebsstromkreis | Motorleistung, Steuerungsmethode, Einschubtechnik, Verriegelung |
| Abzweigschutzgerät | Bietet Kurzschluss-/Abzweigschutz | Ausschaltvermögen und Koordination mit nachgeschalteten Geräten |
| Schütz und Überlastrelais | Schaltet den Motor und schützt vor dauerhafter Überlast | Gebrauchskategorie, Spulenspannung, Motorstrom, Auslöseklasse |
| Frequenzumrichter oder Sanftstarter | Steuert die Beschleunigung und bei Frequenzumrichtern die Betriebsdrehzahl | Oberschwingungen, EMV, Wärme, Bypass, Motorkompatibilität |
| Steuerungsabteil | Beherbergt Relais, Klemmen, SPS-E/A und Netzwerkgeräte | Trennung, Steuerspannung, Kennzeichnung, Servicezugang |
| Kabelanschlussraum | Unterstützt Feldstrom- und Steuerungsverkabelung | Biegeradius, Kabelverschraubungsraum, Phasentrennung, Anschlusszugang |
Was ist ein MCC-Einschub?
Ein MCC-Einschub ist eine einzelne Motorsteuereinheit, die in einem MCC-Feld installiert ist. Je nach Bauart kann er fest eingebaut, steckbar, herausnehmbar oder ausfahrbar sein.
Ein typisches Direktstarter-Einschubmodul kann Folgendes enthalten:
- einen Abzweig-Leistungsschalter oder einen Lasttrennschalter mit Sicherungen;
- ein Schütz;
- ein thermisches oder elektronisches Überlastrelais;
- bei Bedarf einen Steuertransformator oder ein Steuerstromnetzteil;
- START/STOP-Bedienelemente und Wahlschalter;
- Meldeleuchten und Hilfskontakte;
- Reihenklemmen und Kommunikationsmodule.
Andere Einschübe können Frequenzumrichter (VFDs), Sanftstarter, Abgangsschalter, Beleuchtungsschütze oder Messeinrichtungen enthalten.
Rockwell Automation beschreibt ein Niederspannungs-MCC als freistehendes Metallgehäuse mit horizontaler Sammelschiene, vertikalen Sektionen und individuellen Einheiten, die für Motoren und Lasten konfiguriert sind. Diese Architektur unterscheidet ein MCC von einem Schaltschrank, der lediglich mehrere unabhängige Schütze enthält.

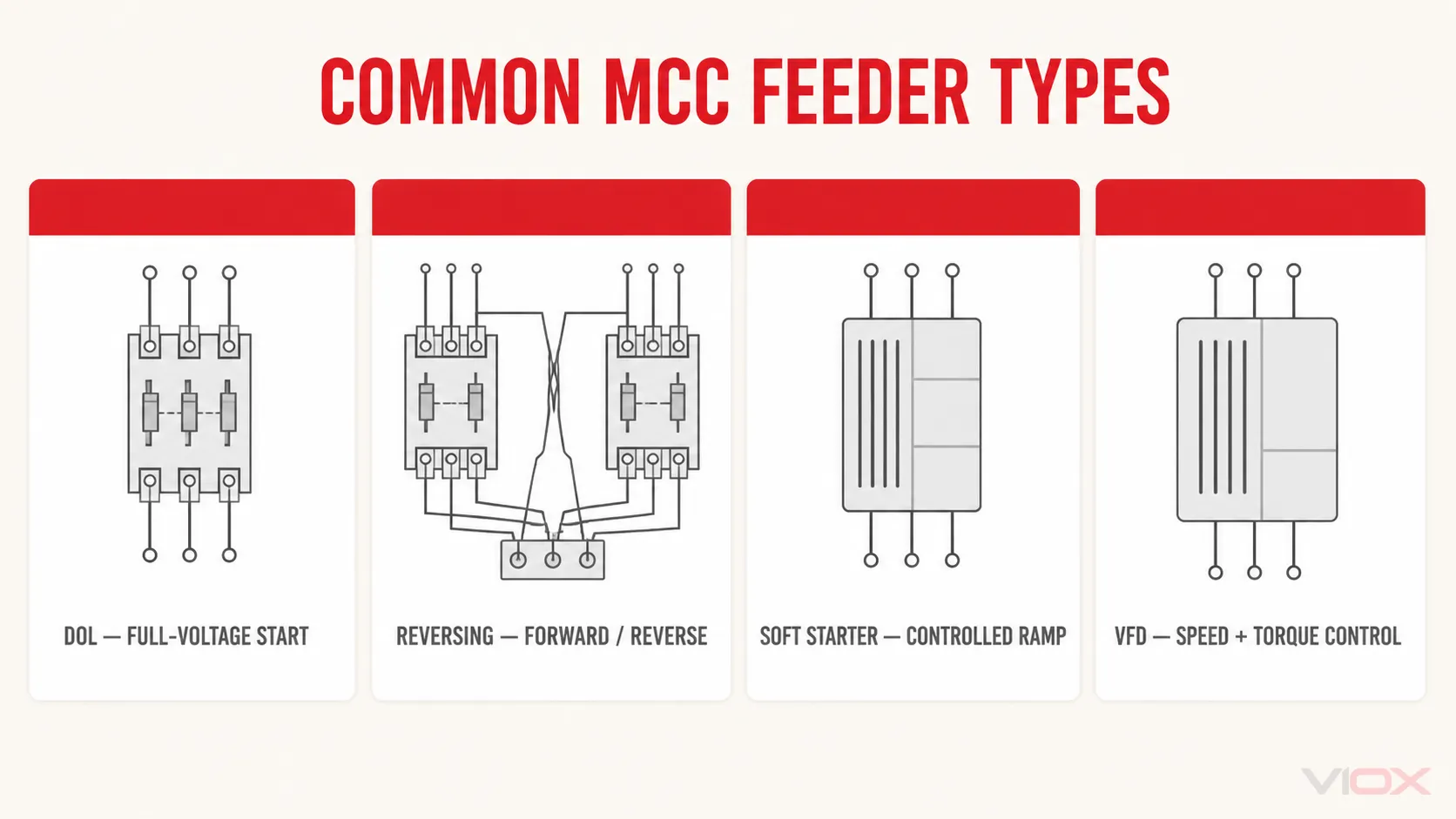

Gängige MCC-Startertypen
| Starter-/Steuerungstyp | Was es tut | Typischer Grund für die Wahl |
|---|---|---|
| Direktstart (DOL) / Netzstart | Legt die volle Netzspannung über ein Schütz an | Einfacher Startvorgang, bei dem Einschaltstrom und mechanische Stoßbelastung akzeptabel sind |
| Wendestarter | Verwendet verriegelte Schütze zur Umkehrung der Motordrehrichtung | Förderbänder, Hebezeuge, Positioniersysteme und reversierbare Maschinen |
| Stern-Dreieck-Starter | Reduziert die Wicklungsspannung während des Anlaufs | Reduzierung des Anlaufstroms für geeignete Motoren und Lasten |
| Sanftanlasser | Steuert die angelegte Spannung während der Beschleunigung/Verzögerung | Reduzierung von mechanischen Stößen und Anlaufströmen |
| FU | Steuert Frequenz und Spannung | Drehzahl-, Drehmoment-, Prozess- und Energiesteuerung |
Für Unterscheidungen auf Komponentenebene lesen Sie Schütz vs. Motorstarter und der VIOX VFD vs. Sanftanlauf-Vergleich.
MCC vs. PCC vs. Unterverteilung vs. Schaltschrank
| Montage | Vollständige Bezeichnung | Hauptzweck |
|---|---|---|
| MCC | Motorkontrollzentrum | Steuerung und Schutz mehrerer Motoren |
| Netzanschlusspunkt | Power Control Center, gebräuchliche Projektterminologie | Hauptstromverteilung für große Abgänge und nachgeschaltete Baugruppen |
| Verteiler (DB) | Verteilungsausschuss | Verteilung der eingehenden Energie auf geschützte Abgangsstromkreise |
| SPS-/Schaltschrank | Speicherprogrammierbare Steuerung/Schaltschrank | Automatisierungslogik, Instrumentierung und Steuersignale |
Diese Grenzen können sich überschneiden. Ein MCC kann SPS-E/A und Abgangseinheiten enthalten; eine Energieverteilungsbaugruppe kann Motorabgänge umfassen. Das einpolige Schaltbild des Projekts, die Baugruppenspezifikation und die geltende Norm definieren die tatsächliche Rolle.
IEC- vs. NEMA-MCC-Kontext
IEC-orientierte Niederspannungs-MCC-Baugruppen werden üblicherweise spezifiziert unter Verwendung von IEC 61439-1 zusammen mit IEC 61439-2, zuzüglich Komponentennormen wie IEC 60947-4-1 für Schütze und Motorstarter. Die Baugruppe muss als System verifiziert werden; die Installation einzeln konformer Komponenten begründet für sich allein noch keine Konformität der Baugruppe.
Nordamerikanische MCCs verwenden üblicherweise NEMA/UL-Produkt- und Installationsrahmen, einschließlich UL 845 für Motor Control Center. Begriffe wie NEMA-Startergröße, Full-Voltage Non-Reversing (FVNR) und Einschubtechnik (Bucket Construction) sind gebräuchlich.
Konvertieren Sie nicht zwischen IEC-Gebrauchskategorien und NEMA-Startergrößen durch eine einfache Stromäquivalenz. Es handelt sich um unterschiedliche Auswahlsysteme mit verschiedenen Produktkonventionen und Nachweisen.
Wichtige MCC-Bemessungswerte
Bemessungsspannung und Frequenz
Die Anforderungen an die Systemversorgung und die Steuerspannung müssen übereinstimmen. Motorspannung und Spulen-/Steuerspannung können voneinander abweichen.
Bemessungsstrom der Schaltgerätekombination
Überprüfen Sie die Einspeise- und Sammelschienenbemessungen, den Gleichzeitigkeitsfaktor der Abgänge, die Belüftung sowie den Nachweis der Erwärmung. Die arithmetische Summe der Motornennströme entspricht nicht automatisch dem Bemessungsstrom der Schaltgerätekombination.
Kurzschlussfestigkeit
Ermitteln Sie den verfügbaren Kurzschlussstrom und überprüfen Sie das Bemessungskurzschlussstromvermögen der gesamten Schaltgerätekombination. Die Schaltvermögen einzelner Komponenten allein belegen nicht die Kurzschlussfestigkeit oder den Schutz der gesamten MCC-Anlage.
Starterbetriebsart
Schütze und Starter müssen auf die Gebrauchskategorie des Motors, den Betriebsstrom, die Spannung, die Betriebsart und die Schalthäufigkeit abgestimmt sein. Siehe VIOX’s Leitfaden für Schütze der Kategorien AC-1, AC-2, AC-3 und AC-4.
Interne Unterteilung und Zugänglichkeit
Definieren Sie Fächer, Trennwände, Abdeckungen, Türverriegelungen, Maßnahmen zur Lichtbogenminderung, Kabelzugang sowie die Art der Einheiten (fest oder ausfahrbar). Vermeiden Sie die Bezeichnung eines MCC als “lichtbogenfest” ohne spezifische Prüfnachweise.
Ökologische Bewertung
Temperatur, Höhe, Staub, Feuchtigkeit, Chemikalien, Vibrationen und Installationsort beeinflussen Gehäusewahl, Leistungsreduzierung (Derating), Kühlung und die Lebensdauer der Komponenten.
Spezifikation eines MCC
- Listen Sie jeden Motor und Abgang auf, einschließlich Typenschild- und Anlaufdaten.
- Definieren Sie die Steuerungsmethode: Direktstart (DOL), Wendestarter, Stern-Dreieck-Anlauf, Sanftstarter oder Frequenzumrichter (VFD).
- Geben Sie Systemspannung, Frequenz, Erdungssystem und Steuerspannung an.
- Berechnung von Last, Gleichzeitigkeitsfaktor, Sammelschienenstrom und verfügbarem Kurzschlussstrom.
- Festlegung der Anforderungen an Schutz und Selektivität.
- Auswahl der Bauweise: fest eingebaut, steckbar oder ausfahrbar.
- Definition von lokalen Steuerungen, Remote-I/O, Kommunikation, Messtechnik und Verriegelungen.
- Spezifikation von Gehäuse, Umgebungsbedingungen, Kabeleinführung und Reservekapazität.
- Angabe der geltenden Normen für Baugruppen und Komponenten.
- Anforderung von Zeichnungen, Prüfprotokollen, Einstellungen, Kennzeichnungen und Testdokumentationen.
Häufige Fehler bei der MCC-Spezifikation
Verwechslung von MCC und MCCB
MCC steht für Motor Control Center (Motor-Steuerungszentrum). MCCB steht für Molded Case Circuit Breaker (Kompaktleistungsschalter). Ein MCC kann MCCBs enthalten, aber die Begriffe sind nicht austauschbar.
Dimensionierung nur nach Motorleistung in Kilowatt
Verwenden Sie den Nennstrom, die Anlaufmethode, die Betriebsart, den Betriebsfaktor (falls zutreffend) sowie die Herstellerdaten.
Vernachlässigung der Wärmeentwicklung durch Antriebe und Starter
Frequenzumrichter und Sanftstarter können zu einer erheblichen Wärmebelastung im Schaltschrank führen. Kühlung und Leistungsreduzierung (Derating) erfordern eine Berechnung.
Spezifizierung von Komponenten ohne Berücksichtigung der Montageanforderungen
Ein MCC ist eine Baugruppe. Sammelschienen, Trennung, Verdrahtung, Kurzschlussverhalten, Temperaturanstieg und die Durchgängigkeit des Schutzleiterkreises müssen berücksichtigt werden.
Nicht definierte Kommunikation
“Smart MCC” ist keine Protokollspezifikation. Definieren Sie Netzwerk, Datenpunkte, Steuerungsautorität, Cybersicherheitsgrenzen, Diagnose und Fehlerverhalten.
FAQ
Was ist die vollständige Bezeichnung für MCC in der Elektrotechnik?
MCC steht für Motor Control Center (Motorsteuerungszentrum).
Wofür wird ein MCC-Schaltschrank verwendet?
Er zentralisiert die Energieverteilung, das Starten, Stoppen, den Schutz und die Überwachung für mehrere Motoren.
Was befindet sich in einem MCC-Einschub?
Ein typischer Starter-Einschub enthält einen Abzweigschutz, ein Schütz, einen Überlastschutz, Steuerelemente, Anzeigen und Klemmen. Andere Einschübe können Frequenzumrichter, Sanftstarter oder Einspeiseleistungsschalter enthalten.
Was ist der Unterschied zwischen MCC und PCC?
Ein MCC ist auf die Motorsteuerung ausgerichtet. PCC beschreibt üblicherweise eine übergeordnete Energieverteilungsbaugruppe. Die Projektterminologie variiert, daher sind das einpolige Schaltbild und die Spezifikation maßgebend.
Ist ein MCC dasselbe wie ein Schaltschrank?
Nein. Ein Schaltschrank kann sich hauptsächlich auf Automatisierung und Signale konzentrieren. Ein MCC umfasst wesentliche Schalt- und Schutzvorrichtungen für Motorleistungen, kann jedoch auch Steuerungsgeräte enthalten.
Welche Norm gilt für MCC-Schaltschränke?
Auf IEC-Märkten sind IEC 61439-1 und IEC 61439-2 üblicherweise für Niederspannungs-Schaltgerätekombinationen relevant, wobei IEC 60947-4-1 für Schütze und Motorstarter gilt. Nordamerikanische MCCs beziehen sich üblicherweise auf UL 845 und NEMA-Praktiken.
