Die Die Abkürzung DB steht in der Elektrotechnik für Distribution Board (Unterverteilung).. Eine Unterverteilung empfängt elektrische Energie über einen oder mehrere Eingangsstromkreise und verteilt diese über Schalt- und Schutzeinrichtungen, die in einer gemeinsamen Baugruppe untergebracht sind, auf mehrere Ausgangsstromkreise.
Je nach Land und Anwendung können ähnliche Geräte als Verteilerfeld, Sicherungskasten, Schalttafel, Verbrauchereinheit, Lastzentrum oder Verteilerkasten bezeichnet werden. Diese Begriffe überschneiden sich, sind aber technisch nicht immer austauschbar, da sich Produktnormen, Bemessungswerte, Konstruktion und die zulässige Bedienung unterscheiden können.
| Frage ist | Direkte Antwort |
|---|---|
| Vollständige Bezeichnung der DB | Verteilungsausschuss |
| Hauptzweck | Aufteilung einer eingehenden Versorgung in abgesicherte Ausgangsstromkreise |
| Typische Schutzeinrichtungen | Leitungsschutzschalter (MCBs), Kompaktleistungsschalter (MCCBs), Fehlerstromschutzschalter (RCCBs), RCBOs, Sicherungen oder anwendungsspezifische Geräte |
| Hauptstrompfad | Einspeisegerät zur Sammelschiene/Verteilerbaugruppe zu den Abgangsgeräten |
| Neutralleiter- und Erdungsanschlüsse | Neutralleiterschiene und Schutzleiterschiene gemäß Systemauslegung |
| Maßgebliche Norm | Abhängig vom Markt und Baugruppentyp; IEC 61439 ist zentral in IEC-Märkten |
Was ist ein Verteiler?
Die IEC Electropedia definiert einen Verteiler als eine Kombination aus Schaltgeräten und Steuergeräten, die einem oder mehreren Abgangsstromkreisen zugeordnet sind, die von einem oder mehreren Eingangsstromkreisen gespeist werden, zusammen mit Klemmen für Außen-, Neutral-, Mittel- und Schutzleiter, sofern zutreffend.

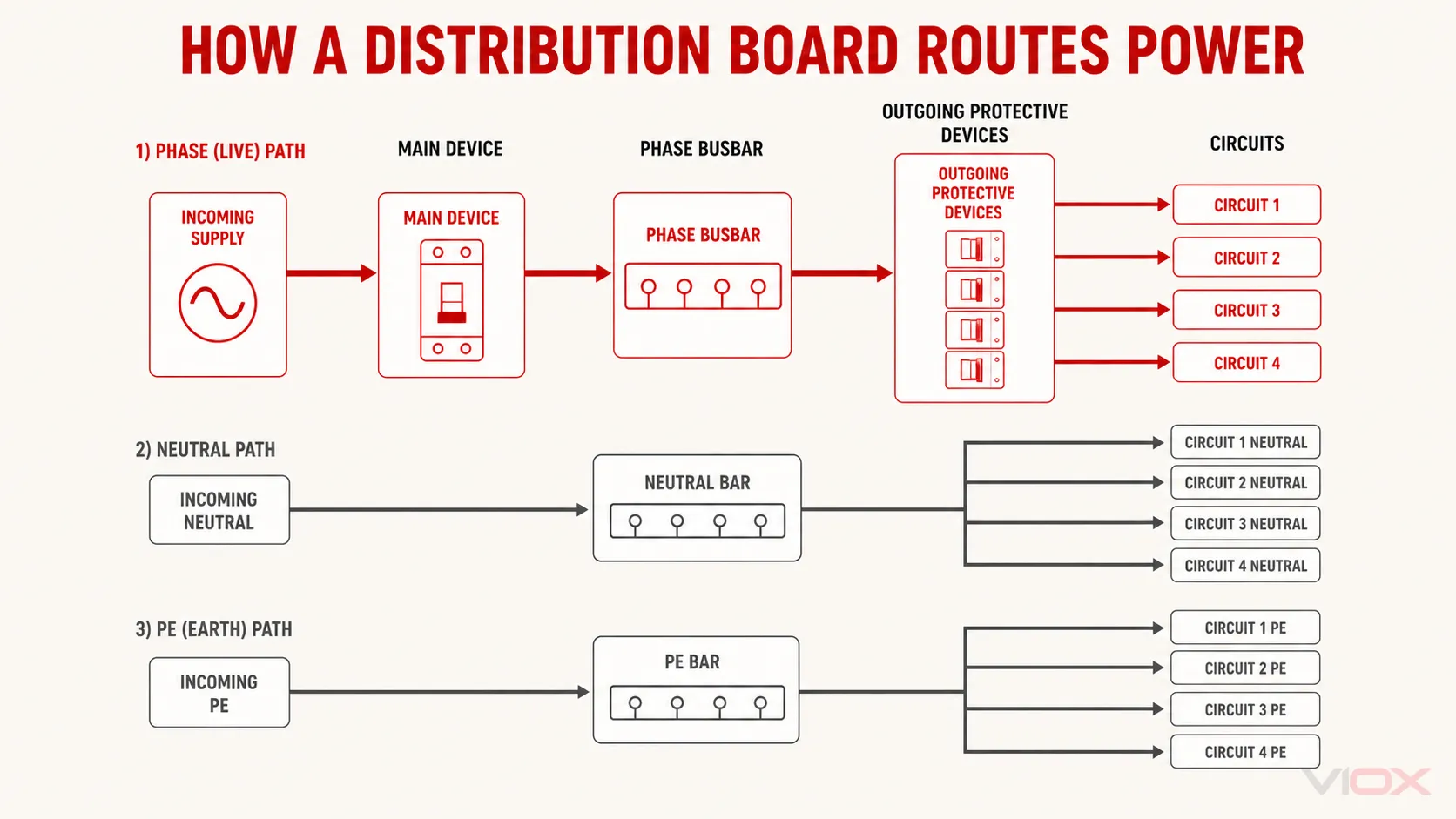

In der Praxis schafft ein Verteiler eine organisierte Schnittstelle zwischen der Einspeisung und den Abgangsstromkreisen. Er bietet:
- einen kontrollierten Einspeiseanschluss;
- Überstrom- und Fehlerstromschutz, sofern erforderlich;
- Sammelschienenverteilung zu den Abgangsgeräten;
- Leiteranschluss und Stromkreisbeschriftung;
- ein Gehäuse, das den Zugang zu spannungsführenden Teilen begrenzt;
- ein Wartungspunkt für Prüfung, Trennung und Instandhaltung.
Hauptkomponenten innerhalb eines Verteilers
| Komponente | Funktion | Wichtige Prüfung |
|---|---|---|
| Gehege | Nimmt die Baugruppe auf und schützt sie | Material, IP-Schutzart, Stoßfestigkeit, Wärme, Zugang, Installationsumgebung |
| Hauptschalter, Trennschalter oder Leistungsschalter | Steuert die eingehende Stromversorgung | Stromstärke, Pole, Schalt-/Trennfunktion, Kurzschlussfestigkeit |
| Sammelschiene oder Sammelschienensystem | Verteilt den Strom auf die Abgangsgeräte | Nennstrom, Gerätekompatibilität, Temperaturanstieg, Kurzschlussfestigkeit |
| Abgangsseitige Schutzeinrichtungen | Schutz von Abzweigstromkreisen und Verbrauchern | Gerätenorm, Nennstrom, Auslösecharakteristik, Ausschaltvermögen, gegebenenfalls Fehlerstromtyp |
| Neutraler Balken | Anschluss für Neutralleiter | Netzsystemkonfiguration, Stromkreisgruppierung, Strombelastbarkeit |
| PE-/Erdungsschiene | Anschluss für Schutzleiter | Potenzialausgleich, Leiterquerschnitt, Trennung vom Neutralleiter bei Bedarf |
| DIN-Hutschiene oder Montagesystem | Träger für modulare Einbaugeräte | Kompatibilität, Abstände, mechanische Befestigung |
| Beschriftungen und Stromkreisverzeichnis | Identifiziert Stromkreise und Bemessungswerte | Beständigkeit, Genauigkeit, Aktualisierung nach Änderungen |
Für einen tieferen Einblick in das interne Layout verwenden Sie das VIOX Verteilerkasten und Auswahlhilfe.
Arten von Verteilerkästen
Hauptverteilung (MDB)
Die Hauptverteilung empfängt eine Niederspannungshauptversorgung und speist Unterverteilungen oder große Abgangslasten. Sie stellt normalerweise höhere Anforderungen an Stromstärke und Kurzschlussfestigkeit als nachgeschaltete Verteiler.
Unterverteilung (UV)
Eine Unterverteilung empfängt eine Zuleitung von einer übergeordneten Verteilung und verteilt die Energie innerhalb eines Stockwerks, einer Zone, eines Prozessbereichs oder eines Gebäudeabschnitts.
Endverteiler
Ein Endverteiler versorgt Endstromkreise wie Beleuchtung, Steckdosen, HLK-Anlagen oder kleinere Maschinen.
TP&N-Verteiler (Drehstromverteiler mit Neutralleiter)
Ein Drehstromverteiler mit Neutralleiter unterstützt eine dreiphasige Einspeisung sowie je nach Auslegung ein- oder dreiphasige Abgangsstromkreise. VIOX erläutert dieses Format in Was ist ein TP&N-Metallverteiler?.
AC- und DC-Verteiler
AC- und DC-Verteiler erfordern unterschiedliche Schutz- und Schaltgeräte. In Photovoltaikanlagen sind ACDB und DCDB gängige Projektbegriffe. Ihr Spannungsverhalten, ihre Polarität, ihre Lichtbogenlöschung und ihre Komponentenauslegung dürfen nicht vermischt werden.

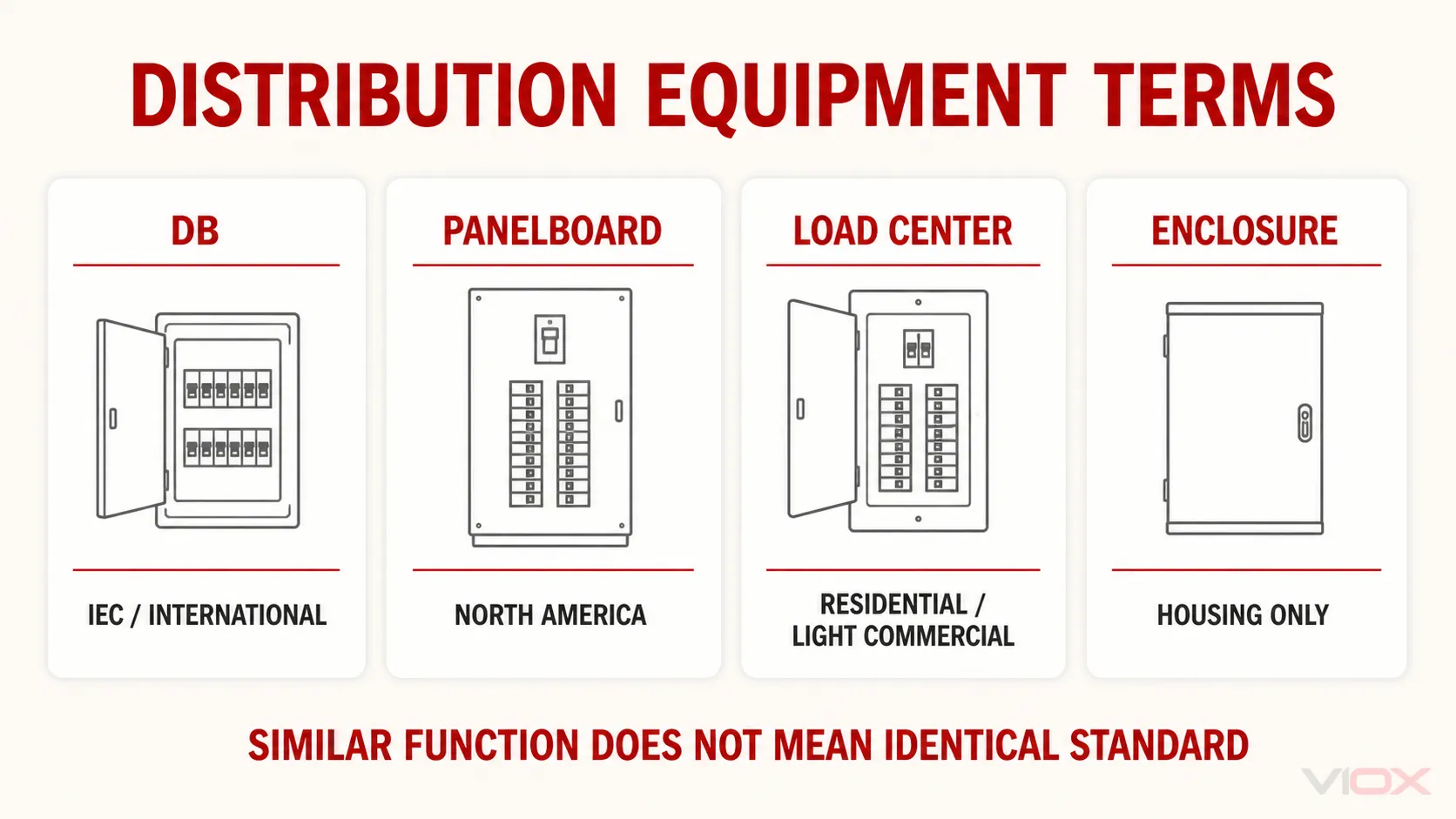

DB vs. Verteilerkasten vs. Schaltschrank vs. Unterverteilung
| Begriff | Typische Verwendung | Zu beachtende Abgrenzung |
|---|---|---|
| Verteiler (DB) | Allgemeiner IEC- und internationaler Begriff | Der Montageumfang variiert von Endstromkreisen bis hin zu größeren Verteilungen |
| Verteilerkasten | Oft kleinere, gekapselte Verteilereinrichtungen | Kann im Marketing ungenau verwendet werden; Bemessungsdaten der Baugruppe überprüfen |
| Schalttafel | Gebräuchlicher nordamerikanischer Begriff | Produkt- und Installationsrahmen unterscheidet sich von der IEC-Verteiler-Terminologie |
| Lastzentrum | Gebräuchliches nordamerikanisches Produkt für Wohn- und leichte Gewerbebauten | Kein universelles Synonym für jeden Verteiler |
| Unterverteilung | Britischer Begriff für eine bestimmte Art von Wohnungsverteiler | Marktspezifische Konstruktion und Anforderungen |
| Elektrisches Gehäuse | Leeres oder bestücktes Gehäuse | Ein Gehäuse allein ist kein Verteiler |
Siehe Elektrogehäuse vs. Verteilerkasten vs. Unterverteilung für einen gezielten Terminologievergleich und Lastzentrum vs. Verteilerkasten für die Abgrenzung zwischen NEMA und IEC.
Welche Norm gilt für einen Verteiler?
Die korrekte Norm hängt vom Markt, den Anwendern, der Spannung, dem Strom und der Baugruppenkategorie ab.
Auf IEC-Märkten, IEC 61439-1 enthält allgemeine Regeln für Niederspannungs-Schaltgerätekombinationen und wird zusammen mit dem jeweils zutreffenden Teil für die Baugruppe verwendet. IEC 61439-3:2024 definiert spezifische Anforderungen an Installationsverteiler, die für die Bedienung durch Laien (DBO) innerhalb ihres festgelegten Anwendungsbereichs vorgesehen sind. Industrielle Niederspannungs-Schaltgerätekombinationen können stattdessen unter andere Normen fallen. IEC 61439-2.
Daher ist die Aussage “IEC 61439-konform” ohne Nennung des zutreffenden Teils, der Verantwortung für die Kombination, der Verifizierungsnachweise und der Produktkonfiguration unvollständig.
Nordamerikanische Anlagen verwenden UL- und NEC-Terminologie wie „Panelboard“ und „Load Center“. Übertragen Sie eine IEC-Produktbeschreibung nicht direkt in eine nordamerikanische Spezifikation, ohne die geltenden Produkt- und Installationsvorschriften zu prüfen.
Auswahl eines Installationsverteilers
1. Definition der Einspeisung
Erfassen Sie AC oder DC, Nennspannung, Frequenz, Phasenanzahl, Neutralleiteranordnung, Erdungssystem und das Einspeisegerät.
2. Berechnung von Last und Gleichzeitigkeitsfaktor
Bestimmen Sie den Bemessungsstrom, die gleichzeitige Last, zukünftige Stromkreise und die Phasenbelastung. Der Nennstrom des Verteilers ersetzt nicht die Berechnungen für Leiter und Stromkreise.
3. Kurzschlussleistung bestimmen
Den prospektiven Kurzschlussstrom am Verteiler ermitteln. Die Baugruppe und die installierten Geräte anhand der geltenden Bemessungskurzschlussdaten und der Koordinationsmethode überprüfen.
4. Schutzkonzept festlegen
Überstrom- und Fehlerstromschutzeinrichtungen basierend auf Stromkreisart, Kabel, Last, Abschaltbedingungen und geltenden Vorschriften auswählen. Vermeiden Sie es, Geräte nur aus Gewohnheit hinzuzufügen.
5. Gehäuse auswählen
Standort (Innen-/Außenbereich), Staub, Wasser, Korrosion, Stoßfestigkeit, Temperatur, Kondensation und Zugänglichkeit berücksichtigen.
6. Platzbedarf und Wärmeentwicklung prüfen
Ausreichend Raum für Leiterbiegung, Klemmen, Reserveplätze, Gerätegruppierung, Verlustleistung, Belüftung und Wartungszugang einplanen. Ein physisch größerer Verteiler kann sicherer und wartungsfreundlicher sein als ein eng bestückter.
7. Überprüfung der vollständigen Montage
Bestätigen Sie die Herstellerkompatibilität, den Bemessungsstrom, den Nachweis der Erwärmung, die dielektrischen Eigenschaften, die Kurzschlussfestigkeit, die Durchgängigkeit des Schutzleitersystems, die Luft- und Kriechstrecken sowie die Kennzeichnungen gemäß den geltenden Normen.
Häufige Fehler bei Verteilern
Auswahl ausschließlich nach der Anzahl der Teilungseinheiten
Ein 12-teiliger Verteiler definiert sich nicht allein über die Anzahl der Stromkreise. Stromstärke, Fehlerstrompegel, Gerätebauform, Phasenanzahl, Gehäuseart und Normen sind entscheidend.
Mischen von Gerätefamilien ohne Zulassung
Die mechanische Passform auf einer DIN-Schiene ist kein Nachweis für die Kompatibilität der Sammelschiene, die Ausrichtung der Anschlüsse, das thermische Verhalten oder die Montageprüfung.
Falsche Verbindung von Neutralleiter und Schutzleiter
Die Neutralleiter-Erde-Verbindung hängt von der Netzform und dem Erdungssystem ab. Eine fehlerhafte Verbindung auf der Abgangsseite kann gefährliche Strompfade und das Auslösen von Fehlerstrom-Schutzeinrichtungen (RCDs) verursachen.
Vernachlässigung der Phasenlastverteilung
Einphasige Lasten sollten gemäß der Planung auf die Phasen verteilt werden. Eine schlechte Symmetrie kann den Neutralleiterstrom erhöhen und zu Spannungsunsymmetrien führen.
Die Türbeschriftung als Bemessungsstrom betrachten
Die Bemessung des Verteilers bezieht sich auf eine definierte Aufbaukonfiguration. Nachträgliche Geräteänderungen oder Verdrahtungsanpassungen können die ursprünglichen Annahmen ungültig machen.
FAQ
Was ist die Langform von DB in der Elektrotechnik?
DB steht für Distribution Board (Unterverteilung).
Welche Funktion hat ein Verteiler?
Er nimmt einen oder mehrere eingehende Stromkreise auf und verteilt die Energie auf geschützte abgehende Stromkreise.
Ist ein Verteilerkasten (DB) dasselbe wie ein Sicherungskasten?
Ein Sicherungskasten ist eine ältere oder auf Schmelzsicherungen basierende Form von Verteilereinrichtungen. Moderne Verteiler (DBs) verwenden häufig Leitungsschutzschalter und Fehlerstrom-Schutzeinrichtungen, die Terminologie variiert jedoch.
Was ist der Unterschied zwischen MDB und DB?
MDB steht für Hauptverteilung (Main Distribution Board) und bezeichnet eine übergeordnete Verteilung, die andere Unterverteilungen oder große Lasten speist. DB ist der allgemeinere Begriff.
Ist eine Unterverteilung dasselbe wie ein Schaltschrank (Panelboard)?
Sie erfüllen ähnliche Verteilungsfunktionen, aber "Panelboard" ist primär nordamerikanische Terminologie mit einem anderen Normenrahmen.
Welche IEC-Norm deckt Verteiler ab?
IEC 61439-1 wird in Verbindung mit dem jeweils zutreffenden, anlagenspezifischen Teil angewendet. IEC 61439-3:2024 gilt für Installationsverteiler, die für die Bedienung durch Laien innerhalb ihres Anwendungsbereichs vorgesehen sind.
