RCBO je proudový chránič s vestavěnou nadproudovou ochranou. Kombinuje dvě funkce v jednom přístroji: ochrana proti reziduálnímu proudu reaguje na nesymetrii mezi monitorovanými vodiči, zatímco nadproudová část reaguje na stavy přetížení a zkratu.
Tato kombinace však neznamená, že je každý RCBO vhodný pro každý obvod. Přístroj musí být stále vybrán podle typu a citlivosti reziduálního proudu, jmenovitého proudu In, vypínací charakteristiky, vypínací schopnosti, napětí, uspořádání pólů a nulového vodiče, příslušné produktové normy a místních požadavků na instalaci.
Pokud potřebujete vysvětlit pouze zkratku, použijte samostatný průvodce plným názvem RCBO. Tato stránka vysvětluje hranice zařízení a směruje každý hlubší úkol týkající se RCBO ke správnému zdroji.

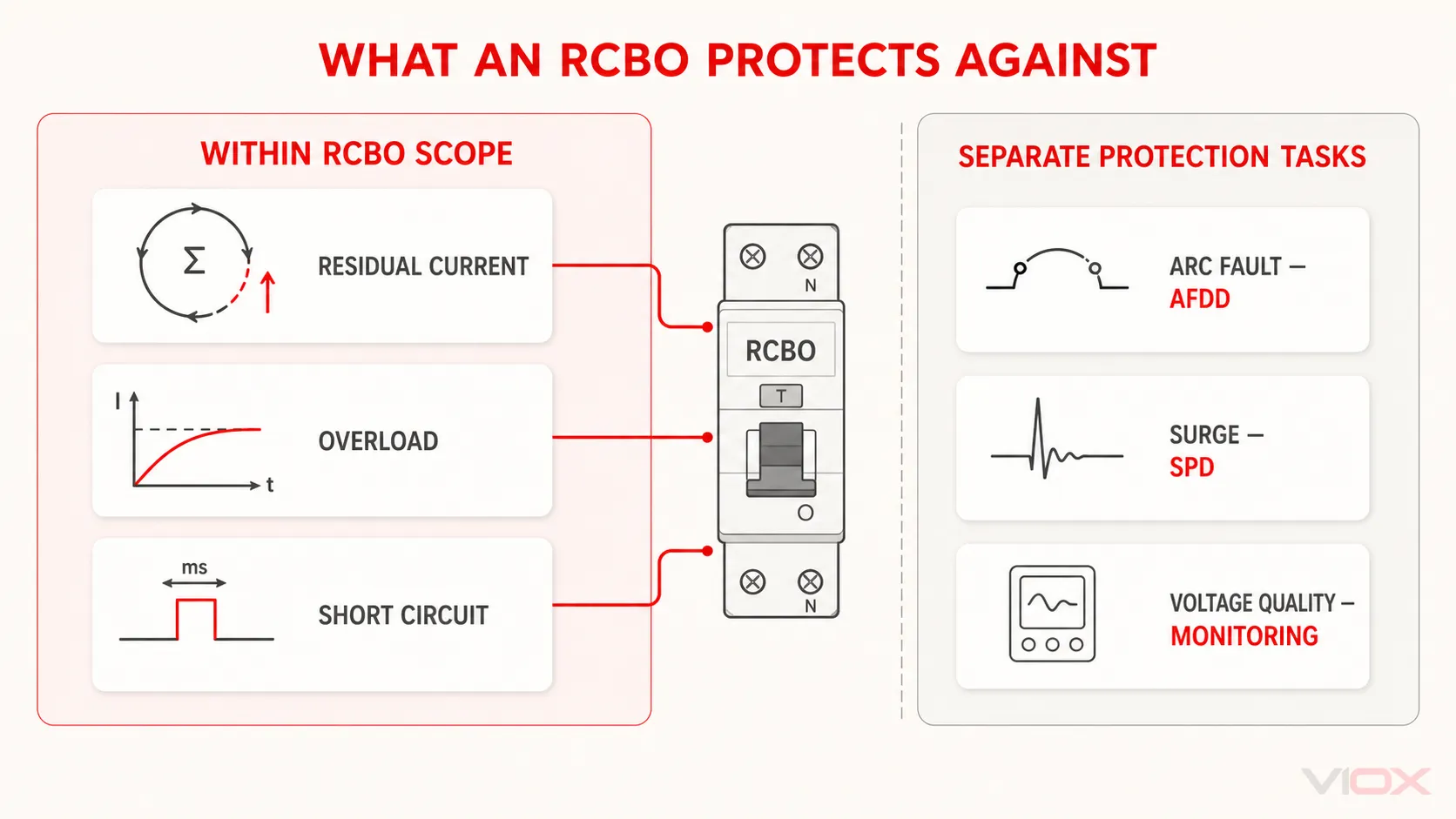

Mapa ochrany RCBO
Nejrychlejší způsob, jak pochopit RCBO, je oddělit poruchu od funkce, která na ni reaguje.
| Elektrický stav | Řeší to běžný RCBO? | Důležitá podmínka |
|---|---|---|
| Reziduální proud způsobený proudem opouštějícím zamýšlenou zpětnou cestu | Ano, prostřednictvím své funkce reziduálního proudu | Průběh, velikost, trvání, uspořádání obvodu a vlastnosti produktu musí spadat do deklarovaného chování zařízení |
| Trvalé přetížení | Ano, prostřednictvím své nadproudové funkce | Jmenovitý proud a vypínací charakteristika musí být v souladu s vodičem a zátěží |
| Zkrat | Ano, prostřednictvím své nadproudové funkce | Předpokládaný zkratový proud nesmí překročit příslušnou deklarovanou vypínací schopnost |
| Sériový nebo paralelní obloukový výboj bez dostatečného nadproudu nebo reziduální nesymetrie | Ne nutně | Přístroj pro detekci obloukového výboje (AFDD) plní jinou funkci |
| Přechodné přepětí nebo rázová vlna vyvolaná bleskem | Ne | Přepěťová ochrana vyžaduje vhodný SPD a koordinovanou instalaci |
| Obecné přepětí, podpětí, výpadek fáze nebo událost související s kvalitou napájení | Ne jako základní funkce RCBO | Může být vyžadováno dodatečné monitorování nebo ochrana, pokud konkrétní produkt nedokumentuje integrovanou funkci |
| Nesprávné vedení vodičů nebo sdílený nulový vodič | Může dojít k vybavení, ale zapojení to neopraví. | Elektrická soustava musí být zkontrolována a opravena v souladu se schváleným projektem. |
RCBO tedy pokrývá více typů poruch než samotný MCB, ale nejedná se o univerzální zařízení pro elektrickou bezpečnost. Ochrana závisí na kompletním obvodu, uspořádání uzemnění, vedení vodičů, charakteristikách zařízení, koordinaci a ověření – nikoliv pouze na štítku na přední straně zařízení.
Jak funguje RCBO?

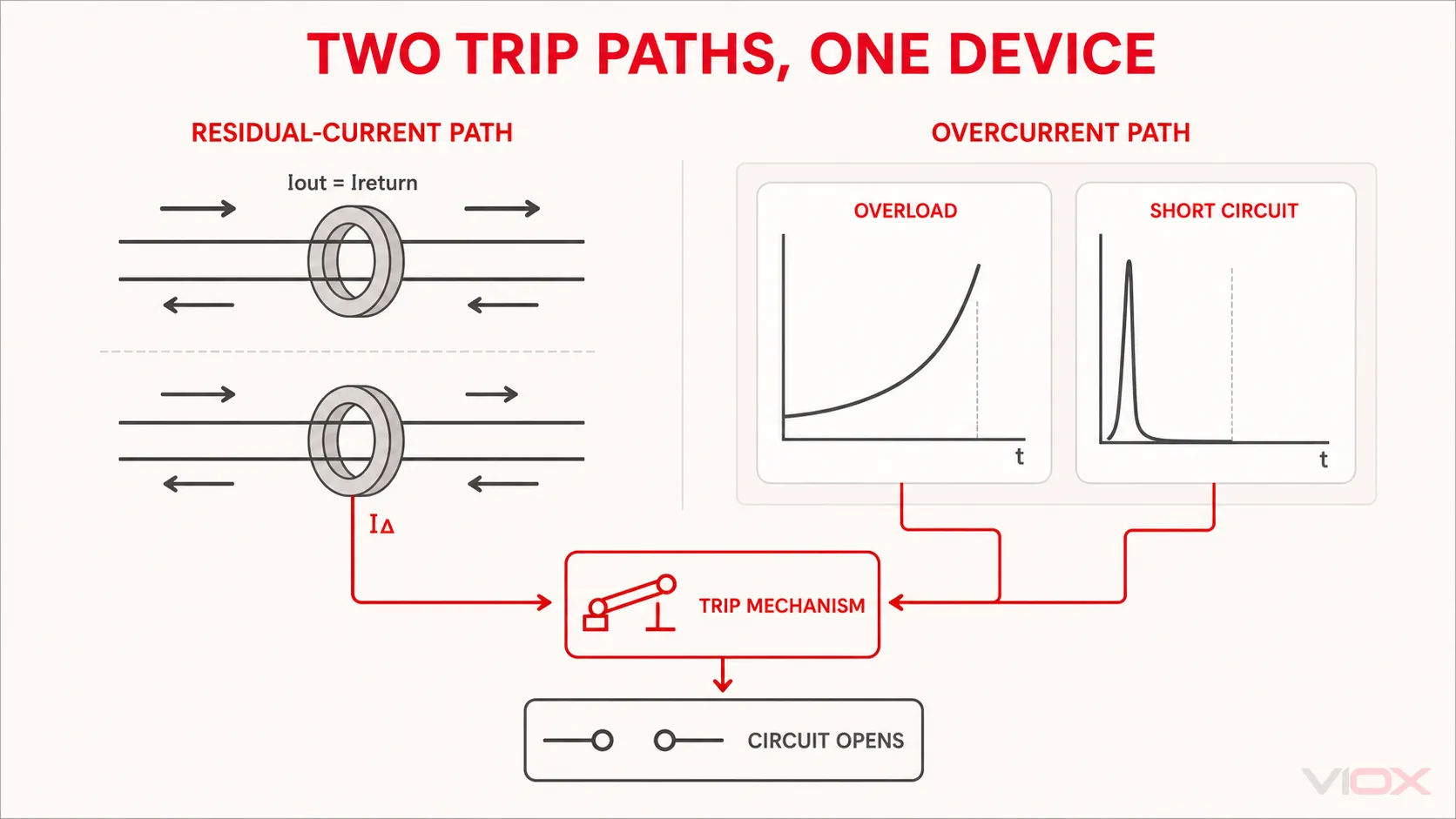

RCBO obsahuje dvě ochranné cesty připojené ke společnému vypínacímu mechanismu.
Detekce reziduálního proudu
Proudové vodiče monitorované pomocí RCBO procházejí proudovým součtovým snímačem. V bezchybném obvodu je vektorový součet odchozích a vracejících se proudů přibližně nulový. Pokud část proudu protéká jinou cestou, výsledná nerovnováha představuje reziduální proud.
Když tento reziduální proud splní provozní podmínky zařízení, sekce pro reziduální proud uvolní vypínací mechanismus a rozpojí obvod. RCBO jednoduše “neměří proud v ochranném vodiči”. Detekuje nerovnováhu v monitorovaných vodičích.
Činnost při reziduálním proudu závisí také na typu průběhu, který je zařízení navrženo detekovat. Označení typu AC, A, F a B nejsou zaměnitelné štítky. Připojené zařízení a platné předpisy určují, který typ reziduálního proudu je vyžadován; podrobné rozhodnutí patří do Průvodce pro RCBO typu AC, A, F a B.
Ochrana proti přetížení a zkratu
Nadproudová část plní funkci jističe. U konvenční elektromechanické konstrukce reaguje tepelný prvek na trvalé přetížení a magnetický prvek reaguje rychleji na vysoký poruchový proud. Jiné konstrukce mohou deklarované chování implementovat odlišně, proto zůstává směrodatná přesná dokumentace výrobce.
Vysvětlení specifické pro model od společnosti ABB Princip činnosti RCBO DS301C ilustruje tyto dvě cesty: nerovnováha proudu je detekována systémem reziduálního proudu, zatímco odezva na přetížení a zkrat využívá mechanismus jističe. Příklad vysvětluje princip; nepřenáší jmenovité hodnoty daného modelu na jiný RCBO.
Obě cesty ovládají stejný vypínací mechanismus, ale jejich jmenovité hodnoty odpovídají na různé otázky. Označení reziduálního proudu 30 mA není jmenovitá hodnota přetížení a označení charakteristiky C není citlivost na reziduální proud.
RCBO vs MCB vs RCCB
Tato zařízení se vzhledově překrývají, nikoliv však rozsahem ochrany.
| Zařízení | Ochrana proti reziduálnímu proudu | Ochrana proti přetížení | Ochrana proti zkratu | Typická návrhová úloha |
|---|---|---|---|---|
| MCB | Ne | Ano | Ano | Nadproudová ochrana pro jednotlivý obvod |
| RCCB | Ano | Bez integrované nadproudové ochrany | Bez integrované nadproudové ochrany | Ochrana reziduálním proudem používaná s koordinovanou nadproudovou ochranou |
| RCBO | Ano | Ano | Ano | Kombinovaná ochrana reziduálním proudem a nadproudová ochrana pro jednotlivý obvod |
“Kombinovaný” automaticky neznamená “lepší v každém rozváděči”. RCBO může zlepšit separaci poruch na úrovni obvodu, protože jedno zařízení obsluhuje jeden chráněný obvod, zatímco RCCB plus několik MCB může podporovat odlišnou architekturu rozvodu. Prostor, kontinuita, selektivita, vedení nulového vodiče, strategie údržby, náklady a místní požadavky, to vše ovlivňuje volbu. Použijte vyhrazené srovnání RCBO vs RCCB plus MCB pro toto rozhodnutí o architektuře.
AFDD je další samostatná kategorie. Vyhledává specifické charakteristiky obloukové poruchy; RCBO tuto funkci automaticky neposkytuje. Tento Průvodce RCBO vs. AFDD vysvětluje, kdy se funkce liší a kdy mohou být vyžadovány obě.
Kde je RCBO umístěno v obvodu
RCBO se běžně používá jako ochranný přístroj pro koncový obvod nebo jinou definovanou větev elektrické soustavy:
Napájecí nebo rozvodná přípojnice
│
Předřazené ochranné a odpojovací zařízení
│
RCBO pro definovaný obvod
├── funkce reziduálního proudu
└── funkce ochrany proti přetížení a zkratu
│
Zátěž a obvodové vodiče
Ochranný vodič (PE): zůstává samostatnou ochrannou cestouToto je funkční schéma, nikoliv schéma zapojení. Přesné monitorované vodiče, cesta nulového vodiče, orientace svorek, chování pólů a požadavky na napájení musí vycházet z produktového schématu a schváleného projektu instalace. Pro uspořádání 1P+N, 2P, 3P+N a 4P použijte samostatný průvodce schématem zapojení RCBO.
Udržování vodičů každého obvodu pohromadě je zásadní pro měření reziduálního proudu. Sdílený, vypůjčený nebo zkřížený nulový vodič může způsobit, že se proud vrací mimo zamýšlenou snímací cestu a způsobí vybavení. Tento průvodce odstraňováním problémů se sdíleným nulovým vodičem u RCBO pokrývá danou konkrétní poruchu, aniž by ji měnil v univerzální vysvětlení pro každé vybavení.
Jmenovité hodnoty RCBO: Co určuje každé označení
Označení na RCBO popisuje několik nezávislých parametrů. Samotná správná hodnota proudu v ampérech nestačí.
| Jmenovitá hodnota nebo označení | Co vám to říká | Kam dále |
|---|---|---|
| Jmenovité provozní napětí a frekvence | Podmínky napájení, pro které prohlášení platí | Ověřte přesný technický list a systém instalace |
Jmenovitý proud, Na adrese |
Jmenovitý nadproud použitý při koordinaci vodičů a zátěže | Kompletní průvodce výběrem RCBO |
Jmenovitý reziduální pracovní proud, IΔn |
Citlivost na reziduální proud | Průvodce výběrem a platná pravidla instalace |
| Typ zbytkového proudu | Průběhy reziduálního proudu, které je zařízení navrženo detekovat | Typ AC vs A vs F vs B |
| Vypínací charakteristika B, C nebo D | Charakteristika okamžitého nadproudu | Průvodce výběrem a ověření poruchového proudu obvodu |
| Vypínací schopnost | Zkratový proud, který je zařízení schopno přerušit za deklarovaných podmínek | Průvodce vypínací schopností RCBO |
| Uspořádání pólů a nulového vodiče | Které vodiče jsou spínány, chráněny a monitorovány | Přesné schéma produktu a Průvodce zapojením RCBO |
| Produktová norma a značky schválení | Testovací rámec a tržní důkazy deklarované pro daný model | Certifikát, zpráva, označení a požadavky projektu |
Nepřekládejte jedno označení na druhé. IΔn nepopisuje přerušení zkratu, křivka B/C/D nepopisuje detekci průběhu reziduálního proudu a vypínací schopnost vám neřekne, jaký typ svodového proudu je přítomen.

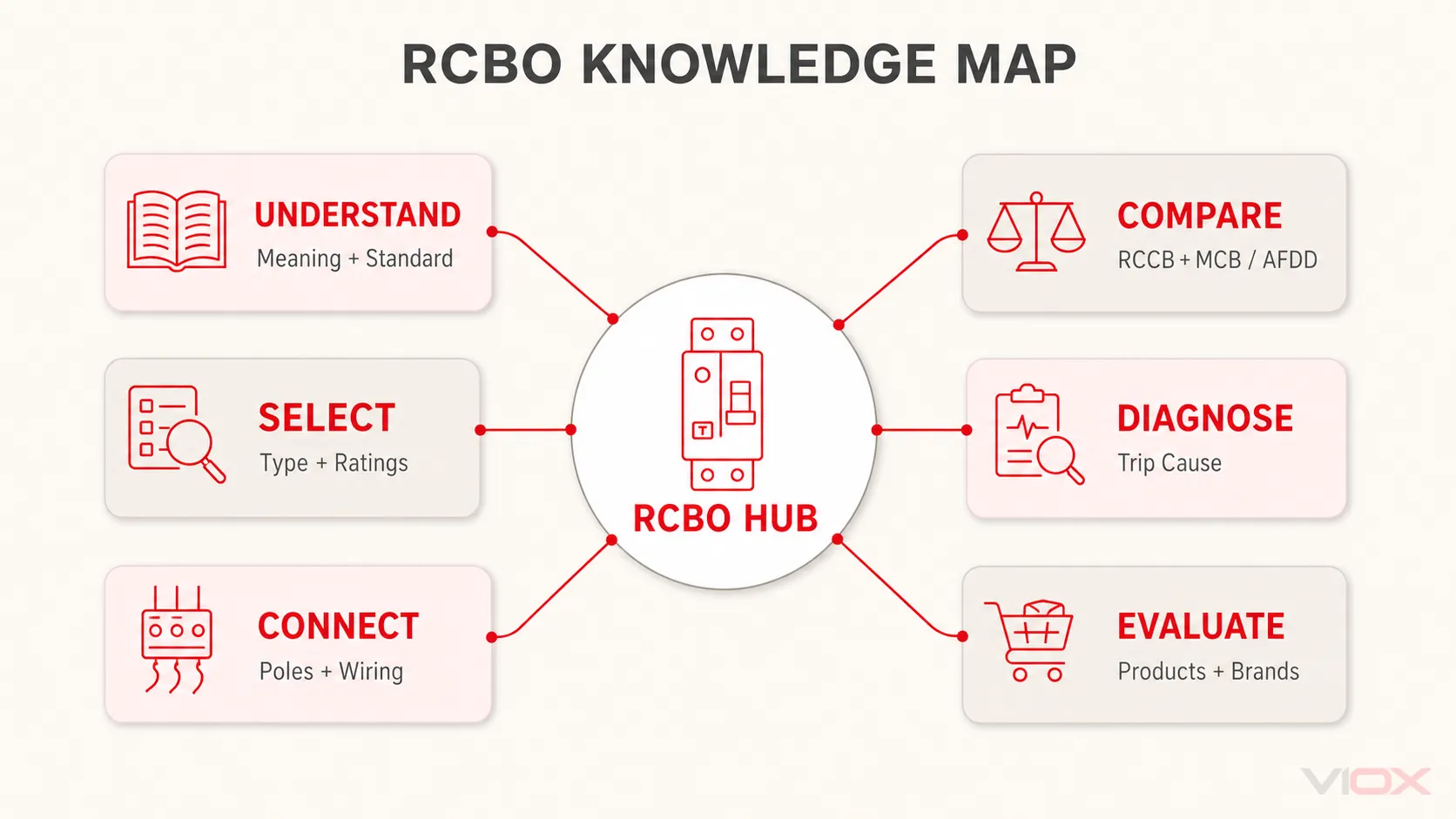

Jakého průvodce RCBO potřebujete příště?
Toto centrum je záměrně kratší než specializované stránky. Zvolte cestu, která odpovídá úkolu, jenž potřebujete dokončit.
| Vaše další otázka | Správný vlastník VIOX |
|---|---|
| Co znamená zkratka RCBO? | RCBO Full Form in Electrical (Celý název RCBO v elektrotechnice) |
| Jak zvolím proud, citlivost, křivku, póly a vypínací schopnost? | Jak vybrat správný proudový chránič (RCBO) |
| Co pokrývá a dokládá norma IEC 61009-1? | IEC 61009-1 vysvětleno |
| Mám zvolit typ AC, A, F nebo B? | Průvodce typy reziduálního proudu RCBO |
| Je vhodná hodnota 6 kA, 10 kA nebo 16 kA? | Výběr vypínací schopnosti RCBO |
| V čem se liší cesty 1P+N, 2P, 3P+N a 4P? | Schémata zapojení RCBO |
| RCBO, nebo RCCB plus MCB? | Porovnání prostoru, nákladů, selektivity a izolace poruch |
| RCBO nebo AFDD – nebo obojí? | RCBO vs AFDD |
| Proč RCBO vypíná po práci na nulovém vodiči nebo úpravách rozvaděče? | Diagnostika sdíleného a vypůjčeného nulového vodiče |
| Co se mění při modernizaci staré pojistkové skříně? | Výměna staré pojistkové skříně za rozvodnici s RCBO |
| Které značky by měl kupující prověřit? | Přední světoví výrobci RCBO |
| Které řady RCBO VIOX jsou dostupné? | Produktová řada RCBO VIOX |
Normativní rámec pro RCBO
IEC 61009-1:2024 gives general requirements and tests for RCBOs for household and similar uses within its stated AC voltage, current, frequency, and short-circuit-capacity scope. It does not by itself prove that every product advertised as an RCBO complies, is accepted in every market, or is suitable for a specific circuit.
IEC 62423 doplňuje požadavky a zkoušky pro proudové chrániče typu F a typu B používané s příslušnými základními normami. Tyto normativní odkazy pomáhají definovat chování produktu; instalovaná elektrická soustava musí přesto splňovat platné národní předpisy, projektovou specifikaci, pokyny k zařízení a doklady na úrovni modelu.
Při pořizování se ujistěte, že se přesné číslo modelu shoduje v technickém listu, označení zařízení, prohlášení, certifikátu nebo zkušebním protokolu a v nabídce dodavatele. Rodinná brožura nebo štítek ve stylu IEC nenahrazuje doklady specifické pro daný model.
Časté dotazy k RCBO
Co znamená zkratka RCBO?
Běžně používaný rozšiřující název je Proudový chránič s nadproudovou ochranou. Terminologie IEC jej popisuje jako proudový chránič s nadproudovou ochranou. Tento Stránka s plným názvem RCBO vlastní podrobnou terminologii.
Chrání RCBO před svodovým proudem?
Reaguje na reziduální proud – nerovnováhu ve sledovaných vodičích – podle svého typu reziduálního proudu, citlivosti a provozních charakteristik. To může zajistit ochranu pro stanovené podmínky zemního spojení, ale nemělo by to být popisováno jako záruka proti každému scénáři úrazu elektrickým proudem nebo svodu.
Může RCBO nahradit MCB a RCCB?
Jeden správně zvolený RCBO integruje funkce reziduálního proudu a nadproudu, které by jinak vyžadovaly funkci RCCB/RCD plus nadproudovou ochranu obvodu. Zda by měl nahradit uspořádání se samostatnými přístroji, závisí na návrhu rozvodu, koordinaci, požadavku na kontinuitu, architektuře nulového vodiče, místních předpisech a konkrétních produktech.
Chrání RCBO před napěťovými špičkami?
Ne. Běžný RCBO není SPD. Nadproud, reziduální proud, oblouková porucha a přechodné přepětí jsou různé úkoly ochrany.
Proč může RCBO vypnout, i když není patrné žádné přetížení?
Vypnutí může být způsobeno spíše reziduálním proudem než nadproudem. Mezi možné příčiny patří svodová izolace, svodový proud zařízení, chyby ve vedení vodičů nebo nulového vodiče, vlhkost, poškozená kabeláž nebo jiný stav obvodu. Využijte jakoukoli zdokumentovanou indikaci vypnutí a nechte obvod posoudit příslušně kvalifikovaným pracovníkem; opakovaně nerestartujte nevysvětlené vypnutí.
