. RCBO je proudový chránič s integrovanou nadproudovou ochranou. V praxi kombinuje funkci detekce svodového proudu RCD/RCCB s funkcí ochrany proti přetížení a zkratu jističe (MCB) v jednom přístroji na DIN lištu.
To znamená, že RCBO nelze vybírat pouze podle ampéráže. Správný výběr RCBO musí odpovídat dvěma ochranným systémům současně:
- hlavní strana proudového chrániče: typ RCD, citlivost, počet pólů, zapojení nulového vodiče a selektivita
- hlavní strana nadproudové ochrany: jmenovitý proud, vypínací charakteristika, vypínací schopnost, jmenovité napětí a příslušná norma
Pro výrobce rozvaděčů, elektrikáře, výrobce OEM a distributory je nejlepší postup výběru jednoduchý: začněte obvodem a zátěží, poté v tomto pořadí zvolte typ proudového chrániče, citlivost, jmenovitý proud, vypínací charakteristiku, konfiguraci pólů a vypínací schopnost.
Pokud před samotným výběrem potřebujete znát význam zkratek, VIOX má také samostatné vysvětlení plného názvu RCBO v elektrických systémech.
Klíčové poznatky
- Typ je stejně důležitý jako jmenovitý proud. RCBO typu AC, A, F a B detekují různé průběhy reziduálních proudů.
- 30 mA je běžná hodnota pro doplňkovou ochranu osob, zatímco 100 mA a 300 mA se obvykle používají pro předřazenou ochranu, protipožární ochranu nebo zajištění selektivity v závislosti na místních předpisech.
- Charakteristiky B, C a D jsou vypínací charakteristiky nadproudové ochrany, nikoliv citlivost na svodový proud.
- Jmenovitý proud proudového chrániče s nadproudovou ochranou (RCBO) musí odpovídat průřezu kabelu, nikoliv pouze připojenému spotřebiči.
- Vypínací schopnost musí být vyšší než předpokládaný zkratový proud v místě instalace.
- Nabíječky elektromobilů, fotovoltaické střídače, frekvenční měniče a tepelná čerpadla vyžadují pečlivý výběr typu proudového chrániče (RCD), protože stejnosměrné nebo vysokofrekvenční reziduální proudy mohou ovlivnit funkci běžných proudových chráničů.

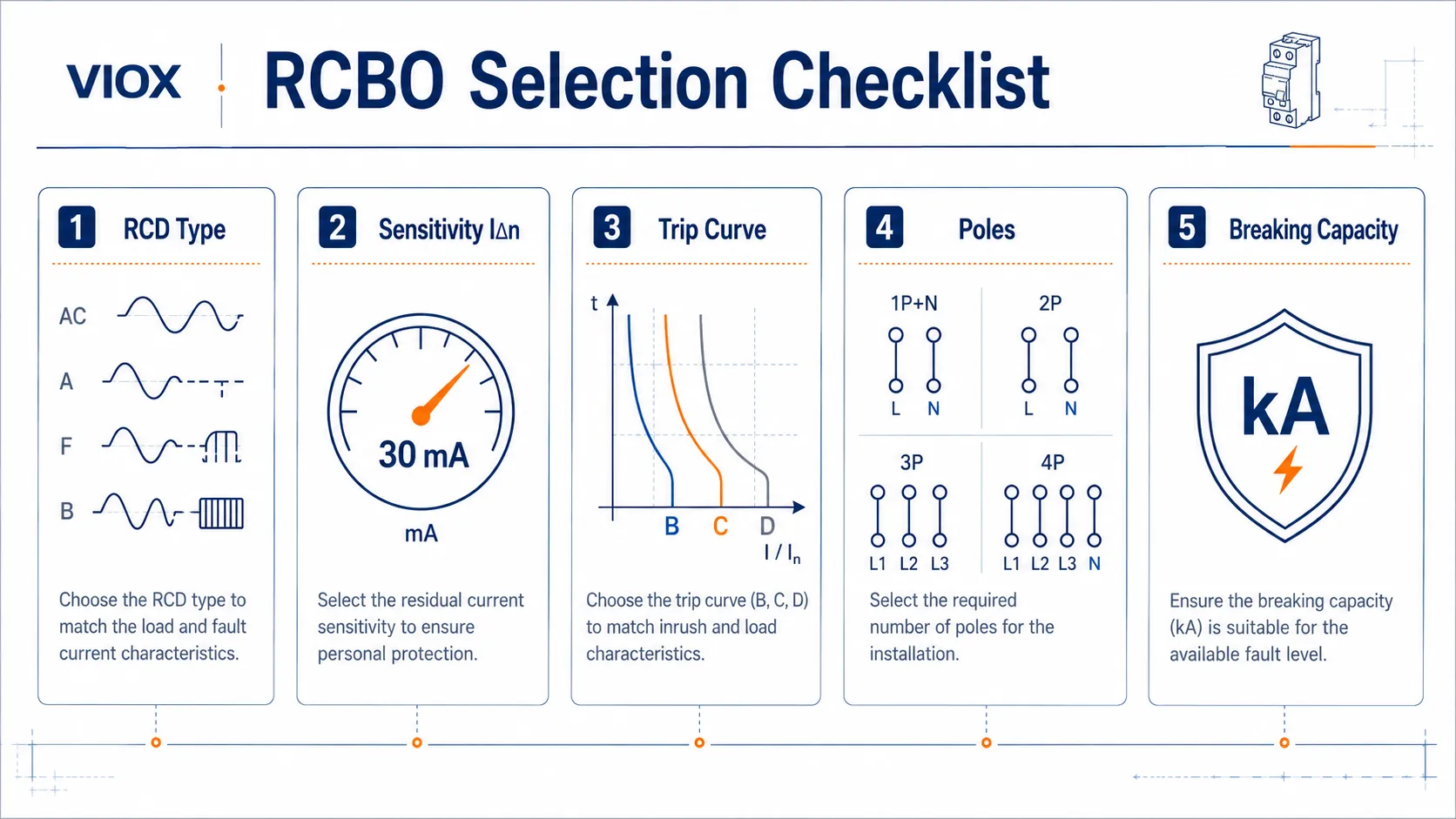

Kontrolní seznam pro výběr RCBO
| Faktor výběru | Co zkontrolovat | Typické možnosti | Běžná chyba |
|---|---|---|---|
| Typ zbytkového proudu | Průběh možného svodového proudu | Typ AC, A, F, B | Použití typu AC v obvodech s elektronickou zátěží, které mohou vyžadovat typ A, F nebo B |
| Citlivost | Jmenovitý reziduální pracovní proud, IΔn |
10 mA, 30 mA, 100 mA, 300 mA | Volba 10 mA pro všechny aplikace a vznik nežádoucích vypnutí |
| Jmenovitý proud | Návrhový proud obvodu a proudová zatížitelnost vodičů | 6 A až 63 A běžné v koncových obvodech | Předimenzování proudového chrániče s nadproudovou ochranou (RCBO), čímž není kabel správně chráněn |
| Vypínací charakteristika | Nárazový proud zátěže | B, C, D | Použití charakteristiky B u zařízení s vysokým nárazovým proudem nebo charakteristiky D tam, kde je poruchový proud příliš nízký |
| Poláci | Vodiče určené ke spínání a monitorování | 1P+N, 2P, 3P+N, 4P | Propojování nulových vodičů mezi obvody chráněnými proudovými chrániči s nadproudovou ochranou (RCBO) |
| Vypínací schopnost | Předpokládaný zkratový proud v rozváděči | 6 kA, 10 kA, 16 kA a vyšší | Považování 6 kA nebo 10 kA za univerzální jmenovitou hodnotu |
| Normy a značení | Produktová norma a rozsah použití | IEC/EN 61009-1, IEC 62423 tam, kde je to relevantní | Předpoklad, že každý proudový chránič s nadproudovou ochranou (RCBO) je vhodný pro každé prostředí instalace |
Krok 1: Definujte obvod před výběrem RCBO
Před výběrem modelu identifikujte skutečné zatížení obvodu:
- napájecí soustava: jednofázová, třífázová, s nulovým vodičem nebo bez něj
- typ zátěže: osvětlení, zásuvky, vytápění, čerpadlo, motor, nabíječka elektromobilů, fotovoltaický střídač, tepelné čerpadlo, frekvenční měnič nebo smíšené zátěže
- návrhový proud obvodu
- průřez vodiče, způsob instalace, okolní teplota a redukční koeficienty
- dostupný zkratový proud v rozváděči
- očekávaný unikající proud z filtrů, dlouhých kabelů, elektroniky nebo více připojených spotřebičů
- zda je obvod kritický z hlediska bezpečnosti nebo by měl zůstat nezávislý na ostatních obvodech
V tomto ohledu RCBO často překonávají kombinaci společného RCCB a více MCB. U individuálních RCBO jedna porucha svodového proudu obvykle odpojí pouze jeden obvod, namísto vyřazení celé skupiny. Pro srovnání architektury viz příručku společnosti VIOX RCBO vs RCCB a MCB.
Krok 2: Výběr správného typu RCBO

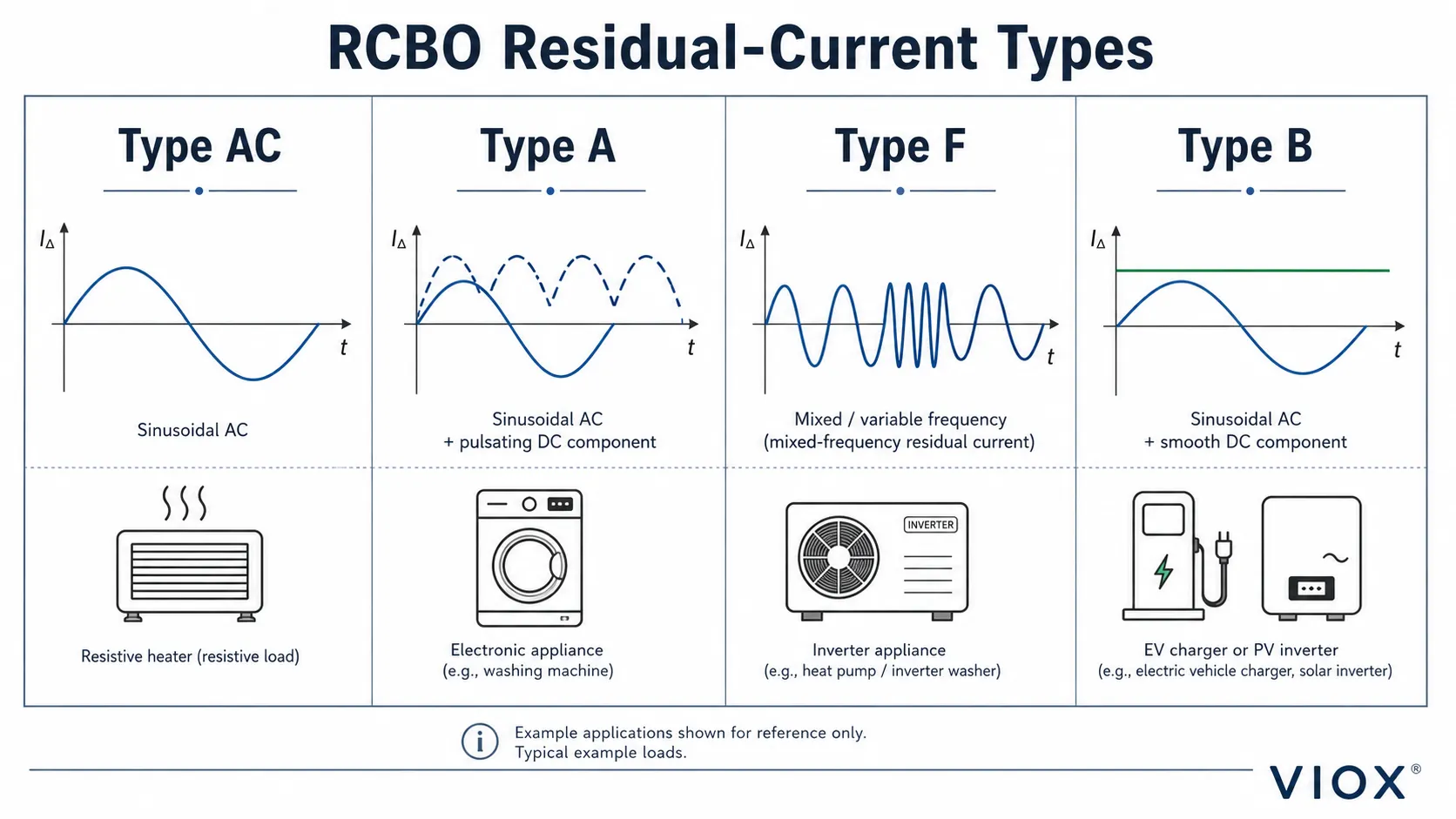

Typ RCBO popisuje průběh reziduálního proudu, který je zařízení schopno detekovat. Toto je nezávislé na nadproudové charakteristice B/C/D.
| Typ RCBO | Detekovaný reziduální proud | Typické použití | Upozornění pro výběr |
|---|---|---|---|
| Typ AC | Sinusový střídavý reziduální proud | Jednoduché odporové střídavé obvody, kde je to povoleno | Nevhodné pro mnoho moderních elektronických zátěží |
| Typ A | Sinusový střídavý a pulzující stejnosměrný reziduální proud | Běžné obvody s elektronickými spotřebiči, usměrňovači, LED drivery, pračkami a indukčními zátěžemi | Často praktické minimum pro moderní koncové obvody, ale stále nedostatečné pro vyhlazený stejnosměrný reziduální proud |
| Typ F | Chování typu A plus vybrané reziduální proudy se smíšenou frekvencí a vylepšené chování u některých jednofázových střídačových zátěží | Tepelná čerpadla, pračky, jednofázové pohony s proměnnými otáčkami tam, kde je to specifikováno | Ověřte pokyny výrobce zařízení |
| Typ B | AC, pulzující DC, vysokofrekvenční složky a vyhlazený stejnosměrný reziduální proud | Nabíjení elektromobilů, fotovoltaické střídače, frekvenční měniče, zdravotnické nebo průmyslové vybavení, kde může docházet k únikům vyhlazeného stejnosměrného proudu | Vyšší cena a specializovanější provedení; zvolte tehdy, pokud to aplikace skutečně vyžaduje |
Typ AC proudového chrániče (proudový chránič)
Proudové chrániče s nadproudovou ochranou (RCBO) typu AC detekují sinusový střídavý reziduální proud. Stále se mohou vyskytovat ve starších instalacích nebo jednoduchých obvodech, ale v moderních aplikacích jsou stále více omezovány, protože mnoho zátěží obsahuje usměrňovače, elektronické napájecí zdroje, filtry a střídačové stupně.
Nespecifikujte typ AC pouze proto, že je to nejlevnější varianta. Ověřte, zda to připojená zátěž a místní předpisy pro elektroinstalaci umožňují.
Proudový chránič typu A
RCBO typu A detekují sinusový střídavý reziduální proud a pulzující stejnosměrný reziduální proud. Běžně se používají pro mnoho moderních jednofázových koncových obvodů, protože zátěže v domácnostech, komerčních prostorách a lehkém průmyslu často obsahují elektronické součástky.
Typ A je obvykle bezpečnější výchozí volbou než typ AC pro běžné moderní obvody, ale není univerzálním řešením. Pokud může vznikat hladký stejnosměrný reziduální proud nebo vysokofrekvenční svodový proud, může být vyžadován typ F nebo typ B.
RCBO typu F
RCBO typu F se používají tam, kde zátěž může vytvářet složky reziduálního proudu přesahující běžné chování typu A, zejména u některých jednofázových zařízení řízených měničem. Příklady mohou zahrnovat vybraná tepelná čerpadla, pračky, klimatizační zařízení a spotřebiče s proměnnými otáčkami.
Použijte typ F, pokud to vyžaduje výrobce zařízení, projektová specifikace nebo místní předpisy. Nepředpokládejte, že každý obvod motoru nebo spotřebiče automaticky vyžaduje typ F.
Proudový chránič typu B
RCBO typu B detekují širší rozsah reziduálních proudů, včetně hladkých stejnosměrných složek. Často se zvažují pro zařízení, jako jsou nabíječky elektromobilů, fotovoltaické střídače, frekvenční měniče a určité průmyslové nebo lékařské systémy.
Klíčem není pouze kategorie produktu. Skutečnou otázkou je, zda zařízení může generovat reziduální proud, který by mohl znecitlivět nebo nasytit proudový chránič typu AC nebo typu A. Pro nabíjení elektromobilů může být správným řešením typ B, typ A s detekcí stejnosměrného reziduálního proudu 6 mA, typ A-EV nebo zařízení pro detekci stejnosměrného reziduálního proudu integrované v nabíječce, v závislosti na vybavení a místních předpisech. Pro podrobnější informace specifické pro elektromobilitu viz Výběr proudového chrániče (RCD) pro nabíječky elektromobilů: typ B vs. typ F vs. typ EV.
Krok 3: Volba citlivosti proudového chrániče s nadproudovou ochranou (RCBO)
Citlivost RCBO je jmenovitý reziduální pracovní proud, obvykle uváděný jako IΔn. Definuje úroveň reziduálního proudu, při které má funkce proudové ochrany vypnout.
| Citlivost | Typická role | Běžné použití | Důležité upozornění |
|---|---|---|---|
| 10 mA | Ochrana s vyšší citlivostí | Speciální obvody, vlhké prostory, prostory v blízkosti zdravotnických zařízení nebo místní vysoce riziková zařízení, kde je to specifikováno | Náchylnější k nežádoucímu vybavení v důsledku běžných svodových proudů |
| 30 mA | Dodatečná ochrana osob | Koncové obvody, zásuvky, venkovní obvody, mnoho rezidenčních a komerčních obvodů | Stále je nutné počítat s kumulovaným svodovým proudem |
| 100 mA | Předřazená ochrana nebo ochrana zařízení | Distribuční obvody, selektivní zapojení, některá speciální zatížení | Obvykle nenahrazuje ochranu osob v koncových obvodech s citlivostí 30 mA |
| 300 mA | Ochrana před rizikem požáru a předřazená ochrana | Hlavní nebo podružná distribuční ochrana, strategie pro systémy TT, protipožární ochrana tam, kde je specifikována | Vyžaduje koordinaci s následnými zařízeními |
Pro koncové obvody, kde je vyžadována ochrana osob před úrazem elektrickým proudem, se v instalacích podle norem IEC běžně používá 30 mA. Konečná volba však musí odpovídat místním předpisům, systému uzemnění, účelu obvodu a posouzení rizik.
Vyšší hodnoty, jako jsou 100 mA a 300 mA, se obvykle volí pro předřazenou ochranu, snížení rizika požáru nebo pro zajištění selektivity s následnými 30mA zařízeními. V takových uspořádáních může být vyžadováno časově zpožděné nebo selektivní předřazené zařízení, aby jako první vypnul následný proudový chránič s nadproudovou ochranou (RCBO).
Podrobnější diskusi o citlivosti naleznete v příručce společnosti VIOX k jak vybrat správnou citlivost RCCB.
Krok 4: Zvolte jmenovitý proud
Jmenovitý proud RCBO je proud, který je nadproudová část navržena přenášet nepřetržitě za stanovených podmínek. Musí být zvolen s ohledem na obvod, nikoliv pouze na typový štítek spotřebiče.
Pro návrh obvodů podle norem IEC je základní logika následující:
IB ≤ In ≤ IZKde:
IB= návrhový proud zátěžeNa adrese= jmenovitý proud proudového chrániče s nadproudovou ochranou (RCBO)IZ= proudová zatížitelnost vodiče po zohlednění způsobu instalace a redukčních faktorů
To znamená, že jmenovitý proud RCBO musí být dostatečně vysoký pro zamýšlenou zátěž, ale ne tak vysoký, aby kabel zůstal nedostatečně chráněn.
Vyhněte se paušálním pravidlům typu “kabel 2,5 mm² vždy znamená 20 A” nebo “kabel 1,5 mm² vždy znamená 16 A” bez ověření způsobu instalace, typu izolace, seskupení kabelů, okolní teploty, místních norem a redukčních faktorů kabelu. Tyto zkratky jsou přesně tím, co v reálných rozvaděčích způsobuje problémy s přehříváním.
Krok 5: Výběr vypínací charakteristiky: B, C nebo D

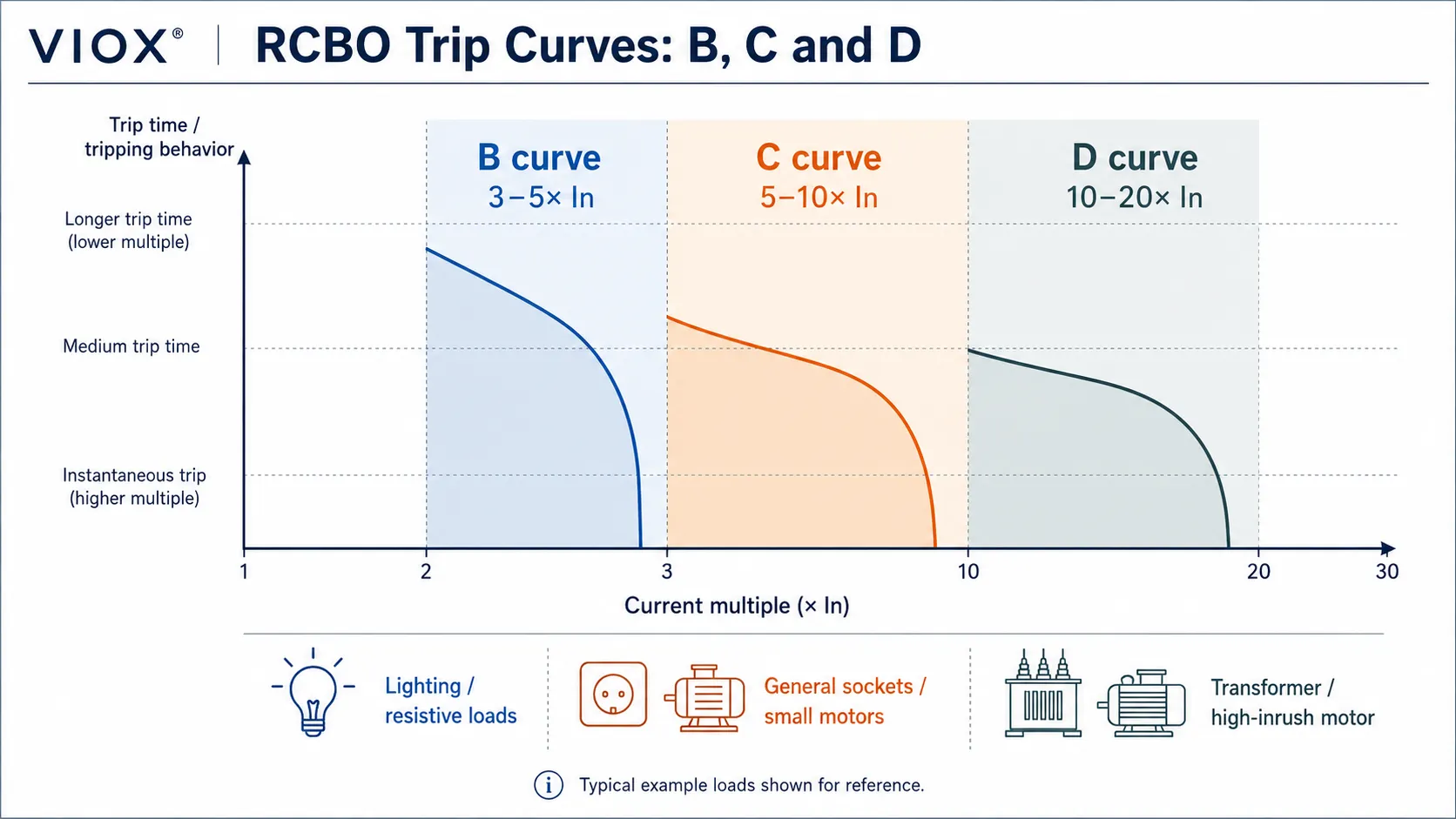

Vypínací charakteristika se vztahuje k nadproudové ochraně RCBO. Popisuje chování okamžité magnetické spouště při zkratu nebo při vysokých nárazových proudech.
| Charakteristika | Rozsah okamžitého vypnutí | Typické zátěže | Riziko při výběru |
|---|---|---|---|
| B křivka | Přibližně 3 až 5násobek Na adrese |
Odporové zátěže, osvětlení, koncové obvody s nízkým záběrovým proudem | Může docházet k nežádoucímu vybavení u motorů, transformátorů nebo velkých kapacitních zátěží |
| Křivka C | Přibližně 5 až 10násobek Na adrese |
Běžné zásuvky, malé motory, komerční rozvaděče, střední záběrový proud | Musí stále vypnout dostatečně rychle při poruchových stavech |
| Křivka D | Přibližně 10 až 20násobek Na adrese |
Transformátory, motory s vysokým záběrovým proudem, průmyslová zátěž | Vyžaduje pečlivé ověření poruchového proudu a impedance smyčky |
Charakteristiku zvolte podle záběrového chování zátěže a dostupného poruchového proudu v obvodu. RCBO s křivkou D může vyřešit nežádoucí vypínání při spouštění, ale může také zpomalit odpojení při poruše, pokud je impedance obvodu vysoká a zkratový proud příliš nízký.
Podrobnější vysvětlení naleznete v článku společnosti VIOX na téma porozumění vypínacím charakteristikám.

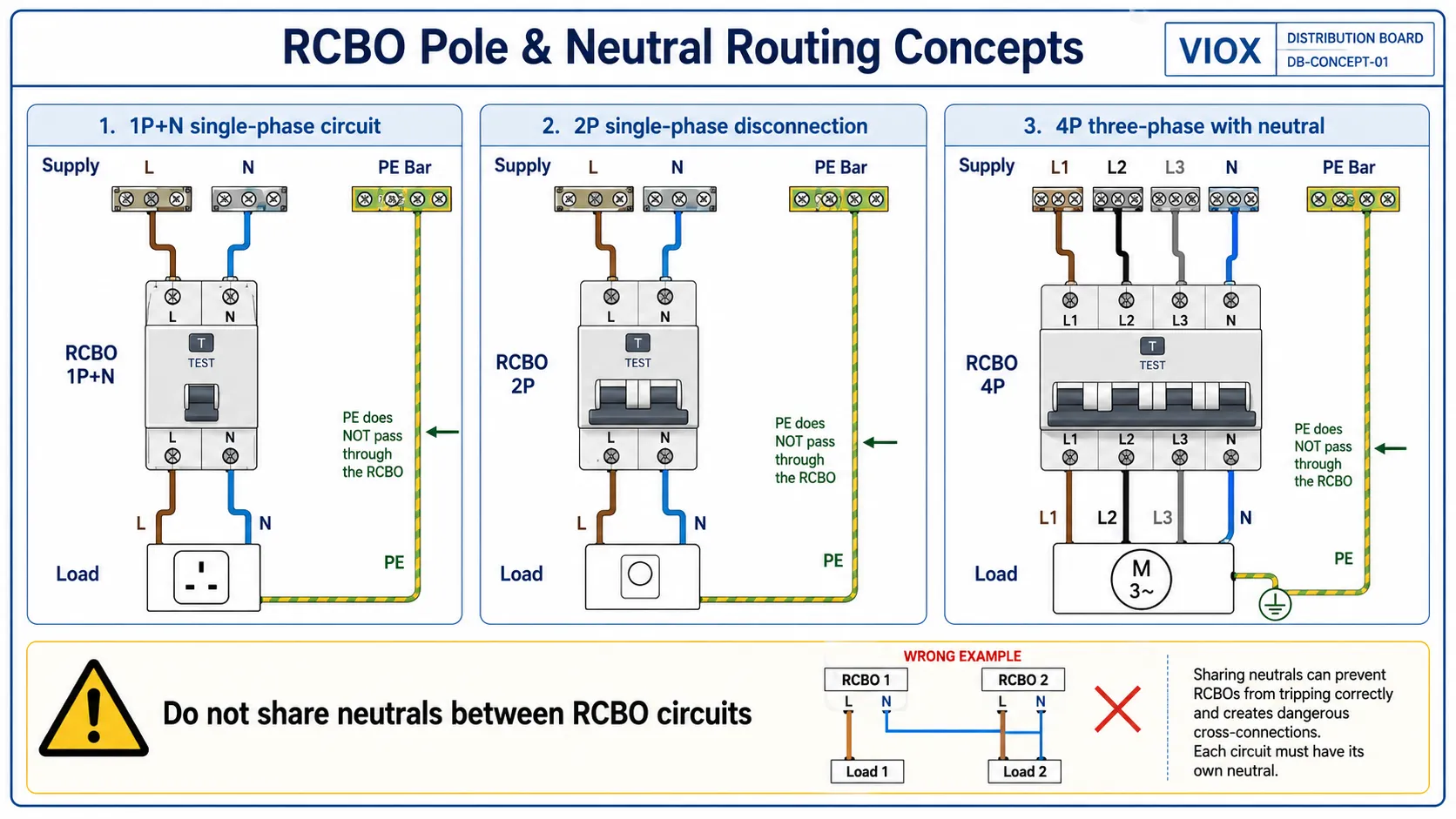

Krok 6: Zvolte konfiguraci pólů a uspořádání nulového vodiče
Každý pracovní vodič, který patří k chráněnému obvodu, musí procházet systémem snímání reziduálního proudu RCBO. Nesprávné vedení nulového vodiče je jednou z nejčastějších příčin nežádoucího vypínání.
| Konfigurace | Typické použití | Co ověřit |
|---|---|---|
| 1P+N RCBO | Jednofázové koncové obvody | Zda je nulový vodič spínaný nebo pevný a zda má fázový pól nadproudovou ochranu |
| Dvoupólový proudový chránič s nadproudovou ochranou (RCBO) | Jednofázové obvody vyžadující odpojení fázového i nulového vodiče | Zda jsou oba póly spínané a jak je aplikována nadproudová ochrana |
| Třípólový proudový chránič s nadproudovou ochranou (RCBO) | Třífázové obvody bez nulového vodiče | Všechny tři fázové vodiče procházejí přístrojem |
| 3P+N nebo 4P proudový chránič s nadproudovou ochranou (RCBO) | Třífázové obvody s nulovým vodičem | Nulový vodič musí procházet senzorem zbytkového proudu a musí být zapojen podle pokynů výrobce |
Terminologie výrobců se může lišit. 1P+N Může znamenat chráněný fázový pól se spínaným nulovým vodičem, přímou cestu nulového vodiče nebo jiné uspořádání v závislosti na konstrukci. Vždy si ověřte schéma zapojení, označení svorek, způsob zapojení nulového vodiče a technický list výrobku.
Pravidlo pro vedení nulového vodiče
Nesdílejte nulové vodiče mezi obvody za RCBO. Pokud se fázový vodič jednoho obvodu vrací přes nulový vodič jiného obvodu, RCBO zaznamená proudovou nesymetrii a vybaví. V horších případech mohou smíšené nulové vodiče vést k zavádějícím výsledkům testů a nebezpečným předpokladům při údržbě.
Krok 7: Kontrola vypínací schopnosti
Vypínací schopnost je maximální zkratový proud, který je proudový chránič s nadproudovou ochranou (RCBO) schopen přerušit za stanovených zkušebních podmínek. Obvykle se uvádí v kA, například 6 kA, 10 kA nebo 16 kA.
Pravidlo je přímé:
Vypínací schopnost RCBO ≥ předpokládaný zkratový proud v místě instalacePředpokládaný zkratový proud v blízkosti hlavního domovního přívodu nebo transformátoru může být mnohem vyšší než na konci dlouhého koncového obvodu. Proto může být RCBO s vypínací schopností 6 kA v jednom rozvaděči vyhovující, zatímco v jiném nedostatečný.
Při porovnávání RCBO kontrolujte:
- označení jmenovité zkratové vypínací schopnosti
- podmínky jmenovitého napětí pro danou hodnotu
- příslušná norma výrobku
- požadavky na předřazenou záložní ochranu nebo koordinaci
- zda má místo instalace vypočtenou nebo naměřenou úroveň poruchového proudu
Pro cílené řešení použijte VIOX průvodce vypínací schopností proudových chráničů s nadproudovou ochranou (RCBO) pro výběr 6 kA, 10 kA a 16 kA.
Krok 8: Kontrola norem a označení výrobků
Pro trhy založené na normách IEC jsou RCBO pro domovní a podobné použití běžně spojovány s IEC/EN 61009-1, který se vztahuje na proudové chrániče s vestavěnou nadproudovou ochranou. Proudové chrániče typu F a typu B jsou rovněž spojeny s IEC 62423 kde je to relevantní.
Nevybírejte pouze podle názvu v katalogu. Zkontrolujte skutečné označení produktu a technický list z hlediska:
- referenční norma
- jmenovité napětí a frekvence
- jmenovitý proud
- typ zbytkového proudu
- jmenovitý reziduální pracovní proud
- křivka jízdy
- vypínací schopnost
- konfigurace pólů
- schéma zapojení svorek
- provozní teplota a omezení instalace
- směr napájení/zátěže, je-li specifikován
Pokud projekt vyžaduje specifickou národní certifikaci, nepředpokládejte, že značení podle norem IEC je dostačující. Ověřte si schválení vyžadovaná trhem a specifikací projektu.
Výběr RCBO podle aplikace
| Aplikace | Společný výchozí bod | Co zkontrolovat před konečným výběrem |
|---|---|---|
| Světelný obvod | Typ A, 30 mA, charakteristika B nebo C v závislosti na nárazovém proudu | Svodový a nárazový proud LED driverů, místní předpisy, seskupování obvodů |
| Obvod běžných zásuvek | Typ A, 30 mA, vypínací charakteristika B nebo C | Předpokládané připojené zařízení, kumulace svodových proudů, dimenzování kabelů |
| Obvod kuchyně nebo spotřebičů | Typ A nebo typ F, 30 mA | Elektronické řízení, topná tělesa, záběrový proud kompresoru nebo motoru |
| Obvod koupelny nebo prostorů s mokrým provozem | 30 mA, v případě specifikace někdy 10 mA | Místní normy elektroinstalace, riziko nežádoucího vybavení, svodový proud zařízení |
| Venkovní obvod | Typ A, 30 mA běžný | Vystavení vlhkosti, dlouhé kabely, přenosné nářadí, ochrana krytem |
| Tepelné čerpadlo nebo invertorový spotřebič | Typ F nebo typ B tam, kde je to specifikováno | Požadavek výrobce, průběh svodového proudu, chování při spouštění |
| Obvod pro nabíjení elektromobilů | Typ B, typ A-EV nebo typ A s detekcí 6 mA DC v závislosti na konstrukci | Standard nabíječky, interní RDC-DD, místní předpisy, koordinace s předřazeným proudovým chráničem (RCD) |
| AC strana solárního FV střídače | Typ A nebo typ B v závislosti na konstrukci střídače a pokynech výrobce | Detekce reziduálního proudu střídače, beztransformátorová topologie, místní normy |
| Předřazený distribuční obvod | 100 mA nebo 300 mA, v případě potřeby často selektivní/se zpožděním | Požární ochrana, selektivita, následné 30mA proudové chrániče s nadproudovou ochranou (RCBO) |
Tato tabulka slouží jako výchozí bod, nikoliv jako náhrada za instalační příručku výrobce zařízení nebo místní elektrotechnické normy.
Časté chyby při výběru proudových chráničů s nadproudovou ochranou (RCBO)
Chyba 1: Výběr pouze podle jmenovitého proudu
RCBO označené 32 A není automaticky vhodné pro každý 32 A obvod. Typ proudového chrániče, vypínací charakteristika, vypínací schopnost, jmenovité napětí a ochrana vodičů musí odpovídat instalaci.
Chyba 2: Považování typu AC za univerzální
Mnoho moderních zátěží obsahuje usměrňovače, filtry a spínané zdroje. Pokud tyto zátěže mohou vytvářet pulzující stejnosměrné nebo jiné nesinusové reziduální proudy, typ AC nemusí být vhodný.
Chyba 3: Používání typu B všude
Typ B je technicky širší, ale není automaticky nejlepší ekonomickou nebo technickou volbou pro každý obvod. Používejte jej tam, kde to vyžaduje průběh svodového proudu, například u určitých aplikací EV, FV, frekvenčních měničů nebo v průmyslu.
Chyba 4: Ignorování běžného svodového proudu
Elektronická zařízení, dlouhá vedení kabelů, svodiče přepětí a filtry mohou přispívat k běžnému unikajícímu proudu. Pokud je na jednom zařízení seskupeno několik zátěží, může nahromaděný unikající proud způsobit nežádoucí vypnutí, i když neexistuje žádná nebezpečná porucha.
Pro rozlišení mezi unikajícím proudem a reziduálním proudem viz příručku společnosti VIOX k svodovém proudu vs. reziduálním proudu vs. zemním proudu.
Chyba 5: Předimenzování proudového chrániče s nadproudovou ochranou (RCBO) vzhledem ke kabelu
Předimenzování může zabránit nežádoucím vypnutím, ale také může selhat při ochraně vodičů proti přetížení. Jako základ použijte návrhový proud obvodu a korigovanou proudovou zatížitelnost kabelu.
Chyba 6: Volba vypínací charakteristiky D bez ověření poruchového proudu
Přístroje s charakteristikou D tolerují vysoké nárazové proudy, ale pro spolehlivé magnetické vypnutí vyžadují dostatečný poruchový proud. Pokud je impedance poruchové smyčky příliš vysoká, charakteristika D nemusí odstranit poruchy podle očekávání.
Chyba 7: Spojování nulových vodičů
Každý obvod s RCBO musí udržovat své fázové a nulové cesty oddělené. Sdílené nulové vodiče, vypůjčené nulové vodiče nebo nulové můstky, které neodpovídají uspořádání ochrany, jsou klasickými příčinami vypínání RCBO během uvádění do provozu.
RCBO vs RCCB plus MCB
Oba přístupy mohou být správné.
| Rozvržení | Síla | Omezení |
|---|---|---|
| Proudový chránič (RCCB) + několik jističů (MCB) | Nižší počet přístrojů a známé uspořádání rozváděče | Jedna porucha svodového proudu může odpojit několik obvodů |
| RCBO pro každý obvod | Lepší selektivita obvodů a snazší lokalizace poruch | Vyšší počet přístrojů a náročnější zapojení nulových vodičů |
Zvolte proudové chrániče s nadproudovou ochranou (RCBO), pokud návrh vyžaduje lepší kontinuitu provozu, individuální ochranu obvodů, snazší odstraňování poruch nebo kompaktní kombinovanou ochranu. Zvolte kombinaci proudového chrániče (RCCB) a jističe (MCB tam, kde projektová specifikace, nákladová struktura nebo architektura rozváděče podporují skupinovou proudovou ochranu.
Kontrolní seznam pro specifikaci RCBO
Před zadáním objednávky potvrďte tyto podrobnosti:
- Typ RCBO: AC, A, F, B nebo speciální požadavek pro EV/PV
- Citlivost: 10 mA, 30 mA, 100 mA, 300 mA nebo hodnota specifická pro projekt
- Jmenovitý proud: koordinovaný se zátěží a proudovou zatížitelností vodičů
- Vypínací charakteristika: B, C nebo D
- Vypínací schopnost: rovna nebo vyšší než předpokládaný zkratový proud
- Póly: 1P+N, 2P, 3P, 3P+N nebo 4P dle požadavku
- Uspořádání nulového vodiče: spínaný nulový vodič, pevný nulový vodič nebo konstrukce specifická pro výrobce
- jmenovité napětí a frekvence
- požadavky na normy a certifikaci
- kompatibilita svorek se systémem přípojnic rozváděče
- směr napájení/zátěže a schéma zapojení
- kumulace svodového proudu a selektivita mezi předřazeným a následným zařízením
Pro hodnocení produktu a výběr modelu porovnejte instalační údaje se skutečným technickým listem RCBO: systémové napětí, proud obvodu, jmenovité parametry kabelů, úroveň poruchového proudu, typ zátěže a požadavky místních norem. Pokud sestavujete rozváděč nebo zajišťujete zdroje pro OEM projekty, zkontrolujte produktovou řadu RCBO VIOX podle výše uvedeného kontrolního seznamu pro výběr.
ČASTO KLADENÉ DOTAZY
Jaký typ RCBO je nejvhodnější pro moderní obvody?
U mnoha moderních koncových obvodů je typ A často praktičtějším výchozím bodem než typ AC, protože dokáže detekovat pulzující stejnosměrný reziduální proud i sinusový střídavý reziduální proud. Pro zařízení řízená měniči, nabíječky elektromobilů, fotovoltaické střídače nebo jiné zátěže, které mohou vytvářet odlišné průběhy reziduálního proudu, však může být vyžadován typ F nebo typ B.
Je proudový chránič s nadproudovou ochranou (RCBO) typu A lepší než typ AC?
Typ A detekuje více průběhů reziduálního proudu než typ AC, proto je obvykle vhodnější pro obvody s elektronickou zátěží. To neznamená, že každý obvod automaticky vyžaduje typ A, ale typ AC by se neměl používat tam, kde zátěž nebo místní předpisy vyžadují typ A, F nebo B.
Mám zvolit 10mA nebo 30mA RCBO?
Hodnota 30 mA se běžně používá pro doplňkovou ochranu osob v koncových obvodech. Hodnota 10 mA poskytuje vyšší citlivost, ale je náchylnější k nežádoucímu vypínání, proto je obvykle vyhrazena pro speciální vysoce rizikové aplikace nebo místní ochranu, kde to návrh umožňuje.
Jaký je rozdíl mezi 30mA a 300mA RCBO?
30mA RCBO se běžně používají pro ochranu osob před úrazem elektrickým proudem v koncových obvodech. 300mA zařízení se obecně používají pro předřazenou ochranu, protipožární ochranu nebo selektivní ochranné strategie a neměla by být považována za přímou náhradu za 30mA ochranu koncových obvodů tam, kde je vyžadováno 30 mA.
Mám použít RCBO s vypínací charakteristikou B nebo C?
Použijte vypínací charakteristiku B pro obvody s nízkým záběrovým proudem, jako je osvětlení nebo odporová zátěž. Použijte charakteristiku C pro obvody se středním záběrovým proudem, jako jsou běžné zásuvkové okruhy nebo malé motory. Konečná volba musí vždy splňovat požadavky na odpojení při poruše.
Kdy se používá proudový chránič s nadproudovou ochranou (RCBO) s charakteristikou D?
RCBO s charakteristikou D se používají pro zátěže s vysokým záběrovým proudem, jako jsou transformátory nebo větší motory. Měly by být specifikovány až po ověření, že dostupný poruchový proud je dostatečně vysoký pro správné vybavení přístroje při zkratu.
Jakou vypínací schopnost by měl mít RCBO?
Vypínací schopnost RCBO musí být rovna nebo vyšší než předpokládaný zkratový proud v místě instalace. Běžné hodnoty jsou 6 kA, 10 kA a 16 kA, ale správná volba závisí na skutečné úrovni poruchového proudu.
Mohu nahradit jistič (MCB) proudovým chráničem (RCBO)?
Často ano, pokud RCBO odpovídá jmenovitému proudu obvodu, charakteristice, vypínací schopnosti, napětí, konfiguraci pólů, přípojnicovému systému a požadavkům na proudovou ochranu. Nejedná se o jednoduchou výměnu kus za kus, pokud se neshodují všechny jmenovité parametry a detaily zapojení.
Proč RCBO vypíná, i když není patrná žádná závada?
Mezi běžné příčiny patří nahromaděný unikající proud, vlhkost, degradace izolace, smíšené nulové vodiče, sdílené nulové vodiče, vadné spotřebiče, svodové proudy frekvenčních měničů nebo filtrů, svodové proudy přepěťových ochran nebo nesprávný typ proudového chrániče pro danou zátěž.
Chrání RCBO před úrazem elektrickým proudem?
RCBO může poskytnout ochranu před reziduálním proudem, která snižuje riziko úrazu elektrickým proudem při úniku proudu do země nebo jinou nezamýšlenou cestou. Nemůže však odstranit veškerá rizika úrazu, například pokud se osoba dotkne fázového a nulového vodiče současně, kdy proud zůstává vyvážený.
