حماية المصاعد من الاندفاعات الكهربائية: دليل الـ SPD للطاقة، والـ VFD، والإشارات

يجب حماية المصعد حسب الواجهة الكهربائية، وليس حسب “جهاز حماية من اندفاع التيار (SPD) للمصعد” عام.” ابدأ بمصدر التغذية الوارد ووسائل الفصل التي يغطيها الكود الكهربائي المعتمد. ثم قم بتقييم طاقة وحدة التحكم والطاقة المساعدة، وخطوط التحكم أو الاتصال النحاسية المكشوفة، والمعدات البعيدة، والمصادر البديلة، ومسار الربط كحدود منفصلة لاندفاع التيار.

طاقة تقليدية جهاز حماية من زيادة التيار الكهربائي (SPD) تنتمي إلى مدخل طاقة متوافق - وليس تلقائياً إلى مخرج محرك التردد المتغير (VFD). يجب أن تأتي المواقع الدقيقة، وأنماط الحماية، والتصنيفات، والحماية الاحتياطية، والتنسيق من الكود المعتمد، ووثائق نظام المصعد، وتعليمات الـ SPD، والدراسة الكهربائية للمشروع.

حدود السلامة: يمكن أن تحتوي معدات المصعد على جهود خطرة، وطاقة مخزنة، ومصادر تغذية متعددة، وآلات متحركة، ودوائر أمان. يجب فقط على الأشخاص المؤهلين الذين يتبعون إجراءات الشركة المصنعة للمصعد، وبرنامج القفل/الوسم (lockout/tagout) الخاص بالموقع، والأكواد المعمول بها فحصها أو تعديلها. لا يعد الـ SPD بديلاً عن أجهزة أمان المصعد، أو الحماية من التيار الزائد، أو التأريض، أو الربط، أو الصيانة المطلوبة.

لماذا لا يعتبر الـ SPD في لوحة واحدة حدود الحماية الكاملة للمصعد

تركيب المصعد هو نظام متصل. اعتماداً على التصميم، يمكن أن تشمل المسارات الموصلة ما يلي:

• مصدر تغذية AC العادي؛;
• مصدر تغذية طوارئ أو احتياطي مطلوب قانوناً؛;
• طاقة وحدة التحكم والتحكم المساعد؛;
• دخل VFD أو أي دخل آخر للتحكم في المحرك؛;
• واجهات إنذار الحريق النحاسية، والمراقبة، والاتصال الداخلي (إنتركم)، والهاتف، والتحكم في الوصول، أو إدارة المباني؛;
• الكابلات المتحركة ومعدات الهبوط عن بُعد؛;
• توصيلات التأريض الوقائي، والربط، والدرع، وهيكل المعدات.

يمكن أن تدخل نبضة الجهد الزائد (Surge) من مسار وتخرج من مسار آخر. إن حماية موصلات الطور فقط عند لوحة توزيع بعيدة قد يترك فرق جهد ضاراً بين طاقة وحدة التحكم ومنفذ إشارة غير محمي، أو بين مرجع الكابينة وكابل نحاسي بعيد.

هذه هي قاعدة التصميم الأساسية:

يجب توثيق كل مسار موصل يعبر حدود الحماية، وتقييمه، وإما حمايته بمعدات متوافقة أو تبرير عدم حاجته إلى SPD.

لا تعني هذه العملية تركيب جهاز SPD في كل مكان، بل تعني تجنب وجود مسار غير موثق يتجاوز الحماية المقصودة.

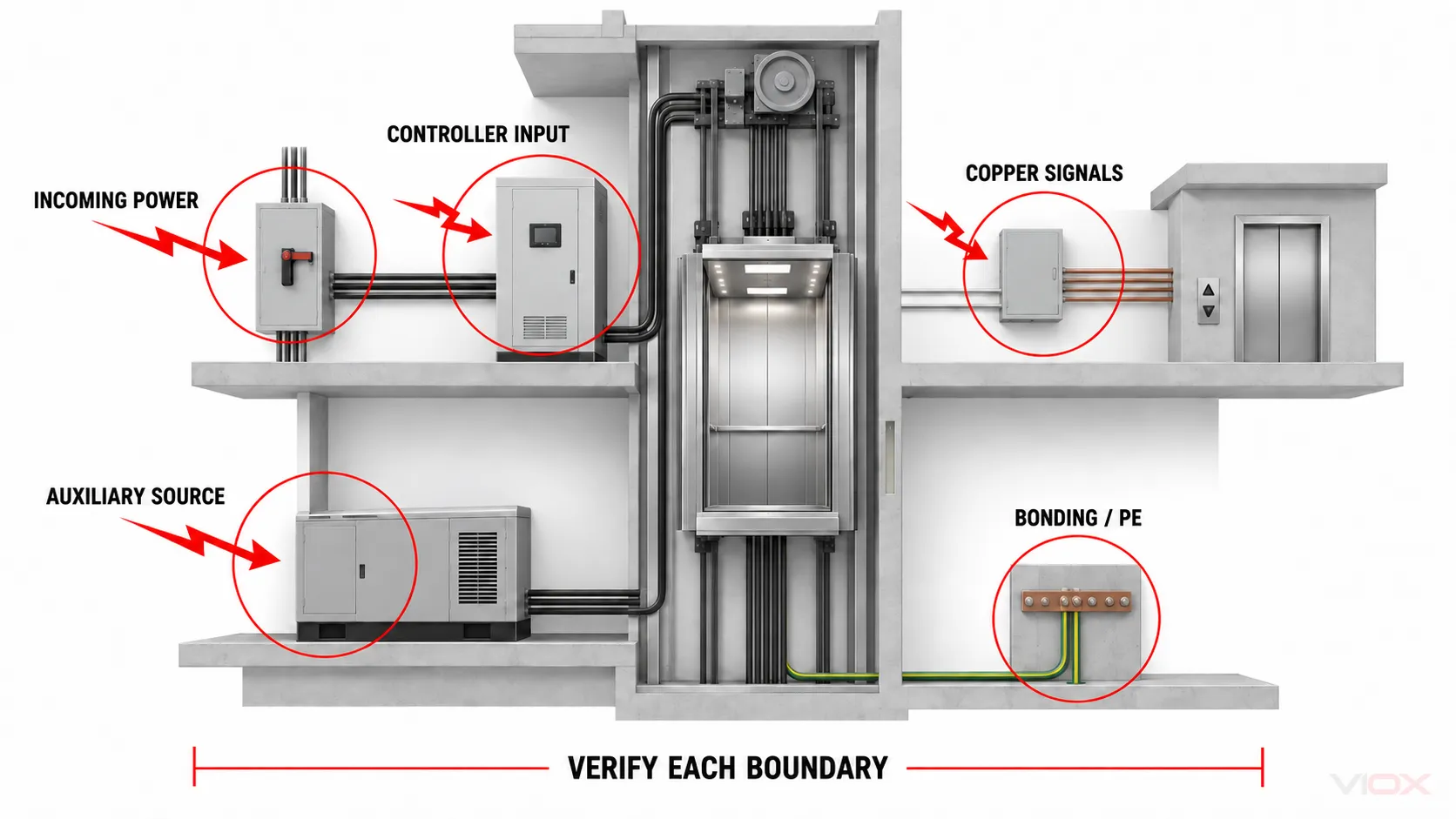

مصفوفة حدود الحماية من الاندفاعات الكهربائية للمصعد

استخدم المصفوفة التالية قبل اختيار تصنيفات المنتج، فهي تفصل بين خمسة قرارات هندسية غالباً ما يتم دمجها في سؤال شراء واحد.

حد فاصل	ما الذي يعبر من خلاله	السؤال الرئيسي	الأدلة المطلوبة	شرط التوقف
الطاقة الواردة أو فاصل المصعد	موصلات الطاقة العادية أو البديلة ومسار التأريض الوقائي PE/الربط	هل يتطلب الكود المعتمد وجود SPD هنا، وما هي قدرة تحمل الصواعق المطبقة؟	إصدار الكود المعتمد، المخطط أحادي الخط، جهد النظام وترتيب التأريض، سياق الحماية من الصواعق، تيار القصر المتاح، ورقة بيانات منتج SPD	إصدار الكود، أو ترتيب المصدر، أو أوضاع الحماية، أو تيار العطل غير معروف
وحدة التحكم والطاقة المساعدة	تغذية وحدة التحكم، أو المحول أو دخل مصدر الطاقة، أو مساعدات الفرامل/التحكم	هل وحدة التحكم موجودة عند نفس نقطة التوصيل المحمية مثل جهاز SPD الموجود في المنبع، أم أنها تحتاج إلى مرحلة منسقة في المصب؟	دليل وحدة التحكم، ومسار الكابلات، ومعلومات تحمل النبضات للمعدات، وبيانات التنسيق بين المنبع والمصب	قدرة تحمل المعدات أو مسار التوصيل الدقيق غير معروف
دخل المشغل (Drive)	جانب خط AC الخاص بمشغل التردد المتغير (VFD) أو مشغل المحرك	هل جهاز الحماية من اندفاع التيار (SPD) الموجود في جانب الخط متوافق مع المشغل ونظام الحماية الموجود في المنبع؟	تعليمات الشركة المصنعة للمشغل ذي التردد المتغير (VFD)، وطوبولوجيا الدخل، وبيانات جهاز الحماية من اندفاع التيار (SPD) في المنبع، ومعلومات القصر الكهربائي والحماية الاحتياطية	الموقع المقترح هو مخرج المشغل ذي التردد المتغير (VFD)، أو أن الشركة المصنعة للمشغل لا تعتمد هذا الترتيب
مسارات الإشارة والاتصال النحاسية	المراقبة، والاتصال الداخلي، وإنذار الحريق، ونظام إدارة المباني (BMS)، والتحكم في الوصول، ووحدات الإدخال/الإخراج عن بُعد، وأسلاك التحكم المكشوفة	هل يمكن أن تؤدي العابرة (transient) إلى خلق فرق جهد بين مرجع الإشارة والمعدات التي تعمل بالطاقة؟	جهد/تيار الواجهة، وعرض النطاق الترددي أو معدل البيانات، وترتيب الدبابيس/الأزواج، وطريقة التدريع والتأريض، وبيانات جهاز الحماية من اندفاع التيار (SPD) الخاص بالإشارة	يتم تحديد البروتوكول والواجهة الكهربائية فقط من خلال اسم الموصل
المعدات البعيدة والمصادر البديلة	كابلات الحركة، ومنصات الهبوط، ووصلات غرفة الماكينات، ومصدر الطاقة الاحتياطي، وخفض البطارية أو أي مصدر مساعد آخر	هل يوجد مسار آخر يدخل إلى المنطقة المحمية أو يظل مفعلاً عند عزل مصدر الطاقة العادي؟	جدول المصادر الكامل، ومخطط العزل، ومسار الكابلات، ومخططات الشركة المصنعة، وإجراءات التشغيل	تم إغفال مصدر أو مسار موصل من مخططات العزل والحماية

المصفوفة محايدة تجاه المنتجات عن قصد. لا يمكن لملصق النوع أو رقم kA مرتفع الإجابة على جميع الصفوف الخمسة.

تحقق من إصدار الكود المعتمد قبل اختيار الـ SPD

يجب ربط بيانات الكود المتعلقة بالمصاعد بإصدار معين واختصاص قضائي محدد.

أن السجل الرسمي لـ NFPA لدورة تطوير NEC لعام 2023 يوضح المادة 620.51(E) التي تتطلب وجود SPD مدرج حيثما تقوم وسيلة فصل المصعد بتغذية حمل نظام طوارئ، أو نظام احتياطي مطلوب قانوناً، أو نظام طاقة للعمليات الحرجة، مع التركيب وفقاً للجزء الثاني من المادة 242. لقد تغيرت الصياغة والنطاق بين الإصدارات، وقد يتأخر الاعتماد المحلي أو يتم تعديل الكود النموذجي. تحقق من النص المعتمد للمشروع في NFPA LiNK وتأكد من التفسير مع السلطة المختصة (AHJ).

إن فحص الكود هذا يجيب فقط على جزء من سؤال التصميم. فهو لا يحدد:

• تصنيف جهد SPD الصحيح أو أوضاع الحماية؛;
• ما إذا كانت هناك حاجة إلى SPD آخر عند وحدة التحكم أو العقدة البعيدة؛;
• التوافق مع VFD محدد؛;
• الحماية لواجهات الإشارة والاتصالات؛;
• التنسيق مع أجهزة SPD الموجودة في المنبع والحماية الاحتياطية.

تظل المسؤوليات الخاصة بالمصاعد أيضاً ضمن النطاق. إن نظرة عامة على معايير ASME A17 تحدد A17.1/CSA B44 ككود سلامة للمصاعد والسلالم المتحركة، وتحدد A17.5/B44.1 كمعيار يغطي المعدات الكهربائية للمصاعد والسلالم المتحركة. استخدم كود المصاعد المعمول به، ووثائق المعدات المدرجة، وتعليمات الشركة المصنعة جنباً إلى جنب مع الكود الكهربائي. لا تسمح لأي رسم تخطيطي عام لـ SPD بأن يحل محل تعليمات وحدة التحكم أو النظام الكهربائي للمصعد.

حماية حدود التغذية الرئيسية ووسائل الفصل

عند حدود طاقة الدخل، اجمع حقائق النظام قبل اختيار الجهاز:

1. الجهد الاسمي والجهد المستمر الأقصى: تتضمن التفاوت المسموح به العادي والجهد الذي يظهر عبر كل وضع حماية مقترح.
2. النظام وترتيب التأريض: وثّق علاقات الطور-بالطور، والطور-بالمحايد، والطور/المحايد-بالتأريض الوقائي (PE) التي تؤثر على الطوبولوجيا.
3. حدود التركيب: حدد ما إذا كان الموقع عند معدات الخدمة، أو مغذٍ، أو فاصل مصعد، أو لوحة تحكم تالية.
4. بيئة الاندفاع الكهربائي: سجّل سياق الحماية الخارجية من الصواعق، والمغذيات المكشوفة، ومسارات دخول المبنى، والحماية الأولية.
5. تيار القصر المتاح: تحقق من تصنيف القصر الكهربائي لجهاز الـ SPD وأي مصهر احتياطي أو قاطع دائرة مطلوب عند نقطة التوصيل الفعلية.
6. هدف الحماية: تحديد المعدات وهدف تحمل النبضات عند نقطة الحماية.

بالنسبة لأجهزة SPD الخاصة بأنظمة الطاقة ذات الجهد المنخفض AC في إطار عمل IEC،, IEC 61643-11:2025 يوفر نطاق متطلبات المنتج وطريقة الاختبار ذات الصلة. إن الإقرار بالامتثال لهذا المعيار لا يعني اختيار المنتج للمشروع؛ بل يجب التحقق من Uc, أعلى, كميات تيار التفريغ، وأنماط الحماية، وسلوك الجهد الزائد المؤقت، وترتيب الفصل، وبيانات القصر الكهربائي في وثائق الشركة المصنعة.

لا تقم بتحديد حجم جهاز SPD الخاص بالمصعد عن طريق نسخ قيمة kA من مبنى آخر. إن دليل تحديد حجم kA لأجهزة SPD يوضح سبب كون توافق الجهد، ومستوى الحماية، وفئة التركيب، وسلامة القصر الكهربائي، والتنسيق بمثابة بوابات قبل أن يصبح تصنيف التيار مقارنة ذات معنى.

حماية وحدة التحكم ومدخل الـ VFD—وليس مخرج المحرك بناءً على الافتراض

تجمع وحدات تحكم المصاعد بين إلكترونيات القوى، ومصادر طاقة التحكم، والمعالجات، ومنافذ الإدخال/الإخراج (I/O)، ومنافذ الاتصال، والدوائر المتعلقة بالسلامة. ولذلك، فإن قابليتها للتأثر لا يتم تمثيلها بجهد المحرك وحده.

أولاً، حدد ما إذا كانت وحدة التحكم قريبة كهربائياً بما يكفي من جهاز SPD الموجود في المنبع لتتشارك في نفس العقدة المحمية بموجب طريقة التصميم المعمول بها. يمكن للموصل الطويل أو الموجه أن يضيف جهداً حثياً، أو يلتقط اضطرابات مقترنة، أو ينشئ حداً آخر. إذا تم اقتراح جهاز SPD في المصب، فيجب أن يتناسق مع الجهاز الموجود في المنبع؛ فمجرد وضع وحدة أصغر من النوع Type 2 أو Type 3 بالقرب من وحدة التحكم لا يثبت التنسيق في الطاقة.

ثانياً، تعامل مع جانب الخط وجانب الحمل لمغير التردد (VFD) بشكل مختلف:

• جانب الخط: قد يحمي جهاز SPD المختار والمنسق بشكل مناسب حدود التغذية الواردة، وذلك رهناً بتعليمات الشركات المصنعة للمحرك وجهاز SPD.
• رابط التيار المستمر (DC link) أو العقد الداخلية: لا تقم بتعديل أو إضافة حماية ما لم تنص الشركة المصنعة للمحرك على ذلك صراحةً.
• مخرج المحرك: لا ينبغي إضافة جهاز حماية من اندفاع التيار (SPD) تقليدي خاص بالتيار الرئيسي عن طريق القياس. تحتوي مخارج محركات التردد المتغير (VFD) على أشكال موجية بنظام تعديل عرض النبضة (PWM) ويمكن أن تتعرض لموجات منعكسة و dv/dt إجهاد. تعمل المفاعلات المعتمدة للمحركات، والمرشحات، وممارسات الكابلات، وتدابير عزل المحرك على حل مشكلة مختلفة.

دليل VIOX لـ اختيار جهاز حماية من اندفاع التيار (SPD) لمحركات التردد المتغير (VFD) يغطي ذلك النطاق الخاص بالمحرك. لا تحل هذه الصفحة التمهيدية محل دليل محرك التردد المتغير (VFD) أو تدعي أن جهاز الحماية من اندفاع التيار (SPD) يمنع كل أعطال المحرك.

حماية مسارات الإشارة والاتصالات كواجهات منفصلة

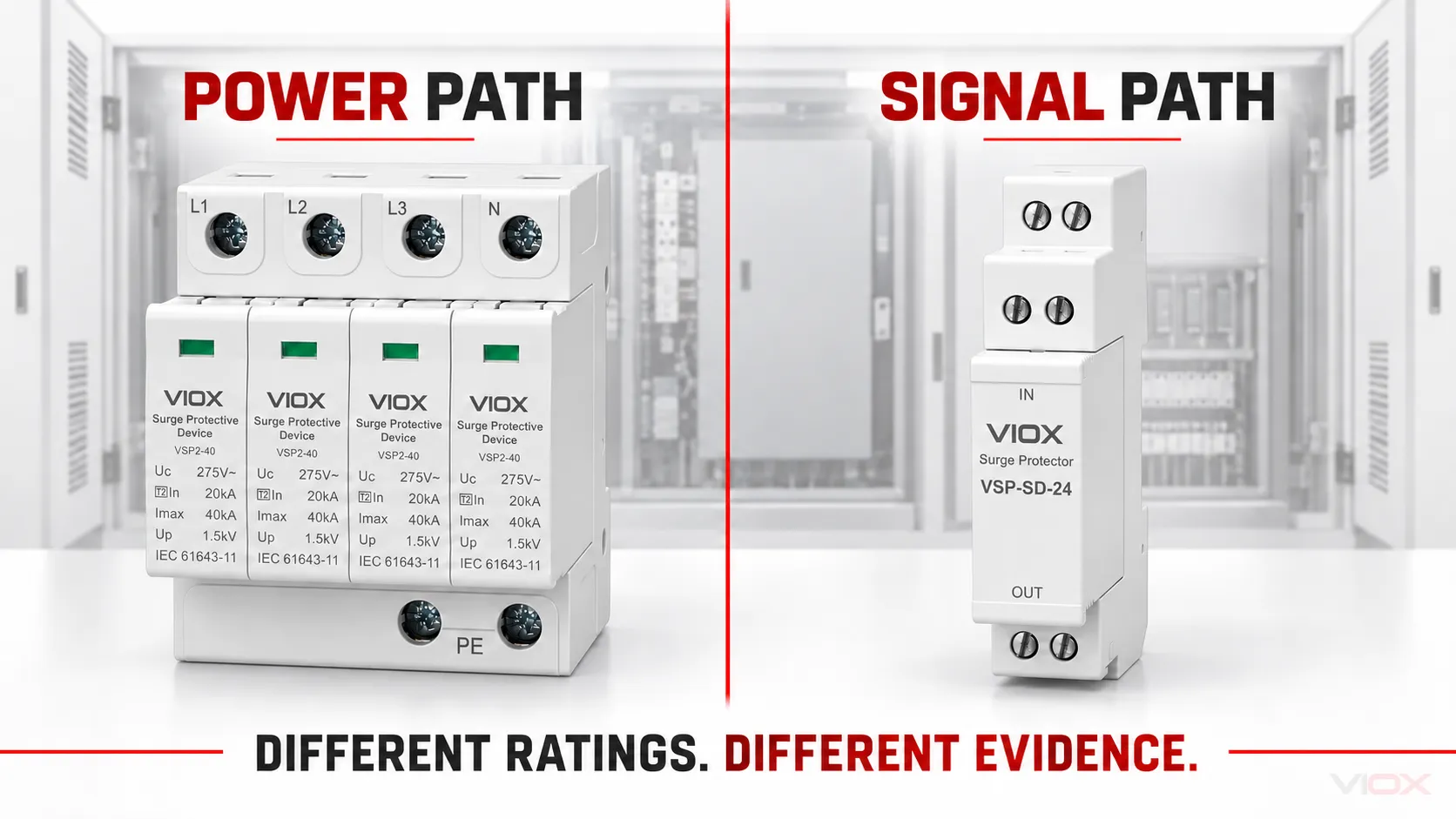

لا يمكن التبادل بين جهاز حماية من اندفاع التيار (SPD) للطاقة وجهاز حماية من اندفاع التيار (SPD) لخط الإشارة. فهي تعمل عند مستويات جهد طبيعية، ومستويات تيار، ومعاوقات، وترددات، وترتيبات موصلات أو أزواج مختلفة.

لكل واجهة نحاسية تخرج من خزانة وحدة التحكم أو تعبر بين مناطق المبنى، قم بتسجيل:

• وظيفة الواجهة والمعدات عند كلا الطرفين؛;
• أقصى جهد مستمر للإشارة أو التغذية؛;
• تيار التشغيل العادي وتيار العطل؛;
• معدل البيانات، أو نطاق التردد، أو الفقد المسموح به عند الإدخال؛;
• عدد الموصلات، والأزواج، وأنماط الحماية؛;
• ترتيب إنهاء الدرع والتأريض؛;
• العزل الموفر بالفعل بواسطة المعدات المتصلة؛;
• اختبار الاندفاع المتوقع أو البيئة المحيطة؛;
• الجهد المتبقي المسموح به عند المنفذ المحمي.

IEC 61643-21:2025 يغطي المتطلبات وطرق الاختبار لأجهزة حماية التيار المتردد (SPD) المتصلة بشبكات الاتصالات والإشارات. IEC 61643-22:2015 يتناول مبادئ الاختيار والتطبيق لتلك الشبكات. تؤكد هذه النطاقات سبب عدم كفاية ورقة البيانات الخاصة بـ SPD الطاقة لمنفذ إشارة نحاسي.

لا تختر SPD إشارة بناءً على اسم الموصل وحده. قد تستخدم منافذان لهما موصلات متشابهة توزيعات مختلفة للأطراف، أو جهد النمط المشترك، أو عرض النطاق الترددي، أو التدريع، أو العزل. استخدم بيانات الواجهة الدقيقة واتبع المخصص دليل اختيار واقي اندفاع التيار للإشارة.

حيثما لا يوفر رابط الألياف الضوئية أي مسار إشارة موصل، يمكنه تقليل مسار اقتران واحد، ولكن لا تزال الطاقة، والدروع، وعناصر القوة المعدنية، والحاويات، وربط المعدات بحاجة إلى تقييم. “الألياف” لا تجعل التجهيزات البعيدة بالكامل مقاومة للاندفاعات الكهربائية تلقائيًا.

مراعاة مصادر الطوارئ، والاحتياط، والمصادر المساعدة

قد يحتوي المصعد على أكثر من مصدر طاقة أو نظام مساعد يظل نشطًا عند فصل التغذية العادية. يجب على فريق التصميم إعداد جدول للمصادر، وعدم افتراض أن فتح فاصل واحد يزيل كل مسار للجهد العابر.

لكل مصدر، حدد:

• مصدره وترتيب النقل الخاص به؛;
• مجموعة الموصلات ومرجع الربط؛;
• حيث تدخل إلى حدود معدات المصعد؛;
• ما إذا كان جهاز SPD الموجود في المنبع يحمي ذلك المسار؛;
• كيف تظل الحماية منسقة في كل حالة تشغيل؛;
• كيف يتحقق أفراد الصيانة من العزل.

يعد هذا أمراً مهماً بشكل خاص عندما يكون للمصدر العادي، أو المصدر البديل، أو مساعدات وحدة التحكم، أو المراقبة عن بُعد، أو الوظائف المدعومة بالبطارية نقاط فصل مختلفة. لا تحدد المقالة طوبولوجيا معينة لأن تصميمات المصاعد تختلف؛ يجب أن توضح رسومات المشروع ووثائق الشركة المصنعة ذلك.

اختيار القيم المقننة بناءً على جدول أدلة، وليس وفق وصفة عامة

بمجرد تحديد الحدود، أكمل صف إثبات واحد لكل جهاز SPD مقترح.

حقل الاختيار	ما يجب توثيقه	Why it matters
الموقع الدقيق والمعدات المحمية	اللوحة، أو فاصل التيار، أو دخل وحدة التحكم، أو الواجهة عن بُعد، أو أي نقطة توصيل أخرى مسماة	يمنع اعتماد أي منتج دون تحديد وظيفة الحماية الخاصة به
معيار المنتج وتصنيفه	معيار المنتج المعتمد من UL أو IEC أو غيرهما؛ النوع/فئة الاختبار	يحدد إطار عمل الاختبار، ولا يعني بالضرورة ملاءمته التلقائية للمشروع
التوافق مع الجهد العادي	Uc, ، أو MCOV، أو جهد التشغيل للواجهة حسب نمط الحماية	يتجنب التشغيل أو التدهور أثناء ظروف النظام الكهربائي العادية
أداء الحماية	أعلى, ، VPR، جهد التحديد المقاس، أو بيانات تحديد الإشارة في ظل الإطار المعمول به	يربط نتيجة الجهاز بهدف تحمل المعدات
واجب التفريغ	Iimp, في, Imax, Uoc, ، أو كميات اختبار منفذ الإشارة المعمول بها	يجب أن تتطابق مع الحدود وإطار الاختبار؛ القيم ليست قابلة للتبديل
سلوك الجهد الزائد المؤقت	سلوك الجهد الزائد المؤقت (TOV) المنشور أو سلوك الجهد غير الطبيعي حيثما ينطبق ذلك	يفصل واجب الاندفاع اللحظي عن اضطرابات النظام الكهربائي الأطول أمداً
القصر الكهربائي والحماية الاحتياطية	SCCR, Isccr, ، اتبع تعليمات تيار المتابعة أو جهاز النسخ الاحتياطي حسب الاقتضاء	يضمن إمكانية توصيل الـ SPD بأمان عند مستوى العطل الفعلي
أدلة التنسيق	زوج المنبع/المصب الدقيق، تعليمات التباعد أو الفصل، وفحص العقدة المحمية	تسلسل ملصقات النوع لا يثبت وجود نظام منسق
الحدود البيئية والميكانيكية	حدود درجة الحرارة، والحاوية، والارتفاع، والتلوث، والاهتزاز، والتركيب، والموصل، وعزم الدوران	يؤكد أن بيئة التركيب تتوافق مع تعليمات المنتج
الحالة وسجل الخدمة	مؤشر محلي، وحدة قابلة للإزالة، تلامس عن بُعد، معايير الاستبدال	يحدد ما يمكن للصيانة ملاحظته وتسجيله فعلياً

في حال كان المتطلب غير معروف، قم بتمييزه مفتوح. لا تستبدل بيانات تحمل المعدات المفقودة، أو تيار القصر، أو التنسيق برقم kA أكبر.

إن دليل تنسيق وتتابع SPD يوفر طريقة التحقق ذات البوابات الأربع للجهد، والطاقة، والمسافة، وتنسيق الأعطال. العام دليل متطلبات تركيب SPD تغطي الكود وأدلة التركيب بما يتجاوز تطبيق المصعد هذا.

تفاصيل التركيب يمكن أن تغير نتيجة الحماية

مستوى الحماية المعلن لجهاز SPD ليس بالضرورة هو الجهد الذي يظهر عند أطراف توصيل المعدات. فالموصلات التي تحمل تيار الصواعق تضيف جهداً حثياً، وقد لا تشترك المعدات المحمية في نفس نقطة المرجع الخاصة بـ SPD.

عند كل حد مختار، تحقق مما يلي:

• أن تكون حلقة تيار الصواعق كاملة وقصيرة ومباشرة وموجهة وفقاً لتعليمات SPD؛;
• ألا تؤدي توصيلات الخط و PE/الربط إلى إنشاء مساحة حلقة غير ضرورية؛;
• فصل الموصلات المحمية وغير المحمية للحد من إعادة الاقتران؛;
• توصيل SPD على الجانب الصحيح من جهاز الفصل أو جهاز الحماية من التيار الزائد بموجب القواعد المعتمدة وتعليمات الشركة المصنعة؛;
• مطابقة الحماية الاحتياطية لوثائق SPD بدقة وتيار العطل المتاح.;
• يوفر الغلاف والتركيب الحماية البيئية المطلوبة؛;
• تتوافق عملية ربط الـ SPD الخاص بالإشارة ومعالجة التدريع مع تصميم الواجهة؛;
• يظل الجهاز المثبت متاحاً للفحص أو الاستبدال دون الإخلال بإجراءات سلامة المصعد.

لا تحول “الأسلاك القصيرة” إلى طول عالمي غير مُتحقق منه. سجل المسار الفعلي وتحقق منه مقابل متطلبات المنتج والمشروع.

يجب أن يثبت التشغيل التجريبي صحة التركيب، لا أن يحاكي ضربة صاعقة

التكليف هو مهمة توثيق وفحص. وليس تعليمات لحقن نبضة عالية الطاقة في معدات المصعد المثبتة.

يجب أن يتضمن سجل التسليم ما يلي:

1. رسومات الخط الواحد المعتمدة ورسومات حدود الواجهة؛;
2. الشركة المصنعة الدقيقة لـ SPD، والطراز، ولاحقة الخيار، ومعيار المنتج، ومراجعة ورقة البيانات؛;
3. أنماط الحماية والتصنيفات الكهربائية المعلنة؛;
4. المصهر الاحتياطي المعتمد أو قاطع الدائرة والتحقق من تيار القصر المتاح؛;
5. أدلة التنسيق بين المنبع والمصب؛;
6. مسار الموصل كما تم تركيبه، وطرف التوصيل، وسجل عزم الدوران حيثما لزم الأمر، والصور الفوتوغرافية؛;
7. حالة المؤشر المحلي وأي فحص للوحدة القابلة للإزالة أو المفتاح الميكانيكي؛;
8. جدول الحقيقة لملامس التحكم عن بُعد واختبار الإنذار، في حال استخدام ملامس عن بُعد؛;
9. الانحرافات، والبنود المفتوحة، والمسؤول عن الاعتماد؛;
10. محفز الفحص ومعايير الاستبدال من المنتج الدقيق وتعليمات صيانة المصعد.

يُعد طرف التوصيل عن بُعد الخاص بـ SPD واجهة حالة بشكل عام، وليس مقياساً لطاقة الاندفاع. فهو لا يثبت مدى حجم الحدث أو مقدار العمر المتبقي. استخدم الـ دليل الإشارة عن بُعد لـ SPD لتوثيق منطق NO/NC/COM ومدخلات الـ PLC أو الـ BMS المستقبلة.

يجب أن يتبع الفحص الكود المعتمد، وبرنامج صيانة المصعد، وتعليمات المنتج، ومخاطر الموقع. كما يجب أن يتم تفعيله بعد الأحداث ذات الصلة مثل تغير حالة الـ SPD، أو حدوث اندفاع تيار شديد معروف، أو تشغيل جهاز حماية في المنبع، أو أعمال كهربائية، أو تسرب مياه، أو ارتفاع في درجة الحرارة، أو أعطال غير مفسرة في وحدة التحكم/الاتصالات. تجنب تحديد عمر ثابت للاستبدال ما لم توفر الشركة المصنعة أو خطة صيانة المشروع ذلك.

سير عمل التحديث لمصعد قائم

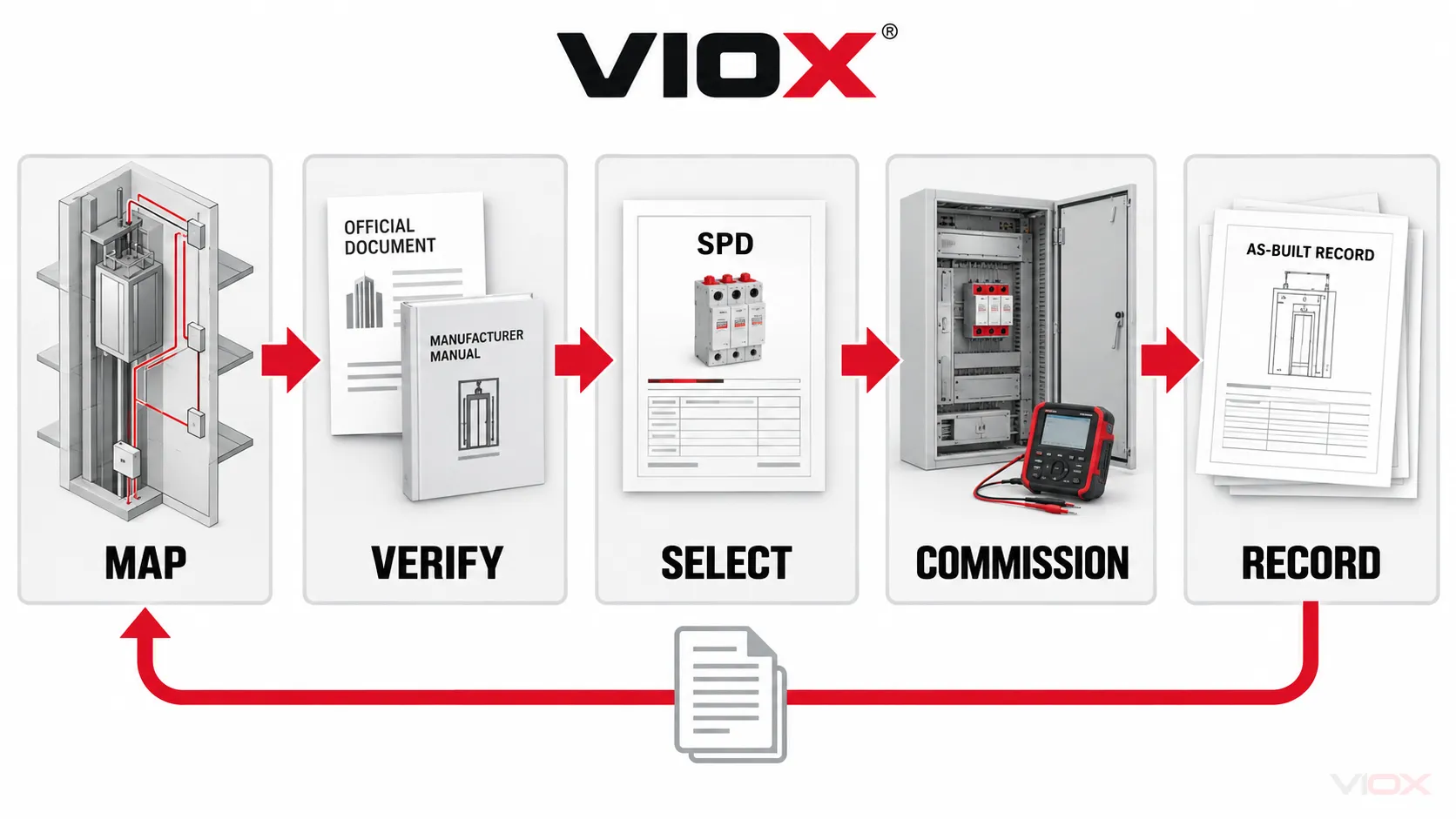

بالنسبة للتحديث (Retrofit)، استخدم التسلسل التالي:

1. قم بجرد كل مصدر وواجهة موصلة. شمل الطاقة، ومصادر الإمداد البديلة، ومساعدات وحدة التحكم، والأسلاك النحاسية البعيدة، والدروع، و PE/التأريض.
2. تأكد من المتطلبات المعتمدة. سجل إصدار الكود الكهربائي، وكود المصاعد، وتوجيهات السلطة المختصة (AHJ)، وتعليمات الشركة المصنعة للمصعد/وحدة التحكم.
3. حدد مواقع أجهزة SPD الموجودة. سجل الموديلات الدقيقة، وأنماط الحماية، ونقاط التوصيل، وأجهزة النسخ الاحتياطي، والحالة، وفجوات التوثيق.
4. حدد العقد المحمية. قرر المعدات التي يهدف كل جهاز SPD إلى حمايتها وما إذا كانت العقد البعيدة لا تزال معرضة للخطر.
5. أغلق فجوات الأدلة. احصل على معلومات تحمل المعدات، وبيانات الواجهة، وتيار القصر الكهربائي المتاح، وأدلة التنسيق الخاصة بكل زوج.
6. اختر حسب الحدود. استخدم جهاز SPD للطاقة من أجل حدود طاقة متوافقة وجهاز SPD للإشارة من أجل واجهة الإشارة الدقيقة؛ لا تقم بتبادل استخدامهما.
7. قم بهندسة التركيبات. حدد مسارات الموصلات، والربط، والحاوية، وتنسيق أجهزة الحماية، والوصول، والعزل.
8. قم بإجراء التشغيل التجريبي والتوثيق. قم بتحديث الرسومات وسجلات الصيانة بحيث يحدد أي تغيير مستقبلي في الحالة الموقع والإجراء المتخذ.

إذا كانت الصفحة أو الرسم أو ملصق اللوحة الحالي يشير فقط إلى “واقي من الارتفاع المفاجئ في الجهد” (surge protector)، فإن التعديل التحديثي لم يتم تحديده بعد. يجب أن يوضح السجل الحدود التي يحميها هذا الجهاز والأدلة التي تدعم هذا الاختيار.

قائمة التحقق لطلب عرض سعر (RFQ) لحماية المصعد من الارتفاع المفاجئ في الجهد

اطلب من الموردين ومكاملي الأنظمة ما يلي:

• مخطط دقيق لنظام طاقة المصعد والمصدر المساعد؛;
• قائمة بكل واجهات الطاقة وواجهات الإشارات النحاسية التي تعبر حدود الحماية؛;
• إصدارات الأكواد الكهربائية وأكواد المصاعد المعتمدة؛;
• الشركة المصنعة لـ SPD وكود الطراز الكامل لكل حد؛;
• معيار المنتج المطبق وسجل الإدراج أو الشهادة من طرف ثالث عند الحاجة؛;
• بيانات الجهد، ومستوى الحماية، وواجب التفريغ، و TOV، والقصر الكهربائي، وحماية النسخ الاحتياطي المطبقة على الطراز المحدد؛;
• تأكيد التوافق مع وحدة التحكم، و VFD، وواجهة الإشارات؛;
• جدول التنسيق للمنبع/المصب أو الأدلة الهندسية؛;
• رسم التركيب الذي يوضح مسار التوصيل ومرجع الربط؛;
• مدى ملاءمة البيئة والحاوية؛;
• سلوك الحالة محلياً وعن بُعد؛;
• إجراءات التشغيل، وسجل ما تم تنفيذه (as-built)، ومعايير الاستبدال.

تقوم VIOX بتوريد عائلات منتجات أجهزة الحماية من اندفاع التيار لتطبيقات الطاقة والإشارات المختارة. يجب أن يتبع اختيار المنتج جدول الأدلة هذا؛ فظهور منتج VIOX في رسم توضيحي لا يعني أن طرازاً واحداً يناسب كل نظام مصعد.

القاعدة النهائية

تكتمل الحماية من الاندفاع الكهربائي (surge protection) في المصعد فقط عندما يكون لكل حد موصل ذي صلة قرار موثق.

يجب أن يكون التصميم القابل للدفاع عنه قادراً على الإجابة على خمسة أسئلة:

1. ما الذي يمكنه نقل اندفاع كهربائي إلى داخل أو خارج منطقة الحماية هذه؟
2. ما هي المعدات والواجهات التي صُمم جهاز SPD لحمايتها؟
3. هل الجهد، وأنماط الحماية، وقدرة التفريغ، وتصنيف الأعطال، والحدود البيئية متوافقة؟
4. هل جهاز الحماية من اندفاع التيار (SPD) المثبت متوافق مع الأجهزة الموجودة في المنبع، والحماية الاحتياطية، ومسارات الموصلات، وهدف تحمل المعدات؟
5. ما هي أدلة التشغيل والصيانة التي تثبت بقاء الحماية فعالة؟

إذا كانت إحدى الإجابات مفقودة، فإن الحل ليس “اختيار تصنيف kA أكبر”. الحل هو سد الفجوة في الحدود أو الأدلة المفقودة.
