Trả lời nhanh
Sự khác biệt chính giữa dạng vít, lò xo, Và khối đấu nối dạng cắm nhanh là cách chúng kẹp dây dẫn. Khối đấu nối dạng vít sử dụng lực siết của vít để ép dây dẫn vào thanh dẫn điện. Khối đấu nối dạng lò xo sử dụng lực lò xo để duy trì áp lực tiếp xúc. Khối đấu nối dạng cắm nhanh là thiết kế dựa trên lò xo được tối ưu hóa để cắm trực tiếp nhanh chóng các loại dây dẫn lõi cứng hoặc dây có đầu cốt.
Sử dụng khối đấu nối dạng vít khi chi phí, sự quen thuộc tại hiện trường và khả năng tương thích rộng rãi với dây dẫn là quan trọng nhất. Sử dụng khối đấu nối dạng lò xo khi khả năng chống rung và độ ổn định bảo trì là ưu tiên hàng đầu. Sử dụng khối đấu nối dạng cắm nhanh khi tốc độ đấu nối, khả năng lắp ráp OEM có tính lặp lại và sự gọn gàng trong tủ điện hoặc tủ PLC là ưu tiên hàng đầu.
Lựa chọn tốt nhất không phải là sử dụng một loại kết nối duy nhất cho mọi mạch điện. Nhiều tủ điều khiển hiện đại sử dụng cầu đấu dạng nhấn (push-in) cho hệ thống dây PLC, cầu đấu dạng lò xo cho các mạch điều khiển dễ bị rung lắc, và cầu đấu dạng vít cho các điểm đấu nối lớn hoặc cần tối ưu chi phí.
Cầu đấu trông có vẻ đơn giản từ bên ngoài, nhưng công nghệ kết nối bên trong mới là yếu tố quyết định tốc độ đấu nối tủ điện, tính lặp lại của kết nối, mức độ bảo trì cần thiết cho tủ điện, cũng như khả năng chịu nhiệt, chống rung, chịu va đập khi vận chuyển và độ bền qua nhiều năm sử dụng. Đối với nhà sản xuất tủ điện, câu hỏi không chỉ là “loại cầu đấu nào rẻ hơn?”, mà câu hỏi đúng đắn hơn là: phương pháp kết nối nào tạo ra mối nối đáng tin cậy nhất cho loại dây dẫn này, môi trường này và quy trình đấu nối này?
So sánh nhanh: Cầu đấu dạng vít, dạng lò xo và dạng nhấn
| Tố | Cầu đấu dạng vít | Cầu đấu dạng lò xo | Cầu đấu dạng nhấn (Push-In) |
|---|---|---|---|
| Nguyên lý kẹp | Vít tạo áp lực cơ học | Lò xo tạo áp lực không đổi | Kẹp lò xo cho phép cắm dây dẫn trực tiếp |
| Ưu điểm chính | Phổ biến, kinh tế, dễ dàng tìm mua | Khả năng chống rung tốt và lực tiếp xúc ổn định | Đấu nối nhanh nhất cho dây dẫn đã được chuẩn bị |
| Hạn chế chính | Phụ thuộc vào lực siết chính xác và công tác bảo trì | Yêu cầu lắp đặt đúng cách và chuẩn bị dây dẫn phù hợp | Dây dẫn nhiều sợi mảnh thường cần sử dụng đầu cốt (ferrules) |
| Tốc độ lắp đặt | Vừa | Trung bình đến nhanh | Nhanh |
| Độ nhạy với lực siết | Cao | Thấp | Thấp |
| Đặc tính chịu rung động | Phụ thuộc vào thiết kế, lực siết và công tác bảo trì | Nhìn chung là bền chắc | Nhìn chung là bền chắc khi được đấu nối đúng cách |
| Bảo trì | Có thể cần kiểm tra tùy thuộc vào môi trường | Thường ít cần bảo trì hơn | Thường ít cần bảo trì hơn |
| Độ tương thích dây dẫn tốt nhất | Phạm vi đấu nối dây rộng; kiểm tra bảng thông số kỹ thuật | Dây dẫn lõi cứng, lõi mềm hoặc có đầu cốt tùy theo thiết kế | Dây dẫn lõi cứng hoặc dây lõi mềm có đầu cốt |
| Yêu cầu về dụng cụ | Tua vít hoặc dụng cụ siết lực | Thường dùng dụng cụ hoặc cần gạt để kích hoạt lò xo | Thường không cần dụng cụ đối với dây dẫn cứng/có đầu cốt; cần dụng cụ để tháo rời |
| Độ ổn định của tiếp điểm | Phụ thuộc vào lực siết và cách xử lý dây dẫn | Ổn định hơn vì lực lò xo đã được tích hợp sẵn trong đầu nối | Ổn định hơn khi việc xử lý dây dẫn được kiểm soát |
| Mật độ lắp đặt trên tủ điện | Từ trung bình đến tốt, tùy thuộc vào thiết kế | Tốt | Thường rất tốt trong các bố trí đi dây điều khiển |
| Ứng dụng tốt nhất | Tủ điện tổng, phân phối, đi dây tại hiện trường | Máy móc, vận tải, các tủ điện dễ bị rung lắc | Tủ điện OEM, đi dây PLC, lắp ráp số lượng lớn |
| Ưu tiên của người mua | Chi phí và sự quen thuộc | Độ tin cậy khi có rung động | Tốc độ đấu nối và tính lặp lại |
Nếu bạn vẫn đang lựa chọn dòng sản phẩm cơ bản, hãy bắt đầu với dòng VIOX thiết bị đầu cuối khối phạm vi sản phẩm, sau đó thu hẹp quyết định dựa trên loại dây dẫn, định mức dòng điện, phương pháp lắp đặt và công nghệ kết nối.

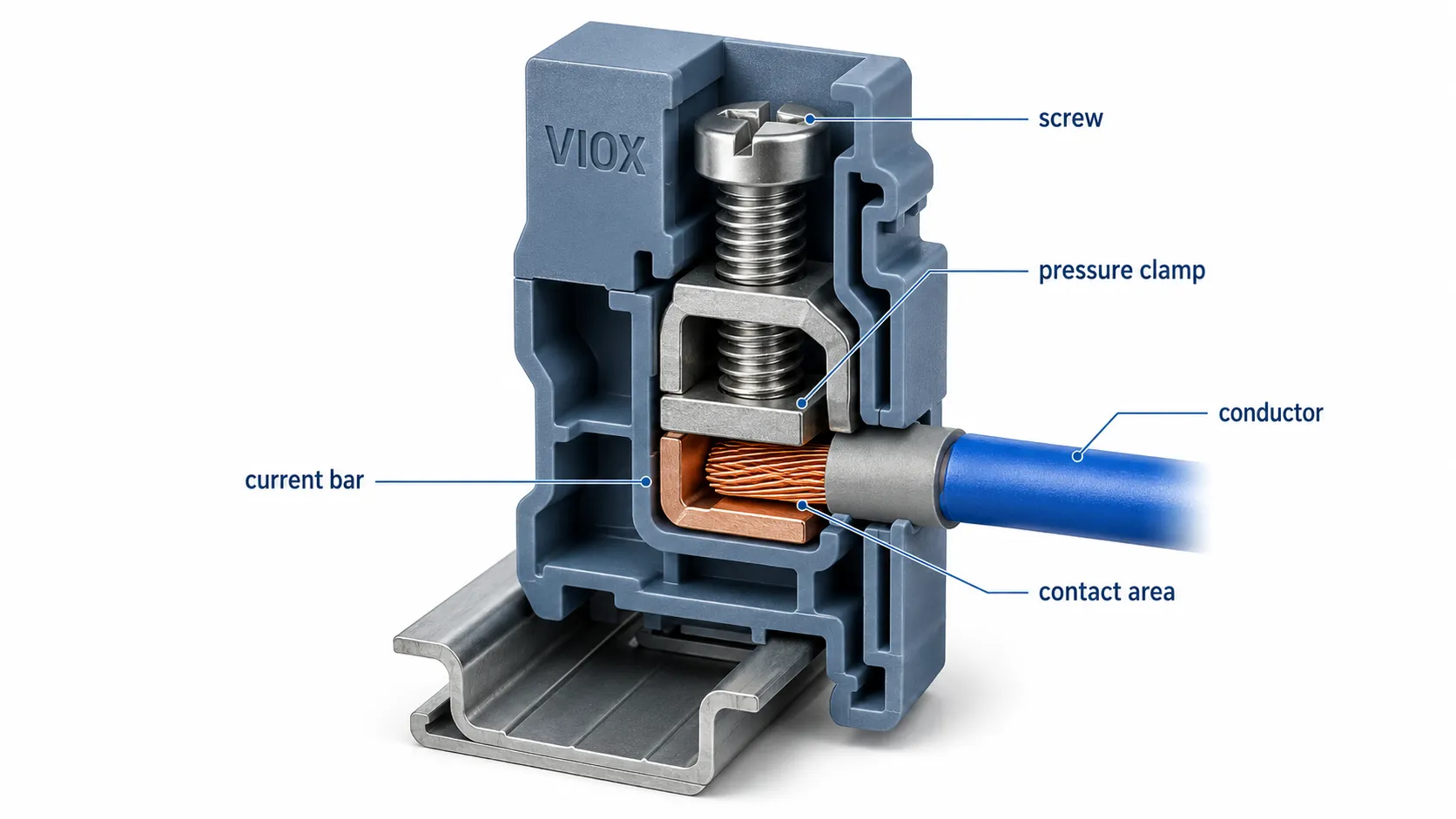

Cầu đấu dây dạng vít là gì?
Cầu đấu dây dạng vít sử dụng vít có ren để tạo áp lực kẹp lên dây dẫn. Tùy thuộc vào thiết kế, vít có thể tác động thông qua tấm ép, kẹp lồng, kẹp ách hoặc cơ chế kẹp trực tiếp. Mục đích là tạo ra tiếp điểm điện ổn định, điện trở thấp giữa dây dẫn và thanh dẫn dòng điện.
Cầu đấu dây dạng vít vẫn phổ biến vì chúng quen thuộc với người lắp đặt, dễ hiểu và có sẵn ở nhiều kích thước và cấu hình khác nhau. Chúng được sử dụng trong tủ phân phối, tủ điều khiển, hệ thống dây điện thiết bị, hệ thống HVAC và nhiều tủ điện công nghiệp.
Điểm yếu không nằm ở bản thân khái niệm vít. Điểm yếu nằm ở chất lượng lắp đặt. Kết nối bằng vít phụ thuộc vào việc chuẩn bị dây dẫn và mô-men xoắn siết chính xác. Siết thiếu lực có thể tạo ra điện trở tiếp xúc cao và sinh nhiệt. Siết quá lực có thể làm hỏng dây dẫn, kẹp, vít hoặc vỏ thiết bị.
Tại điểm tiếp xúc, cầu đấu bắt vít phụ thuộc vào người lắp đặt để tạo ra áp lực cơ học chính xác. Áp lực đó phải đủ lớn để duy trì tiếp xúc kim loại với kim loại, nhưng không được quá cao đến mức làm dập các sợi dây dẫn, biến dạng kẹp hoặc làm hỏng thân cầu đấu. Đây là lý do tại sao quy trình kiểm soát lực siết lại quan trọng trong quá trình sản xuất tủ điện.
Ưu điểm của cầu đấu bắt vít
- Quen thuộc với thợ điện và đội ngũ bảo trì
- Dễ dàng kiểm tra và đấu nối lại
- Tính sẵn có cao với nhiều kích thước và kiểu dáng đa dạng
- Thiết thực cho việc đi dây thông dụng và dịch vụ tại hiện trường
- Thường mang lại hiệu quả chi phí cho các loại tủ điện tiêu chuẩn
- Phù hợp cho nhiều ứng dụng dây dẫn lớn và dây nguồn, tùy thuộc vào thông số kỹ thuật trong bảng dữ liệu
Nhược điểm của cầu đấu dây dạng vít
- Chất lượng kết nối phụ thuộc vào lực siết chính xác
- Có thể cần kiểm tra trong môi trường rung lắc hoặc thay đổi nhiệt độ theo chu kỳ
- Siết quá chặt có thể làm hỏng dây dẫn hoặc phần cứng của cầu đấu
- Siết không đủ chặt có thể gây quá nhiệt
- Tốc độ lắp đặt chậm hơn so với loại đấu nối nhanh (push-in)
- Chất lượng có thể thay đổi tùy thuộc vào tay nghề của người lắp đặt
Các ứng dụng tốt nhất cho cầu đấu dây dạng vít
Khối đấu nối bắt vít phù hợp cho:
- Tủ điện thông dụng
- Tủ phân phối
- Các đầu nối dây tại hiện trường
- Thiết bị HVAC
- Cải tạo các tủ điện cũ
- Thiết bị công nghiệp yêu cầu tối ưu chi phí
- Các loại dây dẫn tiết diện lớn với điều kiện khối đấu nối được chọn có định mức phù hợp
Để có khung lựa chọn rộng hơn, hãy xem tài liệu của VIOX Hướng dẫn chọn khối đầu cuối của chúng tôi.

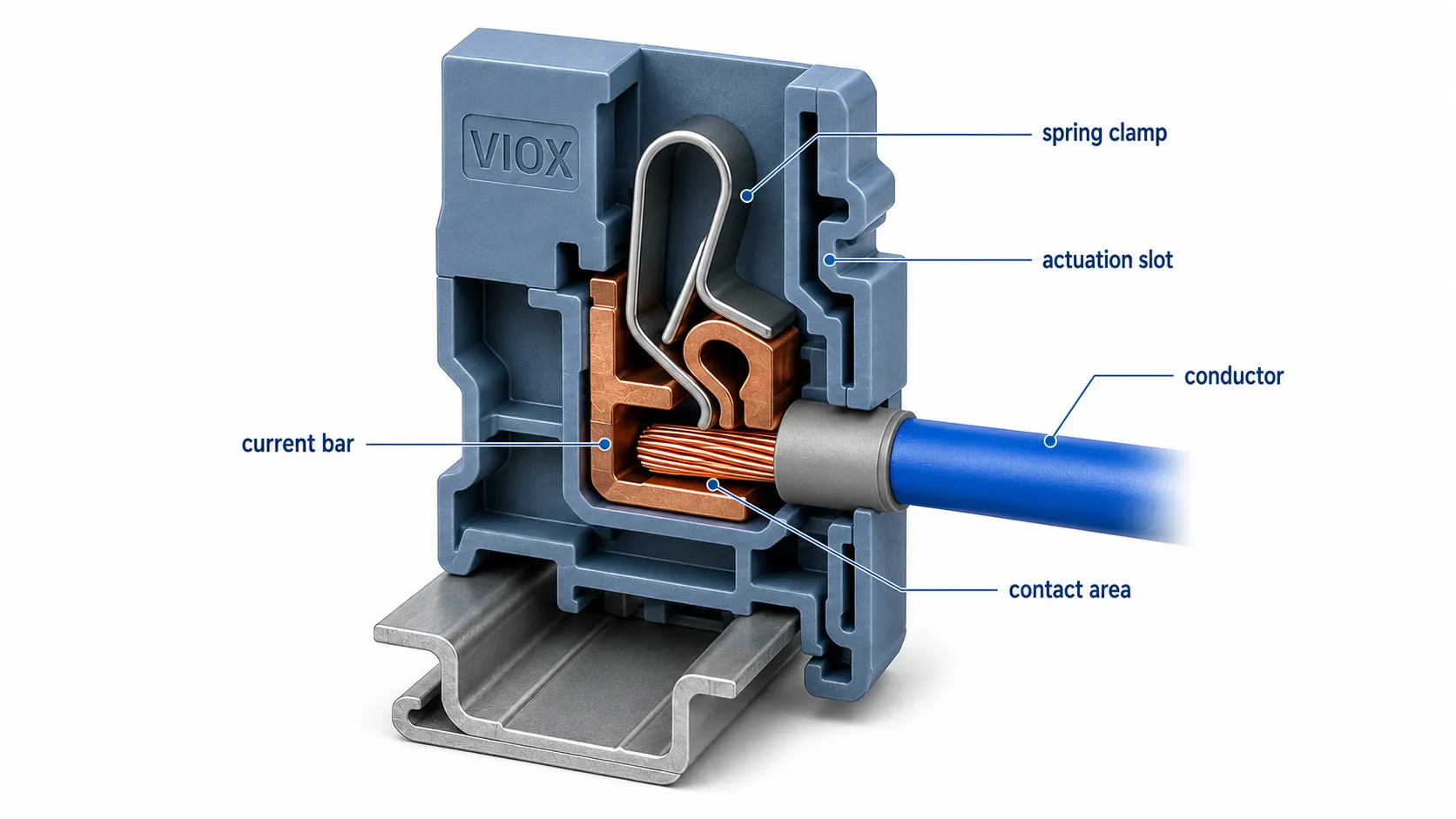

Khối đấu nối lò xo là gì?
Khối đấu nối lò xo sử dụng một phần tử lò xo để tạo lực kẹp lên dây dẫn. Thay vì dựa vào lực siết của vít, lò xo giữ dây dẫn ép chặt vào phần tử dẫn điện với áp lực được kiểm soát. Trong nhiều thiết kế, người lắp đặt mở lò xo bằng tuốc nơ vít hoặc cần gạt, chèn dây dẫn vào và nhả kẹp.
Ưu điểm là sự ổn định. Trong các thiết bị tiếp xúc với rung động, chuyển động, vận chuyển, khởi động động cơ hoặc chu kỳ nhiệt, áp lực lò xo có thể duy trì lực tiếp xúc ổn định hơn so với kết nối vít không được bảo trì tốt.
Khối đấu nối lò xo phổ biến trong các tủ tự động hóa, máy móc, thang máy, thiết bị vận tải, hệ thống điều khiển và bảng điện công nghiệp, nơi độ tin cậy của hệ thống dây điện và việc giảm sự phụ thuộc vào lực siết là rất quan trọng.
Tại điểm tiếp xúc, lò xo được thiết kế để duy trì áp lực lên dây dẫn khi xảy ra các chuyển động nhỏ. Điều này giúp bù đắp cho sự lún của dây dẫn, sự giãn nở nhiệt và rung động. Kết nối vẫn phụ thuộc vào chiều dài tuốt vỏ dây chính xác, cách chèn dây dẫn và lựa chọn khối đấu nối, nhưng nó loại bỏ biến số về lực siết vít thủ công.
Ưu điểm của khối đấu nối lò xo
- Giảm sự phụ thuộc vào lực siết của người lắp đặt
- Phù hợp mạnh mẽ cho các ứng dụng dễ bị rung động
- Áp lực tiếp xúc ổn định khi dây dẫn ổn định vị trí
- Hữu ích cho việc đi dây máy móc và tủ điều khiển
- Có thể giảm bớt công tác bảo trì trong nhiều ứng dụng
- Độ lặp lại tốt khi quy trình chuẩn bị dây dẫn được tiêu chuẩn hóa
Nhược điểm của khối đấu nối dạng lò xo (Spring Terminal Blocks)
- Thường ít quen thuộc với một số kỹ thuật viên hiện trường hơn so với loại bắt vít
- Yêu cầu độ sâu chèn dây dẫn chính xác
- Yêu cầu chiều dài tuốt vỏ dây phù hợp
- Một số thiết kế yêu cầu dụng cụ chuyên dụng để lắp hoặc tháo
- Loại dây dẫn và quy định về đầu cốt (ferrule) cần được kiểm tra kỹ lưỡng
- Có thể có chi phí cao hơn so với các khối cầu đấu bắt vít cơ bản
Các ứng dụng tối ưu cho khối cầu đấu lò xo
Khối cầu đấu lò xo là lựa chọn phù hợp cho:
- Tủ điều khiển máy móc
- Hệ thống băng tải
- Thang máy và thiết bị vận chuyển
- Tủ điện công nghiệp thường xuyên chịu rung lắc
- Hệ thống tự động hóa
- Các mạch điều khiển cần bảo trì thường xuyên
- Thiết bị cần giảm thiểu sự thay đổi mô-men xoắn

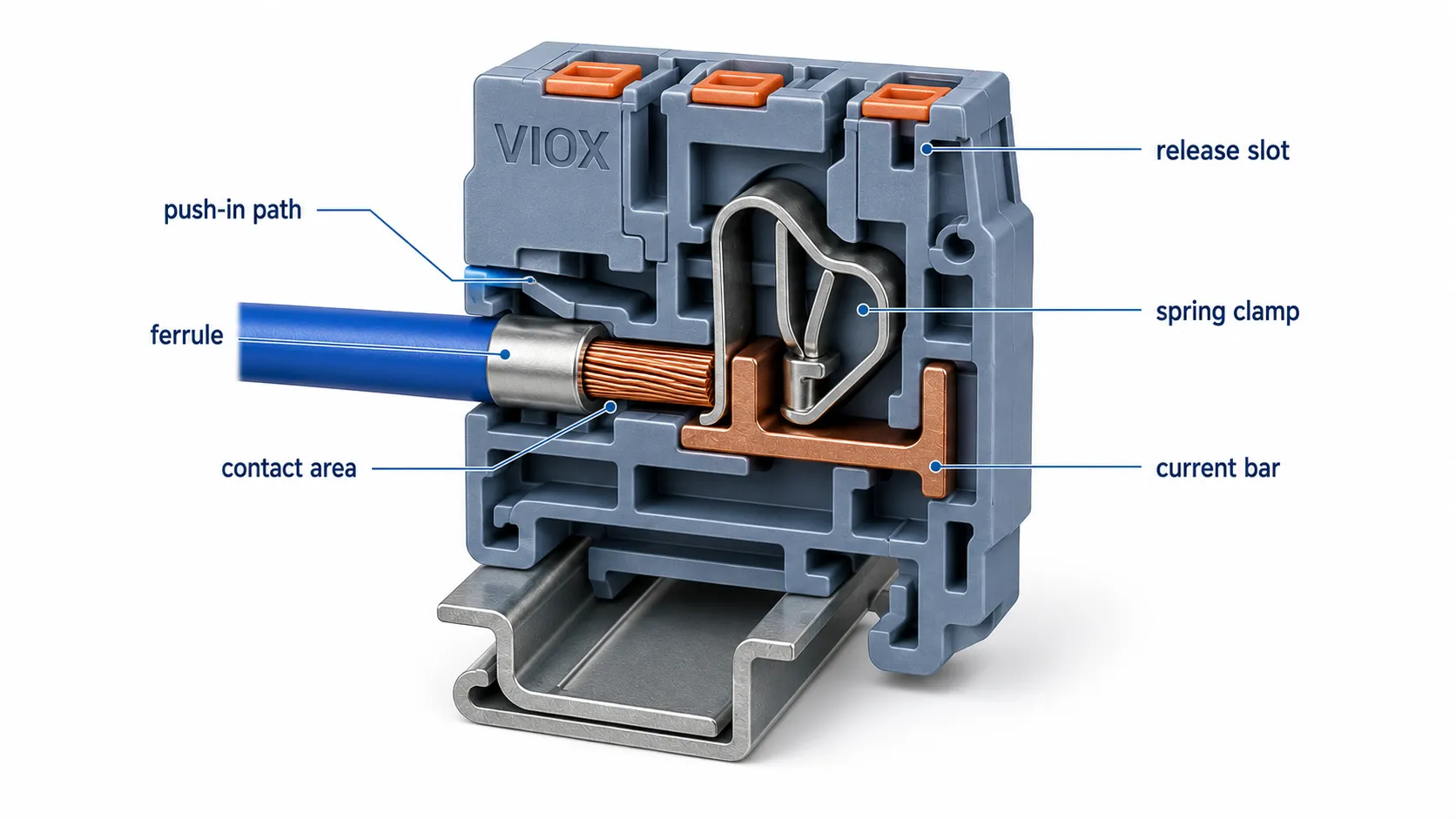

Khối đấu nối Push-in là gì?
Khối đấu nối Push-in là loại khối đấu nối sử dụng lò xo được thiết kế để đấu dây nhanh hơn. Trong nhiều thiết kế Push-in, dây dẫn lõi cứng và dây dẫn nhiều sợi có đầu cốt (ferrule) có thể được cắm trực tiếp mà không cần mở kẹp trước. Để tháo dây dẫn hoặc cắm một số loại dây dẫn mềm, người lắp đặt thường sử dụng nút nhả hoặc khe cắm tuốc nơ vít.
Các khối đấu nối Push-in rất phổ biến trong các xưởng sản xuất tủ điện OEM vì chúng giúp giảm thời gian đấu dây và cải thiện tính đồng nhất. Nếu dây dẫn được cắt, dán nhãn, tuốt vỏ và gắn đầu cốt sẵn, người lắp đặt có thể tạo ra các hàng cầu đấu gọn gàng một cách nhanh chóng.
Điểm mấu chốt nằm ở khâu chuẩn bị dây dẫn. Dây dẫn mềm nhiều sợi nhỏ thường cần có đầu cốt trước khi cắm trực tiếp. Nếu không có đầu cốt, các sợi dây có thể bị cong, tòe ra hoặc không thể đi vào kẹp một cách chính xác.
Tại điểm tiếp xúc, khối đấu nối Push-in sử dụng cấu trúc lò xo cho phép dây dẫn đã chuẩn bị sẵn tự mở đường kẹp trong quá trình cắm vào. Đó là lý do tại sao nó giúp thao tác nhanh chóng. Điều này cũng giải thích vấn đề về đầu cốt: dây dẫn mềm nhiều sợi nhỏ có thể không đủ độ cứng để đi vào đường lò xo một cách trơn tru trừ khi được gắn đầu cốt hoặc được cắm bằng cơ chế nhả.
Ưu điểm của cầu đấu dây dạng nhấn (Push-In Terminal Blocks)
- Đấu nối cực nhanh cho dây dẫn đã được chuẩn bị sẵn
- Phù hợp cho việc lắp ráp tủ điện số lượng lớn
- Giảm sự phụ thuộc vào lực siết vít
- Giúp tạo ra bố trí đi dây gọn gàng, đồng nhất
- Hữu ích cho việc đi dây PLC, rơ-le, cảm biến và mạch điều khiển
- Rất phù hợp cho các bộ dây dẫn đã được bấm đầu cos
Nhược điểm của cầu đấu dây dạng nhấn (Push-In Terminal Blocks)
- Dây dẫn nhiều sợi mảnh thường cần dùng đầu cốt (ferrule)
- Chuẩn bị dây dẫn sai cách có thể dẫn đến việc cắm không hết chiều sâu
- Không phải lúc nào cũng lý tưởng cho các điều kiện đấu nối tại hiện trường đa dạng
- Một số kỹ thuật viên có thể cần được đào tạo về phương pháp tháo dây
- Các dây dẫn nguồn tiết diện lớn có thể phù hợp hơn với các kiểu đầu nối khác
- Phải kiểm tra kỹ các giới hạn trong bảng thông số kỹ thuật đối với loại dây dẫn
Các ứng dụng tốt nhất cho khối đầu nối dạng cắm (Push-In Terminal Blocks)
Khối đầu nối dạng cắm phù hợp cho:
- Đấu nối đầu vào/đầu ra PLC
- Đấu nối rơ-le và cảm biến
- Tủ máy OEM
- Bộ dây dẫn được đấu nối sẵn (Prefabricated wiring harnesses)
- Sản xuất tủ điện hàng loạt
- Dãy cầu đấu nhỏ gọn
- Tủ điều khiển mật độ cao
Đối với các dự án thanh ray DIN, phương pháp kết nối cần được lựa chọn cùng với chiều rộng cầu đấu, hệ thống cầu nối, hệ thống đánh dấu và các phụ kiện. VIOX đề cập đến chủ đề rộng hơn này trong cách lựa chọn cầu đấu lắp trên thanh ray DIN.
Phương pháp kết nối so với loại dây dẫn
Dây dẫn thường là yếu tố quyết định. Một khối cầu đấu có thể hoạt động tốt trong quy trình đấu nối này nhưng lại kém hiệu quả trong quy trình khác nếu loại dây dẫn không phù hợp.
| Tình trạng dây dẫn hoặc cáp điện | Khối đấu nối dạng vít | Khối đấu nối dạng lò xo | Khối đấu nối dạng cắm nhanh |
|---|---|---|---|
| Dây dẫn lõi cứng | Thường phù hợp nếu nằm trong phạm vi định mức | Thường phù hợp nếu nằm trong phạm vi định mức | Thường rất phù hợp |
| Dây dẫn lõi mềm (nhiều sợi) | Thường phù hợp; nên ưu tiên sử dụng đầu cốt (ferrule) | Phụ thuộc vào thiết kế của đầu nối | Thường cần đầu cốt để cắm trực tiếp |
| Dây dẫn mềm nhiều sợi nhỏ | Kiểm tra hướng dẫn về đầu cốt và lực siết | Kiểm tra các quy định về đầu cốt và cách cắm dây | Thường đạt hiệu quả tốt nhất khi dùng đầu cốt |
| Dây dẫn nguồn tiết diện lớn | Thường có sẵn các thiết kế phù hợp | Có sẵn trong các dòng sản phẩm được chọn | Kiểm tra bảng dữ liệu kỹ thuật; không phải lúc nào cũng là lựa chọn tối ưu |
| Đấu nối OEM lặp lại | Có thể chấp nhận được nhưng tốc độ chậm hơn | Tốt | Rất tốt |
| Đấu nối hiện trường hỗn hợp | Quen thuộc và linh hoạt | Tốt nếu kỹ thuật viên đã được đào tạo | Tốt khi việc chuẩn bị dây dẫn được kiểm soát |
Đầu cốt (Ferrules): Chi tiết quyết định hiệu suất kết nối Push-in
Đầu cốt là các ống kim loại được bấm chặt vào dây dẫn nhiều sợi. Chúng giữ các sợi dây lại với nhau và tạo hình dạng xác định để cắm vào đầu nối.
Đầu cốt đặc biệt quan trọng khi:
- Sử dụng dây dẫn nhiều sợi mảnh
- Lựa chọn khối đầu nối (terminal block) kiểu Push-in
- Việc đấu nối được lặp lại trong sản xuất OEM
- Cần tránh tình trạng các sợi dây bị tưa ra ngoài
- Nhận diện dây dẫn sử dụng đầu cốt cách điện
- Cần có quy trình cắm dây sạch sẽ và có thể lặp lại
Đầu cốt không phải là cách để bỏ qua bảng thông số kỹ thuật. Cầu đấu phải được định mức cho kích thước dây dẫn có gắn đầu cốt và đầu cốt phải được bấm đúng cách. Việc bấm đầu cốt không đạt chuẩn có thể gây ra rủi ro quá nhiệt tương tự như kết nối dây trần kém chất lượng.
Rung động và Chu kỳ nhiệt
Rung động và chu kỳ nhiệt là nơi các cầu đấu dạng lò xo thường chiếm ưu thế.
Trong một phòng điện ổn định, cầu đấu dạng vít được lắp đặt đúng cách có thể hoạt động tốt. Trong máy móc, thiết bị vận tải, bảng điều khiển máy nén, băng tải hoặc tủ điện lắp gần động cơ, kết nối sẽ phải chịu sự chuyển động và thay đổi nhiệt độ lặp đi lặp lại. Nếu kết nối vít bị siết lực kém hoặc không được bảo trì, môi trường đó có thể làm lộ ra điểm yếu của kết nối.
Cầu đấu dạng lò xo và cầu đấu dạng cắm (push-in) sử dụng áp lực lò xo để duy trì lực kẹp thông qua các chuyển động nhỏ và sự ổn định của dây dẫn. Đó là lý do tại sao chúng thường được chọn cho hệ thống dây điện máy móc và các bảng điều khiển nhạy cảm với rung động.
Điều này không có nghĩa là cầu đấu dạng vít không an toàn. Nó có nghĩa là cầu đấu dạng vít cần quy trình lắp đặt và kế hoạch bảo trì phù hợp, trong khi các thiết kế dựa trên lò xo giúp giảm bớt một số rủi ro liên quan đến lực siết.
Chi phí: Giá linh kiện so với chi phí lắp đặt
Khối đấu nối dạng vít thường có vẻ rẻ hơn khi chỉ so sánh đơn giá. Trong một số dự án, điều đó là đủ. Nhưng tổng chi phí của một khối đấu nối bao gồm thời gian nhân công, thời gian kiểm tra, rủi ro phải làm lại, công tác bảo trì và rủi ro ngừng hoạt động.
| Tố chi phí | Vít | Lò xo | Nhấn vào |
|---|---|---|---|
| Chi phí linh kiện | Thường thấp hơn | Thường cao hơn loại vít cơ bản | Thường cao hơn loại vít cơ bản |
| Nhân công đấu nối dây | Vừa | Trung bình đến nhanh | Nhanh |
| Dụng cụ siết lực | Thường cần thiết để kiểm soát chất lượng | Thường không cần thiết để đạt lực siết kẹp | Thường không cần thiết để đạt lực siết kẹp |
| Công tác bảo trì | Có thể cao hơn trong môi trường có độ rung lắc | Thấp hơn trong nhiều ứng dụng | Thấp hơn khi được đấu nối đúng cách |
| Tính lặp lại đối với nhà sản xuất thiết bị gốc (OEM) | Phụ thuộc vào người lắp đặt và quy trình siết lực | Tốt | Rất tốt |
Đối với các tủ điện nhỏ, cầu đấu bắt vít vẫn có thể là lựa chọn kinh tế nhất. Đối với các hệ thống OEM lớn với hàng trăm dây dẫn, cầu đấu dạng nhấn (push-in) có thể giảm thời gian lắp đặt đủ để bù đắp cho chi phí linh kiện cao hơn.
Phép tính chính xác phụ thuộc vào chi phí nhân công, khối lượng dây dẫn, quy trình bấm đầu cốt, phương pháp kiểm tra và chi phí dừng máy. Một tủ điện nhỏ sản xuất đơn lẻ có thể không cần thiết phải chuyển từ cầu đấu bắt vít sang dạng nhấn. Một tủ điện OEM sản xuất hàng loạt với hàng trăm dây dẫn giống hệt nhau thường sẽ cần. Quyết định nên dựa trên chi phí lắp đặt hoàn thiện, không chỉ dựa trên đơn giá của một cầu đấu.
Kiểm tra tiêu chuẩn và bảng dữ liệu kỹ thuật
Các tiêu chuẩn và ký hiệu cầu đấu (terminal block) khác nhau tùy theo loại sản phẩm và thị trường. Bảng dữ liệu kỹ thuật của cầu đấu công nghiệp có thể tham chiếu đến TRUYỀN thông 60947-7-1 đối với cầu đấu, Tiêu chuẩn IEC 60947-7-2 đối với cầu đấu dây bảo vệ, và Tiêu chuẩn UL 1059 đối với cầu đấu trong bối cảnh thị trường Bắc Mỹ.
Đừng chỉ chọn cầu đấu vì tên tiêu chuẩn xuất hiện trong danh mục. Hãy xác minh mã sản phẩm thực tế và các thông số định mức của nó.
| Mục trong bảng dữ liệu kỹ thuật | Tại sao nó quan trọng |
|---|---|
| Bình áp | Phải phù hợp với các yêu cầu cách điện của mạch |
| Dòng điện định mức | Phải phù hợp với các điều kiện về dây dẫn và tải |
| Phạm vi dây | Xác nhận các loại và kích thước dây dẫn được chấp nhận |
| Chiều dài tước | Ngăn ngừa việc cắm dây không đủ độ sâu hoặc để lộ lõi đồng |
| Lực siết (mô-men xoắn) | Rất quan trọng đối với các khối đấu nối dạng vít |
| Khả năng tương thích với đầu cốt (ferrule) | Quan trọng đối với dây dẫn nhiều sợi và đấu nối dạng nhấn (push-in) |
| Khả năng tương thích với thanh nối cầu (jumper) | Ảnh hưởng đến việc phân phối và bố trí tủ điện |
| Kiểu lắp đặt | Thường là thanh ray DIN trong tủ điện công nghiệp |
| Dữ liệu nhiệt độ | Phải phù hợp với điều kiện của vỏ tủ điện |
| Chứng nhận hoặc danh mục liệt kê | Phải đáp ứng các yêu cầu của dự án và khu vực |
Đối với các lỗi liên quan đến phê duyệt, xem hướng dẫn của VIOX tại chứng nhận khối đầu cuối.
Hướng dẫn lựa chọn ứng dụng
| Ứng dụng | Kiểu kết nối được khuyến nghị | Lý do |
|---|---|---|
| Tủ phân phối điện chi phí thấp | Khối đấu nối dạng vít | Phổ biến, kinh tế, dễ tìm mua |
| Đấu nối dây điện thông dụng tại hiện trường | Khối đấu nối dạng vít hoặc dạng lò xo | Dạng vít quen thuộc; dạng lò xo giúp giảm biến thiên mô-men xoắn |
| Tủ điều khiển máy | Khối đấu nối dạng lò xo hoặc dạng cắm nhanh | Phù hợp hơn cho môi trường rung lắc và đấu nối lặp lại |
| Đấu nối đầu vào/đầu ra PLC | Khối đấu nối dạng cắm nhanh | Đấu nối nhanh và sắp xếp dây dẫn gọn gàng |
| Tủ điều khiển động cơ | Khối đấu nối dạng lò xo | Độ bám chắc chắn cho các ứng dụng rung lắc và chu kỳ nhiệt |
| Sản xuất tủ điện OEM | Khối đấu nối dạng cắm nhanh | Nhanh hơn, có tính lặp lại cao, dễ tiêu chuẩn hóa hơn |
| Thiết bị có độ rung cao | Khối đấu nối dạng lò xo | Duy trì lực kẹp trong quá trình chuyển động |
| Cải tạo các tủ điện cũ | Khối đấu nối dạng vít | Thường dễ dàng phù hợp với các thói quen bảo trì hiện có |
| Hệ thống dây tín hiệu nhỏ gọn | Khối đấu nối dạng nhấn (push-in) hoặc dạng lò xo | Giúp giảm không gian tủ điện và thời gian đi dây |
Sai Lầm phổ biến để Tránh
Sai lầm 1: Chọn khối đấu nối dạng vít mà không có quy trình kiểm soát lực siết
Nếu sử dụng khối đấu nối dạng vít, quy trình lắp đặt cần xác định phương pháp siết chặt chính xác. Việc siết theo cảm tính không phải là một hệ thống quản lý chất lượng cho tủ điều khiển. Siết quá lỏng có thể gây phát nhiệt; siết quá chặt có thể làm hỏng dây dẫn hoặc kẹp.
Sai lầm 2: Sử dụng khối đấu nối dạng nhấn với dây dẫn nhiều sợi mảnh chưa qua xử lý
Khối đấu nối dạng nhấn rất nhanh chóng nhưng không phải là phép màu. Dây dẫn nhiều sợi mảnh có thể bị cong khi cắm vào nếu không được bọc đầu cốt (ferrule) hoặc không được cắm bằng cơ chế mở khóa.
Sai lầm 3: Bỏ qua độ rung
Một tủ điện lắp trên máy móc không giống như tủ điện lắp trên tường trong một phòng điện yên tĩnh. Độ rung, quá trình vận chuyển và hoạt động của động cơ có thể làm thay đổi mức độ rủi ro của kết nối.
Sai lầm 4: Giả định rằng tất cả các đầu nối lò xo đều hoạt động giống nhau
Các loại đầu nối dạng kẹp lò xo (spring clamp), kẹp lồng (cage clamp), cắm nhanh (push-in) và dạng đòn bẩy (lever-style) có liên quan nhưng không giống hệt nhau. Phương pháp cắm dây, phạm vi tiết diện dây dẫn, phương pháp tháo dây và các quy định về đầu cốt (ferrule) chính xác phụ thuộc vào thiết kế của đầu nối.
Sai lầm 5: Trộn lẫn các loại đầu nối mà không có tiêu chuẩn tủ điện
Việc sử dụng đầu nối vít ở một khu vực, đầu nối cắm nhanh ở khu vực khác và các loại đầu nối lò xo ngẫu nhiên ở những nơi khác có thể gây khó khăn cho công tác bảo trì. Các đơn vị lắp ráp tủ điện nên tiêu chuẩn hóa theo loại mạch, kích thước dây, quy trình làm việc của kỹ thuật viên và khả năng cung ứng phụ tùng thay thế.
Sai lầm 6: Coi việc lắp vừa vặn về mặt vật lý là đã đạt chuẩn
Một dây dẫn lắp vừa vào lỗ đầu nối không mặc nhiên có nghĩa là nó đã đúng. Bảng dữ liệu kỹ thuật phải cho phép sử dụng kích thước dây, loại dây dẫn, loại đầu cốt, số lượng dây dẫn và định mức đó.
Những quan niệm sai lầm phổ biến
Hiểu lầm 1: Khối đấu nối dạng cắm (Push-In Terminal Blocks) giống với các đầu nối dây phía sau giá rẻ
Khối đấu nối dạng cắm công nghiệp không nên bị nhầm lẫn với các kết nối dây phía sau giá rẻ thường thấy trong một số thiết bị điện dân dụng. Một khối đấu nối dạng cắm công nghiệp chuẩn được thiết kế như một phần của hệ thống đấu nối định mức, với phạm vi dây dẫn, hình học lò xo, phương pháp tháo lắp và các giới hạn kỹ thuật được xác định rõ ràng. Khái niệm cắm dây vào có thể tương tự, nhưng bối cảnh kỹ thuật và ứng dụng thì hoàn toàn khác biệt.
Hiểu lầm 2: Khối đấu nối dạng lò xo tự động chấp nhận mọi loại dây dẫn nhiều sợi
Khối đấu nối dạng lò xo giúp giảm sự phụ thuộc vào lực siết, nhưng không loại bỏ các quy tắc tương thích của dây dẫn. Dây dẫn nhiều sợi mảnh, đầu cốt (ferrule), chiều dài tuốt vỏ và phương pháp cắm vẫn rất quan trọng. Luôn kiểm tra xem khối đấu nối có chấp nhận loại dây dẫn và loại đầu cốt mà bạn dự định sử dụng hay không.
Hiểu lầm 3: Khối đấu nối dạng vít luôn an toàn hơn vì bạn có thể cảm nhận được độ chặt khi siết
Cảm giác siết chặt vít không đồng nghĩa với việc xác nhận một kết nối điện chính xác. Một con vít có thể cảm thấy chặt trong khi thực tế đang kẹp vào lớp cách điện, các sợi dây bị hỏng hoặc đầu cốt đặt không đúng vị trí. Nó cũng có thể bị siết quá chặt. Khối đấu nối dạng vít chỉ đáng tin cậy khi dây dẫn được chuẩn bị đúng cách và tuân thủ hướng dẫn về lực siết của nhà sản xuất.
Hiểu lầm 4: Dạng cắm (Push-In) luôn là lựa chọn có chi phí thấp nhất
Khối đấu nối dạng cắm có thể giảm công sức đấu dây, nhưng chúng có thể yêu cầu sử dụng đầu cốt, quy trình chuẩn bị dây được kiểm soát và đào tạo kỹ thuật viên. Chúng phát huy hiệu quả tốt nhất trong sản xuất hàng loạt và quy trình đấu dây đã được chuẩn bị sẵn. Đối với việc đấu dây tại hiện trường đơn lẻ với các loại dây dẫn hỗn hợp, khối đấu nối dạng vít hoặc dạng lò xo có thể vẫn thực tế hơn.
Xu hướng ngành: Tại sao công nghệ Push-In đang phát triển, nhưng cầu đấu bắt vít vẫn không biến mất
Trong đấu nối cấp điều khiển, cầu đấu Push-in đang trở nên phổ biến hơn vì các nhà lắp ráp tủ điện muốn tốc độ đấu nối nhanh hơn, quy trình lắp ráp có tính lặp lại và bố trí tủ điện mật độ cao gọn gàng hơn. Xu hướng này đặc biệt rõ nét trong đấu nối PLC, giao diện rơ-le, đấu nối cảm biến và tủ điện máy OEM.
Cầu đấu lò xo (spring clamp) vẫn giữ vai trò quan trọng vì khả năng chịu rung động tốt và linh hoạt hơn với các tình huống dây dẫn hỗn hợp so với đấu nối Push-in trực tiếp. Cầu đấu bắt vít cũng vẫn quan trọng trong đấu nối nguồn, bảo trì tại hiện trường, công việc cải tạo và các ứng dụng mà sự quen thuộc của người lắp đặt cũng như khả năng tương thích với nhiều loại dây dẫn là yếu tố cần thiết.
Thị trường không hướng tới một loại cầu đấu vạn năng duy nhất. Thị trường đang hướng tới việc lựa chọn có chủ đích hơn: Push-in cho tốc độ, lò xo cho độ rung và độ ổn định, và bắt vít cho sự quen thuộc, các nhiệm vụ đấu nối lớn và các ứng dụng nhạy cảm về chi phí.
Bạn nên chọn loại cầu đấu nào?
Chọn khối đấu nối dạng vít Nếu dự án nhạy cảm về chi phí, môi trường ổn định và đội ngũ của bạn có quy trình kiểm tra và siết lực siết (torque) đáng tin cậy.
Chọn khối đấu nối dạng lò xo Nếu thiết bị tiếp xúc với rung động, chuyển động hoặc chu kỳ nhiệt, hoặc nếu bạn muốn giảm sự phụ thuộc vào lực siết của người lắp đặt.
Chọn khối đấu nối dạng cắm nhanh Nếu tốc độ đấu nối, sản xuất có tính lặp lại và lắp ráp tủ điện OEM gọn gàng là quan trọng nhất. Chúng đặc biệt hiệu quả khi dây dẫn được cắt sẵn, dán nhãn và gắn đầu cốt (ferrules).
Đối với nhiều tủ điều khiển hiện đại, giải pháp thực tế không phải là sử dụng một loại kết nối duy nhất cho mọi thiết bị. Một tủ điện có thể sử dụng cầu đấu dạng nhấn (push-in) cho hệ thống dây PLC, cầu đấu dạng lò xo cho các mạch điều khiển dễ bị rung lắc, và cầu đấu dạng vít cho các điểm phân phối lớn hoặc cần tối ưu chi phí. Thiết kế tối ưu nhất là thiết kế phù hợp với tải điện, loại dây dẫn, môi trường lắp đặt và quy trình bảo trì.
Lựa Chọn Danh Sách Kiểm Tra
Trước khi chọn cầu đấu dạng vít, lò xo hoặc dạng nhấn, hãy xác nhận:
| Hạng mục kiểm tra | Cần xác minh điều gì |
|---|---|
| Loại mạch | Nguồn điện, điều khiển, tín hiệu, tiếp địa (PE), kiểm tra hoặc phân phối |
| Loại dây dẫn | Dây lõi cứng, dây nhiều sợi, dây nhiều sợi mảnh, dây có đầu cốt |
| Tiết diện dây dẫn | Dải tiết diện AWG/mm² được liệt kê trong bảng thông số kỹ thuật của cầu đấu |
| Dòng điện và điện áp | Phù hợp với mạch điện và môi trường lắp đặt |
| Rung động | Quyết định xem áp lực lò xo có phải là lựa chọn ưu tiên hay không |
| Quy trình đấu nối | Đấu nối tại hiện trường, đấu nối bảo trì hoặc sản xuất OEM |
| Các quy định về đầu cốt (ferrule) | Đặc biệt quan trọng đối với đầu nối dạng nhấn (push-in) và dây dẫn nhiều sợi mảnh |
| Quy trình siết lực (torque) | Yêu cầu đối với các đầu nối dạng vít |
| Phụ kiện | Cầu đấu (jumper), nhãn đánh dấu, tấm chặn, phích cắm kiểm tra, chặn cuối |
| Tài liệu | Các tiêu chuẩn IEC/UL và phê duyệt dự án |
Câu hỏi thường gặp
Cầu đấu dây dạng nhấn (push-in) có giống với cầu đấu dây dạng lò xo (spring) không?
Cầu đấu dây dạng nhấn là một loại kết nối kẹp lò xo, nhưng được tối ưu hóa để cắm dây dẫn trực tiếp. Không phải mọi cầu đấu lò xo đều là dạng nhấn. Một số cầu đấu lò xo yêu cầu phải dùng dụng cụ để mở kẹp trước khi đưa dây dẫn vào.
Cầu đấu dây dạng vít có kém tin cậy hơn không?
Không hẳn là vậy. Cầu đấu dây dạng vít có thể rất tin cậy khi dây dẫn được chuẩn bị đúng cách và vít được siết chặt theo hướng dẫn của nhà sản xuất. Điểm yếu của chúng là phụ thuộc nhiều hơn vào việc kiểm soát lực siết và kỷ luật bảo trì.
Cầu đấu dây dạng nhấn có yêu cầu sử dụng đầu cốt (ferrule) không?
Cầu đấu dây dạng nhấn thường yêu cầu hoặc khuyến khích sử dụng đầu cốt đối với dây dẫn nhiều sợi mềm. Dây dẫn lõi cứng và dây dẫn nhiều sợi có bấm đầu cốt thường dễ cắm vào nhất. Luôn kiểm tra bảng thông số kỹ thuật của cầu đấu.
Loại cầu đấu dây nào tốt nhất cho môi trường có độ rung lắc?
Cầu đấu dây dạng lò xo và dạng nhấn thường được ưu tiên cho các môi trường dễ bị rung lắc vì lò xo duy trì áp lực tiếp xúc ổn định. Cầu đấu dạng vít vẫn có thể được sử dụng nếu thiết kế, quy trình lắp đặt và kế hoạch bảo trì hỗ trợ cho việc đó.
Cầu đấu dây nào có tốc độ đấu nối nhanh nhất?
Cầu đấu dạng nhấn (push-in) thường nhanh nhất khi dây dẫn được chuẩn bị đúng cách. Đây là lý do tại sao chúng phổ biến trong lắp ráp tủ điện OEM, đấu nối PLC và các tủ điều khiển mật độ cao.
Tôi có thể kết hợp cầu đấu dạng vít, dạng lò xo và dạng nhấn trong cùng một tủ điện không?
Có, nếu thiết kế tủ điện được lập tài liệu và tiêu chuẩn hóa. Nhiều tủ điện sử dụng các loại cầu đấu khác nhau cho các nhiệm vụ mạch điện khác nhau. Điều quan trọng là phải giữ cho việc dán nhãn, phụ kiện, chuẩn bị dây dẫn và quy trình bảo trì được rõ ràng.
Cầu đấu nào là tốt nhất cho việc đấu nối PLC?
Cầu đấu dạng nhấn thường là lựa chọn tối ưu cho đấu nối PLC vì chúng hỗ trợ việc đấu nối nhanh, gọn gàng và đồng nhất cho các dây dẫn đã được chuẩn bị sẵn. Cầu đấu dạng lò xo cũng phù hợp, đặc biệt là ở những nơi cần khả năng chống rung.
Cầu đấu nào có giá rẻ nhất?
Cầu đấu dạng vít cơ bản thường là linh kiện có chi phí thấp nhất. Tuy nhiên, chi phí lắp đặt thực tế có thể khác đi khi tính đến nhân công đấu nối, kiểm tra, sửa chữa và bảo trì.
Kết luận
Các loại cầu đấu bắt vít, lò xo và cắm nhanh đều có thể là lựa chọn phù hợp khi được sử dụng đúng ứng dụng. Cầu đấu bắt vít mang tính kinh tế và quen thuộc. Cầu đấu lò xo cải thiện khả năng chống rung và giảm thiểu sự biến thiên liên quan đến lực siết. Cầu đấu cắm nhanh giúp tăng tốc độ đấu nối và hỗ trợ sản xuất tủ điện OEM có tính lặp lại cao.
Việc lựa chọn tối ưu bắt đầu từ nhiệm vụ của mạch điện, loại dây dẫn, môi trường lắp đặt, quy trình đấu nối và kế hoạch bảo trì. Khi đã xác định rõ các yếu tố này, loại kết nối phù hợp thường sẽ trở nên rõ ràng.
