Doğrudan Cevap
Ani akım, bir elektrikli cihazın ilk açıldığında çektiği maksimum anlık elektrik akımıdır. Bu geçici akım yükselmesi, ekipman türüne bağlı olarak normal kararlı durum çalışma akımının 2 ila 30 katına ulaşabilir. Bu olay tipik olarak birkaç milisaniyeden birkaç saniyeye kadar sürer ve öncelikle transformatörler, motorlar ve kapasitif devreler gibi endüktif yüklerde meydana gelir. Ani akımı anlamak, uygun devre kesici boyutlandırması, gereksiz açmaları önleme ve endüstriyel ve ticari elektrik sistemlerinde ekipman ömrünü sağlama açısından kritik öneme sahiptir.
Önemli Çıkarımlar
- Ani akım, anlık bir yükselmedir ekipman başlatma sırasında meydana gelir ve normal çalışma akımının 2-30 katına ulaşır
- Başlıca nedenler şunlardır: transformatörlerde manyetik çekirdek doygunluğu, motorlarda rotor durması ve güç kaynaklarında kapasitör şarjı
- Devre kesiciler uygun şekilde boyutlandırılmalıdır aşırı akım koruması sağlarken gereksiz açmaları önlemek için ani akıma dayanmak
- Tipik ani akım büyüklükleri: Transformatörler (nominal akımın 8-15 katı), motorlar (tam yük akımının 5-8 katı), LED sürücüleri (kararlı durumun 10-20 katı)
- Azaltma yöntemleri şunları içerir: NTC termistörler, yumuşak başlatma devreleri, ön yerleştirme dirençleri ve dalga üzerinde nokta anahtarlama
- Hesaplama gerektirir ekipman türü, artık akı, anahtarlama açısı ve sistem empedansının anlaşılması
Ani Akım Nedir?

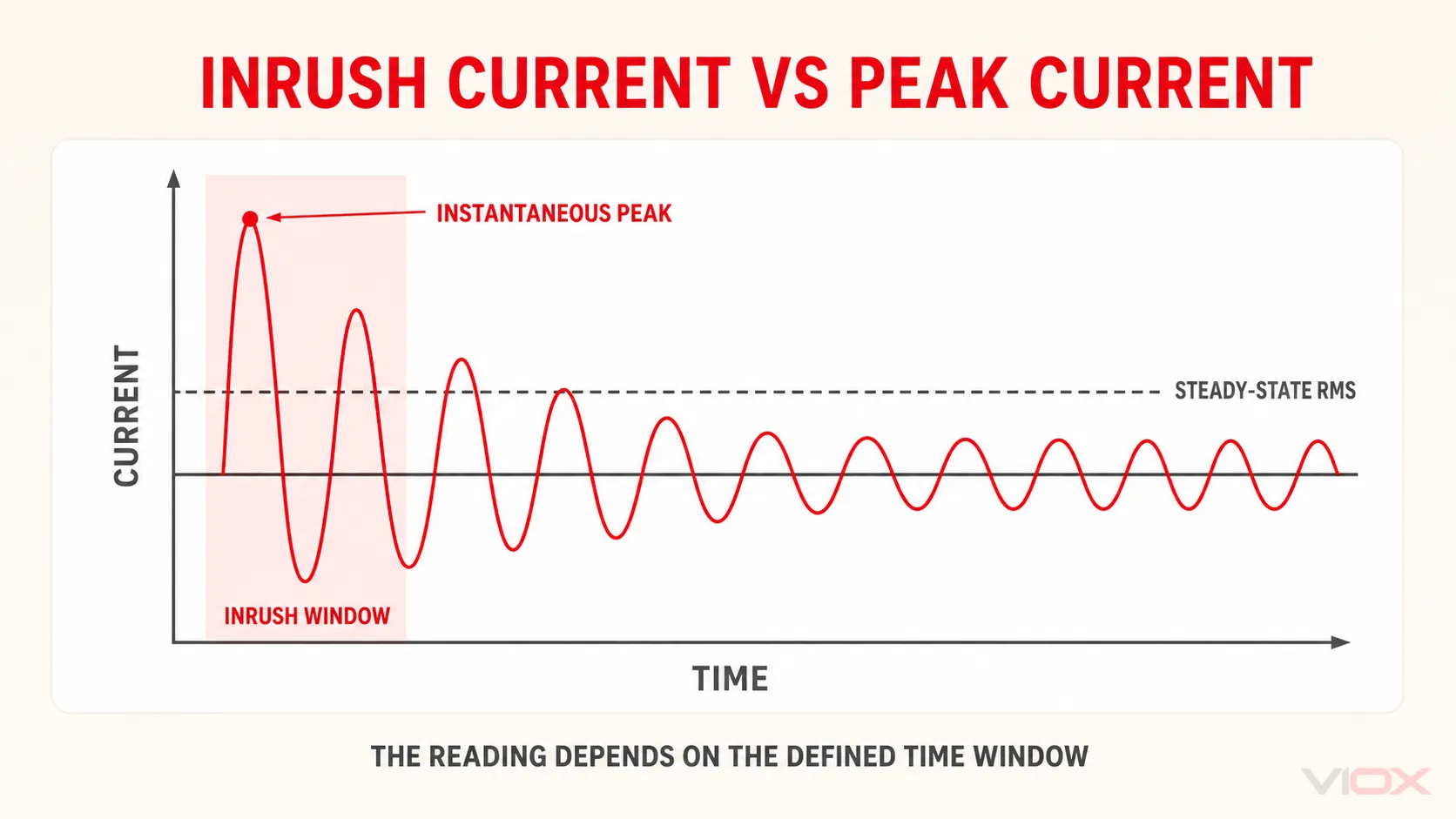

Giriş ani akımı veya açma ani akımı olarak da bilinen ani akım, bir elektrikli cihaza enerji verildiği anda akan tepe anlık akımını temsil eder. Normal çalışma sırasında nispeten sabit kalan kararlı durum çalışma akımının aksine, ani akım, son derece yüksek büyüklüğü ve kısa süresi ile karakterize edilen geçici bir olaydır.
Bu akım yükselmesi bir arıza durumu değil, elektromanyetik cihazları yöneten fiziksel prensiplerin doğal bir sonucudur. Güç ilk uygulandığında, endüktif bileşenler manyetik alanlarını oluşturmalı, kapasitörler çalışma voltajına şarj olmalı ve dirençli ısıtma elemanları soğuk direnç değerlerinden başlamalıdır - bunların tümü geçici olarak normal çalışmanın gerektirdiğinden çok daha fazla akım gerektirir.
Ani akımın şiddeti ve süresi, ekipman türüne, sistem özelliklerine ve anahtarlamanın meydana geldiği AC dalga formundaki kesin ana göre önemli ölçüde değişir. Elektrik mühendisleri ve tesis yöneticileri için bu değişkenleri anlamak, güvenilir koruma şemaları tasarlamak ve operasyonel kesintileri önlemek için çok önemlidir.

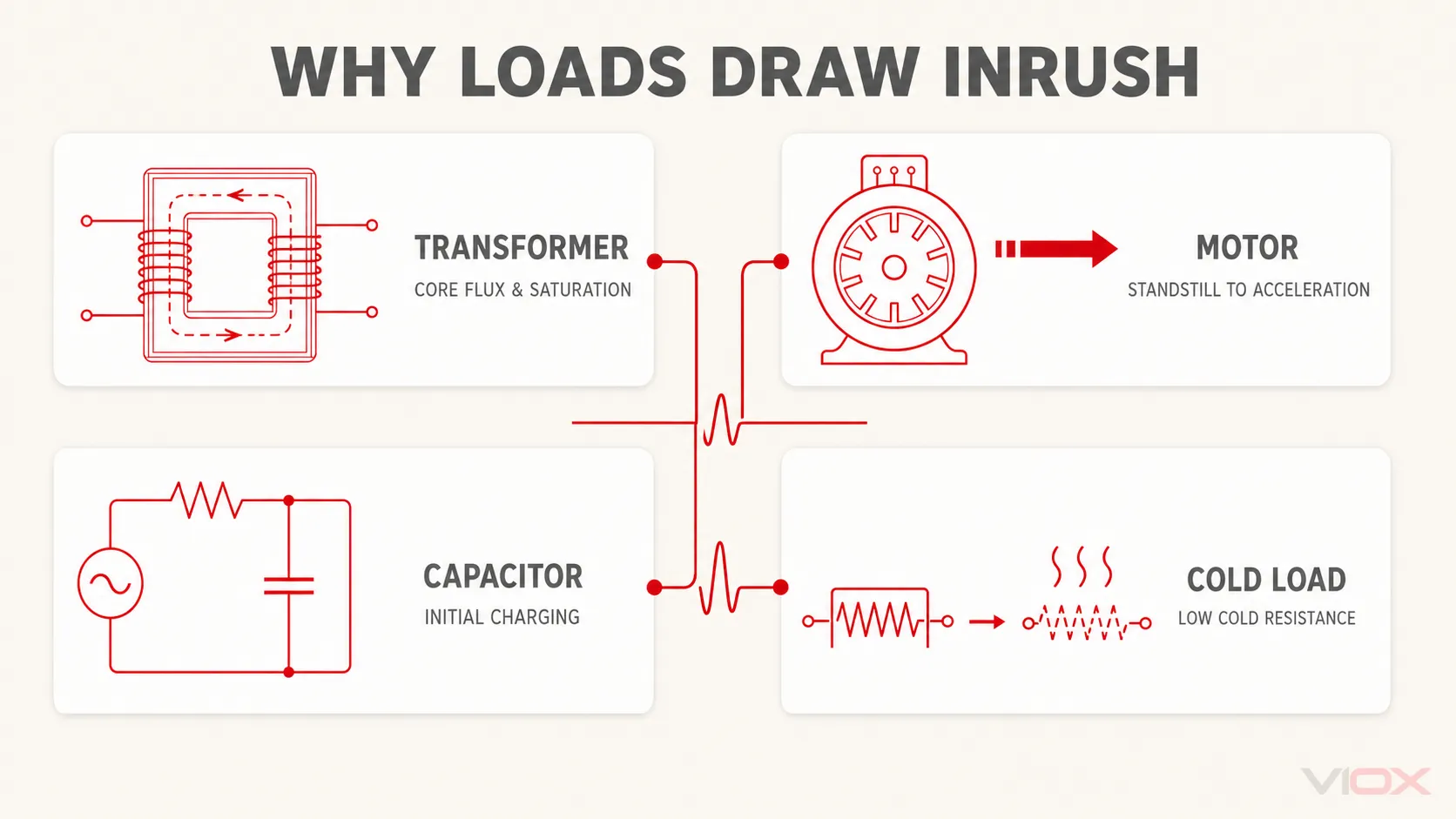

Ani Akımın Temel Nedenleri
Transformatör Ani Akımı: Manyetik Çekirdek Doygunluğu
Transformers elektrik sistemlerinde en dramatik ani akımları yaşarlar. Bir transformatöre ilk enerji verildiğinde, çekirdeğindeki manyetik akı sıfırdan (veya artık manyetizmadan) çalışma seviyesine yükselmelidir. Enerji verme, voltaj dalga formunda elverişsiz bir noktada - özellikle voltaj sıfır geçişinde - meydana gelirse, gerekli akı çekirdeğin doygunluk noktasını aşabilir.
Çekirdek doygunluğa ulaştığında, manyetik geçirgenliği önemli ölçüde düşerek mıknatıslama empedansının çökmesine neden olur. Empedans esasen sargı direncine düşürüldüğünde, akım transformatörün nominal akımının 8-15 katı seviyelere yükselir. Bu olay, önceki operasyondan çekirdekte kalan artık akı tarafından daha da güçlendirilir. Artık akının polaritesi ve büyüklüğü, gerekli akıya eklenebilir veya çıkarılabilir, bu da ani akımı biraz tahmin edilemez hale getirir.
Transformatörlerdeki ani akım, kısa devre arızalarından ayıran, ikinci harmonik içeriği açısından zengin karakteristik bir asimetrik dalga formu sergiler. Bu geçici durum, manyetik akı stabilize olduğunda ve çekirdek doygunluğu azaldığında tipik olarak 0,1 ila 1 saniye içinde azalır.
Motor Kalkış Akımı
Elektrik motorları, kalkışta rotor sabit olduğu için yüksek ani akım çeker. Dönme hareketi olmadan, uygulanan voltaja karşı koyacak bir karşı elektromotor kuvveti (CEMF veya geri-EMF) yoktur. Kalkış akımı yalnızca nispeten düşük olan sargı empedansı ile sınırlıdır.
İndüksiyon motorları için, kilitli rotor akımı tipik olarak tam yük akımının 5 ila 8 katı arasında değişir, ancak bazı tasarımlar 10 kata ulaşabilir. Kesin büyüklük motor tasarımına bağlıdır; yüksek verimli motorlar genellikle daha düşük sargı direnci nedeniyle daha yüksek ani akım sergiler. Rotor hızlandıkça, geri-EMF hıza orantılı olarak gelişir ve kararlı durum çalışmasına ulaşılana kadar akım çekişini giderek azaltır.
Motor yolvericiler ve kontaktörler kontak kaynağı veya aşırı aşınma olmadan bu tekrarlayan ani akımı kaldıracak şekilde özel olarak derecelendirilmelidir.
Kapasitif Yük Şarjı
Anahtarlamalı güç kaynakları, değişken frekanslı sürücüler ve büyük giriş kapasitörlerine sahip diğer elektronik ekipmanlar, açma sırasında şiddetli ani akımlar oluşturur. Şarj edilmemiş bir kapasitör başlangıçta kısa devre gibi görünür ve yalnızca kaynak empedansı ve devre direnci ile sınırlı maksimum akım çeker.
Şarj akımı, zaman sabiti devrenin RC özellikleri tarafından belirlenen üstel bir azalma eğrisini izler. Zayıf tasarlanmış devrelerde tepe ani akımı, kararlı durum akımının 20-30 katına kolayca ulaşabilir. Modern güç elektroniği, hem ekipmanı hem de yukarı akış dağıtım sistemlerini korumak için giderek daha fazla aktif veya pasif ani akım sınırlaması içerir.
Akkor ve Isıtma Elemanı Soğuk Direnci
Tungsten filamanlı akkor lambalar ve dirençli ısıtma elemanları, sıcak çalışma durumlarına kıyasla soğukken önemli ölçüde daha düşük direnç sergiler. Tungsten'in direnci, oda sıcaklığından çalışma sıcaklığına (akkor ampuller için yaklaşık 2.800°C) ısındıkça yaklaşık 10-15 kat artar.
Bu soğuk direnç etkisi, 100W'lık bir akkor lambanın, filaman ısınana kadar ilk birkaç milisaniye için nominal akımının 10-15 katını çekebileceği anlamına gelir. Bireysel lambalar minimum sorunlar sunarken, büyük akkor aydınlatma veya ısıtma elemanları bankaları, dikkate alınması gereken önemli bir ani akım oluşturabilir. devre kesici seçimi.
Ani Akımın Elektrik Sistemleri Üzerindeki Etkileri
Devre Kesici Gereksiz Açması
Ani akımın neden olduğu en yaygın operasyonel sorun, devre kesiciler ve sigortaların gereksiz açmasıdır. Koruyucu cihazlar, zararlı arıza akımları ile iyi huylu ani akım geçişleri arasında ayrım yapmalıdır - zorlu bir mühendislik görevi.
Termal-manyetik devre kesiciler kısa süreli aşırı akımlara tolerans gösteren ve sürekli arızalara hızlı yanıt veren bir zaman-akım karakteristiği kullanır. Bununla birlikte, ani akım büyüklüğü veya süresi kesicinin tolerans zarfını aşarsa, gereksiz yere açacaktır. Bu özellikle MCB'ler ve MCCB'ler hem transformatörleri hem de aşağı akış yüklerini koruması gerekenler için sorunludur.
Devre kesicilerdeki anlık açma elemanı, açma eğrisine (MCB'ler için B, C veya D eğrisi) bağlı olarak tipik olarak nominal akımın 5-15 katı arasında ayarlanır. Transformatör ani akımı bu eşikleri kolayca aşabilir ve sistem tasarımı sırasında dikkatli koordinasyon gerektirir. açma eğrileri uygun koruma koordinasyonu için gereklidir.
Voltaj Düşüşü ve Güç Kalitesi Sorunları
Yüksek ani akımlar, elektrik dağıtım sistemi boyunca anlık voltaj düşüşlerine neden olur. Voltaj düşüşü büyüklüğü, kaynak empedansına ve ani akım büyüklüğüne bağlıdır ve Ohm yasasını izler: ΔV = I_ani akım × Z_kaynak.
Yüksek empedanslı veya sınırlı kapasiteli sistemlerde, büyük yüklerden kaynaklanan ani akım, 10-20% veya daha fazla voltaj düşüşüne neden olabilir. Bu düşüşler, bağlı diğer ekipmanları etkileyerek potansiyel olarak şunlara neden olabilir:
- Bilgisayar ve PLC sıfırlamaları
- Aydınlatma titremesi
- Motor hız varyasyonları
- Hassas elektronik ekipman arızası
- Voltaj izleme rölesi aktivasyonu
Birden fazla büyük motoru veya transformatörü olan endüstriyel tesisler, tüm sistemi istikrarsızlaştırabilecek kümülatif voltaj düşüşünü önlemek için başlatmayı dikkatlice sıralamalıdır.
Ekipman Üzerindeki Mekanik ve Termal Gerilim
Tekrarlanan ani akım olayları, elektrikli ekipmanı önemli mekanik ve termal gerilime maruz bırakır. Yüksek akımların ürettiği elektromanyetik kuvvetler, akımın karesiyle orantılıdır (F ∝ I²), yani 10× ani akım, normal mekanik kuvvetin 100×'ünü oluşturur.
Transformatörlerde, bu kuvvetler sargı desteklerini ve yalıtımını zorlar ve binlerce enerji verme döngüsü boyunca kümülatif hasara neden olabilir. Kontaktörler ve motor starterleri yüksek ani akım anahtarlaması sırasında kontak erozyonu ve kaynak riski yaşarlar.
Ani akım sırasında I²t ısıtmasından kaynaklanan termal gerilim, süre kısa olsa bile yalıtımı bozabilir ve ekipman ömrünü azaltabilir. Bu nedenle termik aşırı yük röleleri ve elektronik açma üniteleri ani akım bağışıklık algoritmaları içermelidir.
Harmonik Bozulma ve EMI
Transformatör ani akımı, özellikle ikinci ve üçüncü harmonikler olmak üzere önemli harmonik içeriği içerir. Bu harmonik açısından zengin dalga formu şunlara neden olabilir:
- Güç kalitesi izleme ekipmanlarına müdahale etmek
- Güç faktörü düzeltme kondansatör banklarında rezonansa neden olmak
- İletişim sistemlerine gürültü enjekte etmek
- Hassas cihazları tetiklemek olan sistemler, enerjisi kesilmiş kaynağın nötr yolu boyunca akan yanlış toprak arıza akımlarını görecek ve potansiyel olarak koruyucu cihazları gereksiz yere tetikleyecektir. Cihazlar
- Yakındaki elektronik ekipmanları etkileyen elektromanyetik girişim (EMI) oluşturmak
Modern elektronik açma üniteleri Yanlış tetiklemeyi önlemek ve gerçek arıza koşullarına karşı hassasiyeti korumak için bu harmonik bileşenleri filtrelemelidir.
Ekipman Türüne Göre Ani Akım
| Ekipman Türü | Tipik Ani Akım Büyüklüğü | Süre | Birincil Neden |
|---|---|---|---|
| Güç Transformatörleri | Nominal akımın 8-15 katı | 0.1-1.0 saniye | Çekirdek doygunluğu, artık akı |
| Dağıtım Transformatörleri | Nominal akımın 10-15 katı | 0,1-0,5 saniye | Manyetik akı oluşumu |
| Endüksiyon Motorları (DOL) | Tam yük akımının 5-8 katı | 0.5-2.0 saniye | Kilitli rotor, geri EMF yok |
| Senkron Motorlar | Tam yük akımının 6-10 katı | 1.0-3.0 saniye | Başlangıç torku gereksinimleri |
| Anahtarlamalı Güç Kaynakları | Kararlı durumun 10-30 katı | 1-10 milisaniye | Giriş kondansatörü şarjı |
| LED Sürücüler | Çalışma akımının 10-20 katı | 1-5 milisaniye | Kapasitif giriş aşaması |
| Akkor Lambalar | Nominal akımın 10-15 katı | 5-50 milisaniye | Soğuk filaman direnci |
| Isıtma Elemanları | Nominal akımın 1.5-3 katı | 0.1-1.0 saniye | Soğuk direnç etkisi |
| Kapasitör Bankaları | Nominal akımın 20-50 katı | 5-20 milisaniye | Sıfır başlangıç voltajı |
| Değişken Frekans Sürücüleri | Çalışma akımının 15-40 katı | 5-50 milisaniye | DC bara kondansatörü şarjı |
Ani Akım Nasıl Hesaplanır
Transformatör Ani Akım Hesaplaması
Transformatör ani akımının doğru tahmini, manyetik çekirdeklerin doğrusal olmayan davranışı ve artık akının etkisi nedeniyle karmaşıktır. Ancak, mühendislik amaçları için pratik tahmin yöntemleri mevcuttur.
Ampirik Yöntem:
I_ani = K × I_nominal
Nerede?
- K = Ani akım faktörü (tipik olarak dağıtım transformatörleri için 8-15, büyük güç transformatörleri için 10-20)
- I_nominal = Transformatör nominal akımı = kVA / (√3 × kV) üç faz için
Örnek: 500 kVA, 480V üç fazlı transformatör:
- I_nominal = 500,000 / (√3 × 480) = 601 A
- I_ani = 12 × 601 = 7,212 A (K=12 kullanılarak)
Doygunluk Faktörlü IEEE/IEC Yöntemi:
I_ani = (2 × V_tepe × S_f) / (ω × L_m)
Nerede?
- V_tepe = Tepe voltajı
- S_f = Doygunluk faktörü (çekirdek malzemesine ve anahtarlama açısına bağlı olarak 1.4-2.0)
- ω = Açısal frekans (2πf)
- L_m = Mıknatıslanma endüktansı
Doygunluk faktörü, voltaj sıfır geçişinde, olumsuz yönde maksimum artık akı ile en kötü durum anahtarlamasını hesaba katar.
Motor Ani Akım Hesaplaması
Motor ani akımı tipik olarak üretici tarafından kilitli rotor akımı (LRC) olarak veya isim plakasında bir kod harfi kullanılarak belirtilir.
LRC Oranı Kullanarak:
I_ani = LRC_oranı × I_tam_yük
Burada LRC_oranı tipik olarak standart endüksiyon motorları için 5.0 ile 8.0 arasında değişir.
NEMA Kod Harfini Kullanarak:
Motorun isim plakası, beygir gücü başına kilitli rotor kVA'sını gösteren bir kod harfi (A'dan V'ye) içerir:
I_aniakım = (Kod_kVA × HP × 1000) / (√3 × Gerilim)
Örneğin, Kod Harfi G (5.6-6.29 kVA/HP) olan 50 HP, 480V'luk bir motor için:
- I_aniakım = (6.0 × 50 × 1000) / (√3 × 480) = 361 A
Kapasitif Yük Ani Akım Hesaplaması
Önemli kapasitansa sahip devreler için:
I_aniakım_tepe = V_tepe / Z_toplam
Burada Z_toplam kaynak empedansı, kablolama direnci ve herhangi bir ani akım sınırlama bileşenini içerir.
Şarj sırasında kapasitörde depolanan enerji:
E = ½ × C × V²
Bu enerji değerlendirmesi önemlidir sigorta ve devre kesici I²t değerleri için.
Ani Akım ve Kısa Devre Akımı Karşılaştırması
| Özellik | Ani Akım | Kısa Devre Akımı |
|---|---|---|
| Doğası | Geçici, kendiliğinden sınırlayıcı | Temizlenene kadar devam eder |
| Büyüklük | 2-30× nominal akım | 10-100× nominal akım |
| Süre | Milisaniyelerden saniyelere | Koruma çalışana kadar sürekli |
| Dalga Formu | Asimetrik, harmonik açısından zengin | Simetrik, temel frekans |
| Neden | Normal enerji verme | Yalıtım arızası, hata |
| Sistem Tepkisi | Korumayı açmamalı | Korumayı derhal açmalı |
| Öngörülebilirlik | Bir nebze öngörülebilir | Hata konumuna bağlıdır |
| Ekipman Hasarı | Düzgün tasarlanmışsa minimal | Şiddetli, potansiyel olarak feci |
Bu ayrımı anlamak, aşağıdakiler için kritiktir: koruma koordinasyonu ve güvenliği korurken gereksiz açmaları önleme.
Ani Akım Azaltma Stratejileri
NTC Termistör Ani Akım Sınırlayıcılar
Negatif Sıcaklık Katsayılı (NTC) termistörler, birçok uygulama için basit, uygun maliyetli bir ani akım sınırlama çözümü sağlar. Bu cihazlar soğukken yüksek direnç göstererek ilk akım akışını sınırlar. Akım termistörden geçerken, kendi kendine ısınma direnci saniyeler içinde ihmal edilebilir bir seviyeye düşürerek normal çalışmaya izin verir.
Avantajlar:
- Düşük maliyetli ve basit uygulama
- Kontrol devresi gerektirmez
- PCB montajı için uygun kompakt boyut
- Kapasitif ve dirençli yükler için etkili
Sınırlamalar:
- İşlemler arasında soğuma süresi gerektirir (tipik olarak 60+ saniye)
- Sık açma-kapama döngüsü için uygun değildir
- Orta güç seviyeleriyle sınırlıdır
- Kısa devre koruma özelliği yoktur
NTC termistörler, anahtarlamalı güç kaynaklarında, motor sürücülerinde ve elektronik ekipmanlarda yaygın olarak kullanılır, ancak hızlı yeniden başlatma özelliği gerektiren endüstriyel uygulamalar için daha az uygundur.
Yumuşak Başlatma Devreleri ve Kontrol Cihazları
Yumuşak başlatma sistemleri, kontrollü bir süre boyunca yüke kademeli olarak voltaj uygular ve manyetik akının ve mekanik ataletin aşamalı olarak oluşmasını sağlar. İçin motor uygulamaları, yumuşak yol vericiler, voltajı sıfırdan tam değere birkaç saniye içinde yükseltmek için tristör veya IGBT güç elektroniği kullanır.
Avantajlar:
- Ani akımı tam yük akımının 2-4 katına düşürür
- Tahrik edilen ekipmana mekanik şoku en aza indirir
- Ekipman ömrünü uzatır
- Diğer yükler üzerindeki voltaj düşüşü etkisini azaltır
- Sık çalıştırmalar için uygundur
Düşünceler:
- Doğrudan şebekeye yol vermeden daha yüksek maliyetli
- Rampa süresi boyunca ısı üretir
- Uygun boyutlandırma ve soğutma gerektirir
- Sürekli çalışma için bypass kontaktörüne ihtiyaç duyabilir
Yumuşak başlatma teknolojisi, özellikle azaltılmış mekanik gerilimin ek maliyeti haklı çıkardığı büyük motorlar, kompresörler ve konveyör sistemleri için değerlidir.
Ön Yerleştirme Dirençleri ve Reaktörleri
Bazı şalt cihazları ve anahtarlama cihazları, kapama sırasında geçici olarak direnç ekleyen ve akı stabilizasyonundan sonra onu baypas eden ön ekleme dirençleri içerir. Bu teknik, transformatör anahtarlaması için yüksek gerilim devre kesicilerinde yaygındır. devre kesiciler Benzer şekilde, seri reaktörler empedans ekleyerek ani akımı sınırlayabilir, ancak normal çalışma sırasında devrede kalırlar ve sürekli voltaj düşüşüne ve güç kaybına neden olurlar.
Dalga Üzerinde Nokta Anahtarlama.
Gelişmiş kontrollü anahtarlama cihazları, ani akımı en aza indirmek için devre kesici kapamasını voltaj dalga formunun optimal noktasıyla senkronize eder. Transformatörler için, voltaj tepe noktasına yakın kapama (akı gereksinimi minimum olduğunda) ani akımı -80 oranında azaltabilir.
Bu teknoloji şunları gerektirir:.
Gerçek zamanlı voltaj izleme
- Hassas zamanlama kontrolü (milisaniyenin altında doğruluk)
- Kalan akı bilgisi (gelişmiş sistemler)
- Akıllı elektronik kontrolörler
- Dalga üzerinde nokta anahtarlama daha pahalı olmasına rağmen, kritik uygulamalar için en etkili ani akım azaltımını sağlar ve giderek daha yaygın hale gelmektedir.
ve şebeke trafo merkezleri. otomatik transfer anahtarları Sıralı Enerji Verme.
Birden fazla transformatör veya büyük yükün bulunduğu sistemlerde, enerji verme sırasını kademelendirmek, kümülatif ani akımın kaynağı aşmasını önler. Başlangıçlar arasındaki 5-10 saniyelik zaman gecikmeleri, bir sonraki başlamadan önce her geçici durumun azalmasına izin verir.
Bu yaklaşım özellikle şunlarda önemlidir:.
Şalt cihazları
- birden fazla transformatörlü kurulumlar Çok sayıda UPS sistemine sahip veri merkezleri
- Güç geri geldikten sonra endüstriyel tesisler
- birden fazla invertör ile
- Solar birleştirme kutuları Uygun sıralama mantığı şurada uygulanabilir:
kontrol panelleri zamanlayıcılar ve kilitleme röleleri kullanılarak. Devre Kesici Seçiminde Dikkat Edilmesi Gerekenler.

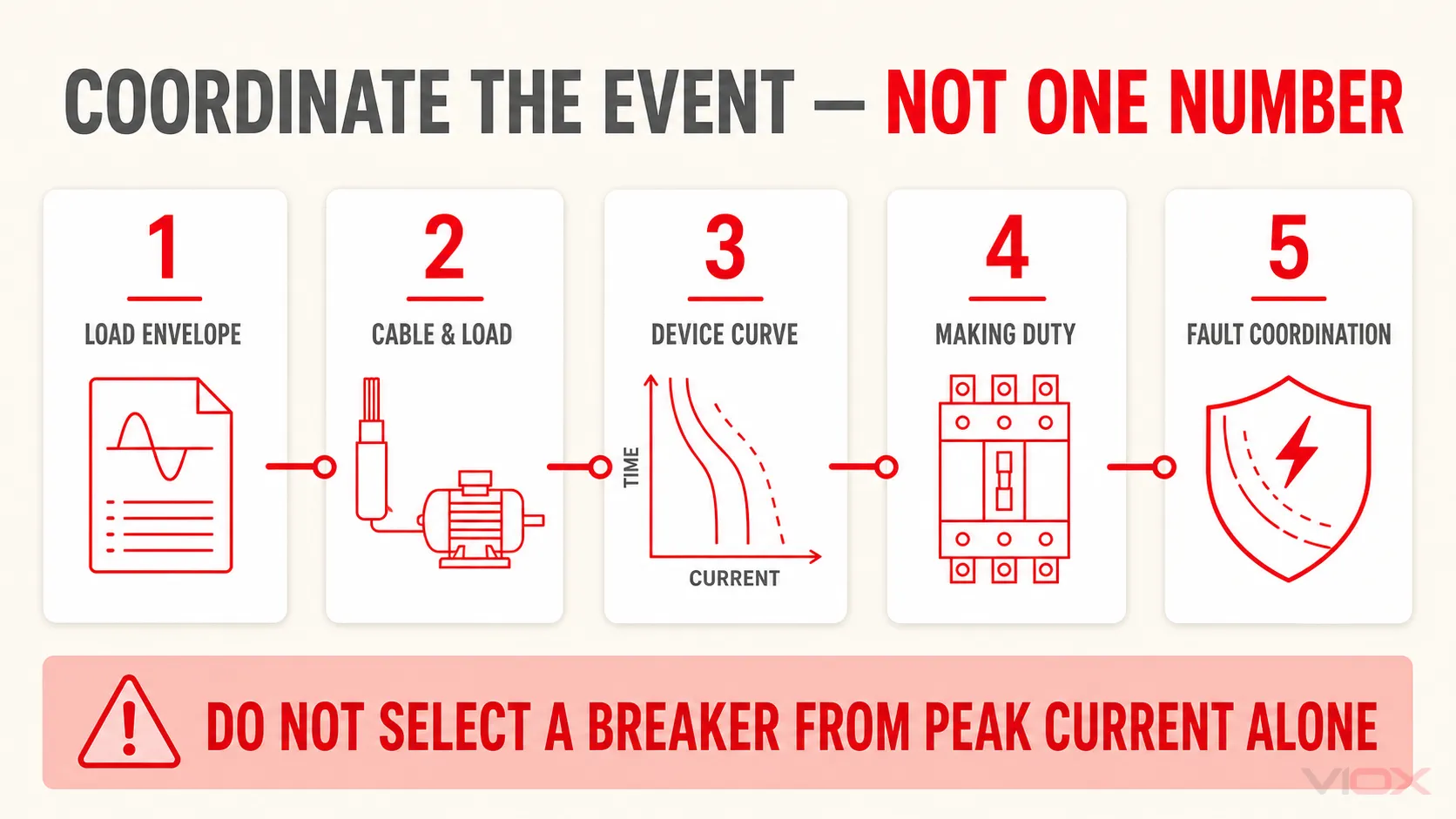

Açma Eğrilerini ve Ani Akım Toleransını Anlamak
Devre kesici açma eğrileri
termal ve manyetik açma elemanları için zaman-akım ilişkisini tanımlar. Ani akım toleransı için temel parametreler şunlardır: Termal Açma Elemanı:
I²t ısıtma etkisine yanıt verir
- Kısa süreli aşırı akımlara tolerans gösterir
- Tipik olarak nominal akımın 1,5 katına süresiz olarak izin verir
- Dakikalar içinde nominal akımın 2-3 katında açma yapar
- Manyetik Açma Elemanı (Anında):
Akım büyüklüğüne yanıt verir
- Tip B: 3-5× In (konut uygulamaları)
- Tip C: 5-10× In (ticari/hafif sanayi)
- Tip D: 10-20× In (motor ve transformatör yükleri)
- Transformatör koruması için, enerji verme sırasında istenmeyen açmaları önlemek için tipik olarak Tip D eğrisi MCB'ler veya yüksek anlık ayarlara (10-15× In) sahip ayarlanabilir MCCB'ler gereklidir.
Yukarı ve Aşağı Yönlü Koruma ile Koordinasyon.
seçicilik ve koordinasyon
Uygun yalnızca bir arızaya en yakın devre kesicinin çalışmasını sağlarken, tüm kesicilerin kendi yüklerinden gelen ani akıma tolerans göstermesini sağlar. Bu şunları gerektirir: Tüm koruyucu cihazlar için zaman-akım eğrisi analizi
- Ani akım büyüklüğünün anlık açma ayarlarının altına düştüğünün doğrulanması
- Ani akım süresinin termal eleman toleransı içinde olduğunun teyidi
- Şunların dikkate alınması
- kısa devre değerleri ve kesme kapasitesi enerji verildikten sonraki ilk birkaç döngü sırasında açmayı geçici olarak engelleyen, ani akım ve arıza koşulları arasında üstün ayrım sağlayan programlanabilir ani akım kısıtlama özelliklerine sahiptir.
Modern elektronik açma üniteleri veya motor değerlerine sahip MCCB'ler.
Farklı Uygulamalar için Özel Hususlar
Motor Koruması:
- Kullanım kapsamlı yük koruması için motor koruma devre kesicileri Çalışma koruması için kilitli rotor akımı uyumluluğunu doğrulayın
- Sık çalıştırma uygulamalarını hesaba katın
- Dikkate almak termik aşırı yük röleleri Yüksek anlık ayarlara veya zaman gecikmesine sahip kesiciler seçin
- Transformatör ani akım büyüklüğünü ve süresini göz önünde bulundurun
Trafo Koruması:
- Şununla uyumluluğu doğrulayın
- transformatör kademe ayarları
- Soğuk yük alma senaryolarını hesaba katın Güç kaynaklarından gelen yüksek kapasitif ani akımı tanıyın
- Büyük ekipmanlar için Tip C veya D eğrisi kesiciler kullanın
Elektronik Ekipman:
- hassas yükler için
- S: Ani akım ne kadar sürer?
- Dikkate almak aşırı gerilim koruma cihazları C: Ani akım süresi ekipman türüne göre değişir. Transformatör ani akımı tipik olarak 0,1-1,0 saniye sürer, motor çalıştırma akımı rotor çalışma hızına ulaşana kadar 0,5-3,0 saniye devam eder ve güç kaynaklarındaki kapasitif ani akım 1-50 milisaniye içinde azalır. Kesin süre, ekipman boyutuna, tasarım özelliklerine ve sistem empedansına bağlıdır.
- Soğuk yük alma senaryolarını hesaba katın UPS sistemleri
Sıkça Sorulan Sorular
S: Ani akım neden her zaman devre kesicileri açmaz?
C: Devre kesiciler, kısa süreli aşırı akımlara tolerans gösteren zaman-akım özellikleriyle tasarlanmıştır. Termal eleman zamanla I²t ısınmasına yanıt verirken, manyetik anlık elemanın eşiği tipik olarak nominal akımın 5-20 katı olarak ayarlanmıştır. Ani akım, büyüklük olarak yüksek olmasına rağmen, genellikle termal elemanın yeterli ısı biriktirmemesi için yeterince kısadır ve büyüklük, özellikle uygun şekilde seçilmiş Tip C veya D eğrisi kesicilerle anlık açma eşiğinin altına düşebilir.
Q: Why doesn’t inrush current always trip circuit breakers?
A: Circuit breakers are designed with time-current characteristics that tolerate brief overcurrents. The thermal element responds to I²t heating over time, while the magnetic instantaneous element has a threshold typically set at 5-20× rated current. Inrush current, though high in magnitude, is usually brief enough that the thermal element doesn’t accumulate sufficient heat, and the magnitude may fall below the instantaneous trip threshold, especially with properly selected Type C or D curve breakers.
S: Ani akımı elektrikli ekipmanlara zarar verebilir mi?
C: Ani akım normal bir olay olsa da, tekrarlayan veya aşırı ani akım kümülatif hasara neden olabilir. Etkileri arasında kontak kaynağı, kontaktörler, transformatör sargılarında yalıtım stresi ve anahtarlama cihazlarının hızlandırılmış yaşlanması yer alır. Uygun ani akım azaltma ve doğru derecelendirilmiş ekipman bu riskleri en aza indirir. Modern ekipman, operasyonel ömrü boyunca binlerce ani akım olayına dayanacak şekilde tasarlanmıştır.
S: Ani akım ve başlangıç akımı arasındaki fark nedir?
C: Ani akım, herhangi bir elektrikli cihazdaki ilk akım dalgalanmasını kapsayan daha geniş bir terimdir, başlangıç akımı ise özellikle motorların durma noktasından çalışma hızına hızlanması sırasında çektiği akımı ifade eder. Tüm başlangıç akımı ani akımdır, ancak tüm ani akım başlangıç akımı değildir—transformatörler ve kapasitörler herhangi bir “başlangıç” süreci olmadan ani akım yaşarlar.
S: Devre kesici boyutlandırması için ani akımı nasıl hesaplarım?
C: Transformatörler için, nominal akımı 8-15 ile çarpın (mümkünse üretici verilerini kullanın). Motorlar için, isim plakasından kilitli rotor akımını kullanın veya tam yük akımını 5-8 ile çarpın. Elektronik ekipman için, üretici özelliklerine danışın. Devre kesicileri boyutlandırırken, anlık açma ayarının tepe ani akımını aştığından emin olun, bu da genellikle endüktif yükler için Tip C (5-10× In) veya Tip D (10-20× In) eğrileri gerektirir.
S: LED ışıkların ani akımı var mı?
C: Evet, LED sürücüleri, tipik olarak 1-5 milisaniye için kararlı durum akımının 10-20 katı olan ani akım oluşturan kapasitif giriş aşamaları içerir. Bireysel LED armatürleri minimum sorunlar sunarken, yüzlerce armatür içeren büyük kurulumlar önemli kümülatif ani akım oluşturabilir. Bu yüzden dimmer anahtarları ve LED aydınlatma için devre kesiciler, azaltma veya özel seçim gerektirebilir.
Sonuç
Ani akım, güvenilir sistem çalışması için anlaşılması ve yönetilmesi gereken elektrikli ekipmanın doğal bir özelliğidir. Bu geçici fenomen tamamen ortadan kaldırılamasa da, uygun ekipman seçimi, koruma koordinasyonu ve azaltma stratejileri, ani akımın operasyonel bir sorun yerine yönetilebilir bir tasarım hususu olarak kalmasını sağlar.
Elektrik mühendisleri ve tesis yöneticileri için başarının anahtarı, doğru ani akım hesaplaması, uygun devre kesici seçimi, ve gerektiğinde uygun maliyetli azaltmanın uygulanmasında yatmaktadır. Ani akımın arkasındaki fiziksel mekanizmaları anlayarak ve kanıtlanmış mühendislik prensiplerini uygulayarak, koruma, güvenilirlik ve maliyet etkinliğini dengeleyen elektrik sistemleri tasarlayabilirsiniz.
İster belirtiyor olun endüstriyel paneller için MCCB'ler, için koruma koordine ediyor olun transformatör kurulumları, veya can sıkıcı açma sorunlarını gideriyor olun, ani akım temellerinin kapsamlı bir şekilde anlaşılması, profesyonel elektrik sistemi tasarımı ve işletimi için gereklidir.
