Bir elektrik sigortası tek seferlik bir aşırı akım koruma cihazıdır. Kalibre edilmiş bir sigorta elemanı üzerinden normal akımı taşır, ardından bir aşırı yük veya kısa devre bu elemanı eritecek kadar termal enerji ürettiğinde devreyi açar. Sigorta teli, çalıştıktan sonra değiştirilmelidir.
Bir sigorta seçmek, sadece amper değerini eşleştirmekten daha fazlasını gerektirir. Doğru cihazın şu özelliklere sahip olması gerekir: gerilim değeri, AC veya DC değeri, kesme kapasitesi, zaman-akım karakteristiği, uygulama sınıfı, fiziksel format ve uyumlu sigorta yuvası. Nihai seçim her zaman ürün veri sayfası, korunan ekipman gereksinimleri ve geçerli kurulum kurallarına göre kontrol edilmelidir.
Bir Bakışta Sigorta Seçimi
| Seçim sorusu | Kontrol edilecek teknik özellikler | Neden önemli |
|---|---|---|
| Ne korunuyor? | Kablo, motor, transformatör, yarı iletken, PV dizisi, batarya veya elektronik devre | Sigorta ailesini ve çalışma karakteristiğini belirler |
| Normalde hangi akım akıyor? | Nominal akım ve gerçek yük profili | Sigorta, devreyi korurken aynı zamanda gereksiz açma yapmadan normal akımı taşımalıdır |
| Başlangıç veya ani kalkış akımı var mı? | Zaman-akım eğrisi ve ark öncesi I²t | Motorlar, transformatörler, kapasitörler ve güç kaynakları geçici olarak yüksek akım çekebilir |
| Maksimum devre gerilimi nedir? | Anma gerilimi ve AC/DC tanımı | Sigorta, devreyi gerçek gerilim değerinde güvenli bir şekilde kesmelidir |
| Mevcut hata akımı nedir? | Kesme kapasitesi veya kesme değeri | Değer, kurulum noktasındaki olası kısa devre akımına en az eşit olmalıdır |
| Hata enerjisinden ne korunmalıdır? | Toplam temizleme I²t değeri ve tepe geçiş akımı | Yarı iletkenler, iletkenler ve koordineli koruma için önemlidir |
| Sigorta nereye monte edilecek? | Boyut, montaj formatı, yuva değeri ve güç kaybı | Fiziksel olarak uyan bir sigorta, elektriksel olarak uyumlu olmayabilir |
| Hangi pazar veya ekipman standardı geçerlidir? | IEC, UL/CSA veya uygulamaya özel kanıtlar | Akım değeri kuralları ve izin verilen sigorta sınıfları farklılık gösterebilir |
Bu tablo bir ön eleme aracıdır; koordinasyon çalışmasının veya üretici doğrulamasının yerini tutmaz.

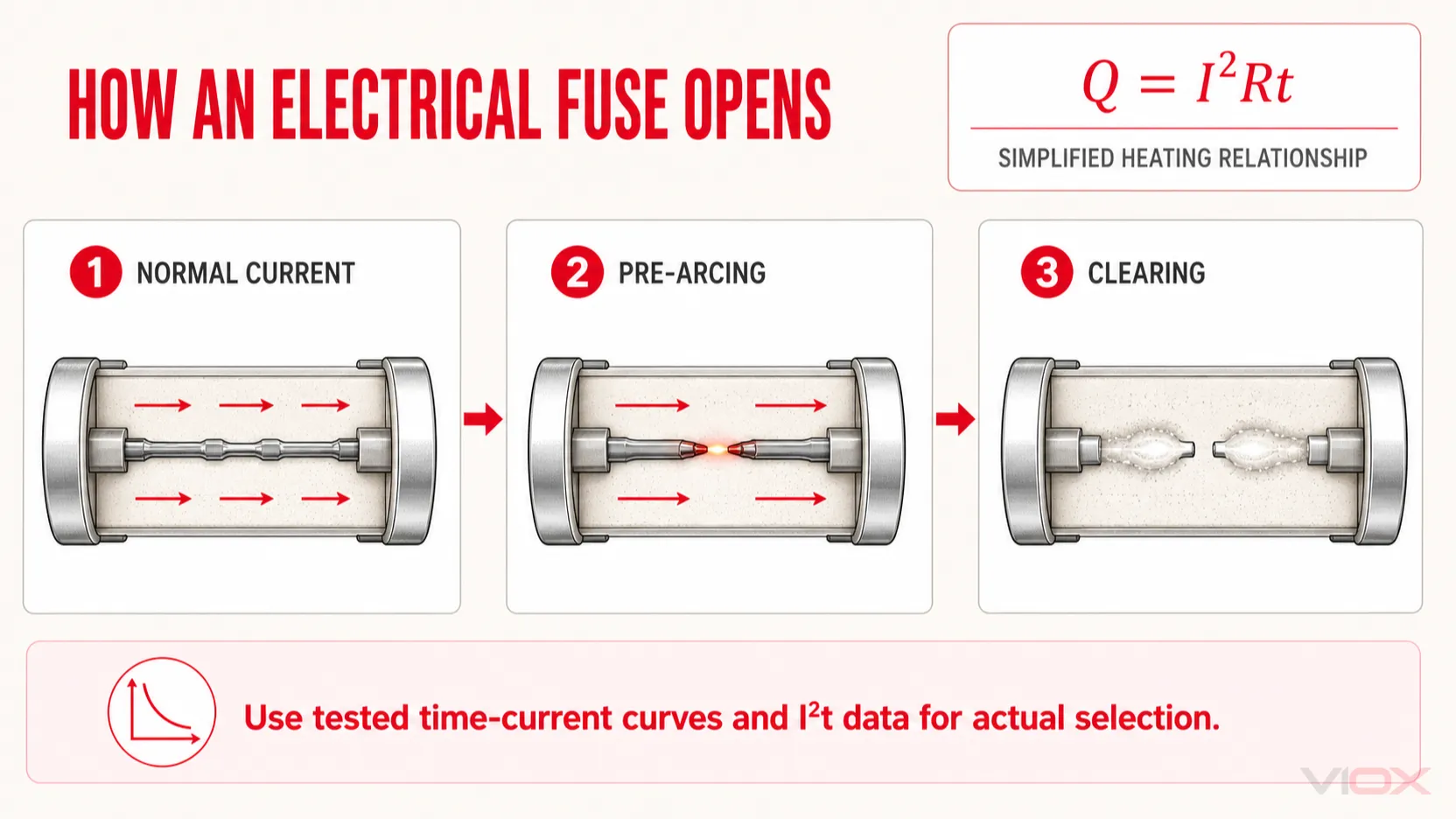

Elektrik Sigortası Nasıl Çalışır?
Bir sigorta, akımın ısıtma etkisiyle çalışır. Basitleştirilmiş bir ilişki şöyledir:
= Üretilen ısı (Joule)kabloların nereye Q ısıdır, I akımdır, R elemanın direncidir ve t zamandır. Akımın karesi alındığı için, büyük bir arıza akımı sigorta elemanını orta düzeydeki bir aşırı yükten çok daha hızlı ısıtabilir.
Bu basitleştirilmiş bir ısınma ilişkisidir, bağımsız bir sigorta boyutlandırma denklemi değildir. Sigorta çalışması sırasında eleman direnci; sıcaklık, malzeme durumu ve efektif kesit alanı ile değişir. Bu nedenle, gerçek ark öncesi ve kesme davranışı; test edilmiş zaman-akım eğrilerinden, I²t verilerinden ve ilgili sigorta serisine ait diğer üretici bilgilerinden belirlenmelidir.
Sigorta çalışması iki ana aralıktan oluşur:
- Ark öncesi veya erime süresi: eleman ısınır ve ayrılır.
- Ark süresi: açılan eleman üzerinde bir ark oluşur ve sigorta yapısı tarafından söndürülür.
Bu toplam kesme süresi bu aralıkların toplamıdır. Tüm sigortalar için sabit bir sayı değildir. Sigorta tasarımına, aşırı akımın büyüklüğüne, devre gerilimine, AC veya DC çalışma durumuna ve diğer test koşullarına bağlıdır. Her sigortanın birkaç milisaniye içinde çalıştığını varsaymak yerine, ilgili sigorta serisi için zaman-akım eğrisini ve kesme verilerini kullanın.
Birçok endüstriyel kartuş sigorta, arkı hapsetmek ve soğutmak için seramik bir gövde ve granüler dolgu maddesi kullanır. Akım sınırlayıcı tasarımlar, olası akım sınırsız tepe değerine ulaşmadan önce yüksek bir arızayı kesebilir ve böylece akış aşağı ekipmana iletilen enerjiyi azaltabilir.
Elektrik Sigortalarının Ana Tipleri
Sigorta tipleri genellikle yapılarına, kullanım alanlarına ve çalışma karakteristiklerine göre sınıflandırılır. Bu sınıflandırmalar birbiriyle örtüşebilir: örneğin, silindirik bir kartuş sigorta aynı zamanda bir gG, gPV veya yarı iletken sigorta olabilir.
| Sigorta ailesi | Tipik yapı veya format | Yaygın uygulamalar | Ana seçim odağı |
|---|---|---|---|
| Minyatür kartuş sigorta | Cam veya seramik tüp, genellikle 5 × 20 mm veya 6.3 × 32 mm | Elektronik ekipmanlar, cihazlar, kontrol devreleri ve ev aletleri | Gerilim, kesme kapasitesi, hızlı/gecikmeli çalışma davranışı ve yuva uyumu |
| Endüstriyel silindirik sigorta | Seramik kartuş, genellikle 10 × 38, 14 × 51 veya 22 × 58 mm | Kontrol panoları, dağıtım devreleri, motorlar ve PV sistemleri | IEC kullanım kategorisi, AC/DC değerleri, kesme kapasitesi ve yuva uyumluluğu |
| NH bıçaklı sigorta | Bıçak kontaklı dikdörtgen seramik gövde | Endüstriyel dağıtım, besleyiciler, motor devreleri ve sigortalı yük ayırıcı düzenekleri | NH boyutu, kullanım kategorisi, yuva, kesme kapasitesi ve güvenli kullanım yöntemi |
| D/D0 sigorta | Vidalı taban ile kullanılan şişe tipi sigorta buşonu | DIAZED veya NEOZED formatlarını kullanan pazarlardaki dağıtım sistemleri | Sistem formatı, kalibre düzeni, gerilim ve uygulama kategorisi |
| Otomotiv tipi bıçak sigorta | Geçmeli bıçaklı gövde | Araç ve alçak gerilim mobil devreleri | Araç standardı, gerilim, akım, bıçak formatı ve yuvası |
| Yarı iletken sigorta | Hızlı tip kartuş, bıçaklı veya cıvatalı format | Sürücüler, doğrultucular, eviriciler, UPS ve güç elektroniği | Toplam temizleme I²t değeri, tepe geçiş akımı ve cihaz koordinasyonu |
| PV sigortası | DC değerine sahip gPV veya diğer PV'ye özgü yapılar | Fotovoltaik diziler, paneller ve birleştirici kutular | Maksimum DC gerilimi, dizi hata akımı, sıcaklık, yuva ve PV gereksinimleri |
| Batarya/EV sigortası | Cıvatalı, kartuşlu veya diğer yüksek enerjili DC formatları | Batarya enerji depolama ve elektrikli araçlar | DC hata profili, gerilim, zaman sabiti, kesme kapasitesi ve sistem doğrulaması |
| Yeniden tellenebilir sigorta | Taşıyıcı içinde değiştirilebilir sigorta teli | Bazı pazarlardaki eski kurulumlar | Doğru kablo ve kurulum kuralları; modern kartuş sistemleriyle değiştirilemez |
Seramik yüksek hata tasarımlarının daha derinlemesine açıklaması için bkz. HRC Sigorta Nedir?. En yaygın iki endüstriyel format arasındaki farklar için bkz. NH Sigorta ve Silindirik Sigorta.

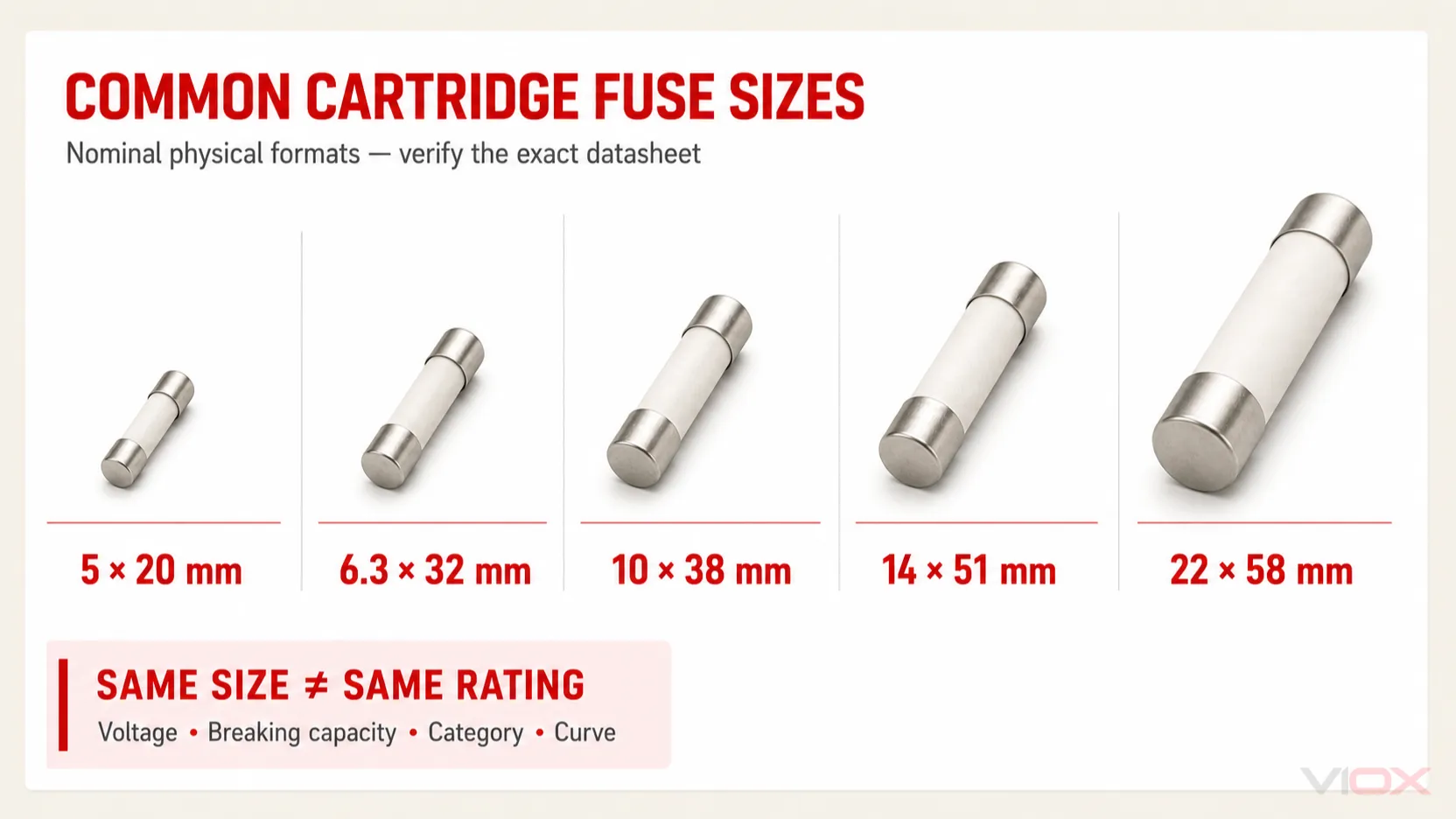

Kartuş Sigorta Boyut Tablosu
Aşağıdaki boyutlar yaygın fiziksel formatları tanımlar. Bunlar değil bir sigortanın akım, gerilim, kesme kapasitesi veya çalışma eğrisini tanımlamaz. Aynı boyutlara sahip iki sigorta farklı elektriksel değerlere sahip olabilir ve birbirinin yerine kullanılamayabilir.
| Nominal kartuş boyutu | Alternatif boyut tanımı | Genel bağlam | Değişimden önce doğrulanması gerekenler |
|---|---|---|---|
| 5 × 20 mm | Metrik minyatür kartuş | Elektronik, cihazlar ve küçük kontrol devreleri | Hızlı veya gecikmeli işaretleme, voltaj, kesme kapasitesi, onaylar ve yuva değeri |
| 6.3 × 32 mm | Yaklaşık 1/4 × 1-1/4 inç; ilgili ailelerde genellikle 3AG/AGC formatı olarak adlandırılır | Kuzey Amerika tarzı ekipmanlar, cihazlar ve kontrol devreleri | Tam seri, AC/DC değeri, kesme değeri ve terminal/yuva formatı |
| 10 × 38 mm | Endüstriyel silindirik kartuş | Dağıtım, kontrol, motor ve PV uygulamaları | Kullanım kategorisi, DC veya AC değeri ve uyumlu modüler tutucu |
| 14 × 51 mm | Endüstriyel silindirik kartuş | Daha yüksek akımlı endüstriyel devreler | Tutucu güç kaybı, kullanım kategorisi ve kesme kapasitesi |
| 22 × 58 mm | Endüstriyel silindirik kartuş | Endüstriyel dağıtım ve yüksek akımlı uygulamalar | Temas korumalı tutucu veya yük ayırıcı uyumluluğu ve çalışma koşulları |
Boyut etiketleri nominaldir. Gövde boyutları, kapak boyutları ve toleranslar için kesin teknik çizime başvurun. Bir kartuşu asla uyumsuz bir klipse veya tutucuya zorla takmayın ve fiziksel uyumun elektriksel uyumluluğu kanıtladığını varsaymayın.
Farklı üreticilerin ürünleri aynı dış boyutlara sahip olsa bile, nominal gerilimleri, kesme kapasiteleri, kullanım kategorileri, zaman-akım karakteristikleri ve güç kayıpları farklı olabilir. Bunları ancak tüm teknik özellikler ve tutucu uyumluluğu doğrulandıktan sonra birbirinin yerine kullanılabilir olarak değerlendirin.
NH sigortalar, basit bir çap-uzunluk etiketi yerine NH000, NH00, NH0, NH1, NH2 ve NH3 gibi boyut tanımlamaları kullanır. Sigorta buşonu, taban veya yük ayırıcı, tutamak donanımları ve izin verilen güç kaybı bir sistem olarak eşleştirilmelidir.
Sigorta Değerleri ve İşaretlerinin Açıklanması
Anma Akımı
Nominal akım, belirtilen test koşulları altında tanımlanır. Bu, her sigortanın işaretli akımı her muhafaza ve ortam sıcaklığında süresiz olarak taşıyabileceği anlamına gelmez.
Akım seçimi şunları dikkate almalıdır:
- maksimum sürekli yük akımı
- yük toleransı ve beklenen çalışma profili
- kalkış, transformatör mıknatıslanma veya kapasitör şarj ani akımı
- ortam sıcaklığı ve pano içi ısınma
- terminal ve yuva sıcaklık artışı
- kablo akım taşıma kapasitesi ve ekipman koruma gereksinimleri
- geçerli IEC ve UL sigorta standartları arasındaki farklar
5 gibi sabit bir çarpan, evrensel bir sigorta boyutlandırma kuralı değildir. Bazı cihaz aileleri üreticinin yeniden derecelendirme kılavuzlarını kullanırken, kurulum kuralları ayrı iletken veya ekipman koruma limitleri getirebilir. Gerçek çalışma akımı ile başlayın, ardından sigorta üreticisi ve geçerli yönetmelik veya ekipman standardı tarafından zorunlu kılınan yöntemi uygulayın.
Nominal Gerilim
Sigorta gerilim değeri, sigortanın kesmek zorunda kalabileceği maksimum gerilime eşit veya daha yüksek olmalıdır. Değerin AC, DC veya her ikisi için geçerli olup olmadığını teyit edin.
Gerilim değeri öncelikle eleman eridikten sonra güvenli kesme ile ilgilidir. Bir sigorta elemanı açabilir ancak gerilim değeri veya DC kapasitesi yetersizse devreyi güvenli bir şekilde kesemeyebilir. Bu durum, arkın AC dalga formunda meydana gelen doğal akım sıfır noktasından faydalanamaması nedeniyle PV, batarya ve diğer DC sistemlerinde özellikle önemlidir.
Daha fazla bilgi için okuyun: AC Sigortası ve DC Sigortası.
Kesme Kapasitesi veya Kesme Değeri
Kesme kapasitesi, bir sigortanın belirtilen bir gerilimde ve tanımlanmış koşullar altında güvenli bir şekilde kesebileceği maksimum olası akımdır.
Temel kontrol şudur:
Sigorta kesme kapasitesi ≥ kurulum noktasındaki olası kısa devre akımıMevcut hata akımı; kaynağa, transformatör empedansına, iletkenlere ve devre düzenine bağlıdır. Hesaplama veya doğrulanmış sistem verileri olmadan genel bir konut, ticari veya endüstriyel hata akımı değeri atamayın.
PV sistemleri için bkz. PV Sistemleri için DC Sigorta Kesme Kapasitesi.
Zaman-Akım Karakteristiği
Bir zaman-akım eğrisi, sigortanın ark öncesi veya çalışma süresinin akımla nasıl değiştiğini gösterir. Aynı akım değerine sahip sigortalar çok farklı eğrilere sahip olabilir.
Sigortanın aşağıdakileri sağladığını doğrulamak için eğriyi kullanın:
- normal yük akımını taşır;
- izin verilen başlatma veya ani kalkış olaylarına tolerans gösterir;
- kabloyu veya ekipmanı korumak için gereken süre içinde açar;
- yukarı ve aşağı yöndeki koruma cihazlarıyla koordineli çalışır.
Aşağıdaki gibi terimler hızlı etkili, gecikmeli ve yüksek hızlı yalnızca tam sigorta ailesine ve veri sayfasına bağlandıklarında yararlıdır. Bunlar evrensel bir tepki süresi tablosuna dönüştürülmemelidir.
I²t ve Tepe Geçiş Akımı
I²t, sigorta çalışmasının tanımlanmış bir bölümüyle ilişkili akım karesi enerjisini ifade eder.
- Ark öncesi veya erime I²t değeri erime elemanını eritmek için gereken enerjiyi tanımlar.
- Ark I²t değeri ark aralığı sırasındaki enerjiyi tanımlar.
- Toplam kesme I²t değeri erime ve ark enerjisini birleştirir.
Kalkış akımı olan bir yük için, sigortanın darbe dayanımı, kalkış akımı dalga formu ile karşılaştırılarak kontrol edilmelidir. Yarı iletken koruması için, sigortanın toplam kesme verileri, cihazın dayanım verileri ile uyumlu koşullar altında koordine edilmelidir.
Alt taraftaki I²t değerinin her zaman üst taraftaki I²t değerinin sabit bir yüzdesi olması gerektiğine dair evrensel bir kural yoktur. Seçicilik; test edilmiş sigorta çiftine, hata akımı aralığına, üretici koordinasyon tablolarına ve tam zaman-akım karakteristiklerine bağlıdır.
Odaklanmış bir hız karşılaştırması için bkz. Sigorta ve MCB Tepki Süresi.
Kullanım Kategorisi
IEC odaklı sigorta sistemlerinde, kullanım kategorisi sigortanın kesebileceği akım aralığını ve korunması amaçlanan uygulamayı tanımlar.
| Kategori | Genel rol | Önemli sınır |
|---|---|---|
| = Transformatörler | Kablolar ve dağıtım devreleri için yaygın olarak kullanılan tam kapsamlı genel amaçlı koruma | Tam kablo ve koordinasyon gereksinimlerini doğrulayın |
| aM | Motor devreleri için kısmi kapsamlı kısa devre koruması | Ayrı aşırı yük koruması gerektirir |
| aR | Kısmi kapsamlı yarı iletken koruması | Yarı iletken ile koordine edilmelidir ve tüm devre koruma fonksiyonlarının yerini tutmaz |
| gR | Tam kapsamlı yarı iletken koruması | Cihaza özgü I²t ve zaman-akım verilerini doğrulayın |
| kablolar ve dağıtım için genel amaçlı, tam aralıklı koruma anlamına gelir. | Fotovoltaik dizi koruması için tam kapsamlı PV sigorta bağlantısı | PV'ye özgü DC seçimi ve kurulum kontrolleri gerektirir |
aR ve gR gibi kategoriler için tedarik ekipleri, IEC 60269 serisinin ilgili bölümünü, üreticinin teknik veri sayfasını ve modele özel sertifika veya test kanıtlarını doğrulamalıdır. Bir ürün web sayfasında yazılı olan kategori, uygunluk veya uygulama elverişliliği için yeterli bir kanıt değildir.
Standart odaklı bir açıklama için şunu kullanın: IEC 60269 Sigorta Kılavuzu: gG ve aM, NH Boyutları ve Seçimi.

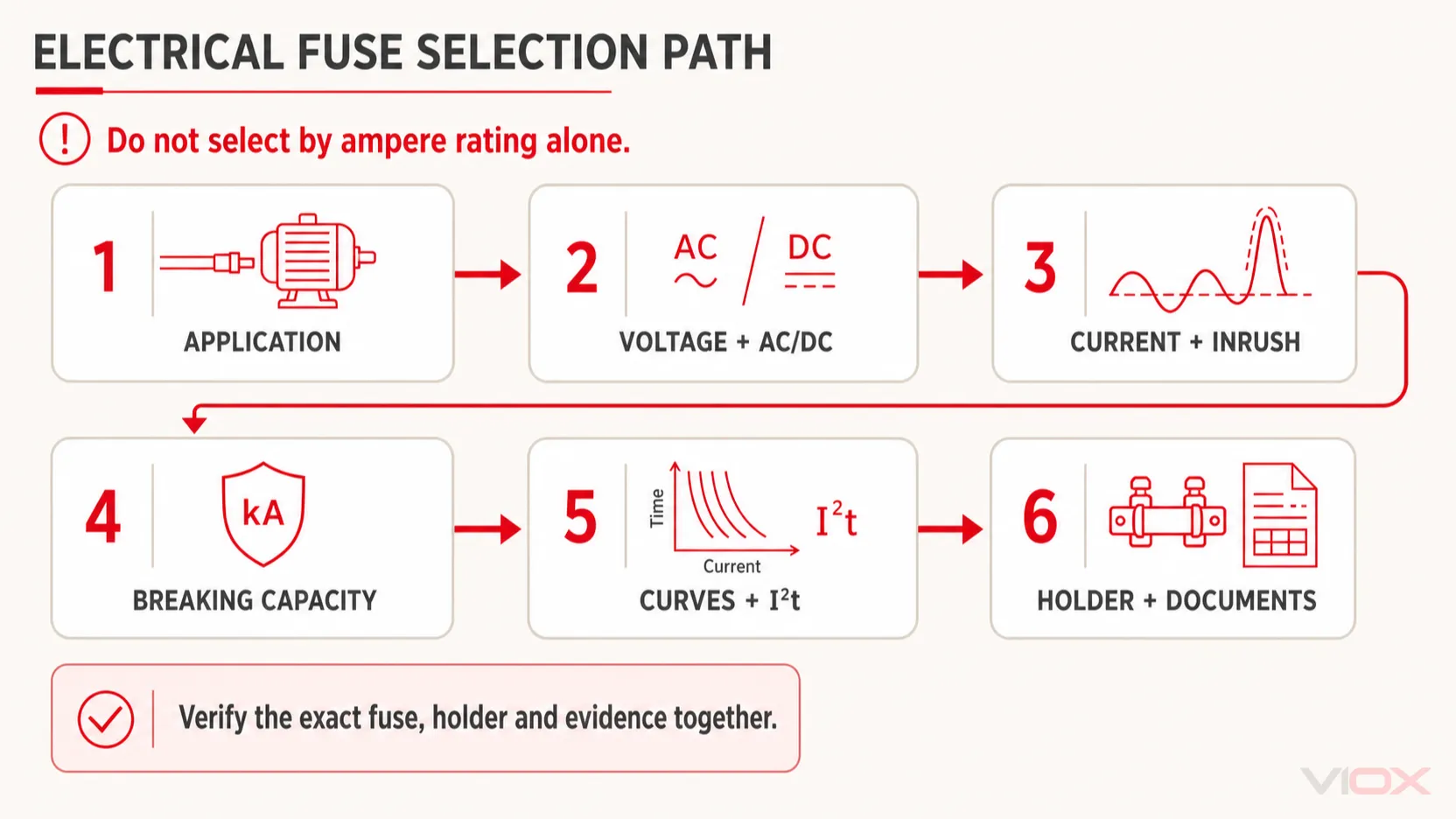

Doğru Elektrik Sigortası Nasıl Seçilir
Adım 1: Koruma Hedefini Tanımlayın
Neyin ve hangi koşullara karşı korunması gerektiğini belirtin. Bir kabloyu korumak için seçilen sigorta; bir motor branşmanını, yarı iletken modülünü veya PV dizisini korumak için amaçlanan sigortadan farklı olabilir.
Kayıt:
- yük ve iletken detayları
- normal ve maksimum çalışma akımı
- tolere edilmesi veya kesilmesi gereken aşırı yükler
- başlatma veya ani akım dalga formu
- maksimum sistem gerilimi ve AC/DC görev döngüsü
- olası kısa devre akımı
- izin verilen geçiş enerjisi veya kesme süresi
- ortam ve pano koşulları
- gerekli standart, pazar onayı ve tutucu formatı
Adım 2: Uygulama Sınıfını ve Fiziksel Aileyi Seçin
Amper değerini seçmeden önce genel sigorta ailesini belirleyin. Örnekler arasında dağıtım devresi için gG silindirik, motor için ayrı aşırı yük korumalı aM, güç dönüştürücü için yüksek hızlı yarı iletken sigorta veya PV dizisi için gPV yer alır.
Ardından kurulum tarafından desteklenen bir format seçin: minyatür kartuş, 10 × 38 silindirik, NH, cıvatalı yüksek hızlı sigorta veya belirtilen başka bir sistem.
Adım 3: Voltaj ve AC/DC Kapasitesini Doğrulayın
Sigorta değerini, beklenen toleranslar dahil olmak üzere maksimum çalışma voltajında onaylayın. DC kesme kapasitesinin kanıtı olarak sadece AC değerini kullanmayın.
PV ve batarya devreleri için geçerli DC değerini, hata akımı test koşullarını, ilgili durumlarda devre zaman sabitini ve üreticinin kurulum gereksinimlerini doğrulayın.
Adım 4: Aday Akım Değerini Belirleyin
Bir akım değerini kısa listeye almak için maksimum sürekli akımı ve yük profilini kullanın. Ortam sıcaklığı, pano, soğutma, tekrarlayan darbeler ve montaj koşulları için üreticinin değer düşürme (rerating) kılavuzunu uygulayın.
Aday, iletken ve ekipman koruma gereksinimlerini de karşılamalıdır. Gereksiz açmaları durdurmak için akım değerini artırmak, korunan devrenin yetersiz korunmasına neden olabilir; öncelikle nedenin ani kalkış akımı, aşırı ortam sıcaklığı, gevşek bir tutucu bağlantısı veya gerçek bir aşırı yük olup olmadığını belirleyin.
Adım 5: Ani Kalkış Akımını Zaman-Akım Eğrisi ve I²t Verilerine Göre Kontrol Edin
Gerçek başlatma olayını sigorta eğrisi üzerinde çizin veya karşılaştırın. Kısa darbeler için üreticinin darbe ve I²t yöntemini kullanın. Tekrarlayan darbeler, termal döngü sigorta ömrünü etkileyebileceğinden ek marj gerektirir.
Motorlar için kalkış akımını, kalkış süresini ve aşırı yük korumasını doğrulayın. Transformatörler ve güç kaynakları için, standart bir çarpan varsaymak yerine mıknatıslanma veya kapasitör şarjı ani akımını kontrol edin.
Adım 6: Kesme Kapasitesini Doğrulayın
Sigorta konumundaki muhtemel kısa devre akımını elde edin veya hesaplayın. Sigortanın kesme kapasitesinin, ilgili gerilim ve akım tipinde bu değere eşit veya daha büyük olduğunu doğrulayın.
Adım 7: Koordinasyonu ve Geçirilen Enerjiyi Kontrol Edin
Kesin sigorta eğrilerini ve üretici seçicilik verilerini üst ve alt akım cihazlarıyla karşılaştırın. Bir yarı iletkeni koruyorsanız, toplam temizleme I²t değerini ve tepe geçiş akımını, uyumlu test koşullarını kullanarak cihaz limitleriyle karşılaştırın.
Adım 8: Sigorta Yuvasını ve Montajı Eşleştirin
Şunları doğrulayın:
- sigorta boyutları ve kontak formatı
- tutucu akım ve gerilim değerleri
- izin verilen sigorta güç kaybı
- kablo ve terminal kapasitesi
- temas koruması ve yalıtım gereksinimleri
- yük altında anahtarlama için uygunluk
- pano sıcaklığı, kirlilik ve havalandırma koşulları
- gerekli değiştirme aracı veya güvenli kullanım yöntemi
Bir sigortalı ayırıcı otomatik olarak bir yük kesici anahtar değildir. Kurulumun yük altında çalıştırılması gerekiyorsa, uygun değerlere sahip ekipman kullanın. Bkz. Sigorta Yuvası ile Sigortalı Yük Ayırıcı Arasındaki Fark.
Adım 9: Dokümantasyonu Doğrulayın ve Uygulamayı Güvenli Bir Şekilde Onaylayın
Tam veri sayfasını, zaman-akım eğrilerini, sıcaklık değer kaybı bilgilerini, onay kanıtlarını ve tutucu dokümantasyonunu inceleyin. Sigortanın ekipmanı koruduğu veya tekrarlayan darbelere dayanması gereken durumlarda, seçimi onaylı test prosedürleri, laboratuvar veya üretici testleri, koruma koordinasyon hesaplamaları ve doğrulanmış zaman-akım verilerini kullanarak onaylayın.
Bir sigortayı doğrulamak için enerjili bir saha kurulumunda kasıtlı olarak arıza yaratmayın. Herhangi bir fiziksel arıza testi, yalnızca uygun şekilde donatılmış bir test ortamında, yetkili personel tarafından ve onaylı bir prosedür altında gerçekleştirilmelidir.
Uygulamaya Göre Sigorta Seçimi
| Uygulama | Muhtemel başlangıç noktası | Gerekli sonraki kontrol | Detaylı VIOX kılavuzu |
|---|---|---|---|
| Genel kablo veya besleyici koruması | IEC sisteminde gG gibi tam kapsamlı genel amaçlı sigorta | Kablo koruması, hata seviyesi ve seçicilik | IEC 60269 Alçak Gerilim Sigorta Seçimi |
| Motor branşman devresi | aM veya motor için uygun başka bir sigorta düzenlemesi | Ayrı aşırı yük koruması, kalkış akımı ve koordinasyon | Motor Devreleri için MCB ve Sigorta karşılaştırması |
| Güç yarı iletkeni | Yüksek hızlı yarı iletken sigortası | Cihaz toplam temizleme I²t değeri, tepe akımı ve gerilimi | Sigorta ve MCB Tepki Süresi |
| PV dizisi veya birleştirici kutusu | Aşırı akım korumasının gerekli olduğu yerlerde DC sınıfı gPV sigorta | Dizi sayısı, ters akım, maksimum voltaj, sıcaklık ve yuva | Bir Güneş Enerjisi PV Sistemi Nasıl Doğru Şekilde Sigortalanır |
| 12 V araç veya yardımcı sistem | Otomotiv tipi bıçaklı veya uygun alçak gerilim sigortası | Kablo akım taşıma kapasitesi, kaynak hata akımı, yuva ve araç standardı | 12 V Sistem İçin Sigorta Boyutu Nasıl Seçilir |
| Servis izolasyonu gerektiren endüstriyel pano | Sigorta ve uygun değerde sigorta yuvası/tabanı veya sigortalı yük ayırıcı | Yük altında açma, kilitleme, güvenli değişim ve koordinasyon | Sigorta Yuvası ile Sigortalı Yük Ayırıcı Arasındaki Fark |
Elektrik Sigortası ve Devre Kesici (Otomatik Sigorta) karşılaştırması
Sigortalar ve devre kesiciler aşırı akım koruması sağlar, ancak hiçbiri evrensel olarak diğerinden daha üstün değildir.
| Karar faktörü | Fünye | Devre kesici |
|---|---|---|
| Arıza sonrası çalışma durumu | Sigorta buşonu değiştirilmelidir | Arıza araştırıldıktan ve cihazın çalışır durumda olduğu doğrulandıktan sonra genellikle sıfırlanabilir |
| Akım sınırlama | Uygun sigorta tasarımlarında güçlü akım sınırlaması mevcuttur | Kesici tipine, değerine ve akım sınırlama sınıflandırmasına bağlıdır |
| Ayarlama | Sabit karakteristik | Bazı kesiciler ayarlanabilir koruma ayarları sağlar |
| Anahtarlama ve uzaktan kontrol fonksiyonları | Uygun bir sigortalı ayırıcı veya anahtarlama cihazı gerektirir | Anahtarlama, yardımcı donanımlar ve uzaktan çalıştırma mevcut olabilir |
| Değişim kontrolü | Doğru yedek sigorta mevcut olmalı ve takılmalıdır | Sıfırlama, değişim ihtiyacını ortadan kaldırır ancak arıza teşhisi yapılmadan sıfırlamayı teşvik edebilir |
| Koordinasyon | Sigorta eğrilerine ve test edilmiş seçicilik verilerine dayanarak | Açma eğrilerine, ayarlara ve üretici koordinasyon verilerine dayanarak |
Tüm sigortaları tüm kesicilerle sabit tepki süresi, fiyat veya ark flaşı değerlerini kullanarak karşılaştırmayın. Performans, cihazlara ve sistem arıza koşullarına bağlıdır. Kararın tamamı için bkz. Sigorta ve Devre Kesici: Temel Farklar ve Uygulamalar.
Yaygın Sigorta Seçim Hataları
| Hata | Neden risklidir | Daha iyi uygulama |
|---|---|---|
| Sadece amper değerine göre seçim yapmak | Voltajı, kesme kapasitesini, eğriyi ve uygulamayı göz ardı etmek | Eksiksiz bir sigorta spesifikasyonu oluşturmak |
| Aynı fiziksel boyuta sahip olmanın değiştirilebilirlik anlamına geldiğini varsaymak | Aynı boyuttaki sigortalar farklı eğrilere ve kesme kapasitesine sahip olabilir | Tam seriyi eşleştirmek veya ilgili her parametreyi doğrulamak |
| Tekrarlanan işlemlerden sonra bir sigortayı daha yüksek bir değerle değiştirmek | Kabloyu veya ekipmanı korumasız bırakabilir | Aşırı yük, kalkış akımı, sıcaklık ve bağlantı koşullarını teşhis edin |
| DC değerine sahip olmayan bir AC sigortayı DC uygulamasında kullanmak | Ark güvenli bir şekilde kesilemeyebilir | İşaretli DC voltajını ve kesme kapasitesini doğrulayın |
| Olası kısa devre akımını göz ardı etmek | Hata yükü değerini aşarsa sigorta gövdesi patlayabilir | Mevcut hata akımını hesaplayın veya elde edin |
| aM sigortaları tam motor koruması olarak değerlendirmek | aM kısmi aralıklı bir sigorta kategorisidir | Ayrı bir aşırı yük koruması ile koordine edin |
| Yuva güç kaybını ve kontak durumunu göz ardı etmek | Sigorta elemanı yerine yuvada aşırı ısı oluşabilir | Yuvayı eşleştirin ve bağlantı kalitesini kontrol edin |
| Genel bir sıcaklık değer kaybı yüzdesi kullanmak | Sigorta aileleri sıcaklığa farklı tepkiler verir | Tam üretici değer kaybı (derating) eğrisini kullanın |
Elektrik Sigorta Standartları: Neleri Kontrol Etmeli
Uygulanabilir standart; sigorta ailesine, ekipman tipine ve pazara bağlıdır.
- IEC 60269 belirtilen alçak gerilim sigorta sistemlerini kapsar. Mevcut IEC 60269-1:2024 kapsam; 1.000 V'a kadar güç frekanslı AC devreleri veya 1.500 V'a kadar DC devreleri için en az 6 kA nominal kesme kapasitesine sahip kapalı akım sınırlayıcı sigorta bağlantılarını içerir. Sonraki bölümler, belirli kullanıcılar ve uygulamalar için gereklilikler ekler.
- IEC 60127 elektronik ekipmanların ve ilgili uygulamaların korunması için kullanılan minyatür sigortaları ele alır.
- UL 248 ABD sigorta standart serisidir, oysa UL 4248 sigorta yuvalarını ele alır. UL Solutions bu kapsamları kendi sigorta ve sigorta yuvası hizmetleri.
Model bazlı kanıt olmadan bir ürün ailesi için “IEC uyumlu”, “UL listeli” veya “CE sertifikalı” ibarelerini kullanmayın. Tedarik edilen tam sigorta ve sigorta yuvasını kapsayan sertifikayı, test raporunu veya listeleme bilgilerini talep edin.
Sıkça Sorulan Sorular
Elektrik sigortalarının ana türleri nelerdir?
Yaygın türler arasında minyatür cam veya seramik kartuş sigortalar, endüstriyel silindirik sigortalar, NH bıçaklı sigortalar, D/D0 sigortalar, otomotiv tipi bıçaklı sigortalar, yarı iletken sigortalar, PV sigortalar ve batarya/EV sigortaları bulunur. En iyi sınıflandırma; yapı, fiziksel format, uygulama veya çalışma karakteristiği karşılaştırmanıza bağlıdır.
Bir sigorta üzerindeki numaralar ne anlama gelir?
İşaretlemeler genellikle anma akımını ve gerilimini tanımlar. Bir sigorta ayrıca hızı, kesme kapasitesi sınıfını, kullanım kategorisini, onay işaretlerini ve üretici seri kodunu da gösterebilir. Kısaltmalar IEC, UL ve üretici sistemleri arasında farklılık gösterdiğinden, işaretlemeyi tam veri sayfasına bakarak yorumlayın.
5 × 20 mm'lik bir sigortayı başka herhangi bir 5 × 20 mm'lik sigorta ile değiştirebilir miyim?
Hayır. Sadece fiziksel boyut yeterli değildir. Akım, gerilim, AC/DC çalışma durumu, hızlı veya gecikmeli karakteristik, kesme kapasitesi, onaylar ve yuva gereksinimlerini eşleştirin.
250 V'luk bir sigorta 12 V'luk bir devre için uygun mudur?
Gerilim sınırı açısından uygun olabilir, ancak yalnızca sigorta gerekli DC kesme kapasitesine, anma akımına, kesme kapasitesine, zaman-akım davranışına ve uygulama onayına sahipse. Akülü alçak gerilim devreleri hala çok yüksek kullanılabilir arıza akımına sahip olabilir.
Hızlı etkili (fast-acting) ve gecikmeli (time-delay) sigortalar arasındaki fark nedir?
Hızlı etkili sigortalar belirtilen aşırı akımlara daha hızlı yanıt verecek şekilde tasarlanırken, gecikmeli sigortalar tanımlanmış geçici kalkış akımı olaylarını tolere eder. Gerçek açma süresi, akım katına ve tam zaman-akım eğrisine bağlıdır; koordinasyon için sadece etiket yeterli değildir.
Doğru sigorta akımını nasıl hesaplarım?
Her sigorta ve uygulama için tek bir çarpan yoktur. Maksimum sürekli akım, yük toleransı, kalkış veya darbe davranışı, ortam koşulları, iletken koruması ve ekipman standardı ile başlayın. Ardından, sigorta üreticisinin tam değer düşürme (rerating) ve zaman-akım verilerini uygulayın.
Doğru değerde seçilmiş bir sigorta neden sürekli atıyor?
Olası nedenler arasında gerçek bir aşırı yük, kalkış ani akımı, tekrarlayan darbeler, yüksek ortam sıcaklığı, zayıf yuva teması, yetersiz iletken kesiti, ekipman arızası veya yanlış seçilmiş bir zaman-akım karakteristiği yer alır. Sigorta değerini artırmadan önce devreyi teşhis edin.
Sigorta aşırı gerilime karşı koruma sağlar mı?
Hayır. Sigorta aşırı akıma karşı koruma sağlar. Aşırı gerilim koruma cihazları geçici aşırı gerilimleri ele alırken, sürekli aşırı gerilim veya düşük gerilim durumları için başka ekipmanlar gerekebilir.
Ürün Talep Etmeden Önce Sigortayı Belirleyin
Ürünleri karşılaştırmadan önce şu uygulama detaylarını hazırlayın:
- maksimum AC veya DC gerilimi
- sürekli akım ve yük profili
- kalkış veya demeraj akımı ve süresi
- olası kısa devre akımı
- gerekli sigorta kategorisi veya korunan ekipman
- kartuş veya bıçaklı tip formatı ve yuvası
- ortam ve pano koşulları
- geçerli standart ve gerekli onay belgeleri
Ardından VIOX'u inceleyebilirsiniz alçak gerilim sigortaları ve sigorta yuvaları veya model seviyesinde seçim desteği için uygulama parametrelerini gönderebilirsiniz.
